4. Диск навигации с картами Lexus/Toyota Gen.5 Е1F — 2018 г., запись и запуск

Раз уж есть экран и возможность пользоваться навигацией — почему бы этого не сделать…
«Кто ищет, тот всегда найдет» — истина.
Скажу сразу, я не особо разбираюсь в компьтерных манипуляциях, образах и т.п. Я всегда руководствуюсь при выполнении какой-то незнакомой компьютерной задачи чьим-то опытом или подсказкой.
Так вот, читая информацию про навигацию в Lexus RX и все, что с этим связано, я просто не мог разобраться, что к чему — уровень «чайник». Какие-то gen2, 3, 4, 5… какие-то руссификации, какие-то book-type… пишется это все на определенные болванки… каким-то специальным CD-ROMом…
Из всего этого я понял одно, что есть образ диска с навигацией с различными версиями загруженных карт, который можно качнуть из сети и самому записать.
Все свои движения обозначу ссылками, которыми пользовался по порядку. LexusClub в помощь.
Вводим в поисковой строке «Карты навигации Lexus/Toyota Е1F «. Далее просто читаем, все подробно описано ЗДЕСЬ.
Я взял образ руссифицированной версии, за что парням спасибо отдельное.
1 — по пути с работы купил болванку Verbatim

2 — скачал образ
3 — распаковал архив
4 — скачал и установил программу ImgBurn
5 — c помощью этой программы записал скачанный образ на болванку
6 — и побежал к Лехе

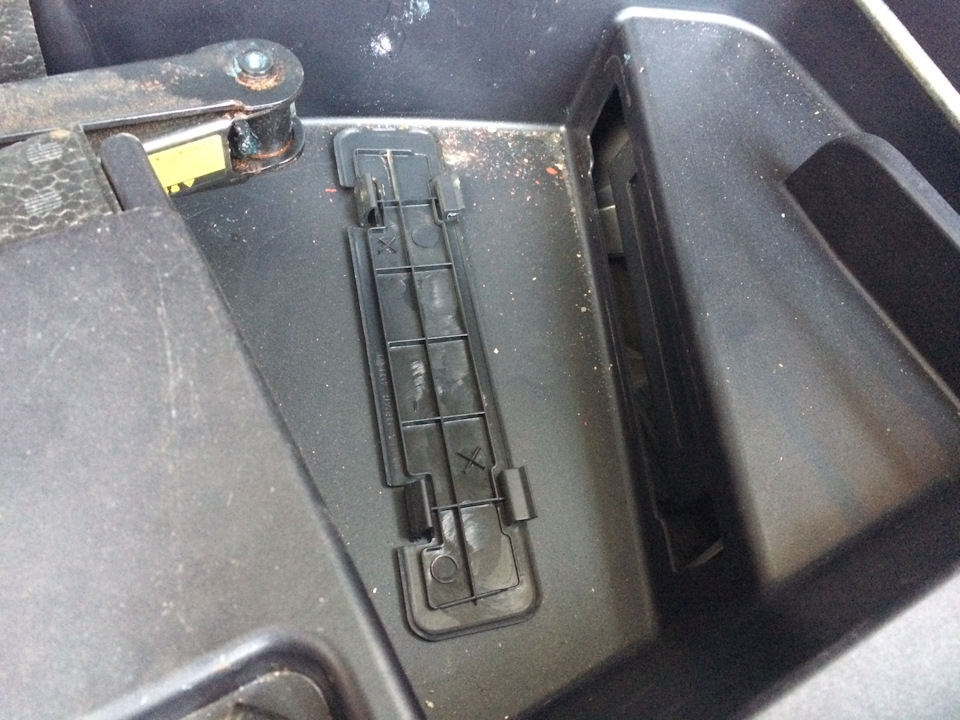

7 — дисковод для навигации находится в багажнике в дальней нише справа.

Там есть такая задвижка, нажимая и отодвигая которую, открывается шторка дисковода и при включенной мультимедийной системе или зажигании штатный диск выскакивает.
8 — ну соответственно, вставляем записанную болваночку — монитор начинает глючить — не пугайтесь, как я… — это новый диск пытается завестись, а старые данные, сохраненные со штатного диска не дают ему этого сделать.
9 — достаем ключ зажигания и скидываем предохранитель в моторном отсеке по схеме № 23 (RADIO N1) чтобы «отскочили» данные штатного диска
10 — курим 5 минут
11 — включаем зажигание, болванка прогружается после сброса предохранителя.

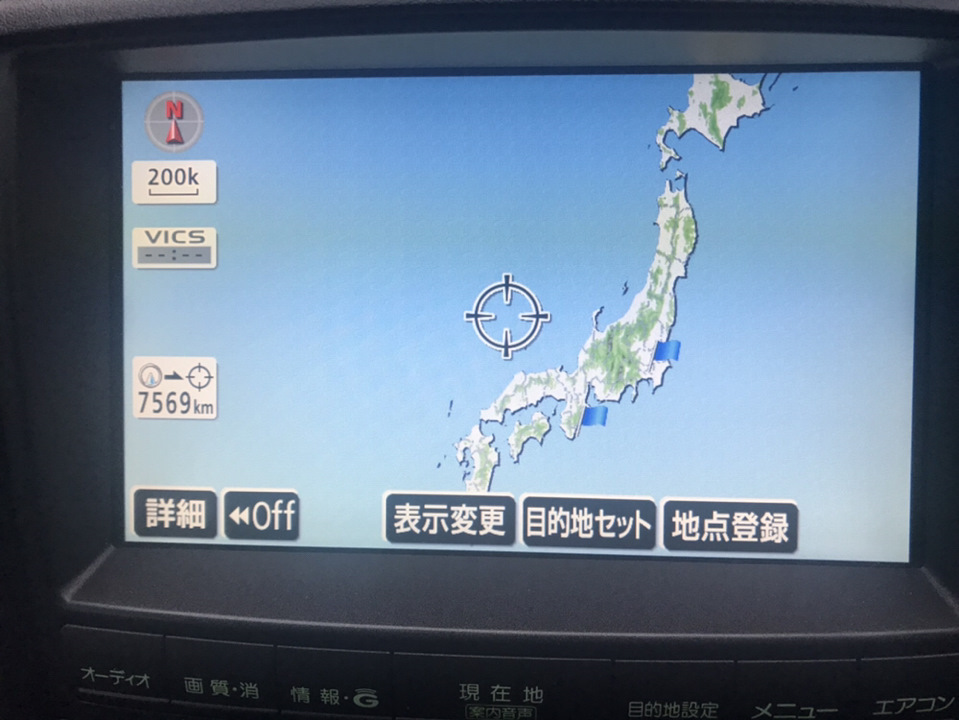

На экране русские карты с номерами домов и вашим месторасположением, а на лице улыбка от того, что все получилось.

P. S.
Добавил фото, первые три кнопки слева направо руссифицированы, список стран с картами

Источник

#1 Штатная навигация тойота, лексус общая информация, решение проблем, прошиваемые блоки навигации!

Очень много однотипных вопросов мне задают про навигацию, поэтому проще один раз написать.

Общая информация про блоки ген 1, ген 2.3, ген 3, ген 4

Блоки навигации бывают встроенные в 2 дин магнитолы – дилерские головы и внешние — отдельно блок. Встроенные в 2дин магнитолы блоки навигации в большинстве случаев не перевести на русский язык и не обновить новыми картами, а некоторые внешние блоки навигации можно перевести на русский язык или английский и обновить карты до 2017-2018 года.

Блоки навигации устанавливаются обычно:
1. Под торпедой, слево над бардачком (марк 2, веросса)
2. Под сиденьем пассажира, водителя (приус, виш, алекс)
3. Прикручен к монитору (марк х, краун)
4. В багажнике, в основном справа под обшивкой (лексус, алион, премио, аристо)

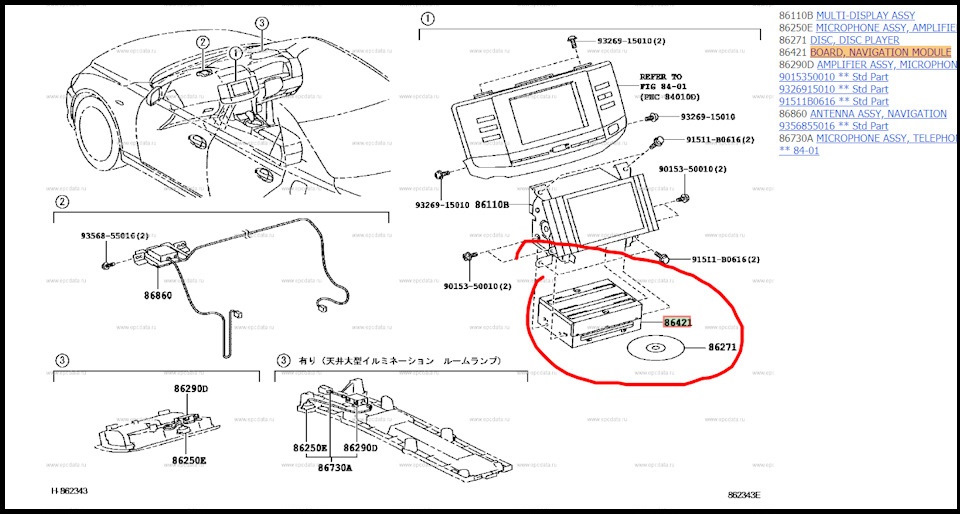

Более подробно где находится блок и какой у него номер можно узнать по ссылке www.drive2.ru/b/522594029464977803/, после того как узнали номер можно загуглить по номеру или посмотреть на форпосте в объявлениях по фото какие разъёмы.

Большинство блоков взаимозаменяемы, и подходят от разных авто с 2000-2006 года с Тойот и Лексусов Европейских, Американских, Японских. Поэтому при желании можно заменить свой не прошиваемый (не рабочий) блок, на русифицированный и с новыми картами. Есть исключения на Марк Х и Крауны ставили другие блоки (разъёмы отличаются), но блок с номером 86421-30020 прошивается, блок с номером 86421-30010 не прошивается у обоих этих блоков меню зелёного цвета, так же крауны с жёсткими дисками не прошиваются, меню у них в тёмных тонах. (Слышал, читал, что кто- то, где-то смог прикрутить карты к ним, но не смог найти концы и даже в продаже не нашёл. А себе монитор с жёстким диском для экспериментов не покупал так как ещё пока блоков с дисками хватает. Если есть знающие люди или кто знает что то отпишитесь) Более подробнее про русификацию крауна тут.

На тойота марк 2 110\115 устанавливались блоки навигации:
86841-22030 замена на прошиваемый,
86841-22040 замена на прошиваемый,
86841-22041 замена на прошиваемый,
86841-22050 замена на прошиваемый,
86841-22051 замена на прошиваемый,
86841-22060 замена на прошиваемый,
86841-13010 прошивается
86841-13031 прошивается

Блоки которые обновляются картами, делятся на генерации:

◉ Gen 1 (ген 01) – с Европейских авто, номер блока 86841-13020 (обзор блока), серое меню. Данный блок можно русифицировать и обновить карты до 2017-2018.
◉ Gen 1 (ген 01) – с Японских авто, номер блока 86841-44010 (обзор блока), серое меню. Данный блок можно англосифицировать или русифицировать и обновить карты до 2017-2018.
◉ Gen 2/3 с Американского авто, номер блока 86841-47020, серое меню на английском. Данный блок можно обновить картами 2017-2018 года.
◉ Gen 2/3 с Японского авто, номер блока 86841-51030 (обзор блока), серое меню на английском. Данный блок можно обновить картами 2017-2018 года.
◉ Gen 2/3 с Американского авто, номер блока 86841-33060 (обзор блока), серое меню на английском. Данный блок можно обновить картами 2017-2018 года.
◉ Gen 2/3 с Японского авто, номер блока 86841-13010 (обзор блока), серое меню. Данный блок можно перевести на английский язык и обновить карты до 2017-2018 года.
◉ Gen 3 (ген 03)с Европейских авто, номер блока 86841-50100 (обзор блока), зелёное меню. Данный блок можно русифицировать и обновить карты до 2019-2020 года.
◉ Gen 4 с Американского авто, номер блока 86841-50090 (обзор блока), зелёное меню. Данный блок можно русифицировать и обновить картами 2019-2020 года.
◉ Gen 4 с Японского авто, номер блока 86841-13031 (обзор блока), зелёное меню. Данный блок можно русифицировать и обновить картами 2019-2020 года.
◉ Gen 4 с Японского авто, номер блока 86421-30020 (обзор блока), зелёное меню. Данный блок можно русифицировать и обновить картами 2019-2020 года.

Есть и другие прошиваемые блоки навигации на русский или английский. Возможно как будет время опишу.

— Чем выше версия навигационной системы Gen1, Gen2, Gen3, Gen4 тем шустрее работает привод dvd в блоке навигации и меньше тормозов. Но нужно учитывать что блокам уже по 10-15 лет и что если они хоть как то работают это уже хорошо)

Загрузчики русифицированные и карты для блоков описанных выше есть в наличии.

После русификации на русском будет всё что связано с навигацией, плюс меню ТО и календарь. Голосовое сопровождение на русском. Остальное меню останется без изменения. Для некоторых авто типа лексус можно перевести всё меню на русский, для этого выпаивают из монитора флеш-память и через программатор записывают русифицированную прошивку.

Решение проблем со штатной навигацией.

Первая проблема: не извлекается диск с привода → для того чтоб извлечь диск нужно включить зажигание, и отодвинуть шторку и на некоторых блоках нажать кнопку. ↴

Если не извлёкся, попробовать следующие варианты:
→ если есть кнопка нажать и держать её секунд 30,
→ отодвинуть шторку и сверху вниз остановить диск карточкой или другим диском и держать в остановленном положении обычно секунд через 20-30 он выезжает. Если не вышел тогда держать в остановленном положении и включит выключить зажигание или ещё лучше вытащить фишку питания из блока и вставить обратно после нескольких таких повторениях диск выезжает.

У Марк х и Краунов нет физических кнопок извлечения диска, только скрытая кнопка и кнопка в меню информация о версии карт. Так что не пихайте лишний раз левые диск) или не проверенные образы иначе придётся разбирать блок навигации, чтоб достать диск. Таких случаев много на драйв2.
Ну и в очень редких случаях бывает умирает привод, тут проще заменить блок. Также не пытайтесь через силу вытащить диск пинцетом или плоскогубцами, повредите привод 100%.

Вторая проблема: при нажатии кнопок на мониторе ничего не меняется.
Это бывает, когда с блока навигации или монитора вытащили фишку блока навигации, нужно проверить подключение фишек. Фишку обычно вытаскивают чтоб не выскакивала на мониторе ошибка об отсутствии диска. После извлечения фишки так же перестанет работать динамик в водительской двери.

Третья проблема: периодически выскакивает сообщение что не читается диск. ↴

✓Диск поцарапался (спасибо нашим убитым дорогам) — перезаписать образ на новом диске, желательно всегда иметь образ на компе.

✓Диск записан на скорости более 2х. Чем больше скорость записи, тем меньше диск проживёт и периодически будет вываливаться ошибка и подтормаживать карта → нужно перезаписать образ на скорости 2х. Так же есть «поверье» что двух слойный диск более качественный чем однослойный.

✓При большом минусе на улице (диск запотевает и подтупливает) → Это ни как не устранить, после прогревания салона авто, диск заработает.

✓Пыль на линзах лазера → разобрать блок и аккуратно ватной палочкой протереть. Так же можно купить сжатый воздух в баллончике и продуть линзы или можно взять спринцовку и ей пробудь. Пробовал чистить чистящим диском разные приводы эффекта никакого.

Пример чистки линз от пыли на японском блоке навигации 86841-52020:
Для разборки блока навигации, откручиваем со стороны разъёмов 5 болтов.

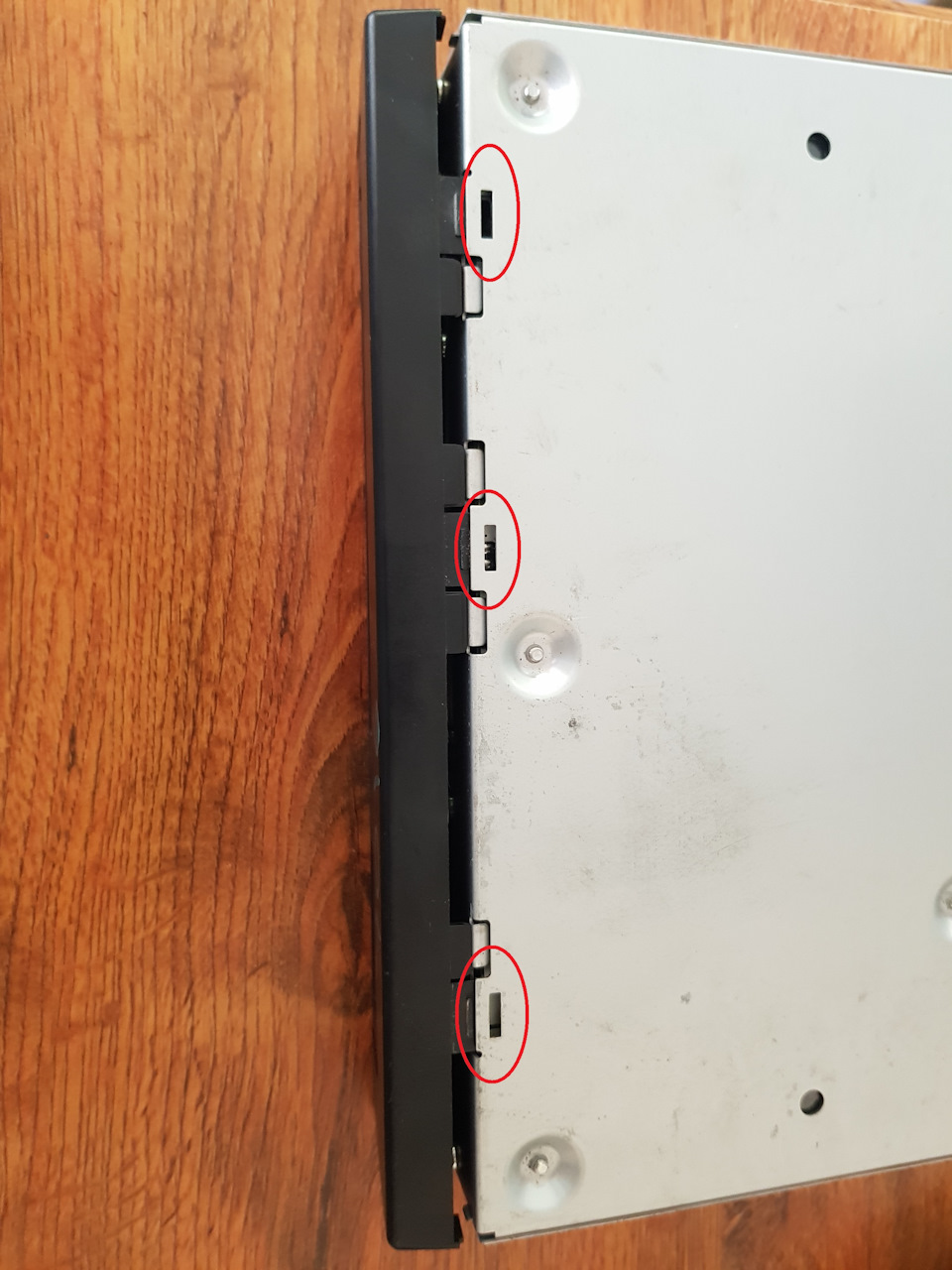

С обратной стороны нажимаем на три язычка и снимаем пластиковую накладку

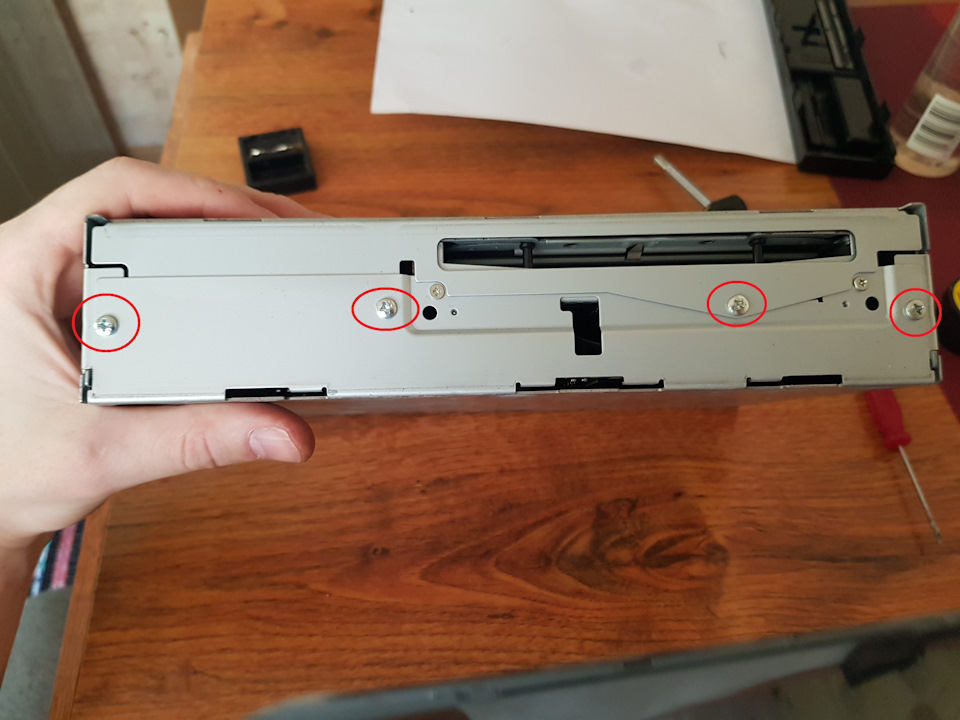

Под пластиковой накладкой откручиваем 4 болта.

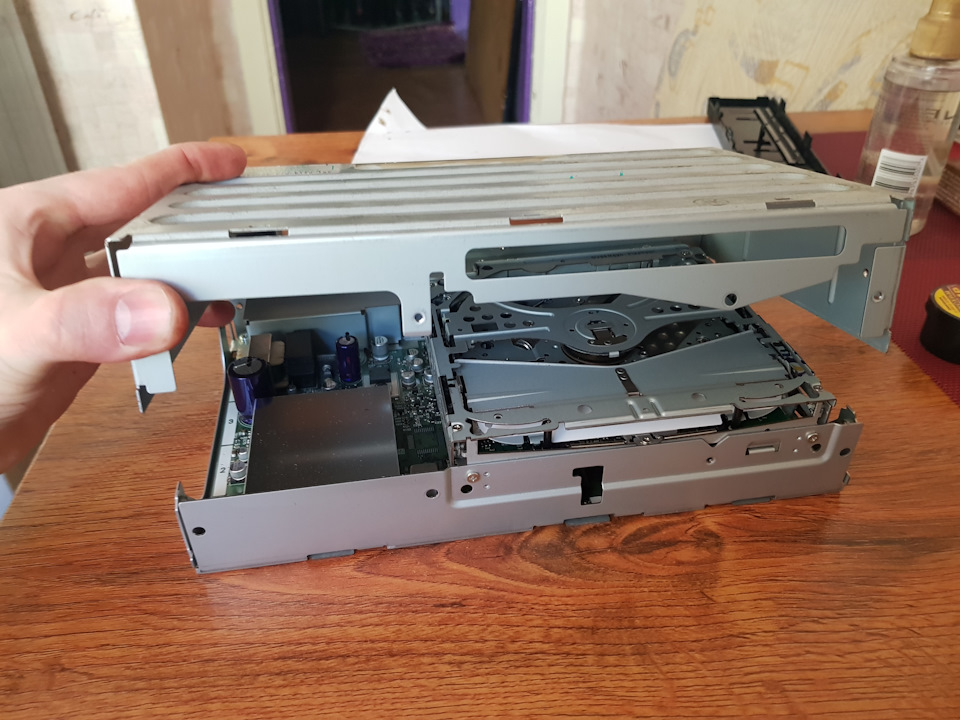

Снимаем верхнюю крышку

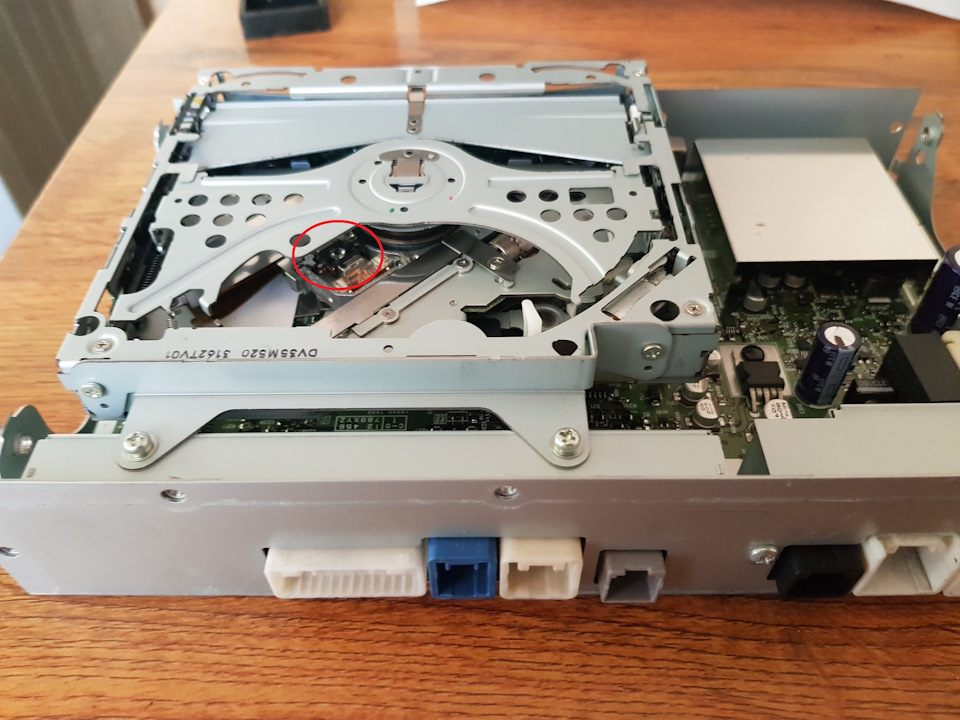

под крышкой будет привод двд, ищем линзу и аккуратно протираем ватной палочкой.

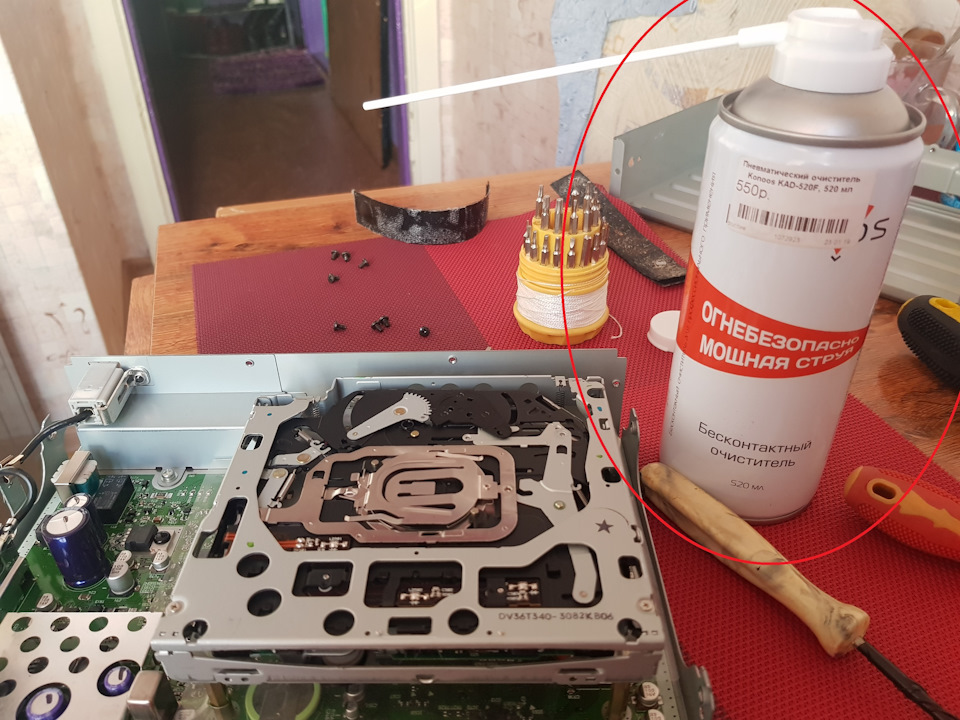

Или для лучшего эффекта используем бесконтактный очиститель — сжатый воздух в баллоне, который продаётся в компьютерном магазине.

Так как обычная протирка ватной палочкой одной линзы не всегда даёт результат, потому что устройство привода состоит не из одной линзы, а пыль осаживается на всех поверхностях )

Четвёртая проблема: постоянно горит сообщение что не читается диск. ↴

Источник

Загрузочный диск для автомобильной навигации

Как выбрать такой автомобиль, который подошел бы именно Вам? И не в целом подошел, а в каждой мелочи отдельно? Очень трудно.

Одним из способов подстроить свой автомобиль под свои запросы и приходи – это многообразие самой различной техники и дополнительного оборудования. И все большую популярность в этом направлении приобретают загрузочные диски для автомобильной навигации. Стоит отметить, что загрузочные диски бывают самыми разными: это и диск для навигации, и диск для штатной навигации, и диски для GPS. Чего только нет, и все эти диски разные.

Сначала давайте разберемся, что такое GPS. Global Positioning System представляет собой систему из шести спутников, которые постоянно движутся вокруг нашей планеты. Они позволяют определить местоположение и скорость перемещения объекта в любую погоду и время суток. Эта система является разработкой США.

Для того, чтобы определить точку нахождения и скорость объекта с высокой точностью, требуется одновременная работа трех или более спутников. GPS создавалась с целью защиты страны и контроля за особо важными объектами. Однако в настоящее время вышеупомянутая система все чаще и чаще используется в гораздо более насущных целях – при вождении автомобилей и для определения собственного местонахождения в незнакомой местности. И действительно, если рассматривать автомобили, выпущенные в течение последних трех-пяти лет, то можно заметить, что в большинстве из них уже присутствует встроенная навигация GPS. Это штатная, или стандартная комплектация. Принцип ее работы прост: приемник анализирует сигналы, поступающие от спутника, и преобразовывает их в координаты широты и долготы. В памяти бортовой системы хранится карта с привязкой координат широты и долготы, с которой и сверяются полученные от спутника данные. В результате на мониторе можно увидеть схему местности, по которой передвигается автомобиль. Вся эта программа работы вместе с картами заносится в память бортового компьютера именно с помощью загрузочного диска для автомобильной навигации. Загрузочный диск, снабжающий компьютер подобными данными, носит название «диск для штатной навигации».

Водители, которые уже имели опыт пользования такой полезной и удобной системой, выбирая следующую машину, обязательно пожелают и в ней иметь такого незаменимого помощника, как GPS. К счастью, установить понравившуюся систему можно практически на любую иномарку.

Но для чего же нужен загрузочный диск для автомобильной навигации, если все уже установлено и работает? Дело в том, что при разрядке аккумулятора вся информация сбрасывается, и ее нужно вводить в память бортового компьютера заново. Тот же самый эффект достигается и скидыванием клемм. Загрузочный диск, используемый для автомобильной навигации, способен восстановить работу всех систем, входящих в штатный комплект программного обеспечения, восстановить функции различных кнопок и много другого, а также обновит и само программное обеспечение.

Стоит отметить тот факт, что загрузочный диск снабдит машину всеми перечисленными выше функциями, если они имеют место быть в данном автомобиле, но не будет русифицировать сервис и выполнять что-то подобное. Для этого всего потребуется дополнительное оборудование.

Неужели загрузочные диски – это те же привычные нам диски, но с принципиально другим ПО? Да, это именно они и есть. Загрузочный диск представляет собой электронный носитель информации, на котором содержатся карты. В зависимости от размера карт и типа навигации используют разные диски. Это может быть и CD-диск, и DVD. Безусловно, эти диски предназначены именно для автомобилей, однако совсем не лишним будет скопировать представленную на них информацию на компьютер – это поможет создать резервную копию.

Чего следует ожидать от штатной навигации? Какие услуги она предоставляет?

Используя штатную навигацию, Вы без труда сможете наслаждаться такими полезными и приятными сервисами, как GPS-навигация, выбор и построение маршрута до цели, оценка собственного местонахождения, если Вы вдруг заблудились, советы по поведению на дороге, список аварийных участков дороги, скоростных трасс и много другого. Одним из последних новшеств в этой системе является приложение, предоставляющее список асфальтированных автодорог не только нашей родины, но и стран Европы. Установив навигацию в Ваш автомобиль и скопировав всю информацию на диски, просто передайте ее друзьям – и Вам не придется долго и мучительно объяснять все тонкости маршрута. Кроме всего вышеперечисленного, система GPS будет подсказывать Вам верный маршрут голосом, что позволит не отвлекаться от вождения. И даже это – далеко не все прелести спутниковой навигации.

В настоящее время существует огромное множество компаний, готовых круглосуточно предоставить Вам загрузочный диск для автомобильной навигации. И это способно решить очень многие проблемы и избавиться от определенных неудобств.
