Не могу подключить обд2 к машине

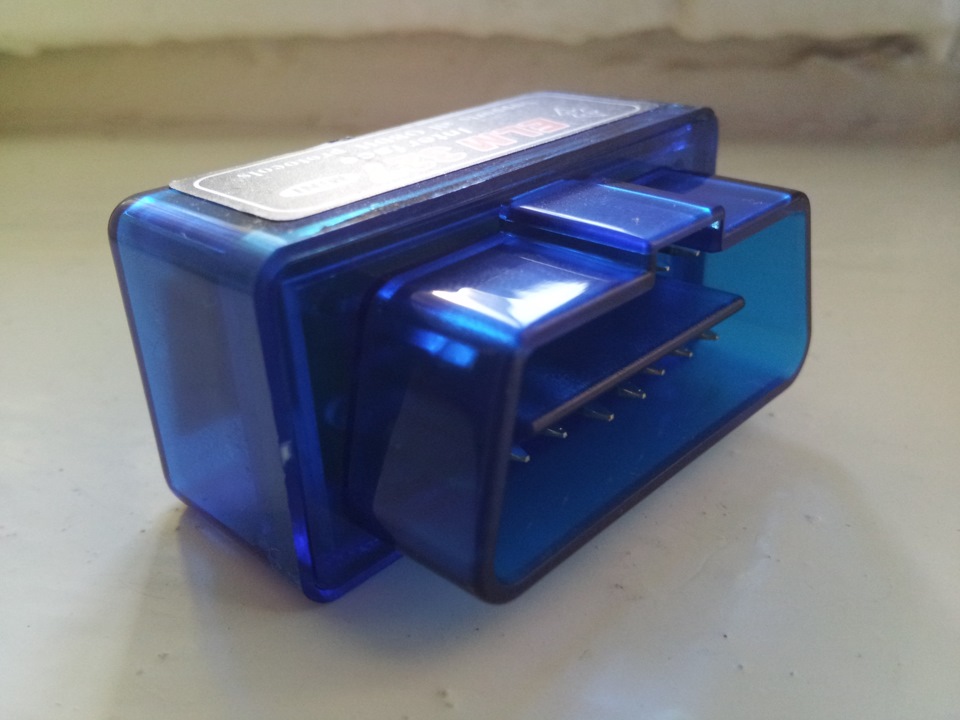

Адаптер ELM 327 Bluetooth V1.5 OBD 2 не подключается 🙁
Заказал себе на aliexpress.com адаптер ELM 327 за 189,84 руб., для диагностики авто, что бы при проблемах определять номер ошибки, и знать в чем причина проблемы
но почему то не могу подключится к БК автомобиля, адаптер исправен, но при подключении выдает ошибку в программах

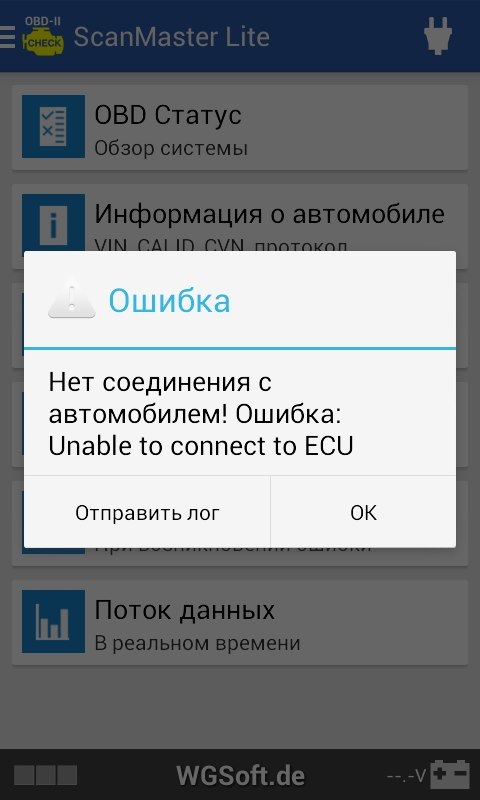

перепробовал уже кучу программ, везде одно и то же, одна правда один раз показала напряжение в сети)
Вот программы, которые пробовал:
Пробовал на телефоне Samsung Galaxy S2
еще есть планшет Lenovo Yoga tablet
Кто пользуется подобными адаптерами, подскажите пожалуйста в чем может быть проблема?
Не подключен разъем к сети автомобиля?
Использую не те программы на смартфоне?
Слабый интернет на смартфоне при запуске программ?
Nissan Almera 2000, двигатель бензиновый 1.5 л., 93 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 25
если не подключается и версия адаптера 1.5 то пиши строки отсюда елм327.рф/elm327-ne-podkljuchaetsja-k-jebu
настройки все правильно в хобдрайв забиваешь?
а где взять правильные?
спасибо за инфу, попробую) хотя я уже потерял все надежды)
Попросил у друга такой же адаптер. Все работает.все определяет. Заказал на aliexpress.com точно такой же. Не определяет машину. В чем причина я не знаю. Счас вот спорю с продавцом. Хочу вернуть.
У меня так же не подключается, у друган 2 платы внутри, у меня одна, сегодня в обед, будем тестить, я его домой возьму, а на его тачке мой обд2 будем тестить. Если что сюда отпишу результаты.
я белый купил, чуть более поздняя версия и компактнее, там же, торкой все читаю. все ошибки и все показатели. Вроде проблема у елм только с рестайлами была
Думаю надо для начала определиться, жив ли адаптер. На нём есть какие-нибудь индикаторы? Он виден в блутуз-окружении телефона? компьютер с ним соединяется?
адаптер жив я думаю, лампочки мигают — красная при подключении и зеленая при контакте по блютусу, телефон его по блютусу видет и соединяется, была реакция на неверно введенный пин в первый раз, второй раз ввел 1234 и все норм, с ноута не пробовал, т.к. софт по Винду еще не искал)
был такой и у меня…за 150 купил и за эти ж деньги коллеге сплавил-субаристу на импрезе, а он другому…оч глючная штука и не на все тачки подходит. у меня на всех устройствах не конектился и планшет и три телефона, как ни крутил, даж хобдрайв этот… лучше кабель и ноут) это тема, сегодня обучал дроссель как раз
нет подключения к ЭБУ. или почему телефон не может подключиться к OBD2
Привет тот кто читает этот пост, если ты нашел эту статью значит у тебя такая же проблема как была у меня или ты просто наткнулся на нее лазя беЗ толку по сайту)
Итак.
Последние две недели я пытался подключиться к ЭБУ своего авто через блютуЗЗЗ, перепробовал как минимум 5 программ которые показывали мне так называемый >
А именно писала:
1.нет подключения к ЭБУ
2.CONNECTION TO ECU. can the adapter talk OK to the vehicle ECU? NO
(мать его, вроде без ошибок написал)))
Естественно я огорчился и начал рыть просторы интернета в поисках ответов и решения этой задачи.
*Начал с предохранителя который находится в салоне авто. Часто он написан на крышке как OBD.(это если при установке OBD в гнездо не загорается лампочка на нем)
*На OBD должно подаваться напряжение в 14…Вольт или 12 Вольт если он просто вставлен в гнездо.(интересно, а может посадить аккум за неделю две?)
Лампочка у меня горела, телефон обд видел, но связаться с ЭБУ не мог.
полазив по интернету я узнал что нужно вводить код в приложение через которое будем диагностировать свой авто. Самый часты геморрой с этим кодом с ALLEX/RUNX/FILDER да и все что пахнет 120 короллой)
Так же прошу заметить! Бывают версий OBD 1.5 и 2.1! Не надо думать что 2.1 лучше! Неееееееееет! Не сможете вы подключить машину 2003 (допустим) года версии 2.1! НЕТ! Nein! No! У меня версия 1.5!
2.1 версия вышла в 14 году! Может свежие машины и подключит, но машину которой больше 10 лет врятли.
Так же какие то HONDA CR-W тоже не могут подключиться и выдает тоже такие проблемы.
Пытаемся подключиться с помощью настройки профиля и ВВОДА кода машины.(Torque PRO приложение которое я использую)
ВНИМАНИЕ! В ПРИЛОЖЕНИЕ TORQUE LITE РАБОТАТЬ НЕ БУДЕТ! или покупаем платное в PLAY МАРКЕТЕ или скачиваем бесплатно по ссылке которой я вам скажу)))
4pda.ru/forum/index.php?showtopic=193433 ссылка для скачивания программы)
Качаем, устанавливаем, ВАХ))) ставим галочку что разрешаете установку приложения с посторонних сайтов. ВИРУСОВ НЕТ, Я ПРОВЕРИЛ DR.WEBом!
открываем приложение и сразу заходим в настройку профиля.
настраиваем все что знаете про свой машину и доходим до самого конца и видим надпись. SHOW ADWANCED SETTING-жмем на нее и видим новые заголовки и поля которые вы видите на фото ниже.
Для ленивых кому лень переписывать)
Предпочитаемый OBD протокол:
ISO 14230-4 (5b init, 10.4k baud)
Строка инициализации:
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
копируйте, вставляйте, сохраняйте.
У вас другой двигатель или вообще авто, то у вас другие параметры и коды.
про параметры пока не нашел, а вот коды
Toyota Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
Toyota ISO9141
ATSP3\nATAL\nATIIA33\nATIB10\nATSH686AF1\nATST32\nATSW00
Toyota Common
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
Toyota 10400baud
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00
Toyota CAN mode21
ATSP6\nATAL\nATSH7E0\nATCRA7E8\nATST32\nATSW00
Toyota GT86
ATSP6\nATAL\nATSH7E0
Fiat Pre-OBD
ATSH 8110F1
Nissan Custom
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Mitsubishi MUT
ATSP0\nATAL\nATIB10\n
Tiggo Delphi MT20U
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00
Delphi MR240
ATSP5\nATAL\nATSH8111F1\nATWM8111F13E
ВАЗ Январь
ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00
ВАЗ Bosch MP7
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00\nATFI
ВАЗ Bosch 797
ATFI\nATAL\n
Siemens ACR167 KWP
ATSP5\nATAL\nATSH8111F1\n81\n
Sirius D42
ATSP5\nATAL\nATIB10\nATSH8211f1\nATST32\nATSW00\nATFI
УАЗ 1797
ATSP5\nATAL\nATSH8110F1\nATFI
Opel KWP2000
ATSP5\nATAL
Toyota Celica ZZT230
ATIB 96 \n ATIIA 13 \n ATSH8113F1 \n ATSP A4 \n ATSW00
Toyota Vitz 01.2002
ATSH8213F1 \n ATIB96 \n ATIIA13
Japan Domestic Market Nissan
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Japan Domestic Market Nadia/Harrier
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nA TSW00
По отдельным моделям:
-Allex 2002, 1nz-fe 4WD
atspa4\natib96\natiia13\natsh8113f1\natst32\natsw00
-Altezza 2002 3s-ge AS
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Caldina 1998
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina 2003 1zz-fe
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina Gt- Four( 2004 model)
Protocol: ISO 14230-4(5b init, 10.4k baud),
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
-Camry 2001
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-Carina 2000, 5A-FE
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
-Celica ZZT230
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Corolla 2000, 1zz
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Corolla spacio 2002
ATSH8213F1\n ATIB96\n ATIIA13
ISO 14230-4 (5b init, 10.4k baud)
-Crown Estate Authlete V 2001, 1JZ-GTE
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Fielder 2005
ATIB96\nATIIA13\nATSH8113F1\nATAL
-GT86
ATSP6\nATAL\nATSH7E0
-Highlander 2005 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Ist 2003
AIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Isis G-U selection 2005
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP4\n ATSW00\n ATAT2\n ATAL
-MarkII 1999
ATIB 96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-MarkII 2001
ATSP4\n ATIB96\n ATIIA13\n ATSH8213F0\n
-Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
-Noah SR50 1999
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP A4\n ATSW00
-Opa 2002, 1zz, 1,8
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Passo 2008,2009
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-RAV4 2001 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sequoia 2002
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sienta 1NZ-FE
atsp4\n atal\n atib96\n atiia29\n atsh8129f1\n atst32\n atsw00
-Succeed 2006, 1NZ
ATSP4\n ATIB96\n ATSH8113F1\n ATST32\n ATSW00
-Vista Ardeo 1998
ISO 9141-2
ATIB96\n ATIIA13\n ATSH8113F1\n ATSPA4\n ATSW00
-Vitz 01.2002
ATSH8213F1\n ATIB96\n ATIIA13,
OBD2 protocol ISO 14230-4 (5b init, 10.4k baud)
-Wish 2006
ATIB96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-Yaris 1999
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
Надеюсь эта статья поможет тебе, и ты решил свою проблему. Ведь чтоб написать эту статью я потратил недели в поисках вопросов, облазил сотню сайтов, перечитал столько же постов и почти два часа писанины этого поста) Так что давайте задобрим этого молодого парнишку лайком)
Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
Приветствую Вас, друзья мои!
У меня иногда спрашивают как подключил адаптер.Чтобы много раз не объяснять, решил закинуть сюда, и давать ссыль =)
Начну с того, что я юзаю вот такой блюпупадаптер =)
Инструкция заточена для японских авто Toyota, для других авто потребуются другие коды в строке инициализации.
Итак, сначала берём Torque PRO ( версия лайт не подойдет ).Можно взять у меня туточки, или на 4PDA, или просто скачать на Google Play:play.google.com/store/app…tails?id=org.prowl.torque.
Также последние версии Торка с плагинами и прочими допами можно посмотреть туточки.
1. Установите программу Torque PRO
2. Подключите ELM327 Bluetooth в диагностический адаптер вашего авто
3. Включите зажигание или заведите мотор, при этом на ELM327 Bluetooth должны загореться индикаторы
4. Заходим в настройки Android
5. Заходим в настройки беспроводных сетей
6. Включаем Bluetooth и жмем кнопку «Настройки Bluetooth»
7. Жмем кнопку «Поиск устройств»
8. Нажимаем на найденный адаптер. Варианты названий ELM327 Bluetooth — OBD-II, avto diag, CHX.
9. Коды сопряжения обычно: 1234 или 0000 или 6789
10. Если код подошел и все хорошо, увидим надпись «Сопряжено, но не подключено». На этом настройка Bluetooth закончена
11. Запускаем ранее установленную программу Torque и сразу же создаем профиль авто
11.1 Заходим в меню слева
11.2 Жмем «профиль авто»
11.3 Заполняем профиль в соответствии с вашей тойотой (название, объем бака, объем двигателя, массу автомобиля) идем в самый низ и видим там последние 2 строчки
ВАЖНО!11.4 «предпочтительный OBD 2 протокол» ставим ISO 14230-4(5b init, 10.4k baud)
и ниже вписываем atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
и сохраняем профиль (в лайт версии этой строчки нет)
12. После запуска программы Torque видим, что единственный прибор на главном экране программы НЕАКТИВЕН
13. Нажимаем на смартфоне кнопку «Меню» и заходим в «Настройки». В настройках выбираем пункт «OBD2 настройки адаптера»
14. Жмем «Тип соединения»
15. Выбираем «Bluetooth»
16. Жмем «Выберите устройство Bluetooth»
17. Выбираем то устройство, с которым установили сопряжение в пункте 10. На этом настройка программы Torque завершена. Возвращаемся на главный экран программы
18. Жмем «Adapter Status»
19. Наблюдаем процесс установления связи с адаптером и ЭБУ
20. Ждем пока не появятся 4 зеленые галочки. Если хотя бы одна галочка не появилась — значит вы что то сделали не так. Повторите инструкцию с пункта 2
21. Выходим на главный экран программы и видим, что основной прибор стал автивным и показывает текущие обороты двигателя. Для просмотра других приборов жмем «Realtime Information»
22. Получаем несколько экранов с приборами. Если нажать на прибор или пустое место на экране, то можно будет добавить\удалить прибор
Резюме: Для диагностики движки и сброса ошибок подойдёт.Кроме движки ничего не продиагностировать через этот адаптер
Информация для поста собрана из разных мест, в том числе и с драйва =)
ВАЖНО!Чтобы при подключенном адаптере не мигала пиктограмма ABS нужно закрасить ножки отмеченные на картинке
ELM327 не коннектится к мозгам. (тема для себя, что бы не искать потом где то в инете.)
Иногда при попытке диагностики автомобилей с помощью сканеров на базе ELM327 и программы для диагностики TORQUE возникает проблема следующего характера: адаптер установлен в диагностический разъем, смартфон/планшет без проблем подключается к сканеру, но вот подключения к ЭБУ двигателя получить не удается. Часто такое происходит с автомобилями японского производства старше 2000 года, праворульными авто или автомобилями российского производства. Эта проблема связана с тем, что данные автомобили имеют нестандартный протокол для диагностики OBD2. Не редко, эту проблему можно исправить, прописав нужную строку инициализации в диагностической программе для Android OS — Torque PRO. Сделать это можно в разделе Настройки — Профиль авто — Строка пользовательской конфигурации.
Cтроки инициализации в программе Torque PRO для смартфонов и планшетов на базе Android.
Строки инициализации в программе Torque PRO
Список строк инициализации:
Toyota JDM Nadia/Harrier:
ATIB96 ATIIA13 ATSH8213F1 ATSPA5 ATSW00
Toyota JDM ISO9141:
ATSP3 ATAL ATIIA33 ATIB10 ATSH686AF1 ATST32 ATSW00
Toyota JDM Common:
ATIB96 ATIIA13 ATSH8113F1 ATSPA4 ATSW00
Toyota JDM 10400baud:
ATIB10 ATIIA13 ATSH8013F1 ATSPA4 ATSW00
Toyota JDM CAN mode21:
ATSP6 ATAL ATSH7E0 ATCRA7E8 ATST32 ATSW00
Toyota GT86:
ATSP6 ATAL ATSH7E0
Fiat Pre-OBD:
ATSH 8110F1
Nissan Custom:
ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00
Mitsubishi MUT:
ATSP0 ATAL ATIB10
Tiggo Delphi MT20U:
ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00
Delphi MR240:
ATSP5 ATAL ATSH8111F1 ATWM8111F13E
ВАЗ Январь:
ATSP5 ATAL ATIB10 ATSH8110F1 ATST32 ATSW00
ВАЗ Bosch MP7:
ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 ATFI
ВАЗ Bosch 797:
ATFI ATAL
Siemens ACR167 KWP:
ATSP5 ATAL ATSH8111F1 81
Sirius D42:
ATSP5 ATAL ATIB10 ATSH8211f1 ATST32 ATSW00 ATFI
УАЗ 1797:
ATSP5 ATAL ATSH8110F1 ATFI
Opel KWP2000:
ATSP5 ATAL
Toyota Celica:
ZZT230 ATIB 96 ATIIA 13 ATSH8113F1 ATSP A4 ATSW00
Toyota Vitz:
01.2002 ATSH8213F1 ATIB96 ATIIA13
Japan Domestic Market Nissan:
ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00
Japan Domestic Market Nadia/Harrier:
ATIB10 ATIIA13 ATSH8013F1 ATSPA4 A TSW00
Как подключиться к машине! OBD2
Всем привет!
Видел много записей, что OBD2 не хочет подключаться к машине(
Я наверное счастливчик!;) Смог это сделать!
Решил помочь тем, кто этого не смог сделать( Выложу сюда всё пошагово, что и как я делал.
И так:

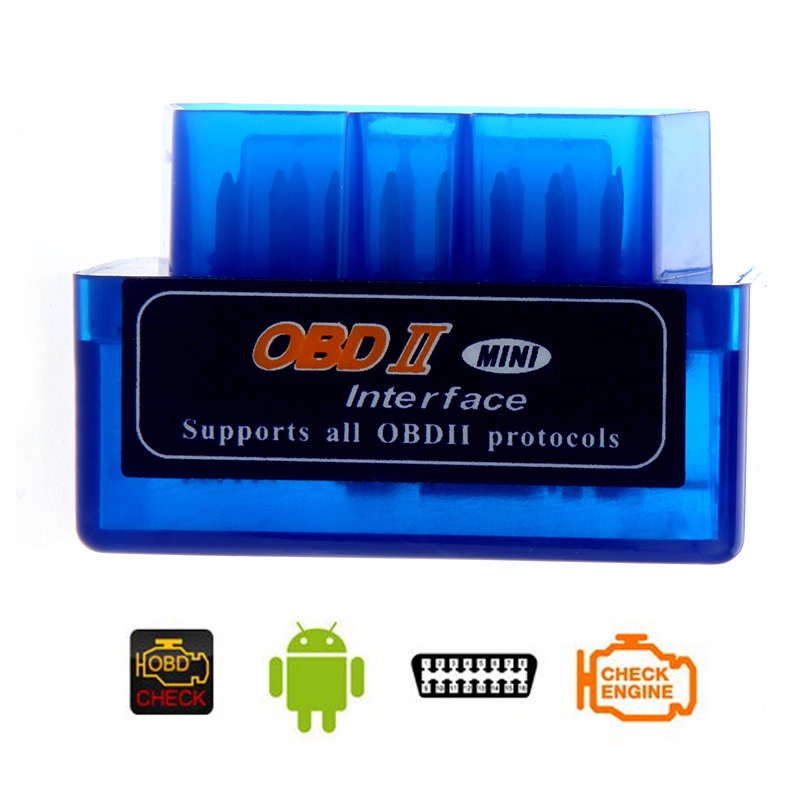

1. Нам понадобиться сей девайс:
2. Его нужно втыкнуть сюда:
3. Заводим машину… На ОБД2 должен гореть индикатор (у меня красный)
4. Дальше нам понадобиться телефон (Андрюша) Скачиваем на него эту прогу. Устанавливаем…
Заходим в настройки телефона, блятуз, ищем OBD2 клацаем и вводим пароль (1234, 12345, 0000)

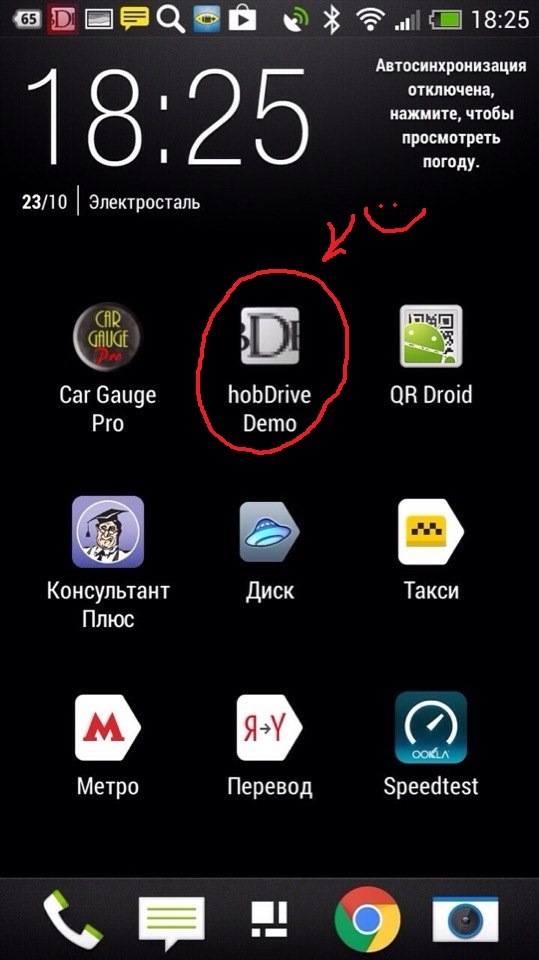

5. Заходим в прогу:

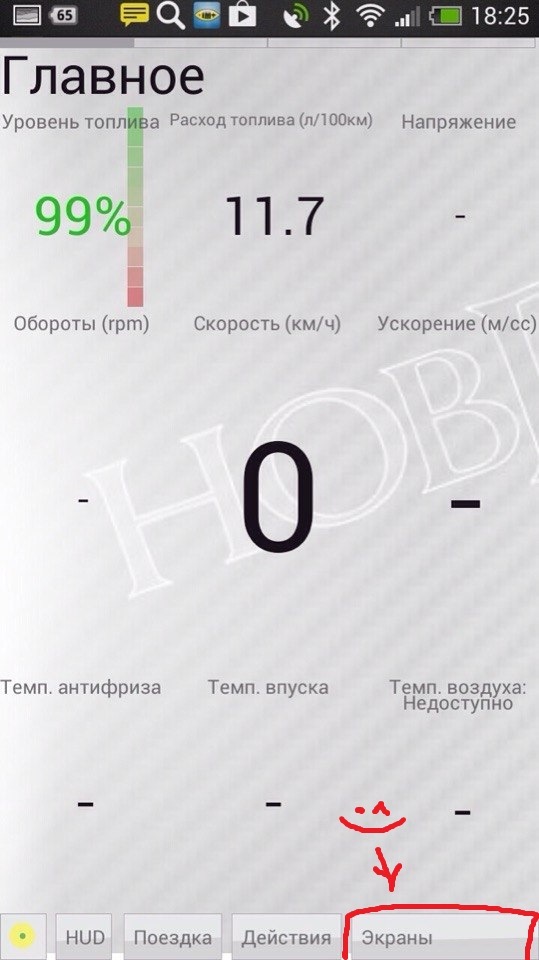

6. Дальше мы видим это:

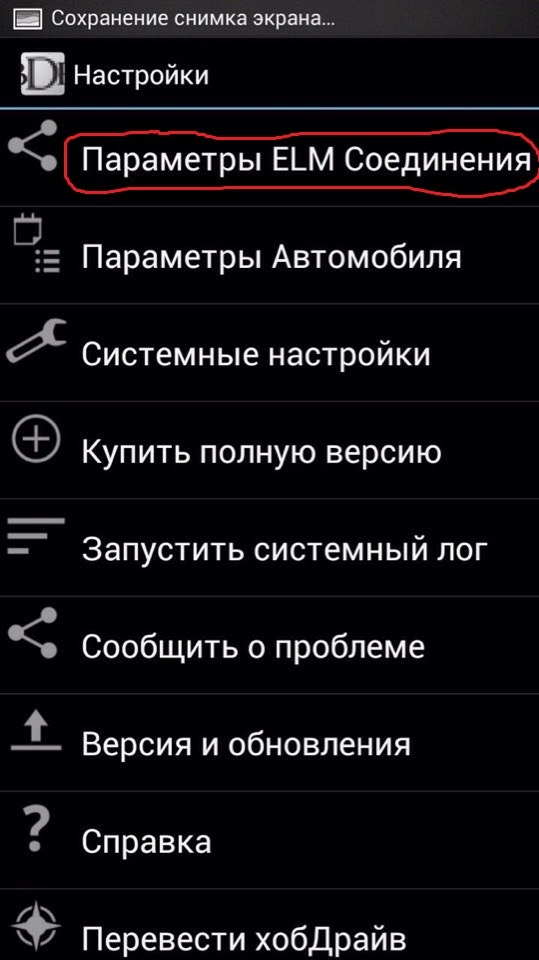

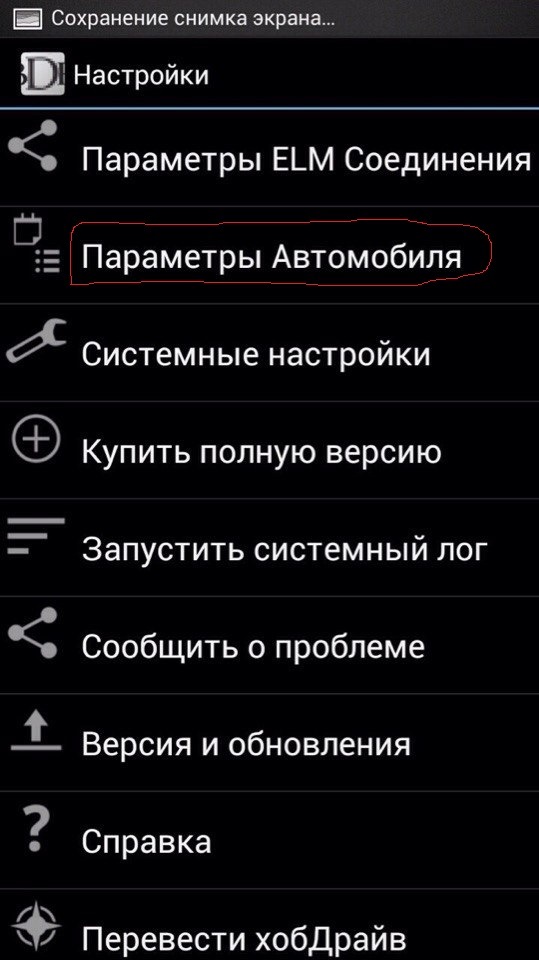

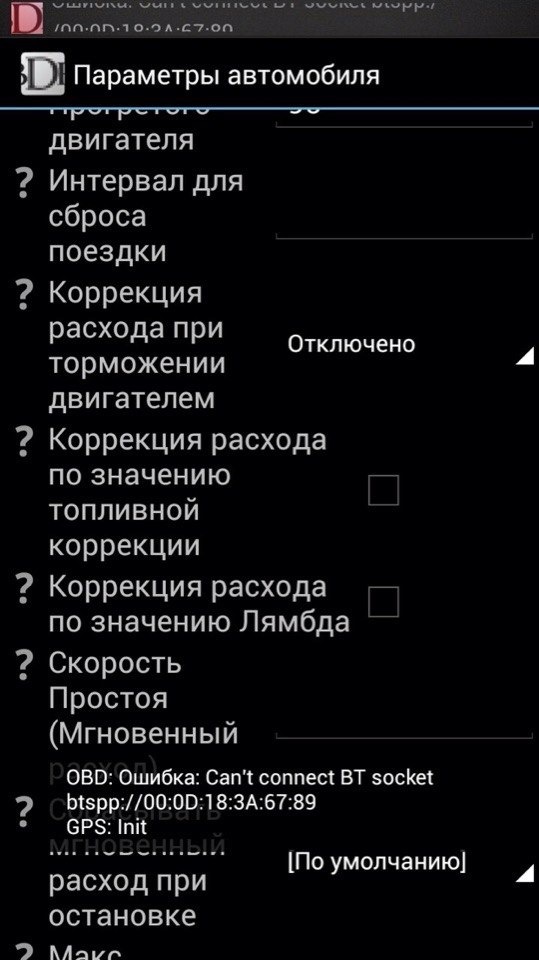

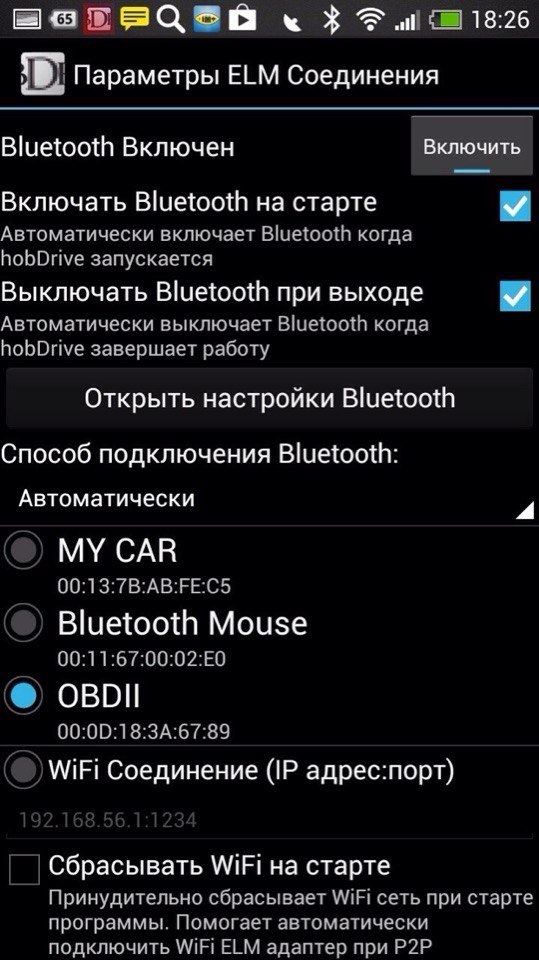

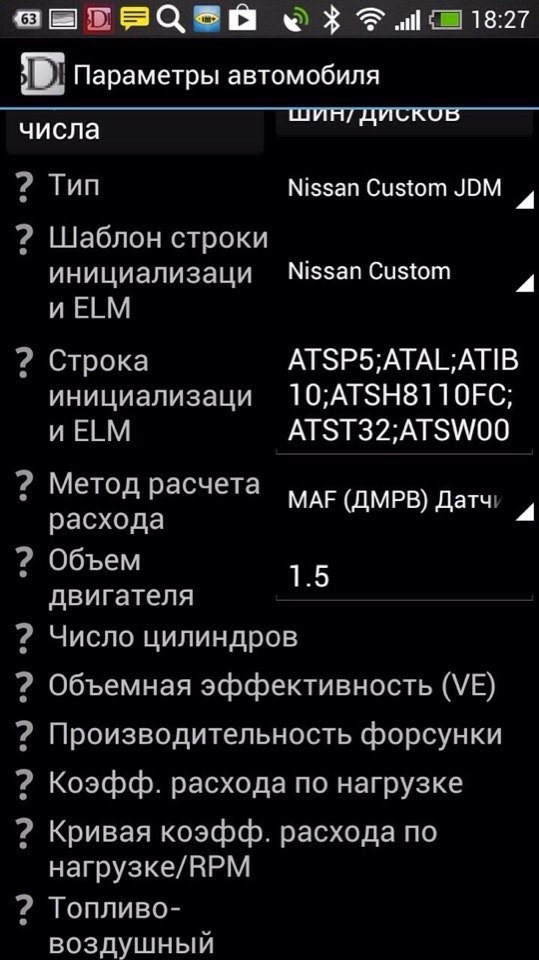

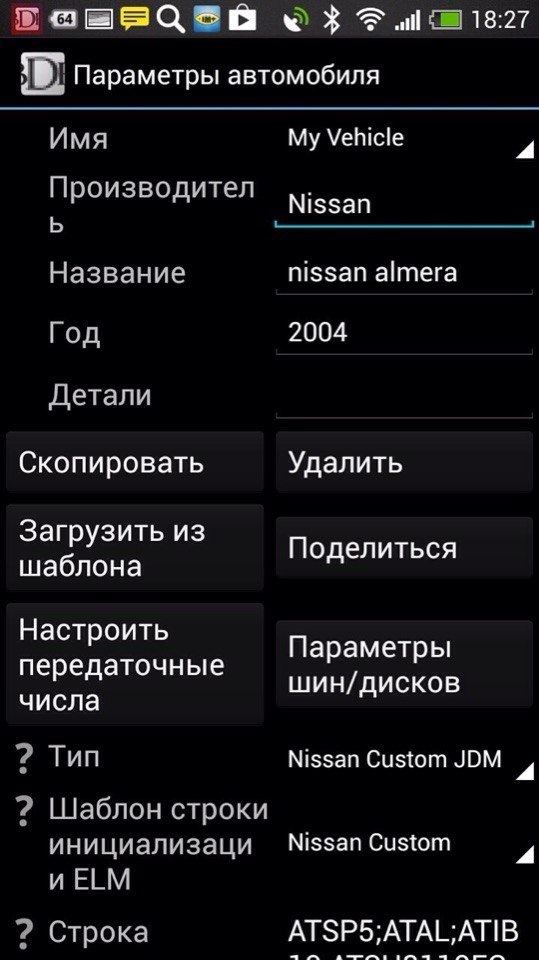

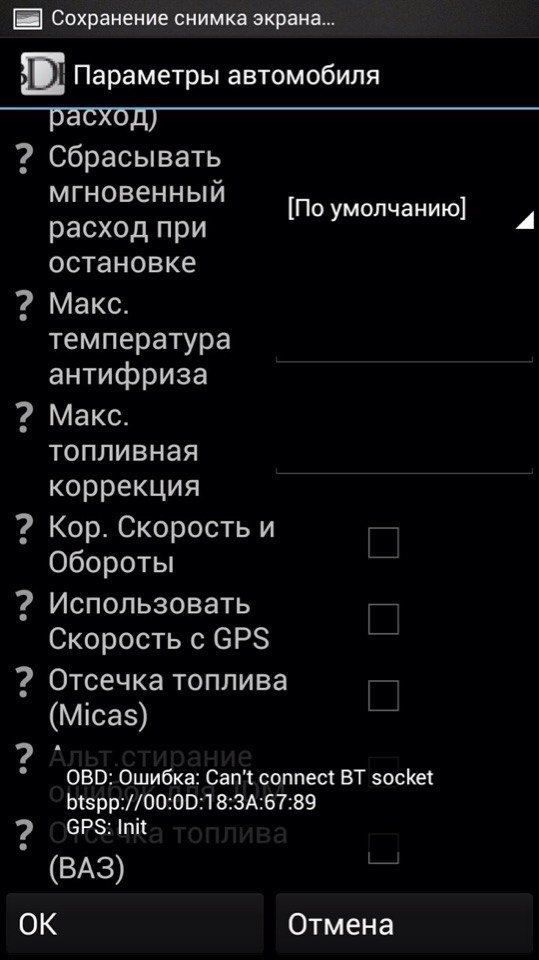

7. Дальше пойдут фотки как настроено у меня:

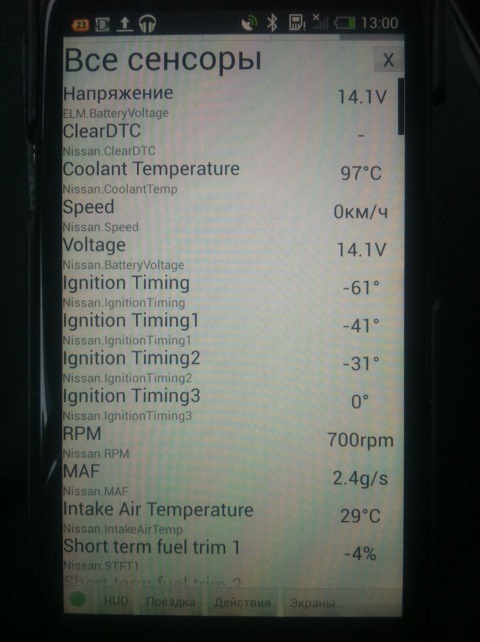

8. Сохраняем все настройки! И прога автоматически подключиться! В итоге мы видим:
Очень надеюсь, что все смогут подключиться!
Спасибо за внимание! Удачи!
Nissan Almera 2004, двигатель бензиновый 1.5 л., 98 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 26
Завтра обязательно попробую!) Спасибо большое)
На таком же адаптере купленом у китайцев не могу соединиться с ЭБУ. Адаптер видят все проги а как соединять с ЭБУ все сбой и ошибки. Может на дорестайлах какой-то совсем другой протокол. Брал у знакомого немного другой адаптер все в секунду соединяет.
Наверно адаптер плохой(
Там профиль Ниссан Алмера, в ХобДрайв, это я его загнал разработчику)
У меня подключалось всё, но не мог найти софтину чтобы данные снять.
Почитай комменты и попробуй эти проги)
Добро пожаловать в наш мир)))
Чутка дополню твой faq. Сначала надо спарить обд и телефон в настройках bluetooth. Обычно пароли 0000 или 1234 или 12345.
Для ниссанов хорошая прога Nissan DataScan II, не так красиво, но тоже информативно.
Заявлено что умеет дроссельную заслонку обучать! Пока не проверял.
А хоб не считывает количество топлива в баке и расход считает только при наличии gps сигнала. Т.е. делит что-то на пройденное расстояние, с бортовиком у меня разница на 1 литр (9.5 хоб и 10.6 бортовик).
Точно! Спасибо! Nissan DataScan II на Андрюшу есть?
Да, в маркете есть лайт версия
Хм… Мне кажется у нас нет датчика в баке который показывает сколько топлива) хотя на панели показывает… Наверно в цифрах не сможет …
У нас аналоговый датчик, как в жигулях))) но при этом бортовик считает запас хода…
Думаю на выходных попробовать tecu подключить, сейчас в поисках нормальных значений датчиков
Кстати, написано что хоб считывает инфу с мафа
