Не шунтирующий реле регулятор для мотоцикла
Самодельный реле-регулятор для скутера (мопеда) 1 фазный
Всем бодрого дня! или ночи)
Так получилось, что родной РР на мопеде испустил волшебный дым и перестал сопротивляться переменному току. Новый стоит около 500 р, но надёжность на уровне «как повезёт». Поэтому, ещё и учитывая, что у меня усиленные обмотки генератора, было принято решение нарисовать схему своего собственного реле-регулятора и воплотить её в жизнь, т.е. наполнить волшебным дымом, на котором работает вся электроника.
Сразу напишу, что 99 % схем из интернета — косячны в той или иной степени. Поэтому пришлось рисовать свою.
Поскольку регулятор работает по принципу шунтирования генератора, то желательно при заведённом двигателе всегда держать включенными габариты и ближний свет, чтобы ток вырабатываемый генератором превращался в свет фарой, а не в тепло реле-регулятором.
Регулятор шунтирующего типа более предпочтителен для скутера, нежели предлагаемые некоторыми авторами регуляторы понижающего типа. Т.к. шунтирующий регулятор обеспечивает нагрузку генератора постоянной мощностью, вследствие чего наблюдается стабильность оборотов коленвала. При использовнаии понижающего регулятора при отсутствии нагрузки обороты ХХ резко возрастут, что может привести к троганию скутера с места.
Однофазный регулятор 200 Вт
Отличительный признак 1: Генератор имеет одну обмотку о двух концах для питания электрооборудования (т.е., одна фаза).
Отличительный признак 2: Освещение запитано выпрямленным напряжением, так же, как и АКБ.

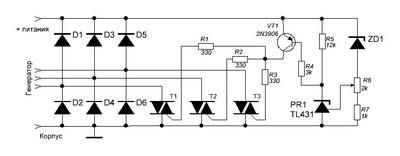

Описание схемы.
VD1 — выпрямляет переменное напряжение с обмотки генератора
VS1, VS2 — шунтируют обмотку генератора
VT1 — усиливает ток управления для VS1, VS2
VD2 (в цепи эмиттера VT1) — термокомпенсация (1N4001)
DA1 — высокостабильный источник напряжения
R1, R3 — подстройка выходного напряжения

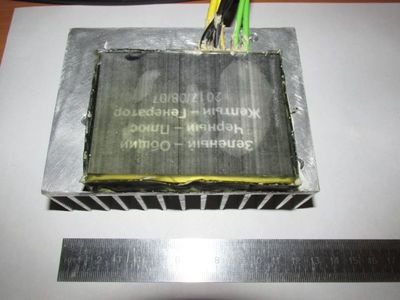

VD1, VS1, VS2 монтируются на радиатор через термопасту. Радиатор как можно большего размера прикручивается, по возможности, к металлической раме мопеда.
Реле-регулятор для мотоцикла
Сразу скажу, я не силен в радиоэлектронике, но тема сия греет моё сердце, знаю общие моменты и дружу с паяльником, одним словом нуб, но я нуб-перфекционист (не во всём, конечно).
Схема проста до безобразия, вот список компонентов реле:
2. Симистор BTA41-600
3. Резисторы 0.5Ватт 300Ом
4. Стабилитрон 14 Вольт 0,5Ватт
5. УЛН2003А
6. Конденсатор керамический на 1000пкф
Суть вопроса в следующем, можно ли как-то повысить надежность реле в плане компонентов?
Например я хочу заменить компонеты следующим образом.
1. вместо резисторов 300Ом 0,5Ватт взять 300Ом 2Ватт (или 300Ом 1Ватт)
2. Вместо КВРС5010 взять КВРС5012
3. Стабилитрон, совсем неясная для меня тема, могу ли я взять 2 спаянных метками BZX85C13-TAP (Стабилитрон 13В, 1.3Ватт [DO-41]), вместо BZX55C14 (Стабилитрон 14В, 0.5Ватт, DO-35) или тогда придется подбирать другой резистор?
Дополнительно, как можно реализовать защиту от подачи больше чем 15Вольт на АКБ в рамках одного устройства (реле)?
Ссылка на статью с видео, по которым хочу сделать:
P.S. Убедительная просьба не говорить мне, что я лютое DNIWE, я это и сам знаю, если знаете и можете подсказать, очень прошу, подскажите. Про не шунтирующие схемы я тоже в курсе, но не нашел ничего адекватного, да и как-то сложно показалось.
Если кто-то уже делал такое, буду признателен за отзыв о работоспособности.
Да, про мои проблемы с запятыми я тоже знаю 🙂
«Моё» не ставлю, т.к не моё.
Спасибо.
Меня всегда в этой простой схеме выбешивало выкидывание избыточного напряжения путем шунтирования моста. Потому что каждый второй байкер просит прикрутить к байку музыку, люстру и тд. И мощности нифига не хватает. Хотя в регуляторе при оборотах выше холостых всё лишнее уходит в нагрев симисторов.
Могу ошибаться, но могу и не.
Интересно, существуют инверторные регуляторы с высоким КПД?
ULN2003 открывается током а не напряжением, так что стабилитроны на напряжение 14, и около того не особо вовремя открывают. Но мотоциклу в общем то пофигу на это, аккум сглаживает выбросы на высоких, а на холостых у тебя не будет напруги такой, что бы схема зашунтировала обмотки(реле сработало). Поэтому забей.
Но в свое время я делал кучку разных схем, силовая одна и та же, а схема управления разная, но особых плюсов каждой схемы не наблюдалось, разве что бесмертность и точность настройки напряжения отсечки(когда реле срабатывает).
Может Сообщество Ремонтёров или Лига Радиолюбителей помогут? Должен же быть толк от сообществ?) @Scrypto, @IDmetrov, @Beteljuice, @akosh9206, что скажете?
А если хочется нормальный КПД, чтобы ничего не грелось, то надо делать импульсник, но тут нужны гораздо более серьезные познания в электронике.
Давно не занимался схемами.
Но стабилитрон нужно брать на то напряжение, которое используешь. А здесь 13 вольт вместо 14.
Остальное норм. Но я повторюсь давно не возился с электроникой.
Копировальщик ключей от домофона своими руками
Пост об изготовлении универсального копировальщика беспроводных меток стандартов em-marine и mifare classic(в том числе защищенных). По моему получилось технологично и симатично.
Ранее написал много постов про домофонные ключи и rfid в целом. А вчера закончил изготовление копировальщика 2в1. Основная часть, это проект сниффера/копировальщика с Хабра. Ссылку прилагаю https://habr.com/ru/post/479370/

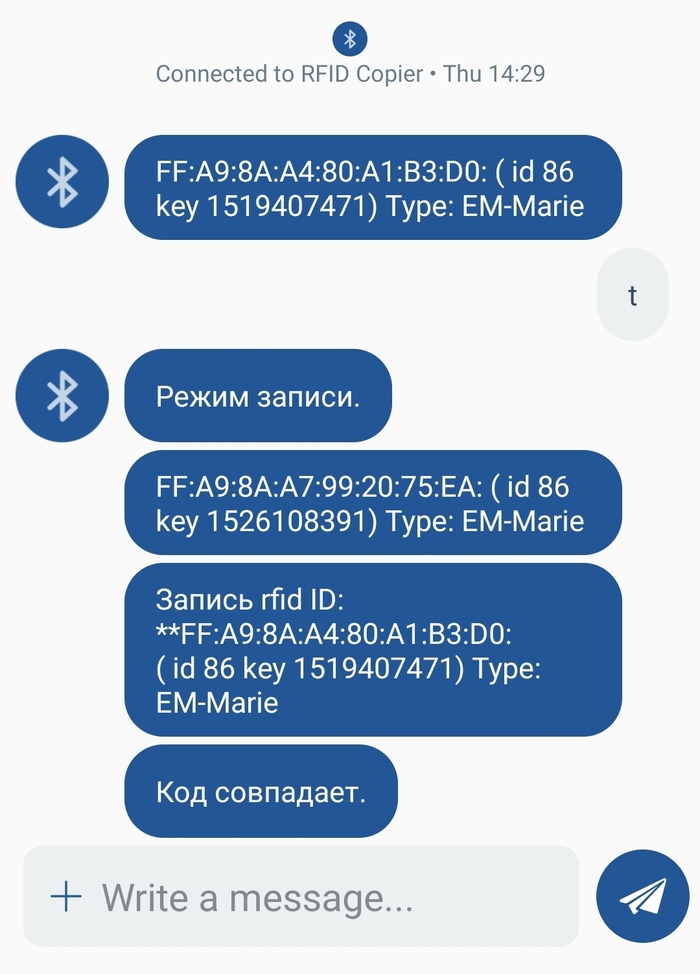

Автор проделал действительно большую работу. С помощью этого сниффера, можно перехватить обмен, рассчитать зашифрованные ключи и записать на подходящие болванки. Вторая часть, это копировальщик Мехатрона. Использовал только схему и часть кода, отвечающую за em-marine. Развел две платы.

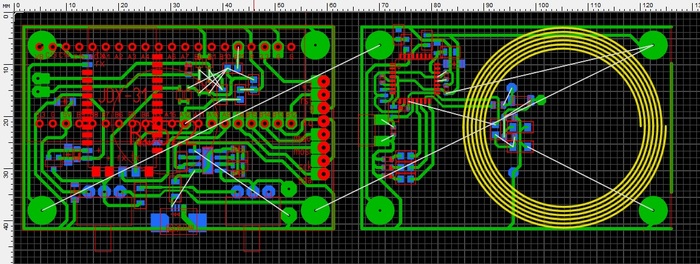

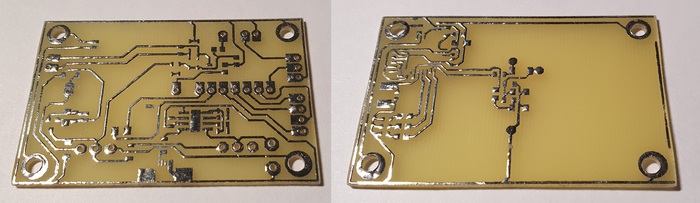

Вытравил, залудил и просверлил отверстия.
Припаял детали на левую плату.

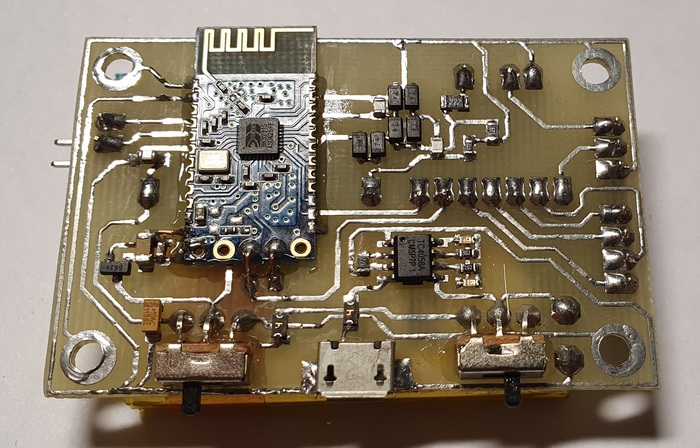

Здесь блютус модуль, контроллер заряда АКБ, два переключателя и немного других деталей. Запаял вторую часть.

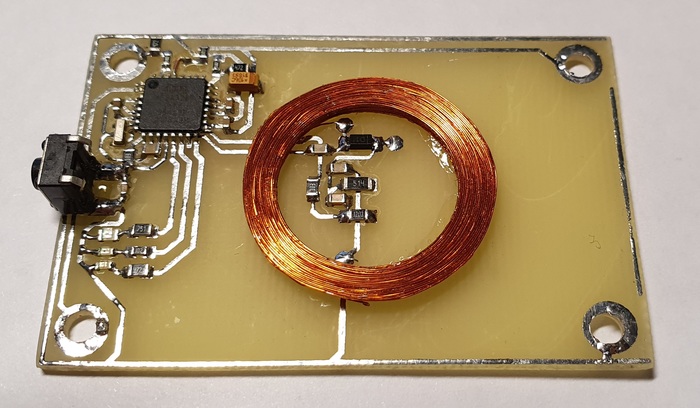

Здесь контроллер atmega328, одна кнопка, немного обвязки и катушка. На первую плату, припаял модуль blue pill с stm32 на борту и АКБ.

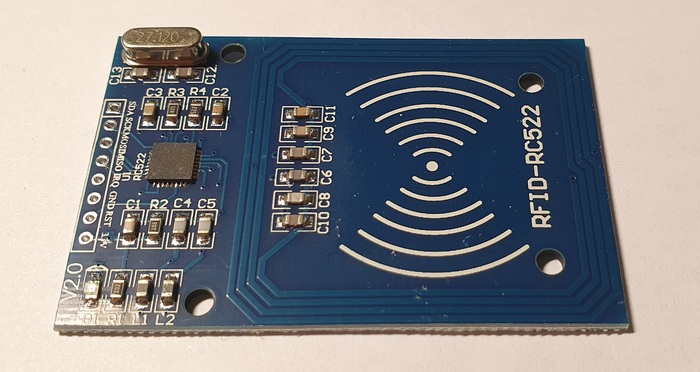

Справа виден разъем для внешней антенны. Слева колодка для модуля RC522.
Осталось только собрать все воедино.

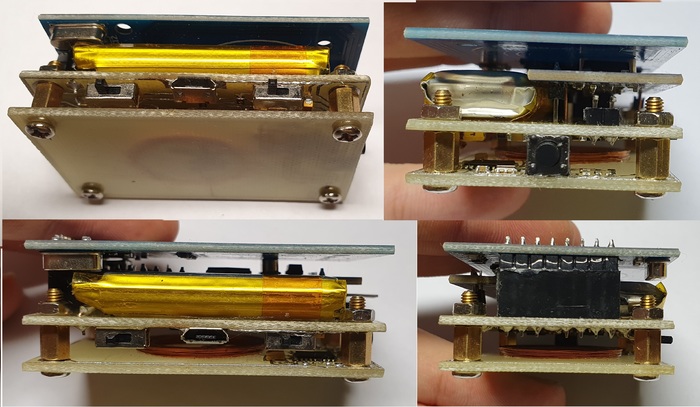

Размер 4 на 6 см. Высота 2 см. Получилось компактно. Заряда хватает на 8-20 часов непрерывной работы. Заряжать придется раз в пол года. А вот фото с других ракурсов.

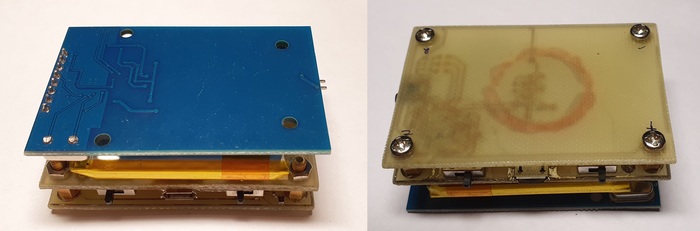

Правый переключатель работает в режиме вкл/выкл. А левый, переключает работу копировальщика mifare и em-marine. Для работы первого есть приложение для андроид, работа по блютус. Второй может работать автономно, но весь функционал раскрывается при работе с телефоном(опять же по блютус) используя терминал. Эмуляция, запись своих ключей, финализация и т.д. Прошивку для работы с em-marine еще не закончил. Пока минимальный функционал.
Выглядит как то так. Позволяет копировать до 90% беспроводных ключей в Ростове на Дону. Похоже это финал. Осталось чуть допилить прошивку низкочастотной части и можно использовать повседневно. Кстати, это устройство почти полностью заменяет дорогущий smkey и дешевый копировальщик em-marine (правда этот с более крутыми возможностями, включая эмуляцию). Если вам показалось, что аналог можно купить за 500-1200 рублей на али, то советую лучше ознакомиться с темой.
Другие посты про rfid, домофонные ключи и мой контакт в профиле.
Копировальщик MIFARE за 220 рублей
Продолжаем серию постов про метки rfid и способы их записи.
Пост Копируем ключ от домофона MIIFARE телефоном MCT вызвал немалый интерес читателей. Был описан способ копирования ключей с помощью телефона на android на заготовки CUID MCT. Следующий пост был продолжением. Продолжение поста «Копируем ключ от домофона MIIFARE телефоном MCT» Копирование заготовок с помощью pn532 и телефона с OTG на заготовки ZERO. Этот будет, про простейшую сборку самого дешевого копировальщика MIFARE 1k.
Для считывания и записи mifare существует много устройств. Первое, что приходит на ум proxmark3. Штука действительно крутая, мультитул в мире меток RFID.
Не менее популярным является считыватель ARC122.
Чтобы связать его с телефоном или компьютером, нам понадобится переходник USB-UART. Любой, например.
Подключение проще некуда. На плате нам нужны 4 пина, VCC, GND, RX, TX. Они подписаны. Подключать к соответствующим на переходнике. Только RX и TX зеркально. RX-TX, TX-RX. Все, наш копировальщик готов. Для полноценной работы с компьютером в идеале нужно поставить что нибудь на linux, например kali. Но мы же ленивые жопы, а настройка копировальщика с windows, тот еще геморрой, да и работа в терминале может отпугнуть. Поэтому ловите архив с удобной программой. https://cloud.mail.ru/public/mdnR/BrMf2jJGv
Использую копировальщик с компьютером, мы можем читать незашифрованные метки, зашифрованные зная ключи (пост про сниффер здесь Копировальщик mifare 1k / сниффер), а также писать заготовки CUID MCT. Еще можно записывать ZERO, но увы, с помощью этого ПО изменить UID не выйдет.
Если имеется в наличии телефон с поддержкой OTG, то записать ZERO получится без проблем. Помимо этого, будут доступны две атаки для взлома ключей. Ссылка на пост вначале.
А вот мой вариант. Модуль чуть дороже правда.
Переключатель режимов работы выпаял. Теперь UART без возможности смены. Припаял провода к плате.
Нанес клей под переходник и припаял к плате pn532. После припаял проводки к переходнику.
Еще подклеил и покрыл лаком.
Спасибо за плюсы, подписки и обсуждения в комментариях. Другие мои посты на эту тему можно посмотреть по тегу RFID или в моем профиле. Там же есть мой контакт.
Ментальная борьба за женщину
Украшательства (или когда нечем заняться))
Посмотрел я на свой байк как то после того как приехал с работы и подумалось мне, скучный он что то. просто черный, нужно было другой цвет брать. ну штож, нужно как то исправлять, добавить ему индивидуальности что ли. пошарил по Гуглу, великий и могучий предложил миллион вариантов. но все какие то банальные. Все эти наклейки по типу: My life, my rules. монстр и прочие меня не зацепили. А вот наклейки на диски, выглядели вполне себе ничего, заказал в общем, что по дешевле, ибо ручки не так чтоб кривые совсем, но и не золотые)
Пришли наклейки, 110 грн(300 рублей)
Так колесо выглядело до, хотел такие же но другого цвета, но что то не нашёл, все либо с бредом либо по какой то неадекватной цене.
Берём что то чем можно обезжирить поверхности, сжигаем нещадно старые наклейки, клеем новые.
Вышло вот так, по времени не особо долго, но вот клеить дуги эти, не особо удобно, видел такие наклейки в рулоне, наверное их по проще, не особо ровно конечно, но мне нравится) отличная тренировка на будущее!
Они светоотражающие, это вид вечером.
Мотоцикл BMW на толстовке. Ручная работа
Какой Лучший подарок для близкого человека?
Верно! Лучший подарок- это эмоции!😁
Восторг! Удивление!
Именно эти невероятные эмоции вы увидите, когда подарите интересную вещь с росписью.
Одежду можно стирать!
«Тающая сосулька» своими руками
Знаю,электронщики закидают меня тапками,что можно было сделать в разы проще и дешевле, но будем считать ее учебной,чтобы потренироваться в пайке)

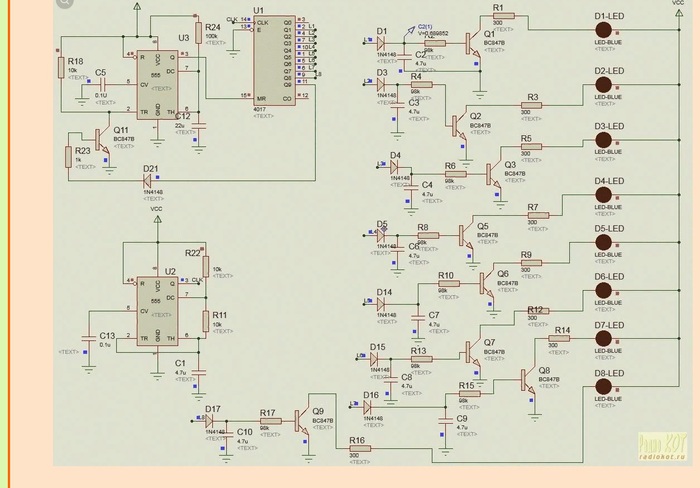

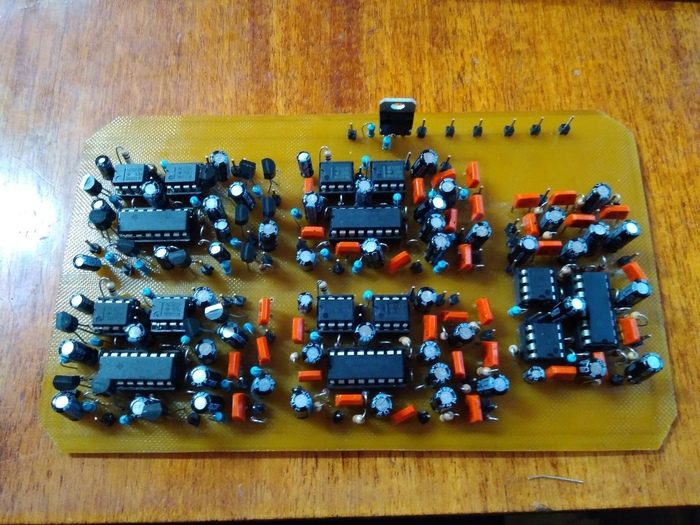

На РадиоКотЕ была найдена статья «Бегущий огонь с тенью» со схемой в протеусе и печатной платой.
