Не заводится автомобиль с кнопкой старт.

Нажатие кнопки «Пуск» — это следующий шаг от старого способа запуска, с помощью ключа зажигания.
Вы садитесь в машину, нажимаете на тормоз, нажимаете кнопку, и двигатель запускается. Это так просто, что может пойти не так? К сожалению, мы все знаем, что любая новая система имеет свои собственные «новые» глюки и ошибки. Что может заставить автомобиль с кнопкой не заводиться?
Как и в любой другой системе, запуск с кнопки работает поэтапно. Как только вы узнаете, на каком этапе все пойдет не так, у вас появятся идеи, почему машина не заводится.
Попробуйте ответить на эти вопросы. Если в ответе есть ссылка, перейдите по ней; если нет, переходите к следующим вопросам.

Индикатор «Ключ не найден» включен.

В большинстве автомобилей с кнопкой запуска, брелок должен быть внутри автомобиля, чтобы запустить двигатель. Откуда ваша автомобильная охранная система знает, что брелок находится внутри автомобиля? Брелок имеет небольшой передатчик / приемник внутри. Он без устали общается с системой безопасности автомобиля. Часто, когда батарея брелка становится слабой, брелок не может связаться с автомобилем.

Как завести автомобиль при слабой батарее
Решение состоит в том, чтобы поместить брелок рядом с кнопкой запуска, как на фотографии, или, если есть специальный слот для брелока, вставить его в этот слот (к примеру Ниссан, Инфинити). Если это помогает завести автомобиль, вы знаете, что с брелоком или его батареей что-то не так. Вы также можете попробовать использовать второй ключ. Если батарея в вашем брелоке разряжена, ее нужно заменить.

Стоп-сигналы не работают

С помощью кнопки запуска системы автомобиль может быть запущен только при нажатой педали тормоза. Как система безопасности вашего автомобиля знает, что педаль тормоза нажата? На педали тормоза установлен выключатель стоп-сигнала. Он делает две вещи: он включает ваши стоп-сигналы, когда вы нажимаете педаль тормоза, и сообщает системе безопасности, что тормоза включены. Если ваши стоп-сигналы не работают, необходимо проверить выключатель стоп-сигнала и его цепь. В некоторых автомобилях на приборной панели есть индикатор, предлагающий нажать на тормоз. Если индикатор остается включенным даже при нажатии на тормоз, выключатель тормоза также является основным подозреваемым. Отказы тормозного выключателя очень распространены.

Индикатор передачи не показывает передачу в парковке

Автомобиль с автоматическим запуском с помощью кнопки запускается только тогда, когда коробка передач находится в режиме парковки или нейтрали. Иногда происходит сбой переключателя переключения передач, и даже когда вы переключаете рычаг переключения передач в положение «Park», он все равно указывает, что он не в «Park». Некоторые автомобили могут заводиться в нейтральном, но не заводятся в парке. Это также указывает на то, что переключатель передач не работает должным образом.

Симптомы слабой батареи

Когда батарея разряжена, она имеет некоторую мощность, но ее недостаточно, чтобы провернуть двигатель. Обычно в этом случае происходит, когда вы нажимаете кнопку «Пуск», приборная панель начинает мигать, но больше ничего не происходит.

Также может быть и неисправность электрооборудования как на этой Теане. Или на этом крузере 200. Но такие проблемы решаются только в сервисе.

Источник

Не заводится двигатель Мазда CX-5 — выясняем причины

Нередко даже опытные автолюбители, тщательно следящие за состоянием авто, сталкиваются с тем, что двигатель попросту не заводится. И даже такой надежный автомобиль как мазда СХ5 может рано или поздно дать сбой. Машины японского автоконцерна достаточно сложны в своем внутреннем устройстве, здесь много электроники и специфических автосистем, однако простейшую самостоятельную диагностику все же можно провести.

Общие причины

Если Мазда СХ 5 не заводится, необходимо в первую очередь проверить, все ли в порядке с базовыми «условиями запуска»:

Эти причины неисправности характерны для новичков, но могут озадачить и опытного, но усталого или рассеянного водителя. Если машина сразу начинает издавать слабые и странные звуки, ей как будто не хватает мощности на прокрутку стартера, это причина проверить аккумулятор. Фактически автомобиль даже не глохнет, а не заводится вообще. Мазды требуют от аккумулятора хорошего уровня заряда и при этом системы потребляют достаточно много электричества.

Опытные владельцы знают, что аккумуляторы изнашиваются при такой эксплуатации достаточно быстро и их следует вовремя менять. Способ исправления этого недостатка – простое «прикуривание». Но для начала следует осмотреть клеммы: в сырую погоду, при повышенной влажности воздуха ржавчина может существенно повлиять на состояние внутренних узлов авто. Кроме того, в процессе длительной эксплуатации они могут просто отойти.

Проблема с бензином решается еще проще и также просто диагностируется. Даже если казалось, что топлива достаточно, а машина все равно глохнет, следует обратить внимание на ее положение. Баки у мазды имеют достаточно плоскую форму, и если машина стоит под определенным уклоном, бензин просто стекает в угол, недоступный для насоса. Можно попробовать просто столкнуть автомобиль на ровную поверхность.

Специфические поломки

Мазда СХ 5 – машина с множеством внутренних датчиков. К тому же, производитель позаботился об отличной системе самодиагностики машины. Поэтому, если машина заглохла, следует обратить внимание, не появилась ли какая-либо ошибка. Она может однозначно подсказать причину поломки. Если ситуация повторяется регулярно, Мазда завелась не с первого раза, лучшим решением будет отправиться на диагностику. Нередко причиной являются поломки в электронном управлении или в электрической сети. Для пятой модели это вполне характерно.

Следует также обратить внимание на то, как работает авто во время коротких остановок. Пятая модель оснащена функцией i-stop, но авто не должно полностью глохнуть в рабочем состоянии. Однако иногда именно это и происходит. Если авто сразу после этого заводится, можно попробовать подзарядить аккумулятор. Если же ситуация повторяется и после этого, следует обратиться к официальному дилеру, поскольку самостоятельно с этой системой справиться практически невозможно.

Еще одно слабое место этого автомобиля – бензиновый насос. Сама деталь вполне качественная, однако, она крайне чувствительна к качеству топлива, а вот оно нередко подводит. Если машина глохнет регулярно или же вообще не заводится, можно пробовать в сервисе подключить насос отдельно от авто. Владельцам Мазды нужно помнить, что у этих машин, независимо от модели, насос работает очень тихо и поэтому отсутствие звука срабатывания еще не говорит о поломке. Выйти из строя может даже провод питания насоса, что также следует учитывать. В этом случае проблемы будут появляться регулярно и только затем машина совсем не заведется.

С качеством топлива может быть связана и другая распространенная неисправность пятой модели – загрязненность заслонки дросселя. Эта особенность Мазды СХ 5 особенно ярко проявляется при слабо отрицательных температурах. К примеру, авто может заводиться в минус 20, но не схватывать зажигание в минус 10. Это распространенная ситуация, поэтому осенью следует тщательно промыть заслонку. Вообще данную особенность модели испытывают на себе многие владельцы Мазды СХ 5 самых первых выпусков. Официальная версия производителя – плохое качество топлива.

Как и для любой другой Мазды, для СХ 5 актуальны и такие причины плохого старта:

Определить плохое «самочувствие» свечей можно еще до того, как авто не заведется. Машина и двигатель в частности будут работать не так резво, а производительность существенно упадет. Ждать отказа при запуске не стоит, свечи для Мазды стоят не настолько дорого. В качестве профилактики подобных проблем следует регулярно менять топливный фильтр и следить за состоянием инжектора. Замена этих деталей часто решает проблему сложного запуска Мазды СХ 5. Стартер чаще всего выдает себя через фары: если оптика горит ярко без работающего движка и значительно теряет силу света в момент неудачного старта, скорее всего, дело в соленоидах стартера.

Источник

Mazda 6 GH 2.5 ставим точку в блок иммо (не заводится Mazda 6)

Всем доброго времени суток!
Решил поделится решением своей проблемы, которая вопреки всему возникла не в зимнее, а в летнее время.
Неисправность возникла только по моему недосмотру и разгельдяйству.
А дело произошло так: собрался на работу в ночную смену, сажусь в машину, жму педаль сцепления и кнопку, зажигание включилось, но — машина не завелась. Думаю что глюк, может нога на педали дрогнула или кнопку не до конца нажал, пробую еще раз — все тухнет. У меня небольшая паника(на работу же нужно ехать), не включается зажигание, не смог закрыть даже окна. Быстро лезу в блоки предохранителей, визуальный осмотр ничего не показал. Вызвал такси. Всю ночь лазил по форумам во вред работе, оказывается не у меня одного такая проблема(именно на Машках 2.5 на кнопке старт-стоп), и куча людей ломая голову над этим вопросом, не дают победоносного ответа на эту тему, почему так произошло и как этого избежать. Перепробовав все варианты предлагаемые диванными экспертами — результат 0! Посредством интенсивного нагугливания информации за 3-5 дней пока стоит машина, в голове выстроился обоснованный и главное логичный план к действиям.
На драйве уже есть история как у меня, пытаясь вникнуть в проблему ее нашла жена, можете посмотреть как оно было: www.drive2.ru/l/464838607803253449/
Объясню как все таки это произошло со стороны электроники авто:
— Высадился аккумулятор(на кануне я менял топливный фильтр, а клемму не снимал, так как нуждался в свете от лампы в салоне)
— Моторчик защелки блокировки руля в следствии низкого заряда не смог толкнуть шток.(Проехав от места замены до дома, вышел из машины не заметив красного ключа на приборке и не заблокированного руля)
— В блоке иммобилайзера прописывается «попытка угона»(так как защелка не сработала, все с этого момента у вас есть на сколько я помню 54 часа или 5 заводов, для того чтобы ехать в дилер для снятия этой ошибки)
— Машина в аварийном режиме, руль не заблокирован, зажигание не включается ни в одно положение(с данного времени это недвижимость)
И наконец то решение окончательное и без поворотное:
Скажу на перед: если у вас есть хороший диагностический сканер — считайте что вам очень повезло и не придется обращаться вообще ни к кому!
1. Идете за новым аккумулятором- это не обсуждается!(и это самый главный пункт)

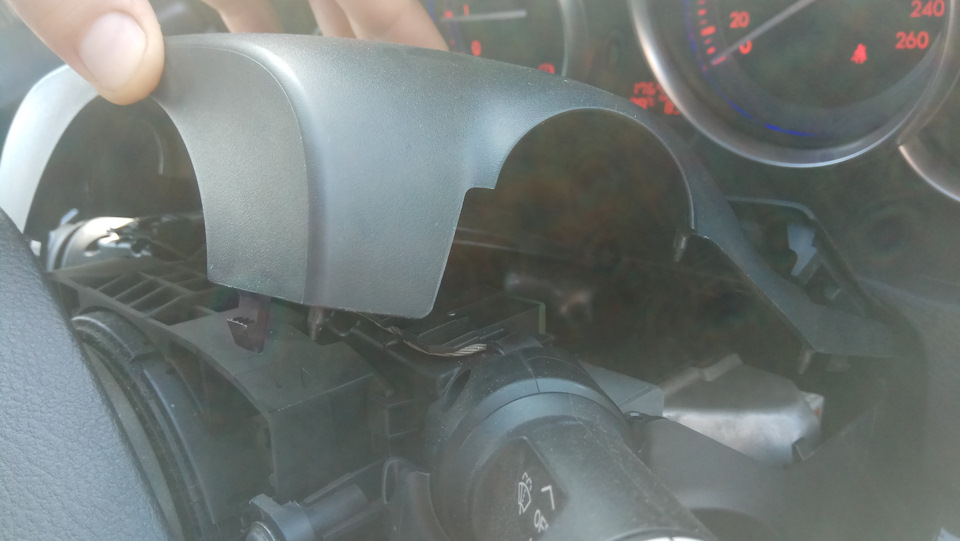

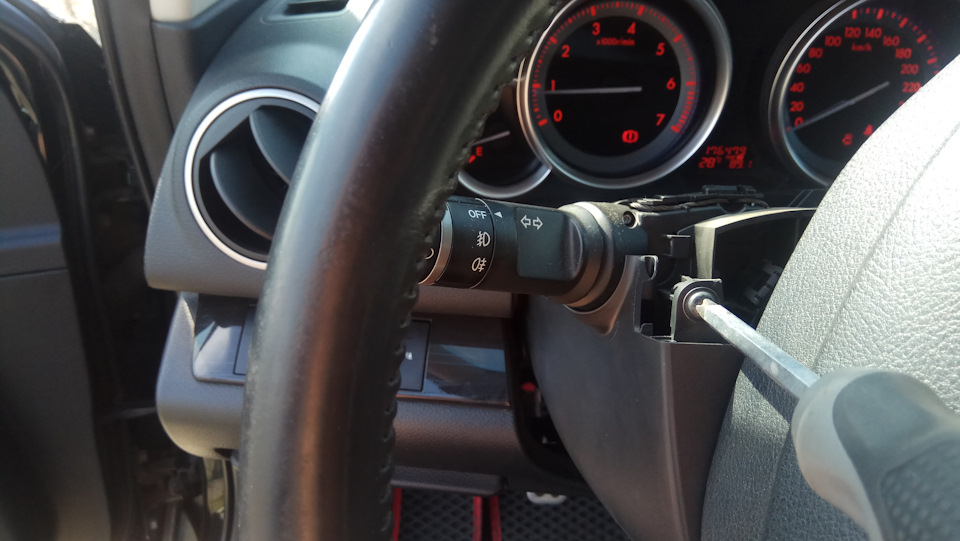

2. Снимаете обшивку рулевой колонки

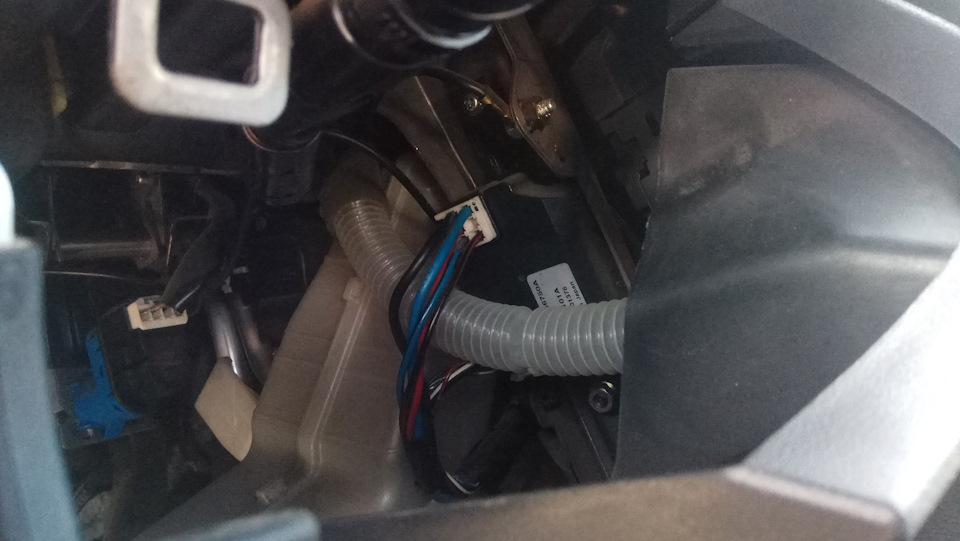

3. Выдергиваем фишку с силовыми проводами из блока иммо

4. Замыкаем между собой 2 провода(черный плюс и синий зажигание)

5. Подключаем диагностический сканер и ищем блок RFA(RKE) — это иммобилайзер
6. Сносим нафиг все ошибки

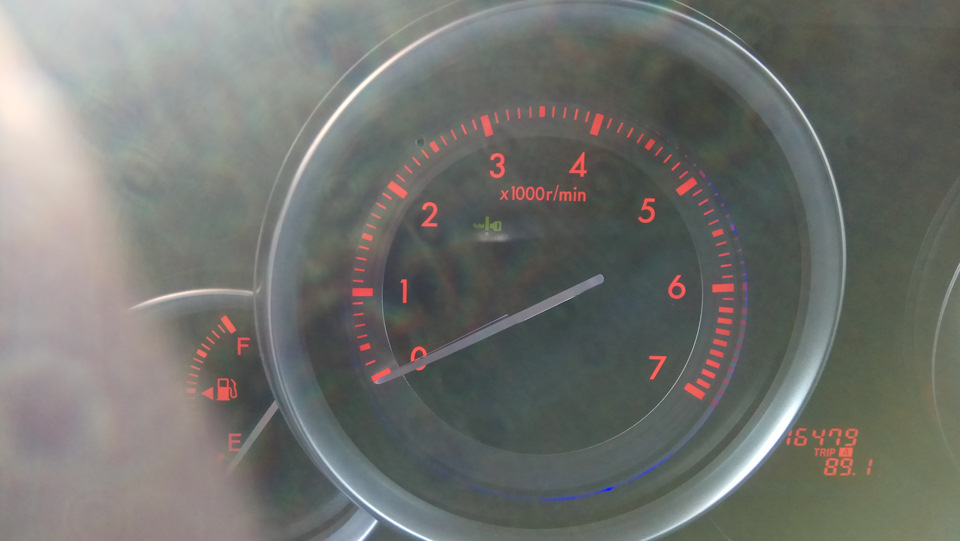

7. Отключаем сканер и заводим машину(пуск принудительный — держим кнопку и педаль пока стартер не запустит двигатель)
8. Глушим двигатель
9. Выходим из автомобиля, закрываем дверь, закрываем/открываем центральный замок с пульта
10. Открываем дверь, садимся в авто нажимаем педаль сцепления, наслаждаясь зеленой лампочкой, коротким нажатием заводим автомобиль и мчим в закат!

Цена вопроса:
Новый аккумулятор, мне обошелся с условием сдачи 2-х отработавших 4100р
И если нет сканера, то ищете диагноста с невысокими алчными запросами, конкретно у моего хватило совести содрать с меня 500р, с тем условием, что все вышеизложенные танцы с бубном я делал сам, просто одолжив у него прибор.

Источник

Всё что вы хотели знать о системе i-stop, но боялись спросить

Очень много однотипных вопросов получаю в последнее время по поводу работы системы i-stop, замены аккумулятора и порядка зарядки аккумулятора. В большинстве своём данная информация хоть и разрозненно, но уже имеется в некоторых темах моих БЖ, но по прошествии времени появляется дополнительная информация, в т.ч. и из опыта пользования системой i-stop на Mazda CX-5. Поэтому, ввиду появления у меня дополнительной информации, а так же её систематизации — решил заодно аккумулировать всё и сразу в одном месте все общеизвестные технические нюансы системы i-stop и расположу данную информацию по порядку.

1. Итак, сначала я расскажу о некоторых малоизвестных технических нюансах системы i-stop.
(вся информация не придумана лично мной, а почерпнута в основном из самых свежих зарубежных официальных источников)

Mazda CX-5 оборудована так называемой «интеллектуальной системой зарядки» (смарт-зарядка), которая способна регулировать мощность генератора в зависимости от потребностей автомобиля. Упрощенно говоря, выходная мощность генератора регулируется в зависимости от частоты вращения двигателя, температуры охлаждающей жидкости двигателя, температуры окружающей среды и напряжения батареи.
• На основе точной информации о фактическом состоянии SOC батареи (SOC — степень заряженности АКБ), можно уменьшить мощность генератора в определенных условиях движения, обеспечивая при этом достаточный потенциал для последующей возможности перезапустить двигатель системой i-stop.
• Система смарт-зарядки использует датчик тока для определения SOC батареи. В различных условиях мощность генератора уменьшается до тех пор, пока позволяет SOC батареи, и, используется кинетическая энергия транспортного средства, вместо того, чтобы задействовать мощность двигателя. Таким образом так же достигается и уменьшение расхода топлива.
• Во время уменьшения подачи топлива (при замедлении или торможении двигателем), PCM повышает напряжение генератора и накапливает электрическую энергию в аккумуляторной батарее. В то время, когда нет торможения двигателем, PCM позволяет аккумуляторной батарее разряжаться, снижая нагрузку генератора.
• Помимо состояния АКБ, РСМ контролирует мощность генератора в зависимости от условий работы двигателя таким образом, чтобы как можно чаще снижать мощность генератора, и, следовательно, нагрузку — для экономии топлива.
• Сразу после запуска двигателя нагрузка генератора снижается для зарядки АКБ только до необходимого уровня в соответствии с её состоянием для обеспечения стабильного холостого хода.
• При запуске двигателя системой i-stop, PCM посылает сигнал для стабилизации напряжения на DC-DC преобразователь, так что в бортовой сети при перезапуске не будет скачка напряжения — напряжение во время перезапуска двигателя держится 11,5 — 12,5 V.

Датчик тока АКБ расположен между отрицательным выводом аккумулятора и батарейным кабелем и контролирует заряд батареи и ток разряда для определения SOC батареи.
• Датчик тока использует точный шунт, который измеряет падение напряжения на пути тока, а так же датчик Холла, который измеряет магнитное поле, создаваемое током.
• Так же, датчик тока включает в себя терморезистор, который опосредовано измеряет температуру аккумулятора в качестве эталона для вычисления температуры электролита. Показания терморезистора используются в качестве поправочного коэффициента для определения SOC батареи. Сопротивление терморезистора уменьшается по мере увеличения температуры электролита и увеличивается если температура электролита уменьшается.
• Ток и напряжение аккумуляторной батареи, температура на клемме передаются в PCM по LIN протоколу (Local Interconnect Network — это дополнение к протоколу CAN, передает данные по одному проводу).

Без датчика тока PCM (контрольный модуль, «мозги машины») не сможет правильно определить состояние батареи, что может привести к недостаточному заряду и/или выхода из строя систем. SOC батареи имеет важное значение.

Здесь показано расположение датчика тока:

1 — датчик тока в колодке
2 — «минусовый» батарейный кабель.

Система остановки и перезапуска двигателя в холостом режиме i-stop от Mazda, как и другие подобные системы позволяют сэкономить приблизительно 10% топлива за счет остановки двигателя автомобиля в режиме холостого хода. Но, в отличие от других систем, использующих стартер для перезапуска двигателя, система i-stop осуществляет перезапуск двигателя методом впрыска в один из цилиндров топливной смеси и дальнейшего ее поджига. Но, что интересно, стартер всё равно принимает участие в пуске двигателя, хоть на него и не ложится основная нагрузка. И хотя обороты двигателя в момент пуска поддерживаются стартерным мотором, специфика i-stop здесь состоит как раз в том, что двигатель работает почти полностью на энергии вспышки. Стартер просто помогает произвести пуск и «докручивает».

На схемке видно какое участие принимает стартер:

Примечание:
Система i-stop на Mazda СХ-5 срабатывает не всегда, а только при определенных условиях. Условия для срабатывания системы i-stop и перезапуска двигателя изложены мной здесь:

Скачать полностью одним файлом в формате PDF эту информацию можно здесь.

Если при выключенном на холостых оборотах двигателе перевести рычаг из положения D в положение N, или из положения D в положение P, то при снятии ноги с педали тормоза двигатель автоматически не запустится. Если еще раз нажать педаль тормоза и перевести рычаг переключения передач в положение D или R, двигатель повторно запустится.

Если при выключенном на холостых оборотах двигателе открыть капот, расстегнуть ремень безопасности водителя и открыть водительскую дверь — загорится предупреждающий индикатор i-stop (оранжевый), и в целях безопасности при снятии ноги с педали тормоза двигатель автоматически не запустится.

2. Далее, один из важных вопросов функционирования i-stop — аккумулятор (АКБ).

Для автомобилей Mazda с системой i-stop второго поколения используются специальные аккумуляторы (EFB — Enhanced Flooded Battery). По настоящее время могут быть использованы для автомобилей Skyactiv-G батареи типа Q85 и для Skyactiv-D — типа T110, а так же батареи фирмы Exide и некоторые другие (например, YUASA).

Дату изготовления первых АКБ (Q-85) можно определить исходя из приведенного ниже скриншота:

Основной параметр состояния АКБ — это параметр SOC (State Of Charge) (в PID отображается как Batt_Soc), показывает в процентном отношении степень заряженности АКБ (почти как на смартфонах вверху экрана отображается степень заряженности батарейки).

Соответствие степени заряженности АКБ, плотности электролита и напряжения можно посмотреть здесь:

Если плотность электролита меньше чем 1,22 г/см3 или напряжение батареи ниже 12,4 В (SOC ниже 75%), батарея нуждается в подзарядке. Если плотность электролита аккумуляторной батареи составляет менее 1,17 г/см3 (Battery SOC составляет менее 25%), то такая батарея подлежит замене новой, так как в этом случае восстановить нормальное функционирование аккумуляторной батареи с помощью ее заряда уже невозможно.

ВНИМАНИЕ: Все цифры и измерения указаны при температуре окружающей среды 20°С!

Текущее значение параметра Battery SOC:
— можно увидеть подключив к автомобилю дилерскую диагностическую систему M-MDS;
— можно увидеть в программе ForScan подключив её к автомобилю через диагностический разъем ELM37;
— можно самому рассчитать используя измеренные значения плотности электролита в соответствии с таблицей:

Для надлежащего функционирования системы i-stop, необходимо, чтобы значение параметра аккумуляторной батареи Battery SOC составляло не менее 65% (минимальное предельное значение SOC, необходимое для срабатывания системы i-stop). С целью снижения разряда АКБ при уменьшении значения SOC до 74% и менее время функционирования системы i-stop сокращается.

При длительных простоях АКБ постепенно саморазряжается. Скорость саморазряда зависит от типа батареи и температуры окружающей среды. Примерная скорость саморазряда обычной свинцово-кислотной батареи составляет около 0,1 В в месяц при средней температуре окружающей среды около 10°С. Скорость саморазряда примерно удваивается с каждым повышением на 10°С. И это просто сам АКБ (не подключенный) при хранении. В автомобиле же при обычном нормальном использовании SOC уменьшается на 1,16% в день, а при отключении отрицательного кабеля от клеммы АКБ — SOC уменьшается на 0,17% в день. Это без учета установленной вами сигнализации и других возможных дополнительных питаемых от АКБ систем на выключенном авто.

Токи утечки у СХ-5 составляют:
— на выключенном автомобиле при закрытии всех дверей и капота в первые 30 минут — 40-65 мА;
— на выключенном автомобиле при закрытии всех дверей и капота после 30 минут — 25-45 мА (автомобиль переходит в «спящий режим»).

Эти данные следует учитывать (и рассчитывать), ставя свой автомобиль на длительное хранение (например, в отпуске).

3. Зарядка аккумулятора.

Без этого на современных Mazda, оборудованных системой i-stop — никак… особенно когда часто и подолгу срабатывает эта система. И, если летом потребителей энергии, высасывающих драгоценные вольты из АКБ на заглохшем автомобиле — мало и система функционирует более-менее нормально, то зимой — беда… порой в мороз можно не завести автомобиль ввиду ранее сильно подсаженного системой i-stop АКБ.

Из технических описаний известно, что двигатель глушится системой i-stop даже если напряжение АКБ чуть выше 11,2 В и может просаживать заряд АКБ вплоть до 7,45 В в отдельных случаях.

Ввиду этого Mazda рекомендует заряжать АКБ:
— установленный и работающий в автомобиле — каждые 2 месяца.
— хранящийся вне автомобиля (например, в гараже) — каждые 4 месяца.

В настоящее время Mazda рекомендует заряжать свои аккумуляторы в стандартном «медленном» режиме постоянным током:
— для 48A·h/5HR, 60A·h/20HR: 4,5 — 5,5 A
— для 52A·h/5HR, 65A·h/20HR: 5,0 — 6,0 A

Сразу после зарядки напряжение на клеммах может быть увеличенным; прежде чем измерять SOC, напряжение или плотность — дайте АКБ отстояться не менее 1 часа (желательно 6-48 часов) пока состояние батареи не стабилизируется. В этот период так же не рекомендуется проводить инициализацию состояния АКБ.

Для тех, кто приобрел зарядное устройство СТЕК MXS 10 с датчиком температуры (или подобные) стоит учитывать, что при подключении датчика температуры зарядное устройство корректирует процесс зарядки в зависимости от внешней температуры воздуха.
Например, недавно я заряжал старый АКБ (снятый 12 месяцев назад с СХ-5) на балконе при температуре +5 градусов и измерял параметры зарядки. Исходное напряжение АКБ перед зарядкой было 12,54 В. СТЕК во всех режимах выдал более высокие напряжения, чем положено и особенно на 6 этапе программы зарядки. При этом, отключив датчик температуры — зарядное устройство выдавало на зарядку напряжения в соответствии с инструкцией. Т.е. СТЕК реально корректирует процесс заряда в зависимости от показаний датчика температуры, что весьма полезно для заряда в зимнее время при температурах, отличающихся от стандартных (20-25 градусов).

Если бы зарядка происходила бы на автомобиле без предварительного снятия клемм — электроника автомобиля могла бы выйти из строя! Это — следует учитывать.

Вот такие значения я получил в режиме зарядки Recond (при температуре воздуха +5°C):

При нормальных режимах зарядки (когда выходное напряжение зарядного устройства не превышает 15 вольт) — АКБ можно заряжать не снимая с автомобиля и не отключая клемм (что многие так и делают, дабы не проводить в последующем процесс инициализации состояния АКБ). При такой зарядке плюсовой вывод зарядного устройства соединяется непосредственно с плюсовой клеммой АКБ, минусовой вывод — соединяется с массой автомобиля (рядом с АКБ на левой стойке есть место для соединения с корпусом автомобиля, там минусовый кабель идущий от АКБ соединяется с корпусом кузова).

Примечание:
Напряжение полностью заряженной аккумуляторной батареи без нагрузки должно находиться в пределах 12,6 — 12,9 В. Напряжение в бортовой сети автомобиля при работающем двигателе несколько выше, чем на клеммах АКБ, и, как правило находится в пределах 13,8-14,8 В. Значение напряжения ниже 13,8 В ведет к недозаряду батареи, а выше 14,4В — к перезаряду. Mazda пишет, что нормальное напряжение АКБ — 12,4 В или более.
К этим значениям в Mazda СХ-5 так же применим принцип влияния внешней температуры (напряжения могут меняться в зависимости от температуры).

4. Инициализация АКБ и инициализация состояния АКБ.

4.1. Инициализация АКБ.

При замене аккумуляторной батареи новой в целях записи в память блока PCM новых параметров (помимо прочего, в память записывается дата установки АКБ и отсчитывается время его функционирования) необходимо выполнить следующие операции процедуры записи в память автомобиля новой АКБ:

Примечание:
— «Выключатель пуска двигателя в состоянии ON (двигатель должен быть выключен)» — это просто два раза нажимаете кнопку пуска двигателя (без нажатия педали тормоза): все электроприборы включатся, двигатель не заведётся;
— в п. 5.2. таблицы на TFT LCD дисплее (в правом колодце панели приборов) желтым шрифтом будет мигать предупреждающее сообщение.

4.2. Инициализация состояния АКБ.

При отсоединении провода от отрицательного вывода аккумуляторной батареи из памяти блока PCM стирается определенная информация. Поэтому после подключения провода к отрицательному выводу аккумуляторной батареи необходимо выполнить следующую последовательность действий:

5. Порядок отключения и подключения клемм к аккумулятору.

По правилам, первым отключается отрицательный вывод, затем — положительный.
Положительный и отрицательный выводы отключаются при полном отключении АКБ (например, при замене АКБ новой, снятии АКБ с автомобиля для зарядки и т.п.). В других случаях (обесточивание, сброс ошибок и т.п.) достаточно отключить только отрицательный вывод. И, если с положительным проводом (а точнее — колодкой), всё всем понятно, то при отключении/подключении отрицательного вывода есть свои нюансы, связанные с наличием датчика тока.

Сначала рассмотрим колодку отрицательного вывода (в котором расположен датчик тока):

Здесь:
1 — Клемма (колодка) с датчиком тока
2 — Отрицательный кабель (провод) с дополнительным тонким проводом
3 — Провода датчика тока (по нему датчик тока передает свои данные в PCM)

Итак, порядок отключения АКБ:
1. Отсоединить провод (3) от датчика тока (1) на отрицательной клемме АКБ.
2. Отсоединить отрицательную клемму от вывода АКБ (размер ключа на 10), т.е. снять колодку с датчиком тока (1) и прикрученным к нему отрицательным кабелем (2) с клеммы.
3. Отсоединить положительную клемму от вывода АКБ (размер ключа на 10).
Примечание: Гайки крепления АКБ (прижимной пластины) так же имеют размер 10.

В принципе, при отключении можно не запариваться, а просто открутить гайку и снять полностью всю колодку с датчиком тока и проводами. Тонкий провод, подключенный к датчику тока, можно уже потом отключить.

Порядок подключения АКБ:
Подключение выполняется в обратном порядке. Подключение отрицательной клеммы АКБ необходимо выполнить до подключения провода датчика тока. Если провод датчика тока будет подключен раньше клеммы, то блок PCM может ошибочно определить, что от датчика тока поступает сигнал, и сохранить некорректные параметры состояния АКБ. Согласно официальной информации:
1. Подключить положительную клемму (колодку).
2. Подключить отрицательную клемму (колодку с датчиком тока) (1) с прикрученным к клемме отрицательным проводом (2) к отрицательному выводу АКБ.
3. Подключить провод (3) к датчику тока (1).

Не будет ошибкой (а я делаю именно таким способом), если не отключать тонкие провода от датчика тока, а просто обесточить РСМ, т.е.:
1. Снять с отрицательной клеммы АКБ всю колодку. Не отключать провод (3) от датчика тока (1), а открутить гайку на 12, разъединив колодку датчика тока (1) с толстым отрицательным кабелем (2).
2. Устанавливать на клемму АКБ сначала колодку (1), а потом к ней прикручивается толстый отрицательный кабель (2).
В этом случае, хотя датчик тока, установленный первым на отрицательную клемму и передаёт данные по тонкому проводу, но т.к. толстый отрицательный кабель еще не прикручен к колодке датчика тока — то и нет питания на блоке РСМ.

Возможно, насчет этого варианта подключения я и не прав, если что — поправьте.

Данные инструкции (по последовательности подключения АКБ, инициализации АКБ и инициализации состояния АКБ) мной собраны в один PDF файл для простоты распечатки (у каждого владельца СХ-5 должна быть такая инструкция в машине), который можно скачать здесь.

После выполнения инициализации состояния аккумуляторной батареи значение SOC может отображаться «0%», пока состояние батареи не стабилизируется. Для стабилизации состояния батареи необходимо 6-48 часов после выключения двигателя и питания (тем не менее, в течение этого периода времени система функционирует).

Если отсоединялся провод от отрицательного вывода аккумуляторной батареи, так же нужно произвести настройку следующих систем (восстановить настройки, установленные до отключения провода от отрицательного вывода аккумуляторной батареи):
— электрических стеклоподъёмников;
— вентиляционного люка в крыше;
— часов и аудиосистемы;
— инициализацию системы контроля давления в шинах.

Примечание:
Если вы заряжали АКБ не снимая с автомобиля и не отключая клемм от АКБ — инициализацию состояния АКБ делать нужно так же в обязательном порядке (для записи в память новых/изменившихся после зарядки показаний состояния заряженности АКБ). Возможно, инициализацию не удастся провести пока всё равно не будет снята/надета клемма с отрицательным выводом (т.е. возможно нужна будет «перезагрузка» (обнуление данных перед записью новых)).

6. Итак, краткие итоги:

— при замене старой АКБ новой — необходимо произвести инициализацию АКБ (прописать АКБ в систему) (см. п. 4.1).
— при любом отключении отрицательного провода от клеммы АКБ (более 1 минуты) — ввиду стирания из памяти данных необходимо произвести инициализацию состояния АКБ (см. п. 4.2). Рекомендую при отключении клемм выждать не менее 5 минут до подключения клемм.
— заряд АКБ следует корректировать в зависимости от внешней температуры.
— после заряда АКБ (в случае с отключением клемм проводов автомобиля от АКБ) желательно дать батарее отстояться не менее 6 часов, после чего произвести инициализацию состояния АКБ.
— замеры плотности следует корректировать в зависимости от внешней температуры, измерять её не ранее чем через 8 часов после завершения процесса зарядки.
— отключение/подключение отрицательной клеммы АКБ следует производить в правильной последовательности (см. п. 5).
— если плотность электролита аккумуляторной батареи составляет менее 1,17 г/см3 (Battery SOC – менее 25%) (при 20 град) — АКБ можно смело выбрасывать, т.к. восстановить такую АКБ выйдет дороже.
— проводить инициализацию состояния АКБ только если напряжение на клеммах АКБ составляет от 12,5 до 12,7 В — иначе процесс инициализации не завершится и вы бесконечно долго будете ждать когда погаснет мигающий зеленый значек i-stop на панели приборов.
— i-stop работает при SOC более 68,4%. Частота включений i-stop и время его работы уменьшается, если SOC меньше 75%.

7. Что сделал и как делаю лично я:

— после того как АКБ на СХ-5 пришел кирдык (по моему мнению), я купил новый АКБ Bosch S6 и первым делом сразу зарядил его.
— для зарядки АКБ я предварительно купил автоматическое зарядное устройство СТЕК MXS 10 с датчиком внешней температуры.
— заменив АКБ новым произвел инициализацию АКБ.
— пока АКБ достаточно новый — подзаряжаю его каждые 4 месяца.
— при подзарядке АКБ — снимаю его с автомобиля, т.к. заряжая с датчиком температуры можно сжечь электронику автомобиля (зарядное устройство выдает слишком большое напряжение при отрицательной температуре). Если заряжать без датчика температуры (в холодное время года) — заряжать можно очень долго или вообще не зарядить АКБ как следует, т.к. пониженная температура тормозит протекание химических реакций.
— после подзарядки и установки АКБ на место провожу инициализацию состояния АКБ в соответствии с вышеизложенным алгоритмом, но по следующему примерному расписанию (мне так удобней):
— ставлю на зарядку АКБ утром в выходной день (например в воскресенье) или вечером в субботу;
— заряжание произвожу до вечера воскресенья (не зависимо от того, что зарядка завершена намного раньше);
— устанавливаю в автомобиль заряженный АКБ, соединяю клеммы (в соответствии с инструкцией насчёт последовательности подключения минуса) и так оставляю до утра понедельника (инициализацию не делаю);
— в зависимости от свободного времени, утром в понедельник после приезда на работу или вечером в понедельник, приехав с работы — провожу инициализацию состояния АКБ. Это удобно тем, что состояние заряженности АКБ уже стабилизировалось (прошло более 6 часов с момента окончания зарядки), двигатель уже прогрет после поездки, слишком высокое напряжение АКБ после зарядки уже «прибито» небольшим пробегом на работу/с работы — остается только сделать довольно несложную процедуру инициализации, которая проходит в таком режиме буквально за несколько минут.

Несмотря на то, что я старался всё изложить кратко и понятно, всё равно получилось весьма сложно (для неподготовленного читателя). Но, когда у некоторых владельцев время от времени возникают вопросы — эта запись в БЖ сможет дать большинство ответов.
