Неоновая подсветка ног в авто
Делаем подсветку ног в машине своими руками
Многие автовладельцы интересуются возможностью тюнинга салона автомобиля, а именно установкой подсветки ног. Ведь такая подсветка способна не только украсить, а полностью преобразить даже самое обычное авто. Правильно подобранный цвет, грамотно установленное освещение придаст вашей машине совершенно новый облик, будет радовать не только вас, а и притягивать взгляды окружающих. Множество тюнинг-салонов и автомастерских сегодня предлагают свои услуги по установке подсветки. Однако платить лишние деньги не всегда хочется. Ведь сам процесс монтажа достаточно простой, его может сделать самостоятельно практически каждый.
Рассмотрим, как сделать подсветку ног своими руками.
Сделать подсветку для ног в автомобиле несложно. Существует несколько способов проведения данной процедуры
Что необходимо для монтажа?
Для того чтобы смастерить подсветку ног в машине, вам потребуется минимальное количество материалов и инструментов.
Из материалов вам необходимо приобрести светодиодную или неоновую ленту. Какую именно брать, решать вам. Неоновое освещение, конечно, выглядит гораздо красивее, свет более приятный. Однако оно дороже и требует подключения через блок зажигания, а для этого вам придётся вмешиваться в электросистему автомобиля. Именно потому для подсветки всё же лучше брать светодиоды. Они проще монтируются, недорогие и отличаются простотой монтажа. Длину рассчитайте сами. Все зависит от того, где вы будете устанавливать ленту, и что именно вы будете освещать: только передние сидения или же решитесь на подсветку ног пассажирских задних сидений. Также важно определиться с цветом самой ленты. Ведь освещение должно гармонировать с дизайном салона.
Ещё вам понадобится провод (до 5 метров), термоусадочная трубка и клей. Если есть желание повозиться, то можно дополнительно приобрести контроллер для регулирования яркости освещения, пульт управления и выключатель.
Монтаж светодиодной ленты
Перед тем как устанавливать подсветку ног в автомобиле своими руками, следует определиться, где вы будете крепить саму ленту.
Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.
После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.
После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.
Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.
Подключение
В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.
К освещению салона
Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.
Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.
От прикуривателя
В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.
От габаритов
При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.
Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.
Выводы
Подсветка ног в машине — это оригинальный способ украсить свой автомобиль. Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.
«Неоновая» подсветка ног в автомобиле (на каждую дверь отдельно)
Вот наконец то я и закончил (практически) свою гениальную идею, сделать неоновую подсветку ног в салоне.
Итак, для этого мне понадобилось:

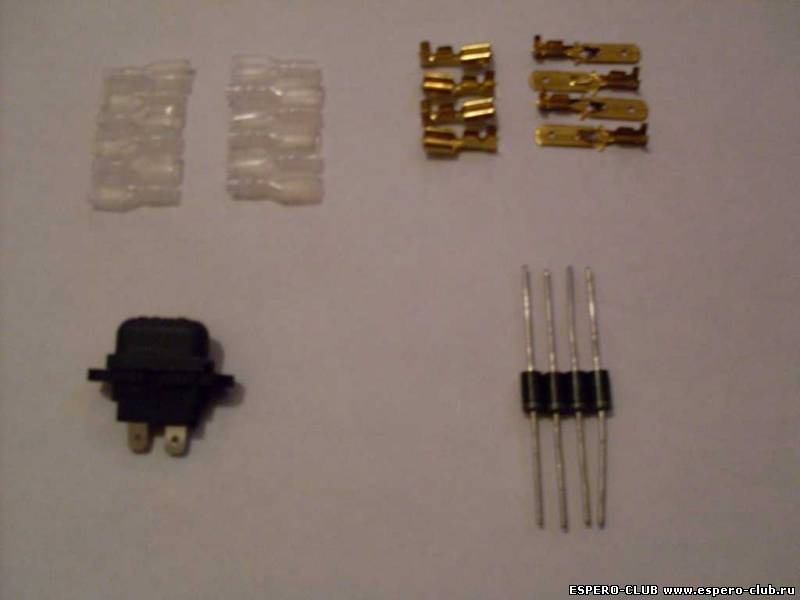

1) Клеммы автомобильные мама – папа
2) Кембрики на клеммы
3) Корпус предохранителя (я решил раскидать их через предохранитель)
4) Диоды (полупроводники) для размыкания концевиков

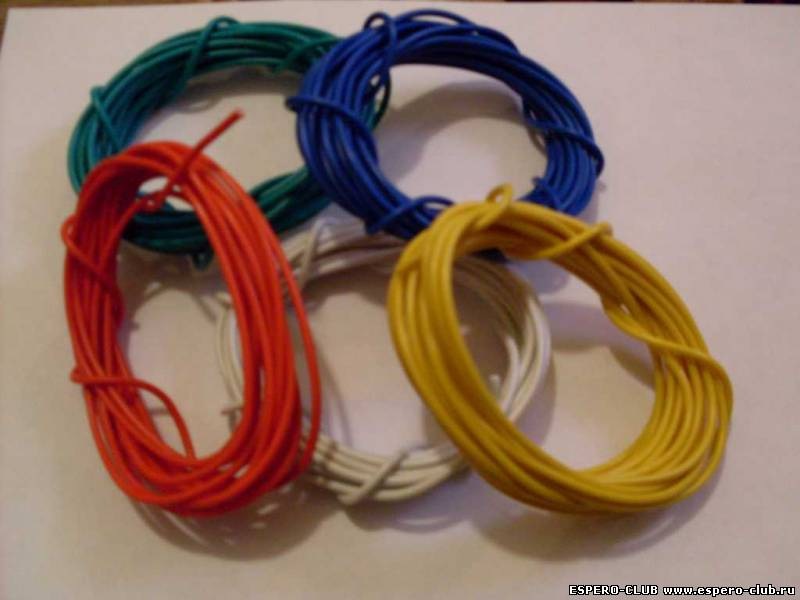

5) 5 цветных проводов по 5 метров каждый

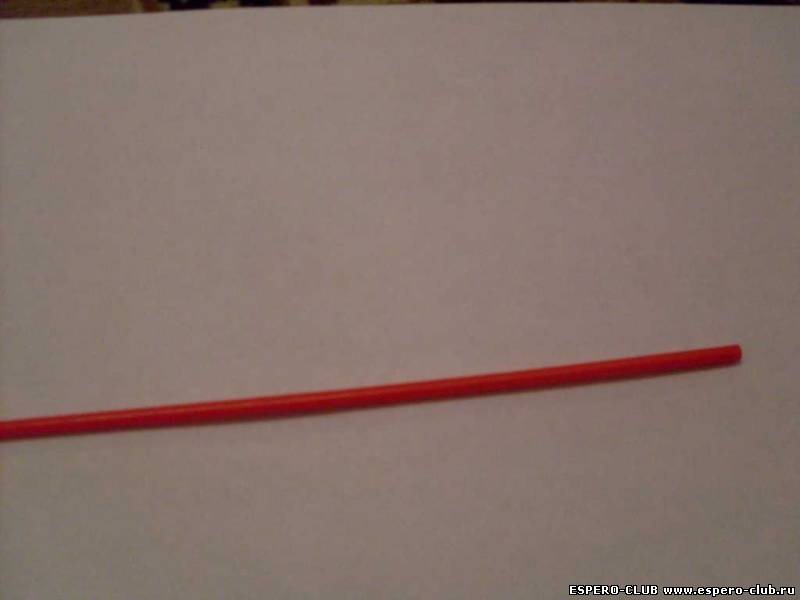

6) Термоусадочная трубка

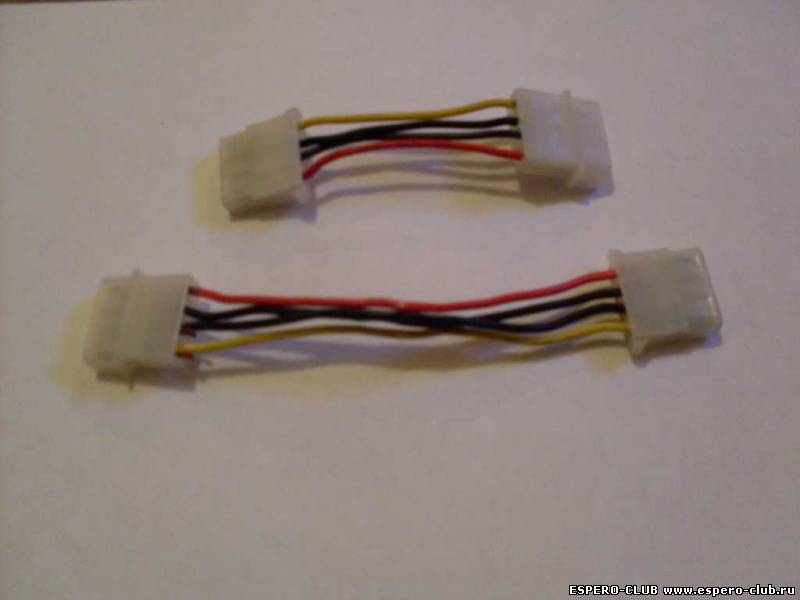

7) Клеммы от питания жесткого диска компьютера (на работе ты не гость…)

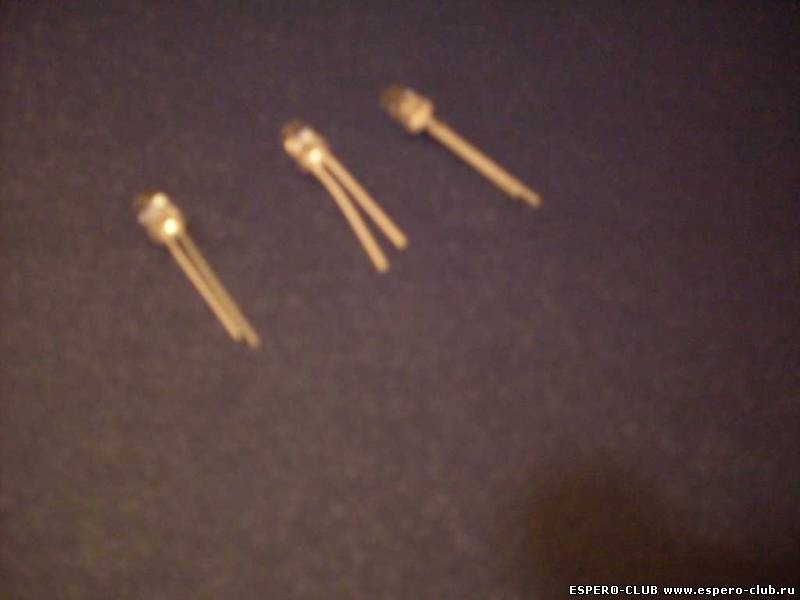

8) Собственно 3-х вольтовые светодиоды (я взял 16 штук)
Цель была минимально нарушить заводскую проводку…
Итак, приступим…

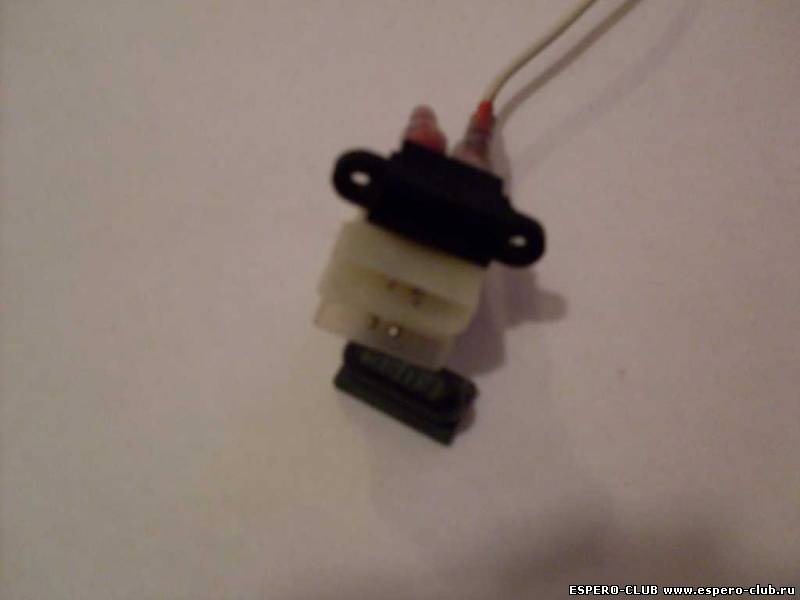

Для начала я состряпал колодку в которую будут подключаться наши лампы и закрепил туда колодку предохранителя.

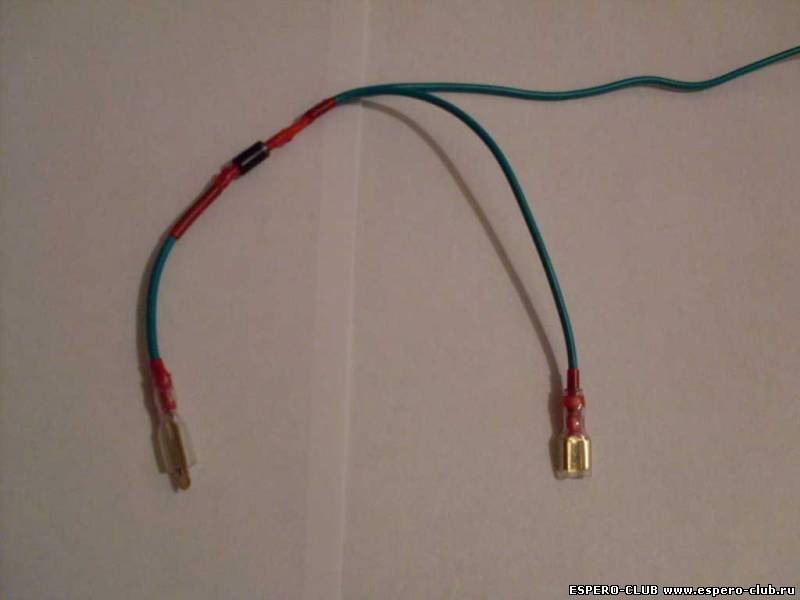

Я собрал переходники для концевиков, чтобы при открытии одной двери, минус проходил только по нему и индикатору открытой двери, для этого вставил в цепь диод на пропускание в сторону индикатора.
Собирать надо в таком порядке: серой полосой полупроводника в сторону клеммы концевика.

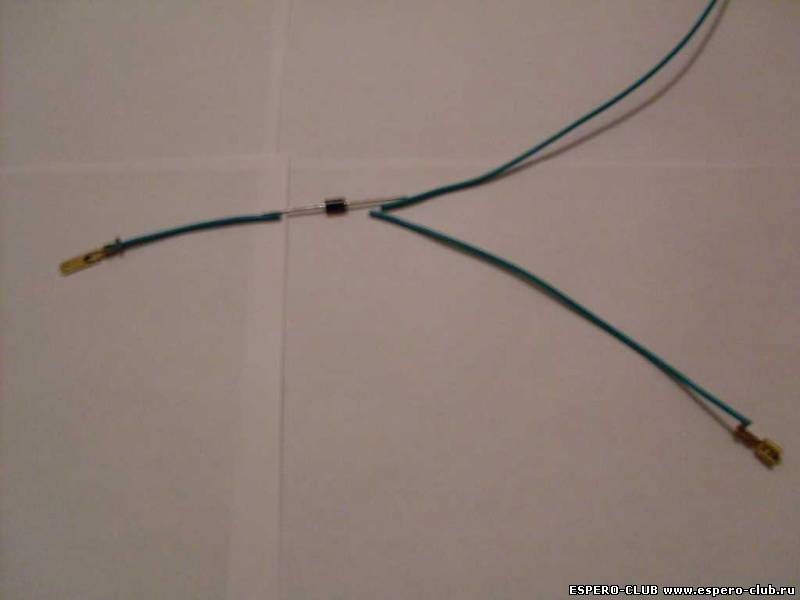

Вот так вот выглядит уже собранная схема, вместо штатной клеммы концевика мы вешаем нашу (в кембрике) а штатную клемму цепляем на папу, который выходит с диода, третий конец провода, это наш минус идущий по салону в колодку ламп.

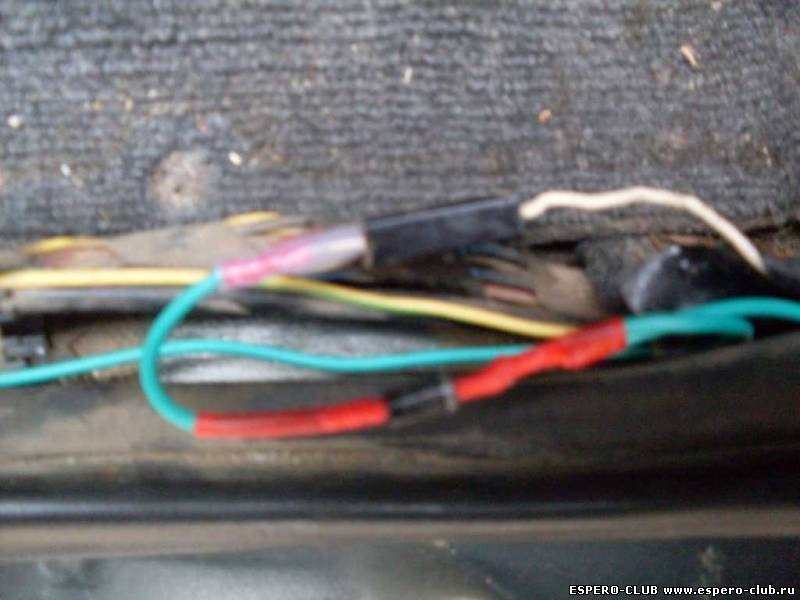

Вот так крепится наш переходник на концевике авто

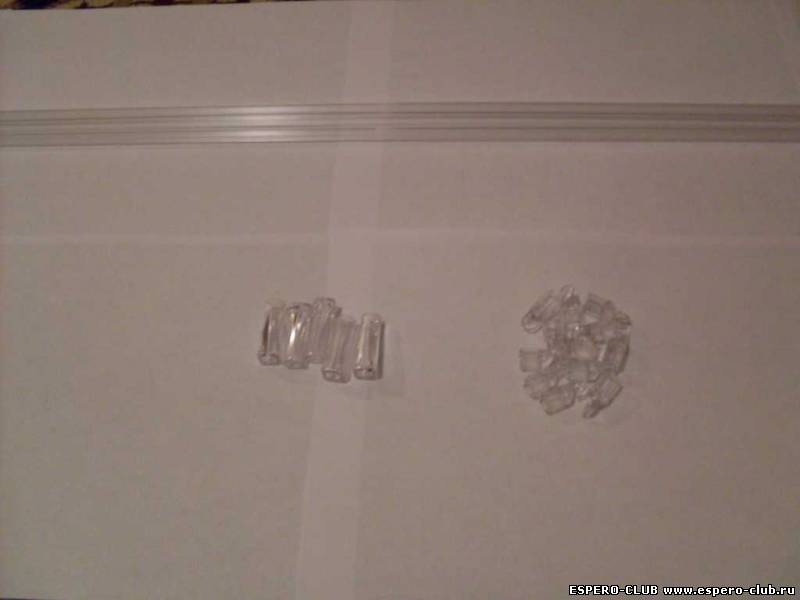

Теперь собираем сами «неоновые лампы», для этого нам понадобятся трубки (я взял 3 штуки по метру каждая, чтобы сделать еще и в багажнике), которые используются для управления жалюзи

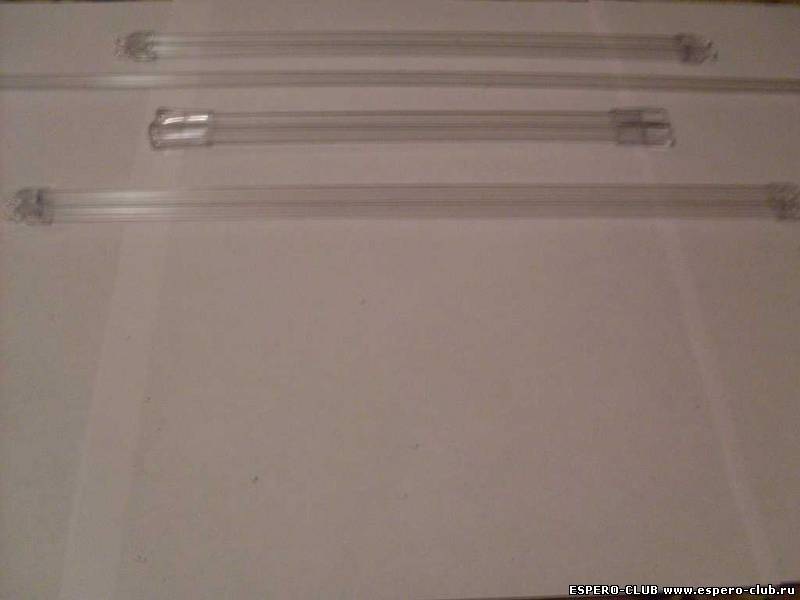

Нарезаем эти самые трубки лобзиком нужной нам для салона длинны.

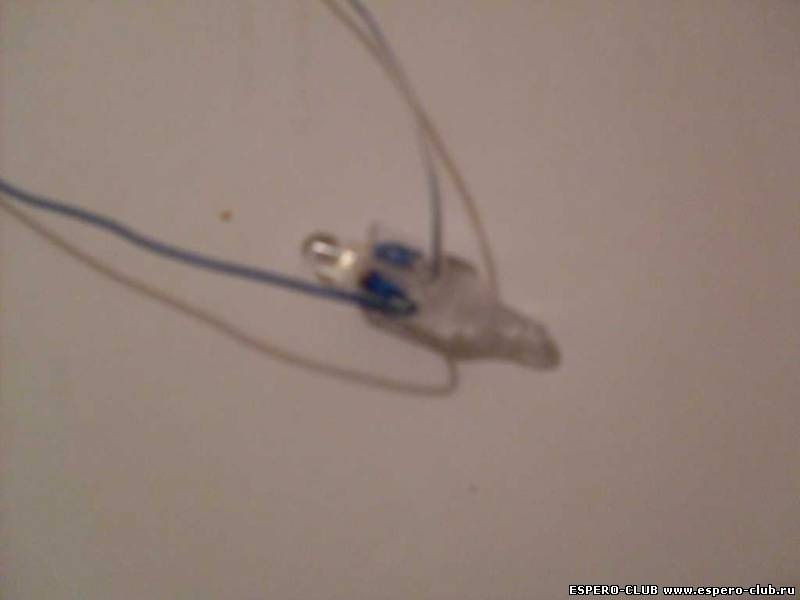

В крючках я проделал две дырки и протянул через них провода витой пары. На них закрепил диод, получил универсальный колпачек-светильник на трубочку.

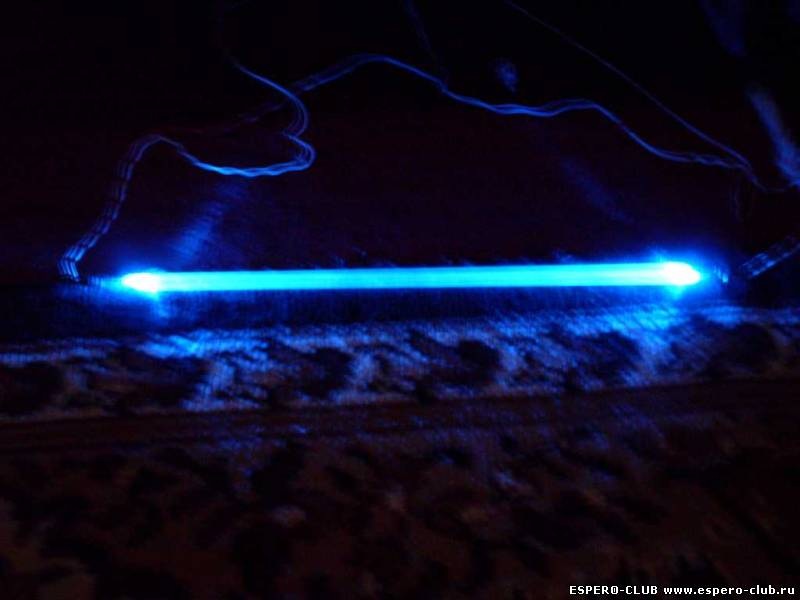

Надеваем эти колпачки на нарезанную нами трубочку, подключаем к блоку питания компьютера, тушим свет и смотрим что получилось…
Делаем клемму на пару таких ламп(прошу прощения, забыл сфотографировать как это выглядит). Повсторяем этот процесс с остальными трубочками и доделав все лампы, бежим в машину подключать и вешать…

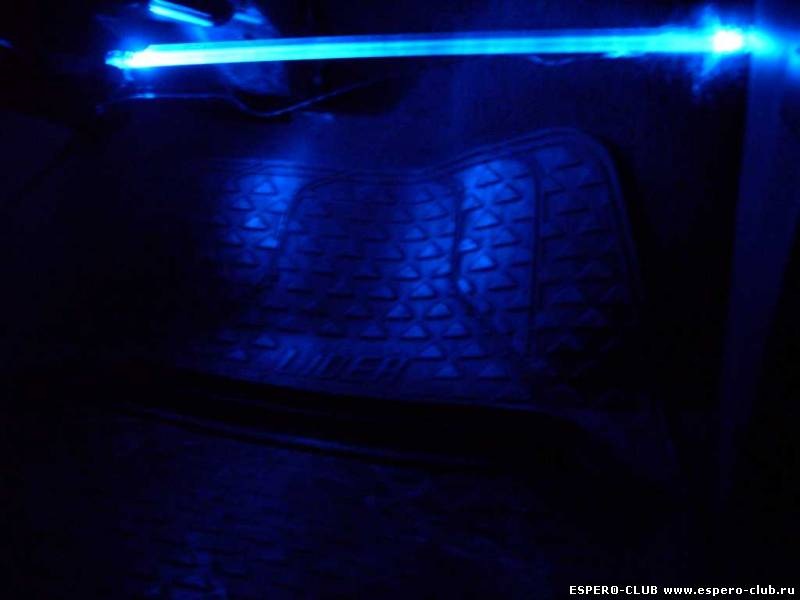

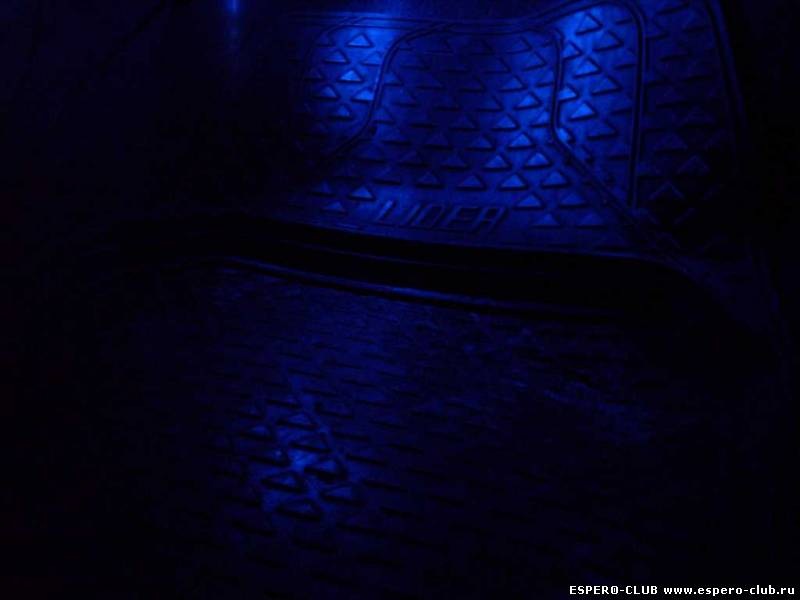

В машине это выглядит вот так.

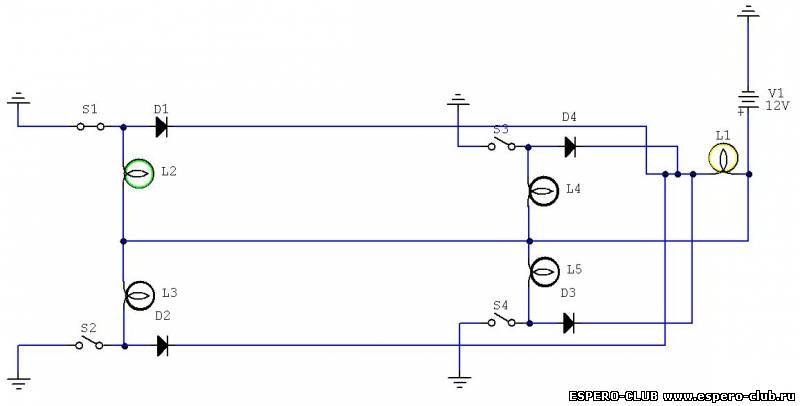

Вот та самая электрическая схема, которую сварганил я, по которой всё собрано и которая реально работает…
Итоговый прайс сего изобретения
Провод (5х5м, это только для разводки по салону, без ламп) — 125 р.
Трубки (3, переводе на лампы — 8шт.) — 90 р.
Колпачки на трубки (дабы закрыть контакты диодов) — 10 р. (достались так сказать на халяву)
Светодиоды (16 шт.) — 160 р.
Диоды (обычные 3-х амперные полупроводники, 5 шт. (4-было на двери и 1 — в багажник)) — 40 р.
Резисторы (7 шт. на 1 КОм) — 21 р.
Термоусадочные трубки (2 шт.) — 24 р.
Подсветка ног в салоне автомобиля
При покупке на авто уже была сделана подсветка ног водителя и переднего пассажира синим цветом (эта функция изначально есть в авто комплектации Ghia). И по началу она меня устраивала, но это до тех пор, пока я не разглядел получше как она реально заколхожена.
В качестве источников света использовались 2 пластиковых блока с тремя светодиодами в каждом. Они были соединены между собой проводом, который был кое как кинут через центральную панель с магнитолой. Этот провод был никак не закреплён, болтался и сильно мешался при выполнении работ за центральной панелью.
Так как все соединения проводов этой подсветки были выполнены на скрутках с изолентой, а светодиодные блоки были приклеены двухсторонним скотчем на нижние панели торпеды, было крайне неудобно выполнять какие-либо работы за этими панелями — после откручивания они практически висели на проводах.
А теперь самое интересное))… Чтобы запитать всю эту «красоту» её автор не смог придумать ничего лучше, как проложить провод от подсветки водительских ног через весь салон в багажное отделение! Провод проходил под нижними панелями левых дверных проёмов, которые крепят края коврового напольного покрытия. В багажнике этот провод был соединён с проводами питания штатной подсветки багажника.
В купе с тем, что я планировал когда-нибудь сделать подсветку ног и для задних пассажиров, было решено убрать весь имеющийся колхоз и сделать всё по уму. В подготовке к переделкам мне очень помогла специальная тема форума Ford Focus Club. После её изучения я смог проверить и убедиться, что на моём авто отсутствует штатная проводка для подсветки ног водителя и переднего пассажира. А у некоторых она может и быть, даже если не подключена:
14 Подсветка ног RGB. История создания (инструкция).
Вот наконец-то я и добрался до того, чтобы рассказать вам о том, как была сделана подсветка ног. Рассказ постараюсь сделать во всех подробностях и ничего не упустить, но если у вас будут вопросы — пишите в комментариях, постараюсь ответить.
Отдельно прошу прощения за то, что так долго заставил ждать — честное слово, хотел написать, но совершенно не было сил после работы уже ни на что… В итоге этот пост писал за 3 раза, сохраняя все в Word… =))) Дальше буду стараться выкладывать все быстрее =) Кстати, фото делал тоже в разные периоды работы над лентой…
Начну свой рассказ с того, что подсветка была сделана с третьего раза, причиной тому было ограниченное время, запас сил и некоторые загвоздки с ее работой после подключения. Тем, кто не читал прошлые записи напомню немного историю создания освещения:
1) Установлена RGB подсветка, но работает от прикуривателя — Подсветка ног RGB. ЧАСТЬ 1
2) Переделано питание — подключение к плафону и сразу проблема — Подсветка ног RGB. ЧАСТЬ 2
3) Переделал схему подключения и все заработало как положено — Подсветка ног RGB. ЧАСТЬ 3
Все предыдущие записи были, своего рода, тизерами, а эта уже будет как полноценная инструкция по установке и подключению RGB ленты.
Маленькое отступление:
Лента подключена так, что при открытии любой двери загорается вся подсветка (впереди и сзади), однако, можно было заморочится капитально и сделать так, чтобы был свет только у той двери, которую открыли или же сделать немного проще, разделив подсветку на левую и правую стороны. В моем случае, с установкой готовой ленты на 4 двери, эти варианты возможны, но несколько проблематичны, однако если делать подсветку с нуля самому (из нарезок ленты и внедрив 4 контроллера), то все было бы куда проще. Самый простой и удобный вариант с независимой подсветкой каждой двери был бы в случае установки одноцветной ленты, у которой кроме «+» и «-» ничего больше нет — меньше проводов тянуть… Лет 5 назад я делал раздельное подключение (слева-справа) на Kia Ceed, если кому-то интересно, то фото результата есть ТУТ.
И так, переходим к самому интересному…
Прокладка провода питания и его подключение
Как уже писал в прошлых записях, я использовал готовый комплект с алиэкспреса с подключением от прикуривателя (покупал вот ЭТОТ КОМПЛЕКТ но есть и куча других, даже с управлением с телефона). Если будете делать раздельную подсветку этот комплект не подойдет — надо будет резать его и докупать еще 3 контроллера (а лучше 4, чтобы все точно были одинаковые и управлялись 1 пультом).
Забегая вперед, сразу скажу, что у меня Qashqai питерской сборки и в отличии от английской у нас нет разъема в ногах переднего пассажира (специально заморачивался и перепроверял, не смотря на записи других «кашкаводов»), так что не надо говорить, что можно было проще подключить, есть разъем и т.д.
Для того, чтобы подсветка работала с открытием\закрытием дверей было принято решение запитать ее от плафона. Тут мне пригодился мультиметр и паяльник… Мультиметром нашел места где есть нужное питание (от центрального переключателя), ну а паяльником припаял небольшой «хвостик» проводов к найденным местам (небольшой потому, как хотел, чтобы все можно было бы легко демонтировать в случае необходимости). Всего я сделал два места соединения проводки («плафон — провод» и «провод — питание ленты»), в каждом месте соединения подключал через 2 пружинные клеммы (отдельно на «+» и отдельно на «-«), все концы проводов предварительно залудил, чтобы не расплетались. Хотел сделать соединение проводов через небольшие компьютерные разъемы, но в праздники и в деревне такого не найти… Пришлось посетить строительный магазин.
Для прокладки питания от плафона вниз к центральной консоли (где стоит салонный фильтр) я хотел использовать простые акустические провода, которыми подключают колонки на музыкальных центрах (их сечения вполне хватает для светодиодных лент), но их под рукой не оказалось и пришлось использовать обычный провод, который используется во всех светильниках (на 220V). Кстати, если хотите тонкий и незаметный провод, можно расплести витую пару (компьютерный сетевой провод) и использовать их — 12V они отлично держат.
Пока был снят плафон, я прокинул провод к лобовому стеклу и стал тянуть его к правой стойке. Далее приоткрыл стойку и потянул провод вниз (кстати, как снять стойку полностью я так и не понял, но оно и не обязательно совсем). Возле торпедо я снимал уплотнитель двери и там появлялась куча свободного места для прокладки провода без усилий. Так провод оказался у бардачка…
Снизу бардачка (за ним) у нас есть отверстия, за которые можно закрепить провод — можно змейкой протянуть по ним, а можно как я, просто закрепив маленькими стяжками (так удобнее на случай демонтажа). Дальше провод пошел под центральную консоль — все места прокладки провода за бардачком зафиксированы стяжками, там навалом мест где их зацепить.
За центральной консолью у нас ОГРОМНОЕ ПУСТОЕ ПРОСТРАНСТВО — там кучу всего можно спрятать… Часть подключения была там спрятана под салонный ковер, чтобы ничего не болталось (там есть заводской разрез).
Под консолью и начинается самое интересное.
В первоначальной схеме подключения ленты была задумка не разбирать питание от прикуривателя ленты, а сделать подключение через разветвитель, но как позже выяснилось, от этой идеи пришлось отказаться. Те, кто внимательно читал мои записи и смотрел видео, помнят, что после подключения у меня была проблема с работой ленты — жила своей жизнью. Хотела включалась, хотела нет и могла включить любые цвета, но не тот что установлен до тех пор, пока вручную не переключал свет плафона…
Одним из моих предположений было то, что слишком много предохранителей на пути к ленте и, видимо, именно оно оказалось верным. В первой схеме подключения я использовал переделанный разветвитель с доработкой в виде предохранителя на входе, а дальше в него включалось питание ленты, в котором также был предохранитель… Когда я искал проблему, попробовал прямое питание ленты (без всех предохранителей) и она отлично заработала, после чего я переделал часть подключения.
Итоговая схема подключения питания ленты оказалась следующей:
Сверху у плафона все осталось как есть (усики, соединение клеммами, провод вниз к полу). Снизу все кардинально поменялось… Вместо разветвителя и питания ленты от прикуривателя я установил регулируемый стабилизатор напряжения от наших китайских друзей (давно уже покупал, а пригодился только сейчас). Между стабилизатором напряжения и проводом питания разрыв на клеммах. Питание ленты от прикуривателя разобрал, оторвал от платы провода, после чего зачистил из и залудил, далее подключил их к выходу со стабилизатора. Кстати, на самом стабилизаторе поставил максимальное напряжение на выходе – мультиметр показал 11.7V, а на входе от плафона идет 12.3V (11.7V для ленты хватает).
Наши китайские друзья в очередной раз показали, что у них все наоборот – белый провод на ленте это «+», а красный «-»… Догадался методом тыка – с первого раза ничего не заработало =) Так что если вы будете ставить такую же ленту, учтите этот нюанс.
В итоге, провод питания ленты на одном конце соединен со стабилизатором напряжения, на другом идет к блоку управления лентой.
Как самостоятельно сделать подсветку ног в машине
Статья подробно знакомит с тем, как монтируется и подключается подсветка ног в автомобиле. Даются разные варианты подключения с пошаговой инструкцией работ, а в завершение предлагается рекомендуемая схема подключения.
Виды включения
Выбираем светотехнику
Для выполнения подсветки ног в салоне машины своими руками применяют одну из двух разновидностей светотехники:
Зоны размещения и направление светового потока
Наравне с выбором световой техники для тюнинга, стоит определиться, как именно она будет расположена в салоне. Здесь возможны варианты:
От выбранного способа напрямую зависит длина светодиодной ленты или неонового шнура, которую нужно будет купить.
Чтобы осветительная полоса выполняла прямые функции, а не слепила, её необходимо грамотно разместить и спрятать незадействованные участки. Для этого используют три зоны:
В основном, это зависит от личных пожеланий и конструктивных нюансов машины.
Главное, что нужно учитывать – подсветка должна «смотреть» строго в пол, а не вверх. Многие по ошибке монтируют освещение прямо на напольное покрытие, и со временем свет начинает мешать, слепить глаза. Этот вид тюнинга создан для подсвечивания строго определённого участка.
Выбираем метод подключения
Водители применяют один из трёх основных методов подключения подсветки для ног:
Теперь – детальнее о каждом способе.
К освещению
При таком варианте монтажа тюнинг зоны ног будет включаться каждый раз при открытии дверей, а также в момент включения освещения салона. Сам монтаж проходит по следующему алгоритму:
Вариант усовершенствования такого метода – установка дополнительного контроллера. За счёт него подсветка будет не тухнуть в один момент, а медленно гаснуть.
К прикуривателю
Другой широко применяемый способ подключения – от автомобильного прикуривателя. Здесь свет будет включаться при открытии дверей. Это – удобный вариант для водителей, которым подсветка во время движения ни к чему. Она задействуется только при посадке и высадке из салона автомобиля.
Нюансы вывода и прокладки кабелей зависят от конкретной модели автомобиля.
К габаритам
В отличие от предыдущих двух способов, этот подразумевает работу подсветки ног вместе с габаритными огнями. Такой тюнинг будет помогать во время поездки в тёмное время суток. Если постоянная работа подсветки не нужна, систему стоит оборудовать дополнительным выключателем. Принцип подключения прост. Плюсовый вывод светодиодной ленты запитывается к любой из лампочек подсветки – например, в бардачке или на панели приборов. Минус же даётся на кузов или, как вариант, к концевику двери.
При подключении к концевику свет будет включаться, только когда открыта дверь и зажжены габариты.
Видео: Установка RGB подсветки за 250р на Ладу Калину.
Подготовка инструмента
Для выполнения стандартного, без дополнительных элементов, монтажа и подключения подсветки зоны ног в машине нужен ряд подручных инструментов:
Это – минимальный набор инструментов. Чтобы сделать дополнительные опции подсветки ног в машине, понадобятся:
Установка подсветки
Для начала, нужно установить ленту в выбранные зоны салона, выполняется так:
