Номер на газовом баллоне автомобиля
Что нужно знать о баллонах каждому владельцу автомобиля с ГБО.
Вы владеете автомобилем с установленным газобаллонным оборудованием?!
Значит Вы должны знать следующее – эксплуатация всех видов баллонов должна осуществляться в соответствии с требованиями ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением».
2. ОБЯЗАТЕЛЬНОЕ ОСВИДЕТЕЛЬСТВОВАНИЕ:
Освидетельствование баллонов включает в себя следующие процедуры:
— осмотр внутренней и внешней поверхности;
— гидравлическое испытание давлением;
— проверку массы и вместимости баллонов;
— пневматическое испытание баллонов.
2.1 Для пропанового стального баллона один раз в 2 года;
2.2 Для метанового баллона из легированной стали один раз в 5 лет
2.3 Для метанового баллона из углеродистой стали один раз в 3 года.
2.4 Для Метановых металлокомпозитных баллонов один раз в 3 года
После освидетельствования допускается восстановление лакокрасочного покрытия и маркировки баллона.
Баллоны, имеющие неразборчивую маркировку, а также бывшие в аварии на автотранспортном средстве, могут быть допущены к дальнейшей эксплуатации только после внеочередного освидетельствования.
3. СЕРТИФИКАТ СООТВЕТСТВИЯ
Сертификат соответствия на баллон имеет временной период, для регистрации в ГИБДД требуется актуальный сертификат, в котором указана модель и тип вашего баллона.
По окончанию срока годности, баллон утилизируется!
Вы спросите, а можно ли использовать баллон законно после окончания срока годности?
Да, можно, но требуется пройти дорогостоящее «Техническое диагностирование», цена которого сопоставима с покупкой нескольких новых баллонов. Проще и безопаснее, купить новый баллон.
Хорошая новость, для владельцев металлических баллонов!:)
Вот пара примеров, что можно сделать с отслужившим верой и правдой баллоном:
Размеры и виды баллонов ГБО: как не ошибиться с выбором?
Размеры баллонов ГБО меняются в широком диапазоне и зависят от его формы. К примеру, цилиндрические емкости имеют диаметр от 29.9 до 49.8 см и вес от 14.6 до 64.5 кг. Тороидальные имеют диаметр на 60, 63 и 65 см. Высота таких изделий составляет от 20 до 27 см, а вес от 23 до 38.1 кг. Бывают и другие размеры, но рассмотренные выше пользуются наибольшим спросом. Ниже подробно поговорим о видах таких сосудов, особенностях информации на корпусе и тонкостях выбора.
Виды баллонов ГБО
При установке газобаллонного оборудования необходимо понимать, какие бывают баллоны для ГБО на авто. Они выпускаются четырех типов:
Также бывают спаренные и сдвоенные сосуды. Они применяются реже, но обслуживать их проще.
Где устанавливаются баллоны
Меньше выбора у седанов. Для них подходят ограниченные виды баллонов для ГБО под пропан. Чаще всего применяется тороидальная емкость, которая устанавливается вместо запускного колеса в багажном отсеке. При этом объем составляет 42-43 литра при размере 20х60 см. Благодаря такой возможности, пространство багажного отсека остается нетронутым. Для экономии пространства можно купить докатку. В таком случае можно иметь запасное колесо, но при этом не занимать место в багажнике.
Цилиндрические сосуды, применяемые для легковых автомобилей, имеют размеры от 20 до 45 см. Точный параметр определяют специалисты на СТО. При этом основное место крепления — под багажным отсеком.
Какая информация должна быть указана на баллонах
Много вопросов касается того, что должно быть указано на баллонах ГБО. Надписи наносятся на специальную бирку, которая крепится вверху корпуса. На ней указываются следующие сведения:
Как выбрать баллон ГБО
Много вопросов касается выбора сосуда ГБО для автомобиля. Здесь необходимо учитывать несколько параметров:
Также необходимо учитывать плюсы и минусы разных баллонов.
К примеру, тороидальные имеют следующие преимущества:
Цилиндрические имеют следующие плюсы:
Плоские сосуды имею больший размер, но их придется делать на заказ. Следовательно, цена будет выше. Кроме того, возможны трудности с дальнейшим обслуживанием.
Теперь вы знаете, какие бывают размеры, какая информация указана на баллоне ГБО, и чему уделить внимание при выборе. В комментариях поделитесь своим опытом выбора такого товара и полезными советами для новичков.
Сколько объём баллона?
Помогите пожалуйста расшифровать табличку на баллоне. Больше всего интересует есть о объём.
Комментарии 42
82 литра
Баллон у вас 2004 года, уже просроченный!
Срок службы пропановых баллонов в России 10 лет.
Как определил объём?
Ошибся!
Поглядел на другом баллоне Стако, на них объем не указывается.

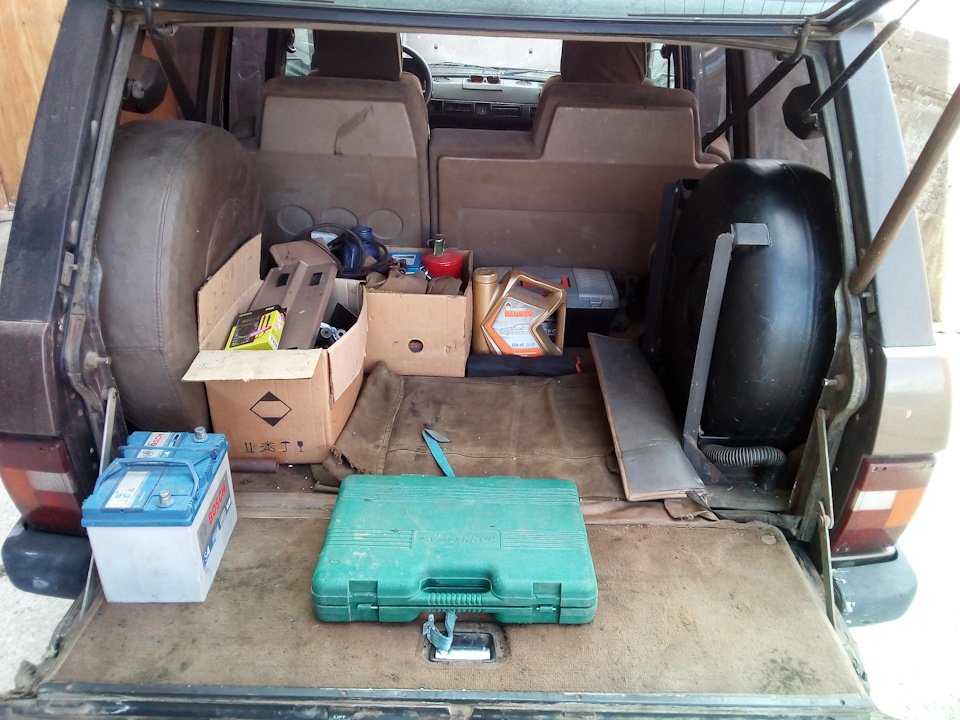

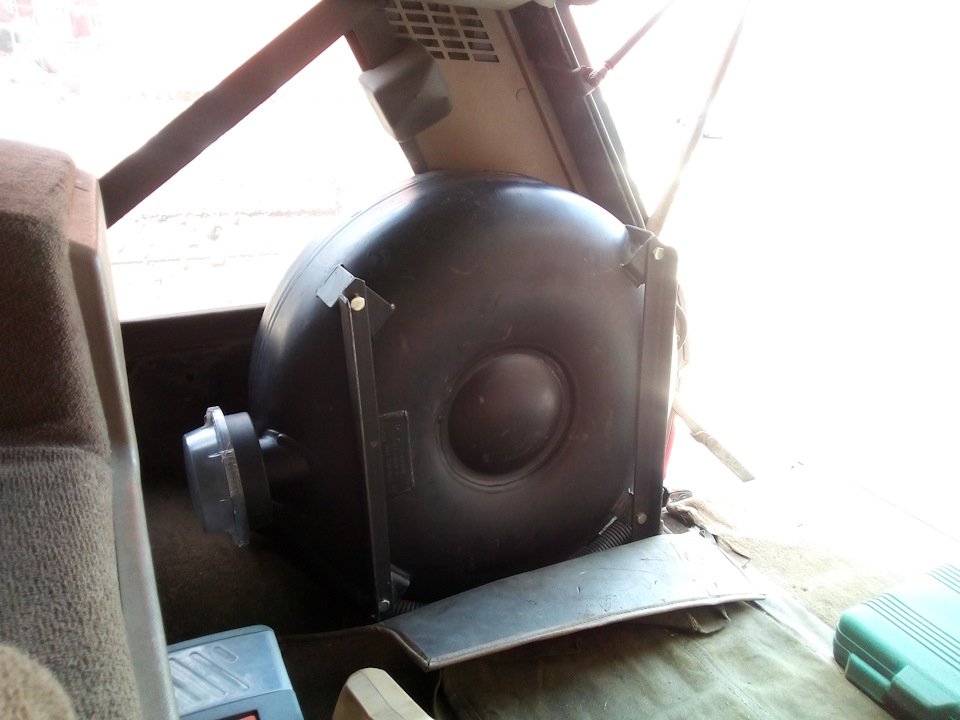

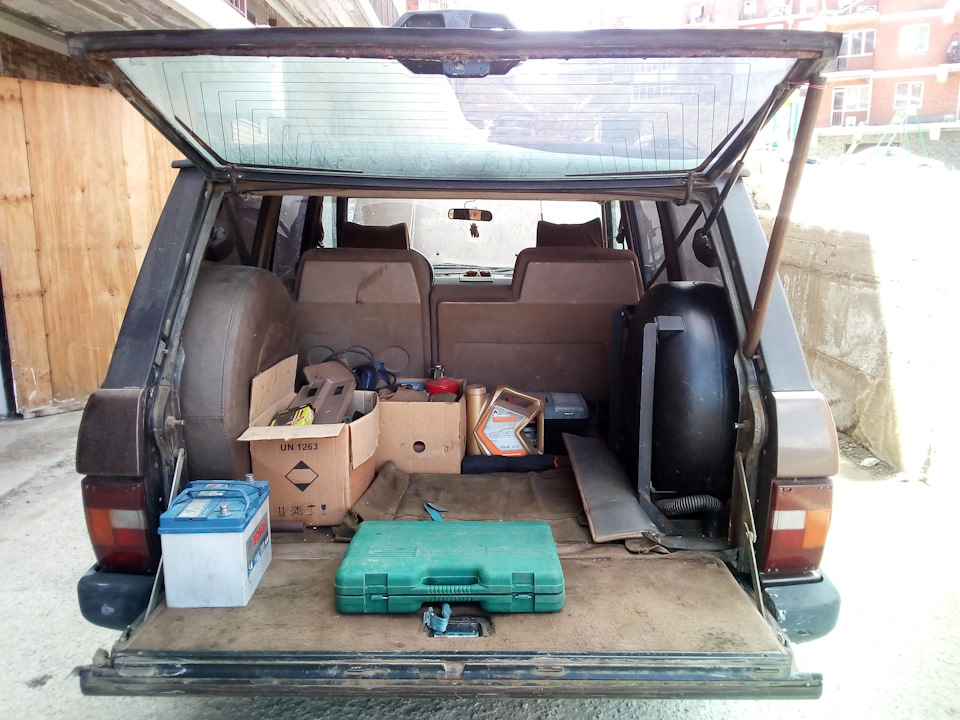

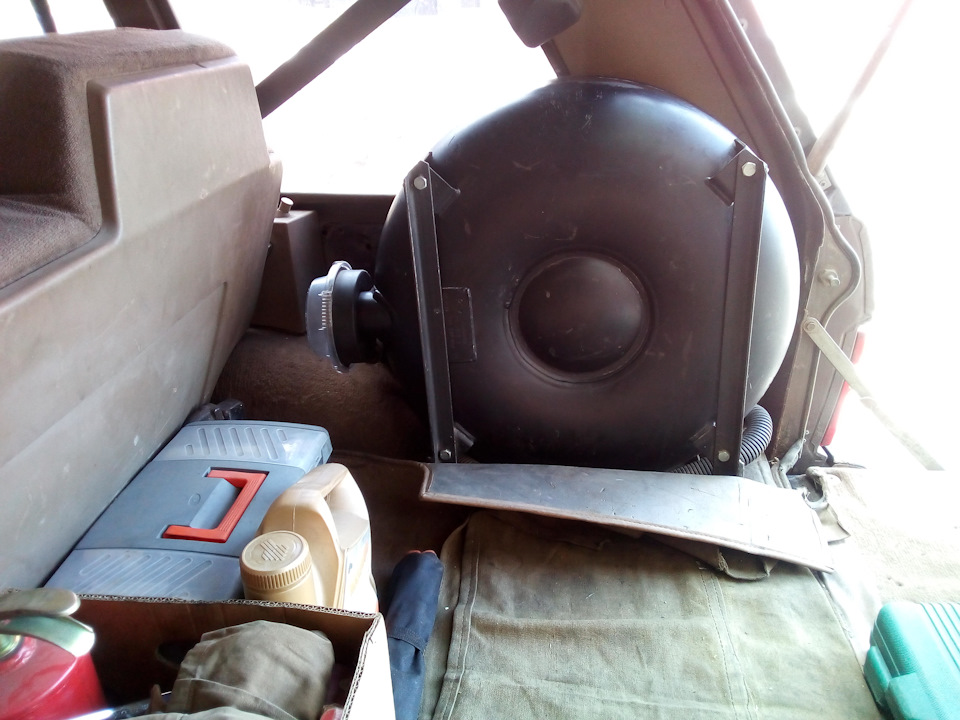

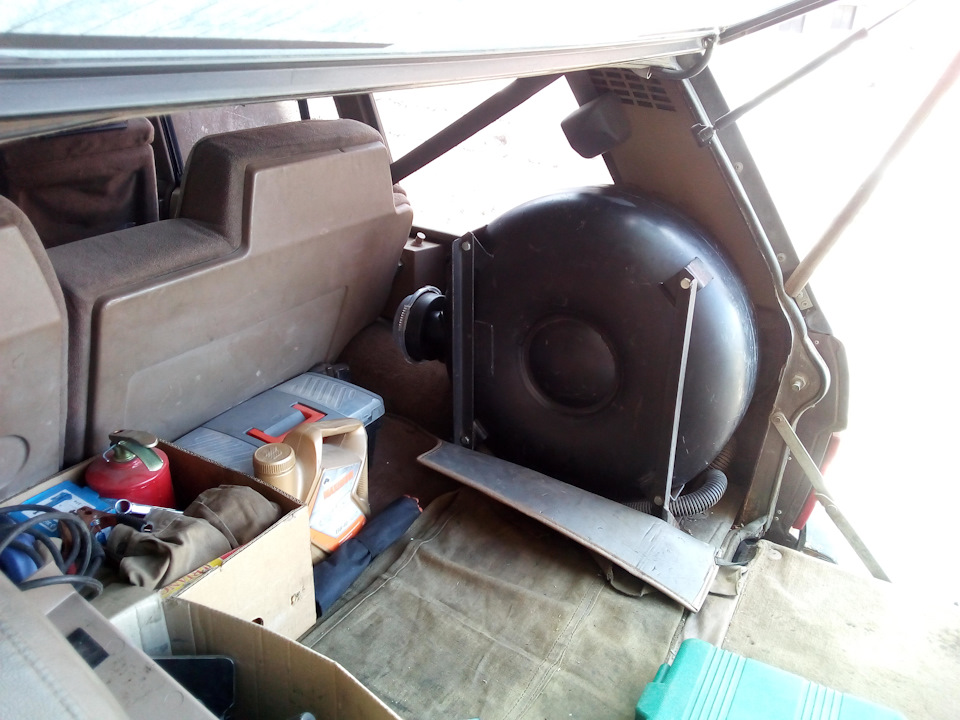

впервые вижу чтобы тораидальный балон так устанавливалли. ОН разве недолжен горизонтально лежать?
Должен, но не обязательно. Удлиняется заборная трубочка и выбрасывается отсечка.
честно сказать странное решение.
Иначе не сделаешь- или распрощаться с багажником навсегда или так
Так получается в пустой баллон я сколько могу заливать чтоб ничего не взорвалось- 62 литра газа на заправке? Отсечка не работает
62 литра это 100 процентов запрввки а заправляется 80 процентов
Так получается в пустой баллон я сколько могу заливать чтоб ничего не взорвалось- 62 литра газа на заправке? Отсечка не работает
Заливайте в пределах 50 литров, это как раз 80 процентов
в него можно залить 61-62 литра газа :))
Вот ещё надо как то указатель уровня сделать. Ну хотя бы середину чтоб показывал
в него можно залить 61-62 литра газа :))
Можно не более 61,6 л
Можно не более 61,6 л
Ну это заправка на 80% от полной ёмкости, как я понимаю

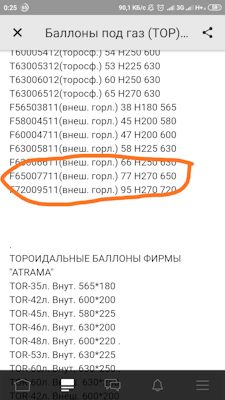

650 диаметр баллона 650 мм
0 — мультиклапан под 0°
77 — 77 литров
11 — внешняя горловина
Эксплуатировать можно до мая 2024
Не нужно высоту путать с диаметром.
да, но баллон как раз установлен так, что у него это и высота)))
Нет, это все таки тор…
650 диаметр баллона 650 мм
0 — мультиклапан под 0°
77 — 77 литров
11 — внешняя горловина
Эксплуатировать можно до мая 2024
А что потом делать после 2024г, опрессовку и продление аттестации? или выкидывать и новый баллон.
Баллоны Стако эксплуатируются 20 лет. После окончания данного срока эксплуатация не допускается.
На твоей фотке есть номер, по ссылке смотри
На стаковском баллоне должно быть 2 таблички, там объем указан в литрах.
У меня было так.
Если она и есть, пока не сниму баллон к ней не добраться
фотографию хотя бы развернули нормально, а то так и шею сломать можно.
Вообще приблизительно можно при помощи рулетки замерить его диаметр, глубину и по табличным данным высчитать какого объема этот баллон
academygbo.ru/dlya-klient…azmery-ballonov-gbo-stako
Как я её поверну с телефона- я в этом не понимаю. А йчас замерю
заходите в галерею, открываете фотографию. нажимаете изменить и там есть функция поворот картинки. сохраняете. И уже повернутую отправляете
Я больше двадцати лет не праздную день рождения: не люблю, когда напоминают, что я на год постарел. И так всю жизнь.
Вчера мне напомнили, что 31 мая мне исполнилось 60, а сегодня уже седьмой десяток. Просто ужас.
Я полтинник то свой зажал 😉 Хочу быть вечно молодым )
Информация на корпусе баллона
На корпусе нанесены сведения о баллоне (масса корпуса, дата производства, даты аттестаций и прочее), позволяющие сделать вывод о пригодности баллона к дальнейшей эксплуатации. Ниже приведены наиболее типичные записи и дается их расшифровка.
Кислородные, ацетиленовые, азотные, аргоновые и углекислотные баллоны
Надписи выбиты непосредственно на корпусе баллона в районе горловины. Иногда (особенно у старых баллонов) частично закрыты слоями краски и не видны.
2. Заводской номер баллона.
3. Фактическая вместимость баллона по воде при изготовлении в литрах. При превышении мерной вместимости балона над заводской более чем на 1.5% баллон к дальнейшей эксплуатации не допускается (нарушение геометрии корпуса, риск образования микротрещин).
4. Фактическая масса корпуса баллона при изготовлении. При уменьшении массы корпуса против номинальной более чем на 7.5% баллон к дальнейшей эксплуатации не допускается (унос массы, коррозия и истончение стенки).
5. Рабочее («Р») и проверочное («П») давления баллона в атмосферах.
Пропановые баллоны
Надписи нанесены на специальный металлический шильдик, закрепленный в верхней части корпуса баллона вокруг вентиля.
1. Рабочее давление баллона в мегапаскалях (1 МПа
2. Проверочное (испытательное) давление баллона в мегапаскалях.
3. Фактический объем баллона при изготовлении в литрах.
4. Заводской номер баллона.
6. Масса порожнего баллона при изготовлении в килограммах.
7. Номинальная масса баллона, полностью заполненного газом.
Существенные дополнения: запрещается эксплуатация баллонов, имеющих нарушения геометрии (вмятины, вздутия, общую бочкообразность и т.п.); баллоны не должны иметь следов повреждения краски огнем; Баллоны с поражением ржавчиной свыше 30% поверхности баллона к обмену также не принимаются.
Автомобильные газовые баллоны под пропан-бутан для ГБО
При переводе машины на газ, это изделие требует особого внимания. Ведь именно автомобильные газовые баллоны хранят весь объем пропан-бутана.
Автомобильные газовые баллоны для пропан-бутана
Сохранность сжиженного газа является основным условием безопасности. В это понятие входит, во-первых, возможность выдерживать его давление при движении автомобиля. Во-вторых, не допущение утечек газа из баллона.
Автомобильные газовые баллоны для пропан-бутана
В настоящее время различными производителями выпускаются два основных их вида. Отличия состоят в форме исполнения. Баллоны бывают цилиндрические и тороидальные. В качестве элемента ГБО автомобиля (газобаллонного оборудования) их функции одинаковые.
Цилиндрические газовые баллоны
Они представляют собой металлическую цилиндрическую обечайку толщиной 3 миллиметра, сваренную продольным швом. С обоих торцов к ней приварены сферические заглушки. В обечайку вварена горловина для установки на ней мультиклапана. Все сварные соединения проверены 100% контролем и гарантируют соответствующую прочность и плотность.
Баллон цилиндрической формы в багажнике автомобиля
Баллоны рассчитаны на заправку сжиженным газом с давлением до 16 бар. После изготовления они подвергаются испытанию избыточным давлением 30 бар по специальной методике. Положительный результат подтверждает их качество и допускает к продаже. Результаты испытания отражаются в паспорте баллона, размещаемого на обечайке.
Автомобильные газовые баллоны цилиндрической формы имеют емкость от 10 до 210 литров. Она подбирается в зависимости от возможности его расположения. Могут устанавливаться, как внутри, так и снаружи автомобиля.
Вариант установки емкости снаружи
При монтаже снаружи желательно монтировать емкость в местах с минимальным доступом солнечного света. Это необходимо для исключения ненужного нагрева газа и роста давления в баллоне.
Устанавливаются в большинстве случаев в багажниках автомобилей на подготовленное основание. Оно должно исключать возможность самопроизвольного перемещения баллона. Крепление осуществляется специальными хомутами.
Паспорт баллона
Он расположен на корпусе баллона (приварена табличка) и несет очень важную для пользователя информацию. Здесь указывается производитель (торговая марка) и уровень международной сертификации (например — 67 R-01). Для какого газа предназначен – LPG (баллон для пропан-бутана) и серийный номер.
Дата изготовления (например, 06/2012). Это означает, что емкость выпущена в июне 2012 года. Автомобильные газовые баллоны предусматриваются сроком службы не более 10 лет. Далее считается, что их технический ресурс выработан. Дальнейшее применение нежелательно. Началом срока эксплуатации является момент установки его на автомобиль. В это время на баллоне набивается соответствующая дата.
Тороидальные баллоны
В ГБО автомобиля это емкости для хранения газа в виде тора (в народе – «бублик»). Такая форма (как и цилиндрическая), является наиболее удачной с точки зрения законов физики для хранения газа под давлением. Баллоны очень удобны для монтажа в полости багажника, где размещается запасное колесо. В большинстве случаев именно ее размер определяет диаметр тороидальной емкости.
Тороидальный баллон в багажнике в нише для запасного колеса
Производители выпускают два их вида — для размещения внутри и снаружи автомобиля. Отличие состоит в устройстве крепежных элементов. Для внутренних баллонов они располагаются на опорной площадке внизу по центру тора. Для наружного монтажа предусмотрены четыре специально приваренные кронштейна по периметру емкости.
Такие баллоны преимущественно используются для автомобилей, где запаска располагается снизу кузова. Именно на этом месте они и монтируются. Крепить следует обязательно на все четыре точки. Взаимозаменяемость баллонов исключается. Количество вмещаемого газа в торовые емкости примерно одинаковое. Оно равно от 27 литров до 98 л (для внутренних) и до 107 литров для наружных.
Наружная установка тороидальной емкости
Остальные моменты устройства и использования таких емкостей в основном такие же, как и для цилиндрических конструкций.
Автомобильные газовые баллоны — безопасность использования
В процессе эксплуатации, по требованиям безопасности, баллон должен сниматься и испытываться один раз в два года. О положительном результате очередного произведенного испытания на паспорте баллона набивается соответствующая дата.
Автомобильные газовые баллоны требуют периодического контроля за их состоянием
Следует следить за внешним видом баллона. Особенно это касается тех из них, которые устанавливаются снаружи. Здесь имеется негативное влияние погодных условий и непредвиденных внешних динамических воздействий. Не следует эксплуатировать деформированные емкости и баллоны, подвергшиеся коррозии. Площадь не окрашенной поверхности не должна превышать одной трети.
Особенного наблюдения требуют места крепления. В первую очередь это важно для наружно установленных емкостей. От переполнения газом баллон защищает мультиклапан. Этот узел должен быть всегда в исправном состоянии.
В завершение следует сказать, что автомобильные газовые баллоны по уровню опасности не выше, чем традиционные бензобаки.
