Обогрев на топливный фильтр для дизельного авто
Подогрев топливного фильтра (дизель).
Установил и подключил самостоятельно!
В инструкции есть 2 схемы возможного подключения, сложного там ничего нет, а комплект готов к установке.
И так, установка:
Так как сам подогреватель нельзя сильно разжимать (может отклеиться нагревательная пластина от корпуса!), для его монтажа надо снять фильтр.
Открутив все топливные трубки и демонтировав фильтр, установил подогреватель в верхнюю часть фильтра, так как нижняя часть фильтра крепится к кронштейну-хомуту. В процессе подборки подогревателя при покупке я учел не только диаметр фильтра, но и возможную высоту корпуса фильтра для правильной установки подогревателя. Как раз все хорошо совпало.
Надеваем на подогреватель хомуты (смотрим, чтобы нам потом было удобно их зажимать под капотом (чтобы ничего не мешало).
Соединяем обратно топливные трубки, зажимаем фильтр в кронштейне, обжимаем окончательно накрепко хомутами подогреватель.
Минусовой провод я закрепил к минусовой клемме на АКБ, к плюсовой клемме АКБ подсоединяем красный провод (согласно вполне понятной и простой схеме).
Задумался сначала установить кнопку включения подогревателя на центральной консоли — врезать кнопку в корпус заглушки и «вкорячить» туда светодиодный индикатор, но диаметр кнопки примерно равен ширине заглушки, поэтому от этой затеи отказался — испортил бы лишь заглушку.
Решил кнопку подогревателя убрать с глаз долой как не оригинальный элемент машины. Провода от подогревателя и АКБ протянул из под капота в салон через проделанное отверстие в «резинке» рулевого вала (можно, конечно, заморочиться и протянуть в более угодное отверстие). Все провода, реле, предохранитель расположились за подрулевой полочкой. Светодиод индикации включения подогрева установил на верхнюю крышку кожуха «стрекозы», проделав в нем отверстие под защелку.
Всё, конечно, просто в самой установке. А, вот, подключение к замку зажигания одного «+» провода заставило задуматься: как подключить прибор, чтобы он срабатывал лишь при включенном зажигании и выключался при повороте и доставании ключа (чтобы не садил АКБ), чтобы подогреватель отключался при запуске стартера (не давал лишней нагрузки).
Поизучав электросхемы, посоветовавшись с людьми, понял, что лучше подключить к клемме 75 контактной группы — именно с этого контакта при запуске стартера напряжение в сети пропадает (гаснут фары, отключается магнитола и др. приборы). Чтобы не нагружать проводами контактную группу, решил найти 75 контакт в ином месте — и нашел на разъеме «G» — от панели приборов (красный). Извлек провод контакта 75 и плюсовой провод кнопки включения подогревателя подсоединил к этому 75 контакту и вернул его обратно в разъем.
Обратите внимание, что расположение контактов в вашей машине относительно этого рисунка «зеркально, да еще и перевернув вверх ногами»! проверьте тот ли контакт вы нашли!
То есть выглядеть оно должно в реале вот так:
Я взял мультиметр, подсоединил один конец к массе, вторым концом ткнул данный контакт в разъеме жгута проводов — при выключенном зажигании там «0». При повороте ключа в положение «зажигание» — там 12 В.
Всё, система заработала. Да, потребляет тока она прилично — примерно как обогрев стекла. Чувствуется как при включении подогревателя немного падают холостые обороты мотора (прим. — на старом моторе 1Y с генератором 65А. На моторе 1Z с более мощным генератором так не ощущается).
Поэтому при использовании такого подогревателя надо иметь мощный и нестарый аккумулятор.
Провода подогревателя под капотом аккуратно собираем в стяжки, чтобы было красиво и ничего не мешало и не перетиралось.
Самодельный подогреватель топливного фильтра дизельного двигателя своими руками: технологии и методы реализации
Обустраиваем подогрев топливного фильтра дизеля в домашних условиях своими руками: схемы
Современные технологии
Актуальных методик создания автономного теплового поля не так уж и много. Можно соорудить подогреватель топливного фильтра дизельного двигателя своими руками или сделать проточную конструкцию, которая будет прогревать топливо на входе в фильтрующий элемент.
В качестве альтернативного или дополнительного решения задачи вполне сойдет обогрев топливопроводов. В продаже есть и топливозаборники с элементами теплового излучения.
Методы подогрева
Что заставляет обращаться к самостоятельным методикам, ведь сепараторных конструкций фирменного производства с уже встроенным подогревателем в продаже немало? Ответ на поверхности – высокая цена. К примеру, Separ-2000 на КАМАЗ обойдется без малого в 40 000 рублей. Сумма не включает операции по установке.
В топливной системе дизельной машины установлены два фильтра: грубой очистки (сепаратор) и тонкой. Для каждого из них наработана своя методология. Конструкций обогревателей несколько:
Специалисты советуют рассеивать тепло в корпусе как сепаратора, так и фильтра тонкой очистки. При критическом финансовом положении в первую очередь стоить уделить внимание фильтрующему элементу второй конструкции – малейшая парафинизация жидкости для него неприемлема.
Как сделать подогреватель топливного фильтра сепараторной конфигурации дизельного двигателя своими руками: подробная инструкция
Сепаратор помогает отделить от топлива примеси, и не допускает дальнейшего их транспортирования по проточной части. В частности, производится отделение воды из эмульсии. Суть работы заключается в придании горючему центробежных сил – водяная жидкость и твердые частицы оседают в колбе отстойника.
Соорудив подогрев топливного фильтра дизеля своими руками, вода не будет кристаллизоваться, а топливо не загустеет при короткой остановке. Принцип переоборудования заключается в установке свечи накаливания вместо сливного клапана. Без услуг токаря при выполнении этой методики не обойтись.
Важно! Узел слива служит для удаления воды из отстойника. Удаляя этот элемент из системы рекомендуется использовать только проверенное ДТ высокого качества.
Схема оснащения свечой накаливания такова:
Формообразование детали-заменителя следует немного скорректировать – на шестиграннике необходимо получить шпильку. Простой способ достичь этого – приварить сбоку болт или винт.
После установки нагревателя осуществляется монтаж проводки. В плюсовой ветке должны быть предусмотрены следующие элементы:
В завершении подсоединяются клеммы: масса – к втулке, «+» – к свече.
Делаем обогрев топливного фильтра тонкой очистки дизельного двигателя своими руками: методология процесса
Этот фильтрующий элемент предназначен для окончательного удаления из топлива мельчайших частичек. Если этого не сделать, топливный насос высокого давления быстро выйдет из строя. Да и проверять форсунки Common Rail придется чаще. Даже к небольшим кристаллам парафина элемент относится критично – мгновенно падает пропускная способность и двигатель глохнет. Предотвратить это своими силами можно двумя вариантами.
Способ №1
Цель – обустроить вокруг внешнего контура фильтра тепловое поле. Для конструирования подогревателя топливного фильтра тонкой очистки дизельного двигателя своими руками пригодятся такие средства:
Создать из всего перечисленного готовый полуфабрикат поможет поэтапное руководство:
Способ №2
Цель бандажного подогревания изложена в способе №1. Реализация осуществляется подобным образом – путем монтажа вокруг корпуса электронагревательного элемента. Разница состоит в том, что здесь используется готовое нагревательное приспособление: электрообогрев боковых зеркал или специальный гибкий подогреватель.
При реализации этого способа не обойтись без таких вспомогательных приспособлений, как изоляция, провода, кнопка, четырехконтактное реле, фольгированная теплоизоляция (0,5 мм), плавкий предохранитель на 10А, хомуты или проволока. Увязать эти элементы между собой не сложнее, чем прокачать тормоза одному человеку:
Постскриптум
Целесообразно утеплять оба фильтрующих элемента. В исключительных случаях первым стоит обустроить обогрев топливного фильтра тонкой очистки дизельного двигателя своими руками – он наиболее критично относится к парафинизации топлива.
Суть подогревания сепаратора заключается в монтаже вместо сливного клапана свечи накаливания. Технология подогрева фильтра тонкой очистки заключается в создании вокруг корпуса положительного теплового поля.
Подогрев топлива, если солярка парафинизируется
нашел в интернете такую вот статью, она не моя, она «спи жена», но на ее основе есть интересные задумки.
после прочтения многабукав, если кто-то задумается о пользе оного, поделитесь в комментарии, кто и что думает на этот счет.
КАК СДЕЛАТЬ ПРОТОЧНЫЙ ПОДОГРЕВАТЕЛЬ ДИЗЕЛЬНОГО ТОПЛИВА СВОИМИ РУКАМИ: ОСНОВНЫЕ ВИДЫ
Основным недостатком дизтоплива принято считать его склонность к загустению при малейшем понижении температуры. От кристаллизации парафиновых соединений и дальнейшего застывания не застраховано даже горючее стандарта Евро 5, хотя и не в таких масштабах, как другие сорта. Избежать подобных неприятностей поможет комплексная подготовка питательной магистрали, которая в суровых условиях должна подогреваться.
ПРИЧИНЫ УСТАНОВКИ СВОИМИ РУКАМИ ПОДОГРЕВАТЕЛЯ ЗИМНЕГО ДИЗЕЛЬНОГО ТОПЛИВА: ПОЧЕМУ И ЗАЧЕМ?
Опытные автолюбители не только знают, как приготовить аккумулятор к зиме, чтобы потом не пришлось прикуривать от другой машины, но и могут определить другие проблемы с запуском. Одной из них является непосредственно дизтопливо, которое представляет собой сложную смесь углеводородов:
Парафиновых 10-40%.
Нафтеновых 20-60%.
Ароматических 15-30%.
Какие же процессы происходят с соляркой в зимних условиях? По мере снижения температурных значений вязкость дизтоплива увеличивается. Эксперты выделяют три порога трансформации текучести эмульсии:
МЕТОДЫ ОБЕСПЕЧЕНИЯ ЗАПУСКА И РАБОТЫ ДИЗЕЛЯ ПРИ НИЗКИХ ТЕМПЕРАТУРАХ
Способов запустить мотор в холодную пору не так уж и много и не все они могут быть эффективно использованы. Допустим, завести дизель при помощи буксира – довольно рискованное мероприятие. Привод ГРМ у легковых машин ременного типа и из-за рывков во время буксировки может запросто перескочить через несколько зубьев или вовсе порваться.
Есть еще один современный метод – применение специальных добавок в горючее, так называемых, депрессаторов. Однако следует учитывать такие моменты, как возрастание стоимости заправки и сомнительное качество некоторых продуктов этого ряда.
А вот, по рассуждениям практиков, проточный подогреватель штатного дизельного топлива своими руками имеет право на использование по причине низких материальных затрат и эффективности.
Электрические и комбинированные системы в борьбе с кристаллизацией парафиновых соединений доказали свою продуктивность при любых погодных условиях. Такие обогреватели устанавливаются на критических узлах топливной системы и быстро обеспечивают рабочее состояние дизтоплива.
ВАРИАНТЫ РЕШЕНИЙ СВОИМИ РУКАМИ ПРОТОЧНОГО ПОДОГРЕВАТЕЛЯ ДЛЯ ШТАТНОГО ДИЗЕЛЬНОГО ТОПЛИВА
Методы реализации надежного топливоснабжения мотора при помощи обогрева известны давно. Основные узлы подачи горючего, которые нуждаются в поддержании температурного режима:
♦ Фильтр грубой очистки или сепаратор.
♦ Фильтр тонкой очистки.
♦ Магистраль трубопроводов.
♦ Топливозаборник.
В автомагазинах можно найти широкий спектр уже модернизированных компонентов или дополнительных элементов к штатным агрегатам. Единственным препятствием к их приобретению может стать стоимость, которая довольно высока. Опытные автолюбители утверждают, что некоторые работы по организации подогрева горючего проводятся ими самостоятельно. При этом ресурс работы таких приспособлений нисколько не уступает заводским образцам, а в некоторых случаях даже способны превзойти их по части эффективности.
По функциональному назначению различают следующие типы нагревательных элементов:
♦ бандажный – для фильтров тонкой очистки;
♦ проточный – устанавливается перед фильтром в разрез топливопровода;
♦ гибкий ленточный – осуществляет нагрев фильтров и магистрали;
♦ стержневой – возможно изготовление своими руками подобного подогревателя дизельного топлива для последующей установки в сепаратор или топливозаборник;
♦ подогреваемые насадки — используется для нагрева сепараторов и топливозабюорников.
Также возможна самостоятельная замена в топливной емкости штатных узлов забора горючего на подогреваемые изделия. Это, конечно, обойдется дороже, чем самодельные девайсы, но подразумевает экономию как минимум 1500-2000 рублей за работу.
КАК СДЕЛАТЬ СВОИМИ РУКАМИ ПОДОГРЕВ ДИЗЕЛЬНОГО ТОПЛИВА В АВТОМОБИЛЬНОМ БАКЕ?
Механизм, обеспечивающий надежность поступления горючей жидкости из штатной емкости автомобиля, обязательно должен быть обогреваемым. Нужно понять, что в сильные морозы солярка начинает терять текучесть уже на входе топливозаборника. Поэтому перед запуском двигателя нужно предварительно отогреть топливный состав и обеспечить его рабочее состояние в маршевом режиме.
ВИНТАЖНЫЙ МЕТОД ПОГРУЖЕНИЯ ЛАМПОЧКИ
В прошлые времена, когда о нынешнем изобилии автомобильных аксессуаров можно было только мечтать, владельцы дизелей создавали положительное температурное поле в емкости для горючего при помощи обычной лампочки на 12 В мощностью 50-55 Вт. Для этого, кроме источника света, использовали:
♦ Элетропровода сечением 2,5мм².
♦ Выключатель.
♦ Предохранитель.
Лампа погружается через горловину резервуара непосредственно в топливо. Обязательно нужно расположить ее рядом с устройством топливозабора. Только таким образом удастся эффективно растворить кристаллизованный парафин и обеспечить стабильность поступления горючего в магистраль.
Чтобы самодельный подогрев дизельного топлива своими руками в бак не причинил вреда, в цепь управления обязательно включали предохранитель. Сегодня такой способ выглядит архаичным, но кто знает, в какой ситуации мы можем неожиданно оказаться в дальней дороге? Возможно, именно так получится выйти из нештатной ситуации, когда под рукой ничего подходящего не окажется.
ПРОВОЛОЧНЫЙ ОБОГРЕВ
Вариант более надежен и эффективен, чем вышеописанный. По принципу работы его можно сравнить с функционированием нагревателя, который встраивают для обогрева сидений. Схема реализации проста и доступна любому автолюбителю:
♦ Сделать отверстия в корпусе сеточки заборника, количеством до 8-10 штук с одной стороны; они должны быть расположены друг против друга с определенным смещением шага.
♦ Приготовить специальный провод, изготовленный на основе материала с высоким удельным сопротивлением, например, из нихрома.
♦ Оформить нагревательную структуру, продев провод через отверстия.
♦ Просверлить в крышке заборника два отверстия для установки клемм и подключить провод к ним.
♦ Подключить нагревательный элемент к бортовой сети автомобиля.
В электрическую цепь нужно обязательно включить плавкий предохранитель, а также реле для автоматизации процесса нагрева.
МАГАЗИННАЯ АЛЬТЕРНАТИВА ОТ НОМАКОН
Группа компаний Номакон предлагает автолюбителям специальные насадки для топливозаборников серии НТП-100. Прибор способен функционировать как в предпусковом, так и в маршевом режиме. Комплект включает:
♦ Фильтр грубой очистки.
♦ Виброустойчивый и пожаробезопасный нагреватель.
♦ Устройство для крепления на торце топливозаборной трубки.
♦ Электромонтажный набор.
Этот тип подогревателя дизельного топлива в резервуаре может быть установлен своими руками без помощи специалистов. Подключение к электросети зависит от вида управления устройством.
♦ При ручном – непосредственно к бортовой сети авто через выключатель.
♦ При автоматическом – к блоку СПА-101.
Щелевой фильтр и горючее в трубке забора разогревается перед запуском за 3-4 минуты. Этого хватает, чтобы наступила депарафинизация и текучесть солярки пришла в норму.
КАК СДЕЛАТЬ СВОИМИ РУКАМИ ПОДОГРЕВ ШТАТНОГО ТОПЛИВНОГО ФИЛЬТРА ДИЗЕЛЯ ГРУБОЙ ОЧИСТКИ?
Проверенным методом корректировки температурного режима является модернизация узла предварительной очистки горючего. Среди всех вариантов нужно выделить два:
1. Монтаж свечи накаливания на штатное место сливного клапана.
2. Установка нагревательного устройства в корпус штуцера топливоподачи.
Важно! Первый способ тюнинга требует продуманных действий. Узел, который подлежит демонтажу, предназначен для удаления отстоя воды из дизтоплива. Вывод – подобная модернизация подходит владельцам, которые заправляют свое авто качественным составом.
МОДЕРНИЗАЦИЯ СЛИВНОГО КЛАПАНА СЕПАРАТОРА
Сразу стоит отметить необходимость наличия токарного станка или услуг квалифицированного токаря. Подготовка и установка свечи накаливания на место сливного клапана происходит по следующей схеме:
♦ из металла вытачивается втулка, которая по конфигурации совпадает с пластиковым колпачком слива;
♦ на новой втулке нарезается резьба с соответствующим шагом;
♦ просверливается отверстие на цилиндрической образующей и нарезается внутренняя резьба для фиксации шпильки при помощи метчика;
♦ в полости детали нарезается внутренняя резьба;
♦ ввинчивается свеча накаливания;
♦ установить сборочную единицу в корпус сепаратора и подключить провода: «+» к элементу нагрева, а «-» к шпильке.
МОДЕРНИЗАЦИЯ ШТУЦЕРА ПОДАЧИ ТОПЛИВА СЕПАРАТОРА
Еще один подогрев топливного фильтра дизеля своими руками, он более распространен и, к тому же реконструкция не предусматривает изъятие важных элементов конструкции. Схема тюнинга аналогична вышеописанной и включает следующие этапы:
♦ просверлить отверстие в корпусе штуцера;
♦ нарезать в полости резьбу, соответствующую шагу резьбы свечи накаливания;
♦ вкрутить свечу в новое отверстие;
♦ подключить питание устройства от бортовой сети.
В данном варианте нагревательный элемент расположен в верхней части фильтра-сепаратора, как и у большинства заводских экземпляров. Эффективность работы такой конструкции превышает КПД первого способа. Электрическая часть, как обычно, состоит из выключателя и плавкого предохранителя.
УСОВЕРШЕНСТВОВАНИЕ ФИЛЬТРОВАЛЬНЫХ ЭЛЕМЕНТОВ ТОНКОЙ ОЧИСТКИ
Довольно часто на окончательном этапе очистки горючего фильтровальный элемент забивается кристаллизованным парафином. В результате прекращается подача дизтоплива в рабочую полость насоса высокого давления и возрастает вероятность его поломки. Чтобы этого не произошло, рассмотрим два варианта организации обогрева фильтра тонкой очистки, которые вполне можно реализовать самостоятельно.
ВАРИАНТ 1 Для работы понадобятся следующие детали и оборудование:
♦ около 6-10 метров нихромовой или медной проволоки сечением 0,5-1 мм;
♦ кнопка управления;
♦ стеклоткань и термоустойчивый герметик;
♦ предохранитель 10-15 А и реле;
♦ два сантехнических хомута;
♦ олово, канифоль и паяльник.
В процедуру организации своими руками данного вида проточного подогревателя дизельного топлива входят пункты:
♦ нанести на стеклоткань герметик и приклеить ее к корпусу элемента (сушить около 24 часов);
♦ намотать проволоку мелким шагом на корпус детали и зафиксировать концы хомутами;
♦ наложить стеклоткань с герметиком поверх витков проволоки и дать просохнуть;
♦ припаять на хомуты контакты для подсоединения проводки и собрать электрическую схему.
Полезная рекомендация! Через плюсовую линию лучше задействовать тумблер и реле, а «минус» подключить к АКБ. Чтобы не забыть устройство включенным, «плюс» следует взять от замка зажигания.
ВАРИАНТ 2 Способ относится к обогревам бандажного типа. Для его реализации подойдут:
♦ электрический обогрев зеркал;
♦ греющая пленка (по типу теплых полов);
♦ гибкий подогреватель.
Рабочий процесс прост и заключается в следующих пунктах:
♦ обмотать нагревательный элемент вокруг фильтра и зафиксировать его изоляцией;
♦ подсоединить провода;
♦ уложить сверху нагревателя фольгированную теплоизоляцию толщиной 0,5 см;
♦ поверх готовой конструкции уложить плотную бумагу или стеклоткань и зафиксировать хомутами.
Мастера рекомендуют дополнительно включить в электрическую цепь датчик температуры, чтобы он корректировал работу системы.
ПОДОГРЕВАЕМ ГОРЮЧЕЕ ОТ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
Подогретый в баке или сепараторе состав легко может потерять текучесть, проходя по всей магистрали, да еще и на высокой скорости движения автомобиля. В этом случае автолюбитель может выбрать и сделать своими руками любую компоновку подогревателя дизельного топлива с применением простых технологий:
♦ элементарное утепление топливной магистрали строительными материалами;
♦ монтаж электрического гибкого подогревателя путем наматывания или прикладывания на поверхность узла;
♦ установка теплообменника перед фильтровальным элементом тонкой очистки.
Последний метод заключается в изготовлении детали, которая имеет два независимых контура. Простейший экземпляр такого устройства состоит из двух трубок разного диаметра. Более тонкая трубка при помощи сварки центруется внутри большой.
Наружный контур представляет собой патрубки для пропуска дизтоплива. Малый круг системы охлаждения подключается к внутреннему блоку. Возможны вариации этой конструкции, где контуры, предназначенные для солярки и горячего антифриза, могут поменяться местами. Более сложные экземпляры содержат внутренний блок, выполненный по типу спирали.
Высокую надежность пуска дизеля в зимних условиях можно обеспечить только при комплексной модернизации. Ее суть состоит в применении нескольких вышеописанных методов, которые осуществляют обогрев узлов топливной системы.
Подогрев топливного фильтра своими руками
Было желание иметь подогрев двс (есть) и подогрев топливного фильтра.При замерзании самого фильтра его либо снимать и менять либо горячей водой поливают чтоб он оттаял, на это надо время тратить и возиться зимой как то с этим не хочется.Много читал, смотрел видео пока не наткнулся на интересную мне идею.Заключалась она в том чтоб обогреть топливный фильтр при помощи двойной диодной ленты которая мало потребляет электричества и при это очень сильно выделяет тепло.Есть конечно готовые изделия в продаже но стоят они не дешево и потребление около 100 ват а моя самоделка около 20 ват и это большая разница особенно зимой.Сам автор этого изделия за основу брал корпус пластиковый отрезок, я решил сделать из металла.В магазинах нужной мне ленты не нашел и пришлось заказать с Китая.Нужна двойная много цветная RBG лента, хватает 1 метра
далее применил в качестве металла обычную банку из под кофе, обрезал ее как мне надо
ширина вышла примерно 52 мм, именно такая потому что такой ширины сам фильтрующий элемент который будем обогревать
далее приклеиваем саму ленту и припаиваем провода ( был так увлечен процессом что забыл сделать фото).по верх клеим вибропласт (такова задумка того парня что сделал, ну и я решил что сделаю так же).
и загибаем края пластин чтоб края ленты не замкнули с корпусом там я приклеил кусочки изоленты а сами контакты промазал герметиком чтоб уж наверняка

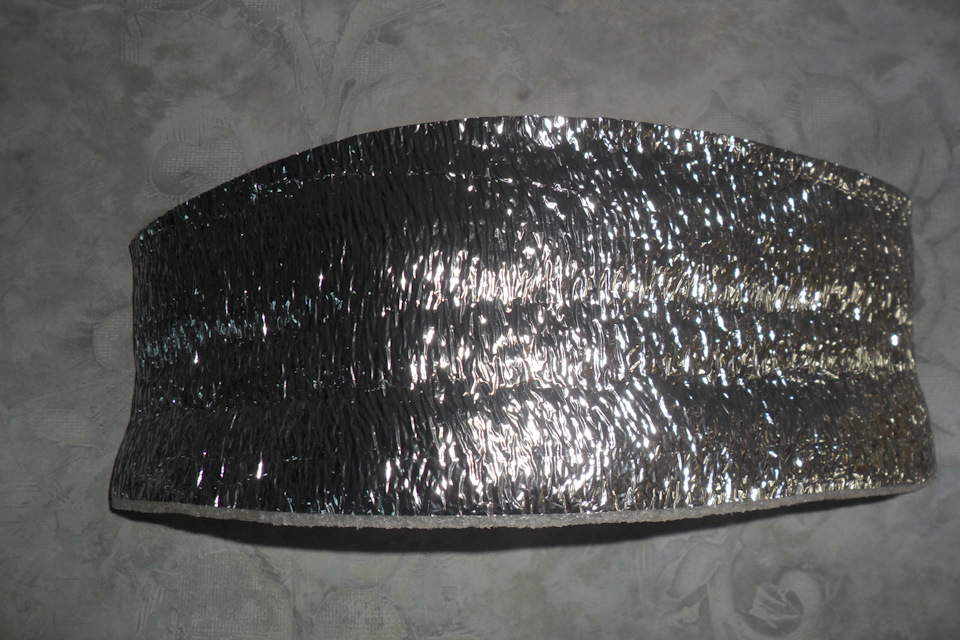

далее клеим пару полосок двустороннего скотча и для теплоизоляции сверху укрываем изолоном
натягиваем на фильтр, прижимаем как можно плотно и для фиксации обматываем скотчем обычным, прозрачным. И вот готовый вариант выглядит вот так
