Общие сведения о тракторах и автомобилях
ТРАКТОРОВ И АВТОМОБИЛЕЙ. 1. Назначение тракторов и их основные типы
Содержание работы:
1. Назначение тракторов и их основные типы.
2. Общее устройство гусеничных и колесных тракторов.
3. Назначение автомобилей и их основные типы.
4. Общее устройство автомобиля.
Трактор – колесная или гусеничная самоходная машина, которую используют в качестве энергетического средства для передвижения прицепных или навесных сельскохозяйственных машин и орудий, а также для приведения в действие рабочих органов сельскохозяйственных машин.
Тракторы классифицируют по следующим признакам:
· назначению – общего назначения, универсально-пропашные и специальные;
· конструкции ходовой части – колесные и гусеничные;
· типу остова – рамные, полурамные, и безрамные;
· тяговому классу – 0,2; 0,6; 0,9; 1,4; 2; 3; 4; 5; 6; 8.

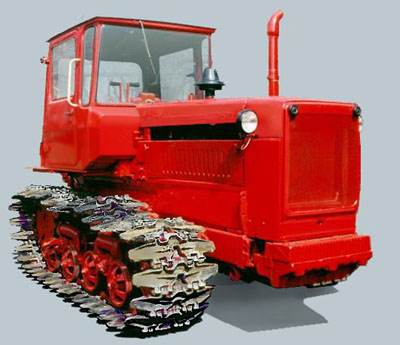

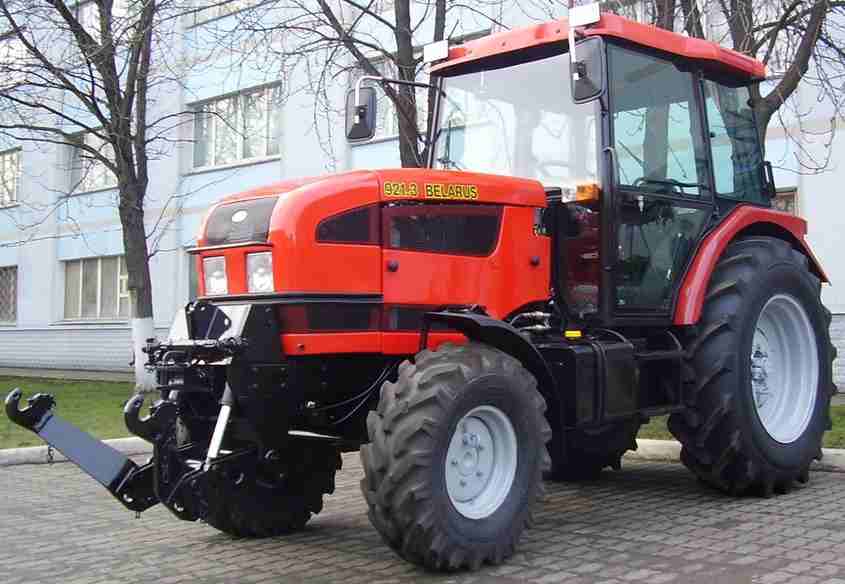

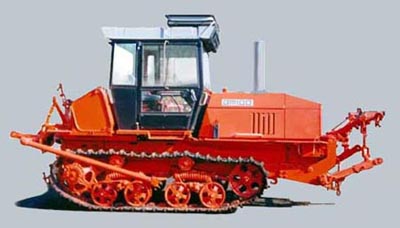

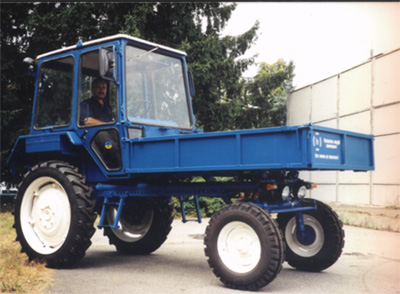

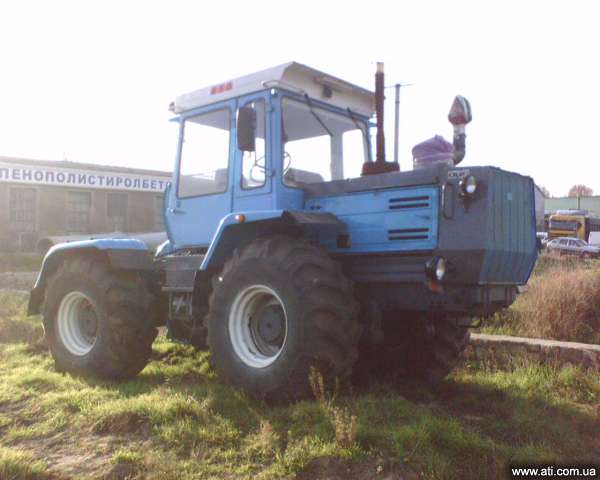

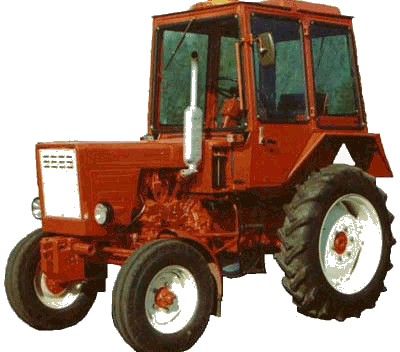

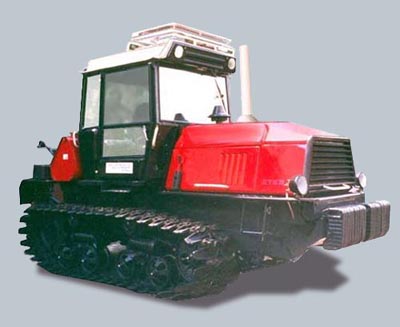

Основные типы тракторов, выпускаемых отечественной промышленностью, представлены на рис.1.
 |  |  |
| СШ-25 | МТЗ-82-1 | МТЗ-1221 |
 |  |  |
| ЛТЗ-155 | ЛТЗ-60АБ | ТЗО-69 |
 |  |  |
| МТЗ-82П | ХТЗ-17221 | ВТ-100ДТ |
 |  |  |
| Беларус 921.3СМ | ДТ-75 | ВТ-100ДС |
Рисунок 1 – Типы тракторов
Все тракторы с о с т о я т из определенного набора механизмов, систем и сборочных единиц, из них основными являются (рис. 2):
· двигатель внутреннего сгорания (ДВС);
· рабочее и вспомогательное оборудование.
Двигатель п р е о б р а з у е т химическую энергию сгорания топлива и атмосферного воздуха в механическую энергию (вращение коленчатого вала).
Трансмиссия п р е д с т а в л я е т собой совокупность механизмов, передающих и изменяющих по величине и направлению вращающий момент от коленчатого вала двигателя к ведущим колесам (звездочкам). В трансмиссию входят: сцепление, соединительный вал, коробка передач, главная и конечная передачи (рис.3).

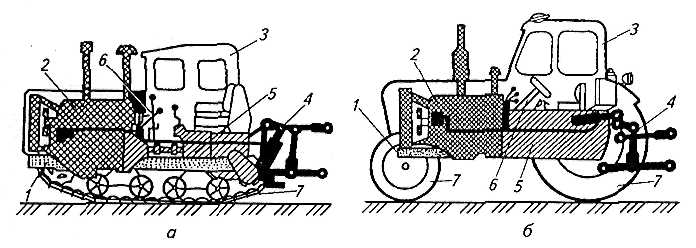

а – гусеничный; б – колесный
1 – остов; 2 – двигатель; 3 – вспомогательное оборудование (кабина);
4 – рабочее оборудование; 5 – трансмиссия; 6 – механизм управления;
Рисунок 2 – Общая компоновка тракторов
Ходовая часть с л у ж и т для преобразования вращательного движения ведущих колес в поступательное движение трактора. В нее входят остов (рама), ведущие и направляющие колеса(гусеничные цепи, поддерживающие ролики).
Механизмы управления п р е д н а з н а ч е н ы для изменения траектории движения трактора, остановки и удержания его неподвижным. К ним относятся планетарный механизм поворота (гусеничный трактор) и рулевой механизм с рулевым приводом (колесные тракторы), а также тормозная система.
Рабочее оборудование п р е д н а з н а ч е н о для агрегатирования трактора с рабочими машинами и орудиями или обеспечения возможности выполнения технологических и транспортных операций. В его состав входят: механизм навески с объемным гидроприводом, прицепное устройство, механизм отбора мощности (МОМ) и гидросистема отбора мощности (ГСОМ). С помощью МОМ и ГСОМ приводятся в действие рабочие органы агрегатируемых машин.
Вспомогательное оборудование с л у ж и т для улучшения условий труда тракториста. К нему относят: кабину с подрессорным сидением, вентилятором, кондиционером, приборами контроля и сигнализации, зеркалами заднего вида, а также облицовка и капот двигателя.
Схемы трансмиссий колесных и гусеничных тракторов имеют некоторые различия (рис. 3).
Судя по рис. 3, б, у колесного трактора с двумя ведущими мостами имеется раздаточная коробка 7, которая распределяет вращающий момент двигателя между мостами. Кроме того, в трансмиссиях колесных тракторов с одним и двумя ведущими мостами имеется дифференциал. Его задачей является распределение вращающего момента, подводимого к нему, между полуосями ведущих колес, что позволяет им вращаться с различными скоростями. Место положения дифференциала между главной и конечными передачами.

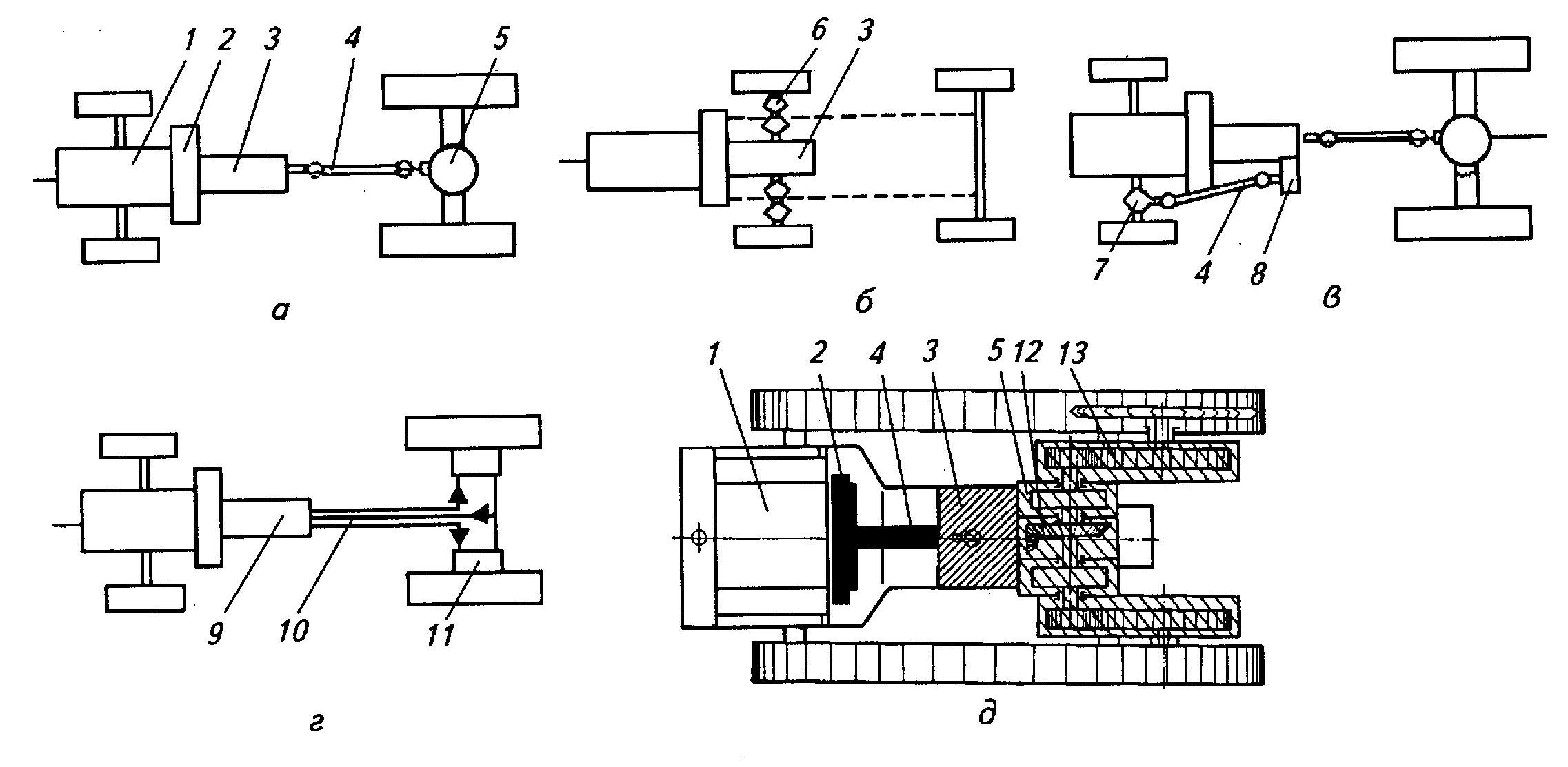

а – классическая компоновка; б – с приводом передних ведущих колес;
в – с приводом переднего ведущего моста;
г – компоновка электро- и гидротрансмиссии; д – гусеничные машины
1 – двигатель; 2 – муфта сцепления; 3 – коробка передач; 4 – промежуточная
(карданная) передача; 5 – задний ведущий мост; 6 –синхронные шарниры;
7 – передний ведущий мост; 8 – раздаточная коробка; 9 – электрогенератор или
гидронасос; 10 – электрическая или гидравлическая связь; 11 – электро- или гидромотор; 12 – главная передача; 13 – конечная передача
Рисунок 3 – Схемы трансмиссий тракторов
В марке тракторов указывают сокращенное название завода-изготовителя или характерное для трактора слово и через дефис цифру, указывающую мощность двигателя в л.с.
Автомобиль – это самоходное транспортное средство, которое п р е д н а з н а ч е н о для перевозки грузов, людей или выполнения специальных операций (например, буксирование прицепов).
Автомобили классифицируют по следующим признакам:
· назначению – грузовые, пассажирские и специальные;
· типу шасси – рамные и безрамные;
· приспособляемости к дорожным условиям – нормальной и повышенной проходимости;
· числу осей – двух-, трехосные;
· типу двигателя – карбюраторные, дизельные, инжекторные, газовые, газодизельные.
Колесная формула автомобилей нормальной проходимости 4×2, повышенной проходимости 4×4, 6×4 и 6×6. Автомобили с колесной формулой 4×4, 6×6 называют полноприводными.
В марке автомобилей указывают сокращенное название завода-изготовителя (ГАЗ, ЗИЛ, КамАЗ, МАЗ, “Урал”, КрАЗ, ВАЗ, ИЖ, АЗЛК, ЗАЗ, УАЗ) и через дефис цифру, соответствующую номеру модели.
Наиболее распространенные типы отечественных автомобилей, используемых в сельскохозяйственном производстве, представлены на рис. 4.
 |  |  |
| Lada Kalina 1119 | ВАЗ 2115 | ВАЗ 2121 |
 |  |  |
| УАЗ Патриот | УАЗ HUNTER | ИЖ 27175 |
 |  |  |
| ГАЗ 31105 | ГАЗ MAKSUS | ГАЗ 3307 |
 |  |  |

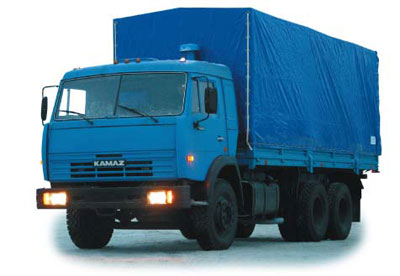

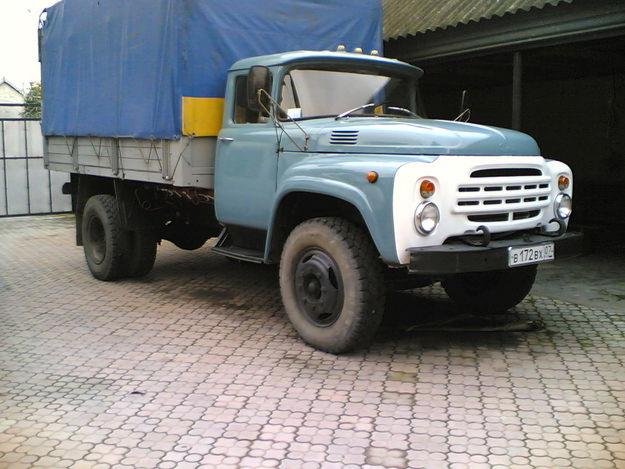

| КАМАЗ 65117 | ЗИЛ 431410 | МАЗ 533603 |
Рисунок 4 – Типы автомобилей
Основные части автомобиля (рис.5) и их размещение практически не отличается от схемы их расположения у колесного трактора.
Одна из основных и отличительных частей автомобиля – это кузов. Кроме того, совокупность трансмиссии, ходовой части и механизма управления автомобилем принято называть шасси. Таким образом, основные части автомобиля – двигатель, шасси, кузов.
Кузов грузового автомобиля состоит из двух или трехместной кабины и грузовой платформы. Кабины устанавливают за двигателем, над ним и перед двигателем. Грузовые платформы бывают:
· самосвальные с гидроприводом (рис. 20);
· постоянно прикрепленные к раме – бортовые (рис. 5).
Для управления автомобилем служит механизм управления, в состав которого входят:
· рулевое управление, предназначение которого изменять направление движения автомобиля,
· тормозная система для снижения скорости движения или остановки автомобиля.
В состав вспомогательных устройств автомобиля входят: лебедка, отопление, вентиляция кабины, тягово-сцепное устройство и др.
4 – рабочее и вспомогательное оборудование; 5 – кузов
Рисунок 5 – Общая компоновка грузового автомобиля
Контрольные вопросы
1. По каким признакам классифицируют тракторы и автомобили?
2. Назвать тяговые классы сельскохозяйственных тракторов.
3. Из каких основных частей состоит трактор?
4. Назвать узлы и механизмы, входящие в состав трансмиссии гусеничного трактора.
5. Перечислить узлы и механизмы, входящие в состав трансмиссий колесных тракторов.
6. Из каких основных частей состоит автомобиль?
Сельскохозяйственные и мелиоративные машины
Тракторы и автомобили
Основные понятия и определения
Трактор – это самоходная машина, предназначенная для тяги сельскохозяйственных машин и привода их активных рабочих органов.
В современном лексиконе технических специалистов трактор называют энергетическим средством, поскольку эти машины предназначены для выполнения широкого спектра задач, преимущественно, в качестве движущей (тяговой) силы.
Автомобиль – это самодвижущийся экипаж, предназначенный для перевозки по безрельсовому пути пассажиров, различных грузов, специального оборудования и буксирования прицепов.
Автомобиль является наземным (сухопутным) механическим транспортным средством, которое приводится в движение установленным на нем двигателем.
Общая компоновка трактора и автомобиля
Основными частями трактора (рис. 1, а, б) являются двигатель (1), трансмиссия (2), ходовая часть (3), несущая система, рабочее и вспомогательное оборудование (4).
Двигатель – это источник энергии, которая необходима для привода ведущих колес и активных рабочих органов сельскохозяйственных машин. В автотракторной и сельскохозяйственной технике наиболее распространены тепловые двигатели внутреннего сгорания поршневого типа, преобразующие энергию сгорания топлива в механическую энергию. В качестве топлива для таких двигателей используется бензин или дизельное топливо различных марок.
Шасси – комплекс систем, устройств, механизмов и агрегатов, объединяющий трансмиссию, ходовую часть и механизмы управления машиной, а также рабочее и вспомогательное оборудование.
Трансмиссия – комплекс механизмов и агрегатов, передающих крутящий момент от двигателя к ведущим колесам трактора или автомобиля, изменяя его по величине и направлению.
Ходовая часть предназначена для преобразования вращательного движения ведущих колес в поступательное движение машины, путем создания силы тяги, а также для восприятия и снижения толчков со стороны почвы или дороги.
Несущие системы (у трактора) и кузов (у автомобиля) служат для объединения всех агрегатов машины в единое целое, размещения водителя (машиниста), пассажиров и груза. У грузового автомобиля кузов состоит из грузовой платформы и кабины.
Механизмы управления предназначены для управления машиной. К механизмам управления относят рулевое управление, позволяющее изменять направление движения, а также тормозные механизмы, позволяющие уменьшить скорость вплоть до полной остановки и удержания машины на стоянке.
Рабочее оборудование – это механизмы, расширяющие функциональные возможности машины, например, устройства дополнительного отбора мощности, прицепные и навесные механизмы, лебедки и т. п.
Вспомогательным оборудованием называют устройства, облегчающие работу водителя (машиниста, оператора). К вспомогательному оборудованию относятся гидросистемы управления, усилители, автоматы управления, оборудование кабины и т. п.
Общее устройство тракторов и автомобилей
Основные части трактора и автомобиля
Строительные машины и оборудование, справочник
Основные части трактора и автомобиля
Трактор и автомобиль состоят из деталей, сборочных единиц, механизмов, приборов, составных частей, систем и агрегатов.
Деталь — это изделие, выполненное без применения сборочных операций (гайка, болт).
Сборочная единица — изделие, составные части которого соединены между собой с помощью каких-либо сборочных операций.
Механизм — это устройство, служащее для передачи механического движения.
Прибор — это устройство для измерения, контроля, освещения или сигнализации.
Составная часть — это часть машины, выполняющая законченные функции.
Система — это составные части, механизмы, приборы, совместно выполняющие определенную работу.
Агрегат — самостоятельный механизм (или укрупненная часть машины), обладающий полной взаимозаменяемостью и выполняющий определенные функции. Агрегатом называют и разнотипные составные части или машины, соединенные для выполнения общей работы.
Рис. 1. Основные части трактора: а — гусеничного; б — колесного; 1—дизель; 2 — органы управления; 3 — трансмиссия; 4 — вспомогательное оборудование; 5 — рабочее оборудование 6 — ходовая часть
Рис. 2. Основные части грузового автомобиля.
Основные части трактора — двигатель, трансмиссия, ходовая часть, рабочее оборудование, механизмы управления и другие устройства.
Двигатель (рис. 1) через трансмиссию вращает ведущие колеса ходовой части трактора. Трансмиссия состоит из последовательно расположенных агрегатов: сцепление, коробка передач, ведущий мост. Ходовой частью трактор опирается на грунт и с ее помощью движется. К рабочему оборудованию относится гидравлическая навесная система, вал отбора мощности (ВОМ), приводной шкив и прицепное устройство.
Для управления трактором и его механизмами служат органы управления, а для контроля за работой систем и составных частей — контрольные приборы. К вспомогательному и дополнительному оборудованию трактора относятся кабина, приборы освещения, сигнализация и другое электрооборудование, а также дополнительные устройства.
Основные части автомобиля — двигатель, кузов и шасси (рис. 2). В шасси входят трансмиссия, ходовая часть и механизмы управления. Автомобиль снабжен также электрическим оборудованием, контрольными приборами и дополнительными устройствами.
Читать далее: Пуск и остановка дизеля трактора
Общее устройство тракторов и автомобилей
Основные части трактора и автомобиля: двигатель, трансмиссия, ходовая часть, механизмы управления, рабочее и вспомогательное оборудование.
Устройство гусеничного трактора
Расположение основных частей и сборочных единиц гусеничного трактора показано на рисунке.
Рисунок. Схема расположения основных частей, механизмов и деталей гусеничного трактора:
1 — двигатель; 2 — гидравлическая навесная система; 3 — прицепное устройство; 4 — ведущее колесо; 5 — планетарный механизм; 6 — конечная передача; 7 — коробка передач; 8 — соединительный вал; 9 — сцепление; 10 — гусеничная цепь; 11 — направляющее колесо; 12 — главная передача.
Двигатель 1 преобразует химическую энергию топлива и атмосферного воздуха во вращательное движение и переносит его к потребителям — ведущим колесам и ВОМ.
Трансмиссия трансформирует вращательное движение, распределяет его и переносит к ведущим колесам (звездочкам гусениц). Трансмиссия состоит из сцепления 9, соединительного вала 8, коробки передач 7, механизмов поворота 5, главной 12 и конечных 6 передач.
Ходовая часть объединяет все сборочные единицы в одно целое и служит для перемещения трактора по опорной поверхности. В состав ходовой части входят остов (рама), подвеска и движитель, включающий в себя ведущие колеса 4 (звездочки), направляющие колеса 11, поддерживающие ролики и гусеничные цепи 10. Движитель взаимодействует с опорной поверхностью (почвой) и преобразует подведенное трансмиссией вращательное движение в поступательное движение трактора.
Механизмы управления, воздействуя на ходовую часть, изменяют траекторию движения трактора, останавливают и удерживают его неподвижно.
Рабочее оборудование трактора состоит из механизма навески 2 с гидроприводом, прицепного устройства 3, ВОМ и приводного шкива. Навесная система предназначена для крепления навесных машин на трактор и управления их работой. С помощью прицепного устройства буксируют различные прицепные машины и транспортные средства. ВОМ используют для приведения в действие рабочих органов агрегатируемых машин.
Вспомогательное оборудование трактора — это кабина с подрессоренным сиденьем, капот, приборы освещения и сигнализации, системы отопления и вентиляции, компрессор и др.
Устройство колесного трактора
Назначение составных частей колесного трактора то же, что у гусеничного.
Рисунок. Схема расположения основных частей, механизмов и деталей колесного трактора:
1 — управляемое колесо; 2 — передний мост; 3 — двигатель; 4 — механизм навески; 5 — ведущее колесо; 6 — конечная передача; 7 — дифференциал; 8 — главная передача; 9 — коробка передач; 10 — сцепление.
Ходовая часть и механизмы управления колесного трактора состоят из остова, переднего моста 2, ведущих 5 и управляемых 1 колес, рулевого управления. Между главной 8 и конечной 6 передачами установлен дифференциал 7.
Устройство автомобиля
Основные части автомобиля — двигатель, шасси и кузов. Принципиальная схема расположения основных частей и механизмов автомобиля мало отличается от схемы их расположения у колесного трактора.
Рисунок. Расположение основных механизмов автомобиля:
1 — направляющее колесо; 2 — передняя подвеска; 3 — сцепление: 4 — коробка передач; 5 — карданная передача; 6 — главная передача; 7 — дифференциал; 8 — задняя подвеска; 9 — ведущее колесо; 10 — рама; 11 — рулевое управление; 12 — двигатель
Вспомогательное оборудование автомобилей — это тягово-сцепное устройство, лебедка, системы отопления и вентиляции, компрессор и др.
Шасси автомобиля состоит из трансмиссии, ходовой части и механизмов управления. На шасси устанавливают кузов для размещения пассажиров или груза.
Компоновочная схема легковых переднеприводных автомобилей отличается от классической тем, что двигатель расположен поперек кузова и ведущими являются передние колеса. Это позволяет уменьшить массу автомобиля, эффективнее использовать его пространство, повысить устойчивость и проходимость.
Рисунок. Схема трансмиссии переднеприводного автомобиля: I — двигатель; II — сцепление; III — коробка передач; IV — главная передача и дифференциал; V — правый и левый приводные валы с шарнирами равных угловых скоростей; VI — ведущие (передние) колеса.
Общие сведения о тракторах и автомобилях
Под ходовой частью трактора понимают тележку, на которой монтируются все его агрегаты и механизмы. Тракторы могут иметь гусеничную, колесную или полугусеничную ходовую часть.
Основное назначение ходовой части состоит в том, чтобы поддерживать остов с агрегатами и механизмами, преобразовывать вращательное движение ведущих колес или звездочек в поступательное движение трактора и создавать при этом силу тяги, необходимую для буксирования рабочих машин и прицепов.
Ходовая часть трактора состоит из остова, передних и задних колес с осями или правого и левого гусеничных движителей и подвески.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
К ходовой части можно отнести также и органы управления колесной тележкой — рулевое управление и тормоза.
Под остовом понимается рама или соединенные между собой корпусные детали основных агрегатов и механизмов. Тракторы по типу остова бывают рамные, полурамные и безрамные.
Рамный остов представляет собой клепаную или сварную конструкцию, состоящую из двух продольных стальных балок (лонжеронов), соединенных между собой поперечинами. На поперечины опираются отдельные агрегаты и механизмы. Рама может быть цельной или состоять из двух частей, шарнирно связанных друг с другом.
Рамная конструкция остова отличается жесткостью, прочностью, хорошим доступом к агрегатам, однако имеет сравнительно большую массу.
Полурамный остов состоит из соединенных между собой облегченной короткой полурамы и корпусных деталей силовой передачи. Полурама является опорой для двигателя, к ней также крепится ось передних колес или передняя часть гусеничных движителей. Широкое распространение полурамный остов нашел на универсально-пропашных тракторах. Он обладает достаточной жесткостью и прочностью и в то же время имеет несколько меньшую массу, чем рамный остов.
Безрамный остов образуется при жестком соединении корпусных деталей трактора — блок-картера двигателя и корпусов агрегатов силовой передачи. Применяется редко, в основном на колесных тракторах класса 6 кН. При таком остове доступ к механизмам трактора ограничен, а навешивание рабочих машин затруднено.
Ходовая часть колесных тракторов может иметь два, три или четыре колеса, причем ведущими бывают два или четыре колеса.
На тракторах иногда применяют спаренные колеса. Это делают с целью уменьшения удельного давления на грунт, уменьшения буксования и повышения проходимости.
Колесную ходовую часть тракторов оценивают так называемой колесной формулой. Она состоит из двух цифр, первая из которых указывает на общее число колес, а вторая — на число ведущих колес. Так, например, колесная формула трактора МТЗ-80 — 4×2 означает, что на тракторе четыре колеса (двухосный), из них два ведущих.
Тракторы с четырьмя и более ведущими колесами называют машинами повышенной проходимости. Они отличаются лучшим сцеплением ведущих колес с опорной поверхностью.
Универсально-пропашные тракторы имеют ходовую часть, приспособленную для изменения колеи (расстояния между серединами колес одной оси) и дорожного просвета (наименьшего расстояния от опорной поверхности до самой нижней точки трактора между его колесами).
Колею задних колес обычно изменяют за счет перемещения колес по выступающим из корпуса заднего моста концам полуосей, смещения обода колеса относительно его диска, поворота выпуклого диска на 180°. Расстояние между передними колесами регулируют путем выдвижения кулаков с поворотными цапфами из трубы передней оси.
Дорожный просвет универсально-пропашных колесных тракторов изменяют за счет поворота корпусов конечных передач (ведущие колеса опускаются вниз относительно остова) и переналадки разъемных соединений шкворней с цапфами направляющих колес.
Подвеска включает в себя рессоры и амортизаторы. При помощи рессор, выполняемых обычно в виде набора пружинящих стальных листов или витых пружин, оси колес или каждое колесо в отдельности соединяются с остовом. Рессоры смягчают удары, воспринимаемые колесами or дороги и передаваемые остову.
Гидроамортизаторы (например, гусеничного трактора Т-150) предназначены для быстрого гашения колебаний за счет торможения жидкости, продавливаемой по каналам малого сечения. Они подключаются параллельно рессора.м, то есть гидроамортизаторы соединяют подрессоренные оси или отдельные колеса (катки) с остовом. Гидроамортизаторы несколько увеличивают жесткость подвески.
На колесных тракторах подвеску в виде пружинных или листовых рессор имеют только передние управляемые колеса, на гусеничных-опорные катки или рамы гусеничных движителей.
