Принцип работы ABS

При резком торможении на скользкой дороге могут возникнуть проблемы. Антиблокировочная система (ABS) принимает на себя это действие и бережет Ваши нервы. На самом деле, на скользкой дороге даже профессиональный водитель не может затормозить без ABS также быстро, как среднестатистический водитель с ней. В этой статье мы рассмотрим антиблокировочные системы — зачем они нам нужны, как они устроены, как они работают, какие они бывают, и какие проблемы могут возникнуть при их использовании?

В теории, антиблокировочная система устроена достаточно просто. Если Вы буксуете на льду, то видите, как колеса вращаются, но сцепление с дорогой отсутствует. Это происходит из-за проскальзывания опорной площади колеса на льду.

Антиблокировочная система предотвращает блокировку и проскальзывание колес, что дает Вам два преимущества: остановка происходит быстрее и Вы сохраняете управление автомобилем во время остановки. ABS включает в себя следующие компоненты:
🔹 Датчики скорости
🔹 Насос
🔹 Клапаны
🔹 Блок управления

Антиблокировочной системе необходимо отслеживать момент, пограничный с блокировкой колес. Датчики скорости, установленные на каждом колесе, или в некоторых случаях, на дифференциале, считывают эту информацию.

В тормозной системе установлены клапаны для каждого тормоза, контролируемого ABS. В некоторых системах клапан имеет 3 положения:
🔹 В положении 1 клапан открыт; давление от главного цилиндра передается на тормоз.
🔹 В положении 2 клапан блокирует линию, изолируя тормоз от главного цилиндра. Это предотвращает повышение давления при более сильном нажатии на педаль тормоза.
🔹 В положении 3 клапан немного снижает давление в тормозе.

Т.к. клапан может ослаблять давление тормозов, необходимо как-то его нагнетать в исходное положение. Для этого используется насос; когда клапан стравливает давление в линии, насос нагнетает его до необходимого уровня.

Блок управления представляет собой компьютер. Он отслеживает показания датчиков скорости и контролирует клапаны.

Существуют различные варианты алгоритмов и их комбинаций для управления ABS. Мы рассмотрим принцип работы наиболее простой системы. Блок управления непрерывно считывает показания датчиков скорости. Он отслеживает любые уменьшения скорости, которые не являются нормальными. Например, перед блокировкой колеса, скорость его вращения резко падает. При игнорировании этого, колесо останавливается намного быстрее, чем автомобиль. В идеальных условиях для остановки при скорости движения 100 км/ч, автомобилю требуется примерно 5 секунд, но колесо блокируется менее, чем за 1 секунду. Блок управления ABS знает, что такое резкое прерывание движения невозможно, поэтому он снижает давление на тормоза до тех пор, пока не начнется ускорение, затем опять повышает давление до повторного торможения. Это происходит настолько быстро, что колесо не успевает резко изменить скорость. В результате колеса тормозят с той же скоростью, что и автомобиль, при этом колеса тормозят в положении, пограничным с блокировкой. При этом система достигает максимального тормозного усилия. При срабатывании ABS вы почувствуете пульсацию педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. В некоторых ABS происходит до 15 циклов открытия/закрытия клапанов в секунду.

➡ Типы антиблокировочных систем

В автомобилях используются различные типы антиблокировочных систем в зависимости от типа установленных тормозов. Мы будем рассматривать ABS по числу каналов — т.е. количеству клапанов, которые контролируются по-отдельности — и количеству датчиков скорости.

🔹 Четырехканальная ABS с четырьмя датчиками

Данный тип является наилучшим. Датчики скорости установлены на каждом колесе, а также для каждого колеса установлен отдельный клапан. При таком типе ABS, блок управления контролирует каждое колесо в отдельности для обеспечения наивысшего усилия торможения.

🔹 Трехканальная ABS с тремя датчиками

Обычно такой тип используется на небольших грузовиках (пикапах) при действии ABS на все четыре колеса. Передние колеса имеют два датчика и клапана, по одному для каждого колеса, а для задних колес устанавливается один датчик и клапан. Датчик скорости задних колес расположен на заднем мосту. Такая система предусматривает индивидуальный контроль для каждого переднего колеса, обеспечивая максимального усилия торможения. Задние же колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность.

🔹 Одноканальная ABS с одним датчиком

Такой тип обычно устанавливается на небольших грузовиках (пикапах) при действии ABS только на задние колеса. Такая ABS имеет только один клапан для контроля обоих задних колес и один датчик, расположенный на заднем мосту. Данный тип функционирует также, как и задняя часть трехканальной ABS. Задние колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность. Такую ABS легко узнать. Обычно она имеет одну тормозную магистраль, идущую к обоим задних колесам через тройник. Вы также можете найти датчик скорости по электрическому соединению рядом с дифференциалом заднего моста.

(❓) Часто задаваемые вопросы по ABS

➡ Нужно ли мне тормозить прерывистым нажатием на педаль тормоза на скользкой дороге?

При езде на автомобиле, оборудованном ABS, не нужно тормозить прерывистым нажатием на педаль. Прерывистое нажатие на педаль тормоза используется при торможении автомобиля без ABS для предотвращения блокировки колес и сохранения управления машиной. В автомобилях с ABS блокировка колес не происходит никогда, поэтому прерывистое нажатие на педаль лишь продлит время остановки. При экстренном торможении на автомобиле с ABS необходимо уверенно нажимать на педаль тормоза и удерживать ее нажатой, пока ABS осуществляет торможение. Вы можете почувствовать сильную пульсацию педали, но так и должно быть, не отпускайте педаль.

➡ Правда ли работает антиблокировочная система?

ABS делает торможение более эффективным. Она предотвращает блокировку колес и обеспечивает наименьший тормозной путь на скользкой дороге.Но способствует ли ABS предотвращению ДТП? Американский институт дорожной безопасности провел ряд исследований для определения, насколько часто автомобили ABS участвуют в ДТП со смертельным исходом. Результаты исследования 1996 г. показали, что ABS не предотвращает возникновение ДТП со смертельным исходом. Также было отмечено, что автомобили с ABS реже участвуют в ДТП со смертельным исходом для водителя и пассажиров автомобиля, с которым произошло столкновение, но чаще со смертельным исходом для водителя и пассажиров машины с ABS, особенно при ДТП с участием одного автомобиля. По этой причине до сих пор ведутся споры по поводу эффективности ABS. Некоторые считают, что водители автомобилей с ABS неправильно осуществляют торможение и отпускают педаль, когда чувствуют ее пульсацию. Некоторые считают, что если ABS позволяет управлять автомобилем при экстренном торможении, то многие в приступе паники съезжают с дороги и разбиваются. Последние исследования показывают, что автомобили, оборудованные ABS, реже участвуют в ДТП, однако это еще не является основанием полагать, что ABS повышает безопасность движения.

Источник

АБС (Антиблокировочная система)

Основными компонентами составляющих систему ABS можно выделить:

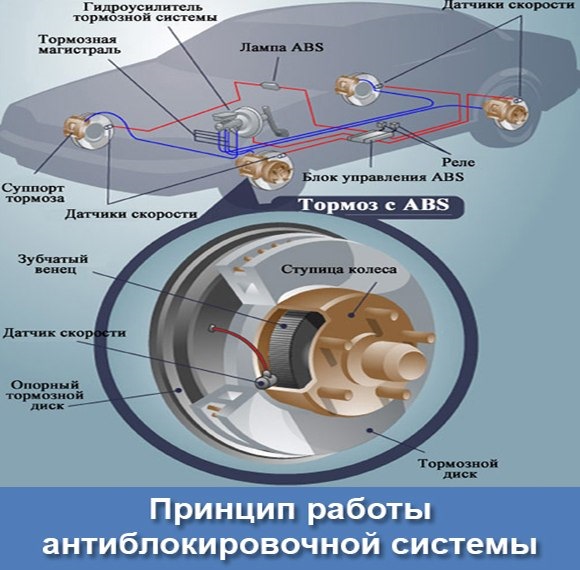

Полная схема расположения компонентов ABS выглядит так:

Компоненты антиблокировочной системы

Главной задачей ABS является регулировка скорости вращения колёс путём изменения давления в магистралях тормозной системы. Данная система предназначена дабы избежать аварийной ситуации при резком торможении, сохраняя управляемость транспортного средства.

Цена на датчик АБС в зависимости от марки автомобиля и производителя колеблется от 5 до 100 usd.

Основная часть системы (гидравлический блок и блок АБС) находятся под капотом автомобиля, они же в свою очередь работают в паре с датчиками расположенными на ступице. Блок управления АБС обрабатывает сигнал с датчика, а гидравлический блок распределяет давление на тормозные колодки.

Система АБС достаточно надежная. Электронные датчики и блоки системы имеют многие предохранители и спец. реле. Поломки в основном связаны с неправильной эксплуатацией. Наибольшее влияние имеют колесные датчики, поскольку больше всего подвергаются загрязнению, поэтому, время от времени требуется замена датчика АБС.

АБС: что это, зачем использовать и принцип работы

Как работает антиблокировочная система тормозов и нюансы ее использования

Когда анти блокировочная система имеет какую-то неисправность, то об этом будет сигнализировать соответствующий значок на приборной панели. Лампочка ABS загорается при запуске автомобиля и горит не дольше 6-ти секунд, но если данная сигнальная лампа загорелась при движении или индикатор не гаснет, то это свидетельствует об отключении системы, при этом не нужно паниковать, поскольку обычное торможение является возможным. Дабы разобраться что именно за поломка в АБС нужна диагностика.

Основными неисправностями АБС

Советы и рекомендации

Как АБС влияет на тормозной путь?

Как изменяется тормозной путь АБС

О том, как влияет на тормозной путь работа антиблокировки тормозов, зачастую складывается ошибочное мнение. Много водителей надеются на то, что эта система не только позволяет объехать препятствие, но сократить тормозную дистанцию.

Основная задача системы ABS – сохранить управляемость автомобиля, а не уменьшить тормозной путь! То есть тормозная дистанция, от нажатия педали до полной остановки, в большинстве случаев, меньше не станет, даже на оборот, часто может увеличится. Все будет зависеть от дорожного покрытия (мокрое, сухое, гравий, грунтовка, лед или снежная каша), а также типа резины (летняя, зимняя шипованная или липучка). Также на тормозной путь влияет тип и настройка самой системы.

Как выглядит торможение авто с ABS и без

Так в среднем можно ориентироваться на такие показатели:

Однако в любом из этих случаев преимуществом тормозов с АБС является то, что вы сможете объехать препятствие и не стирать резину, а с тормозным расстоянием у кого как получится, все будет зависеть от настройки и типу работы антиблокировочной системы, а также навыков самого водителя.

С увеличением скорости тормозной путь станет длиннее, однако следует отметить, что если скоростной режим будет выше 60 км/ч, то результат длина тормозного пути с абс на сухом асфальте будет уже меньше чем без такой системы. Также учтите, что эти данные не являются точными ведь торможение, зависит от многих факторов.

Часто задаваемые вопросы

ABS как расшифровывается?

Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.

Кто изобрел АБС?

Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

Принцип действия АБС?

Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

Как АБС влияет на АКПП?

На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.

Источник

Антиблокировочная система тормозов

Современные автомобили оборудуются значительным количеством систем активной безопасности, в задачу которых входит предотвращение потери контроля водителем над машиной при разных дорожных ситуациях. К ним относится и антиблокировочная система тормозов (ABS).

Отметим, что АБС – первая среди систем, относящихся к активной безопасности, которая массово стала использоваться на автомобилях. При этом она еще выступает и базой для иных систем.

Первые рабочие образцы на автомобилях стали использоваться более 40 лет назад. По мере развития технологий она улучшалась и дорабатывалась. К примеру, первые системы включали в себя больше сотни составных компонентов, а последние версии системы ABS состоят всего из 18 элементов.

Особенности работы системы

АБС устанавливается на тормозную систему и вносит свои коррективы в ее работу. По самому названию можно понять, что в ее задачу входит предотвращение блокировки колес во время торможения.

Особенность колес авто заключается в том, что сила трения качения у них выше, чем трения скольжения. То есть, колесо, которое катится, лучше сцепляется с поверхностью дороги, чем скользящее по полотну, что происходит в случае его полной блокировки. В ее результате тормозной путь машины увеличивается.

Также скольжение колеса далеко не всегда происходит в прямолинейном направлении, поскольку боковые силы могут преобладать над продольными, из-за чего траектория перемещения такого колеса меняется. Итогом этого является непредсказуемое и неконтролируемое движение машины.

Но если создать на тормозном механизме усилие, которое максимально будет замедлять скорость вращения, но не блокируя его (удерживает на грани), то тормозной путь сократиться и авто не потеряет управляемость.

В машинах без этой системы опытные водители для получения максимального эффекта при торможении пользуются методом многократного нажима на педаль (прерывистого торможения). Чтобы колеса не получились заблокированными, водитель при торможении нажимает на педаль, затем отпускает и так повторяет многократно.

Суть этого метода очень проста – поймать момент на тормозных механизмах, когда они максимально замедляют колеса без срыва их в блокировку, но это не всегда возможно, особенно на если колеса движутся по разной поверхности.

Прерывистое торможение (нажал-отпустил) не дает полностью заблокировать колеса, поскольку водитель просто периодически послабляет усилие на механизме тормозов. Этот же принцип использует и АБС.

Конструкция и назначение составляющих частей

Устройство антиблокировочной системы состоит из трех основных составных элементов:

Элементы ABS автомобиля

Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.

Датчики

Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

Расположение датчика скорости на ступице колеса

В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.

Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

Датчик индуктивного типа

Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.

Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.

Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.

Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).

Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

Устройство и принцип работы активного датчика скорости

Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.

Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.

Блок управления

Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.

Исполнительный механизм

Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:

Устройство блока АБС

В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.

Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.

Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.

Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.

Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.

Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.

Поколения и виды

Современная система, устанавливаемая на авто, — четырехканальная. Она включает в себя по два клапана на каждое колесо, а также по одному аккумулятору давления и амортизационной камере на контур (а их – два).

В целом, эта система уже насчитывает 5 поколений. Первая из них появилась в 1978 году, вторая пришла ей на смену в 1980 году и устанавливалась она вплоть до 1995 года, после чего 2-е поколение вытеснило 3-е. Современное 4-е поколение системы появилось в 2003 году, а сейчас применяется 5-е поколение, которое продолжает использоваться до сих пор.

Что касается конструктивных особенностей, то четырехканальная система — самая последняя и технологически совершенная. Но ей предшествовали:

Сейчас эти три типа системы ABS встречаются только разве что на старых авто.

Режимы работы

Антиблокировочная система тормозов может работать в трех режимах:

Во время торможения система меняет режим работы многократно, что и обеспечивает эффективное торможение. При этом водителю не нужно самому «играться» педалью, чтобы исключить блокировку колес, система все делает сама.

Достоинства и недостатки

К другим достоинствам этой системы также относятся:

Но АБС не идеальна. При определенных условиях эта система может некорректно функционировать и допускать ошибки. А это сказывается на эффективности торможения и может несколько дезориентировать водителя.

Такими условиями являются:

В общем, АБС отлично работает только на ровной дороге с хорошим сцеплением колес с полотном. В иных случаях система ABS может допустить ошибки.

К примеру, на проблемной трассе с часто чередующимся покрытием (асфальт меняется со щебенкой или иным насыпным материалом) система не сможет подобрать оптимальное усилие на механизмах, из-за чего тормозной путь увеличивается.

При слете с дороги АБС также не «помощник». Здесь блокировка – лучшее средство для максимально быстрой остановки авто.

К особенностям антиблокировочной системы можно отнести также некоторое опоздание включения в работу при движении на высоких скоростях (свыше 130 км/ч). Просто блоку управления при таких условиях нужно некоторое время, чтобы произвести расчеты и задействовать гидроблок.

На малых же скоростях (10-15 км/ч) система и вовсе отключается. Если это остановка на ровном покрытии, то отключение АБС никак не сказывается, а вот при торможении на спуске деактивация системы может оказать негативное влияние.

Отметим, что отключение АБС – условное понятие, поскольку система работает постоянно и выключить ее невозможно. Здесь деактивацию следует понимать, как переход в «ждущий режим». То есть она снова активизируется и начнет выполнять свою функцию при последующем нажатии на педаль тормоза. Единственное, когда она не включится – это торможение при движении на малых скоростях.

Доработки и улучшения

Инженеры довели конструкцию АБС до высокого уровня и улучшать уже практически нечего. Доработкам подвергаются разве что некоторые составные элементы. Так, колесные датчики сейчас не только измеряют скорость вращения, в них дополнительно интегрируют G-датчики и акселерометры.

Также к улучшениям можно отнести повышение функциональности электронного блока (то самое использование АБС в качестве основы для других систем). К примеру, блок управления ABS задействуется в противобуксовочной системе и распределения тормозных усилий.

Источник
