Приспособление для забора воды пожарным автомобилем

Забор воды пожарной машиной

Забор воды из водоема пожарной машиной – параметр, от которого зависит скорость наполнения автоцистерны и быстрота прибытия боевого расчета на сигнал о возгорании. Определяющим фактором является тип источника: его объем, наличие подъездных путей и расстояние до населенного пункта.

Забор воды из открытого водоема

Технические параметры автоцистерн позволяют закачивать в их резервуар жидкость из открытого водоема. Согласно нормативу, забор воды пожарной машиной из открытого водоема возможен при использовании рукавов диаметром 125 или 150 мм. Выкачка из открытого водоема происходит в следующей последовательности:

При погружении рукавов в водоем максимальная глубина должна быть 7 метра, а всасывающую сетку можно опускать при этом на 30 см.

Наиболее частой проблемой при заборе пожарными машинами воды из открытого водоема является недостаточная частота вращения вала силового агрегата при включении газоструйной вакуумной установки. Вторично причиной сбоя процесса отбора воды является преждевременное уменьшение частоты вращения вала двигателя. Третья часто встречающаяся причина – превышение частоты вращения вала насоса и создание большого напора при открытии напорных задвижек.

Максимальная высота всасывания при заборе воды из открытого источника зависит от температуры жидкости.

Если возникает необходимость сделать забор жидкости при температуре свыше 60°С или если максимальная высота всасывания превышает 7 метров, то насос и всасывающая линия заполняются водой из цистерны. Если происходит выкачка горячей жидкости, то насос ставят ниже ее уровня (фактически он работает «под заливом»).

Чтобы осуществить забор из открытого водоисточника, к нему оборудуют подъездные пути. В случае неудовлетворительного их состояния используют следующие системы забора:

Забор воды из емкости

При заборе воды пожарными машинами из пожарного резервуара работают по трем схемам:

Забор воды от водопроводной сети

При осуществлении отбора воды из водопроводной сети собирают напорно-всасывающую линию.

Автоцистерну или насосно-рукавный автомобиль устанавливают таким образом, чтобы всасывающие патрубки находились как можно ближе к колодцу гидранта. Далее действия состоят в следующем:

Забор воды из водоема через заграждения

При заборе воды из открытого водоисточника при невозможности оборудовать свободные подъездные пути всасывающую линию приходится прокладывать через преграду. Чаще всего это перила мостов и парапеты. В этом случае могут образовываться воздушные пробки. При срабатывании выкидного штуцера воздух попадает в насосный отсек.

Именно поэтому на стадии появления воды в смотровом глазке необходимо удалить пробку:

Источник

Оборудование для забора и подачи воды

Гидравлическое оборудование является элементом пожарного оборудования, относящегося к коммуникациям пожаротушения и предназначено для формирования насосно-рукавных систем пожарных автомобилей (мотопомп) с целью обеспечения подачи огнетушащих веществ к месту тушения пожара.

В зависимости от назначения гидравлическое оборудование можно разделить на две группы. Наиболее распространенный вид оборудования – рукавная арматура – отливается из алюминиевых сплавов марок АК7 и АК7ч (АЛ9) по ГОСТ 1583 с последующей механической обработкой и состоит из следующих элементов.

Всасывающая пожарная сетка предназначена для предотвращения самостоятельного опорожнения всасывающей линии и попадания в нее посторонних предметов.

Всасывающая сетка состоит из корпуса, верхняя часть которого имеет штуцер для присоединения соединительной всасывающей головки, обратного клапана, рычага для поднятия клапана и решетки. Всасывающую сетку присоединяют к всасывающим рукавам с помощью соединительной головки.

При работе насоса из открытого водоисточника во всасывающей линии создается разрежение. Вода под атмосферным давлением поднимает клапан и поступает во всасывающую линию и далее в полость насоса. При остановке насоса клапан опускается в гнездо и всасывающая линия остается заполненной водой. Чтобы освободить линию от воды, необходимо при помощи веревки, прикрепленной к кольцу, повернуть рычаг, клапан приподнимется и вода вытечет из рукавов.

Всасывающие сетки выпускают различных типоразмеров (табл.4.1).

Рукавный водосборник предназначен для соединения двух потоков воды из пожарной колонки и подвода ее к всасывающему патрубку пожарного насоса, а также он используется при работе с гидроэлеватором и в случае подачи воды в перекачку на большие расстояния.

Рукавный водосборник состоит из корпуса-тройника, двух напорных соединительных цапковых головок ГЦ-80 для присоединения напорных или напорно-всасывающих рукавов и выходной соединительной головки для установки водосборника на всасывающем патрубке насоса. Внутри корпуса водосборника закреплен шарнирно-тарельчатый клапан для перекрывания одного входного патрубка при работе насоса от гидранта на один рукав.

Рукавное разветвление предназначено для разделения потока и регулирования количества подаваемого огнетушащего вещества, транспортируемого по напорным пожарным рукавам. В зависимости от числа выходных штуцеров и условного диаметра входного штуцера различают следующие типы разветвлений: трехходовые РТ-70 и РТ-80 и четырехходовые РЧ-150. Наибольшее распространение имеют трехходовые разветвления. Они имеют три выходных и один входной штуцер.

Четырехходовые разветвления применяют на передвижных насосных станциях и рукавных автомобилях.

Разветвления всех типоразмеров имеют в основном одинаковую конструкцию и состоят из фигурного корпуса, входных и выходных патрубков. На всех патрубках разветвлений навернуты муфтовые соединительные головки. Входные патрубки снабжены запорными механизмами вентильного типа с тарельчатым клапаном, маховичком, шпинделем и сальниковым уплотнением. Для переноса разветвления имеется ручка.

Для обеспечения подачи воды от насосов пожарных высокого давления (типа НЦПВ-20/200) используют рукавные разветвления на рабочее давление до 3,0 МПа РТВ-70/300. Технические характеристики разветвлений представлены в табл.4.2.

Головки соединительные пожарные – быстросмыкаемая арматура, предназначенная для соединения пожарных рукавов и присоединения их к пожарному оборудованию и пожарным насосам. В зависимости от назначения соединительные головки разделяют на напорные и всасывающие.

Соединительные рукавные головки (ГР и ГРВ) состоят из втулки, несущей в канавке торцевой кромки уплотняющее резиновое кольцо (типа КВ – для всасывающих головок и КН – для напорных головок) и обоймы, свободно надетой на втулку. На обойме отлиты два клыка и наружная спиральная наклонная площадка, с помощью которых соединяются две головки, и достигается их уплотнение. Рукавные головки навязывают на концы пожарных рукавов соответствующего диаметра.

Муфтовая и цапковая соединительные головки состоят из одной втулки, с одной стороны которой имеется резьба, а с другой, на торцевой кромке – канавка для уплотняющего резинового кольца и по наружной поверхности – два клыка со спиральными наклонными площадками. У муфтовых головок резьба внутренняя, а у цапковых – наружная.

Головка-заглушка предназначена для закрывания пожарных соединительных головок и представляет собой соединительную обойму с крышкой.

Переходная головка предназначена для соединения напорных рукавов или другого водопенного оборудования с разными условными проходами. Переходная головка состоит из двух несущих втулок с разными условными проходами, соединенных между собой на резьбе и двух обойм, аналогичных соответствующим рукавным головкам.

Напорные и всасывающие соединительные головки классифицируются в зависимости от их максимального рабочего давления, типов и условных проходов.

Стволы пожарные. Устройство, устанавливаемое на конце напорной линии для формирования и направления огнетушащих струй. Пожарные стволы в зависимости от пропускной способности и размеров подразделяются на ручные и лафетные, а в зависимости от вида подаваемого огнетушащего вещества – на водяные, пенные и комбинированные.

Ручные пожарные стволы предназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности. Стволы в зависимости от конструктивных особенностей и основных параметров классифицируются на стволы нормального давления и стволы высокого давления. Стволы нормального давления обеспечивают подачу воды и огнетушащих растворов при давлении перед стволом от 0,4 до 0,6 МПа, стволы высокого давления при давлении от 2,0 до 3,0 МПа. Для стволов нормального давления, определяющим характеристики, является условный проход соединительной головки. В связи с этим стволы подразделяют на два типоразмера Ду 50 и Ду 70.

Для оценки тактико-технических возможностей пожарных стволов определяющими являются параметры формирующейся на стволе струи. Теория струй детально изучается в курсе гидравлики, поэтому рассмотрим лишь наиболее важные для нас ее составляющие.

Минимальная длина компактных струй ручных стволов равняется в среднем 17 м, для ее создания у стволов с диаметром насадка 13,16,19,22 и 25 мм требуется создавать напор 0,4…0,6 МПа.

Расстояние от насадка ствола до огибающей кривой раздробленной струи R_р возрастает с уменьшением угла наклона α к горизонту:

Важным параметром для ручных пожарных стволов является реакция струи – это сила, возникающая при истечении жидкости из насадка ствола.

Известна зависимость для определения силы реакции струи:

Знак минус указывает, что сила реакции направлена в сторону, противоположную движению струи. Так, сила реакции струи для ручных стволов при напоре 4,0 МПа достигает 400 Н. Для ее компенсации требуется работа со стволом двух человек.

В результате совершенствования конструкции разработаны ручные пожарные стволы пистолетного типа, сила реакции струи для которых разделяется на несколько составляющих и направлена вверх. Это значительно упрощает работу ствольщиков при тушении пожаров.

Стволы лафетные комбинированные (водопенные) предназначены для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, а также струй воздушно-механической пены низкой кратности.

Лафетные стволы подразделяются на: стационарные, монтируемые на пожарном автомобиле; возимые, монтируемые на прицепе и переносные.

Воздушно-механическая пена предназначена для тушения пожаров жидких (класс пожара В) и твердых (класс пожара А) горючих веществ. Пена представляет собой ячеисто-пленочную дисперсную систему, состоящую из массы пузырьков газа или воздуха, разделенных тонкими пленками жидкости.

Получают воздушно-механическую пену механическим перемешиванием пенообразующего раствора с воздухом. Основным огнетушащим свойством пены является ее способность препятствовать поступлению в зону горения горючих паров и газов, в результате чего горение прекращается. Существенную роль играет также охлаждающее действие огнетушащих пен, которое в значительной степени присуще пенам низкой кратности, содержащим большое количество жидкости.

Для получения пены низкой кратности применяются ручные воздушно-пенные стволы СВП и СВПЭ. Они имеют одинаковое устройство, отличаются только размерами, а также эжектирующим устройством, предназначенным для подсасывания пенообразователя из емкости.

Принцип образования пены в стволе СВП заключается в следующем. Пенообразующий раствор, проходя через отверстие в корпусе ствола, создает в конусной камере разрежение, благодаря которому воздух подсасывается через восемь отверстий, равномерно расположенных в направляющей трубе ствола. Поступающий в трубу воздух, интенсивно перемешивается с пенообразующим раствором и образует на выходе из ствола струю воздушно-механической пены.

Принцип образования пены в стволе СВПЭ отличается от СВП тем, что в приемную камеру поступает на пенообразующий раствор, а вода, которая, проходя по центральному отверстию, создает разрежение в вакуумной камере. Через ниппель в вакуумную камеру по шлангу из ранцевого бочка или другой емкости подсасывается пенообразователь. Технические характеристики пожарных стволов для получения пены низкой кратности представлены в табл.4.7.

Для получения из водного раствора пенообразователя воздушно-механической пены средней кратности и подачи ее в очаг пожара используются генераторы пены средней кратности.

В зависимости от производительности по пене выпускаются следующие типоразмеры генераторов: ГПС-200; ГПС-600; ГПС-2000. Их технические характеристики представлены в табл.4.8.

В качестве пенных пожарных стволов комбинированного типа рассмотрим установки комбинированного тушения пожаров (УКТП) «Пурга», которые могут быть ручного, стационарного и мобильного исполнения. Они предназначены для получения воздушно-механической пены низкой и средней кратности. Технические характеристики УКТП различного исполнения представлены в табл. 4.9. Кроме того, для этих стволов разработаны диаграмма радиуса действия и карта орошения, что позволяет более четко оценивать их тактические возможности при тушении пожаров.

Дата добавления: 2016-02-16 ; просмотров: 3094 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Тема № 2: Оборудование для забора и подачи воды

Гидравлическое оборудование является элементом пожарного оборудования, относящегося к коммуникациям пожаротушения, и предназначено для формирования насосно-рукавных систем пожарных автомобилей (мотопомп) в целях обеспечения подачи огнетушащих веществ к месту тушения пожара.

В зависимости от назначения гидравлическое оборудование можно разделить на две группы (рис. 3.9). Наиболее распространенный вид оборудования – рукавная арматура – изготавливается из алюминиевых сплавов марок АК7 и АК7ч (АЛ9) по ГОСТ 1583 с последующей механической обработкой и состоит из следующих элементов (см. рис. 3.9).

Рис. 3.9. Классификация гидравлического оборудования

Всасывающая пожарная сетка (рис. 3.10) предназначена для предотвращения самостоятельного опорожнения всасывающей линии и попадания в нее посторонних предметов.

Всасывающая сетка состоит из корпуса, верхняя часть которого имеет штуцер для присоединения соединительной всасывающей головки 1, обратного клапана 2, рычага для поднятия клапана 3 и решетки 4. Всасывающую сетку присоединяют к всасывающим рукавам с помощью соединительной головки.

При работе насоса из открытого водоисточника во всасывающей линии создается разрежение. Вода под атмосферным давлением поднимает клапан 2 и поступает во всасывающую линию и далее в полость насоса. При остановке насоса клапан опускается в гнездо и всасывающая линия остается заполненной водой. Чтобы освободить линию от воды, необходимо при помощи веревки, прикрепленной к кольцу, повернуть рычаг 3, клапан приподнимется и вода вытечет из рукавов.

Всасывающие сетки выпускают различных типоразмеров (табл. 3.4).

Рукавный водосборник предназначен для соединения двух
потоков воды из пожарной колонки и подвода ее к всасывающему патрубку пожарного насоса, а также он используется при работе с гидроэлеватором и для перекачки воды на большие расстояния.

Рукавный водосборник состоит из корпуса-тройника, двух напорных соединительных цапковых головок ГЦ-80 для присоединения напорных или напорно-всасывающих рукавов и выходной соединительной головки для установки водосборника на всасывающем патрубке насоса. Внутри корпуса водосборника закреплен шарнирно-тарельчатый клапан для перекрывания одного входного патрубка при работе насоса от гидранта на один рукав.

Рукавное разветвление предназначено для разделения потока и регулирования количества подаваемого огнетушащего вещества, транспортируемого по напорным пожарным рукавам. В зависимости от числа выходных штуцеров и условного диаметра входного штуцера различают следующие типы разветвлений: трехходовые РТ-70 и РТ-80 и четырехходовые РЧ-150. Наибольшее распространение имеют трехходовые разветвления. Они имеют три выходных и один входной штуцер.

Четырехходовые разветвления применяют на передвижных насосных станциях и рукавных автомобилях.

Разветвления всех типоразмеров имеют в основном одинаковую конструкцию (рис. 3.11) и состоят из фигурного корпуса 8, входного 5 и выходного 7 патрубков. На всех патрубках разветвлений навернуты муфтовые соединительные головки. Входные патрубки снабжены запорными механизмами вентильного типа с тарельчатым клапаном 6, маховичком 1, шпинделем 3 и сальниковым уплотнением 2. Для переноса разветвления имеется ручка 4.

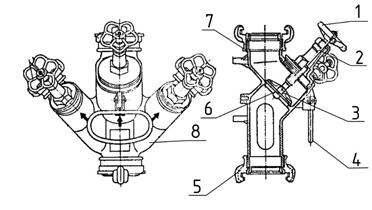

Рис. 3.11. Разветвление трехходовое:

1 – маховичок; 2 – сальниковое уплотнение; 3 – шпиндель; 4 – ручка;
5 – входной патрубок; 6 – тарельчатый клапан; 7 – выходной патрубок;
8 – фигурный корпус

Для обеспечения подачи воды от насосов пожарных высокого давления (типа НЦПВ-20/200) используют рукавные разветвления на рабочее давление до 3,0 МПа РТВ-70/300. Технические характеристики разветвлений представлены в табл. 3.5.

Головки соединительные пожарные – быстросмыкаемая арматура, предназначенная для соединения пожарных рукавов и присоединения их к пожарному оборудованию и пожарным насосам. В зависимости от назначения соединительные головки разделяют на напорные и всасывающие.

ГР (рукавная головка) ГРВ (рукавная головка всасывающая)

ГМ (муфтовая головка) ГМВ (муфтовая головка всасывающая)

ГЦ (цапковая головка) ГЗВ (головка-заглушка всасывающая)

ГП (переходная головка)

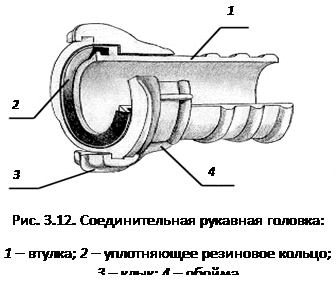

Соединительные рукавные головки (ГР и ГРВ) (рис. 3.12) состоят из втулки 1, несущей в канавке торцевой кромки уплотняющее резиновое кольцо 2 (типа КВ – для всасывающих головок и КН – для напорных головок), и обоймы 4 свободно надетой на втулку. На обойме отлиты два клыка 3 и наружная спиральная наклонная площадка, с помощью которых соединяются две головки и достигается их уплотнение. Рукавные головки навязывают на концы пожарных рукавов соответствующего диаметра. Муфтовая и цапковая соединительные головкисостоят из одной втулки, с одной стороны которой имеется резьба, а с другой – на торцевой кромке – канавка для уплотняющего резинового кольца и по наружной поверхности – два клыка со спиральными наклонными площадками. У муфтовых головок резьба внутренняя, а у цапковых – наружная.

Головка-заглушка предназначена для закрывания пожарных соединительных головок и представляет собой соединительную обойму с крышкой.

Переходная головка предназначена для соединения напорных рукавов или другого водопенного оборудования с разными условными проходами. Переходная головка состоит (рис. 3.13) из двух несущих втулок 2 и 4 с разными условными проходами, соединенных между собой, и двух обойм 1 и 3, аналогичных соответствующим рукавным головкам.

Напорные и всасывающие соединительные головки классифицируются в зависимости от их максимального рабочего давления, типов и условных проходов.

Стволы пожарные – устройства, устанавливаемые на концах напорных линий для формирования и направления огнетушащих струй. Пожарные стволы в зависимости от пропускной способности и размеров подразделяются на ручные и лафетные, а в зависимости от вида подаваемого огнетушащего вещества – на водяные, пенные и комбинированные.

Ручные пожарные стволы предназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности. Стволы в зависимости от конструктивных особенностей и основных параметров классифицируются на стволы нормального давления и стволы высокого давления (рис. 3.14).

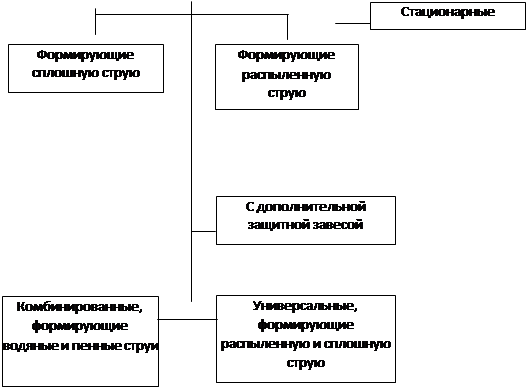

СТВОЛЫ ПОЖАРНЫЕ
Ручные пожарные стволы	Лафетные пожарные стволы

Рис. 3.14. Классификация пожарных стволов

Стволы нормального давления обеспечивают подачу воды и огнетушащих растворов при давлении перед стволом от 0,4 до 0,6 МПа, стволы высокого давления – при давлении от 2,0 до 3,0 МПа. Для стволов нормального давления определяющей характеристикой является условный проход соединительной головки. В связи с этим стволы подразделяют на два типоразмера: Ду 50 и Ду 70.

В зависимости от конструктивного исполнения ручные стволы могут иметь широкие функциональные возможности (см. рис. 3.14). Так, к формирующим только водяную струю относятся стволы РС-50 и РС-70, которые имеют одинаковую конструкцию и отличаются лишь геометрическими размерами. Они состоят (рис. 3.15) из корпуса конической формы 1, внутри которого установлен успокоитель 2 соединительной муфтовой
головки 3, предназначенной для присоединения ствола к напорному рукаву, ремня 4 для переноски ствола, сменного насадка 6. На корпус ствола насаживается оплетка красного цвета 5, обеспечивающая удобство удержания ствола в руках при работе.

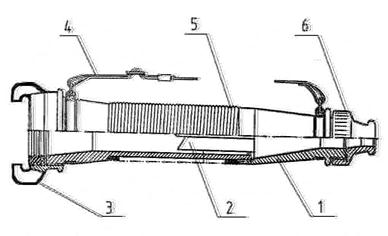

1 – корпус; 2 – успокоитель; 3 –соединительная головка; 4 –ремень;
5 –оплетка; 6 – насадок

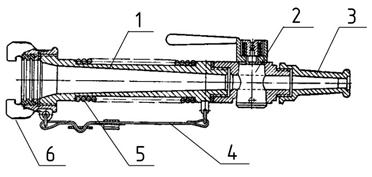

1 – корпус; 2 – кран пробковый; 3 – насадок; 4 – ремень; 5 – оплетка;
6 – соединительная головка

Конструкция универсальных ручных пожарных стволов позволяет управлять струей и они предназначены для формирования как сплошной, так и распыленной струи воды.

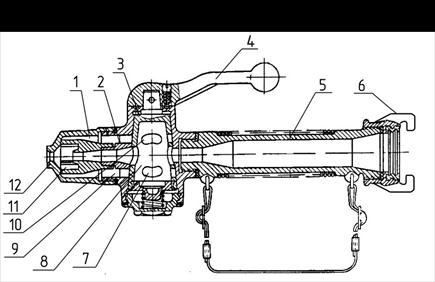

Ствол РСК-50 состоит из корпуса 5, пробкового крана 3, насадка 12, соединительной напорной головки 6 (рис. 3.17).

1,2,9 – каналы; 3 – пробковый кран; 4 – ручка; 5 – корпус; 6 – соединительная головка; 7,10 – отверстия; 8 – полость; 11 – тангенциальные каналы;
12 – насадок

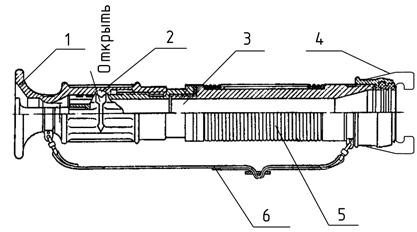

1 – распылитель; 2 – устройство перекрытия потока воды; 3 – корпус; 4 – соединительная головка; 5 – оплетка; 6 – ремень

Эти стволы идентичны и отличаются только геометрическими размерами. Стволы состоят из корпуса 3, распылителя 1, устройства перекрытия потока воды 2, соединительной головки 4, ремня 6 и оплетки 5, служащей для удержания ствола в руках при работе.

Технические характеристики универсальных ручных пожарных стволов и ствола РСКЗ-70 с защитной завесой представлены в табл. 3.7.

Наиболее многофункциональными являются комбинированные ручные стволы, которые позволяют формировать как водяную, так и пенную струю.

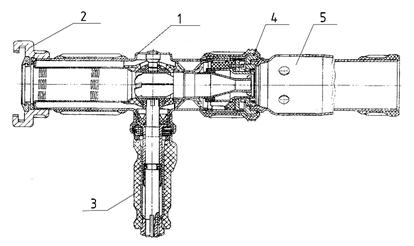

1 – головка соединительная; 2 – корпус;
3 – головка; 4 – пеногенератор; 5 – рукоятка

Для оценки тактико-технических возможностей пожарных стволов определяющими являются параметры формирующейся на стволе струи. Теория струй детально изучается в курсе гидравлики, поэтому рассмотрим лишь наиболее важные для нас ее составляющие.

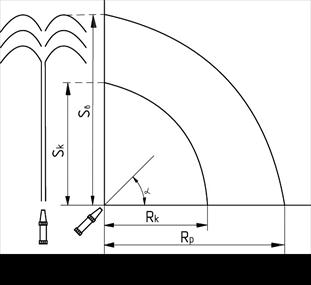

Если струю пожарного ствола направить вертикально вверх, то она будет иметь два характерных участка (рис. 3.20):

S_к – компактную часть струи и
S_в – максимальную высоту струи. Как правило, водяные стволы на пожарах работают не вертикально вверх, а под определенным
углом α. Если при одном и том же напоре у насадка постепенно изменять угол наклона ствола, то конец компактной части струи будет описывать траекторию, которая называется радиусом действия компактной струи R_к. Для ручных стволов эта траектория будет близка к

Минимальная длина компактных струй ручных стволов равняется в среднем 17 м, для ее создания у стволов с диаметром насадка 13,16,19,22 и 25 мм требуется создавать напор 0,4 – 0,6 МПа.

Расстояние от насадка ствола до огибающей кривой раздробленной струи R_р возрастает с уменьшением угла наклона α к горизонту:

Важным параметром для ручных пожарных стволов является реакция струи – сила, возникающая при истечении жидкости из насадка ствола.

Известна зависимость для определения силы реакции струи F, H:

Знак минус указывает, что сила реакции направлена в сторону, противоположную движению струи (рис. 3.21, б). Так, сила реакции струи для ручных стволов при напоре 0,4 МПа достигает 400 Н. Для ее компенсации требуется работа со стволом двух человек.

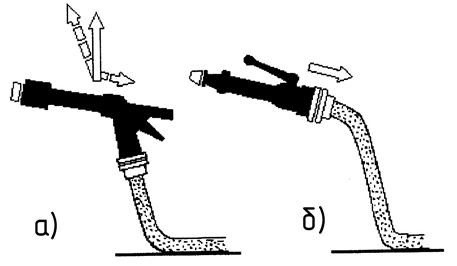

Рис. 3.21. Силы реакции струй ручных пожарных стволов:

а – для стволов пистолетного типа; б – для ручных пожарных стволов

В результате совершенствования конструкции разработаны ручные пожарные стволы пистолетного типа, сила реакции струи для которых разделяется на несколько составляющих и направлена вверх (рис. 3.21, а). Это значительно упрощает работу ствольщиков при тушении пожаров.

Стволы лафетные комбинированные (водопенные)предназначены для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, а также струй воздушно-механической пены низкой кратности. Лафетные стволы подразделяются на стационарные, монтируемые на пожарном автомобиле; возимые, монтируемые на прицепе, и переносные.

1

6

4

5

3

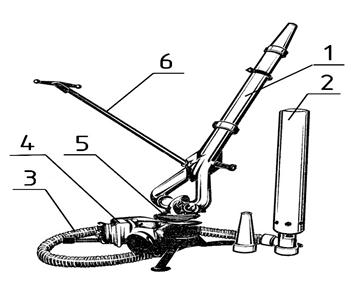

1 – корпус ствола; 2 – воздушно-пенный насадок; 3 – напорный патрубок;
4 – приемный корпус; 5 – фиксирующее устройство; 6 – рукоятка управления

Основные технические характеристики лафетного ствола ПЛС-П20 представлены в табл. 3.9.
