Прицепной кран для легкового автомобиля

Манипулятор на прицеп своими руками: как сделать и установить

Здравствуйте, дорогие друзья! Сегодня мы поговорим про достаточно необычное, но для многих полезное и необходимое решение. Это манипулятор своими руками, который можно установить на обычный прицеп.

Каким именно будет манипулятор, решать вам. Это может быть гидравлический или ручной с механическим приводом, фактически зависящем от ваших усилий. Это вопрос к тому, какую конкретно лебедку вы купите для реализации поставленной цели.

Когда и кому может пригодиться

Прежде чем рассказать о том, как делается и устанавливается самодельный кран-манипулятор на прицеп легковой машины, стоит затронуть тему необходимости такой конструкции. Соглашусь, что далеко не всем и не всегда он может пригодиться.

Наличие крана-манипулятора на легковом прицепе расширяет его функциональные возможности, увеличивает эксплуатационные характеристики. Если вам приходится регулярно перевозить какие-то тяжелые предметы, при этом отсутствует самосвальный механизм на прицепе, можно воспользоваться подъемным краном. Обладая определенными параметрами грузоподъемности, он даст возможность поднимать на борт и спускать с него грузы разного типа. Актуально для строителей, ремонтников, дачников и просто хозяйственников.

Фактически это альтернатива для ручной лебедки на прицепе. Но только кран обладает более широкой сферой применения. Этот вопрос стоит рассмотреть на конкретных примерах.

Возможности прицепа с краном во многом зависят от того, какая грузоподъемность самого автоприцепа и непосредственно созданного своими руками крана. Некоторые модели способны поднять две тонны, но если платформа прицепа на такой груз не рассчитана, могут возникнуть проблемы при эксплуатации и перевозках.

Что же касается непосредственной сферы применения, то тут можно выделить несколько примеров.

Если вы установите на свой автоприцеп кран-манипулятор, то сможете использовать его:

Вариантов на самом деле много. Они лишь ограничены задачами, которые стоят перед вами, и эксплуатационными характеристиками созданного прицепа с краном-манипулятором.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

Почему не горят стоп сигналы: как быстро найти и устранить причину

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

Подъемное устройство

Теперь у вас в распоряжении есть прицеп, на котором присутствует специальная подставка и основание для будущего крана-манипулятора. Где именно и с какой стороны делать площадку, решайте сами. Тут есть разные варианты.

Что же касается подъемного устройства, то здесь работа предусматривает выполнение следующих операций:

Подобный кран теперь осталось только болтами закрепить на прицепе. Сварным методом соединять манипулятор с прицепом не стоит, поскольку вряд ли сотрудники ГИБДД похвалят вас за выезд на дорогу общего пользования с подобным самодельным творением.

Это лишь пример того, как можно собственными силами превратить обычный прицеп в более функциональное прицепное транспортное средство. Далее выбор за вами.

Делитесь своими мыслями и идеями на этот счет. Если знаете, как усовершенствовать конструкцию, жду ваших комментариев.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Источник

Миниподъёмник на прицеп

Пришлось на стройку возить всякие тяжести (столбики бетонные для забора).
Порядка 100 кг в прицеп грузить вдвоём конечно получалось, но довольно таки это не удобно и потом выгружать ещё по приезду.
Да и есть желание много чего ещё из бетона сделать — себестоимость столба вышла порядка 230 руб — размер 0,09м х ч 0,14 х 2,4м. И два прута 10мм A-III арматуры

Ну история не про них))

В итоге решил сделать небольшой кран из цепной тали.
Была мысля взять электрическую, но не подручно таскать с собой ещё и генератор.

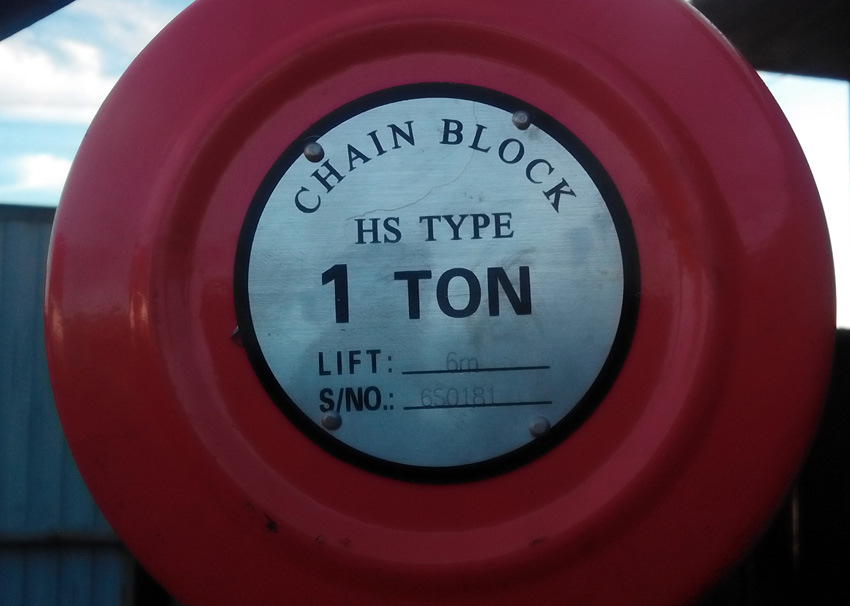

В итоге таль приобрел самую обычную китайскую на 1 тонну, но мне более 200 кг думаю поднимать не придётся в прицеп.

Сварил Н — образную раму из труб. Поперечина из более толстой трубы, чтобы опирать столбы на неё, а не на борта.
И сверху приварил швеллер, за который цепляется таль.

Т.к. дно у прицепа из 2,5мм стали, то оно довольно прочное. К нему приварил стойки и кинул к крыльям растяжку из 8мм круга (крылья тоже прочные). Для нагрузки 150 кг (по 75 кг на сторону) прочности с с запасом. Но хотя может как куплю краску подкрасить, приварю ещё косынки. Для подъёма 100 кг прочности явно зватает на две точки опоры.

И вот осталась проблемка с длиной цепей: цепь там длинная (6м) и пока она мешает мне. И аналогично цепь подъёма/опускания тоже длинная. Можно на 2й этаж с 1-го что то поднимать, вроде как и обрезать жалко. Надо придумать как цепь подъёма уложить.

Как то давно публиковал установка рессор на прицеп ММЗ
www.drive2.ru/c/3194238

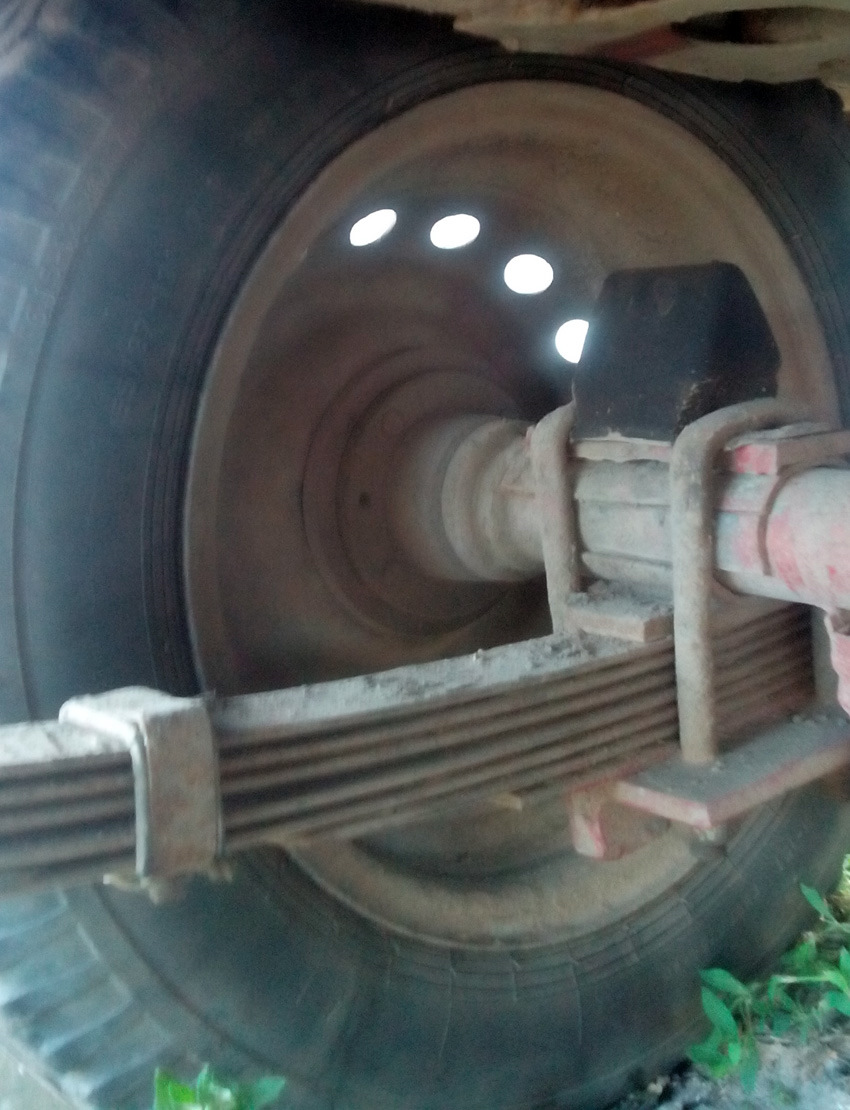

Но только недавно (весной) дошли руки купить две подушки от УАЗа, зажал их ушами под стремянки. Просто до этого возить тяжелее 300 кг не чего не приходилось и лень было думать А потом в магазине увидел подушку УАЗ, она идеально подошла ушами под стремянки, что ничего не сверлить, не варить не надо было, хотя 8 гаек на стремянках отвернуть пришлось.
Ось ММЗ говорят 1 тонну выдерживает, тем более рессоры максимально к краю смещены, в отличии от пружин. И в плане рамы: рессоры имеют 2 точки опоры + точка пора подушек, но я не планирую более 500 кг возить. И раму усилил 12мм прутом по ребру вверху и внизу.

Хоть и была мысля воровайку нанимать, но прикинул всё же самому возит на стройку всякие столбики куда дешевле выходит.

Источник

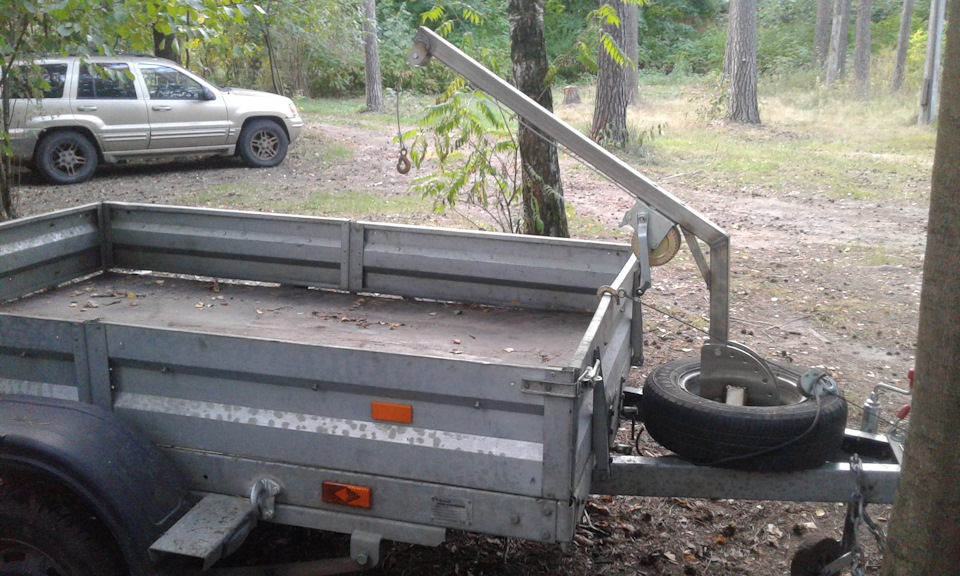

Кран на прицеп. Почему нет?

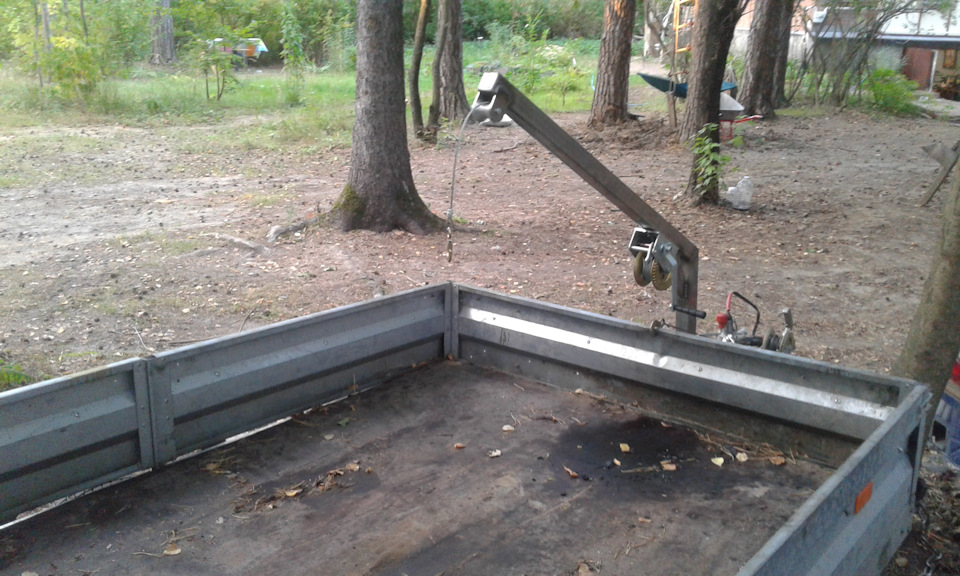

Кран я заказывал совсем для другого транспортного средства, но в последнюю минуту догадался примерить его к своему прицепу. Получилось вроде не дурно, хотя конечно же для прицепа с длинной кузова 2,3м, вылет стрелы нужен побольше…
Есть конечно и минусы у этой конструкции, грузоподъемность будет не велика, пока не появятся выносные опоры. А это отдельная песня)

Комментарии 24

Вещь нужная! У меня на тойотку ставится www.drive2.ru/l/8375533/, а теперь и на прицеп крепёж думаю сваять.

Есть фото или чертеж поворотного узла?

Очень интересный пост, а чертежами не поделитесь, у америкосов давно разглядываю подьемные устройства для прицепов…

Чертежи пока выкладывать не собирался…

Очень интересный пост, а чертежами не поделитесь, у америкосов давно разглядываю подьемные устройства для прицепов…

Мне очень понравилась конструкция. Разборная. Хорошо продуманная.

Просто шикарно. А где таки можно заказать подобное устройство?

Делал один мой знакомый по моим чертежам.

Мне кажется что место этому кранику лучше сзади прицепа придумать. Тогда и стрелы хватит. Сделать опоры «ноги» в две стороны выдвижные, по типу как у грузовика «вышки» и будет счастье

Поле для творчества не паханное. Пока тема кранов в прицепе в нашей стране не развита совсем.

И не только в россии.

В Никарагуа еще))) в Финляндии два прицепа с кранами видел.

Чем вызвана необходимость в данном устройстве?

Мне так кажется — необходимость очевидна. ))

Чем вызвана необходимость в данном устройстве?

Необходимостью погрузить и разгрузить то что хочется стырить, ой, перевезти

У меня отец обходился лебёдкой. Грузил в Т-16

Биотыринг — это поехать в лес и привезти оттуда дров. (Валежник государство гражданам по слухам таки разрешило собирать)

Геотыринг — это заехать в какой-нибудь заброшенный карьерчик и набрать там понравившихся камушков или песочка… Вот с погрузкой камушков могут быть проблемы, если не штангист )))

Труба стрелы какого сечения и из чего? Лебёдочка эта как минимум килограмм 400 может тянуть… проверить бы прочность…

Плюс, насебятольконадейныйвсетыринг… Совсем как я, блин…

Биотыринг — это поехать в лес и привезти оттуда дров. (Валежник государство гражданам по слухам таки разрешило собирать)

Геотыринг — это заехать в какой-нибудь заброшенный карьерчик и набрать там понравившихся камушков или песочка… Вот с погрузкой камушков могут быть проблемы, если не штангист )))

Труба стрелы какого сечения и из чего? Лебёдочка эта как минимум килограмм 400 может тянуть… проверить бы прочность…

Труба 50х50х3 нержавейка, грузоподъемность устройства 100кг, согласно техзаданию.

100 и человек поднимет, надо 300!)

www.drive2.ru/r/selfmade/1563208/ куда ему 300? Перевернется, и оси погнуться))))

Биотыринг — это поехать в лес и привезти оттуда дров. (Валежник государство гражданам по слухам таки разрешило собирать)

Геотыринг — это заехать в какой-нибудь заброшенный карьерчик и набрать там понравившихся камушков или песочка… Вот с погрузкой камушков могут быть проблемы, если не штангист )))

Труба стрелы какого сечения и из чего? Лебёдочка эта как минимум килограмм 400 может тянуть… проверить бы прочность…

Это незаконная добыча полезных ископаемых…
Статья 7.3. Кодекса РФ «Об административных правонарушениях»
Пользование недрами без разрешения (лицензии) либо с нарушением условий, предусмотренных разрешением (лицензией)

Пользование недрами без разрешения (лицензии) либо с нарушением условий, предусмотренных разрешением (лицензией), —
влечет наложение административного штрафа на граждан в размере от одной тысячи пятисот до двух тысяч рублей; на должностных лиц — от трех тысяч до четырех тысяч рублей; на юридических лиц — от тридцати тысяч до сорока тысяч рублей.

Источник

Подъемный кран для автомобильного прицепа

Свой автомобильный прицеп дополнил подъемным устройством. Теперь разгружаю и загружаю тяжелые предметы намного легче и быстрее.

Подготовка прицепа

Из профильной трубы сечением 50×50 мм сварил подрамник (фото 1 п. 1) нужного размера, прикрутил к нему болтами дышло и ось колес. К задней перекладине основания приварил шарниры (фото 2), при помощи которых закрепил на нем раму с кузовом (крепление позволяет использовать прицеп в качестве самосвала).

К боковым перекладинам подрамника на одном уровне приварил фиксирующие замки (фото 3), препятствующие подъему прицепа во время движения.

Для устойчивости конструкции при погрузке или разгрузке сзади к углам подрамника приварил выдвижные подставки (фото 1 п. 2) из профильной трубы и пластин.

Подъемная платформа

Из профильной трубы сечением 50×50 мм сварил небольшую прямоугольную раму (фото 4 п. 1) для установки крана и прикрепил ее к передней перекладине подрамника. Внутри одной из труб получившейся подставки зафиксировал выдвижную ножку (2)

Из листового металла толщиной 5 мм вырезал площадку (3) нужного размера и приварил к ней кусок трубы d 89 мм (4) длиной 300 мм (можно длиннее) — эго основание крана. Для надежности трубу с площадкой дополнительно соединил ребрами жесткости.

Из трубы d 79 мм изготовил стойку (5) На одном ее конце закрепил параллельно две пластины (6), а нижний торец заварил и вставил его в основание, предварительно насыпав внутрь последнего смазанные шарики от подшипников (это позволяет стойке свободно вращаться).

Между пластинами стойки болтом закрепил стрелу (7), изготовленную из отрезков труб сечением 60×60 и 50×50 мм. Для регулировки стрелы по наклону (3 рабочих положения и 1 походное) и вылету (3 положения) в трубах и пластинах просверлил отверстия (8) нужного диаметра, в которые вставляются стопоры (9). К стреле приварил пластину и закрепил на ней ручную лебедку. Готовую крановую установку прикрутил к раме.

Источник

Подъемник для прицепа своими руками

Манипулятор своими руками на прицеп: как сделать и установить

Здравствуйте, дорогие друзья! Сегодня мы поговорим про достаточно необычное, но для многих полезное и необходимое решение. Это манипулятор своими руками, который можно установить на обычный прицеп.

Каким именно будет манипулятор, решать вам. Это может быть гидравлический или ручной с механическим приводом, фактически зависящем от ваших усилий. Это вопрос к тому, какую конкретно лебедку вы купите для реализации поставленной цели.

Когда и кому может пригодиться

Прежде чем рассказать о том, как делается и устанавливается самодельный кран-манипулятор на прицеп легковой машины, стоит затронуть тему необходимости такой конструкции. Соглашусь, что далеко не всем и не всегда он может пригодиться.

Наличие крана-манипулятора на легковом прицепе расширяет его функциональные возможности, увеличивает эксплуатационные характеристики. Если вам приходится регулярно перевозить какие-то тяжелые предметы, при этом отсутствует самосвальный механизм на прицепе, можно воспользоваться подъемным краном. Обладая определенными параметрами грузоподъемности, он даст возможность поднимать на борт и спускать с него грузы разного типа. Актуально для строителей, ремонтников, дачников и просто хозяйственников.

Фактически это альтернатива для ручной лебедки на прицепе. Но только кран обладает более широкой сферой применения. Этот вопрос стоит рассмотреть на конкретных примерах.

Возможности прицепа с краном во многом зависят от того, какая грузоподъемность самого автоприцепа и непосредственно созданного своими руками крана. Некоторые модели способны поднять две тонны, но если платформа прицепа на такой груз не рассчитана, могут возникнуть проблемы при эксплуатации и перевозках.

Что же касается непосредственной сферы применения, то тут можно выделить несколько примеров.

Если вы установите на свой автоприцеп кран-манипулятор, то сможете использовать его:

Вариантов на самом деле много. Они лишь ограничены задачами, которые стоят перед вами, и эксплуатационными характеристиками созданного прицепа с краном-манипулятором.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

Подъемное устройство

Теперь у вас в распоряжении есть прицеп, на котором присутствует специальная подставка и основание для будущего крана-манипулятора. Где именно и с какой стороны делать площадку, решайте сами. Тут есть разные варианты.

Что же касается подъемного устройства, то здесь работа предусматривает выполнение следующих операций:

Подобный кран теперь осталось только болтами закрепить на прицепе. Сварным методом соединять манипулятор с прицепом не стоит, поскольку вряд ли сотрудники ГИБДД похвалят вас за выезд на дорогу общего пользования с подобным самодельным творением.

Это лишь пример того, как можно собственными силами превратить обычный прицеп в более функциональное прицепное транспортное средство. Далее выбор за вами.

Делитесь своими мыслями и идеями на этот счет. Если знаете, как усовершенствовать конструкцию, жду ваших комментариев.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Подъемный кран для автомобильного прицепа

Свой автомобильный прицеп дополнил подъемным устройством. Теперь разгружаю и загружаю тяжелые предметы намного легче и быстрее.

Подготовка прицепа

Из профильной трубы сечением 50×50 мм сварил подрамник (фото 1 п. 1) нужного размера, прикрутил к нему болтами дышло и ось колес. К задней перекладине основания приварил шарниры (фото 2), при помощи которых закрепил на нем раму с кузовом (крепление позволяет использовать прицеп в качестве самосвала).

К боковым перекладинам подрамника на одном уровне приварил фиксирующие замки (фото 3), препятствующие подъему прицепа во время движения.

Для устойчивости конструкции при погрузке или разгрузке сзади к углам подрамника приварил выдвижные подставки (фото 1 п. 2) из профильной трубы и пластин.

Подъемная платформа

Из профильной трубы сечением 50×50 мм сварил небольшую прямоугольную раму (фото 4 п. 1) для установки крана и прикрепил ее к передней перекладине подрамника. Внутри одной из труб получившейся подставки зафиксировал выдвижную ножку (2)

Из листового металла толщиной 5 мм вырезал площадку (3) нужного размера и приварил к ней кусок трубы d 89 мм (4) длиной 300 мм (можно длиннее) — эго основание крана. Для надежности трубу с площадкой дополнительно соединил ребрами жесткости.

Из трубы d 79 мм изготовил стойку (5) На одном ее конце закрепил параллельно две пластины (6), а нижний торец заварил и вставил его в основание, предварительно насыпав внутрь последнего смазанные шарики от подшипников (это позволяет стойке свободно вращаться).

Между пластинами стойки болтом закрепил стрелу (7), изготовленную из отрезков труб сечением 60×60 и 50×50 мм. Для регулировки стрелы по наклону (3 рабочих положения и 1 походное) и вылету (3 положения) в трубах и пластинах просверлил отверстия (8) нужного диаметра, в которые вставляются стопоры (9). К стреле приварил пластину и закрепил на ней ручную лебедку. Готовую крановую установку прикрутил к раме.

Как сделать прицеп своими руками по подготовленным чертежам

Прицепом называется транспортное средство, у которого не установлен двигатель. Оно предназначено для передвижения в сцепке с автомобилем. Несмотря на кажущуюся сложность такого приспособления для перевозки грузов, изготовить прицеп своими руками несложно. Для успешной работы требуется правильно выбрать детали и материалы, выполнить эскизы или чертежи.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами.

Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

Требования к транспортировочным устройствам

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Изготовление своими руками

Для того чтобы сделать автоприцеп самостоятельно, нужно позаботиться о приобретении некоторых материалов и инструментов. Чтобы во время работы не искать нужные приспособления, их приобретают заранее. Список инструментов и материалов:

Начало работ

Сборка начинается с рамы автоприцепа, которая является несущей конструкцией. На нее приходится основной вес груза. К ней предъявляются повышенные требования надежности и прочности. Приготовленный швеллер или квадратная труба режется в размер по чертежу, делаются две длинные и две короткие заготовки.

Из них делают прямоугольное или квадратное основание в виде рамы, к которому впоследствии будут присоединены борта из металлического листа. Уделяют внимание качеству сварки, так как у самодельных автоприцепов это является больным местом. Крепление сцепки делается впереди изготовленной рамы. Для установки амортизаторов в середине рамы ставят специальные проушины.

Настает очередь делать бортовой каркас. Для крепления бортового ограждения укрепляют вертикальные стойки, их длина зависит от высоты борта. Вертикальные элементы соединяют между собой дополнительными ребрами жесткости, так как во время движения именно стойки испытывают нагрузку от смещения груза. Дополнительные укрепляющие связи делают горизонтальными, вертикальными или ставят по косой.

Работа с ходовой частью автоприцепа сопряжена с большим числом трудностей и отличается особенностями. Одна из них заключается в том, что ось должна быть расположена ближе к задней стороне автоприцепа. Все конструктивные особенности возникают в зависимости от того, ходовая часть какого автомобиля взята для устройства прицепа. К раме приваривают амортизационные проушины и крепления для реактивных тяг. Установка и использование последних обязательны, так как они играют роль элементов, поддерживающих мост.

Заключительная фаза

Обшивка бортов металлом и изготовление дна автоприцепа из фанеры делается на заключительном этапе сборки. Для вырезания фанеры по размерам внутреннего пространства используют лобзик, а листовую сталь режут болгаркой. Элементы дна могут быть изготовлены из цельного листа или соединяться из кусков с заходом не меньше 5 см. Все куски обязательно по периметру крепятся к элементам рамы и основания с помощью болтовых соединений.

Борта вырезают по размерам, которые измеряют на месте. На этом этапе использовать размеры из чертежей неактуально, так как в процессе изготовления размеры остова кузова, как правило, немного разнятся с теми, что предусмотрены в схемах. В качестве крепления используется сварка или заклепки, которые также хорошо держат материал. Борта крепят ко всем стойкам и укрепляющим связям.

Электрическое оснащение

Элементы электрического оборудования устанавливают на задней стенке прицепа. К ним относятся отражатели красного цвета треугольной формы, фонарь заднего хода, подсветка номерного государственного знака, указатели поворота, стоп-указатели, габаритные фонари. На стенке в передней части располагают габариты белого цвета и такие же отражатели.

Боковые стенки предназначены для отражателей оранжевого колера. Чтобы провода сохраняли целостность, на них надевают защитную гофру. Соединения проводов должны быть надежные и хорошо закреплены. Гофру с проводкой внутри удобно крепить к остову рамы при помощи хомутов из пластика.

Изготовление автоприцепа требует сноровки и опыта работы с электрическими инструментами, но это сэкономит средства по сравнению с покупкой готового транспортирующего средства в магазине.

Самодельный прицеп самосвал

Рис.1. Самодельный прицеп самосвал:
1 — устройство сцепное, 2 — колесо запасное, 3 — фиксатор, 4, 7, 10 — борта кузова, 5 — брызговик, 6 — фонарь сигнальный, 8 — задвижка, 9 — стяжка, 11 — колесо, 12 — лонжерон кузова, 13 — штуцер подъемного устройства, 14 — ложемент запасного колеса, 15 — рама прицепа, 16 — шарнир кузова.

Предлагаю вниманию читателей прицеп-самосвал с опрокидывающимся кузовом. Сделав себе такой, можно избавиться от проблем при его разгрузке.

Несколько слов об устройстве прицепа.

Рама его сварена из стальных труб квадратного сечения 40×40 мм, мост — от мотоколяски СЗД, с использованием пружинно-гидравлических амортизаторов мотоцикла «Урал». К раме мост крепится с помощью подкосов, также сваренных из квадратных труб.

Рис.2. Подъемный механизм самодельного прицепа:
(А — транспортное положение кузова, Б — положение кузова при разгрузке):
1 — шланг соединительный, 2 — штуцер подъемного устройства, 3 — площадка опорная, 4 — кольца, 5 — пневмокамеры, 6 — чехол.

Прицеп оснащен стандартным сцепным шаровым устройством, рассчитанным на использование шара диаметром 50 мм.

Рис.3. Схема соединения пневмокамер:
1 — камеры, 2 — патрубок резьбовой, 3 — гайки, 4 — шайбы.

Кузов собирается из панелей, каждая из которых имеет каркас из стальных уголков 30×30 мм и обшивку из фанеры толщиной 12 мм на винтах М6 с гайками. К днищу крепятся два лонжерона из деревянного бруса сечением 120×30 мм. Крепление кузова к раме — с помощью шарнира, сопрягаемые части которого приварены к раме
и привинчены к лонжеронам; в передней части имеется фиксатор, напоминающий обычный шпингалет, с помощью которого исключается опрокидывание кузова во время движения.

Рис.4. Схема крепления штуцера подъемного устройства:

1 — чехол, 2 — пневмокамера, 3 — кольцо уголковое, 4 — гайки, 5 — шайба, 6 — площадка опорная, 7 — штуцер подъемного устройства, 8 — шланг соединительный, 9 — хомут.

Теперь о главном — о конструкции подъемного устройства. Оно пневматическое, с приводом от выхлопной системы двигателя. Под днищем кузова, между лонжеронами располагаются три автомобильные камеры в чехле из прочной ткани — брезента или синтетической парусины, прикрепленной винтами М5 к кольцам из стального уголка на днище кузова и на раме. Все камеры соединяются между собой с помощью резьбовых патрубков, гаек, прокладок и шайб, а к нижней привинчен штуцер, изогнутый в виде буквы «L», на который натягивается резиновый шланг.

Рис.5. Шасси самодельного прицепа:
1- устройство сцепное, 2 — лонжерон рамы (стальная труба 40×40), 3 — ухо фиксирующего устройства, 4 — шарнир кузова, 5 — подкос задний, 6 — подкос передний, 7 — колесо, 8 — поперечина задняя, 9 — подвеска торсионная моста, 10 — поперечина передняя, 11-болты, гайки и шайбы крепления переднего подкоса, 12 — болты, гайки и шайбы крепления моста, 13, 14 — хомуты стыковочные.

Чтобы поднять кузов, необходимо второй конец шланга надеть на выхлопную трубу автомобиля-буксировщика и «прибавить газу». Две-три минуты — и кузов поднимется. Чтобы опустить кузов, достаточно снять шланг с выхлопной трубы.И.Хорошевский
