Проект на двери авто

FAQ. Установка проекторов в двери с логотипом авто

Давно ничего существенного не писал…лень(, ведь — лето, солнце, море…работа(! Материала скопилось в БЖ достаточно)
Лазерные проекторы с логотипом авто ставили многие владельцы Крузов, но как то информации мало непосредственно о подключении…она есть…но разнится( Одни говорят, что надо тянуть провода от плафона освещения салона…другие пишут, что не надо!
Приступая к установке, заранее приобретенных проекторов, отмел сразу идею с протяжкой проводов от плафона(…решил искать источники питания в дверях! Заодно установил компоненты новой аудио системы авто, с одновременной шумоизоляцией дверей…так сказать 3в1)

Писать как снять обшивки дверей нет необходимости, сто раз уже все писали…единственное я заранее купил клипсы дверей (их там два вида), заказывал на Exist…номерки 13252118 и 13252119 (говорят, что подходит с Приоры, но я не стал экспериментировать, купив все заранее).
Итак, двери разобраны…клемма снята с аккумулятора…

Нам нужен плюс и минус…причем минус должен прерываться, для того чтобы логотипы не горели постоянно, а только лишь при открытии двери!
Плюс находим в нижней части двери в жгуте проводов…он самый толстый…красный с зеленой полоской…

Подключаем плюс от проектора к нему, заранее проделав отверстие в обшивке двери с установленным туда лого (приспособление для этого идет в комплекте).

Далее находим минус в пучке проводов замка двери (колодку вытащить сложно, но я ее не вытаскивал)…там два серых провода…тот который нам нужен тонкий! Если подсоединить к толстому проектор будет гореть постоянно(

Далее проверяем…изолируем и предаем всему заводской вид ПВХ изолентой)

Собираем все и радуемся…все 100% работает по уму!

Фоток мало, но поверьте проделанная работа стоит того…люди, когда я выхожу из машины, в темное время суток, открывают рты)…ну а для чего это все надо тогда)!

Источник

Проекция логотипа в двери

Самая ожидаемая обновка автомобиля свершилась. Удалось поставить то, что я очень давно мечтал и хотел. Проекция в дверях моего автомобиля готова.

Началось все с того, что я однажды увидел в объявлении о продаже автомобиля мерседес проекцию в дверях. Та трехлучевая звезда проецировалась на землю и притягивала свое внимание. И в этот момент я подумал, что наверняка такие «ништяки» мне не по карману и эта картинка мелькала вожделенной мечтой в моей голове. Пока однажды не наткнулся на авито на объявление о продаже элементов для установки проекции в дверь и что меня поразило – так это цена в 1250 рублей. Посмотрев, на товар мой мозг мне шепнул тихо:
– Посмотри на алиэкспрессе
– зачем?
– Ну посмотри.
Зашел я на сайт наших братьев из поднебесной и нашел там комплект с логотипом ГАЗ синего цвета за 450 рублей. Вот такова оказалась цена моей мечты.
Как только пришла посылка, то на этот же день я направился в гараж, реализовывать мечту.

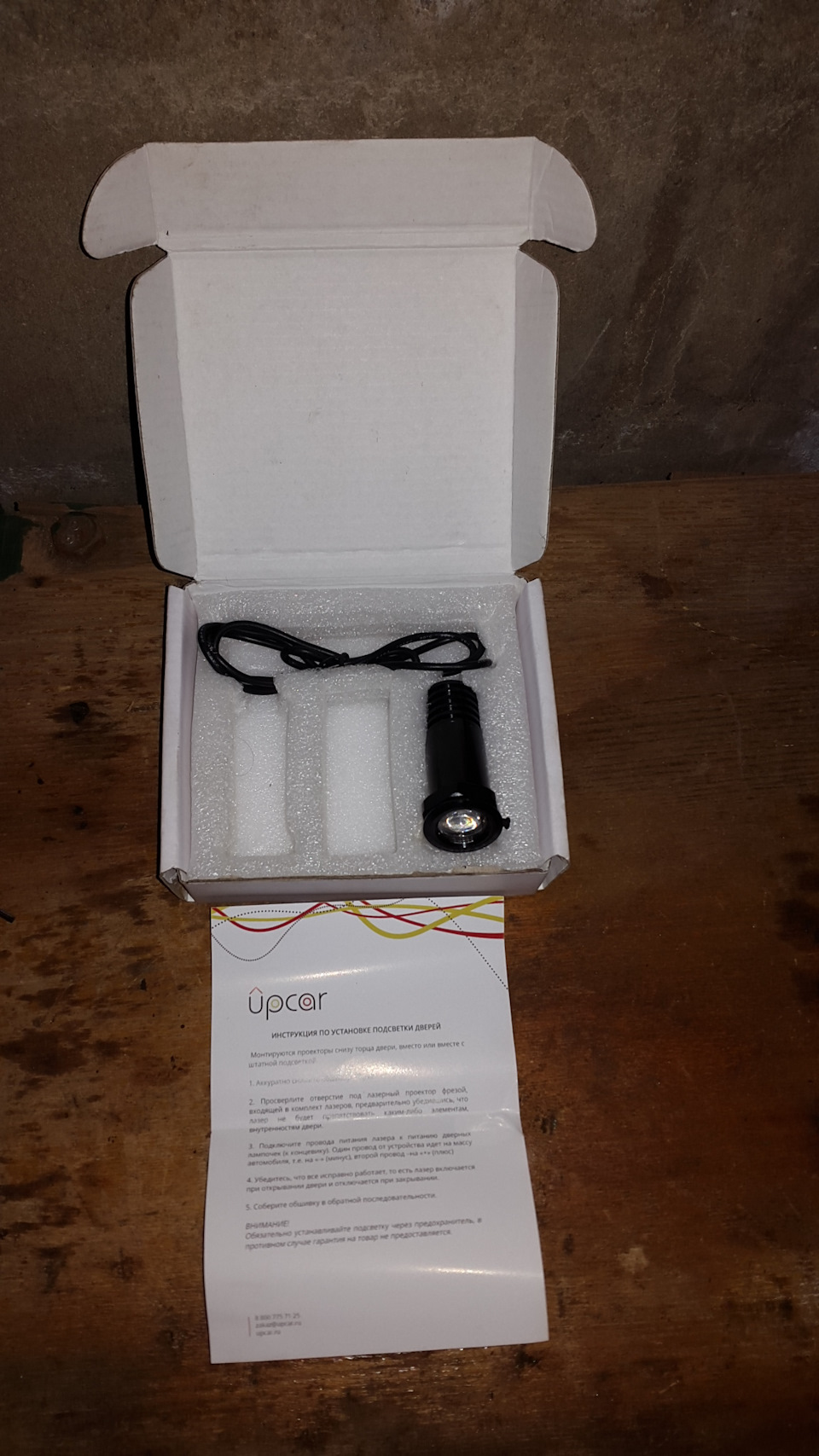

В наборе был бур для того чтобы проделать отверстие в двери и два мини проектора.

Суть работы предельно проста. Внутри корпуса устройства находится лампа, которая является источником света и проходя через матрицу (картинка, которая проецируется), создается изображение на поверхности. Можно заказать такой набор совсем без матрицы, а картинку вставить свою на вкус и цвет.

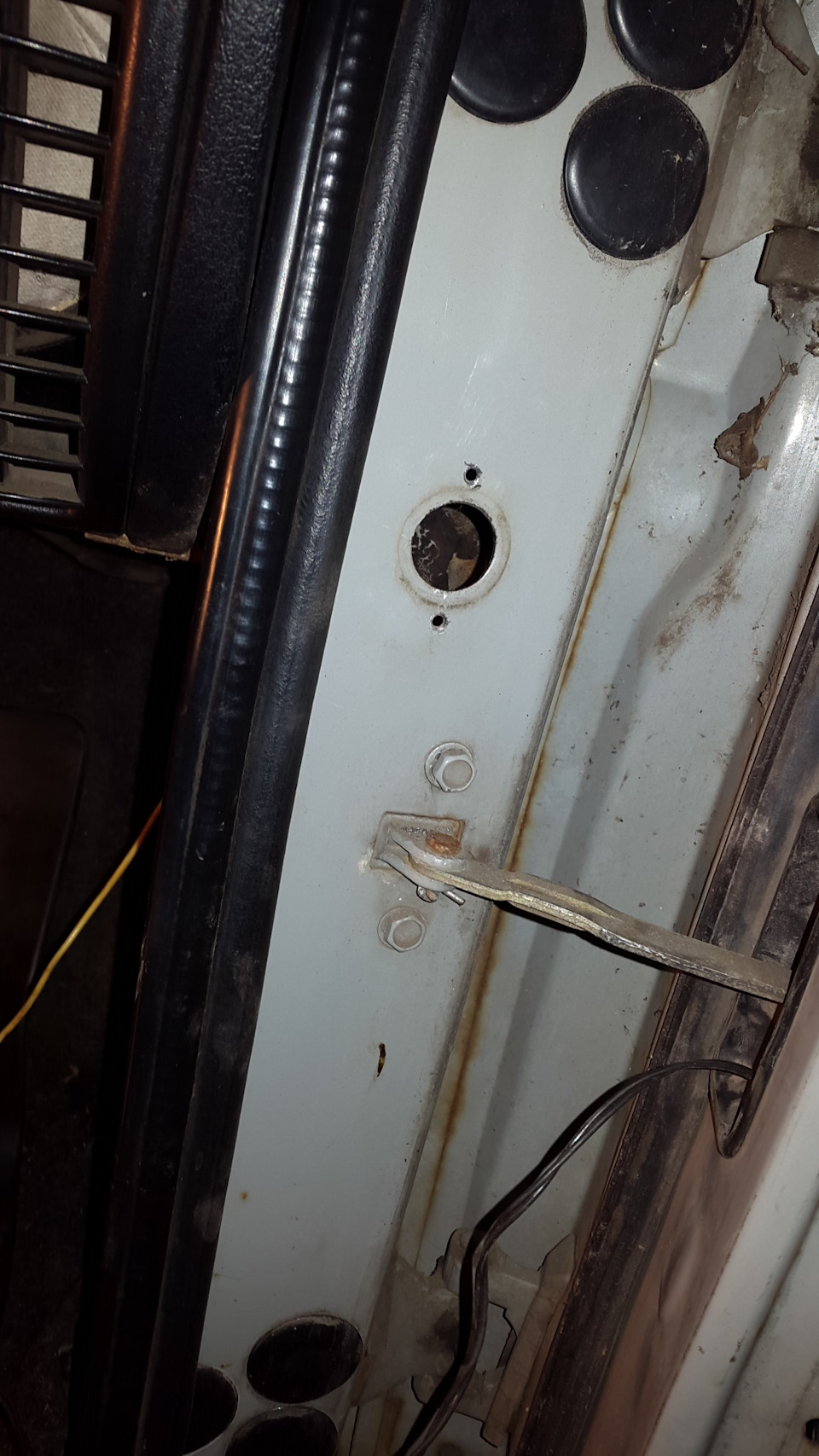

Сняв дверную карту и проделав в двери отверстие с помощью бура из комплекта, я подключил питание к концевику левой двери, тут все просто, как угол дома. А вот с правой стороной пришлось труднее. Там не было концевика, прошлось его делать самому. В стойке была заглушка, как будто бы для этого и придумана, ее пришлось немного рассверлить и проделать два отверстия, чтобы штатный концевик туда привинтить.

Плюс на концевик взял с лампы плафона освещения вещевого ящика, из бардачка кароч и все ЗАРАБОТАЛО)

Источник

Обзор проекторов логотипов в двери автомобиля из Китая

Светодиодный тюнинг на пике популярности. Автолюбители придумывают все, что только душе угодно. Колхозят, ломают и снова колхозят. В этой статье попробую не много показать, что из себя представляют проекторы логотипов в двери авто. Посмотрим на некоторые характеристики и визуальное сравнение

Кто не слышал про проекторы логотипов в двери авто? Скорее всего таким новшеством уже никого не удивишь. На российском и китайском рынке их можно найти просто в огромном количестве и за разнообразную цену. И тут постоянно возникает вопрос — а в чем же разница между разнообразными моделями? Почему такая разница в цене? От 1500 до 300 рублей? Для сравнения цен можете зайти сюда.

История развития проекторов логотипов в двери авто

Начнем с самых азов (низов). Светодиодный тюнинг — наиболее любимая стезя всех автолюбителей, которые желают показать свою индивидуальность. Кто первым придумал такой тип тюнинга — не смог найти, но то, что китайцы стали их в срочном порядке «лепить по чем свет зря», смогу предположить, что это не их детище, а как всегда подсмотренная идея. Ну да нам какая разница? Мы хотим иметь в своем автомобиле что-то новое и красивое за минимальную цену, поэтому и покупаем только у них. Те, кто считают, что в российских магазинах продается что-то другое — переплачивают в два раза, но получают аналогичный китайский товар, только с русским чеком. Ну что же… Каждому свое. Мы же не особенно любим переплачивать, поэтому решили сделать некоторый обзор проекторов логотипов в двери авто.

Проекторы принято делить на врезные и накладные. Универсальные и под конкретную марку в авто. Последние наиболее актуальны, т.к. не надо ничего выдумывать, а заменить штатные плафоны с проекторами.

Врезные проекторы логотипов в двери авто

На сегодняшний момент насчитывается три поколения врезных проекторов логотипов в двери авто и два — накладных. Хотя, накладные тяжело считать поколениями, т.к. в них мы только можем видеть некое видоизменение. В инженерном плане никаких конкретных видоизменений не происходит. Оно и понятно, что еще можно сделать в том, что и так наилучшим образом работает.
Первые прототипы имели длину до 10 см. Понятное дело, что такие приборы не в каждую дверь установишь. Корпус и линза были пластиковые. С учетом того, что источником света был обычный 3 Вт светодиод, имеющий достаточно высокую температуру работы, излишне говорить, во что превращалась данная конструкция. Если сам корпус еще хоть не много жил, то с линзой — беда. Она и тускнела и деформировалась и покрывалась белым налетом. А тот факт, что данный девайс очень трудно разобрать, то приятного от такого тюнинга было мало, если не считать первые месяцы работы.

Второе поколение врезных проекторов логотипов в авто в двери уже имели уменьшенный размер и другие светодиоды. В очень дорогих использовались светодиоды Cree с платой. В более дешевых — разогнанные 3 Вт. Последние опять же были без плат и нагрев у них аховский.

Третий тип — уменьшенный металлический корпус как по диаметру, так и по длине. Не смотря на то, что Aliexpress пестрит заверениями об использовании светодиодов Cree — все это не правда. Как правило — это хорошая подделка Cree. Но это не играет большой роли. Четкость и яркость логотипов, по сравнению с 3 Вт диодами выросла на порядок. На сегодняшний момент 7 Вт проекторы — самые востребованные и наиболее качественные.

Накладные проекторы логотипов авто

Не смотря на то, что последние модели стали наиболее совершенны, в продаже имеются и накладные проекторы (навесные на карманы дверей). Что касаемо меня, то мне такое «чудо» не очень нравится. Во — первых, в первых экземплярах, накладные также необходимо было запитывать от бортовой сети автомобиля 12 В.

На картинках все смотрится очень хорошо, в действительности же — унылое г… (простите за фривольность, но это действительно так).

Единственным положительным моментом накладных проекторов логотипов в авто стоит отметить быстрая замена слайдов. Что не возможно во врезных, без разбора дверной панели.

Единственное, если Вас все-таки не покидает мысль купить именно такие гаджеты, то будьте внимательны. В китайских описаниях именно на накладные модели продавцы указывают мощность с учетом двойственности. Модель, которая представлена на фото ниже в карточке товара имеет мощность 12 Вт. По факту — это 6 Вт. Но потерпите не много, и посмотрим, что в действительности нам покажет более детальный тест.

При покупке проводных проекторов логотипов в авто всегда интересуйтесь, что находится в «бочонках» — резисторы или плата. Чем дешевле товар, тем больше вероятность, что вместо платы будут использовать обычные резисторы. Хотя это меня не сильно смущает. Резисторы легко заменить. Да и гореть данный девайс будет не постоянно, поэтому нагревом можно пренебречь.

Тесты врезных проекторов логотипов в авто

Сразу оговорюсь. Мне нужно было только замерить мощность и показать как светят разные образцы. Поэтому разбором не занимался. Такого материала в Интернете полным полно. Кому надо, тот найдет. У меня же стояла цель сравнить некоторые модели. Брал обязательно 3 Вт светодиод и «типа» Cree. Если трехваттник успешно проигрывает в яркости, то остальные вполне достойно светят.

Прошу прощения за картинку, т.к. по факту не врезал в дверь, а устанавливал в табуретке. Так быстрее подключать. На своем аппарате давно поставил 7 Вт и забил на все эксперименты.

Из показаний вывод один — первый экземпляр с пластиковым корпусом имеет хороший нагрев и действительно долго не проживет. Можно конечно обмануть китайцев и установить проектор не в обшивку, а непосредственно в дверь — в металл установить, т.о. появится своего рода радиатор в виде каркаса самого автомобиля)).

По остальным испытуемым можно понять, что особой разницы в температуре нет. Но для успокоения я бы поставил 5 Вт, чуть по дольше отработает. Хотя на моей»Фине» уже второй год 7 Вт стоят и хоть бы что. Настоящие. Китайские, а не всякие дилеры Российского пошива.

Тесты накладных проекторов в автомобиль

Вывод о проекторах логотипов в двери авто

По сути, данный тюнинг выеденного яйца не стоит. Небольшие проблемы могут возникнуть только при установке оных в двери. Все остальное — ерунда.

Что касается выбора — то со своей стороны я бы посоветовал 7 Вт врезные логотипы. Все остальное — уже «мертвое», особенно на батарейках. Смотрится прикольно только ночью. Знаю умельцев, которые установили эти плюшки под ноги. Тоже необычно, но глупо как-то смотрится.

Хотел сначала протестировать китайцев с «российскими» производителями, но продали последний комплект, а специально бежать не хотел. Но могу одно сказать, что контора, с сине-желто-красными цветами своего логотипа — ничем не отличается ( кроме цены) от китайских с Али. Как только появятся в продаже — обязательно дополню в сравнении. Но поверьте на слово — все однотипное. Решает только цена и пакетики, в которые упаковываются источники света.

Ссылка на китайские проекторы логотипов в двери авто указана в первом абзаце.

Источник

5 четких подсветок дверей с лого авто ALIEXPRESS

Ниже предлагаем полистать нашу подборку, где собраны лучшие лазерные проекторы в двери с логотипом автомобиля.

Проекция дверей с логотипом авто Kafulee (2 шт)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Упаковка не внушает доверия, внутри две лампочки, внутри каждой светодиод и линза с логотипом. Работают, в машину пока не установил. Доставка до Волгограда примерно 2 недели, отправили довольно быстро, 1-2 дня. Посылка целиком и полностью отслеживалась. Пока что не совсем могу понятно оценивать, светит довольно ярко при искусственном освещении.

Отзыв №2: Заказал 1 марта, пришло 15 марта. две недели даже очень быстро. Продавцу спасибо.Все установил, вроде не глючит. Спасибо.

Отзыв №3: Доставка чуть больше двух недель. Качество отличное. Яркий, думаю в темноте будет освещать достаточно. Судя по зависимости тока потребления от напряжения (на фотках видно), в светодиоде есть драйвер питания. Смог заметить снижение яркости (ступенькой) только при снижении напряжения до 6,5 В у одного фонарика и до 6,3 В у второго. В диапазоне 6,5-15 вольт видимого изменения яркости не происходит, ток потребления уменьшается от

150 мА. Корпус и гайки из алюминия. Сделаны аккуратно, резьба нарезана гладко. Нагрев небольшой, корпус после десяти минут работы при напряжении 12,5 В чуть тёплый. Недостатком можно считать, что корпус не герметичный. Желательно посадить на герметик переднее защитное стекло и залить герметиком ввод провода, чтобы вода не попадала внутрь. Кстати, вставку с логотипом можно убрать, будет просто пятно света, а при желании напечатать на цветном принтере на специальной прозрачной фотобумаге (плёнке) что-нибудь своё и заменить :)) Рекомендую.

Проектор логотипа в двери авто AOZBZ (2 шт)

Надёжность продавца: отличная!

Доставка по России: платная!

Отзывы покупателей:

Отзыв №3: Нагрела скотч двухсторонний, клею на дверь (чистую протертую), держится. Проекция четкая. Очень крутой гаджет! Надежный продавец. Рекомендуем. Спасибо, ребята.

Подсветка в двери с логотипом авто JingXiangFeng (2 шт)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Хорошее качество. Подходит для моей модели skoda superb india 2012. Установил без проблем. Светит четко. Рекомендую.

Отзыв №2: Доставка в Крым очень быстрая, заняла всего две недели! Все в точности, как в описании! Муж в восторге, радуется как ребёнок.))))

Отзыв №3: Светят ночью хорошо, днем же их абсолютно не видно, пришли быстро, качество товара хорошее, надеюсь будут долго работать. Пока все устраивает.

Лазерный проектор логотипа в двери авто DXZ (2 шт, для Mercedes benz)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Работает уже 2-й день, светит хорошо. Заказал еще 2 шт. Когда заказывал первый раз цена была выше. Разница не большая, но все же. К покупке рекомендую.

Отзыв №3: Товар ждал 4 недели. На ML W166 встали как родные.Светят довольно ярко. Днём ничего не видно, на закрытой парковке уже видно. Две недели стоят, пока всё отлично.

Светодиодный проектор логотипа в двери авто DXZ (2 шт, для SUBARU)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №2: Ставлю оценку отлично! Изображение яркое и четкое, границы изображения четкие. На Subaru Forester IV встали отлично, в штатные места. Для установки требуется только отвертка и ничего больше. Стильно и красиво! Но, стандартная лампочка ноги подсвечивает лучше! Хотите стиля? Берите.

Отзыв №3: Доставка 11 дней. Товар соответствует описанию и рабочий. Проекция отличная, советую. Рекомендую всем.

Источник

Мегатюнинг — установка проекции с логотипом автомобиля

Установка дополнительных аксессуаров, реализация необычных идей в экстерьере кузова позволят выделиться в потоке ТС. Современный тюнинг предоставляет возможность видоизменить авто любого класса и марки под потребности обладателя. Существует широкий ассортимент вспомогательных настроек и аксессуаров над первоначальной конфигурацией машины.

Что такое проекция логотипа авто на двери автомобиля

Подсветка в двери с логотипом марки авто – передовая инновационная технология оформления внешнего вида. Это стильная световая декорация части кузова, открытого пространства вблизи него. Ее особенности:

Освещение автомобильной двери в данной интерпретации не только полезный атрибут, но и способ приобрести стильный оригинальный аксессуар для отражения вкуса и фантазии владельца транспортного средства. Модуль имеет умеренные габариты, не нарушает баланс автомобиля, замаскирован под обшивкой корпуса, укрыт от неблагоприятных погодных условий.

Общепринятой практикой в выборе проекции на двери авто служит лого машины. Изображение выбранного элемента переносится на место выхода водителя. В темное время суток подсветка дверей создает дополнительное световое покрытие на асфальте или проезжей части. Система устроена так, что при закрывании дверцы срабатывает регулировочный магнит и проекция отключается.

Разновидности

Подсветка с логотипом авто в дверь делится на классы по методу установки и характеру светового луча. Способ монтажа подразумевает такие модели проекторов:

Способ передачи светового потока предполагает разграничение типов подсветки на следующие:

В некоторых случаях применяется вариант неонового освещения околодверного пространства.

Конструкция и метод исполнения всех типов передачи проекции схожи между собой. Они могут использовать любую разновидность монтажа и бесперебойного питания. Применение определенного формата зависит от выбора владельца автомобиля.

Стоимость

При разнообразии моделей и высокой конкуренции среди продавцов, подсветка логотипа является недешевым аксессуаром на рынке. Спрос на товар, покупательская способность формируют розничную цену led эмблемы на двери автомобиля. Она нередко завышена и некорректна.

Средняя цена при покупке лазерной проекции составляет 1500 руб. в центральных и примыкающих к ним областях. Светодиодные аналоги в три раза дешевле – 450 — 500 руб. В окраинных регионах сумма станет выше на 20% номинальной стоимости за счет доставки.

Установка подсветки с логотипом

Операции по монтажу светодиодного или лазерного проектора формируются по характеристикам устройства:

В соответствии с перечнем, отдельные манипуляции должны быть исключены или дополнены. Полный список процедур для установки освещения автомобильной двери с выбранным логотипом своими руками:

Специфика монтажа модуля дверного освещения допускает совмещать процедуру с установкой доводчика, проведением сигнализации.

Проектор монтируется на расстоянии до полуметра от земли, в таком случае голограмма логотипа занимает оптимальное положение на поверхности.

Система подсветки для дверей автомобиля выполняет технологическую и вспомогательную функцию. В темное время суток лазерная или светодиодная проекция освещает часть пространства вблизи от двери, позволяет водителю ориентироваться за пределами автомобиля. В противоположность использованию заводских комплектаций, машина с установленной системой обладает стильным визуальным эффектом и индивидуальным оформлением.

Подсветка с логотипом применяется для передних и задних дверей. Разнообразие линз с эмблемами марок и моделей авто, доступность ассортимента и технологичная простота установки укрепляют товар на рынке кузовных аксессуаров. Приборы удобны в обращении, требуют заурядного повседневного ухода и следования инструкции, отличаются экономичным потреблением электроэнергии, создают комфорт в ночное время.

Источник
