Установка лазерной проекции в двери автомобиля (фотоотчет)
Здравствуйте здесь мы расскажем как правильно самостоятельно установить лазерную проекцию в двери автомобиля на примере автомобиля vw passat b5 и лазерного логотипа 5W
Хочу сказать, что логотипы мощностью 5W самые оптимальные по качеству изображения и размеру, скоро выложу отчет о том какая разница между логотипами всех поколений.
Вот так логотип светится на стене в темноте.
Итак, приступим к установке, для начала нам понадобится снять обшивку двери.
Для этого отщелкиваем панель управлением стеклоподъемниками, она крепится на защелках за ней мы увидим три винта под крест, которые нам нужно будет открутить и еще два самореза снизу обшивки, отмеченные на фото.
После чего обшивка остается держатся только на пистонах, по её периметру, поддеваем и отщелкиваем ее, отсоединяем трос от ручки двери и все электрические разъемы.
Вот так выглядит обшивка с внутренней стороны.
Теперь выбираем удобное для логотипа места, но нужно учитывать, что логотип надо устанавливать примерно по центру двери, так как он является подсветкой поверхности земли, на которую придется выходить из автомобиля. Если устанавливать логотип с краю, ближе к петлям двери, то при открытие в половину, логотип будет светить половину на землю, а половину на порог автомобиля. С другой стороны, соответственно будет светить очень далеко от автомобиля, и вы можете ничего не увидеть под ногами при выходе из автомобиля. Так же на определенных марках автомобилей обшивка двери может оказаться слишком тонкой и логотип придется врезать непосредственно в дверь автомобиля. Кстати, логотипы четвертого и пятого поколения отличаются маленьким размером и думаю поместится в любой обшивке автомобилей. Я выбрал показанное на фото.
В комплекте с любым логотипом дается фреза для прорези отверстия, и мы его делаем в нужном нам месте.
Устанавливаем логотип в проделанное нами отверстие, хоть и на логотипе установлена резиновое кольцо, что бы влага не попадала под обшивку двери, я его установил дополнительно на силиконовый герметик.
Итак, все почти готово осталось только подключить логотип. На автомобилях, в которых установлена заводская подсветка в дверях, особых трудностей нет, мы просто присоединяем провода логотипа к лампе подсветки, но если же заводской подсветки нет, то придется протаскивать провод от плафона подсветки салона. На автомобиле vw passat b5 подсветка была предусмотрена заводом, поэтому мы припаиваем к ней провода от логотипа. (Саму подсветку мне пришлось отсоединить так как 5w логотип оказался достаточно ярким, и заводская подсветка будет только мешать.)
Далее устанавливаем обшивку в обратной последовательности и смотрим на результат.
Фото при освещении. (на солнце может быть и совсем не виден, впрочем, как и обычную дверную подсветку)
Мегатюнинг — установка проекции с логотипом автомобиля
Установка дополнительных аксессуаров, реализация необычных идей в экстерьере кузова позволят выделиться в потоке ТС. Современный тюнинг предоставляет возможность видоизменить авто любого класса и марки под потребности обладателя. Существует широкий ассортимент вспомогательных настроек и аксессуаров над первоначальной конфигурацией машины.
Что такое проекция логотипа авто на двери автомобиля
Подсветка в двери с логотипом марки авто – передовая инновационная технология оформления внешнего вида. Это стильная световая декорация части кузова, открытого пространства вблизи него. Ее особенности:
Освещение автомобильной двери в данной интерпретации не только полезный атрибут, но и способ приобрести стильный оригинальный аксессуар для отражения вкуса и фантазии владельца транспортного средства. Модуль имеет умеренные габариты, не нарушает баланс автомобиля, замаскирован под обшивкой корпуса, укрыт от неблагоприятных погодных условий.
Общепринятой практикой в выборе проекции на двери авто служит лого машины. Изображение выбранного элемента переносится на место выхода водителя. В темное время суток подсветка дверей создает дополнительное световое покрытие на асфальте или проезжей части. Система устроена так, что при закрывании дверцы срабатывает регулировочный магнит и проекция отключается.
Разновидности
Подсветка с логотипом авто в дверь делится на классы по методу установки и характеру светового луча. Способ монтажа подразумевает такие модели проекторов:
Способ передачи светового потока предполагает разграничение типов подсветки на следующие:
В некоторых случаях применяется вариант неонового освещения околодверного пространства.
Конструкция и метод исполнения всех типов передачи проекции схожи между собой. Они могут использовать любую разновидность монтажа и бесперебойного питания. Применение определенного формата зависит от выбора владельца автомобиля.
Стоимость
При разнообразии моделей и высокой конкуренции среди продавцов, подсветка логотипа является недешевым аксессуаром на рынке. Спрос на товар, покупательская способность формируют розничную цену led эмблемы на двери автомобиля. Она нередко завышена и некорректна.
Средняя цена при покупке лазерной проекции составляет 1500 руб. в центральных и примыкающих к ним областях. Светодиодные аналоги в три раза дешевле – 450 — 500 руб. В окраинных регионах сумма станет выше на 20% номинальной стоимости за счет доставки.
Установка подсветки с логотипом
Операции по монтажу светодиодного или лазерного проектора формируются по характеристикам устройства:
В соответствии с перечнем, отдельные манипуляции должны быть исключены или дополнены. Полный список процедур для установки освещения автомобильной двери с выбранным логотипом своими руками:
Специфика монтажа модуля дверного освещения допускает совмещать процедуру с установкой доводчика, проведением сигнализации.
Проектор монтируется на расстоянии до полуметра от земли, в таком случае голограмма логотипа занимает оптимальное положение на поверхности.
Система подсветки для дверей автомобиля выполняет технологическую и вспомогательную функцию. В темное время суток лазерная или светодиодная проекция освещает часть пространства вблизи от двери, позволяет водителю ориентироваться за пределами автомобиля. В противоположность использованию заводских комплектаций, машина с установленной системой обладает стильным визуальным эффектом и индивидуальным оформлением.
Подсветка с логотипом применяется для передних и задних дверей. Разнообразие линз с эмблемами марок и моделей авто, доступность ассортимента и технологичная простота установки укрепляют товар на рынке кузовных аксессуаров. Приборы удобны в обращении, требуют заурядного повседневного ухода и следования инструкции, отличаются экономичным потреблением электроэнергии, создают комфорт в ночное время.
FAQ. Установка проекторов в двери с логотипом авто
Давно ничего существенного не писал…лень(, ведь — лето, солнце, море…работа(! Материала скопилось в БЖ достаточно)
Лазерные проекторы с логотипом авто ставили многие владельцы Крузов, но как то информации мало непосредственно о подключении…она есть…но разнится( Одни говорят, что надо тянуть провода от плафона освещения салона…другие пишут, что не надо!
Приступая к установке, заранее приобретенных проекторов, отмел сразу идею с протяжкой проводов от плафона(…решил искать источники питания в дверях! Заодно установил компоненты новой аудио системы авто, с одновременной шумоизоляцией дверей…так сказать 3в1)
Писать как снять обшивки дверей нет необходимости, сто раз уже все писали…единственное я заранее купил клипсы дверей (их там два вида), заказывал на Exist…номерки 13252118 и 13252119 (говорят, что подходит с Приоры, но я не стал экспериментировать, купив все заранее).
Итак, двери разобраны…клемма снята с аккумулятора…
Нам нужен плюс и минус…причем минус должен прерываться, для того чтобы логотипы не горели постоянно, а только лишь при открытии двери!
Плюс находим в нижней части двери в жгуте проводов…он самый толстый…красный с зеленой полоской…
Подключаем плюс от проектора к нему, заранее проделав отверстие в обшивке двери с установленным туда лого (приспособление для этого идет в комплекте).
Далее находим минус в пучке проводов замка двери (колодку вытащить сложно, но я ее не вытаскивал)…там два серых провода…тот который нам нужен тонкий! Если подсоединить к толстому проектор будет гореть постоянно(
Далее проверяем…изолируем и предаем всему заводской вид ПВХ изолентой)
Собираем все и радуемся…все 100% работает по уму!
Фоток мало, но поверьте проделанная работа стоит того…люди, когда я выхожу из машины, в темное время суток, открывают рты)…ну а для чего это все надо тогда)!
Проекция логотипа в двери
Самая ожидаемая обновка автомобиля свершилась. Удалось поставить то, что я очень давно мечтал и хотел. Проекция в дверях моего автомобиля готова.
Началось все с того, что я однажды увидел в объявлении о продаже автомобиля мерседес проекцию в дверях. Та трехлучевая звезда проецировалась на землю и притягивала свое внимание. И в этот момент я подумал, что наверняка такие «ништяки» мне не по карману и эта картинка мелькала вожделенной мечтой в моей голове. Пока однажды не наткнулся на авито на объявление о продаже элементов для установки проекции в дверь и что меня поразило – так это цена в 1250 рублей. Посмотрев, на товар мой мозг мне шепнул тихо:
– Посмотри на алиэкспрессе
– зачем?
– Ну посмотри.
Зашел я на сайт наших братьев из поднебесной и нашел там комплект с логотипом ГАЗ синего цвета за 450 рублей. Вот такова оказалась цена моей мечты.
Как только пришла посылка, то на этот же день я направился в гараж, реализовывать мечту.
В наборе был бур для того чтобы проделать отверстие в двери и два мини проектора.
Суть работы предельно проста. Внутри корпуса устройства находится лампа, которая является источником света и проходя через матрицу (картинка, которая проецируется), создается изображение на поверхности. Можно заказать такой набор совсем без матрицы, а картинку вставить свою на вкус и цвет.
Сняв дверную карту и проделав в двери отверстие с помощью бура из комплекта, я подключил питание к концевику левой двери, тут все просто, как угол дома. А вот с правой стороной пришлось труднее. Там не было концевика, прошлось его делать самому. В стойке была заглушка, как будто бы для этого и придумана, ее пришлось немного рассверлить и проделать два отверстия, чтобы штатный концевик туда привинтить.
Плюс на концевик взял с лампы плафона освещения вещевого ящика, из бардачка кароч и все ЗАРАБОТАЛО)
Установка проекторов логотипа в передние двери
Решил дооборудовать свой автомобиль проектором логотипа в передние двери. Причины: подсветка зоны посадки высадки в тёмное время и, разумеется, оригинальный внешний вид с замахом на роскошь. Кто бы что не говорил, но я таких девайсов в живую ещё не встречал у знакомых и в городе не видел, да и знакомые, которые у меня видели все удивлялись и никто не сказал, что у кого-то такие видел. Зато появилось куча желающих заказать такие же проекторы для своих машин.
Заказывал проекторы даже 2 раза. Первый раз на Таобао через посредника Рутаобао. В итоге вместо пары проекторов пришла всего одна штука. Сколько с ними не ругался — результата ноль. С тех пор больше не пользуюсь Рутаобао и пересел на Алиэкспресс.
Таким образом, заказал второй раз проекторы логотипов с Алиэкспресс. В описании была указана мощность 7 Ватт и стоимость была 15$. В итоге когда приехали проекторы, то их оказалась пара, но мощность, заявленная на коробке, была всего 3 Ватта. Замерял фактическую мощность этих проекторов и 7 Ваттных с Рутаобао. В итоге у всех была мощность от 2,1 до 2,3 Ватт, даже у того, у которого были заявлены 7 Ватт. Поэтому не особо расстроился и на всякий случай написал продавцу с Алиэкспресс претензию, что вместо 7 Ваттных проекторов пришли 3-х Ваттные. В итоге сошлись на скидке в 50%. Поэтому итоговая стоимость логотипов проекторов с Алиэкспресс составила 7,5$.
Теперь непосредственно про установку.
1) Снял обшивку двери. Затем в обшивке просверлил отверстие при помощи насадки, которая была в комплекте с проекторами. Смонтировал сами проекторы.

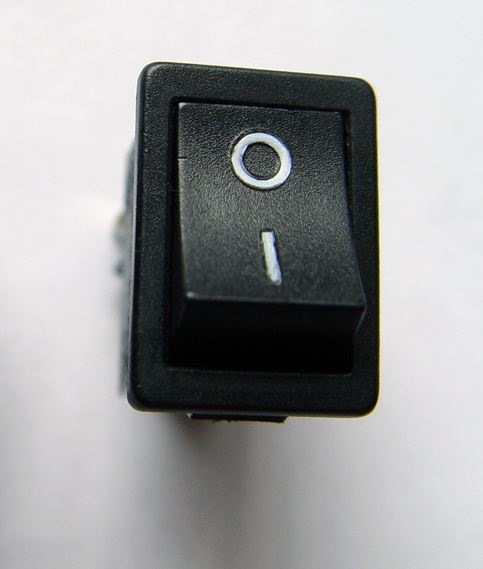

2) Затем врезал выключатель питания в обшивку двери. Он располагается в таком месте, что внешне его совсем не видно в кармане двери, его можно только нащупать в заднем углублении кармана, примерно в 2-3 см от верхнего края кармана двери. Выключатель нужен для того, чтобы при необходимости можно было отключать проекторы. Для того, чтобы их не было видно или для того, чтоб они не перегрелись. Т.к. в процессе работы проекторы нехило нагреваются, минут на 5-10 их легко хватит, но вот 20-30 минут — я бы уже не рисковал. А бывает когда с машиной ковыряешься, то двери вообще часами открыты. Да и когда машину сдаю в сервис, то не хочется, чтоб сервисмены баловались данным девайсом. Вообщем, установил выключатель.
3) Установил разъём «тюльпан» на проводе, чтобы можно было легко снимать обшивку двери. Ответную часть подключил к проводке, идущей к штатной габаритной лампе в двери. На прошлой машине многие девайсы подключал тюльпанами — очень удобно. Ещё секрет: откуда приходит питание, там ставится тюльпан-мама, с плюсом в центре. Это для того, чтобы плюс нельзы было случайно закоротить на корпус. А у девайса, соответственно, тюльпан-папа. Если однотипно устраивать тюльпаны, то меньше путаницы, меньше подключить что-то не правильно, проще искать неисправности.
4) Провода аккуратно крепим нейлоновыми стяжками, чтобы не было провисаний, сильного натяга и чтоб они банально не гремели. Головку тюльпана-папа от проектора тоже крепим нейлоновыми стяжками, чтобы при снятии обшивки с двери достаточно было обшивку потянуть в сторону и тюльпанчик сам бы расцеплялся, в то же самое время самопроизвольное отключение исключено.
5) Проверяем работу проектора логотипа и собираем обшивку двери. Здесь тоже есть тонкость, многие почему-то настраивают логотип, чтоб он был вдоль двери. Дверь, разумеется, открывается не на 90 градусов, поэтому при полностью открытой двери надписи светятся под углом к машине. Имхо, это выглядит глупо. Я настроил так, чтобы при полностью открытой двери, надпись была перпендикулярна корпусу машины.
