Подключение камеры переднего вида teyes CC2

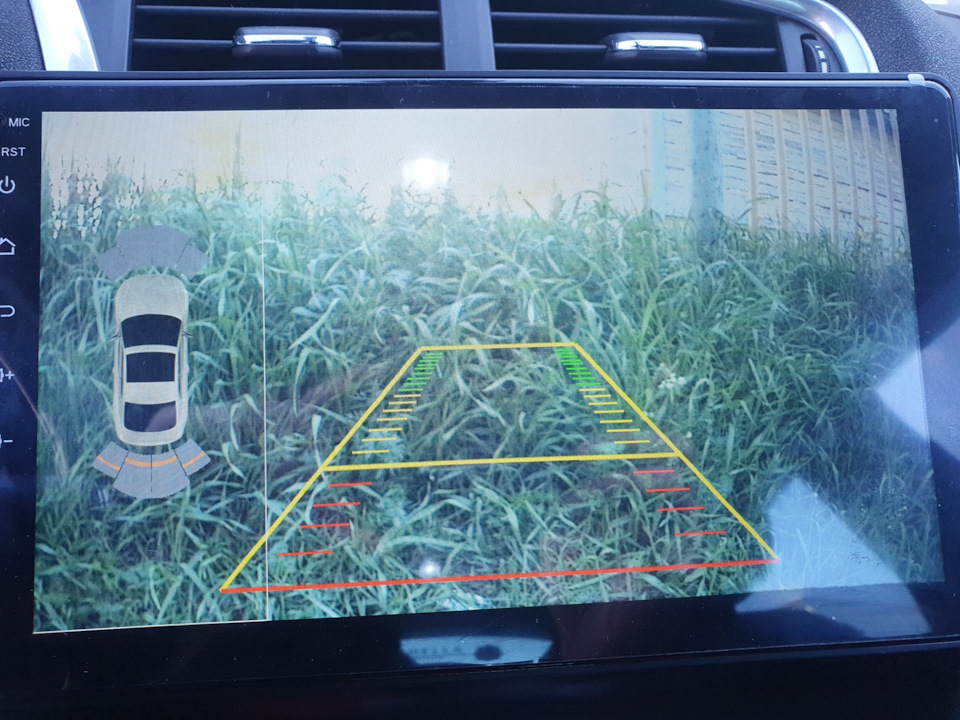

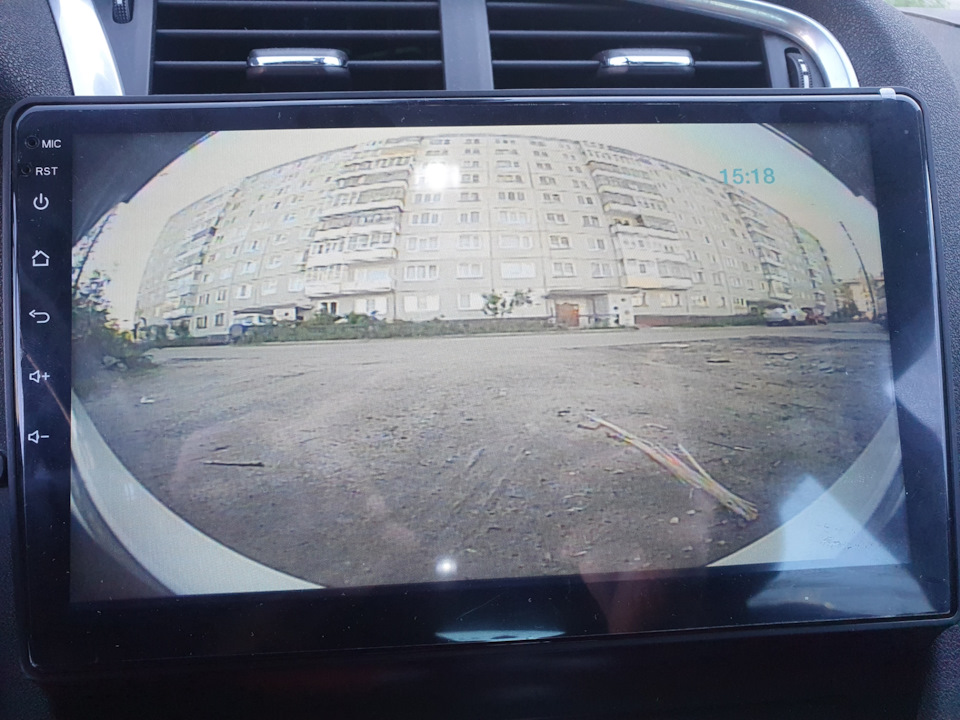

Всем привет, после установки камеры переднего вида и протяжки проводки, добрался таки до её подключения к teyes. На вопрос — зачем она мне? Да что бы было, вещь на самом деле нужная с нашим низким бампером, парковаться к бордюрам думаю будет намного удобнее, ну и ещё дополнительно мои интересы в нештатных ситуациях, когда заезжаю на этакаду, боюсь свалиться постоянно. Проблем никаких не возникло, все работает штатно, качество изображения отличное, но камера телефона передаёт картинку почему-то хуже, с какими то помехами, которых на самом деле нет.

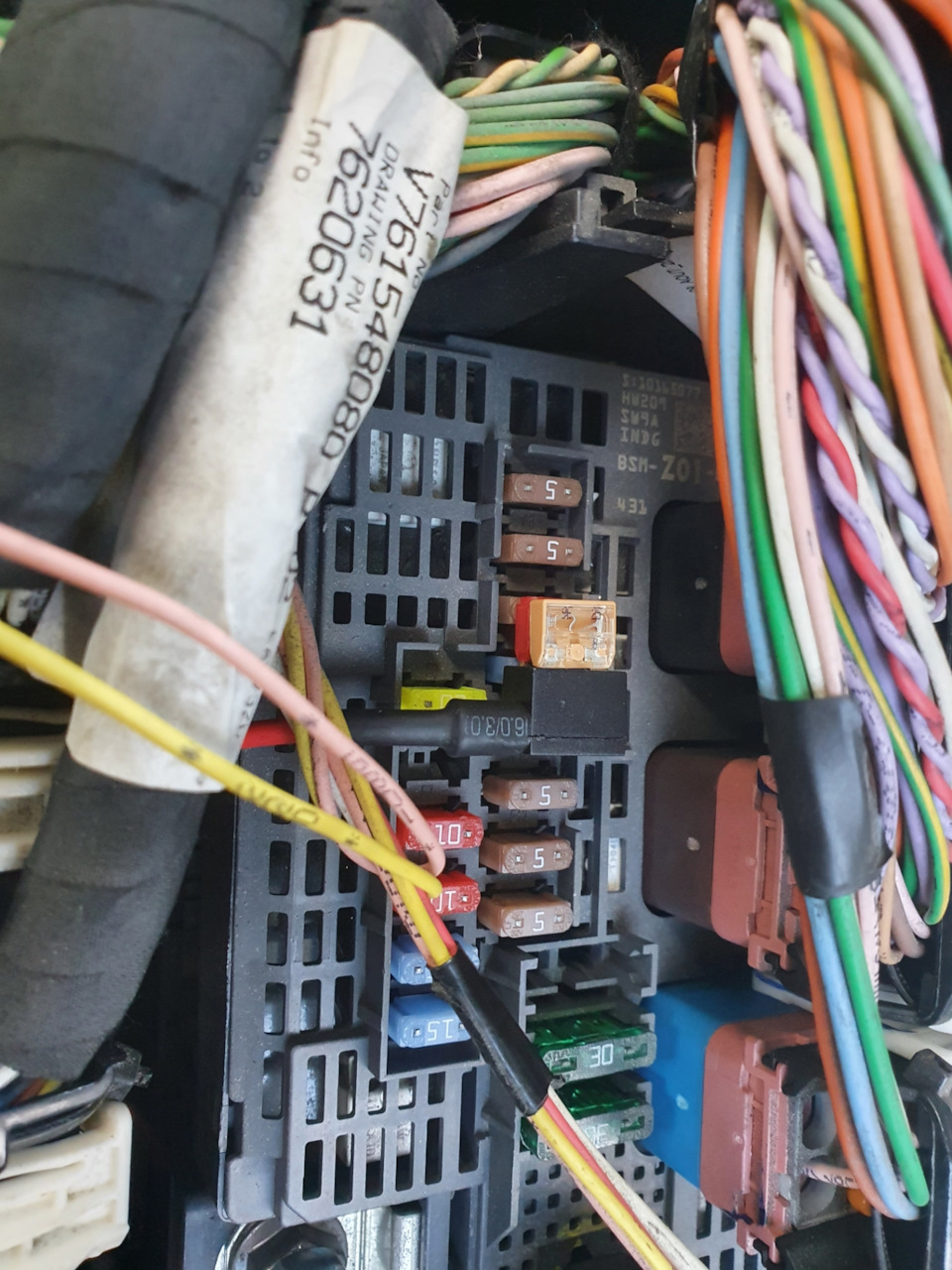

С подключением все просто — питание и тюльпан. Питание взял постоянное из блока предохранителей под капотом

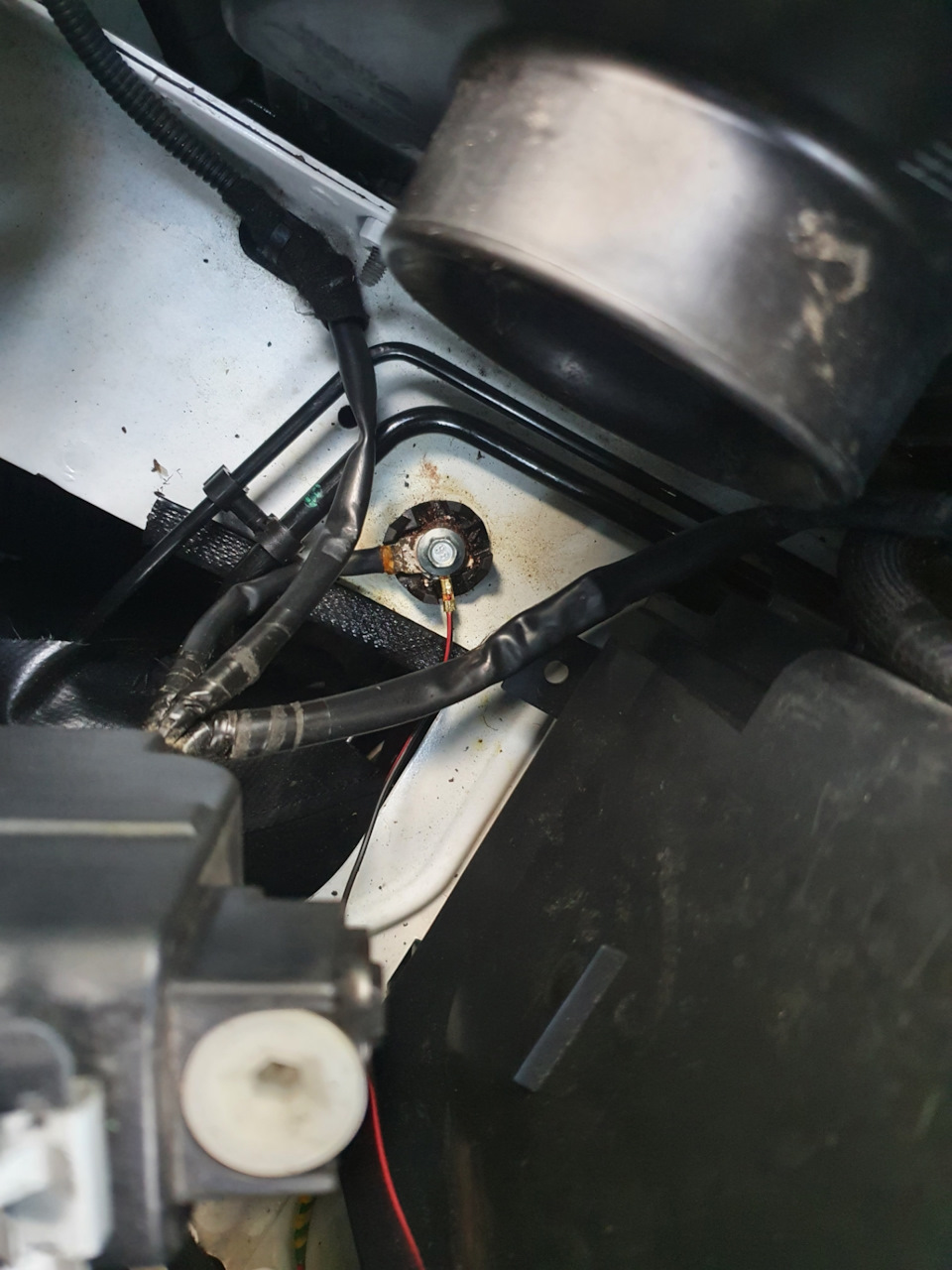

Минус взял с точки подключения массы, купил клемму и обжал минусовой кабель камеры

Ну и тюльпан подключил ко входу передней камеры. Заодно навёл порядок в проводке, купил изоленту для проводки, провел над ней опыты — не горит и не поддерживает горение — что очень порадовало меня, клеится изумительно, особенно между собой клеевым слоем, не возможно оторвать. Брал на али 2 мотка по 15 метров и 19 мм шириной. Ссылка #Aliexpress 69,76 руб. 2%СКИДКА | Новая клейкая тканевая лента Tesa типа Coroplast для кабельного жгута, ширина жгута проводов 9/15/19/25/32 мм, Длина 15 м
a.aliexpress.ru/_eOShXI

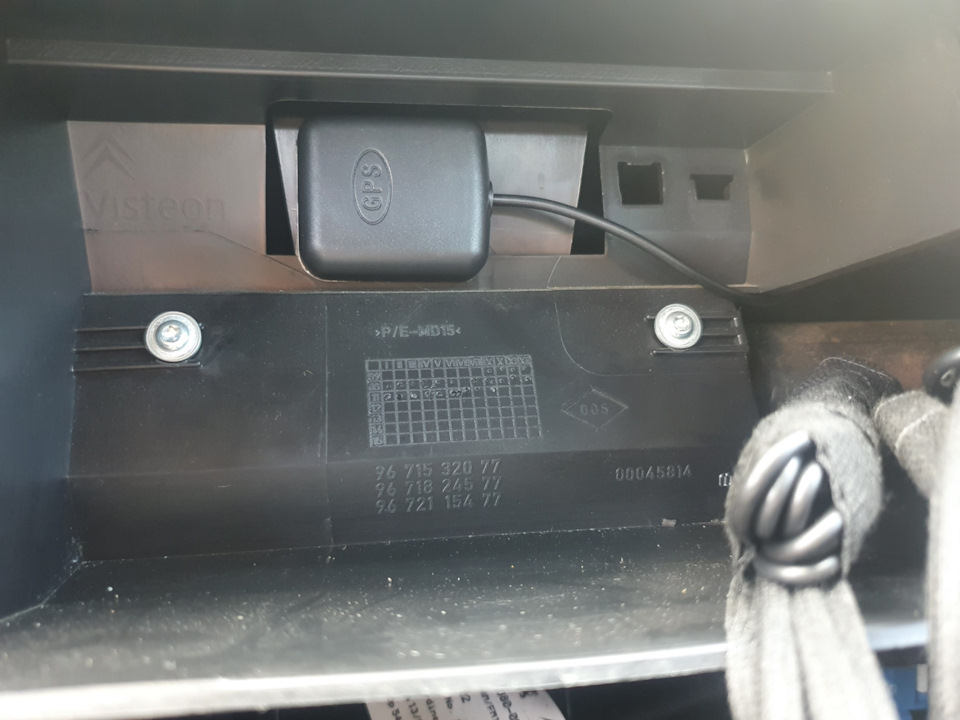

Теперь в поводке магнитолы порядок

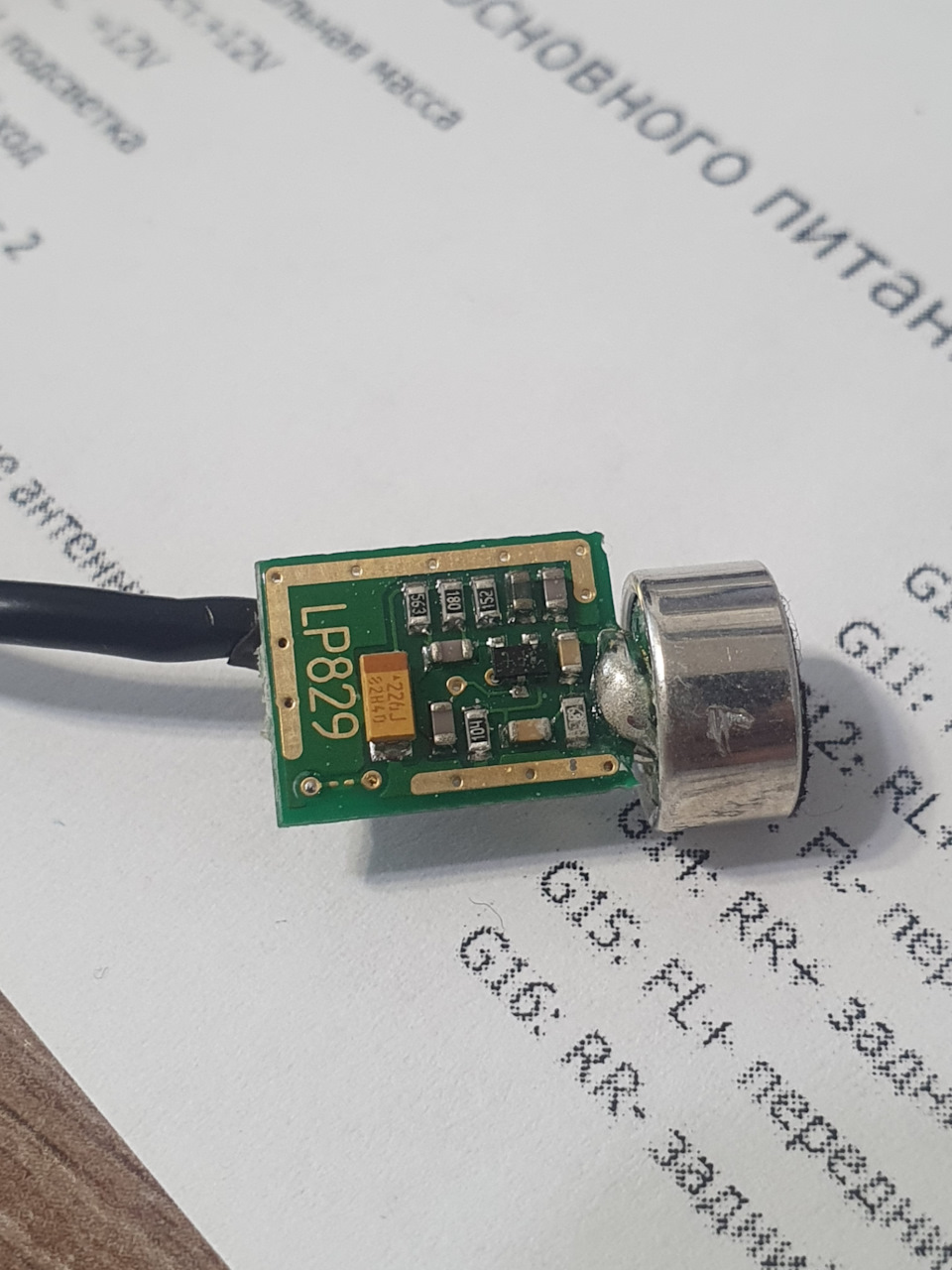

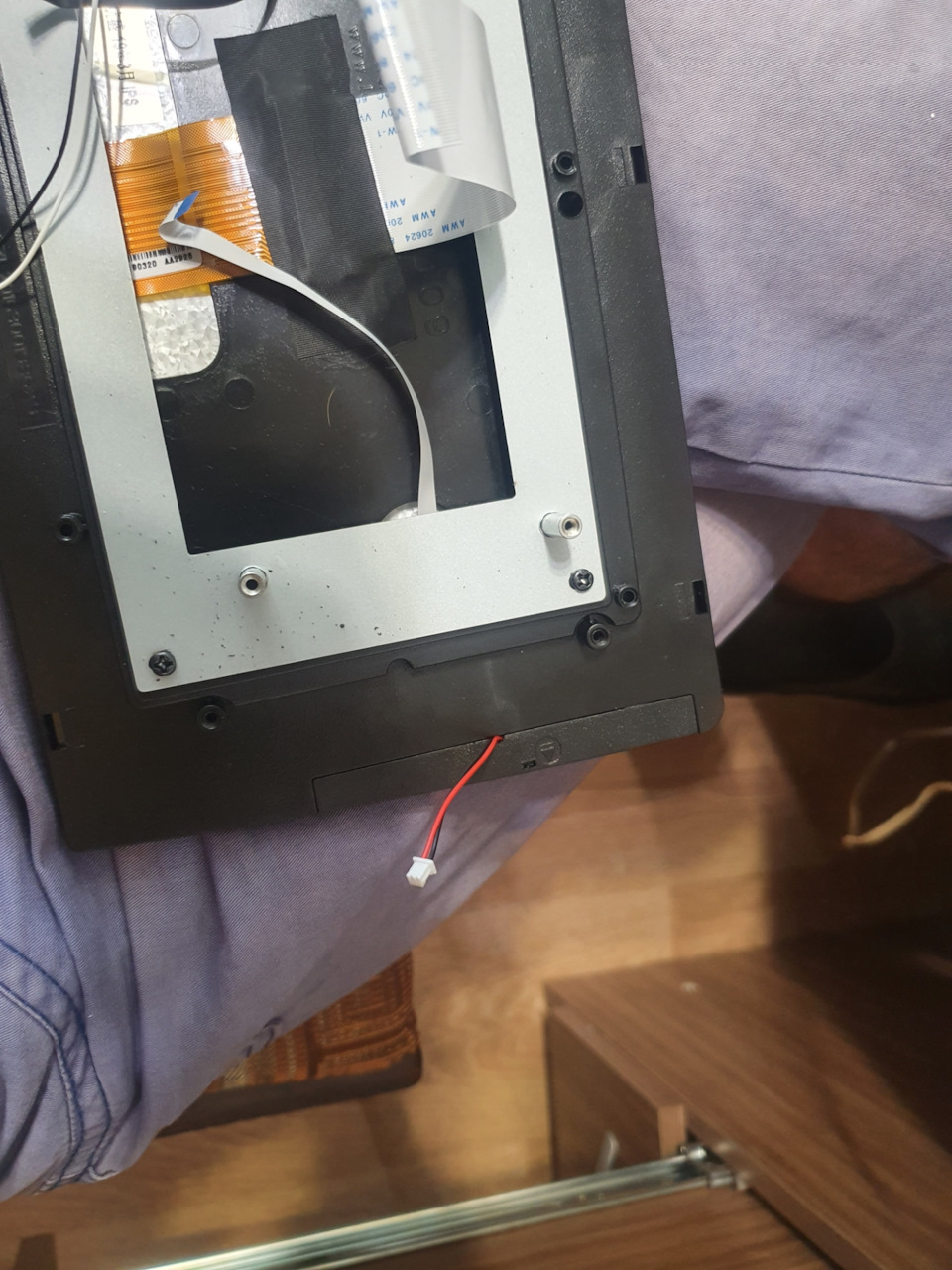

Так же решил вывести внешний микрофон, так как в первых версиях teyes он фиговый, в новых версиях как я понял эту проблему доработали. Выпаял штатный микрофон и вывел разъём для подключения внешнего.

Вообще задумка была, что бы выпаять штатный микрофон автомобиля и по штатной проводке подключить свой, но как выяснилось позже, штатная проводка даёт безумные помехи, поэтому пришлось все опять переделывать и оставить внешний микрофон пока что временно в районе магнитолы, потом я это дело переделаю и протяну новый специальный кабель в потолок для микрофона. Но на данный момент, качество связи прямо в разы улучшилось, и теперь меня прекрасно слышат собеседники, а так же голосовой помощник.

Ну и на этом пока что все. Далее необходимо поставить с 4pda мод на камеры и настроить разметку для передней и задней камеры

Источник

CarPC by Android. Часть 8: Камера заднего вида

Ну а мы продолжим))
Когда уже все компоненты нужные для планшета установлены, остался один маленький но очень полезный штрих, а именно камера заднего вида/хода. Чтобы прикрутить её к планшету есть один проверенный годами и тысячами пользователей вариант. И так что нам нужно:
— камера заднего хода
Подойдет в принципе любая аналоговая камера. На Али или Ебэе их миллионы)) Тут мне немного подфартило, во второй части я писал про карман печки с Али для переноса отопителя. Так вот, карман никак не хотел вставать без зазоров, я сфотал эти «косяки» и написал продавцу претензию, продавец оказался адекватным и предложил в качестве компенсации 10 зеленый «рублей»)) это уже потом я узнал, что нужно на отопителе ушки отпилить и все встанет более менее ровненько) И вот на эти вот 10 баксов, переведенных мне на PayPal (не связывайтесь с этой системой) я заказал на Ебэе камеру

Маленькая, с высоким разрешением, водонепроницаемая(реально запаяна на совесть), с регулировкой угла видимости, один только минус…не фурычит нихрена)) Видимо на почте ей «мозги» стряхнули. Делать нечего, написал продавану и он вернул полную стоимость)) А потом мне помог xxxVIKTORxxxx и продал за не дорого свою камеру ЗХ которая ему не подошла. И вот она приехала

Цвет корпуса у нее серебристый, ну да ничего, мы её покрасим))

Так же в комплекте есть все провода для подключения)

— easycap (позволяет захватить изображение с аналоговой камеры и перевести в цифровое) Заказывал его уже давненько и он у меня лежал и ждал камеру. Если у вас Нексус 7 то берите на чипе UTV007 вот ссыль

— программа для Easycapa
Тут есть 3 проги с которыми точно все будет чики-пуки:
— EasyCap viewer
— EasyCap Car
— Easycap & UVC Player(FPViewer)
Первые 2 платные, а последняя бесплатная, вот её я и установил)
Когда все компоненты собраны, камера проверена на «столе» и все работает, то можно идти инсталировать в авто)
Так как у меня уже были все кабели подключения от не работающей камеры, а кабели эти у всех камер одинаковые, еще до того как пришла работающая камера я провел кабель передачи видеосигнала от крышки багажника до планшета. Далее уже имея при себе камеру ЗХ, определяемся куда мы ее пришпандорим) У Лансера на вставке рамки номера есть отличное место, между фонарями подсветки, вот туда мы её и поставим. А чтобы поставить, нужно снять вставку, а делается это так:
-откручиваем 4 гайки изнутри крышки головкой на 10

А даллее вам предстоит увлекательная игра)) нужно вытащить эту вставку, я использовал пластиковые инструменты с Али. Спустя 30 мин я её снял

Далее принес вставку домой, разметил и просверлил отверстие для крепежа и приделал саму камеру

Источник

Программа для передней камеры автомобиля

Обсуждение видеокамер для автомобиля/USB DVR регистраторы
Обсуждение »

Температурный диапазон применения: от-30 до + 60
Угол захвата изображения: от 120 до 170 (в зависимости от типа матрицы)
Длина видеокабеля по умолчанию: 6 м (возможны варианты).
Тип подключения: RCA или 4, 5 pin
Рабочее напряжение по умолчанию: 5-12 V (возможны варианты).

В: Как мне подключить камеру заднего вида?
О: схема подключения

В: Выбираю камеру заднего вида, какой стандарт брать PAL и NTSC?
PAL — стандарт для стран Европы, NTSC — для США, Японии и других азиатских стран.
Частота развертки для PAL — 625 строк, NTSC — 525.
Частота кадров для PAL — 25 Гц, для NTSC — 30 Гц.
NTSC допускает искажения при передачи цвета, у PAL ниже четкость изображения.
Учитывая, что автомагнитолы и камеры произведены в Азии, лучше конечно же брать формат NTSC. ВЫ конечно же можете взять и PAL, но убедитесь, что магнитола поддерживает этот формат.

В: Сколько мегапикселей мне будет достаточно для камеры заднего вида? Что такое ТВЛ (TVL) в описании характеристик камеры на АлиЭкспресс?
О: Выбирать камеру по такому параметру, как мегапиксели не правильно. С их помощью можно определить качество изображений на цифровых камерах. Но парковочные камеры используют аналоговый видеосигнал, для которого подобный тип вычислений не подходит. В данном случае разрешение камеры указывается в ТВЛ – телевизионные линии. Чем больше подобных вертикальных и горизонтальных линий, передающихся камерой, тем более детализированное и качественное видео получает пользователь.

В: У меня в магнитоле есть RCA (тюльпан) CVBS, для чего он?
О: Composite Video Baseband Signal, обычно передается в таких стандартных форматах, как PAL, NTSC i SECAM, и часто помечен, как CVBS. Иногда китайцы так обозначают видеовход под вашу камеру заднего вида.

Может ли камера заднего вида записывать видео?
О: Нет, камера заднего вида не может записывать видео, даже с помощью чудо-программ. Для записи с аналоговых (паковочных) камер вашего авто используйте либо систему кругового обзора (об этом ниже) либо специальный DVR рекордер для записи аналогового сигнала.
Update.
Головное устройство Teyes CC3 может, начиная с прошивки от июня 2021.

В: Что означают символы Р и H в описании разрешения камер AHD? Например обозначение 720p, 960H/
О: Эти символы указывает на число столбцов (точек по горизонтали) и строк в видео (количество точек в кадре по вертикали). Детальнее смотрим таблицу.

B: Что такое система кругового обзора?
О: Это 4 камеры в автомобиле, которые «склеивают» картинку со всех камер и в результате получаем видео 360° вокруг автомобиля.

B: А я могу поставить себе такую систему?
О: Можете. Есть устройства под конкретную марку авто, также есть универсальные, которые можете поставить хоть на велик.

B: Почему мое устройство не показывает динамические линии при парковке?
О: Что бы система понимала динамические линии, необходимо докупить специальный
canbus decoder, который считывает с каншины авто угол поворота руля.

Как найти калибровочную ткань на алиэкспресс?
О: Пишем calibration cloth.

— отличный отзыв Kia >>>
— отзыв Skoda Octavia >>>
— отзыв Nissan Xtrail T32 >>>
— универсальная система кругового обзора >>>
— камера заднего вида с «встроенной системой кругового обзора» >>>
— хорошая подборка систем с ссылками на Али >>>
— камера заднего вида хорошего качества >>>

В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку «Жалоба» под сообщениями, на которые необходимо добавить ссылки.

в настройках железки только калибрация, параметров зеркалирования нет. предполагаю что можно гдето настроить в андроиде но как в него попасть нигде информацию не нашел. может кто имел дело?

хотел сэкономить время на установку второй камеры, чтоб не снимать пластик по салону, потом задней двери, протягивания провода и т.д.
во всём остальном работает прекрасно.
