Ни для кого не является секретом, что современный автомобильный двигатель – это очень сложный, состоящий из большого числа комплектующих элементов, механизм. Пока двигатель функционирует, в нем постоянно циркулируют находящиеся под большим давлением различные технические жидкости. Для обеспечения его долговечной и безопасной работы используются такие детали, как автомобильные прокладки.
Назначение.
Разновидности.
Прокладка приемной трубы.
Назначение этой прокладки – уплотнение соединения двух механизмов: глушителя и выхлопного коллектора. Она поддерживает герметичность приемной трубы при отведении отработанных газов. Она представляет собой многослойную конструкцию из пластинчатого безасбестового материала, обладающего повышенной термоустойчивостью и расположенного внутри стального каркаса. Ознакомится с ценами на такие изделия можно на сайте http://www.trialli.ru/catalogue/prokladki/prokladki-priyemnoy-truby/.
Прокладка головки блока цилиндров.
Ее назначение – поддержание определенного давления внутри масляной системы, а также уплотнение полости между блоком и головкой. Для изготовления прокладок ГЦБ применяют безасбестовые, асбестовые и металлические материалы.
Такие прокладки необходимы для уплотнения стыков блока цилиндров с, соответственно, впускными и выпускными коллекторами для сохранения стабильного давления. Они могут быть изготовлены из пробки, фибры, особого вида картона, паронита или металла, а сверху покрываются слоем герметика.
Эти прокладки нашли свое применение в охладительной системе. Они предотвращают разгерметизацию мест стыков каналов, по которым качается охлаждающая жидкость. Для их изготовления чаще всего используется искусственный каучук, так как он способен выдерживать прямое воздействие технических жидкостей.
Их основная задача – препятствие просачиванию наружу моторного масла в тех местах, где состыковываются подвижные и неподвижные детали. Изготавливаются они из пробки, резины или синтетического каучука.
Необходимо помнить, что все прокладки работают в весьма агрессивной среде и потому нуждаются в своевременной замене при износе или появлении механических повреждений для предотвращения поломки автомобиля.

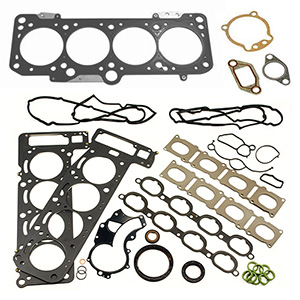

Прокладки двигателя Прокладки разной формы и конфигурации удерживают внутри двигателя технические жидкости, необходимые для его работы
Двигатель автомобиля – сложный механизм, состоящий из множества деталей. Внутри двигателя при работе непрерывной циркулируют различные технические жидкости, часть которых находится под большим давлением. Для поддержания давления на постоянном уровне и предупреждения выхода жидкостей наружу корпус двигателя должен быть герметичен. Для обеспечения герметичности служат прокладки разной формы, сделанные из различных материалов.
Виды и назначение прокладок двигателя
Форма и материал, из которого сделана прокладка, зависят от физических свойств той среды, с которой она будет соприкасаться. Часть прокладок служит для удержания в отведенных им местах технических жидкостей — моторного масла и охлаждающей жидкости. Другие служат для уплотнения мест прилегания деталей и противодействия внутреннему давлению в сочетании с высокой температурой — например, блока и головки блока цилиндров, образующих камеру сгорания.
Дополнительное преимущество прокладок в том, что их применение позволяет не добиваться идеальной обработки прилегающих поверхностей. Мягкая прокладка примет форму детали, сгладив шероховатости
Третьи, их принято называть сальниками, уплотняют места соприкосновения подвижных деталей с неподвижными. Конкретная форма прокладок зависит от конфигурации прилегающих плоскостей. У каждого производителя встречаются детали уникальные формы, поэтому прокладки не унифицированы между собой, и при замене необходимо приобретать прокладки, рекомендованные фирмой-изготовителем.
Прокладка головки блока цилиндров
Прокладка ГБЦ устанавливается в месте соединения блока цилиндров и его головки. В области размещения прокладки находятся каналы водного охлаждения двигателя и системы смазки, кроме того внутрь цилиндра поступает топливо-воздушная смесь, которая при сгорании вырабатывает большое количество энергии. Среда очень неблагоприятная, поскольку происходят постоянные скачки температуры и давления. Соответственно, чтобы выдерживать такие серьезные нагрузки, прокладки ГБЦ изготавливают из прочных, стойких к высоким температурам материалов.
Детали, которые мы называем сальниками, на самом деле ими не являются. Сальник — устаревшая конструкция из металлической обоймы и набивки (пропитанной маслом пеньковой веревки)
Материалы, из которых изготавливают прокладки ГБЦ, можно поделить на две группы: металлические и неметаллические.
Неметаллические прокладки, в свою очередь, делятся на асбестовые и безасбестовые. Первые делаются из листового асбеста. Как правило, центральные отверстия для цилиндров таких прокладок укрепляют стальными кольцами, надетыми на кромку вырезов. Такими же кольцами снабжены отверстия для крепежа, проходящего сквозь прокладку. Существует разновидность прокладок из резиновой смеси, которую прессуют с добавлением асбестового волокна и порошка графита.
Существует безасбестовая разновидность материала; сформированные из него прокладки дороже в производстве, но отличаются повышенной износостойкостью. Его изготавливают из синтетического волокна и каучука, которые прессуют при высокой температуре.
Металлические прокладки ГБЦ — наиболее распространенный тип. Чаще всего прокладки изготавливают из многослойной тонкой листовой стали или листовой меди. Места, соприкасающиеся с плоскостями деталей, нередко покрывают похожим на резину составом для обеспечения надежного уплотнения. Такие прокладки, в отличие от неметаллических, обладают большей износостойкостью и служат дольше. Прокладки из меди встречаются реже из-за высокой стоимости материала. Следует помнить о том, что прокладка ГБЦ — изделие одноразового использования, даже если вы не видите на ней признаков повреждений. При затяжке она принимает форму соприкасающихся с ней поверхностей, и поставить ее на сто процентов в то же положение невозможно. По этой причине, каждый раз, снимая ГБЦ, необходимо приобрести новую прокладку.
Основная причина преждевременного выхода из строя прокладки ГБЦ — перегрев двигателя. При замене прокладки необходимо правильно затянуть крепежные болты или шпильки с соблюдением момента затяжки. Делать это необходимо при помощи надежного и качественного динамометрического ключа и строго в порядке, описанном в руководстве по ремонту данного двигателя.
Прокладки клапанной крышки
Для изготовления прокладок клапанной крышки используется резина (в прошлом встречались прокладки из пробки). Прокладка крышки герметизирует место стыка крышки клапанов и соответствующего ей паза в верхней кромке ГБЦ. Служит для защиты от протечек моторного масла, смазывающего расположенный в головке блока механизм ГРМ.
Впускной и выпускной коллекторы уплотняют прокладками на месте стыка с блоком цилиндров. Уплотнить стык впускного коллектора проще, так как в нем необходимо соблюдать только постоянство давления. Температура в коллекторе не повышается, поэтому чаще всего для уплотнения используют прокладки из прессованного картона. Прокладка выпускного коллектора препятствует прорыву раскаленных отработавших газов в подкапотное пространство. Выпускной коллектор, находится в зоне повышенных температур, поэтому прокладка должна быть из материала, который выдерживает температурные перепады и высокое давление. Часто применяют металлические прокладки и прокладки из безасбестового паронита.
Прокладки в системе охлаждения
От корректной работы системы охлаждения зависит рабочая температура внутри блока цилиндров, и, как следствие, ресурс двигателя. Для охлаждения двигателя используют вентилятор, обеспечивающий циркуляцию воздуха, радиатор и охлаждающую жидкость, которая подается по каналам с помощью насоса. Для того чтобы на месте стыков в системе охлаждения не произошла разгерметизация, также используются прокладки.
Благодаря большому количеству подвижных частей, прежде всего, приводных валов, в двигателе применяется большое количество различных прокладок, препятствующих просачиванию моторного масла наружу. Особо в этой категории следует выделить сальники — прокладки особого типа, применяющиеся для герметизации торцевых посадочных мест валов (коленчатого, распредвала и так далее). Детали, которые мы называем сальниками, на самом деле на техническом языке принято называть манжетами — это круглая прокладка П-образного профиля, усиленная кольцевой пружиной. Основной параметр сальника — внешний и внутренний диаметр. Внешний диаметр соответствует посадочному месту в блоке, внутренний — диаметру торцевой части вала. Делают сальники из прочного искусственного каучука, а профилированная форма (в разрезе) придает изделию жесткость.
В комплекте с прокладкой клапанной крышки для многих двигателей идет дополнительная прокладка, состоящая из нескольких колец, защищающих от масла свечные колодцы
Для герметизации различных стыков в узлах двигателя применяются десятки каучуковых и паронитовых прокладок различной формы. Их количество так велико, что зачастую прокладки продаются наборами и ремкомплектами, например, «ремкомплект карбюратора» и тп. Искусственный каучук, из которого они делаются, устойчив не только к воздействию моторного масла, но и бензина. Прокладки не унифицированы по размеру и форме даже в рамках линейки двигателей отдельного производителя, поэтому приобретать их можно, только если известен точный номер детали, полученный при помощи оригинального каталога и VIN автомобиля.
Как выбрать прокладки для автомобиля и какова их роль?
Даже самый надежный и мощный автомобиль может выйти из строя из-за поломки маленькой детали. Её название — прокладка. Подобные изделия нередко изнашиваются и требуют периодической замены. В данной статье речь пойдет о ключевых особенностях прокладок, их роли в машине, а также особенностях выбора.
Зачем необходимы прокладки в автомобилях?
В большинстве случаев, прокладки для автомобилей имеют главную роль вне зависимости от их сферы использования (запчасти, для которой они предназначены). Автомобильные прокладки обеспечивают герметичность (соединения) механизмов. Также они служат для защиты от попадания влаги. Проще говоря, прокладки для автомобилей играют не последнюю роль.
Зачем еще необходимы прокладки в автомобиле? Они подойдут для тех случаев, где две прилегающие друг к другу поверхности неровные и плохо обработанные. Податливые и мягкие прокладки хорошо обретают форму изделия, сглаживают имеющиеся шероховатости и неровности.
Чтобы наглядно понимать, для чего нужна прокладка в автомобиле, следует привести пример. В частности, в «сердце» машины, двигателе, постоянно циркулируют различные жидкости. Многие из них находятся под давлением. Для его поддержания на необходимом уровне следует обеспечить полную герметичность. Прокладки двигателя в данном случае незаменимы. Они позволяют уплотнить (соединяемые детали либо) запчасть, тем самым предотвращают протечки.
Виды прокладок
Если говорить о том, как выбрать прокладки в машину, важно рассмотреть их разновидности. Именно тип прокладки напрямую влияет на то, какую прокладку вам нужно купить.
Если заводить речь о материале и форме, следует уточнить один момент. Оба эти параметра зависят от технических особенностей материала, с которым предстоит соприкасаться изделию. Также не последний фактор, оказывающий влияние на выбор прокладки в автомобиле, — поставленные перед ними цели.
Что касается видов прокладок, их условно разделяют на 3 категории:
Что касается форм прокладок для автомобилей, здесь нет унифицированного решения. Производители выпускают детали с различными формами и поверхностями. Если вам нужно купить и заменить прокладку для машины, следует заказать новую, которую рекомендует производитель автомобиля.
Какие еще бывают типы прокладок?
Кроме всего прочего, существует другое разделение автомобильных прокладок по месту их (применения в автомобиле) расположения. Так наиболее востребованными из них являются:
Поговорим о них отдельно.
Прокладки ГБЦ
Среди всех применяемых в автомобиле прокладок особое внимание следует уделить изделиям для головок блока цилиндров. Подобные изделия высокотехнологичные и весьма сложные. Из чего делают прокладки ГБЦ? Чаще всего их строение весьма сложное. Для их изготовления применяется паронит, фибра, пробка, картон (специальный) и т.д. метал
Задачей прокладок ГБЦ является (обеспечение герметичного соединения головки блока цилиндров непосредственно с блоком цилиндров) уплотнение стыков головки блока цилиндров. Также подобные изделия позволяют избежать протечек масла, и охлаждающей жидкости подаваемого в двигатель.
Прокладки впускного и выпускного коллектора
Такие прокладки в машине находятся в месте, где коллектор соединяется с блоком цилиндров. Для впускного коллектора подойдут изделия, изготовленные из прессованного картона. В случае с выпускным коллектором нужно использовать более прочные материалы, так как в данной зоне имеются повышенные температуры. Для этих целей в большинстве случаев применяют прокладки из металла или безасбестового паронита. Металло-азбест
Прокладки систем охлаждения
Прокладки для системы охлаждения чрезвычайно важны для нормального функционирования (двигателя) данного узла. Они позволяют сохранять нормальную рабочую температуру в блоке цилиндров. (данная система) Данное оборудование состоит из нескольких агрегатов, соединенных между собой. Прокладки позволяют гарантировать полную герметичность в местах стыков (агрегатов охлаждающей системы) охлаждающей системы. Из каких материалов выбрать такие прокладки для автомобиля? Здесь чаще всего используют синтетический каучук (силикон). Он не подвержен негативному влиянию низких температур, а также прямому воздействию масел и жидкостей.
Выбрать подходящую прокладку для автомобиля несложно. Если же у вас возникают трудности с этим, всегда можно обратиться за помощью к более опытным автомобилистам или воспользоваться услугами профессионалов.
Прокладки для двигателя: назначение, виды и особенности автомобильных прокладок
Как известно, весь автомобиль в целом и сам автомобильный двигатель является совокупностью множества металлических, пластиковых, резиновых и других деталей. Что касается ДВС, помимо элементов из металла и различных сплавов, в устройстве силовой установки активно используются различные уплотнительные элементы и прокладки.
При этом далеко не все автовладельцы до конца понимают, для чего нужны прокладки в двигателе, а также какие автомобильные прокладки бывают и как меняются подобные элементы. В этой статье мы намерены рассмотреть эти вопросы более подробно.
Прокладки на двигатель: основные функции
Как и в любом другом случае, главной задачей прокладки является обеспечение герметичности того или иного узла, устройства или механизма. Двигатель внутреннего сгорания не является исключением.
Внутри этого сложного механизма во время работы постоянно циркулируют технические жидкости. Более того, указанные жидкости находятся под определенным давлением. Для того чтобы указанное давление сохранялось на нужном уровне, а также не происходило утечек жидкостей из корпуса, необходима герметичность.
Как видно, прокладки позволяют не допустить различных утечек рабочих жидкостей и смазок из механизмов, а также предотвратить попадание пыли, влаги и грязи снаружи. Использование прокладок позволяет добиться идеального и плотного прилегания двух поверхностей, нивелируя определенные погрешности их обработки.
Прокладка способна повторять форму деталей, при этом благодаря мягкости и эластичности удается сгладить неровности, шероховатости и другие мелкие дефекты. Получается, решение уплотняет корпус, герметизирует внутренние узлы мотора, предотвращает протечки технических жидкостей.
Типы прокладок двигателя автомобиля
Как уже было сказано, форма прокладки, а также материал изготовления, напрямую зависят от того, в какой среде данному элементу придется находиться и какую функцию он будет выполнять.
Наглядно данный тип прокладок представляет прокладка головки блока цилиндров, которая условно даже является некоторой частью камеры сгорания, в ней также выполнены каналы для движения охлаждающей жидкости и смазки.
Это значит, что прокладки не взаимозаменяемы на разных моторах, то есть приобретать для их ремонта нужно только такие элементы, которые подходят для конкретной модели того или иного силового агрегата. Давайте остановимся на разных типах автомобильных прокладок для двигателя более подробно.
Прокладка ГБЦ
Указанная деталь устанавливается в том месте, где соединяется блок цилиндров и головка блока. Данная прокладка находится в тяжелых условиях, так как в месте ее установки проходят каналы жидкостной системы охлаждения, системы смазки двигателя. Также она выступает в роли уплотнителя камеры сгорания, удерживая высокое давление и испытывая значительный нагрев.
Сегодня принято делить такие прокладки с учетом материала их изготовления на два типа. Прокладки головки блока бывают
Что касается металлических прокладок ГБЦ, этот тип изделий встречается наиболее часто. Прокладка многослойная, изготавливается из тонкой листовой стали, медных сплавов и т.п. Те участки, которые уплотняют прилегающие поверхности, обычно дополнительно покрыты специальными составами, напоминающими плотную резину. Это обеспечивает максимум уплотнения.
Указанный тип прокладок отличается высокой износостойкостью и большим сроком службы. Стальные изделия встречаются чаще, так как их производство дешевле изготовления элементов из меди.
Ко второму типу относятся неметаллические прокладки головки блока, которые дополнительно делятся на асбестовые изделия, а также безасбестовые прокладки ГБЦ. В первом случае материалом изготовления является листовой асбест. Обычно отверстия од цилиндры на таких прокладках армируют при помощи стальных колец, которые находятся на кромке в месте среза. Аналогичные кольца имеются и в месте изготовления отверстий под болты.
Еще прокладки бывают из прессованной резиновой смеси, в которую производится добавка асбестового волокна, графитового порошка и т.д. Отдельно выделяют также паронитовые прокладки ГБЦ, которые имеют более высокую конечную стоимость, при этом отличаются улучшенной износостойкостью.
При обтяжке головки в обязательном порядке нужно придерживаться схемы затяжки (последовательности), а также затягивать крепежи с нужным усилием (момент затяжки) при помощи динамометрического ключа.
Также во время ремонта двигателя нужно понимать, что прокладка ГБЦ меняется на новую, причем каждый раз после того, как снималась головка блока и независимо от состояния детали. Дело в том, что после обтяжки уплотнительный элемент приобретает форму привалочных плоскостей, то есть после снятия повторно установить прокладку точно на место уже не получится.
Прокладка крышки клапанов
Прокладки клапанной крышки обычно выполнены из резины и служат для герметизации места стыка крышки клапанов и верхней части ГБЦ.
Использование данной прокладки продиктовано необходимостью избежать протечек моторного масла, которое подается для смазки ГРМ. Отметим, что сегодня в ряде случаев производители отказываются от прокладки крышки клапанов, заменяя данное решение специальным герметиком для двигателя.
Прокладка впускного и выпускного коллектора
Место присоединения впускного и выпускного коллектора систем впуска и выпуска к блоку цилиндров также нуждается в уплотнении. В случае с впускным коллектором требования к уплотнителю пониженные, так как необходимо только удерживать давление. Температура на впуске значительно не повышается, так что для уплотнения подходят изделия из картона, который на производстве плотно прессуется.
Другие прокладки в устройстве ДВС
Начнем с прокладок системы охлаждения двигателя. Как известно, в устройстве данной системы имеется водяной насос (помпа) термостат, радиатор, а также множество каналов и патрубков. Естественно, чтобы не происходило утечек охлаждающей жидкости, в местах соединений и установки различных элементов используются прокладки.
Как правило, элементы выполнены из каучука, который хорошо справляется с перепадами температур, выдерживает давление и не разрушается от контакта с антифризами. Каучуковые прокладки ставятся под крышку помпы и термостата, а также в местах соединения других деталей.
Так вот, сальники нужны для того, чтобы смазка не вытекала наружу. Фактически, сальник нужен для того, чтобы добиться нужной герметизации торцевых посадочных мест валов. Речь идет о коленчатом вале, распределительном вале и т.д.
Обычно сальник является прокладкой круглой формы. Дополнительно может быть реализовано усиление при помощи пружины, а также используется профиль. Материалом изготовления служит искусственный каучук.
Что в итоге
С учетом того, что в рамках одной статьи рассмотреть все типы прокладок мотора по отдельности не представляется возможным, выше были упомянуты только основные уплотнители, которые используются в ДВС.
Как правило, в продаже встречаются целые ремонтные наборы (ремкомплекты) прокладок для разных автомобилей. При этом важно понимать, что для каждого типа и модели двигателя даже у одного производителя прокладки и сальники отличаются. По этой причине необходимо точно подбирать необходимые детали и элементы по оригинальным каталогам запчастей для конкретной модели авто с учетом года выпуска, типа ДВС и т.д.
Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.
Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.
Когда и почему возникает необходимость замены прокладки крышки клапанов. Как заменить покладку клапанной крышки своими руками. Советы и рекомендции.
Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.
Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.
Принцип действия герметика для системы охлаждения двигателя. Когда использовать герметик, на какие результаты рассчитывать. Возможные последствия, советы.
Признаки пробитой прокладки ГБЦ, поиск и устранение неисправностей, особенности замены
Прокладка ГБЦ — это элемент двигателя внутреннего сгорания, установленный между блоком с цилиндрами и его головкой. Предназначена для предотвращения выхода газов из камеры сжигания, а также смазывающей и охлаждающей жидкостей из каналов, по которым они циркулируют.
Повреждение прокладки ГБЦ может привести к потекам из-под головки, снижению компрессии, троению мотора и потери им мощности, перегреву, проблемам в работе печки и т. д.
Распознать неисправность проще всего по внешним признакам: наличие подтеков масла, резкого повышения его уровня и изменения цвета, появление нагара на свечах, «прострел» выхлопных газов из-под головки блока при работающем моторе и изменение их цвета при выходе из выхлопной трубы.
Ниже рассмотрим, можно ли ездить с пробитой прокладкой ГБЦ, каковы признаки и причины ее пробития, подробно остановимся на способах проверки и устранения неисправности. Обсудим тонкости выбора этого элемента ДВС.
Можно ли ездить с пробитой прокладкой ГБЦ
Автовладельцы часто спрашивают, можно ли ездить с пробитой прокладкой ГБЦ. Не всегда имеется возможность сразу устранить проблему, к примеру, когда неисправность произошла в дороге или вдали от станции технического обслуживания.
Специалисты утверждают, что ехать в такой ситуации нельзя. Это особенно актуально, если антифриз попадает в масло или наоборот. Единственный выход — перемещение только на буксире. Если проигнорировать это требование и проехать даже 200-300 км, может потребоваться капремонт мотора.
В ситуации, когда масло и антифриз не смешиваются, небольшое расстояние проехать разрешается. Здесь речь идет о небольшом повреждении, но необходимо следить за температурой двигателя и уровнем ОЖ. Ведь если пробитие прокладки произошло с внутренней стороны, то высок риск повреждения клапанов и поршней в результате попадания антифриза в цилиндры.
Признаки пробитой прокладки ГБЦ
Главная сложность для начинающих автовладельцев — своевременно выявить повреждение прокладки ГБЦ. В «зоне риска» почти все автомобили, но чаще всего с проблемой сталкиваются владельцы автомобилей Нива Шевроле, ВАЗ 2106, 2109, 2110, 2112, 2115, 2114, 2107, BMW E39, Опель Астра, ЗМЗ 406, Дэу Ланос и Калина. Это неполный перечень машин, в которых периодически выходит из строя (прогорает) прокладка головки блока цилиндров. Признаки неисправности могут отличаться в зависимости от того, какой участок пробит.
Повреждение прокладки ГБЦ между цилиндрами
В автомобилях ВАЗ и ряде других моделей очень часто прокладка прогорает между вторым и третьим цилиндром.
Распознать неисправность проще всего по следующим признакам:
Для диагностики проблемы достаточно поочередно снимать колпачки высоковольтных проводов со свечей зажигания и обращать внимание на изменения в работе мотора.
Если при снятии какого-то колпачка изменений не произошло, это может свидетельствовать о повреждении прокладки ГБЦ в этом участке. Также проверьте компрессию в цилиндрах двигателя.
Нарушение прокладки ГБЦ между цилиндром и системой охлаждения
Иногда проблема возникает между цилиндром и каналом системы охлаждения. В этом случае неисправность можно распознать по следующим признакам:
Другие признаки
Выделяется и ряд других признаков, по которым можно делать выводы о поврежденной прокладки ГБЦ.
Кратко рассмотрим их особенности:
Учтите, что анализировать неисправность необходимо в комплексе. К примеру, появление нагара на свечах или проблемы в работе печки могут свидетельствовать о других неисправностях машины.
О смешивании масла и антифриза
Появление антифриза в масле или наоборот — один из главных признаков пробитой ГБЦ-прокладки. При этом нарушается работа сразу двух систем: смазки и охлаждения.
В дальнейшем могут деформироваться кольца и поршни, а эффективность двигателя существенно снизится. Ездить на автомобиле при такой неисправности нельзя — лучше сразу отправиться в автосервис для ремонта.
При смешивании масла и антифриза могут иметь место и иные последствия:
Из-за смешивания двух составов появляется желтоватая эмульсия. Ее появление требует не только замены прокладки ГБЦ, но и выполнение других ремонтных мероприятий. Обязательно чистится СО, поддон и каналы, по которым течет смазывающая жидкость.
Наиболее неприятным последствием попадания масла в антифриз является клин двигателя. Это происходит из-за появления ржавчины на стенках цилиндров. Проблема особенно актуальна на дизельных двигателях.
Во время остывания мотора охлаждающая жидкость попадает в камеру сгорания, а при последующем пуске ее уже не хватает в СО. Если не отследить этот момент на панели приборов, то силовой агрегат может заклинить.
Дополнительный минус — повышенное образование сажи, которая в дальнейшем оседает на элементах двигателя. Сильней всего страдает масляный фильтр, требующий замены. Но выполнять эту работу можно лишь после устранения причины протечки (в нашем случае установки новой прокладки ГБЦ).
Признаки перегрева двигателя
При диагностике поломки важно правильно определить факт перегрева двигателя.
Здесь выделяется несколько основных признаков:
Эксплуатация машины в случае перегрева ДВС запрещена, ведь это чревато его клином и необходимостью капитального ремонта.
Как узнать, что прокладка ГБЦ пробита
Наибольшая трудность для многих автовладельцев — определить, что причиной проблемы является именно прокладка ГБЦ.
Для проверки сделайте следующие шаги:
Дополнительно обратите внимание на признаки пробитой прокладки, о которых упоминалось в начале статьи.
Почему пробивает прокладку ГБЦ
Автовладельцы часто спрашивают, почему прокладка ГБЦ не выдерживает и повреждается. Выделим основные причины.
Перегрев
Чаще всего прокладка ГБЦ прогорает из-за перегрева двигателя, поэтому важно на ранней стадии определить неисправность и устранить ее. Из-за изменения температурного режима крышка блока «уходит» и ухудшается контакт между участками мотора. Результат — отсутствие герметичности силового агрегата с последствиями для прокладки.
Как правило, такой проблеме подвержены ГБЦ из алюминия. Чугунная головка (устанавливается на дизельных моторах) более стойка к температурным перепадам. Но она может деформироваться или повредиться.
Действие температуры часто приводит к деформации самой прокладки, из-за чего нарушается герметичность системы.
Неправильное усилие при затяжке болтов ГБЦ
При сборке двигателя важно знать точный момент протяжки болтов, удерживающих головку на блоке цилиндров. Увеличение или уменьшение этого параметра может привести к разрушению или ухудшению герметичности соответственно.
Во втором случае ГБЦ и БЦ неплотно прилегают друг к другу, из-за чего газы с атмосферным воздухом проходят в имеющиеся отверстия и разрушают прокладку.
Во избежание таких последствий необходимо закручивать болты с помощью динамометра и четко следовать инструкции производителя.
Не менее важный момент — соблюдение последовательности вкручивания. Подробные сведения по выполнении работы приведена в инструкции к автомобилю.
К примеру, на ВАЗ используются следующие правила:
В 8 из 10 случаев причина пробитой прокладки — несоблюдение правил протяжки в вопросах момента, последовательности и иных нюансов.
Поэтому обязательно прочитайте про правильную затяжку головки блока цилиндров и с каким усилием это нужно делать.
Низкокачественный материал
При покупке прокладки выбирайте товары в проверенных магазинах.
Изделия бывают следующих видов:
Стоимость прокладки ГБЦ не слишком велика, поэтому на этом не рекомендуется сильно экономить, так как такая экономия может потом дорого обойтись.
Места прогорания прокладок ГБЦ
Дополнительные причины
Выделяется и ряд дополнительных факторов, почему может перегореть прокладка:
Автовладелец должен понимать разницу между «пробоем» и «прогаром». В первом случае имеет место серьезное повреждение прокладки или ее элементов, а во втором — несущественные нарушения целостности, которые иногда не удается отыскать на поверхности.
Как проверить прокладку ГБЦ
В процессе диагностики автовладелец должен знать, как проверить прокладку головки на исправность. Для этого используйте следующие методы.
С помощью перчатки, пакета или воздушного шара
Наденьте резиновую перчатку, пакет (необходимо зафиксировать в основании), презерватив или воздушный шар на расширительный бачок, после чего запустите мотор и оставьте его на три-пять минут. Желательно увеличить обороты до трех-пяти тысяч. Чем серьезнее повреждение, тем быстрей изделие наполняется газами.
Используйте бутылку
На грузовых авто для проверки найдите бутылку на 0,5 л.
Далее сделайте следующее:
Появление пузырьков воздуха свидетельствует о наличии повреждения.
Проверка на микротрещины
При проверке прокладки ГБЦ важно обратить внимание на наличие трещин. Здесь используется несколько методов.
Магнитно-порошковая проверка
Алгоритм действий имеет следующий вид:
С помощью жидкости
Для проверки сделайте следующее:
При наличии дефектов их легко заметить даже без детального осмотра.
Проверка под давлением
Здесь применяется два пути — с окунанием в воду или без этого.
При погружении в воду сделайте следующее:
Для ремонта применяется газовая установка с присадками с обязательным прогревом проблемных мест до температуры 200 градусов Цельсия и более. После завершения сварочных работ шов зачищается и опрессовывается.
Что делать при пробитии прокладки ГБЦ
При выявлении неисправности единственный выход — заменить неисправный элемент и определить причину поломки. Стоимость прокладки различается в зависимости от марки машины и качества изделия.
Ремонтировать прокладку ГБЦ бесполезно, ведь работа мастера обойдется еще дороже.
Могут потребоваться и другие шаги:
После устранения технических неисправностей можно приступать к установке новой прокладки.
При выполнении этой работы следуйте следующим советам:
После завершения работ вас должна интересовать стабильность работы двигателя. Обратите внимание на признаки неисправности, о которых упоминалось в начале статьи. При этом не форсируйте работу ДВС. Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию.
Учтите, что снятие / установка головки БЦ — трудоемкий процесс. Необходимо отбросить много узлов, слить технические жидкости, правильно вкрутить болты и т. д. При отсутствии опыта работу лучше доверить профессионалам.
Кстати, некоторые автовладельцы жалуются на повышение прожорливости мотора после замены прокладки.
Какая прокладка ГБЦ лучше: правила выбора
При выборе прокладки ГБЦ необходимо ориентироваться на следующие критерии: стойкость к коррозии, высоким температурам, давлению и сроку эксплуатации. Выше мы рассматривали виды таких изделий. Теперь подробнее остановимся на их особенностях.
Металлические
Прокладки ГБЦ, изготовленные из металла, пользуются высокой популярностью у автовладельцев.
Металлические изделия рекомендуется применять на машинах с турбиной или оборудованных форсированными моторами.
Асбестовые
Прокладки на основе асбеста пользуются большим спросом у автовладельцев.
Безасбестовые
К этой категории относятся изделие, изготавливаемые из современных композитных материалов.
Они имеют ряд преимуществ:
Важно учесть, что ресурс прокладки ГБЦ зависит не столько от материала, сколько от правильности установки. Если не попасть в усадочное место, проблемы будут даже с самым дорогим изделием, поэтому к такому вопросу необходимо подходить со всей ответственностью.
Главным признаком неправильной установки является ее быстрое повреждение и появление признаков, которые упоминались в начале статьи.
На дизельных двигателях неправильный монтаж может проявиться стуком поршневой системы из-за того, что движущийся элемент задевает край прокладки.
Итоги
В завершение еще раз отметим, что при выявлении признаков пробитой прокладки ГБЦ необходимо сразу ехать на СТО для замены или сделать работу самостоятельно.
Важно не просто поменять поврежденный элемент, а найти причину неисправности. К примеру, если это перегрев двигателя, необходимо сначала справиться с проблемой, а уже потом ставить новую прокладку ГБЦ.
Во время замены следуйте рекомендациям производителя в плане последовательности действий и момента затяжки, ведь при нарушении этих правила изделие долго не прослужит. Но в таких делах правильным будет найти хорошего спеца и все работы доверить ему.
Нашли ошибку или с чем-то не согласны? Пишите в комментариях.
