Пропала масса в авто
1. Плохая масса.
Всем привет!)
Первая запись в этом бортовом журнале даёт начало)
Начну, как обычно, с предыстории. Пару месяцев назад, двигаясь в очередной раз из деревни в город, заглушил мотор перед закрытым ЖД переездом. Удачно заглушил. Запустить не удалось — вместо звуков стартера абсолютная тишина. Включил на приборке показания вольтметра — 8.8 вольт. «Что за?». Благо, аварийка всё-таки включилась. Подождал, пока все объедут, протолкал машину за переезд и завел с толкача. Сразу смотрю на приборку — 13.1 вольта, маловато. Достал мультиметр, проверил на клеммах АКБ — 13.2 в. Постоял, подумал — всё равно посреди дороги много неисправностей не найдешь, а ехать надо. В дороге напряжение прыгало от 11 до 13.5 вольт. До конечного пункта добрался, ни разу не глуша двигатель, и, как оказалось, не зря. Как только припарковался, глушу мотор, включаю вольтметр — те же 8.9 — 9 вольт на АКБ.
Начал грешить на сдохший АКБ. Отнес его в автомастерскую неподалеку, на зарядку. Сутки он у них простоял. Забрал, поставил — 13.3 в. При работающем двигателе — 13.9. Странно. На следующий день надо было ехать, сажусь прогревать, смотрю — 13.2, 13.1 и падает. Когда до 60 прогрелся, вообще 12.4 было. Свет включил — 11.9. В итоге ездил так недели три, пока искал в чем проблема. Аккум держался молодцом.
Все три недели проблема была плавающая — иногда было нормальное напряжение, иногда падало до 11.5 вольт. Первым делом зачистил и протянул все силовые соединения, в том числе и массовые. Замена РН результата не дала, полная ревизия генератора тоже оказалась бесполезной. И только потом Леша Hot-tabi4 указал мне, что напряжение действительно теряется на плохой массе. Падение напряжения между двигателем и клеммой АКБ составляло от 0.5 до 1.6 вольт. Также нашли сильно греющийся провод от аккумулятора на массу — когда были включены потребители, за него невозможно было держаться.
Так как в грязную и мокрую погоду возиться под капотом было неохота, по совету Лехи решил проложить дополнительные массовые провода. Взял пару метров медного провода сечением 4 мм^2, несколько обжимных клемм и вечером изготовил 3 провода — от генератора на массу, от генератора на АКБ и от АКБ на массу. На тот момент в наличии были красные провода, к сожалению, потому что их вид под капотом мне не очень нравится, слишком ярко выделяются.
На следующее утро установил их. Протянул все соединения, ключ на старт, иии… 14.2 вольта на холодную, по мере прогрева немного падает и держится на 14.0. При включении света, обогрева стекла и печки — 13.6 в. При длительном движении в одном режиме, например, по трассе, напряжение в борт. сети даже с потребителями поднимается до 14.0 в. По городу ниже 13.4 замечено не было. Массовый провод холодный.
До тепла буду ездить так, а потом буду разбираться, куда делась заводская масса с мотора. Но эти провода убирать, наверное, не буду, просто заменю на черные и проложу аккуратнее.
В общем, причина оказалась очень банальной, но я просто не ожидал, что за три года самой простой эксплуатации может пропасть масса…
Спасибо, что дочитали!) Всем удачи на дорогах!)
Пропала «масса» на автомобиле: что это значит, и как это устранить?
«Пропала «масса!» – именно это заклинание мы чаще всего слышим при обращении к автоэлектрикам с какими-либо неисправностями в электрооборудовании машины. Что полезно знать о «массе» в автомобиле, и как своими руками поправить дело при ее исчезновении?
Два провода или один?
Д ля подключения полезной нагрузки к источнику электропитания требуются два провода – об этом знает даже школьник (хотя Никола Тесла считал иначе…). Самый очевидный пример, вполне возможно, находящийся сейчас прямо рядом с вами – настольная лампа, включенная в розетку. Примерно так же включались и немногочисленные потребители электроэнергии на первых автомобилях конца XIX – начала XX веков. Схема простая, надежная и вполне жизнеспособная.
Однако как только выпуск автомобилей стал хоть сколько-либо массовым, коммерческая мысль промышленников тут же пошла в направлении экономии и оптимизации, и количество проводов в машине разом сократилось вдвое – в качестве одного из проводов стала использоваться металлическая масса кузова – в просторечии та самая «масса».
На донельзя упрощенной, но вполне наглядной вышеприведенной картинке справа изображена современная схема электрооборудования автомобилей – когда «массой» является минусовой провод бортовой сети. Однако так было не всегда… Приблизительно до 50-х годов ХХ века автопроизводители использовали в качестве «массы» как минус, так и плюс.
Стандарты в автопроме тогда еще не устоялись, а с электротехнической точки зрения не было совершенно никакой разницы, пускать по кузову плюс или минус. Однако к середине века наблюдения выявили более заметное коррозионное разрушение кузовов тех автомобилей, в которых «массой» был именно плюс! Выяснилось, что в этом случае интенсивнее развивается электрохимическая коррозия, обусловленная направлением движения электронов в электрической цепи — от плюса к минусу. В итоге от плюсовой «массы» повсеместно отказались в пользу минусовой – тем более что это не требовало ни малейших дополнительных вложений в производство.
Замена плюса на минус
Среди моделей отечественного автопрома плюс на «массе» встречался у Победы, у Москвичей 401-402 и более ранних, у первого выпуска «21-й» Волги (с 1960 года систему электрооборудования ГАЗ-21 поменяли на традиционную для наших дней). Автомобиль в СССР был товаром сверхдлительного использования, передаваясь из поколения в поколение десятилетиями, и после того как стало известно о вредоносном влиянии плюсовой «массы», изрядное количество владельцев старых Москвичей, Побед и Волг взялось самостоятельно переделывать полярность в электросистеме своих авто. Тем более что в литературе для автомобилистов того времени было немало советов и рекомендаций по такому апгрейду.
В принципе, рукастый автолюбитель справлялся с работой по переделке за один день. Помимо банальной смены клемм на аккумуляторе требовалось поменять полярность у амперметра указателя зарядки на приборной панели и немножко поковыряться с паяльником в радиоприемниках моделей А-8, А-9 и А-12, с плюсом на корпусе. Самым сложным была переполюсовка генератора, а вот моторчики печки и дворников и стартер, в которых не было постоянных магнитов, работали при изменении полярности точно так же и в доработках не нуждались.
На фото: ГАЗ-М21 Волга (I) ‘1956–1958
Сегодня же, как ни странно, наблюдается обратная эволюция! Владельцы редких и восстановленных ГАЗ-21 первой серии и Побед в борьбе за полную аутентичность возвращают автомобилям изначальную конфигурацию электрооборудования, измененную когда-то прежними хозяевами. Усиливающаяся коррозия их уже не беспокоит, поскольку такие машины обычно не используются «на повседневку», 99% времени стоят с отключенной батареей и выезжают лишь несколько раз в год на автофестивали и ретропробеги.
«Аналог» и «цифра» – «масса» нужна всем!
Сегодня во многих авто применяется управление электрикой и электроникой по цифровой шине данных. Это дает огромную гибкость в управлении многочисленной электроникой, а также экономию меди – последнее, к слову, вторично.
На простейшем примере это выглядит так. В традиционной электросхеме к многочисленным лампочкам задних фонарей идет через весь кузов как минимум 5 плюсовых проводов — стоп-сигнал, два поворотника, габариты и задний ход (минусовым, разумеется, является кузовная «масса»). В цифровой же конфигурации плюсовой провод – всего один, и еще один тонкий – цифровая шина. По ней блок управления, расположенный непосредственно возле задних фонарей, получает команды и раздает «плюс» тем лампам, которым он в данный момент требуется.
Однако, несмотря на такое изменение концепции электрооборудования, роль «массы», разумеется, не исчезает – наоборот, она даже заметно возрастает! Ибо цифровые блоки управления гораздо чувствительнее к ухудшению контакта с «массой», нежели грубые и «неумные» лампочки и моторчики исполнительных устройств, которые раньше получали питание по простым «аналоговым» плюсовым проводам.
В поисках «массы»
«Пропала масса!» — едва ли не самая любимая мантра автомобильных электриков, поминаемая ими и по делу, и всуе… Слыша это многократно, многие автовладельцы, помнящие как минимум электротехнику по школьной физике, задумываются – кстати, а почему почти всегда теряется именно минусовая «масса», а не плюс? Ведь, казалось бы, они равнозначно необходимы для подвода тока к потребителю…
Ответ тут прост. В силу того, что общий массовый провод, коим является кузов, открыт атмосферной влаге и склонен к коррозии, элементы и модули электрики электроники автомобиля часто лишаются именно минуса или получают его через повышенное сопротивление ржавого и окислившегося контакта. Контакт в плюсовых проводах тоже порой теряется, но, поскольку в них почти не используется склонная к ржавлению сталь, происходит потеря контакта в разы реже, чем в случае с минусом…
В принципе, процедура поиска и восстановления плохого контакта в точках подключения к «массе» несложна и доступна большинству автовладельцев, практикующих самостоятельное обслуживание личного авто. Большинство контактных точек под капотом нетрудно обнаружить вдумчивым разглядыванием. В салоне и багажнике несколько сложнее – немало точек «массы» прячутся под торпедо и обшивками. Но и они конечном счете обнаружимы.
Обычно точки подключения электропроводки к «массе» представляют собой резьбовые шпильки, приваренные к кузову, или резьбовые закладные гайки. Так или иначе, ржавая и окисленная точка «массы» должна быть развинчена гаечным ключом, наконечники проводов, площадка вокруг шпильки, шайбы и гайка зачищены наждачкой, для предупреждения попадания влаги смазаны специальной аэрозольной смазкой для электроконтактов (или, в крайнем случае, консистентными смазками типа Литол-24 или графитки) и собраны в обратном порядке.
Особенно стоит отметить важность так называемых «корончатых» шайб, которые по науке именуются «шайбы стопорные с наружными зубьями» (они же иногда бывают интегрированы в кабельные наконечники). Эта мелкая и, на первый взгляд, не заслуживающая внимания ерундовина крайне важна для обеспечения качественного контакта в точках «массы»!
Дело в том, что кузов на заводе красится в полностью собранном виде – после окраски на нем уже ничего не сверлят и не варят. Соответственно, все резьбовые шпильки, являющиеся точками контакта с «массой», а также места вокруг них оказываются покрытыми краской, которая не проводит электрический ток. Поэтому под кабельный наконечник, надеваемый на шпильку, подкладывается специальная зубчатая шайба – она точечно нарушает изоляцию краски и обеспечивает суммарную большую площадь контакта без риска разрастания ржавого пятна вокруг шпильки со временем. Отсутствие таких шайб – недопустимо, замена их на обычные плоские или гроверные – тоже. Плюс нужно знать, что они, по-хорошему, одноразовые. Однако часто после кузовного ремонта сборщики эти шайбы забывают или игнорируют.
Бывают и курьезные случаи – к примеру, на продукции АвтоВАЗа лет несколько назад владельцы отмечали массовую (вот уж каламбур) проблему плохого контакта в точках массы из-за применения на заводском конвейере странных корончатых шайб, покрытых плохо проводящим ток черным анодированием.
К слову, применять эти шайбы бездумно и лепить их повсюду не стоит! К примеру, плюсовой контакт стартера в них совершенно не нуждается – там гораздо полезнее будут две обычные плоские шайбы и гровер.
Забавно, но порой в поисках «массы» доходят до изрядных крайностей. Отдельная история – так называемая «разминусовка». Сия процедура представляет собой ручное изготовление целого вороха толстенных проводов с клеммами под болт на концах и соединение ими с «массой» и непосредственно с минусовой клеммой аккумулятора под капотом всего того, что уже и так с ними соединено – двигателя, стартера, КПП и прочего.
На самом деле процедура это совершенно безобидная, невредная и даже порой полезная. Изначально она использовалась как метод ремонта и профилактики электрики в немолодых авто, где сложно диагностировать проблемы с «массой». Поэтому вместо замены всей проводки целиком просто пробрасывали качественную дублирующую «массу» везде, где только можно. В результате удавалось устранять трудные «плавающие» проблемы и глюки электрооборудования малой кровью.
Однако впоследствии «разминусовка» превратилась из метода упрощенного ремонта в странноватое «полутюнинговое» мероприятие… Немыслимой толщины провода упаковываются в красивую декоративную изоляцию «а-ля змеиная кожа» и используются фактически для украшения подкапотного пространства. Хотя и с изначальным посылом улучшения стабильности работы двигателя и прочей электроники.
История о том, как я «массу» потерял…
Всем привет. Эта запись о том, как я озадачился поиском «массы»…

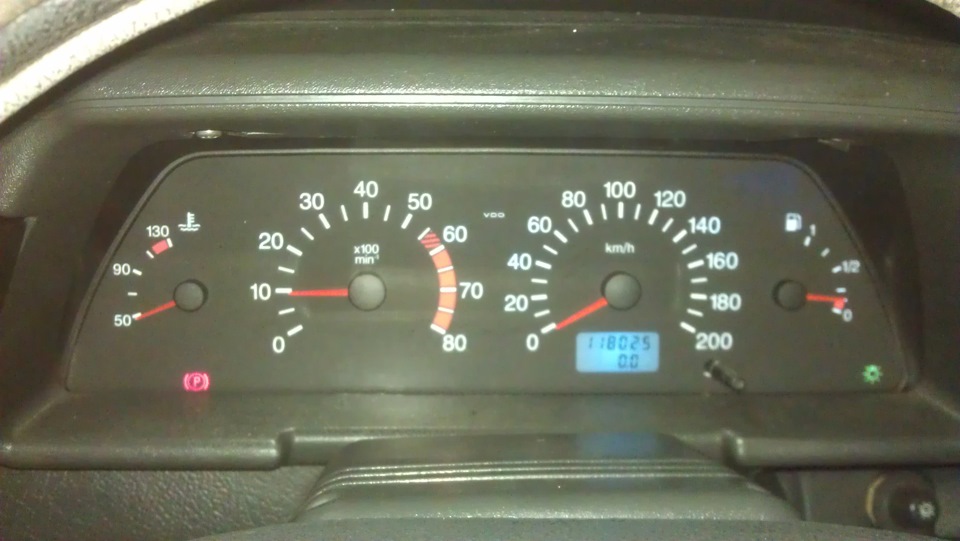

Ничего не предвещало беды… Собирался ехать на обед… Сажусь в машину, ключ на старт и … ничего не происходит! Тишина! Стартер молчит, втягивающее не щёлкает… Вторая попытка — безрезультатно! Тут я замечаю, что на приборке не горят индикаторы АКБ и масла…
Вынул ключ, попробовал ещё раз — результат тот же ((( Скинул минусовую клемму, одел обратно — индикатор АКБ и масла не горят, стартер молчит (((
Долго ломал голову, то к чему. Остался без обеда ((( Потом принялся искать причину. Первым делом полез проверять предохранители и релюшки, потом полез смотреть фишки на блоке сигнализации. Потом начал «прозванивать» замок зажигания. В итоге всех этих поисков в положении ключа «на старт» был выход 12В на управляющий контакт, который идёт на втягивающее реле. Но вот само втягивающее реле молчало!
Каких только советов не было, начиная от того, что сел АКБ и заканчивая сожжёнными «мозгами»… Потом с горем пополам с толкача завели — свечи залило нехило ((( В заведенном состоянии машина работала нормально, до дома доехал спокойно, но вот заводится с ключа не хотела (((
Уже дома снял стартер (первый раз на НИВЕ мучился несколько часов, а тут за 10 минут снял, не снимая защиты). Снял втягивающее, покрутил/повертел и поставил обратно. В гараже стоит старый аккумулятор — решил проверить стартер напрямую, без нагрузки — крутит идеально, втягивающее работает. Ставлю обратно — без изменений (((
На улице уже темно, в гараже света нет (да-да, у электрика нет света =D)… Подошёл помощник, начали вместе думать. Он сел за руль, включил зажигание и в этот момент я увидел искру на «массе» на двигатель. Она у меня сидела на шпильке термостата, и, видимо, после замены термостата пропала! Перекрутил её в новое место (нашёл отверстие с резьбой — видимо изначально предназначенное для крепления «массы»). И «О, чудо!» — всё заработало, стартер закрутился, машина завелась! Моему счастью не было предела!
Решил померить зарядку — 13,9В (после ремонта генератора было 13,6В). Со всеми потребителями (кроме музыки) — ближний+дальний, печка, туманки, обогрев стекла, обогрев зеркал, подогрев сидений — 13,8…13,7В. С сабом просадки были до 13В
Как проверить силовую массу на двигатель,
Добро пожаловать на ChipTuner Forum.
Опции темы
Бугульма
Бугульма
Бугульма
Чего там мерить? Плюс идет с АКБ, минус по кузову, повторю, если только двигатель не массировал, то на ЭБУ и везде будет ОК. Или почему не так?
Добавлено через 2 минуты
Я все моменты во время прокрутки стартером имею в виду.
Добавлено через 3 минуты
Забыл ВАЖНОЕ уточнение: контроллер Я 7.
Бугульма
Раньше массы прикручивались на верхнию шпильку с ремскобой,там проблем небыло почти.А сейчас крутят массу на выпуск и начался гемор,ослабляется и выгорает.
андрей123
Чего там мерить? Плюс идет с АКБ, минус по кузову, повторю, если только двигатель не массировал, то на ЭБУ и везде будет ОК. Или почему не так?
Добавлено через 2 минуты
Я все моменты во время прокрутки стартером имею в виду.
Добавлено через 3 минуты
Забыл ВАЖНОЕ уточнение: контроллер Я 7.
Затянута была очень хорошо. А чем и как определить ещё плохую массу. Тех способов, что я перечислил, всегда хватало на 100%. Я ведь точно знал, что масса плохая, но решил полностью проверить.
Добавлено через 3 минуты
ЭБУ отлично видел прокрутку, говорю же, искра на разряднике отличная была.
Бугульма
anatolii
wololj2
попробуй проверить нагрузочной вилкой иногда помагает
извеняюсь за повтор
anatolii
Бугульма
anatolii
Бугульма
Мышъяк
myki, это только у старых и опытных мастеров она чует. Я пока молодой и неопытный.
Бугульма, спасибо за 6 пунктов и отдельно за седьмой.
Мышъяк
Spanner13
Бугульма
равиль
Бугульма
Патамушта на момент проверки контакт имел место, присутствовал. Окислы, млин!
Добавлено через 11 минут
Sany77
koles
Бугульма
салгир
koles
Бугульма, Поиск масс и «горят стартера» вещи абсолютно не связанные.
Из-за плохих масс на двигателе и кузове, а так же плохой массы между двигателем и стартером, стартер сгореть не может. Причинами сгорания стартеров, а вообще рассказал или показал бы что в нем сгорает, могут быть:
— зависание бендикса на венце маховика из-за электрических или механических причин (подклинивание втягивающего, не размыкание цепи 50 в замке зажигания после заводки двигателя, и пр.);
— плохой контакт в щеточном узле, вызывающий его нагрев, видно хорошо по цвету поводков к щеткам;
— длительная работа стартера при неисправностях двигателя (тяжелый пуск) ;
— езда на стартере по гаражу и дорогам общего пользования;
— понты в виде заводки двигателя на передаче.
Короче 12-ти вольтовый стартер нельзя сжечь 12-ти вольтовой акк.батареей, даже поменяв полярность, конечно, при условии соблюдения условий:
— максимального времени непрерывной работы;
— нагрузки на валу.
Добавлено через 9 минут
А по поводу проверки качества масс, путем замера сопротивления тестером это сделать нельзя, т.к. тестер не отличит 0,1 Ом от 0,01 Ом и 0,001 Ом.
А это при токе в 100А даст падение напряжения на поводке массы соответственно в 10В, 1,0В и 0,1 В.
Для этого нужен специальный прибор, называется МилиОмметр. Самый надежный способ, замер падения напряжения между массами под большими нагрузками, как выше уже и говорилось.
Масса в ВАЗ 2114: расположение, возможные проблемы и их решение
Признаки плохого контакта «массы» KIA Rio 3. Проверяем и устраняем самостоятельно!
В процессе эксплуатации КИА Рио 3 и 4 поколений у многих владельцев появляется весьма распространённая проблема, плохая «масса» кузова или двигателя. В результате высокого сопротивления контактов могут начаться проблемы с электропроводкой автомобиля, появится нестабильность работы двигателя, вплоть до проблем с запуском. Причин плохой «массы» (плохого контакта) у КИА Рио может быть несколько:
– коррозия проводов или клемм (на кузове и аккумуляторе);
– коррозия места крепления клемм к кузову (ржавчина, краска на болтах и резьбе);
– обрыв одного из проводов «массы».
Обрыв косы 918604L200 из-за неправильной установки
Признаки плохой «массы» кузова и двигателя
Для многих плохая «масса» кузова или двигателя начинает проявляться странностями при эксплуатации вашей Rio, например, внезапно севшим аккумулятором из-за неполного заряда или неустойчивый холостой ход. Проблема может появится только при определённых условиях, при влажной погоде или в зимний период. Вот несколько признаков плохого контакта массы автомобиля:
Как проверить качество «массы»?
Любую проверку стоит начать с внешнего осмотра и убедится, что провода не оборваны. Проверяем три основных косы: провод от клеммы аккумуляторной батареи на кузов, провод массы между двигателем и правым «стаканом», между коробкой передач и кузовом (находится под корпусом воздушного фильтра двигателя). Если все внешних повреждений нет, необходимо взять мультиметр и замерить сопротивления. Замеры производим между «-» клеммой аккумулятора и кузовом, двигателем, в диапазоне до 200 Ом.
Важно! Замеры производятся только на заглушенном автомобили. Замеры производятся только на обесточенном участке!
Показания мультиметра должны быть в пределах 1-2 Ом, а желательно меньше. Важно не только сопротивление в конкретный момент, но и то что бы хороший контакт был постоянно в независимости от погоды и времени года. Такого рода неисправности необходимо искать с помощью более сложного оборудования, например, автомобильного осциллографа.
Теперь проверяем соединения, болты должны быть хорошо прикручены к кузову и не должны болтаться. Крепления клемм к кузову должны быть без ржавчины, а сами клемма без окислов, их состояние сильно влияет на качество контактов.
Что делать если «масса» двигателя плохая?
Если провода оборваны или сильно окислены их можно просто заменить, оригинальные провода стоят достаточно дорого, поэтому можно подобрать аналоги или купить б/у косы в хорошем техническом состоянии на разборке, например, на этом сайте. В случае, когда заржавели болты и их посадочные отверстия, то достаточно заменить болты крепления клемм и обработать резьбу, удалив с нее ржавчину и остатки краски. При всех этих процедурах необходимо все соединения и клемма обработать специальной смазкой для контактов, которая улучшит проводимость, уменьшит сопротивление и защитит от ржавчины.
Ржавые болты крепления косы массы
Номера оригинальных проводов по каталогу: Hyundai / KIA 918604L000, «-» АКБ – кузов Hyundai / KIA 918604L300, коробка передач – кузов Hyundai / KIA 918604L500 (ранее 918604L200), двигатель – кузов
В статье приведены только основные косы «массы», установленные в KIA Rio 2011, 2012, 2013, 2014, 2015, 2021, 2017 годов выпуска, но не стоит забывать, что многие другие системы и агрегаты соединены с «массой» своими индивидуальными проводами.
Еще раз про ‘плохие массы’
Контроллеры Январь 7.2 и Bosch 7.9.7 имеют в своём 81-контактном разъёме отдельные выводы для масс датчиков, что снижает зависимость показаний датчиков друг от друга, повышает точность измерения и, видимо, необходимо для выполнения норм Евро-4. Однако некий умник на заводе-изготовителе жгута электропроводки лёгкой рукой объединил все массы датчиков одной обжимкой. Контроллеры Январь 5.1, Bosch 1.5.4 вообще-то так и работали, все массы датчиков приходили на одну клемму. Разница невелика. Однако «шаловливая» мысль конструкторов пошла дальше. Вот фотография электропроводки ВАЗ 2115. Рядом с разъёмом контроллера две обжимки проводов. Та, что справа — массы датчиков, экраны.… Было бы лучше, если каждый провод шёл бы на свою клемму, но пусть так и останется. Обжимка слева (хлорвиниловые трубки и изолента уже сняты) — силовая масса. В чём же главная ошибка отечественных производителей? Это провод, который соединяет эти обжимки. Помечен жёлтыми точками, сам провод просто коричневый. Его надо просто вырезать, обжимки пропаять (зря разбирали, что ли?), и замотать изолентой, то есть восстановить изоляцию.
Суть доработки в том, что массы датчиков должны приходить только на контроллер. То есть если снять разъём с контроллера, ни ДТ, ни ДПДЗ, ни ДМРВ, ни ДД на корпус (минус АБ) не «звонятся». Надо снять разъём с контроллера и например ДТ, и проверить сопротивление между двигателем и проводом массы в разъёме. Оба провода «прозваниваем» на двигатель. Оба должны иметь большое или бесконечное сопротивление — обрыв. Если КЗ — снимаем изоленту рядом с контроллером, ищем указанную перемычку и удаляем её. После этого массы датчиков будут соединены с корпусом машины только при одетом разъёме контроллера! Все провода имеют сопротивление, даже очень толстые. Вспоминаем закон дяди Ома. Чем больше сопротивление и чем больше ток, тем больше напряжение. Провода массы подчиняются всё тому же закону. Физика однако. При включении реле, форсунок, РХХ (ключи зажигания имеют отдельный толстый провод массы и в нашем процессе не участвуют) напряжение на массе самого контроллера меняется относительно массы автомобиля. Видимо форсунки, РХХ работают постоянно и их вмешательство не учитывается. Однако ток через реле вентилятора идёт — не идёт относительно длительное время. При включении реле вентилятора напряжение на массе контроллера оказывается ещё выше, чем в точке соединения провода массы с кузовом, и если двигаться вдоль провода массы, постепенно уменьшается. Разность потенциалов есть всегда, просто она то больше, то меньше. При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю. По крайней мере, из-за меньших токов датчиков колебания напряжения гораздо меньше. Изменение напряжения на массе контроллера относительно кузова автомобиля, минуса АКБ приводит к такому же изменению напряжения на массе датчиков и не оказывает влияния на их показания. И действительно — на всех машинах, где только пахнет электроникой, например на карбюраторной восьмёрке с электронным зажиганием, где датчик Холла стоит в трамблёре, к датчику идут три провода. Питание, сигнальный и масса от отдельной клеммы коммутатора зажигания. Но вернёмся к нашему барану. Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором меняется напряжение вследствие изменения тока, в частности, при включении реле вентилятора. В результате включения реле вентилятора напряжение на массе контроллера становится больше. Но, как мы помним, оно постепенно уменьшается, если двигаться вдоль провода. Точку на силовой массе, куда подключена злополучная перемычка, можно считать за «ноль», поскольку оставшийся провод между обжимкой и кузовом машины в создании помех не участвует. А дальше всё просто. Масса датчиков подключена к «нулю». От этого «нуля» до массы самого контроллера включено сопротивление силового провода. Включилось реле — напряжение на массе контроллера стало больше, чем было. Увеличились соответственно относительно «нуля» и опорное напряжение АЦП. Однако масса датчиков осталась на месте, на «нуле», и контроллер «увидит», обработав показания АЦП, уменьшение напряжения от датчиков. Ну, ДМРВ, ДТ… ну уменьшилось, с кем не бывает… Там вон какой диапазон! Однако для ДПДЗ уменьшение напряжения закрытого состояния сведётся к запоминанию в ОЗУ контроллера этого самого «напряжения закрытого состояния», то есть минимального напряжения от ДПДЗ. Вот мы и приехали Реле выключилось, напряжение на массе самого контроллера уменьшилось, а напряжение массы датчиков вместе с их показаниями относительно массы самого контроллера увеличилась. Увеличилось напряжение от ДПДЗ при закрытой дроссельной заслонке, что соответствует её открытию… Короче говоря, обороты «зависли». Перенос силового провода вентилятора, дополнительные массы уменьшают напряжение ошибки, или создают противо-напряжение, компенсирующее напряжение ошибки, но не устраняют саму ошибку. ©Олег Братков, Пятигорск
.3.3. Обнаружение плохого заземления
Отрицательная клемма аккумулятора подключается к «массе» – металлу кузова, двигателя или коробки передач; при этом многие элементы электрооборудования подключаются таким образом, что к ним подходит только положительный провод, при этом ток возвращается к аккумулятору через металл кузова. Это означает, что крепление элемента электрооборудования и кузов являются частью электрической цепи. Вследствие этого плохое или проржавевшее крепление может вызвать отказ работы элемента или привести к его неустойчивой или плохой работе. В частности, лампочки могут гореть тусклым светом (особенно, если в точке заземления этой лампочки осуществляется заземление какого-либо еще включенного элемента электрооборудования), электродвигатели могут работать медленно, а также работа одной цепи может оказывать незаметное на первый взгляд действие на работу другой цепи.
Не забывайте, что на многих автомобилях используются провода заземления между некоторыми элементами, такими как двигатель/ трансмиссии и кузовом, то есть в тех местах, где нет прямого контакта между металлическими элементами из-за мягких резиновых креплений или слоя краски.
Для проверки надежности заземления элемента необходимо отключить аккумулятор и подключить один из щупов омметра к надежно заземленному элементу. Подсоедините другой щуп к проводу пли соединению с кузовом, которое необходимо проверить. Показываемое омметром сопротивление должно быть равно нулю; если нет, проверьте соединение следующим образом.
Если вы предполагаете отсутствие заземления, разберите соединение и очистите участок кузова и клемму провода (или поверхность заземления элемента) до чистого металла. Тщательно удалите все следы грязи, затем при помощи ножа снимите всю краску так, чтобы получился надежный контакт двух металлических поверхностей.
А еще интересно: Чем отличается Нива Урбан от обычной Нивы
При сборке надежно затяните крепление разъема; при подсоединении клеммы провода установите шайбу с зазубренными краями между клеммой и поверхностью кузова для обеспечения надежного соединения. При подсоединении предотвратите появление коррозии в будущем, нанеся слой вазелина или силиконовой смазки.
Плохая масса неиссякаемый глюков источник
Лада 2106 new life Бортжурнал Провод массы с АКБ-кузов
Внимание! Данная методика применима семейство на только 2110 и 2113-2115 ‘нового’ которых, в образца управление вентилятором идет по массовому семействе. В проводу 2108-2115 ‘старого’ типа вентилятором управление может осуществляться коммутацией +12V
ВАЗ: А/м Больной 21114, 2005 г. выпуска, пробег Жалоба км., 8V, 1,6L.
7500: На прогретом двигателе положение ДПДЗ 1-Ощутимый на ХХ. 2%% (100-200 оборотов) радиатора. От датчика экземпляра не зависящий (Отечественный или GM). При выявлено проверке изменение напряжение на выходе ДПДЗ от 0,41 до 0,при 57В включении электро вентилятора радиатора. тексте в Далее в вилке измеренных напряжений, значение дефиса от слева при выключенном, а справа при электровентиляторе включенном радиатора. Измерения проводились при цифрового помощи тестера производства фирмы Mastech
недостаточно: Диагноз надежный контакт массы ЭСУД с автомобиля массой, известный как «плохая масса».
Дополнительным: Лечение толстым проводом в двойной изоляции, 3х2 сечением,5 кв.мм. проложена дополнительная масса от минусовой АКБ клеммы до металлического каркаса центральной консоли приборов панели. Клеммы на обоих концах дополнительного обжаты провода и пропаяны. На каркасе провод закреплен на крепления шпильку проводов массы ЭСУД, вместе с штатными его проводами массы. Так же пропаяны штатном на клеммы проводе масса, установленном между АКБ минусом и кузовом автомобиля.
Провод прикручен на место предназначенное. Результат: Напряжение на выходе ДПДЗ меняться стало в пределах 0,39-0,46В. Далее провод идущий, массы на реле включения электровентилятора радиатора, жгута от откушен ЭСУД и подсоединен к металлическому каркасу проводом отдельным. Наращивание провода выполнено методом переходной в обжатия луженой медной трубке. Результат: 0,37-0,Сопутствующие. 39В измерения: Напряжение на зеленом, массовом ДПДЗ проводе до перекоммутации 0,056-0,215В. После 03В 0,03-0,перекоммутации! Т.е. практически не меняется! Кроме того, тенденция налицо снижения напряжения на выходе ДПДЗ закрытой при дроссельной заслонке по мере улучшения контроллера контакта ЭСУД с массой автомобиля. Вывод: заверения Все ОАО АВТОВАЗ об улучшении качества соединений электрических в выпускаемых а/м гроша ломанного не стоят. штатной Добиться работы двигателя под управлением Январь И 7.9.7 и ЭСУД 7.2 можно в большинстве случаев только дополнительные произведя и не акцептуемые изготовителем как гарантийные, изменению по работы электрической схемы автомобиля. PS. Такое сечение толстое провода взято, поскольку провода с сечением другим под руками не оказалось, и разделывать отдельные на его провода было просто лень. На деле самом хватило бы возможно и 2,5 квадратов.
Текст и Скрыдлов: И.Н. фото, Люберцы (aka Aktuator) chiptuner.ru
Как улучшить надежность контакта
Чтобы обеспечить хорошее соединение проводов заземления с кузовом, необходимо время от времени проводить профилактику. Процесс достаточно прост, главной проблемой является расположение креплений – приходится снимать обшивки или даже мешающие детали, чтобы добраться до нужного места. Нередко это бывает с массой панели приборов. Рекомендуется соблюдать простую инструкцию:
Совет! Вместо обычной гайки или болта лучше купить такой же вариант из нержавеющей стали. Он не повреждается коррозией, а значит, намного надежнее.
По возможности нужно защитить место присоединения массы от влаги и других неблагоприятных воздействий. Лучше всего проверять все доступные соединения хотя бы раз в год. Достаточно просто раскрутить и проверить состояние, а при необходимости зачистить и обновить смазку, чтобы металл не ржавел.
Где находится масса двигателя нива шевроле
Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.
Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно.
Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.
Плохая масса около аккумулятора
Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.
(рис.Приора масса АКБ на кузове),(рис.Защита основных силовых цепей на Приоре)
Тонкий провод, соединяющий минус АКБ и кузов автомобиля — главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять на предмет плохой массы следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.
Точки заземления ЭСУД
Семейство 2108-9 и 13-15 1,5L. Масса ЭСУД берется с двигателя, с двух болтов М6, крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113-15 1,5 и 1,6L с контроллерами нового поколения Бош 7.9.7 или Январь 7.2, соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба, это и является причиной плохой массы. Из-за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).
Семейство 2110-12, 1,5L. Масса ЭСУД берется с двух болтов М6, расположенных на левой стороне головки блока.
Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше)
Семейство Нива с котроллером Bosch MP 7.0. масса ЭСУД берется с двигателя, с болтов крепящих заглушку, на месте распределителя зажигания — трамблера, рядом с модулем зажигания.
Семейство Нива с контроллером Bosch М 7.9.7. Масса ЭСУД берется, что стало уже характерным для нового поколения контроллеров, с кузова а/м. В данном конкретном случае — непосредственно со шпилек его крепления. Однако лично мне такой способ не очень понравился из за того, что обжатая на конце провода клемма имеет много большую толщину, чем нужно для того, что бы корончатая шайба равномерно прижималась к кузову автомобиля вокруг шпильки. Поэтому я шайбу оставил на месте между кузовом и контроллером, а вот клемму переставил непосредственно под гайку крепления контроллера.
На Нивах 21214 масса берется с 2-х сторон блока. Далее оба провода входят в общий жгут и идут к разъему ЭБУ. Перед разъемом есть скрутки для каждого коричневого провода где масса распределяется для остальных датчиков и самого ЭБУ.
Семейство Шеви Нива с контроллером Bosch MP 7.0. Масса ЭСУД берется с блока двигателя, со шпилек М8, находящихся в его нижней левой части, под модулем зажигания. На фото над ним видны шпильки крепления МЗ (он снят).
Семейство 2104-07 «классика» со старыми контроллерами. Масса ЭСУД берется с болта притягивающего кронштейн крепления модуля зажигания к блоку двигателя.
Семейство ВАЗ 11183 «Калина». Масса ЭСУД находится с правой стороны двигателя, на кронштейне крепления впускного коллектора.
Способы устранения проблемы
Если перебои с массой возникают часто или наблюдается утечка тока при длительной стоянке, можно усовершенствовать систему, чтобы решить проблему. Справиться с работой несложно, хватит минимального набора инструментов, который должен быть у каждого автомобилиста. Порядок действий зависит от характера неисправности.
Как сделать массу лучше
Если снятие и зачистка контактов не дали эффекта, придется применить более радикальные способы ремонта. В некоторых моделях проблема с минусом на кузов является настоящей «болезнью», поэтому приходится улучшать конструкцию, чтобы устранить недоработки производителя:
Необходимо следить за состоянием проводов и заменять их, если есть хотя бы малейшие сомнения в надежности. Использовать лучше всего такие же элементы, как и установленные, плюс качественные крепления.
Установка выключателя массы
Выключатель позволит защитить машину от утечки тока, замыкания, а также может служить дополнительной противоугонной системой. Установить его несложно и самостоятельно, чаще всего используют один из двух вариантов:
Выключатель не подойдет машинам с сигнализацией и центральным замком, так как если нет массы, система работать не будет. Также нежелательно ставить его на модели с большим количеством электроники.
Обнаружить провода массы несложно, их следует периодически снимать и обрабатывать, чтобы обеспечить хороший контакт. При проверке лучше использовать мультиметр, так проще всего обнаружить повреждение при его наличии. Рекомендуется вовремя заменять изношенные провода, а для предотвращения утечек можно поставить кнопку выключения массы.
Признаки отсутствия массы
При нарушенном контакте или его отсутствии могут возникать различные проблемы. Если их не устранять, это чревато выходом из строя целых электронных блоков или сильным нагревом соединений, что может привести к возгоранию. Самые распространенные признаки данной неисправности такие:
К сведению! При включении одного прибора может работать другой. Например – вместо поворотника включается дворник и т.п. Часто одновременно запускается оборудование, никак не связанное между собой.
Отмечаются и другие возможные проблемы, все зависит от модели машины и особенностей ее электрического оборудования. Нередко бывает так, что автомобилист проверяет одну точку заземления, а их на самом деле две или больше. Чтобы полностью исключить проблему с массой, нужно найти все элементы.
Где находится реле зажигания нива шевроле
Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.
А еще интересно: Нива-Шевроле с опелевским двигателем: краткое описание, технические характеристики, отзывы владельцев
Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.
ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА
Если масса двигателя с кузовом плохая то возникают проблемы:
Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС. Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы.
На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.
Нужна ли масса на корпус эбу
Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.
Причины и симптомы плохого заземления двигателя
Неисправность двигателя может быть вызвана:
Симптомы плохого заземления двигателя могут включать в себя:
Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.
Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon. Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.
ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.
Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.
Диагностика электрического заземления
Следующие разделы разделены между тестами. Это облегчит тестирование пути заземления стартера и заземления принадлежностей для выявления общих проблем с электрической системой.
Вот несколько важных моментов, о которых следует помнить при устранении неисправностей в вашем автомобиле:
Вы можете использовать дистанционный выключатель стартера, чтобы провернуть двигатель во время испытаний на вашем автомобиле. Подключите выключатель к аккумулятору и клемме «s» на соленоиде стартера или реле дистанционного стартера.
Для чего нужна масса в автомобиле
Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.
В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.
Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).
Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.
Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.
Как проверить утечку тока на б/у автомобиле мультиметром
Проверка включает в себя:
Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.
Причин утечки может быть несколько. К ней могут быть причастны:
Каждый элемент можно проверить с помощью мультиметра.
Проверка заземления в автомобиле
Электронные модули и многие электрические компоненты двигателя, трансмиссии и пассажирского салона используют кузов в качестве электрического заземления. Этот тест проверяет наличие нежелательного сопротивления в этих точках, в том числе вторичного заземления между аккумулятором и шасси, используемого некоторыми старыми моделями. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
Вы должны получить падение напряжения на 0,2 В или менее. Если падение напряжения выше, перейдите к следующим шагам.
Если вы получили значение выше 0,2 вольт, переходите к следующему шагу.
Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.
Кроме того, проверьте падение напряжения на цепях заземления, которые соединяют двигатель с шасси.
Проверка массы в авто
Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.
При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.
Общие значения падения напряжения
Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.
Как проверить аккумулятор автомобиля мультиметром
Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.
Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.
Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.
Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.
Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.
Почему важно найти и исправить плохую массу в машине
Плохое заземление двигателя может, в конечном счете, помешать правильной зарядке батареи, правильному получению сигналов от компьютера, вызвать ненормальное свечение фар, вызвать проблемы с запуском и другие неисправности.
Более того, плохое заземление двигателя также может привести к повреждению. Если слишком большой ток попытается найти правильное заземление безуспешно, он выберет легкий путь через компоненты передачи, кабель передачи, трос дросселя, подшипники колеса, что приведет к серьезному повреждению этих и других компонентов.
Всякий раз, когда вы видите признаки электрических неисправностей, проверьте заземление двигателя.
Диагностические тесты, описанные здесь, представляют собой простые процедуры, которые вы можете проводить с помощью цифрового мультиметра. И они сэкономят ваше время и деньги за несколько минут.
