Так как сейчас идут полным ходом работы по электрике… то как-бы чего не забыть… Напишу сюда свои мысли)
Придумал одну удобную фичу… если БЖ записать что-нибудь важное сидя в теплом доме… То это будет всегда под рукой с мобильника… и в душном магазине при себе список покупок… и в прохладном гараже нужные схемы всегда в кармане…)))
21-ый век однако!)
И так… электрика… многие не любят УАЗкину электрику… слишком примитивная) релюшек мало… а точнее совсем нет) всего три предохранителя) нет понятий сигнальные и силовые провода)
А мне нравиться такой минимализм!) (Если кто-то захочет оспорить… вэлком в коменты)
Потому возьмем стандартные жгуты проводов в магазине и немножко допилим их под себя)
Меняю проводку ужо на четвертой буханке… потому считаю что в праве устроить небольшой ликбез)
Для тех кто не знает…
В Буханках как-бэ 4 жгута проводов
1) Передний (или приборный) жгут
2) Моторный (или подкапотный) жгут
3) Задний жгут
4) Жгут стартера (его и жгутом назвать трудно… два провода… оранжевый и фиолетовый в одном кембрике)
Первые два очень хитро сплетены в районе ключа зажигания, блока предохранителей и блока приборов… я еще ни одной машины не встречал где в этом районе провода были красиво уложены… вечно цветная лапша и куча соплей… Потому уложить красиво провода моя задача номер раз… Если соберетесь менять проводку советую заранее подсоединить руководствуясь схемой:
1) Блок предохранителей
2) Ключ зажигания
3) Переключатель света фар
4) Би-металический предохранитель
Если электрика для вас совсем темный лес… тогда еще посидеть один вечер со схемой и сделать каждому проводу яркую бирку. Первый раз я именно так и делал…нарезал цветную бумагу кусками… писал крупными буквами «фары», «поворотники», «би-бикалка» и яркой изолентой приматывал к клеме. Так легче отследить всю проводку, а при установке на авто легче не забыть ничего подключить… увидел яркую бирку, значит что-то не подключено!
Дальше… схема…
Наверное только тут модернизации и были с 65 года… Правда не значительные… Все можно адаптировать под конкретную машину… Если не брать в расчет инжектор… Проводка 80 года подойдет с небольшими изменениями к проводке 2005 года.
Главные отличия:
1) Блок приборов Амперметр / Вольтметр
2) Зажигание контактное / бесконтактное
3) Генератор со встроенным регулятором напряжения / с выносным
4) Карбюратор с ЭПХХ / или без него (кстати если этот клапан у вас присутствует то у вас еще есть пятый жгут проводов… в стандартном наборе этих проводов нет и нет еще нескольких проводов изображенных на самой распространенной схеме в инете)
Давайте уже посмотрим на эту схему)
Есть еще одна… не менее интересная)
По мне так амперметр интереснее… Стрелочному вольтметру не хватает информативности… нужен цифровой… 7-ми сегментный… но он не вписывается в антураж УАЗа)
По этим двум схемам всегда можно разобраться с электрикой в буханке… если что-то не сходится с первой схемой смотрим во вторую… и буит счастье)
Дальше… Приборная панель) За три года владения УАЗегами я так и не встретил двух одинаковых)
Во-первых они постоянно менялись… Во-вторых их постоянно колхозили)
По-тому только на картинках…
Первая приборка соответствует первой схеме, вторая — второй
Мой первый УАЗ был выполнен как-раз по второму варианту потому мне оно ближе к душе)
Если хочется углубить знания в электрике… Рекомендую к прочтению вот такую книжку:
С тем что нам дано худо-бедно разобрались)
Теперь думаем что-нам нужно добавить и каким образом…
А нужно нам:
1) Подогрев зеркал
2) Подогрев сидений
3) Электро-стекло подъемники (этот пункт под вопросом)
4) Подсветка бардачка
5)Тахометр
6) Противотуманки на бампере
7) Люстра рабочего света
А пока мы причесываем проводку самое время кинуть дополнительные провода. Осталось только решить какое сечение нам нужно.
Потому табличка:
Проводка для буханки, вариант «Лесхоз», инструкция для самостоятельной установки, часть 1
Специально для A1ex62.
Буханка — не моя машина, не близкая мне по духу. По ряду причин, не имеющих для темы никакого значение. Важно это лишь в том ключе, что я для неё ничего специально не делал. Для остальных машин старался, а с нею всё выходит само-собой.
Эта версия родилась случайно. Хорошему человеку надо было сделать машину максимально доступно и быстро. На улице, под снегом. А я как раз накануне сделал две машинки для трека и ралли. Так срочно, что даже фотографировать их было некогда. И вот — подумалось мне — чего я буду изобретать велосипед, повторю проводку так, как делал для трековиков/раллистов, а мелочи потом сверстаю. Решил — сделал.
Чуть позже поменяю её формат, чтобы она отражалась здесь.
С левой стороны, чуть ниже и левее (дабы доступ был удобнее) места расположения старого штатного блока предохранителей, размещается новый блок.
Четырьмя толстыми проводами он связывается с центральными контактами двух главных тумблеров – света и зажигания. Напрямую, так что схема соединения не нужна.

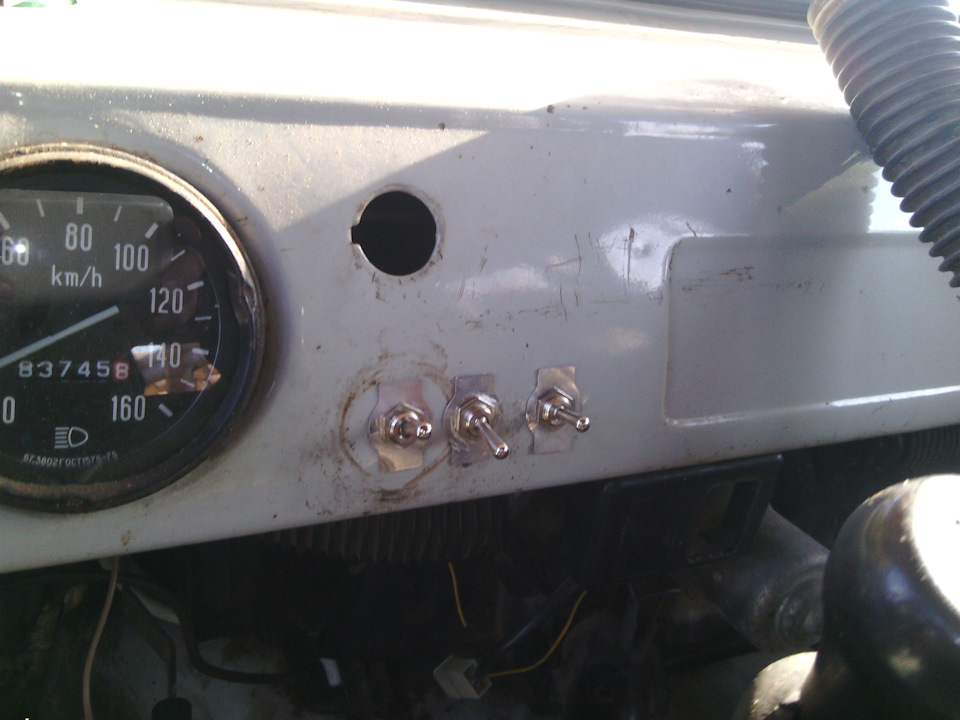

Вот эти тумблеры на фото. Те, что слева:

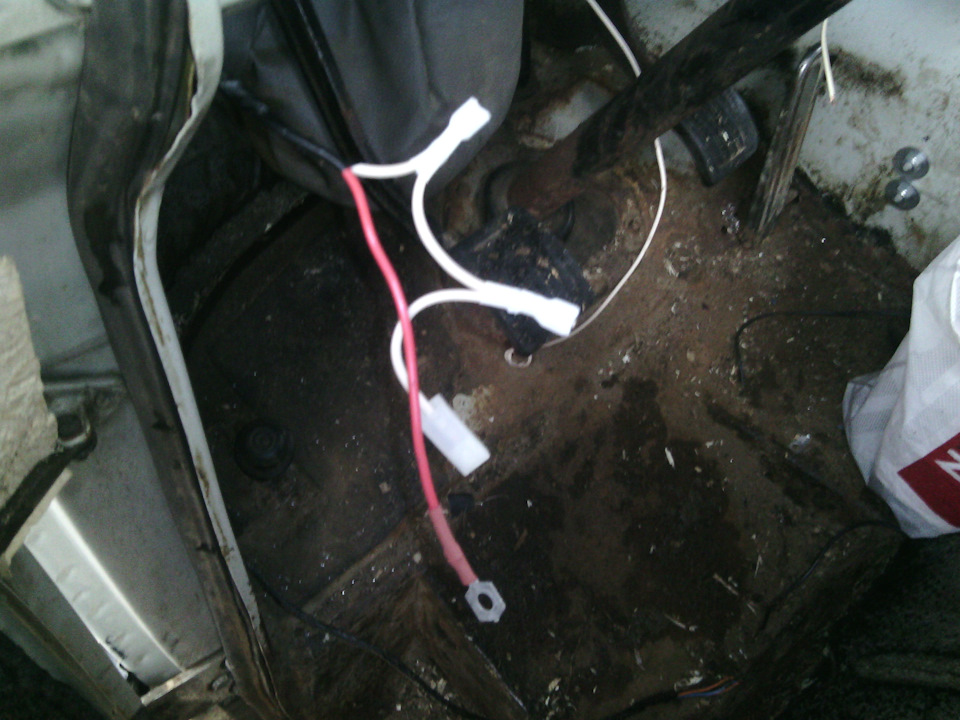

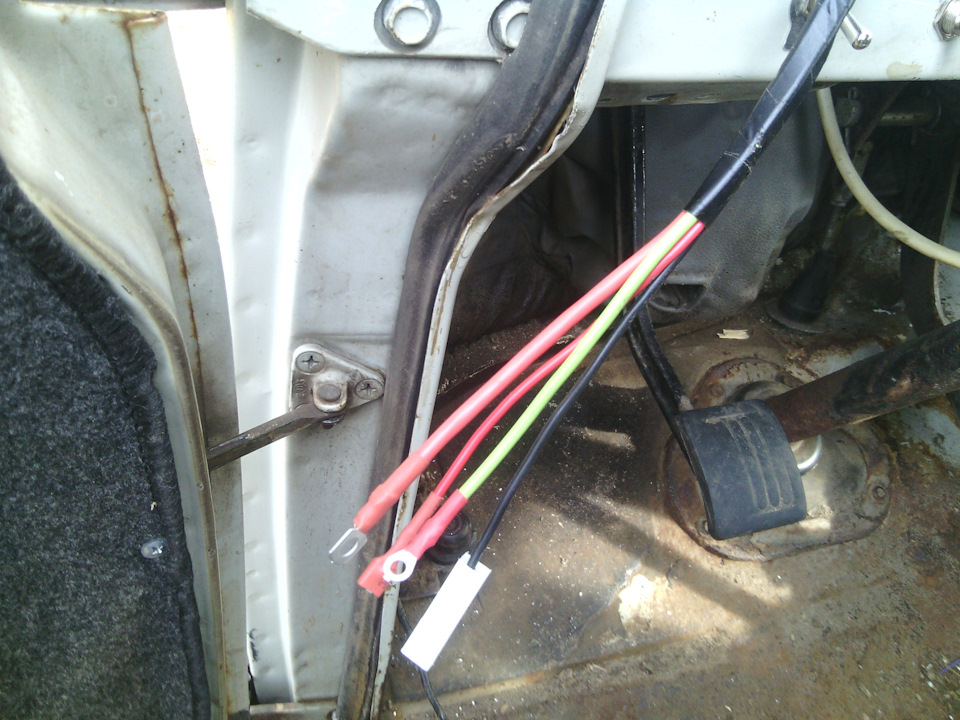

Изготавливаем жгут «Три провода»: питание, зажигание, стартер.
Четвёртый провод затесался сюда сам – это «бак». Он был единственным живым из проводов от датчиков и периферии.
Изготавливаем жгут зажигания.
Клеммы, напомню, на коммутаторе разные. Две – 4 мм, одна – 5 мм. На катушке и датчике, наоборот, две — 5 мм, одна – 4 мм (разберётесь).
Да, коммутатор меняем на 131, добавочное сопротивление отправляем на помойку.
С этого надо начинать.
Протягиваем приборный жгут. Блок приборов оснащаем разъёмом, как на 469-х.
После втягивания жгута внутрь, масса цепляется на кузов. Одна подсветка дальше пойдёт на габариты.
Вторая подсветка и питание возвращаются к тумблерам и вот так оконечиваются:

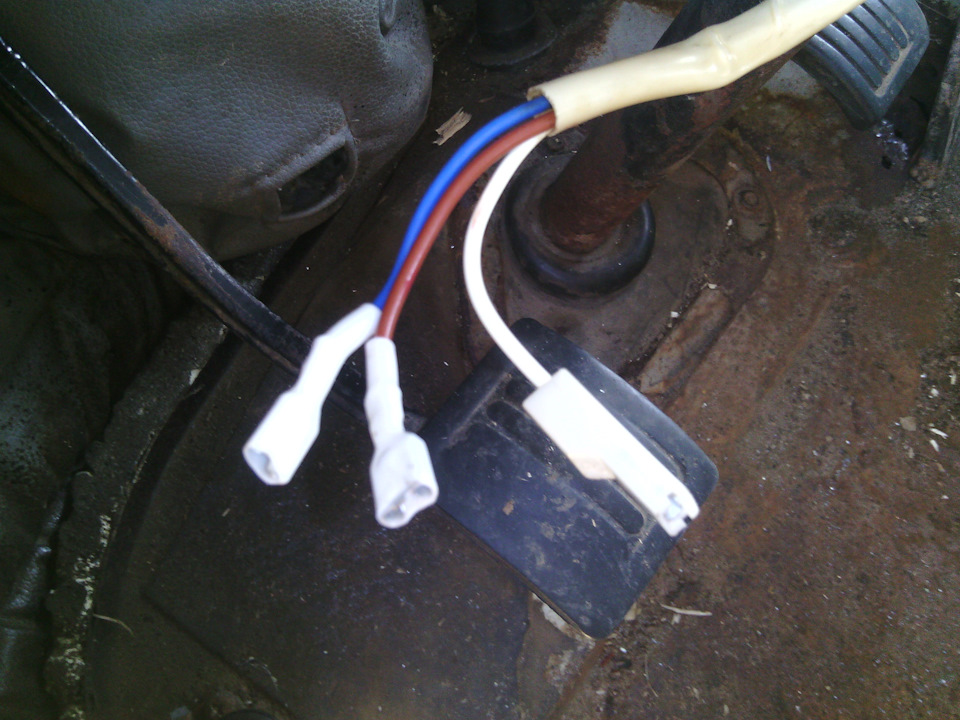

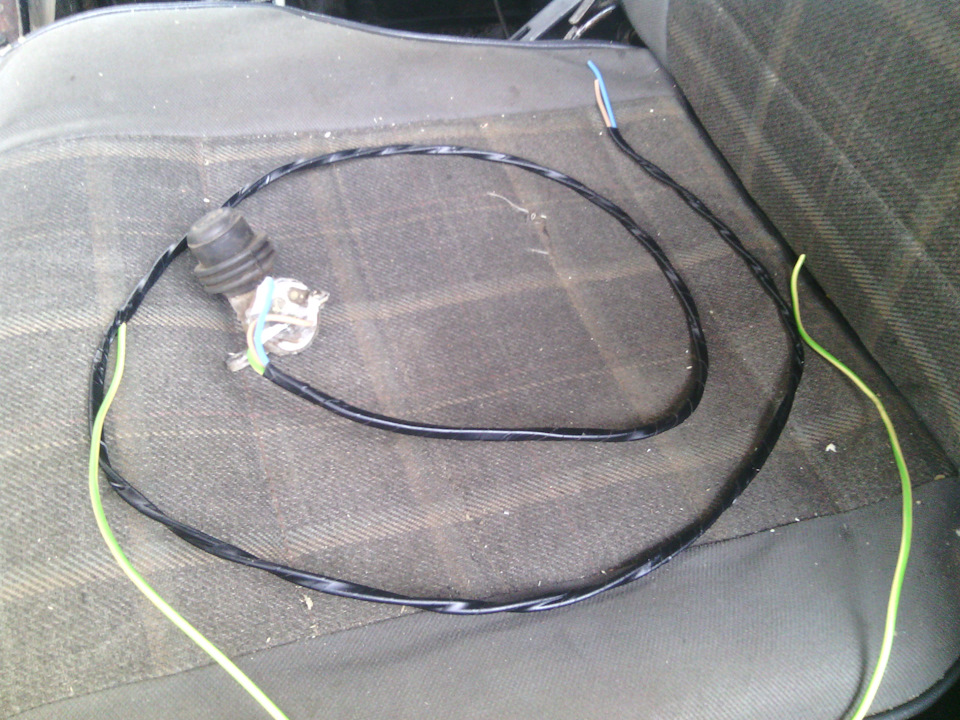

Далее изготавливаем жгут напольного переключателя света.
Два длинных его конца пойдут до левой фары и далее в передний жгут. Один провод пойдёт на тумблер света.

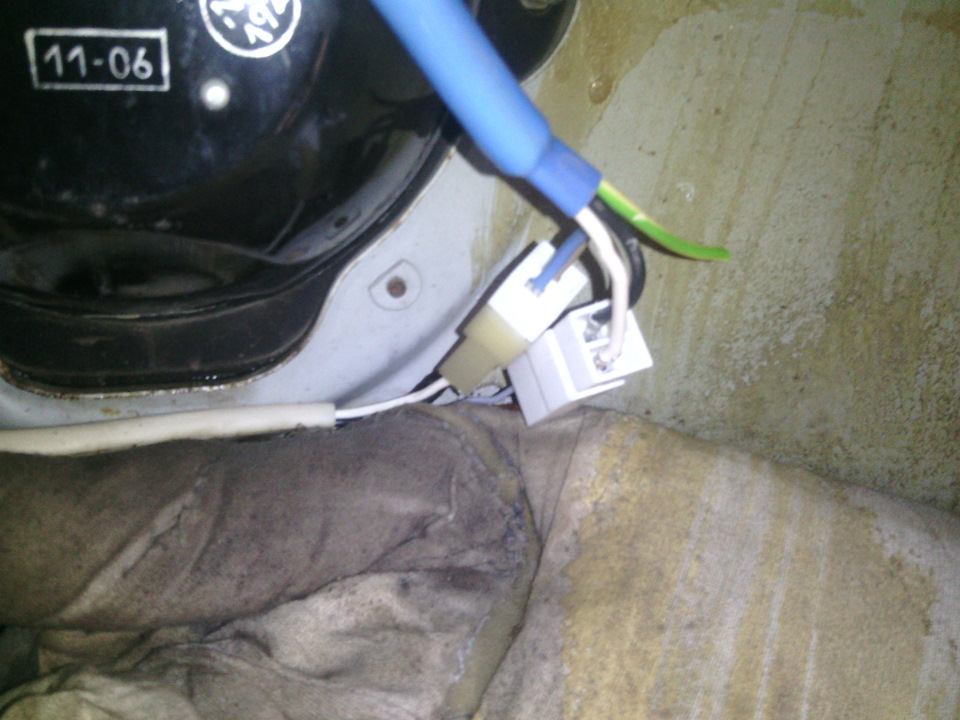

Сам передний жгут прокидываем от фары к фаре и концуем.
С левого разъёма жгута тянем два провода на спидометр. Это подсветка и лампочка «дальний».

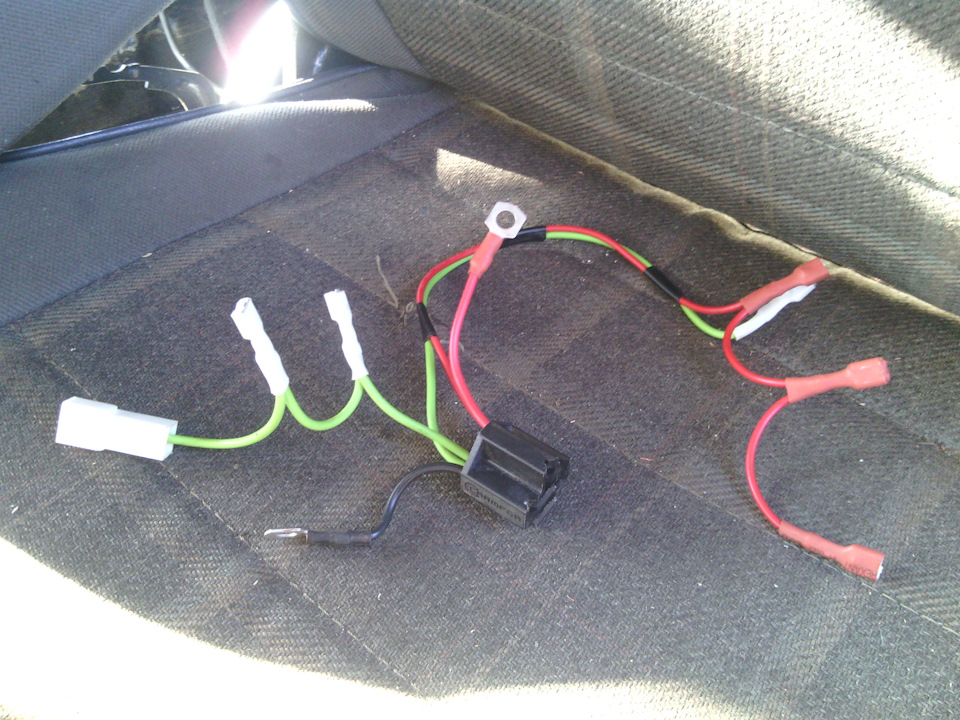

Изготавливаем жгутик «аварийный сигнал и сигналы поворота».
Соединяем задний жгут (надо его положить, да) с двумя проводами поворота, что далее будут уложены до переднего жгута.
Провода заводим на средние контакты тумблера аварийного сигнала.
Концуем провода от переключателя поворотов.
Заводим их на нижние контакты тумблера аварийного сигнала. Средний из них подключим позже.

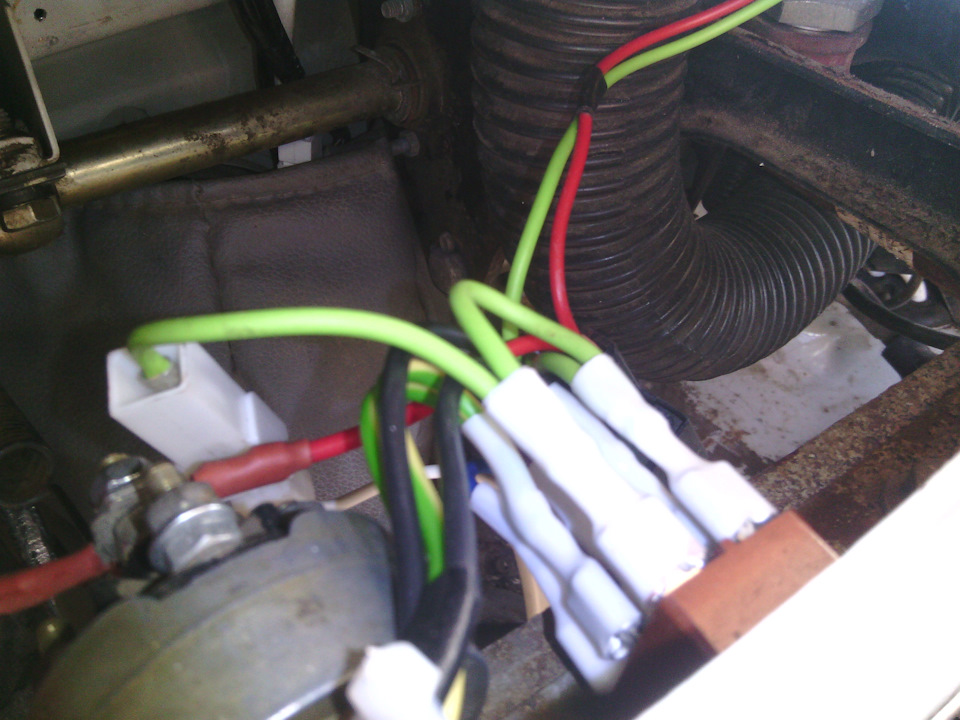

И подключаем жгутик прерывателя сигнала поворотов, заодно подаём питание на контрольные лампочки.
Соединяем общий провод переключателя поворотов с жгутом прерывателя (соединитель на фото слева)
Переходим на правую сторону. Там у нас три тумблера: печка, дворники и омыватель с звуковым сигналом.

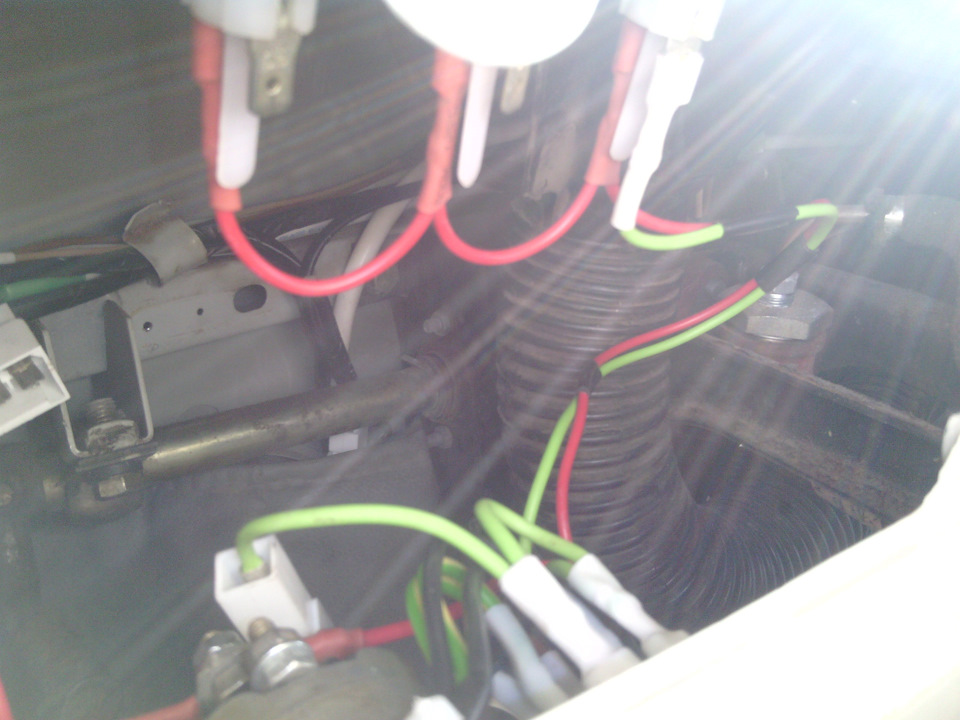

Подаём питание на тумблеры (на средние контакты), заодно заводим его на выключатель стоп-сигнала.

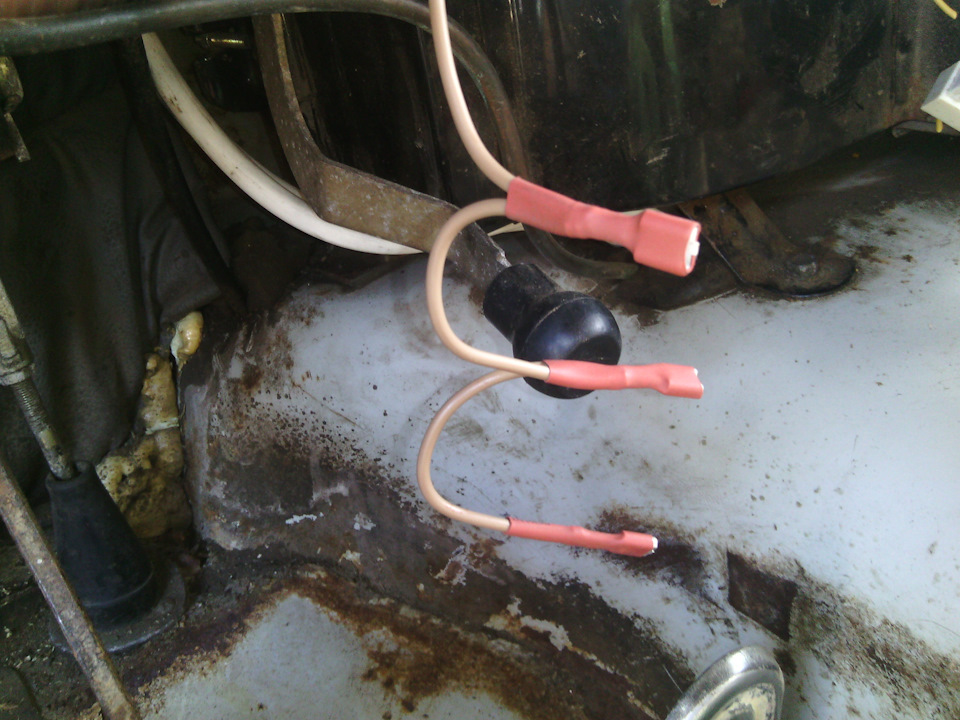

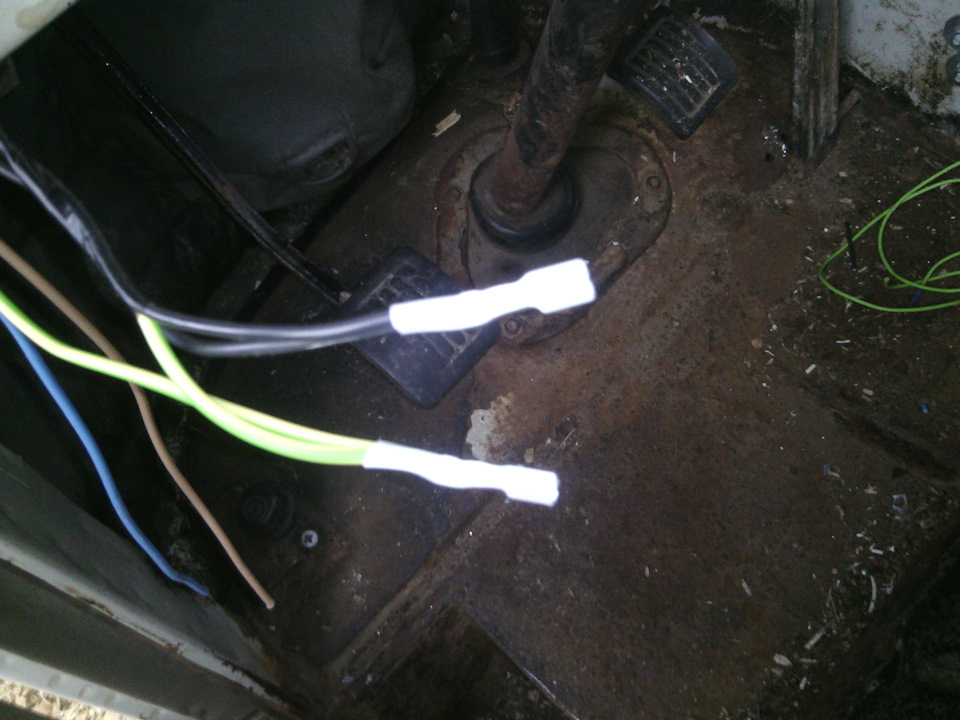

Сразу подключаем второй контакт выключателя стоп-сигнала к заднему жгуту. И не забываем к нему-же подключить разъём задних габаритов (для этого мы ранее на одном из проводов от тумблера разместили разъём – фото было выше).

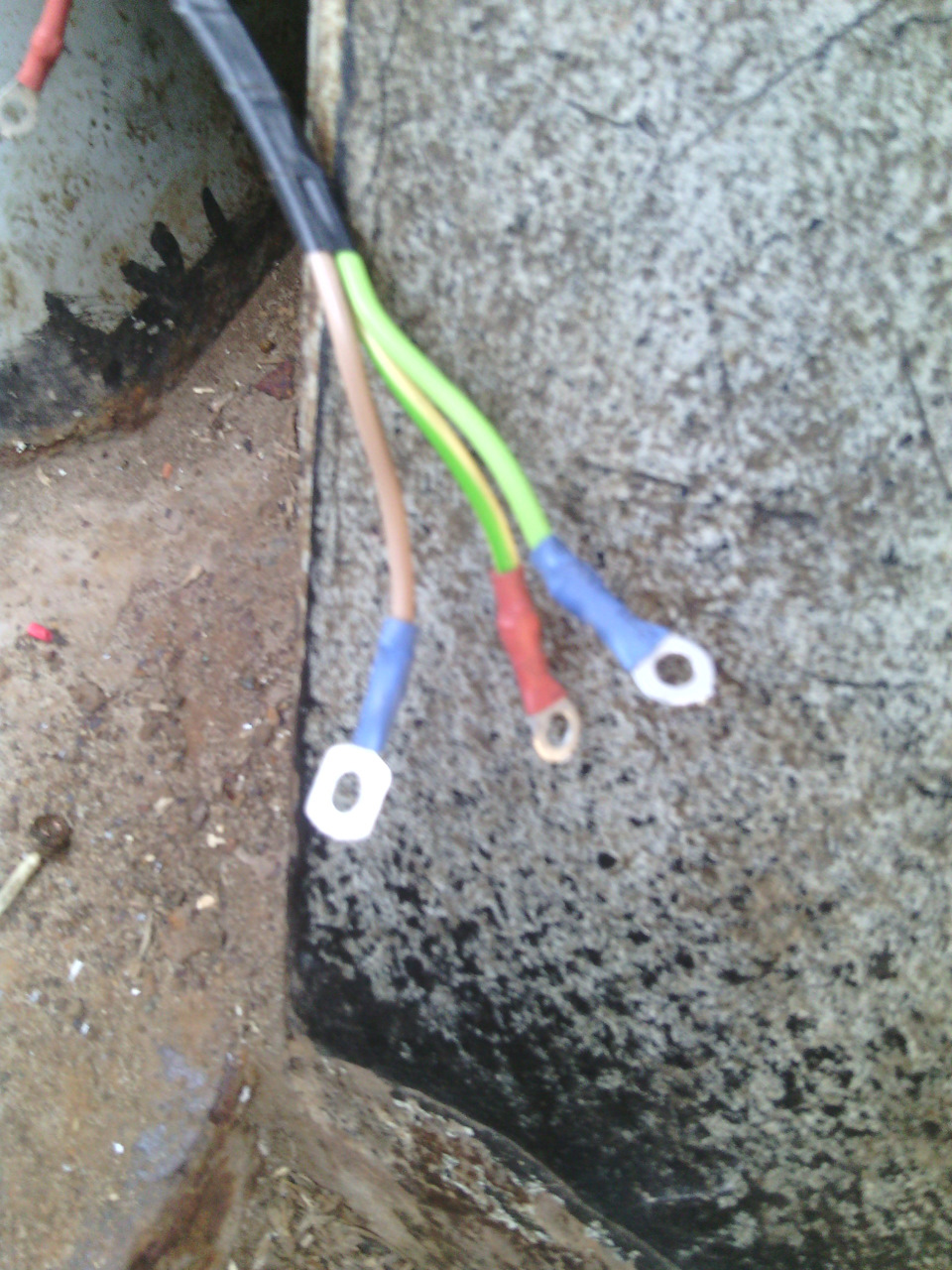

Теперь протягиваем три провода: датчик уровня тормозной жидкости, датчик положения ручного тормоза, звуковой сигнал.

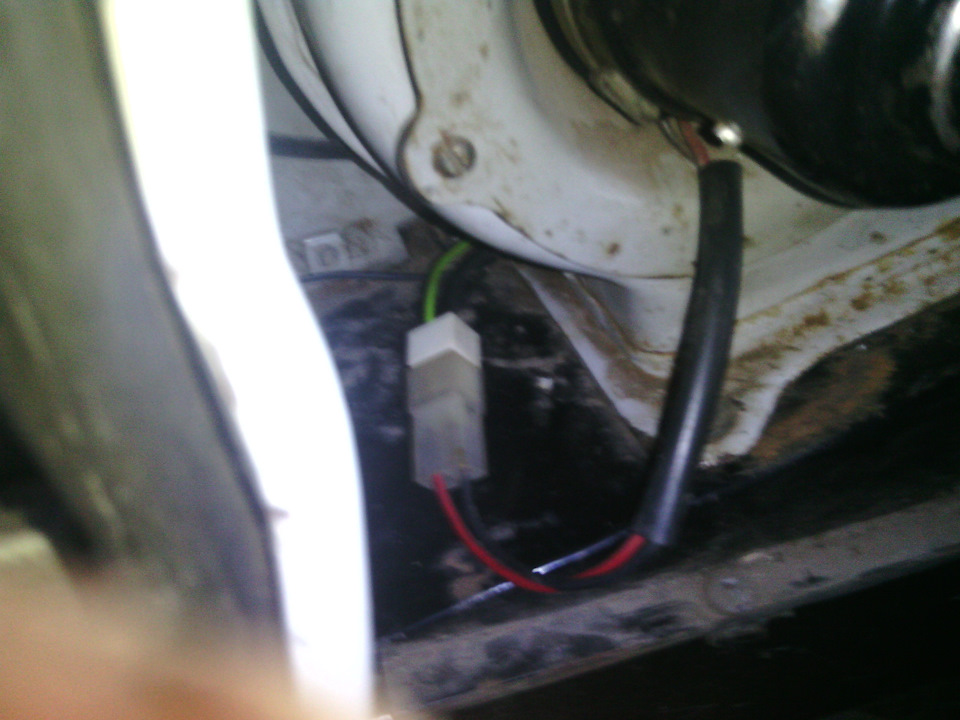

Подключаем массу задней печки и ставим разъём. Прячем их глубже.

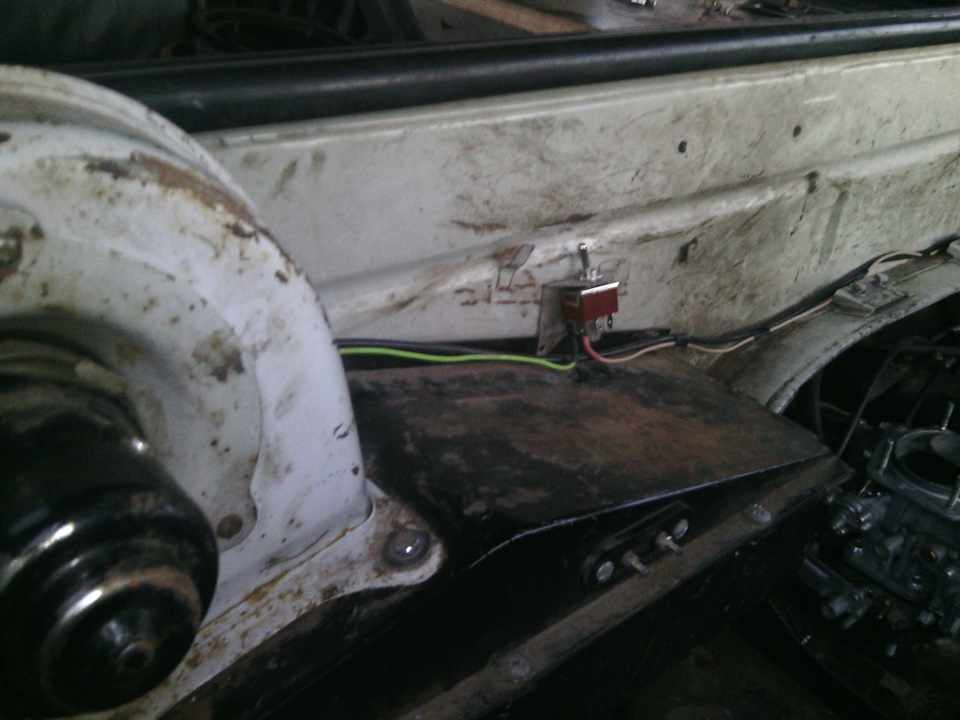

И протягиваем провод до тумблера включения задней печки.
Штатно эти провода расположены спереди. Я их сдвинул назад – должны скрыться за попоной капота.
Качественная электрическая схема 452, 3741 — для себя
Схемку искал
нашёл в хорошем качестве сохранил чтоб не потерялась.
УАЗ–3741, 3909, 3962, 2206
1 – фонарь передний;
2 – фара;
3 – фонарь спецзнака (только для УАЗ–3962);
4 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
5 – датчик сигнальной лампы аварийного состояния гидропривода тормозов;
6 – сигнал звуковой;
7 – повторитель боковой указателя поворота;
8 – фара поворотная (только для УАЗ–3962);
9 – переключатель поворотной фары;
10 – плафон освещения кабины;
11 – лампа сигнальная включения стояночной тормозной системы;
12 – выключатель сигнальной лампы стояночной тормозной системы;
13 – электродвигатель стеклоочистителя;
14 – переключатель электродвигателя стеклоочистителя и омывателя;
15 – спидометр;
16 – лампа сигнальная включения дальнего света фар;
17 – вольтметр;
18 – указатель давления масла;
19 – лампа сигнальная аварийного давления масла;
20 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22 – указатель уровня топлива;
23 – электродвигатель омывателя;
24 – выключатель аварийной сигнализации;
25 – лампа сигнальная указателей поворота;
26 – лампа сигнальная аварийного состояния гидропривода тормозной системы;
27 – выключатель зажигания;
28 – переключатель света центральный;
29 – предохранитель тепловой;
30 – сопротивление отопителя;
31 – переключатель электродвигателя вентилятора отопителя;
32 – переключатель света фар;
33 – выключатель заднего противотуманного фонаря;
34 – блок плавких предохранителей;
35 – розетка штепсельная;
36 – электромагнитный клапан разбалансировки;
37 – переключатель указателей поворота;
38 – кнопка звукового сигнала;
39 – датчик сигнальной лампы аварийного давления масла;
40 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
41 – датчик указателя давления масла;
42 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
43 – прерыватель указателя поворота;
44 – предохранитель отопителя (только для УАЗ–3962, УАЗ–2206);
45 – переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
46 – сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
47 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 48 – генератор;
49 – свеча зажигания;
50 – датчик-распределитель;
51 – катушка зажигания; 52 – выключатель «массы»;
53 – батарея аккумуляторная;
54 – выключатель плафонов;
55 – розетка штепсельная (только для УАЗ–3962, УАЗ–2206);
56 – плафон;
56* – плафон (только для УАЗ–3962, УАЗ–2206);
57 – коммутатор транзисторный;
58 – вибратор аварийный;
59 – блок электронный управления карбюратором;
60 – микровыключатель;
61 – сопротивление добавочное;
62 – реле дополнительное стартера;
63 – клапан электромагнитный;
64 – стартер;
65 – датчик указателя уровня топлива в баке;
66 – выключатель сигнала торможения;
67 – выключатель фонаря заднего хода;
68 – фонарь задний;
69 – фонарь задний противотуманный;
70 – фонарь освещения номерного знака;
71 – фонарь заднего хода;
72 – розетка штепсельная прицепа
как подключается мотор стеклоочистителя 452?
Схемы УАЗ Буханка — все схемы и чертежи внедорожника Буханка.
Одной из самых распространенных проблем отечественных автомобилей является выход из строя какого-либо электрооборудования, в этом вам поможет разобраться электрическая схема уаз буханка. Единственное решение этой проблемы — проверить состояние предохранителей. Темой сегодняшней статьи будет электрическая схема автомобиля УАЗ Буханка с двигателем инжекторного типа.
Навигация по статье
Схема электропроводки на карбюраторных моторах Уаз Буханка
Для взаимодействия электроприборов с карбюраторной системой автомобиля используется схема старого типа — придуманная для автомобилей УАЗ Буханка с 1954 по 1984 год.
Зачем мне нужна электрическая схема для такого автомобиля? Необходимость в руководстве по электропроводке для автомобиля может возникнуть не только при устранении неисправностей, мешающих работе автомобиля, но и при создании электроустановки с нуля.
Стоит помнить, что в автомобиле с карбюраторным двигателем есть два контура. Первый — простой, не имеющий электронного регулятора карбюратора (этот элемент появился после 1984 года и не включен в старые схемы).
Второй вариант немного сложнее (учитывается подключение контроллера карбюратора). Эту схему следует использовать, если вы хотите подключить к работе все электронные системы автомобиля, а не только зажигание и минимум необходимого для работы автомобиля.
Для подключения упрощенной схемы достаточно проложить провод от аккумулятора через выключатель к замку зажигания для создания искры, а другой провод через реле и кнопку к стартеру для запуска двигателя.
Если генератор переменного тока вашего автомобиля не имеет встроенного регулятора напряжения, купите его и подключите к системе.
Электронные компоненты
Современная цветная электрическая схема УАЗ 452
Электрическая схема автомобиля УАЗ 452 представляла собой простую однопроводную схему.
Структурно он имел следующие решения:
Обратитесь к инструкциям по регулярной проверке контактов. Если они окислены, их следует очистить наждачной бумагой.
Система зажигания
Система зажигания автомобиля УАЗ 452 1968 года выпуска.
На «452» также было установлено контактное зажигание:
Управление освещением схема уаз буханка
В частности, рулевое управление и многие основные узлы были заимствованы у предшественника — ГАЗ-69. Соответственно, цена автомобиля осталась неизменной.
Модели первых лет выпуска оснащались ножным выключателем света, который имел несколько режимов работы:
Например: При включении фар (ближнего или дальнего света) габаритные огни спереди выключаются.
Педальный переключатель света фар и контрольных ламп
Переработанный выключатель света имеет другой алгоритм работы:
Электропроводка схема уаз буханка с 1985 по 2013 года
В более поздних модификациях, с появлением впрыска, были внесены некоторые изменения в зажигание:
Примечание: автомобили УАЗ также имеют различные блоки управления. Вольтметр вместо вольтметра, установленного на некоторых автомобилях. Жгут проводов автомобиля УАЗ 452 позволял подключать вольтметр в разрыв между аккумулятором и системой зажигания.
Вывод: Электрическая схема была изменена вместе с автомобилем. Этот фактор следует учитывать при планировании и выполнении ремонта во избежание нестандартных ситуаций.
Схема электропроводки УАЗ 469: особенности под капотом
Электрическая схема УАЗ: особенности модификации с многофункциональным управлением
Электрическая схема УАЗ 31514: особенности электрически схема уаз буханка
Схема электропроводки УАЗ 452: особенности управления освещением и системой зажигания
Знаменитая «буханка» – многоцелевой УАЗ 452 появился в линейке Ульяновского автозавода еще в 1965 году и остается на конвейере до сих пор. Конечно, за годы выпуска производитель всячески модернизировал авто – изменилась подвеска, двигатель, схема электропроводки УАЗ 452, но в целом, вся конструкция осталась прежней.
Отличия электрических систем
Модернизации сказались на условиях обслуживания авто разных лет выпуска.
Особенных трудностей при проведении регламентных работ своими руками автомобиль не вызывает, однако электрические системы имеют отличия, причиной которых послужили:
Период с 1965 по 1984 года
В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует видео прошлых лет, и которым предстояло доказать свою пригодность.
Управление освещением
В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.
На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:
Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.
Модернизированный переключатель света имеет другой алгоритм работы:
Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО. Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя.
Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.
Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:
Система зажигания
Также на «452» устанавливалось контактное зажигание:
Период с 1985 по 2013 года
На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:
Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.
Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.
