Проводка ГАЗ 2410, или о чем молчат волговоды

После долгого простоя мы кое-как завели Волгу и поехали из деревни в Заволжье, это 130 километров
Ничего особенного в дороге не случалось, кроме того, что почему-то всегда горел ближний свет — вне зависимости от рубильника
И оплавленный плюсовой провод на клемме стартера был в Семенове (75 км до Заволжья) — ну фиг с ним — подумал я — наверное так и было — и, замотав сие угрожающее чудо изолентой, поехал дальше
Приехав, я завалился спать, а Дима без моего ведома собрался на ней куда-то ехать
Через пятнадцать минут у меня зазвонил мобильник: Паша, срочно п…уй на перекресток, Волга перегородила дорогу и ни…я не заводится
Проговорив про Диму все, что я думал про его самодеятельность, я кое-как оделся, взял запасной аккумулятор (потому как волговский еще раньше имел свойство стремительно садиться) и отправился к нему

Увиденное мною не предвещало ничего невероятно плохого — типичный севший в нуль аккумулятор, типичный охреневший от этого Дима
Который вдруг добавляет, что из Волги шел дым
Перегрелся — подумал я — а аккумулятор посадил фарами
Ставлю свой аккумулятор, подключаю, и…
Я едва успел сдергнуть клемму перед тем, как уже ничего не мог разобрать из-за огромного облака дыма
Стало понятно, что это очень серьезный коротыш
Мужик, проезжавший мимо на джипе, на тросе довез нас до нашей парковки, где мы оставили Волгу до утра

А на утро я понял, какая беда произошла
Силовой провод от генератора практически полностью оплавился, оплавилась куча проводов еще не пойми от чего, привычного мне жигулисту монтажного блока я нигде не обнаружил
Зато обнаружил, что все это оплавленное нечто ведет в салон
Неожиданно перед самым и без того очень срочным отъездом образовалась огромная куча работы — снимать панель, искать коротыш, смотреть, что еще пострадало
А пострадало все — провода без оплавившейся изоляции пересекались друг с другом как попало, вели куда попало, и шансов понять, что перевязать, чтобы не коротило — не было никаких

Решение было принято рискованное и очень жесткое — выдирать вообще всю проводку, быстро подключить соплями систему зажигания и фары, ехать в Петербург так — потому как не ехать было категорически нельзя

За полтора для не имея никаких схем и интернета вообще мне удалось кое-как запитать фары, мотор, печку, поворотники (которые горели от переключателя как обычные фары, не мигая, потому как я понятия не имел как подключить реле)
Генератор подключать я побоялся, поскольку был уверен, что дело в нем, плюс на схеме к нему шло реле напряжения, которого по факту в машине я не нашел
Только сейчас я узнал, что генератор 58.3701 на 52 Ампера, стоявший на нашем ЗМЗ-402, вообще москвичевский, и подключается как в Жигулях
(Или его все-таки ставили на Волгу?)
Пока я в Заволжье возился с проводкой, ко мне подошел полюбопытствовать местный мужик, имевший опыт езды на Волгах
Когда он понял, что произошло — он взялся за голову, сказал даже не пытаться лазить самому, потому что проводка на Волге это п…ц
Порывшись в телефоне, он нашел номер знакомого электрика, рассказал ему о произошедшем, на что получил ответ, что если этого электрика таки заставят заниматься нашей Волгой, то этот самый электрик уволится

По приезду в Петербург я поменял генератор на валявшийся у меня оный от ВАЗ-2110, который подошел на 402 мотор на удивление хорошо
В целом что можно сказать про генератор от ВАЗ-2110 десятки в Волгу 24 (2410): надо брать «ухо» длиннее стандартного волговского, я думаю будет хорошо от ГАЗ-53 (или где еще ЗМЗ V8), краем глаза видел оно там очень длинное, дабы хорошо натянуть ремень, хотя как показывает практика можно ездить и на волговском в крайнем положении, нижнее крепление подходит лучше, только длинный болт М8 прикупите и гайки со всех сторон хорошо затянуть, так как на двигателе крепление под болт М10, шкив генератора 2110 под ремень 402 не подходит, но я забил и ездил так — пока ни разу не соскочил
Короче говоря ставить чтоб ездило можно без затрат, сварок, и вообще имея только гаечные ключи
Хотя если делать основательно, то я б рассверлил 2110 генератор под болты М10 и поменял шкив, да блин если чтоб прямо отлично проще заплатить 3 тысячи за более мощный нововолговский генератор

До последних чисел мая Волга весьма неплохо ездила на этой временной самопальной проводке, однако, во время поездки в Москву, вернее, уже назад, выяснилось, что десятый генератор почему-то аккумулятор не заряжает
На заправке на заведенном моторе скинул клемму — да нет, работает
Но что же блин тогда, почему жму на газ, а напряжение на аккумуляторе — 12,4 Вольта, и даже не пытается меняться?

До Петербурга без фар и стартера мы вчера доехали, но стало понятно — надо опять перебирать всю электрику

Осознав все беды проводки старой, а именно — мутная схема и то одна, невозможность снять отдельные фрагменты без снятия всей проводки, непонятное устройство очень старых релешек, которые вообще хрен знает как подключаются, решил сделать новую проводку, учтя эти заводские (или колхозные, благо машина аж 91 года) косяки
Задумка новой проводки следующая:
Мы покупаем новые провода, не используем старые (подскажите где в СПб можно приехать и дешево купить бухту автопроводов, на Фучика цены за метр ппц)
Блок предохранителей ГАЗ-31105, релешки будем ставить преимущественно вазовские — из-за наличия множества любых электросхем и низкой цены
Клеммы стандартные мне кажутся излишне большими, поэтому будем ваять на клеммочках по типу девятки
Но основная фишка нашей планируемой проводки — это модульность
То есть проводка будет легко и просто сниматься по частям, единой косы под панелью и под капотом не будет, а будет совокупность кос на разные потребители
Также меня не покидает идея поставить торпеду 3110, благо она валяется халявская в кладовке, вот только приборов 3110 карбюратор нет…

Источник

Новая проводка для моей газ3110, своя схема, старую проводку толщиной с волос — долой.

Итакс всем привет друзья и собратья волговоды, а также всем подписчикам кто заходит в гости.
Сегодня я вам расскажу как я поменял полностью проводку на своей волге Газ3110, началось всё давно конечно, экспериментировал и проверял работу, много раз пробовал по другому, пробовал нагрузку и нагрев проводов от неё, и вот только сегодня смог всё завершить и поставить торпедо. Все конечно что во дворе, что на работе уже ждали когда я поставлю торпедо, ездил без торпедо почти 1,5-2года, точно не могу сказать.

Итакс, я думаю поехали! Читайте всё внимательно, если что вопросы задавайте в комментариях.
Начал я с того, что снял всю старую проводку от передка до задницы, по салону всю вынул, не трогал только косу моторную на мозги Микас от датчиков (её в будущем тоже хочу поменять). Когда салонную потрошил и вынимал, внимательно изучал как и куда провода идут к фишке микаса, а то по многим схемам и по цветам которые у тебя есть в наличии — многое не совпадает…

Для начала на новых проводах собрал систему зажигания, электробензонасос, замок зажигания, питание для микаса, выглядело как то пустовато всё в начале.

Перемычки на блоках предохранителей были сначала из синих проводов на 1,5кв. потом по мере подключения потребителей к этим блокам, по мере езды с фарами ближнего света продолжительное время, проводки этих перемычек нагревались, было решено ставить перемычки из красных проводов на 2,5кв. о которых я писал в этом бж тут. Нагрева как такого не наблюдалось больше.

Вот краткая информация какие новые провода я использовал и каких цветов:
— провода красные 4кв — 20м.
— провода синие 4кв — 10м.
— провода красные 2,5кв — 20м.
— провода синие 1,5кв — 100м.
— провода белые 1,5кв — 20м.
— провода чёрные 1,0-1,5кв — 20м.
— провода красные, жёлтые, коричневые, белые, зелёные, серые, розовые 0,75кв использовал — 250м.

Краткая информация о цвете и назначении проводов:
Провод красный, значит там постоянный плюс.
Провод белый — сигнал заднего хода.
Провод синий — плюс после вкл.зажигания.
Провод коричневый или серый — габаритные огни, подсветка приборов, подсветка прикуривателя.
Провод чёрный — масса любого потребителя.
Провод жёлтый — поворотники и аварийка.
Провод зелёный, розовый, тёмносиний, фиолетовый — датчики разные.

Краткая информация о том сколько новых клемм было потрачено:
— клемма мама-мини к1 — 100шт.
— клемма мама к1 — 300шт.
— клемма мама к2 — 300шт.
— клемма мама к3 — 200шт.
— клемма папа к2 — 300шт.
— клеммы кругляшки — 300шт. разного сечения под провода и диаметра болтиков.

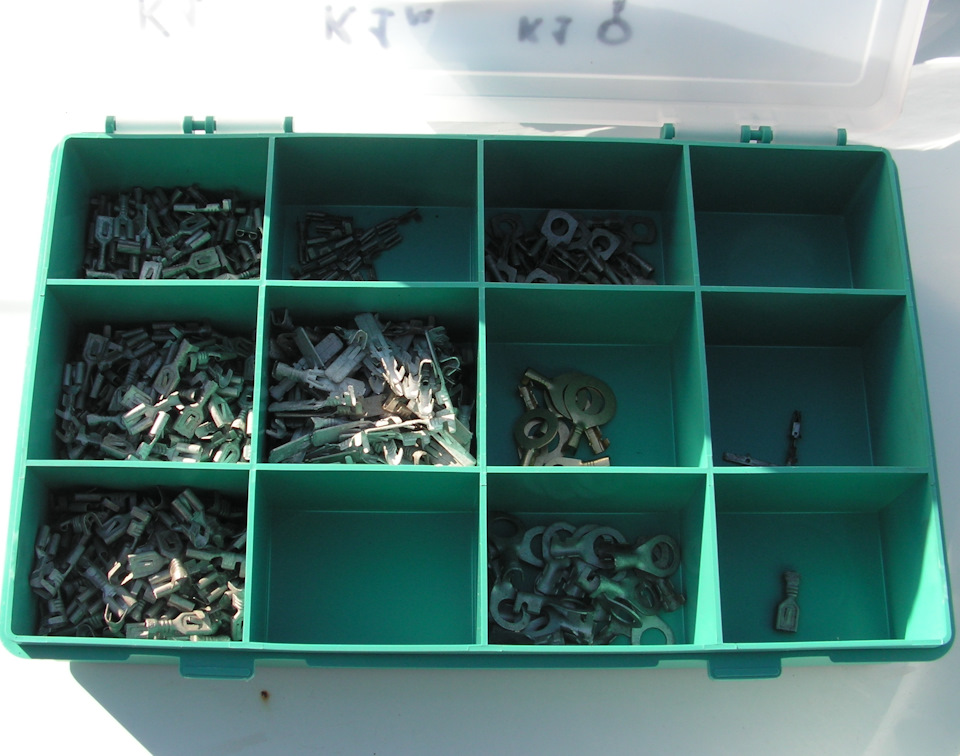

Ещё к клеммам прикупил очень удобный кейс, теперь я как автомастер по проводке 🙂

В общем как вы понимаете ещё я тратил деньги на колодки к реле, сами реле покупал универсальные четырёхконтактные на 30А, на 70А покупал для электровентилятора и стартера. Покупал также много другие колодок, точно не могу сказать, но они были папа и мама от 1контактной до 8контакной.
Ещё делал самодельные кронштейны (много) из нарезанных железячек стали, которые потом были обёрнуты плотно в белую термоусадку и посажены по салону, дабы красиво и аккуратно развесить проводку от блоков к реле и к потребителям авто. Все реле отвечающие за все потребители разместил слева от водителя снизу на стенке, штатную железку слева под торпедой с штатными релюшками я конечно же выкинул.

Вот перечень что я смог внедрить в новой проводке ч/з какие реле и как, все реле в салоне:
— блоки постоянного плюса и плюса после вкл.зажигания.
— вкл.всех габаритов и освещ.приборов ч/з реле 30А одной кнопкой.
— штат.схема зажигания и реле стартера помещено в салон, слева.
— переключатели от 31105 теперь на новой проводке.
— универсальное реле 30А на вкл.звуковых сигналов.
— подключил мозги к реле электровентилятора 70А, прошивка редактирована (вкл. 95гр — откл. 90гр.)
— подключил ближний свет фар ч/з 2шт. реле 30А и дальний свет фар ч/з 2шт реле 30А, всё это с одной кнопки, по типу вкл.кнопки обогрева заднего стекла.
— вкл.света салона ч/з отдельную кнопку и реле 30А.
— открытие багажника активатором, кнопка на тоннеле и реле 30А + дополнительно с пульта сигналки.
— штатная схема вкл.обогрева заднего стекла ч/з реле 30А с одной кнопки.
— концевики для сигналки во все двери. концевики на багажник и капот.
— 3 крутилки от печки 31107 на обычную печку и вентилятор газ3110.
— открытие водительской двери с пульта сигнализации.

В итоге прокладка проводки по салону, моторному отсеку и багажнику получилась вот так.

Источник

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.

Схема системы зажигания на Волга 3110

1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики
2 – датчик фазы 10 – реле системы управления двигателем
3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса
4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода
5 – датчик детонации 13 – форсунка
6 – датчик массового расхода воздуха 14 – катушка зажигания
7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания
8 – датчик температуры воздуха во впускной трубе

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов
2 – фара 47 – спидометр
3 – противотуманная фара 48 – тахометр
4 – звуковой сигнал 49 – вольтметр
5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи
6 – замок зажигания 51 – лампа подсветки приборов
7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота
8 – генератор 53 – контрольная лампа левого поворота
9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза
10 – подкапотная лампа 55 – контрольная лампа обогрева сидений
11 – аккумуляторная батарея 56 – контрольная лампа габаритного света
12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар
13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости
14 – реле звукового сигнала 59 – контрольная лампа КМСУД
15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости
16 – выключатель звукового сигнала 61 – указатель уровня топлива
17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива
18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости
19 – стартер 64 – указатель давления масла
20 – реле стартера 65 – контрольная лампа аварийного падения давления масла
21 – центральный переключатель света 66 – дублирующая контрольная лампа
22 – выключатель сигнала торможения 67 – выключатель плафона передней двери
23 – выключатель света заднего хода 68 – плафон освещения салона
24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери
25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза
26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза
27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения
28 – реле электровентилятора 73 – элемент обогрева заднего стекла
29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя
30 – электродвигатель антенны 75 – реле обогрева сидений
31 – переключатель антенны 76 – выключатель обогрева сидений
32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений
33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости
34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости
35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла
36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла
37 – реле обогрева заднего стекла 82 – топливный насос
38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива
39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов
40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом
41 – правый блок предохранителей 86 – задний фонарь на крыле
42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения
43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения
44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака
45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя

Отличие двигателя ЗМЗ-402 от двигателя ЗМЗ-4062 — системой зажигания

Эл.схема оборудования Волга-3110 с двигателем ЗМЗ-402

1 – указатель поворота 48 – реле-прерыватель указателей поворота
2 – фара 49 – выключатель аварийной сигнализации
3 – противотуманная фара 50 – датчик спидометра
4 – звуковой сигнал 51 – комбинация приборов
5 – боковой повторитель 52 – спидометр
6 – свеча зажигания 53 – тахометр
7 – распределитель зажигания 54 – вольтметр
8 – транзисторный коммутатор 55 – контрольная лампа разряда аккумуляторной батареи
9 – замок зажигания 56 – лампа подсветки приборов
10 – электродвигатель стеклоочистителя 57 – контрольная лампа правого поворота
11 – реле стеклоочистителя 58 – контрольная лампа левого поворота
12 – электродвигатель насоса стеклоомывателя 59 – контрольная лампа стояночного тормоза
13 – переключатель стеклоочистителя 60 – контрольная лампа обогрева сидений
14 – выключатель системы ЭПХХ 61 – контрольная лампа габаритного света
15 – электромагнитный клапан ЭПХХ 62 – контрольная лампа дальнего света фар
16 – блок управления ЭПХХ 63 – контрольная лампа падения уровня тормозной жидкости
17 – катушка зажигания 64 – указатель температуры охлаждающей жидкости
18 – блок предохранителей в моторном отсеке 65 – указатель уровня топлива
19 – стартер 66 – контрольная лампа резерва топлива
20 – реле стартера 67 – контрольная лампа перегрева охлаждающей жидкости
21 – генератор 68 – указатель давления масла
22 – регулятор напряжения 69 – контрольная лампа аварийного падения давления масла
23 – датчик падения уровня тормозной жидкости 70 – дублирующая контрольная лампа
24 – реле включения фар 71 – выключатель плафона передней двери
25 – центральный переключатель света 72 – плафон освещения салона
26 – выключатель сигнала торможения 73 – выключатель плафона задней двери
27 – выключатель света заднего хода 74 – датчик указателя давления масла
28 – выключатель звукового сигнала 75 – датчик контрольной лампы аварийного падения давления масла
29 – аккумуляторная батарея 76 – датчик контрольной лампы перегрева охлаждающей жидкости
30 – штепсельная розетка 77 – датчик указателя температуры охлаждающей жидкости
31 – подкапотная лампа 78 – элементы обогрева сидений
32 – левый блок предохранителей 79 – выключатель обогрева сидений
33 – реле звукового сигнала 80 – реле обогрева сидений
34 – радиоприемник 81 – выключатель обогрева жиклеров стеклоомывателя
35 – выключатель лампы освещения вещевого ящика 82 – прерыватель контрольной лампы стояночного тормоза
36 – лампа освещения вещевого ящика 83 – выключатель контрольной лампы стояночного тормоза
37 – электродвигатель антенны 84 – фонарь освещения багажного отделения
38 – переключатель антенны 85 – элемент обогрева заднего стекла
39 – реле противотуманных фар 86 – электродвигатель вентилятора отопителя
40 – выключатель противотуманных фар 87 – задний фонарь на крыле
41 – выключатель ламп заднего противотуманного света 88 – задний фонарь на крышке багажного отделения
42 – реле обогрева заднего стекла 89 – фонарь освещения номерного знака
43 – переключатель обогрева заднего стекла 90 – дополнительный сигнал торможения
44 – переключатель вентилятора отопителя 91 – жиклеры стеклоомывателя с электрообогревом
45 – прикуриватель 92 – выключатель системы диагностики контрольных ламп комбинации приборов
46 – правый блок предохранителей 93 – датчик указателя уровня топлива
47 – переключатель указателей поворота 94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

Источник

Цветная электросхема газ-3110 (31029, 31105, 3102) с описанием электрооборудования

Электропроводка ГАЗ 3110: для карбюраторных и инжекторных вариантов

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Появившись в программе выпуска автозавода в 1997 году, модель ГАЗ 3110 должна была улучшить объемы продаж, поскольку модернизация предшественницы подразумевала не только улучшение внешнего вида, но и современное наполнение внутреннего убранства. В результате салон автомобиля стал напоминать отделку иностранных моделей среднего ценового диапазона, включая и возросшую функциональность.

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Дело в том, что любая инородная частичка вызывала неплотное прилегание контактов, что сразу приводило к их обгоранию и выходу из строя.

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

Справочно: Поскольку цена бензина отличалась, а сам автомобиль был достаточно «прожорлив», то многие владельцы переделывали двигатель под 76 бензин, добиваясь снижения эксплуатационных расходов.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

Блоки в салоне

Блок предохранителей

Вариант 1

Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.

Фото — схема

Описание

Левый блок

За прикуриватель отвечает предохранитель номер 8 на 20А.

Вариант 2

Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.

Схема

Обозначение

Верхний блок

За работу прикуривателя отвечает предохранитель номер 8 на 20А.

Блок реле

Крепится около левой стоки, под панелью со стороны водителя, за обшивкой.

Схема с расшифровкой

Отдельно, вне блока, на самом переключателе поворотов, находится реле указателей поворотов.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Справочно: к сожалению, дальнейших перспектив в модернизации ГАЗ 3110 не просматривалось. И на общем фоне падения покупательского спроса, автопроизводитель решил свернуть их выпуск. В результате модификация ГАЗ 31105 оказалась последней серийной легковой моделью Горьковского автозавода.

Немного истории «Волги Сайбер»

В 2006 году на Горьковский автозавод была передана вся документация и необходимое оборудование для производства новой легковушки, впервые машина была представлена в Москве на выставке «Interauto, которая проходила в 2007 году с 29 августа по 4 сентября. Новая модель получила название ГАЗ «Сайбер», и с «Себрингом» есть какое-то созвучие.

Волга Siber — вид сбоку

Первоначально планировалось выпускать Volga Siber с тремя видами двигателей – объемом 2,0L, 2,4L и 2,7L. Двухлитровый мотор предполагали укомплектовывать механической коробкой передач, а 4-цилиндровый ДВС 2,4 л и «шестерку» 2,7 л собирались оснащать автоматической трансмиссией.

Но по ряду причин в серийное производство пошел только Chrysler 2,4L, от других вариантов нижегородцы решили отказаться. Много упоминается в источниках информации о присутствии двухлитрового мотора на «Сайбере» с МКПП, но в реальности такой комплектации практически не попадается. Возможно, такие «Волги» обслуживали госчиновников и представителей МВД.

Интерьер салона и приборная панель волги сайбер

В розничную продажу автомобили поступили лишь ближе к середине осени. На машинах устанавливалась автоматическая 4-ступенчатая трансмиссия с электронным управлением – других вариантов коробки передач на тот момент не предусматривалось. Только к апрелю 2010 года Siber стал укомплектовываться и механической КПП – это была пятиступенчатая коробка передач модели NV-T350.

Коробка передач NV-T350

Проект был недолгим, и к концу 2010 года полностью свернут. За все время ГАЗ выпустил всего лишь около 9000 автомашин модели «Волга Сайбер». В дальнейшем конвейер переоборудовали для сборки Skoda и Volkswagen, собственных легковых автомобилей ГАЗ так больше и не производил. Но если быть честным, то и Volga Siber собственной моделью назвать сложно. Хотя у «Сайбера» нашлось немало поклонников, в чем можно убедиться, зайдя на форумы «Волговодов».

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка ГАЗ 3110 – основные виды и их отличия

Модель 3110 Горьковского автозавода была запущена в производство в 1997 году и задумывалась как более современное и усовершенствованное решение, сопоставимое с комплектацией среднего класса иномарок, при этом цена была заметно ниже.

Но как показало время, и данная модификация оказалась неконкурентоспособной, и поэтому после нескольких лет ее выпуск свернули полностью, но на дорогах ездит еще много машин рассматриваемой модели, поэтому схема проводки ГАЗ 3110 будет полезна тем, кто проводит ремонтные работы.

Таких машин в нашей стране сохранилось очень много

Отличия от предыдущей модели

Конструкторское бюро учло пожелания покупателей и постаралось полностью решить проблемы, которые были характерны модификации 3102.

В результате автомобиль приобрел целый ряд новых функций:

Все источники потребления энергии в Волге, в сравнении с 21-й моделью система сильно видоизменилась

Совет! Если вам нужно досконально разобраться во всех нюансах, лучше всего изучить руководство по эксплуатации от производителя, в нем описаны практически все важные моменты, о которых следует знать.

Типы двигателей

Если вы решили провести какие-либо работы своими руками, то опять же самым простым вариантом является инструкция, в которой будут все необходимые схемы. Но их там может быть несколько, и они зависят от варианта установленного двигателя.

Карбюратор

Самый простой вариант, который устанавливался с самого начала и какое-то время был единственным возможным.

Относительно этого двигателя можно отметить следующее:

Инжектор ЗМЗ 406.2

Этот двигатель отечественного производства имеет рабочий объем 2.3 литра и считается более качественным в силу следующих причин:

Важно! На ГАЗ 3110 устанавливалось несколько видов блоков управления, поэтому в первую очередь следует выяснить, какой вариант на вашей машине.

Инжекторная система включает больше элементов, чем карбюраторная

Инжектор Даймлер-Крайслер

Этот вариант появился в 2004 году как попытка коренной модернизации, конечно, он отличался от предыдущих, причем изменилась не только схема проводки ГАЗ 31105 (так называется модель).

Появились дополнительные усовершенствования:

Мотор 2.4 DOHC придал автомобилю отличные динамические характеристики, но в целом модель заметно уступала конкурентам, поэтому вскоре и этот проект прекратил существование. Ниже приведена схема электропроводки ГАЗ 31105, как вы можете убедиться, она самая сложная из всех, что неудивительно, учитывая все новшества, которые были добавлены.

Схема модели с двигателем Даймлер-Крайслер

СТО «Автодиагностика в Саратове»

Конструктивно двигатель DCC 2.4L DOHC близок к двигателям семейства ЗМЗ 406, что позволило адаптировать его к серийно выпускаемым автомобилям ГАЗ-31105/3102 и «Соболь»/»ГАЗель». Двигатель имеет меньшую массу за счет применения тонкостенного чугунного блока цилиндров. При этом в конструкции блока предусмотрена замыкающая пластина — основание блока, обеспечивающая блоку повышенную жесткость, долговечность двигателя и снижающая склонность агрегата к возникновению резонансных колебаний в диапазоне рабочих частот двигателя. Вопросам оптимизации конструкции двигателя, как источника вибраций и шумов уделено очень большое внимание. Для снижения виброактивности в конструкции двигателя применены специальные уравновешивающие валы, снижающие неуравновешенность КШМ, а так же уменьшающие вибронагрузку на блок и опоры двигателя, кронштейны силовых агрегатов, впускной и выпускной коллекторы и ликвидирующие резонансные явления в трансмиссии от неуравновешенных сил инерции второго порядка, что повышает уровень комфортности автомобиля. С этой же целью применен «двухмассовый» маховик с встроенным мощным демпфером крутильных колебаний, позволяющим снизить до минимума колебания и рывки в трансмиссии (что бывает особенно дискомфортно для пассажиров при низкой скорости движения автомобиля — маневрирование, ускорения и торможение в плотном транспортном потоке). Масляный поддон двигателя отштампован из двуслойной листовой стали, эффективно гасящей излучение механических шумов двигателя. Так же, в конструкции автомобиля применена новая, более эффективная система выпуска отработавших газов с каталитическим нейтрализатором и новыми резиновыми элементами в подвеске СВОГ. Кроме того, применен эффективный шумоизолирующий экран, расположенный под коробкой передач автомобиля. Для снижения внутренних потерь, повышения долговечности, уменьшения массы двигателя используются поршни с уменьшенной высотой юбки и оптимизированной конфигурацией колец поршня, пластмассовый впускной трубопровод с гладкими впускными каналами, тонкостенный выпускной коллектор, пластмассовая крышка клапанов и другие современные решения. Конструкция двигателя предусматривает установку насоса ГУP, компрессора кондиционера. Управление впрыском топлива и зажиганием производится электронным блоком управления с оптимизированным для эксплуатационных условий России алгоритмом управления, учитывающим наружную температуру воздуха, температуру АКБ и режим работы климатической установки автомобиля. Двигатель с запасом обеспечивает выполнение норм токсичности Евро-2. Совместно с проведена перекалибровка блока управления и создано оригинальное ПО управления двигателем.

Для установки двигателя в конструкцию а/м внесены некоторые изменения:

Несколько фотографий.

Дополнительные материалы:

Двигатель 2,4L руководство по ремонту. (pdf 2.2Mb)

Система охлаждения двигателя 2,4L руководство по ремонту. (pdf 2.2Mb)

Система питания двигателя 2,4L руководство по ремонту. (pdf 2.2Mb)

Система улавливания паров топлива двигателя 2,4L руководство по ремонту. (pdf 2.2Mb)

Сцепление двигателя 2,4L руководство по ремонту. (pdf 2.2Mb)

Рулевое управление Волга ГАЗ-31105 с двигателем «Крайслер» 2,4L руководство по ремонту. (pdf 2.2Mb)

Генератор и стартер Волга ГАЗ-31105 с двигателем «Крайслер» 2,4L техническое обслуживание. (pdf 2.2Mb)

Схема электрооборудования Волга ГАЗ-31105 с двигателем «Крайслер» 2,4L. (pdf 2.2Mb)

Электронная система управления двигателем «Крайслер» 2,4L руководство по ремонту. (pdf 2.2Mb)

Переоборудование системы охлаждения двигателя 2,4L Крайслер (rar 1.1Mb)

Электрическая Схема Волги

В «Руководстве» ГАЗ электросхем нет вовсе. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.

Схема системы стеклоочистки Возможные неисправности проводки Какие неисправности в работе проводки ГАЗ с двигателем Крайслер, ГАЗ или любой другой модели могут произойти: Отсутствие контакта. Книга сделана на основе заводских компоновочных чертежей. Также нет датчика неровной дороги. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Схема электрооборудования

Схема электрооборудования автомобиля и двигателя ЗМЗ 406 достаточно простая, особенно, когда имеется полная расшифровка всех обозначений. Рассмотрим, схему электросистемы, а также расшифровку основных технических обозначений:

Условные обозначения к электросхемам Волга 3110 с двигателем 406

7.12. Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

Схема освещения и оборудования в салоне 3. В связи с этим позволю себе отвлечься, и нагрузить читателя своим взглядом на изложение разными издательствами принципов написания книг по ремонту и обслуживаню ГАЗ Вернуться к оглавлению Стартер С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. В «Руководстве» ГАЗ электросхем нет вовсе. Исключение из общего правила — «За Рулем».

Схемы из этих книг — точная копия заводских чертежей, только выполненых в цвете. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего: Подкапотная схема проводки ГАЗ была основательно переделана; Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов см. В ней есть все, что надо знать. В «Руководстве» ГАЗ электросхем нет вовсе. Схема электрооборудования Газ (Волга) 31105

Схема электропроводки газ 31105 406 двигатель инжектор

В этом разделе вы найдете электросхемы оборудования на ГАЗ (Волга) — 31105 от 2004 г.в. и младше. ГАЗ-31105 относится к среднему классу и имеет привод на задние колеса. Авто предназначено для эксплуатации на дорогах с усовершенствованным покрытием в различных климатических условиях при температуре окружающей среды от –45 до +40 °С. Кузов автомобиля цельнометаллический, несущей конструкции. На автомобиль устанавливают продольно четырехцилиндровый бензиновый двигатель ЗМЗ-40621 с системой впрыска топлива (по заказу может быть установлен карбюраторный двигатель ЗМЗ-402) и пятиступенчатой коробкой передач. Передняя подвеска независимая пружинная, задняя — на продольных рессорах. Тормозная система двухконтурная с дисковыми тормозами на передних колесах и барабанными — на задних. На все автомобили устанавливают радиальные бескамерные шины. На рулевой колонке установлено противоугонное устройство, встроенное в выключатель (замок) зажигания. В зависимости от комплектации на автомобили могут быть установлены: рулевое управление с гидроусилителем, передние сиденья с электрообогревом, омыватель ветрового стекла с электрообогреваемыми жиклерами, наружные зеркала заднего вида с электроприводом и электрообогревом, противотуманные фары.

Электросхема оборудования на Волгу-31105 с двигателем ЗМЗ-402

Схема электрооборудования на ГАЗ-31105 с двигателями ЗМЗ-4062, ЗМЗ-40621

Схема комплексной микропроцессорной системы управления двигателями ЗМЗ-4062, ЗМЗ-40621

Условные обозначения к схемам ГАЗ 31105

А9 – Модуль погружного насоса (ЗМЗ- 40621) 81 – Датчик указателя давления масла 82 – Датчик сигнализатора аварийного падения давления масла 87 – Датчик указателя температуры охлаждающей жидкости 88 – Датчик сигнализатора перегрева охлаждающей жидкости В12 – Датчик указателя уровня топлива В20 – Датчик включения электровентилятора В46 – Датчик спидометра В64 – Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062) 867 – Датчик аварийного падения уровня тормозной жидкости 868 – Датчик-распределитель зажигания (ЗМЗ-402) В70 – Датчик температуры охлаждающей жидкости системы управления двигателем (ЗМЗ-4062) 874 – Датчик частоты вращения и синхронизации (ЗМЗ-4062) 875 – Датчик расхода воздуха (ЗМЗ-4062) 876 – Датчик положения воздушной дроссельной заслонки (ЗМЗ-4062) В83 – Антиобледенитель 891 – Датчик фазы (ЗМЗ-4062) 892 – Датчик детонации (ЗМЗ-4062) 893 – Датчик сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ- 402) В95 – Датчик давления D4 – Блок управления ЭПХХ (ЗМЗ-402) D7 – Блок АБС D23 – Блок управления двигателем (ЗМЗ-4062) D29 – Блок управления замками дверей Е1 – Фара головного света левая Е2 – Фара головного света правая ЕЗ – Фара противотуманная левая Е4 – Фара противотуманная правая Е7 – Указатель поворота передний левый Е8 – Указатель поворота передний правый Е9 – Повторитель указателя поворота левый ЕЮ – Повторитель указателя поворота правый Е16 – Плафон Е27 – Фонарь задний левый Е28 – Фонарь задний правый ЕЗО, Е72 – Фонари освещения номерного знака Е31 – Фонарь противотуманный задний Е35 – Фонарь подкапотный Е59 – Прикуриватель Е61 – Фонарь багажника Е64 – Фонарь такси Е66 – Фонарь медицинского знака (ГАЗ- 310231) Е67 – Фара-искатель (ГАЗ-310231) Е68, Е69 – Плафоны салона (ГАЗ-310231) Е70 – Плафон двери задка (ГАЗ-310221) Е71 – Плафон освещения вещевого ящика Е80 – Дополнительный сигнал торможения Е81, Е82 – Фонари задние в крышке багажника F1- F4 – Свечи зажигания F30 – Предохранитель 10А кондиционера F36 – Предохранитель 25А в цепи фароочистителя F41 – Блок предохранителей левый F42 – Блок предохранителей правый F43 – Блок предохранителей в моторном отсеке G1 – Генератор G2 – Аккумуляторная батарея 1Н.Н2 – Сигнал звуковой Н7 – Сигнализатор аварийного падения давления масла Н8 – Сигнализатор перегрева охлаждающей жидкости Н16 – Сигнализатор правого поворота Н17 – Сигнализатор левого поворота Н19 – Сигнализатор минимального резерва топлива в баке Н20 – Сигнализатор дальнего света фар Н30 – Сигнализатор включения стояночного тормоза Н54 – Сигнализатор разряда аккумуляторной батареи Н56 – Сигнализатор аварийного падения уровня тормозной жидкости Н62, Н63 – Лампы габаритного света передние Н64, Н65 – Лампы головного света Н66 — Н69 – Лампы освещения приборов Н70, Н71 – Лампы заднего противотуманного света Н72, Н73 – Лампы света заднего хода Н74, Н75 – Лампы сигнала торможения Н76, Н77 – Лампы заднего габаритного света Н78, Н79 – Лампы задних указателей поворота Н80 – Сигнализатор габаритного света Н81 – Сигнализатор-дублёр Н91 – Сигнализатор системы управления двигателем (ЗМЗ-4062) Н92 – Сигнализатор прикрытия воздушной заслонки карбюратора (ЗМЗ-402) Н97 – Сигнализатор обогрева сидений Н98, Н99 – Лампы ближнего света Н100, Н101 – Лампа дальнего света Н102, Н103 – Лампа указателя поворота передняя К1 – Реле стартера КЗ – Реле стеклоочистителя К6 – Реле режимов кондиционера К7 – Реле звукового сигнала К9 – Реле электробензонасоса (ЗМЗ-4062) К12 – Прерыватель указателей поворота К13 – Прерыватель сигнализатора стояночного тормоза К18 – Реле дальнего света К19 – Реле ближнего света К20 – Реле противотуманных фар К30 – Реле фароочистителя (ГАЗ-3102) К36 – Реле электровентилятора К40 – Реле фар К42 – Реле обогрева заднего стекла К46 – Реле системы управления двигателем (ЗМЗ-4062) К52 – Реле проверки сигнализаторов комбинации приборов К54 – Реле обогрева сидений К56 – Реле кондиционера К57 – Реле муфты компрессора К71 – Реле задних противотуманных фонарей К72 – Реле системы ЭПХХ (ЗМЗ-402) M1 – Стартер М2 – Электродвигатель вентилятора отопителя М3 – Электровентилятор системы охлаждения (ЗМЗ-4062) М4 – Электродвигатель стеклоочистителя М5 – Электронасос стеклоомывателя М6 – Электробензонасос (ЗМЗ-4062) М15 – Электродвигатель фароочистителя (ГАЗ-3102) М19 – Электродвигатель антенны М20 – Электродвигатель заднего отопителя (ГАЗ-310231) М24 – Зеркало заднего вида правое М25 – Зеркало заднего вида левое М26, М29 – Электродвигатель стеклоподъёмника МЗЗ – Электровентилятор климатической установки М38, М39 – Электропривод корректора фар М40 – Электровентилятор конденсатора кондиционера М50-М53 – Моторедуктор запора дверей Р1 – Спидометр Р2 – Комбинация приборов РЗ – Тахометр Р5 – Указатель напряжения Р6 – Указатель температуры охлаждающей жидкости Р7 – Указатель давления масла Р8 – Указатель уровня топлива R1-R4 – Помехоподавительные резисторы (ЗМЗ-402) R12 – Резистор добавочный электродвигателя вентилятора отопителя R13 – Резистор добавочный электродвигателя вентилятора заднего отопителя (ГАЗ-310231) R14 – Нагревательный элемент заднего стекла R17, R18 – Элементы обогрева сиденья R25, R26 – Электрообогревные жиклеры стеклоомывателя R28 – Резистор кондиционера S1 – Выключатель зажигания S5 – Выключатель аварийной сигнализации S6 – Переключатель вентилятора отопителя S9 – Переключатель указателей поворота S12 – Переключатель стеклоочистителя S15 – Выключатель нагревательных элементов зеркал заднего вида S18 – Выключатель заднего противотуманного света S19 – Выключатель противотуманных фар S29 – Выключатель света заднего хода S30 – Выключатель сигнала торможения S36 – Выключатель звукового сигнала S39 – Центральный переключатель света S50 – Переключатель управления зеркал S52 – Выключатель сигнализатора стояночного тормоза S54 – Выключатель проверки сигнализаторов комбинации приборов S61 – Переключатель обогрева заднего стекла S63 – Переключатель антенны S70, S71 – Выключатели плафона дверные S72 – Выключатель системы ЭПХХ (ЗМЗ-402) S73 – Выключатель вентилятора заднего отопителя (ГАЗ-310231) S75 – Выключатель фары-искателя (ГАЗ-310231) S76 – Выключатель плафонов салона (ГАЗ-310231) S77 – Выключатель плафона вещевого ящика S81-S84 – Выключатель стеклоподъёмников S91, S92 – Выключатели обогрева сиденья S109 – Выключатель обогрева жиклеров стеклоомывателя S116 – Переключатель электрокорректора фар S117 – Переключатель электровентилятора климатической установки S118 – Выключатель кондиционера S131 – Выключатель сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ-402) Т1,Т4 – Катушки зажигания U2 – Магнитола VI – Регулятор напряжения (ЗМЗ-402) V2 – Коммутатор транзисторный (ЗМЗ-402) XI – Штепсельная розетка (ГАЗ-310231) Х51 – Разъём диагностики (ЗМЗ-4062) Х52 – Соединитель Y3 – Электромагнитный клапан ЭПХХ (ЗМЗ-402) Y19-Y22 – Форсунки (ЗМЗ-4062) Y23 – Регулятор холостого хода (ЗМЗ-4062) Y27 – Муфта компрессора кондиционера

FakeHeader

Схема электропроводки ГАЗ на инжектор с двигателем ЗМЗ Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено.

Отличия от предыдущей модели

7.11. Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062

Сталкивались ли вы с проблемами неработоспособности проводки на авто? Схема освещения и оборудования в салоне 3. Схемы из этих книг — точная копия заводских чертежей, только выполненых в цвете.

Отвратительно описаны машины «Крайслер» Евро 3.

Исключение из общего правила — «За Рулем». В связи с этим позволю себе отвлечься, и нагрузить читателя своим взглядом на изложение разными издательствами принципов написания книг по ремонту и обслуживаню ГАЗ

Комментарии и отзывы

Схема системы стеклоочистки Возможные неисправности проводки Какие неисправности в работе проводки ГАЗ с двигателем Крайслер, ГАЗ или любой другой модели могут произойти: Отсутствие контакта. Также нет датчика неровной дороги.

В «Руководстве» ГАЗ электросхем нет вовсе. В схемах с Крайслером «евро 3» завод и Третий Рим почему-то отсуствует внешний регулятор напряжения и реле к нему.

Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание. В схемах с Крайслером «евро 3» завод и Третий Рим почему-то отсуствует внешний регулятор напряжения и реле к нему. Карбюраторный двигатель На момент выпуска ГАЗ у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. В карбюраторном ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на ом зажиганием управляет электронный блок. Для моторов стартеры выпускают многие производители, и они также различаются по мощности.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего: Подкапотная схема проводки ГАЗ была основательно переделана; Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов см. Перегорание предохранительного элемента. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Карбюраторный двигатель На момент выпуска ГАЗ у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Так выглядит блок предохранителей для ГАЗ Блок удобно расположен, и менять предохранители очень легко. КАК ВРЕЗАТЬ В ЭЛЕКТРО ЦЕПЬ АМПЕРМЕТР

Ремонт Chrysler 2.4L

Двигатель 2,4 л имеет рядное расположение цилиндров, отчет ведется от передней части блока цилиндров.

Разборка двигателя Chrysler 2.4L

На Volga Siber первый цилиндр расположен рядом с правым лонжероном кузова, цилиндры работают в порядке 1-3-4-2.

Проверка компрессии в цилиндрах

При появлении перебоев в работе ДВС в первую очередь проверяют состояние свечей зажигания и замеряют компрессию в цилиндрах. Между электродами свечей должен быть зазор 1,25-1,37 мм. Свечи зажигания должны быть сухие, без образования налета.

При замере компрессии компрессометром показания в цилиндрах не должны отличаться более чем на 25 %. Если компрессия в цилиндре низкая или вовсе отсутствует, то причиной могут быть:

Проверка течи масла

Течь масла в двигателе определяется визуально. Сначала осматривается подкапотное пространство. Чтобы было легче находить причину течи, необходимо аккуратно очистить грязь с мотора, если она на нем присутствует. Пользоваться растворителем для очистки не рекомендуется – он может разъесть резиновые уплотнители.

Для того, чтобы определить течь масла снизу (с заднего коренного сальника, с прокладки поддона), автомобиль необходимо установить на смотровую яму или на автомобильный подъемник, при этом нужно снять защиту картера двигателя.

Если прочистка не помогает, вероятно, неисправна поршневая группа – она создает избыточное давление картерных газов. В таком случае требуется ремонт двигателя внутреннего сгорания.

Стук и шум в двигателе

В процессе эксплуатации в моторе могут возникать различные шумы. Стук необязательно может быть связан именно силовым агрегатом. Например, при резком наборе оборотов может возникать одиночные хаотичные стуки, особенно хорошо они проявляются при движении автомобиля по кочкам. Возможно, порвалась одна из подушек крепления ДВС, и она требует замены.

Источник
