Всем привет,
хочу рассказать о своем проекте, которым сейчас занимаюсь. Если кратко, то это подключения ГУ с android к шине MOST.

В моем автомобиле freelander2 с комплектацией SE передача звука от головного устройства(ГУ) до усилителя организована через оптическую шину MOST.
Если вкратце, то эта шина позволяет организовать до 30 звуковых каналов с частотой дискретизации 48кГц и разрядностью выборок 16 бит. Более подробнее про шину MOST можно прочитать здесь: описание шины MOST

В первое десятилетие 2000-х шиной MOST оборудовались автомобили разных автопроизводителей, в основном это были европейские марки: Bmw, MB, LR, Volvo.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Помимо прочего в автомобиле freelander2 аудио система с шиной MOST подразделяется на hi и premium уровни. Такое разделение аудиосистем на уровни есть у других автопроизводителей, поэтому следующее описание подходит и для для других авто.

В hi комплектациях установлен усилитель Harman kardon.
— ГУ транслирует стерео-звук в усилитель с радиоприемника или с CD привода
— усилитель транслирует стерео звук на все свои 6+1(сабфувер) каналов.
— усилитель имеет возможности для воспроизведения многоканального звука.
Последняя функция подтверждается тем фактом, что писк от датчиков парктроников воспроизводится отдельно на передние и задние динамики, значит как минимум есть поддержка 4 канального звука.
— всего 6+1(сабфувер) звуковых каналов, боковые динамики в торпедо по умолчанию не установлены, но могут быть легко добавлены. Твитеры не отображены т.к. они подключены не в отдельный канал, а параллельно к среднечастотным динамикам.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

В premium комплектациях установлен усилитель Harman kardon Logic 7.
Ключевые изменения относительно hi комплектации:
— в усилителе добавлены три дополнительных звуковых канала
— есть преобразование 2-канального звука в псевдо объемный звук 5.1(DTS Neo:6/Dolby Pro Logic II)
— есть возможность воспроизведения многоканального звука 5.1, но только с dvd источника.
— всего 9+1(сабфувер) звуковых каналов.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Обычно улучшение звука с hi до premium комплектации поэтапно выглядит так:
— установка дополнительных динамиков
— замена усилителя на premium и перепрошивка ГУ до premium
— установка кроссоверов по звуковым каналам
— замена штатных динамиков на динамики других производителей

Все вышеперечисленные работы производятся при условии того, что в автомобиле остается штатное ГУ, т.к. оно организует звуковую систему в автомобиле. Но если кто-то идет еще дальше и заменяет все штатное аудио оборудование, то получает бонусом неработающие штатные парктроники ).

Я же решил остановиться на первом пункте, установив два динамика по бокам торпедо.
Потому что при всех дальнейших улучшениях звука ГУ остается штатным, и в нем не будет ни USB ни bluetooth, да и выглядит штатное ГУ как калькулятор из 2000-х.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

После рестайлинга центральной панели с заменой ГУ на базе android, появилось желание реализовать поддержку шины MOST в android. А т.к. android начиная с версии 5 поддерживает внешние USB звуковые карты(профиль UAC1), то мне показалость вполне логичным сделать звуковую карту с интерфейсом USB с одной стороны и интерфейсом MOST с другой стороны.

Такая плата должна позволить подключать устройства на базе android/windows в сеть MOST будь то ГУ, планшет или телефон.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Аппаратные характеристики платы:
— холодный цифровой звук)
— 8 звуковых каналов 16 бит/ 48кГц через шину MOST
— 6 звуковых каналов через шину USB (стерео звук или звук 5.1 через 2 звуковых профиля UAC1)
— 2 звуковых канала 16 бит/ 48кГц через bluetooth(A2DP)
— 3 CAN интерфейса, пара для HS и LS шин автомобиля и один интерфейс для панели управления магнитолы
— 1 LIN интерфейс, для часов на панели управления магнитолы
— 1 UART для эмуляции CANBUS box-а в андроиде
— 1 UART для организации последовательного порта через bluetooth(RFCOMM)

Программные функции платы, пока это только желания:
— два звуковых профиля(стерео и 5.1)
— генерация звука при парковке по сигналам из шины CAN со штатных парктроников.
— эмуляция CANBUS box-а для штатного ПО в ГУ с android
— перенаправление пакетов из шин HS CAN и MS CAN в ГУ для реализации приборной панели
— косвенный контроль давления в шинах
— преобразование стерео в формат 5.1(upmix)
— программный эквалайзер по каждому каналу

Примерная себестоимость платы определяется применяемыми компонентами:
MOST коннектор 1-1394640-1 16$
MOST трансивер os8104 2$
stm32f413 650р
dc-dc регуляторы, can и lin трансиверы 600р
резисторы, емкости, индуктивности 400р
esp-wroom32 3.5$
изготовление платы 100р
Итого себестоимость: 3500р

Заказ на производство 5 плат сделал у китайцев через сайт jlcpcb.com, китайцы оперативно сделали платы за 3 дня, а сейчас платы где-то пересылаются по почте. Жду посылку.

Если кому-то интересен данный проект или есть идеи какие-либо идеи относительно функциональности платы, пишите, попробую реализовать их в следующей версии платы.

Источник

Многоканальное HD Audio в автомобиле

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Пишу этот пост в попытке разобраться и понять почему, можно сказать, нет многоканального HD Audio в автомобиле.
Речь о таких форматах звука как Superaudio CD, DVD Audio, DTS-HD Master Audio, Dolby TrueHD

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Большинство из этих форматов уже совсем не новы. Но тем тем не менее практически вся звуковая авто тусовка упорно игнорирует их существование.
Сразу скажу что я не отношу себя к аудиофилам страждущим получить чуть более чистый, чуть более точный, чуть более … звук в авто. Но тем не менее, мне нравится слушать качественную хорошую музыку. И делать это хочется не только дома в короткие часы отдыха, но и в движении. Другими словами качественный звук для меня очень важен. И после того как я послушал как играет штатный звук в БМВ я был опечален и практически сразу решил поменять автоаудио систему. Но сейчас этот пост не об этом. Свой путь к удовлетворяющему меня звуку в авто я подробно опишу в другим постах.
Чем больше я погружался в изучение темы автозвука тем больше я удивлялся почему люди с системами стоящими сотни тысяч рублей забыли о том, что качественный звук может быть многоканальным. Ведь если вы послушаете например альбом Pink Floyd — The Dark Side of the Moon в многоканале то вы просто не захотите больше слушать это в стерео.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

И да именно так! Этот альбом в оригинале в далеком 1972 годы был записан в многоканальном звуке. Да и другого качественного контента в многоканале вполне достаточно. Тем более сейчас когда появились форматы DTS-HD Master Audio, Dolby TrueHD.
Казалось бы автомобиль это и есть та стезя где многоканальный звук должен был прижиться в первую очередь. Ведь даже в стандартной конфигурации авто практически всегда присутствуют 4 динамика расположенных как впереди так и сзади.
Но нет. Если вы посмотрите топовые системы в авто, практически в 99% процентов случаев это будет стерео. задние динамики отключаются совсем. И все рассуждают о глубине сцены и других псевдо-пространственных звуковых реалиях, в то время как существует настоящее пространственное звучание, можно сказать с полным погружением в атмосферу.
Источников которые могут воспроизводить качественный многоканальный звук с поддержкой Super Audio CD, DVD Audio, DTS-HD Master Audio, Dolby TrueHD или других форматов многоканального звука для авто практически нет.
Это заговор? Или в автозвуке мы пока мы всего лишь перешли на айфон 4 и мечтаем о 5. В то время как в домашнем аудио все уже давно пользуются 7s или даже 8?

Источник

Сделай сам. Как подключить 5.1 акустику к любому устройству

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Сегодня научу вас подключать аудиосистемы 5.1 к девайсам без поддержки многоканального звука. Любым.

Итак, представим ситуацию: у вас уже есть неплохая многоканальная аудиосистема. Подчеркнем — аналоговая, в качестве входов используются классические разъема RCA (тюльпан). При этом в результате модернизации гаджетов устройств с подходящими интерфейсами систему нельзя задействовать.

Как подключить такую 5.1-канальную акустику к устройствам с цифровым выходам HDMI/Toslink, популярному USB или использовать стереовыход? Или, как преобразовать многоканальный цифровой аудиосигнал в многоканальный аналоговый?

Настоящий и «виртуальный» многоканальный звук

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Настоящая многоканальная аудиодорожка выводит голос в центральный канал, эффекты и музыка — в тыловые и фронтальные колонки. Либо — в соответствии с распределением при записи (в некоторых стандартах многоканального звука).

«Виртуальное» многоканальное аудио распределяется в соответствии с спектральной характеристикой воспроизводимого звука. Программные и аппаратные средства разбирают сигнал на компоненты по заранее определенным алгоритмам, и распределяют звуки вокруг точки прослушивания, создавая объемное звучание.

Способ 1. Не жалеем средств на качественный звук

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Проще всего — купить многоканальный ресивер под свои предпочтения и нужды. Самый простой, самый эффективный. И самый всеядный.

Покупка даст разнообразные интерфейсы ввода-вывода для видео- и аудиосигнала, сможет самостоятельно декодировать файлы и станет центром домашней развлекательной системы. Всегда можно подобрать модель с необходимым количеством подходящих входов — и RCA в ресиверах живее всех живых.
Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Современные ресиверы поддерживают улучшенные алгоритмы распределения звука, в том числе Dolby Atmos, который умеет раскидывать любое число дорожек на любое число динамиков с учетом акустических свойств помещения.

Недостаток решения — стоимость. Она начинается от 10 тысяч рублей за б/у и от 30 тысяч за ресивер с поддержкой Dolby Atmos.

К тому же, ресиверы обладают внушительными габаритами. Хорошо, если место и интерьер позволяют. А если нет?

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Ради этого статья и затевалась. Мне часто задают вопросы вида: «Как подключить мой домашний кинотеатр к новому телевизору? У него нет аналоговых аудиовыходов!».

У моего DEXP есть только двухканальный мини-джек и оптический Toslink. На время до покупки новой акустики старый комплект 5.1 я подключил при помощи такого китайского конвертера.
Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Внутри устройства прячется довольно примитивный цифроаналоговый преобразователь и DSP-процессор — микросхема, отвечающая за микширование, эквалайзинг и эффекты.

Применение очень простое — подключаем в аналоговые RCA-выходы акустическую систему, с другой стороны подаем аудиосигнал через коаксикальный или оптический разъем и внешнее питание от комплектного блока питания.
Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Если сигнал соответствует числу подключенных каналов акустики — он проходит без микширования и обработки. Как есть.

То есть, если у фильма 5.1-канальная аудиодорожка, и мы используем соответствующую аудиосистему — качество звука будет таким же, как в оригинале.

Если на него подается двухканальная дорожка, то сигнал преобразовывается с помощью «виртуального» микширования в процессоре, и раскидывается на все колонки.

Конечно, это сильно отличается от настоящего 5.1-канального звука, но, все-таки — звучит приятнее, чем обычное стерео. Если, конечно, мы говорим о фильмах.

Так можно подключить акустику и к другим устройствам — например, через обычных выход для наушников ноутбука, планшета или плеера.
Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Но на выходе получится только виртуальный 5.1-канальный звук, даже если изначальная дорожка — многоканальная. Из стереоразъема иного получить не выйдет.

При необходимости, конвертер позволяет воспроизводить любой входящий аудиосигнал в двухканальный. Удобно для музыкальных систем стандарта систем 2.1, а так же в тех случаях, когда DSP-конвертер воспроизводит дорожку некорректно.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Вариант с использованием HDMI более перспективен, поскольку этот интерфейс используется в современных гаджетах намного чаще.

Для передачи многоканальной аудиодорожки разъем в источнике звука должен поддерживать протокол HDMI Arc. В противном случае, будет транслироваться обычное стереосигнал, который будет преобразовываться в «виртуальный» 5.1 программным путем.

Если HDMI поддерживает эту функцию, можно приобрести такой конвертер. Данная коробочка поддерживает и сквозную передачу составного сигнала: подключив источник по HDMI, можно отдельно вывести звук на аудиосистему через коаксикальный, оптический или аналоговый разъемы, при этом запустив видеоряд на проектор или телевизор.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
Большинство предлагаемых на просторах интернета китайских «многоканальных USB-аудиокарт» довольно примитивные обманки, выдающие обработанное стерео. Сэкономить не получится.

Другое дело — внешние аудиокарты. Некоторые из них способны выдавать многоканальный звук, и подходят для подключения к планшетам, ноутбукам, настольным компьютерам.
Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
К сожалению, даже Smart TV, не говоря о большинстве устройств с пропиетарными прошивками (ресиверы, медиаплееры) не смогут распознать ее как аудиоустройство. Поэтому Creative Sound Blaster Omni Surround 5.1, Creative X-Fi Surround 5.1 Pro или ST Lab M-330 USB подойдет только как компьютерные аксессуары, либо в случае раздельной трансляции звука и видеоряда с компьютера. А это уже совсем другая история.

«Китайская коробка» или полноценный ресивер?

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто
На самом деле, выбор неоднозначен. При необходимости связывать несколько устройств в единую систему выбор очевиден.

Однако, покупка ресивера здорово ударит по бюджету, и при отсутствии необходимости масштабирования развлекательной системы станет неоправданной тратой. Коробочка вполне справляется с поставленными задачами, если необходимо связать акустику и единственный источник звука.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Николай Маслов

Kanban-инженер, радиофизик и музыкант. Рассказываю о технике простым языком.

Источник

Майфун с DTS 5.1 звуковой акцент.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

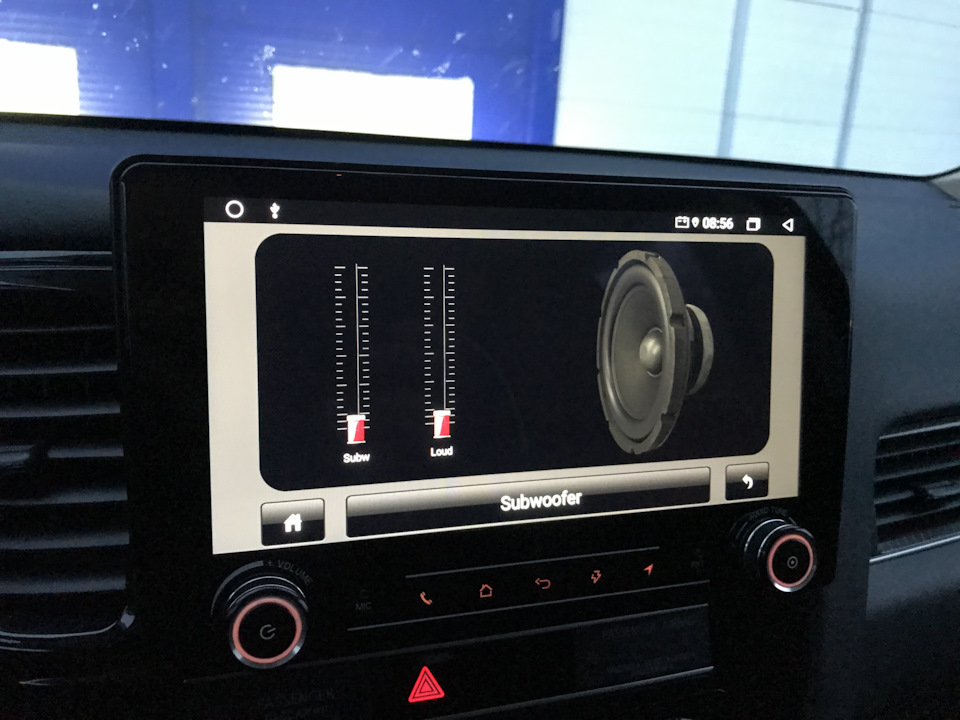

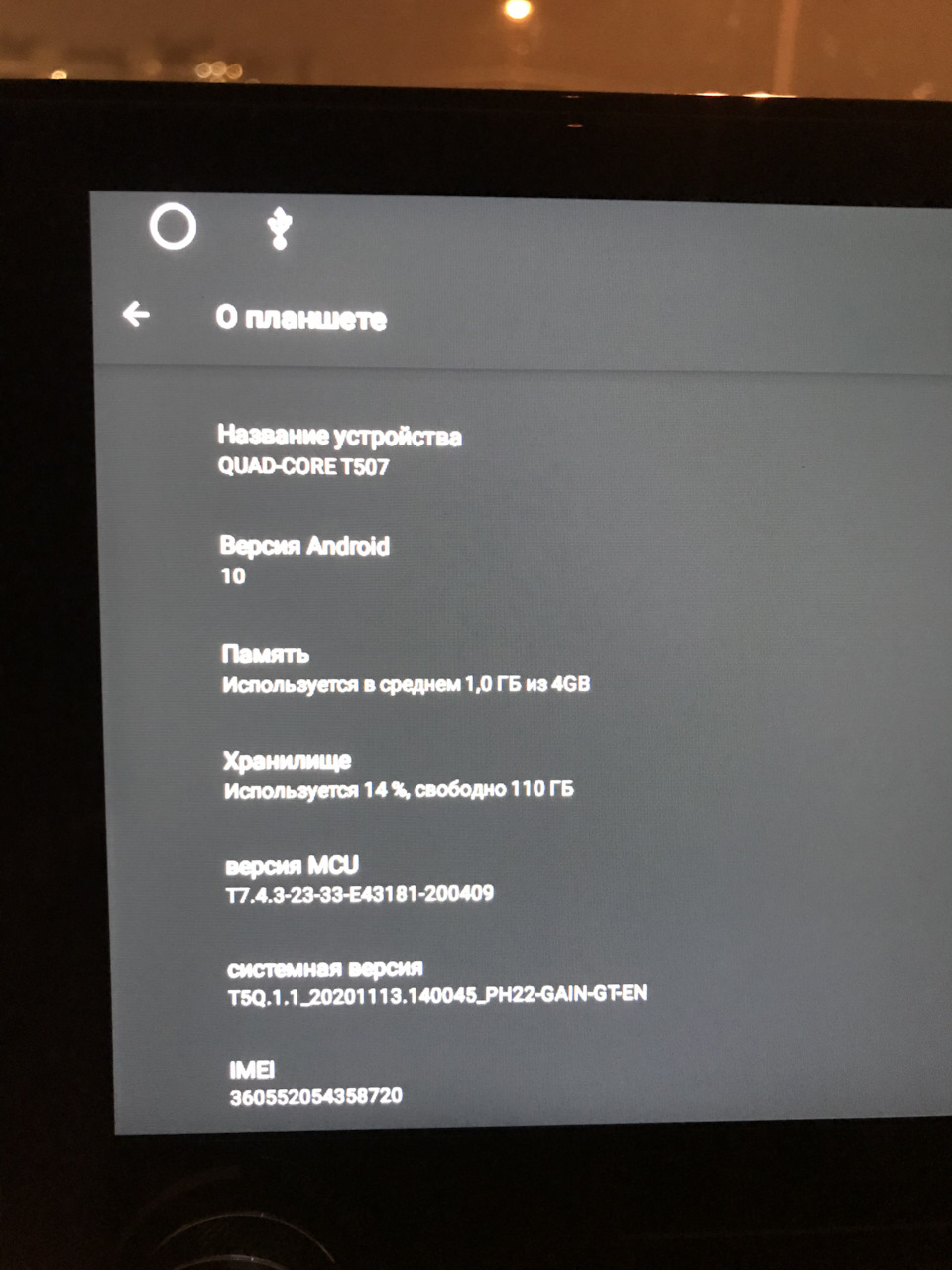

Ещё с начала декабря приехала замечательная магнитолка из Китая на тесты. Это Allwinner T5 платформа на которой сделали настоящий оптический выход spdif ( не путать с обычной I2s шиной оптики как на пример у Teyes) с внутренним кодеками для формата 5.1 6 звуковых дорожек. Магнитола которая посылает звук с 6 дорожками по оптике и принимает ее процессор звука на 10 каналов RP Dsp 10 который пришлось перепрошить что бы он понимал что дорожек 6 а не 2 как на стерео. То есть получается если трек с музыкой записан в DTS то идёт полная раскладка звука и летает не только между левым и правым каналом но и между задними и передними а также от центра до саба.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

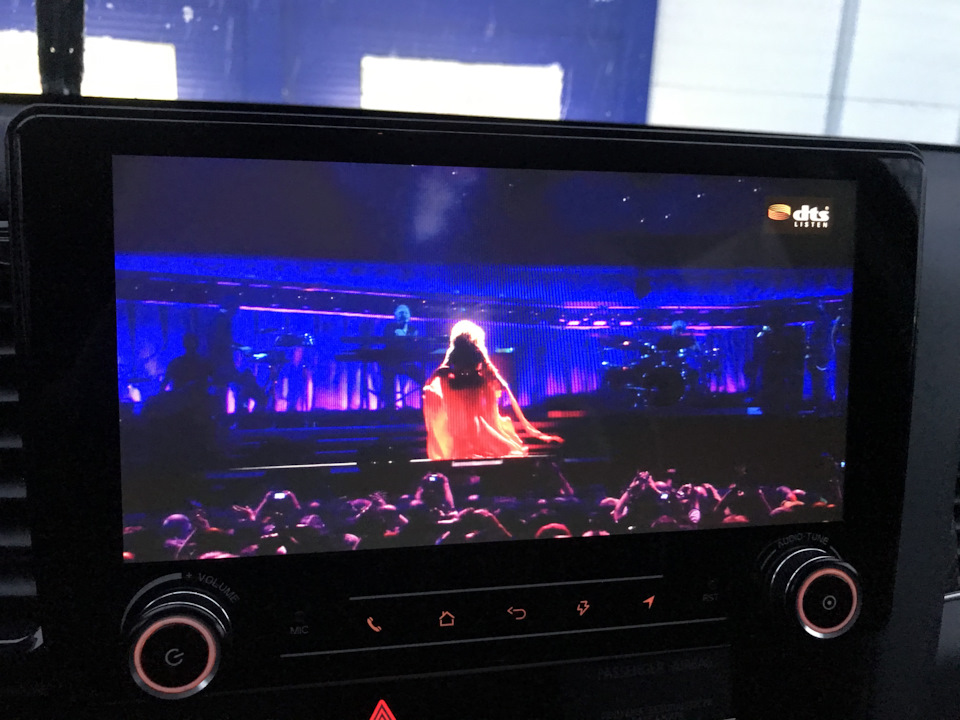

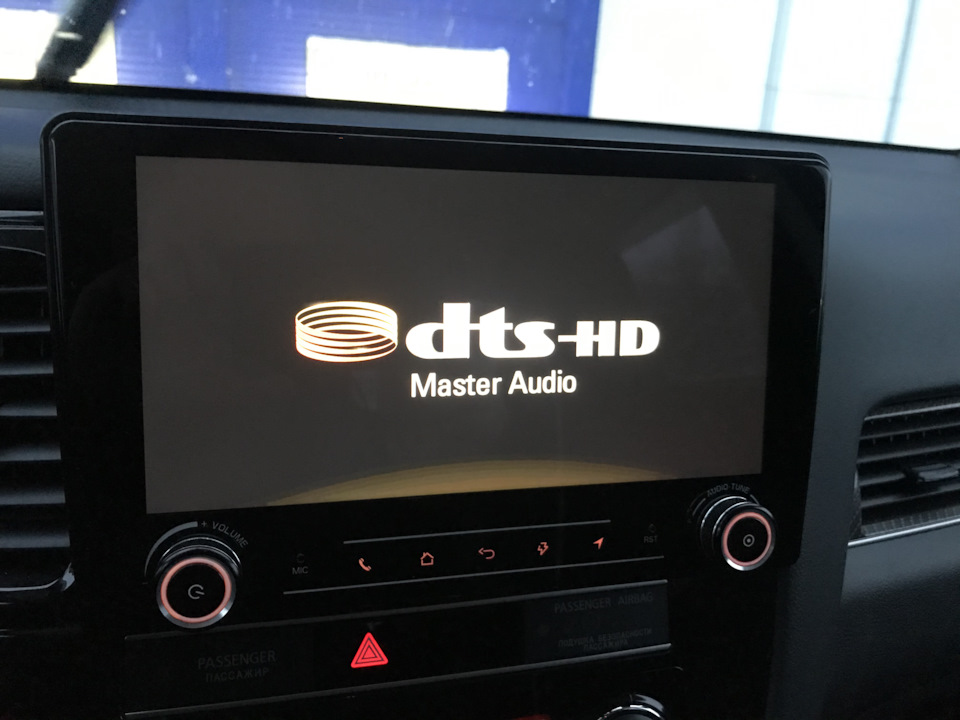

Все это конечно играет красиво и эффектно но многие аудиофилы скажут что не нужна в машине музыка 5.1 и отлично можно сделать чтобы 2 канальное стерео с звуковыми задержками играло как надо и без задних динамиков ( только трёхполосный фронт и Саб) ибо задние динамики оттягивают сцену. До этого с 310 серией играло отлично без Dts Но так интереснее и эффектнее.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

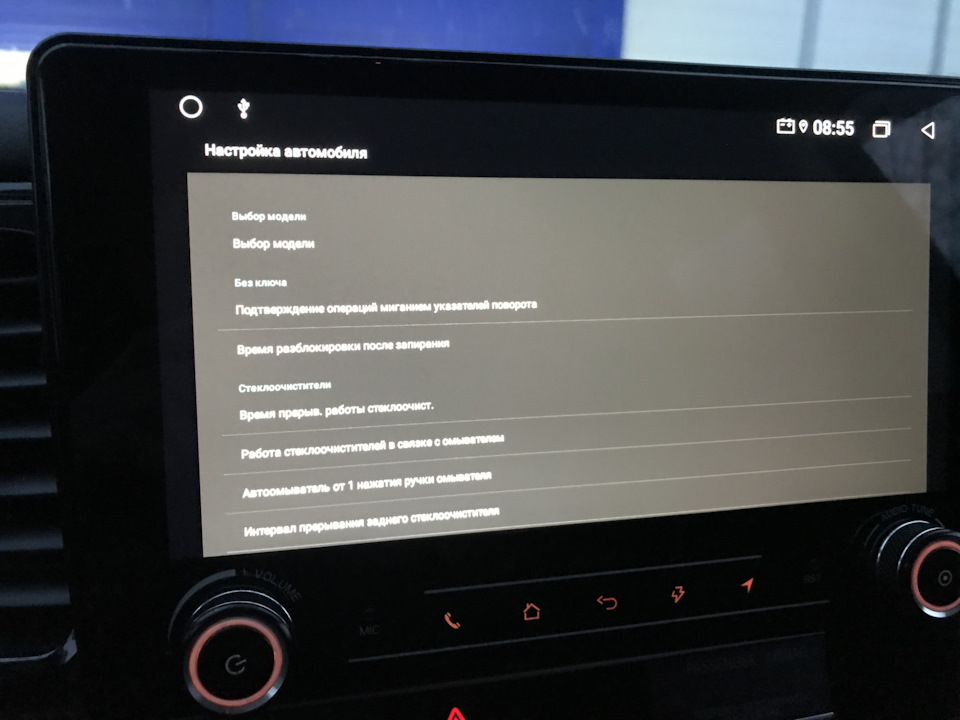

В лучших традициях управление штатными функциями Аута и даже на русском языке.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

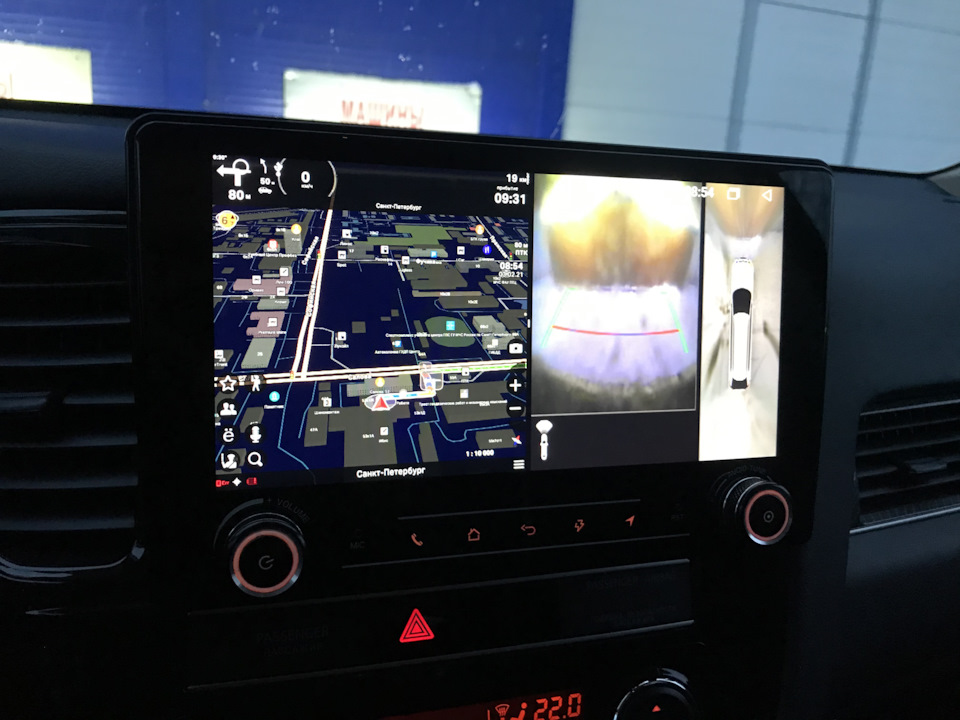

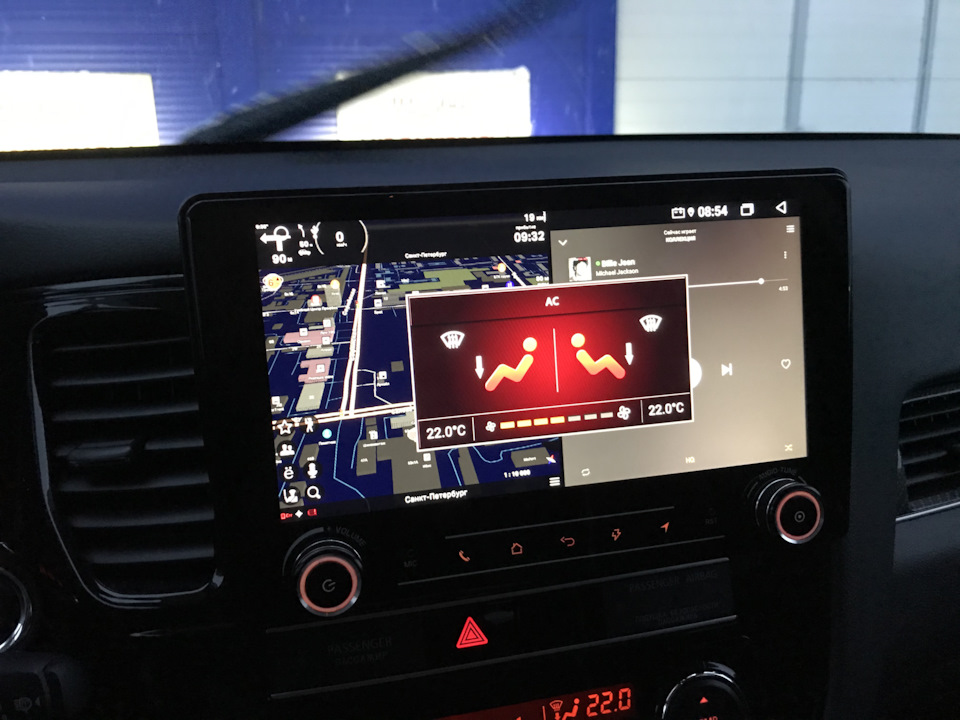

Отображение климата и работа штатного кругового обзора

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

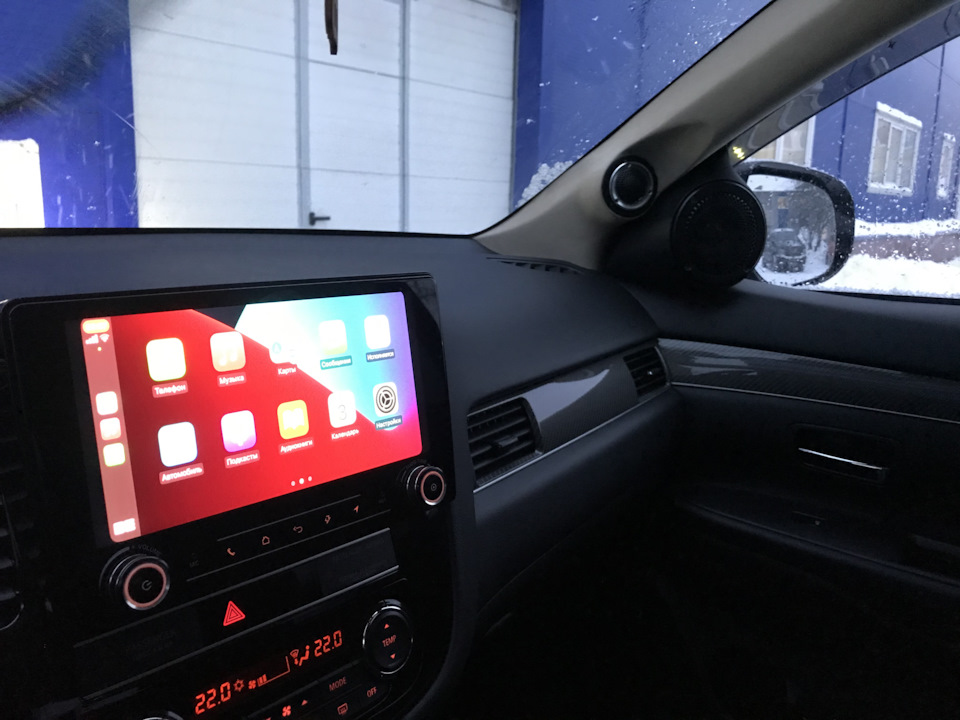

Бесплатный Carplay И только CarPlay никаких андроидавто.

Пятиканальный звук в авто. Смотреть фото Пятиканальный звук в авто. Смотреть картинку Пятиканальный звук в авто. Картинка про Пятиканальный звук в авто. Фото Пятиканальный звук в авто

Штатный лаунчер с китайской прошивкой ну и исполнение только 9.2 дюйма вместо 10 и обязательно с крутилкой громкости для удобства.
