Виды автомобильных подвесок, часть 6, зависимая подвеска
Переходим от краткого обзора отдельных деталей непосредственно к конструкциям подвесок.
Сразу скажу, что обозреть все виды подвесок нереально в принципе, так как их видов столько-же, сколько существует моделей автомобилей, в каждой конкретной конструкции есть свои нюансы и отличия, поэтому обзор включит в себя основное, базу и примеры, от которых можно будет отталкиваться и понимать, почему сделано именно так, и зачем все это нужно.
Итак, зависимая подвеска, это подвеска с жесткой осью, связывающей колеса на одной оси, основной чертой такой подвески является то, что перемещение одного колеса, вызывает изменение положения противоположного колеса оси. На данный момент времени такой тип подвески используется в грузовом и внедорожном транспорте, в легковых автомобилях его практически не используют, но до начала 21 века его можно было часто встретить в легковых автомобилях.
Помимо этого в подвесках с однолистовыми рессорами под воздействием неравномерного тягового усилия при движении по неровностям, возникают паразитные крутильные колебания, которые усугубляются мягкой подвеской силового агрегата, допускающей его проворот. Амортизаторы не в состоянии гасить эти колебания из-за маленького плеча воздействия на мост, однако если расположить амортизаторы с разных сторон моста, это благоприятно повлияет на его стабилизацию в плоскости вращения. Кроме того, некоторые производители использовали в качестве направляющего элемента стабилизатор поперечной устойчивости, который работая на сжатие и растяжение воспринимал вращающие усилия, а тяговую нагрузку уже воспринимали листы рессор, но уже без S-образного изгиба и паразитных колебаний.
Помимо тяги панара, для восприятия боковых сил иногда используют механизм Уатта. Он лишен бОльшей части недостатков тяги Панара, не вызывает боковых смещений оси при работе подвески, имеет две точки крепления к кузову, маятник-же крепится к центру оси.
Однако возможна зеркальная установка, при которой маятник крепится к кузову, а штанги к концам оси, такую схему в настоящее время можно увидеть как вспомогательную в полузависимой подвеске Opel Astra J
Расположением тяги Панара также можно влиять на подруливание задней подвески в сторону избыточной либо недостаточной поворачиваемости. Например, если тяга Панара установлена за осью, при боковых нагрузках, за счет податливости резиновых шарниров рычагов и тяг, тяга Панара немного доворачивает ось в сторону поворота, тем самым смещая поворачиваемость в сторону недостаточной. На иллюстрации из умной книги присутствует ошибка, поправил красным.
Также это работает и в зеркальном исполнении, при расположении тяги панара перед осью, она начинает способствовать избыточной поворачиваемости, что благоприятно компенсирует недостаточную поворачиваемость переднеприводных автомобилей. Кроме того, в переднеприводных автомобилях появляется возможность установить верхние реактивные тяги в направлении задней части машины, тем самым сформировав механизм Уатта, это позволяет мосту не смещаться в продольном направлении при работе подвески и и двигаться строго вертикально, кронштейны крепления тяг в этом случае устанавливаются соосно тяге Панара.
В заднем приводе такая кинематическая схема практически не используется, так как мост при работе подвески будет проворачиваться, что неблагоприятно скажется на работе крестовин карданного вала и вызовет волнообразную передачу крутящего момента в крайних положениях подвески, что повлечет за собой быстрый износ и повышенную вибрацию.
При изменении длины и взаимного расположения продольных рычагов, возможно кинематически доворачивать мост в сторону недостаточной поворачиваемости, так как при крене автомобиля рычаги подтягивают наружную от поворота сторону балки вперед.
Также тягу панара можно и никуда не смещать, дабы вообще убрать довороты задней оси и вместе с рычагами по схеме Уатта полностью исключить активную составляющую из подвески, превратив ее в «тележку», как на сааб 900
Также есть сильно упрощенные типы зависимых подвесок, в которых применяются только два продольных рычага, а восприятие вращающего усилия ложится на амортизаторы, которые для этого имеют дополнительный кронштейн
Также есть вариант, где вращающие силы, возникающие при торможении воспринимает центральная А-образная опора. Кроме того, эта опора также принимает и боковые нагрузки, благодаря чему удалось отказаться от тяги Панара, что позволило поднять центр крена и избавиться от влияния тяги на крен автомобиля, также это позволило исключить боковое смещение подвески при ее работе не прибега к механизму Уатта.
Однако эта схема обзавелась другими коварными недостатками, среди них очень большая нагруженность центральной опоры, ее шарниров и тела балки, а также чувствительность к загрузке автомобиля и изменение характера поведения подвески. Так, подруливающий эффект в такой схеме отсутствует только при условии параллельности продольных тяг дорожному полотну. При малой загрузке, когда точка крепления тяг к кузову находится выше оси колес, проявляется подруливающий эффект в сторону избыточной поворачиваемости, и он тем больше, чем выше эта точка, и наоборот, при просадки точки крепления ниже оси возникает эффект подруливания в сторону недостаточной поворачиваемости, и такое вольное поведение подвески негативно влияет на управляемость, особенно на неровной дороге.
А компания вольво извернулась по-своему, поставив два рычага один на другим, прикрепив их рядом с картером главной передачи и закрепив ответные их концы на специальном треугольном подрамнике, при этом применив тягу Панара. Спорное решение, дорогое и без видимого преимущества над другими схемами. Так как унаследовав недостатки схемы с А-образной опорой, добавились недостатки от применения тяги Панара.
Помимо всего прочего, при помощи дышло удалось полностью устранить слабоконтролируемое подруливание задней подвески при крене кузова, присущее зависимым подвескам с двумя продольными рычагами.
Ну и закончим мы последним вариантом зависимой подвески с дышлом и изогнутой осью, которая на мой взгляд является одним из самых удачных вариантов зависимой подвески, который вплотную приблизился к независимой подвеске на косых рычагах. Здесь есть все плюсы подвески с дышлом, однако отсутствует тяга Панара, ее роль переложили на установленные под углом, а не продольно, продольные рычаги.
Пожалуй закончим изучение независимых подвесок, да и лимит изображений подошел к концу. Иллюстрации использованы из книг И.Раймпеля «Конструкции автомобильных подвесок», это одна из самых толковых книг по этой тематике, а в подвесках за 30 лет революции не произошло, скорее упрощение и примитивизация, поэтому она актуальна по сей день)
Будет-ли следующая часть? Не знаю, если судить по популярности предыдущего поста в 150 плюсов, проще написать коммент про говно из трех слов, или запостить фотку с котом\хачиком, чем весь вечер придумывать и писать удобоваримый текст и искать 20+ приятных иллюстраций, первое более в почете. Второе, наверно почти никому не нужно.
Рейтинг мне вообще не нужен, но я по нему ориентируюсь и делаю выводы, и времени мне просто жалко, сорян)
Тюнеры и гонщыки! Для вас про подвеску.
Моделирование и анализ геометрических особенностей передней подвески на примере Samara.
Возникает много вопросов, а что ести так, а что если по другому. На пальцах сложно объяснить. Как говорится лучше один раз увидеть!
Развал изменяется только от хода подвески и поворота колеса, а вот схождение плавает по ухабам.
Обращать внимание на торец колеса, один красный, вторй синий.
Анимация работы подвески Lada Samara, кастер 2гр. (чёткий сток)
Анимация подвески Lada Samara с провставкой шаровой опоры 22мм, кастер 2гр.
Анимация работы подвески Lada Samara, кастер 6.5гр. (наверное предельный)
Анимация работы подвески Lada Samara, короткие рулевые тяги, кастер 6.5гр. (короткие тяги используют некоторые гонщики)
Так-же советую к ознакомлению ТЫЦ Не задавайте глупых вопросов, перейдите по ссылке, там все разжёвано от профи!
Комментарии 80
Кто бы еще объяснил в чем подвох…
По ссылке читал? Коментарии читал? Вопросы?
По ссылке читал, правда бегло, комменты некоторые тоже. Интересует как подвеска меняет свойства из за изменения клиренса. И что надо делать чтоб снизить негативные моменты…
Подвеска на уровне «лёгкий тюнинг» ещё будет «ровной».
Под какие цели доработка?
Если для себя, поставь «подрамник АвтоПродукт с жёсткими рычагами», там нет краба и передний шарнир ниже. Пружины хорошие, мартёры.
Цели доработки — клиренс — 80, для быстрой гражданской езды. Просто интересен сам механизм работы…
Прочесть и осмыслить за вас я не смогу

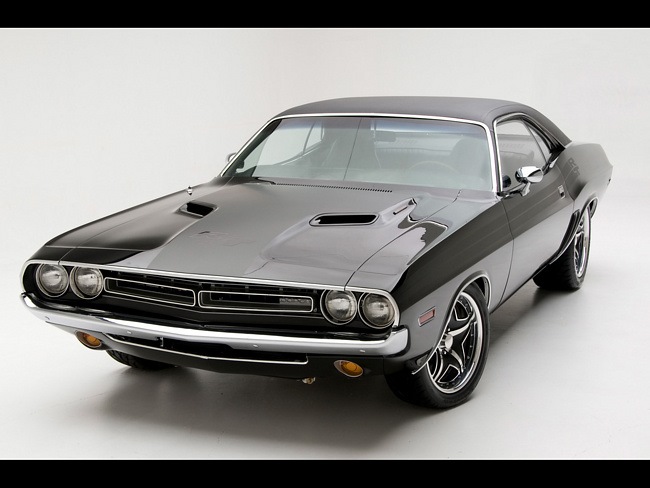

Фига!)чет я такой самары не видел как на 1-ой картинке)нехилая самара с пихлом 7 литров.И причем тут
Dodge Challenger 1970 тоже не вьехал
Спасибо за анимацию — показательно!
А вообще удивляюсь, почему до сих пор никто прогу не накатал по этой части…
Интересно ведь было бы посчитать — каков увод от «ударноого руления», например, при переносе сошки вниз на 30мм и проставки под шаровую тоже 30мм — не могу в голове представить все ли будет скомпенсировано…
Или как скомпенсировать тот самый кастор? (кроме опоры со смещенным центром)
Прожка точно не ко мне))
Я без намека.
Это так… в космос запрос 🙂
А в чем делал анимацию если не секрет?
Спасибо!:) Отличный пост получился, идея отличная, половина «тюнеров» даже не понимают для чего нужны некоторые девайсы продаваемые на авторынках и магазинах. Есть еще одна забавная тема про занижение и как следствие появление обратного угла рычага относительно горизонтальной плоскости.
Лучше от горизонтали уйти, чем проставку ставить.(
С этим не могу не согласиться, мне где-то попадались стойки с более низким расположением рулевых сошек это по идее должно компенсировать проставку на шаровой, только вот с размерами нужно собирать все качественно какая проставка такое и смещение.
Возможно, давно это было уже не помню точно:)
С этим не могу не согласиться, мне где-то попадались стойки с более низким расположением рулевых сошек это по идее должно компенсировать проставку на шаровой, только вот с размерами нужно собирать все качественно какая проставка такое и смещение.
Бред какой-то! Причём тут заниженная сошка и проставка род шаровую?
Подвеска это одна сложная система состоящая из треугольников и параллелограммов если ты например вставляешь какую либо проставку или удлиняешь какой либо рычаг геометрия меняется, параллелограмм становится трапецией и колесо при качении начинает поворачивать, менять схождение, либо развал, начинается подруливание, машина так и норовит куда нибудь повернуть, либо наоборот не хочет поворачивать. Все просто)
Ты не ответил на мой конкретный вопрос!
Ответ на твой вопрос в самом посте, посмотри нормально ролики.
Нижний рычаг и рулевая тяга это и есть тот самый параллелограмм который становится трапецией при установке проставки и что бы этого избежать, сошку тоже нужно опускать, либо поднимать рулевую рейку.
Это фуфло смотреть?
Проставка корректирует положение рычага при занижении подвески.
А сошка — положение рулевых тяг.
Вот это Вы меня разочаровали…
То есть анимация тебе понравилась (проставки)?
Да — в этом видео и есть суть.
А фраза типа: «Проставка корректирует положение рычага при занижении подвески.
А сошка — положение рулевых тяг.» говорит о том, что у Вас нет желания понять как работает это вся «кухня»
Проставка таки корректирует положение рычага при занижении подвески, но не относительно горизонта, а относительно рулевых тяг.
Поставив проставки под шаровую опору без изменения высоты сошки — получаем то, что показано на видео №2.
Соответственно изменив высоту сошки без проставок под шаровую — получим обратный, но тоже не допустимый, эффект.
У меня сраный планшет, не могу набрать нормальный ответ… 🙂
Да — в этом видео и есть суть.
А фраза типа: «Проставка корректирует положение рычага при занижении подвески.
А сошка — положение рулевых тяг.» говорит о том, что у Вас нет желания понять как работает это вся «кухня»
Проставка таки корректирует положение рычага при занижении подвески, но не относительно горизонта, а относительно рулевых тяг.
Поставив проставки под шаровую опору без изменения высоты сошки — получаем то, что показано на видео №2.
Соответственно изменив высоту сошки без проставок под шаровую — получим обратный, но тоже не допустимый, эффект.
Благодаря проставкам, у меня рычаг наклонен вниз и это правильно! В небольшом крене увеличивается развал и немного колея. Не буду расписывать про остальную геометрию … Для меня было важно получить правильную работу рычага.
Для того, чтобы уйти от динамического схождения надо ещё и рейку перенести.
Странный планшет! По 2 буквы нажимаю…
Познавательная анимация механизмов и устройств
Карданово соединение (шарнир Гука).
В автомобиле карданный вал служит для передачи крутящего момента от коробки передач (раздаточной коробки) к ведущим мостам в случае классической или полноприводной компоновки. Также используется в травмобезопасной рулевой колонке для соединения рулевого вала и рулевого исполнительного механизма (рулевого редуктора или рулевой рейки).
Четырехтактный двигатель внутреннего сгорания:
(1-впуск, 2-сжатие, 3-рабочий ход, 4-выпуск)
Рядный четырехцилиндровый двигатель внутреннего сгорания:
Двухтактный двигатель внутреннего сгорания с глушителем:
Роторно-лопастной двигатель внутреннего сгорания:
Роторно-поршневой двигатель внутреннего сгорания (двигатель Ванкеля):
Бесшатунный двигатель Вуля:
Электродвигатель. При включении в сеть в статоре возникает круговое вращающееся магнитное поле, которое пронизывает короткозамкнутую обмотку ротора и наводит в ней ток индукции. Отсюда, следуя закону Ампера, ротор приходит во вращение
Двигатель Стерлинга. тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания.
Работа парового двигателя:
Паровая машина для откачивания воды из шахты:
Это знакомо всем девушкам, наверное))) Швейная машинка:
Принцип работы пейнтбольного маркера:
Механизм перезарядки пистолета:
Бортовое орудие на эсминцах:
Бесшатунный двигатель Фролова (в этом двигателе нет коленвала):
Мальтийский механизм (механизм прерывистого движения). Основное применение механизм получил в кинопроекторах в качестве скачкового механизма для прерывистого перемещения киноплёнки на шаг кадра.
Шарнир равных угловых скоростей. Используется в системах привода управляемых колёс легковых автомобилей с независимой подвеской и, реже, задних колёс.
Схема работы атомной электростанции с двухконтурным водо-водяным энергетическим реактором. Энергия, выделяемая в активной зоне реактора, передаётся теплоносителю первого контура. Далее теплоноситель поступает в теплообменник (парогенератор), где нагревает до кипения воду второго контура. Полученный при этом пар поступает в турбины, вращающие электрогенераторы. На выходе из турбин пар поступает в конденсатор, где охлаждается большим количеством воды, поступающим из водохранилища.
Компенсатор давления представляет собой довольно сложную и громоздкую конструкцию, которая служит для выравнивания колебаний давления в контуре во время работы реактора, возникающих за счёт теплового расширения теплоносителя.
Принцип работы кольцевого замкового устройства, которое используется в парашютах:
Схема действия гейзера. Деятельность гейзера характеризуется периодической повторяемостью покоя, наполнения котловинки водой, фонтанирования пароводяной смеси и интенсивных выбросов пара, постепенно сменяющихся спокойным их выделением, прекращением выделения пара и наступлением стадии покоя.
Схема работы женской логики. Данный механизм широко распространен среди некоторых особей женского пола.
Подвеска спортивного автомобиля. Часть #1: теория
Начиная рассказ про подвеску спортивного автомобиля, особое внимание нужно уделить амортизаторам.
У всех на слуху такие фирмы, как Reiger, Ohlins, Proflex, EXE-TC, KW, TEIN, KONI, AST и другие. Часть производителей специализируются на ралли, часть на кольце. Кто-то делает подвески для тюнинга. Есть и менее известные производители как с простыми, так и с очень сложными и дорогими продуктами.
У всех достойных производителей самым сложным элементом подвески является амортизатор, именно он либо позволяет быстро ехать, либо нет.
В чем состоит задача амортизатора? В способности гасить колебания кузова автомобиля при движении по различным покрытиям. Если амортизатор не справляется – машина слишком раскачивается. Если амортизатор слишком жесткий – машина «подпрыгивает». Но это слишком просто. На самом деле, амортизатор должен по-разному работать в разных условиях, обеспечивая постоянство контакта колеса с дорогой и не передавая излишние колебания на кузов.
В обычных автомобилях сейчас широко используются двухтрубные газо-масляные амортизаторы. Они компактны, просты в изготовлении и служат достаточно долго. Из минусов можно отметить то, что газ смешан с маслом, при активной работе идет нагрев и появляются пузыри. Все это ухудшает стабильность работы.
Спортивный амортизатор, во-первых, должен позволять быстро ехать. Во-вторых, он должен быть надежным. Поэтому «размер не имеет значения». Спортивный амортизатор больше.

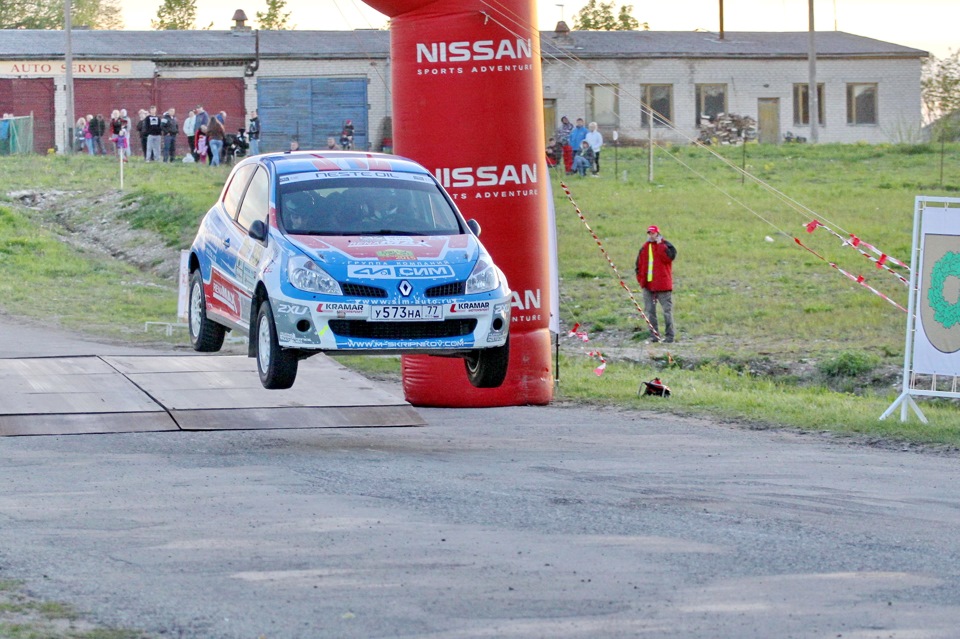

Вот пример того, как работает раллийная подвеска. Короткий кусочек видео.
Если кто бывал на гонке «Южный Урал», тот знает, насколько это покрытие требовательное. Нам удавалось несколько лет там выигрывать и занимать призовые места, в том числе благодаря правильно сконструированной и настроенной подвеске.
Размеры и варианты исполнения.
В спортивном амортизаторе гораздо больший объем масла, поэтому он более громоздкий и имеет выносную камеру, резервуар. Наличие выносного резервуара позволяет увеличить рабочий ход амортизатора, т.к. газ и разделительный поршень не находятся на оси движения штока амортизатора. Иногда выносной резервуар выполнен на гидравлическом шланге. В этом случае резервуар крепится где-то в подкапотном пространстве или в багажнике автомобиля. Некоторые амортизаторы выполнены с резервуаром, жестко закреплённым к корпусу в нижней части (рюкзачного типа). Все зависит от конструкции и компоновки. В любом случае суть одна. Больший объем масла внутри – большая стойкость к продолжительным нагрузкам с разной амплитудой и как следствие, меньший нагрев. Большая стойкость, в данном случае – отсутствие эффекта вспенивания масла и потери рабочих характеристик. Гонка может быть и в пустыне, где температура на улице плюс 40-50 градусов.
Также в выносном резервуаре имеется отсек для закачки инертного газа (как правило, азота), который имеет низкий коэффициент расширения при нагреве, что обеспечивает практически одинаковую характеристику газового подпора во всем диапазоне работы.
Часто спортивная подвеска выполнена «перевернутой», а именно шток амортизатора «спрятан» внутри стойки, т.е. находится внизу. Из явных плюсов:
— на шток нет изгибающих нагрузок,
— на шток нет внешнего механического воздействия, т.к. не летят камни, пыль, влага.
То есть, когда вы смотрите через витки пружины и видите полированную трубу большого диаметра – это только корпус амортизатора, который по тефлоновым направляющим скользит в корпусе стойки.
Алгоритмы работы амортизаторов
Работа амортизатора обычного автомобиля осуществляется практически по линейным зависимостям, а именно, чем выше колебания в подвеске, тем выше сопротивление перемещению поршня. Но любой гражданский амортизатор имеет ограничение по работе гидравлики, и при скоростях перемещения поршня около 2 м/c амортизатор «пробивает», гидравлика не справляется.
Спортивный амортизатор рассчитан на гораздо большие нагрузки. К тому же есть принципиальная разница в базовом алгоритме работы амортизаторов на скользких (гравий, грунт, снег) и твердых (асфальт, особенно кольцевой) покрытиях.
В ралли автомобиль постоянно скользит и задача подвески – обеспечить максимально возможный контакт всех колес с поверхностью дороги в скольжении.
В кольце автомобиль движется без явных скольжений, на пределе сцепления шины с полотном, и в этих условиях важно максимально нагрузить опорное колесо, перемещая на него вес.
В гражданском же автомобиле задача сделать езду предельно комфортной, максимально уменьшив колебания кузова.

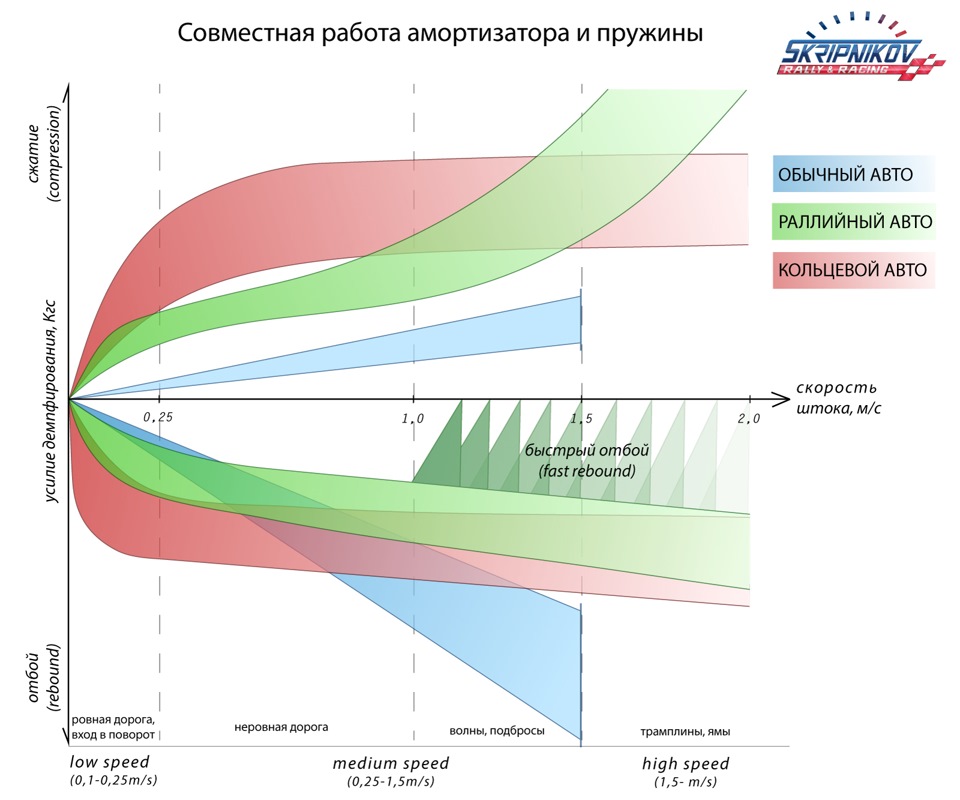

На рисунке ниже схематически показаны алгоритмы работы подвески (пружина и амортизатор) на гражданском, раллийном и кольцевом автомобиле. Эскиз графика создан исключительно для наиболее наглядной иллюстрации различных процессов, это не результаты замеров на стенде конкретных амортизаторов.
Здесь хочу остановиться подробнее и разобрать работу каждого типа подвески в различных условиях для разных характеристик.
Сжатие – способность подвески сжиматься при внешнем воздействие на колесо. Обратите внимание, насколько абсолютные величины по сопротивлению сжатию для кольцевого автомобиля больше, чем для раллийного, при скорости штока до 1 м/c. Это важно для понимания анализа ниже.
Диапазон 1 (см. рисунок) – «Low speed» или низкая скорость перемещения штока поршня. Пусть это будут скорости от 0 до 0,25 м/c. На практике это движение по ровной дороге или вход в поворот.
Кольцевой автомобиль должен быть пропорционально жестким в этом режиме. Вся энергия должна уходить в разгон или поддержание скорости, а не теряться на «отработку» раскачки. Если на входе в поворот подвеска мягкая на сжатие, то выберется весь ход амортизатора (который достаточно короткий) и машину «сорвет».
Раллийный автомобиль здесь должен быть гораздо мягче кольцевого, и сопротивление на сжатие должно быть небольшим для обеспечения максимального пятна контакта колес с дорогой и постоянного плавного перераспределения веса. Если на входе в поворот подвеска будет сильно сопротивляться приходу веса на колесо, то автомобиль «сорвет», а не «загрузит».
Диапазон 2а – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1 м/c.
Для кольцевого автомобиля задача – уменьшить сопротивление сжатию, т.к. любая неровность может начать его подбрасывать и разбалансировать. Конструктивно усилие уменьшить практически невозможно (только сложной системой клапанов с электронным управлением), поэтому сопротивление сжатию стараются сохранить хотя бы на постоянном уровне.
На неровной дороге сопротивление сжатию для раллийного автомобиля растет пропорционально самим неровностям, но график пока не резкий.
Диапазон 2b – «Medium Speed», скорость перемещения штока поршня от 1 до 1,5 м/c.
Волны, подбросы и поребрики – враги кольцевого автомобиля. Характеристику в этом диапазоне стараются также сохранить ровной.
В ралли кочки и волны на траектории это норма. Сопротивление сжатию (усилие демпфирования) увеличивается достаточно сильно и пропорционально. Чем больше кочка или подброс, тем лучше подвеска должна сопротивляться перемещению колеса в арку.
Диапазон 3 – «High Speed», скорость перемещения штока поршня от 1,5 м/c и выше.
Малоактуально для кольца, разве что в случае внезапного наезда на высокий поребрик.
А вот тут начинается то, за что все любят ралли: полеты и трамплины! На некоторых спецучастках автомобиль проводит в воздухе не меньше времени, чем на земле. Усилие на шток поршня при приземлении очень большое, соответственно скорость перемещения резко растет – как видно на рисунке – кривая сжатия имеет резкий рост. При приземлении подвеску не должно «пробить», раллийный автомобиль должен «прилипать» к дороге. Этот эффект достигается и за счет правильной характеристики сжатия.
Отбой – способность подвески выталкивать колесо при потере пятна контакта. Это может быть как отрыв колеса при прыжке, так и наезд на яму. Отбой также вступает в работу, когда колесо сначала на кочке ушло в арку. Его тоже нужно вытолкнуть, вернув на землю и обеспечив контакт.
Вообще, настройка отбоя это всегда компромисс, тема неоднозначная. Если сопротивление отбою настроено слишком мягко, то возникает раскачка автомобиля, т.к. колесо слишком энергично выталкивается. Если сопротивление отбою слишком велико, колесо «подвисает» и не возвращается на землю. А дальше может возникнуть эффект «сбора» подвески, когда сопротивление отбою значительно превышает динамическую характеристику пружины и подвеска перестает отрабатывать.
В кольце сопротивление отбою масштабно всегда выше, т.к. используются более жесткие пружины.
Диапазон 1 – «Low Speed», скорость перемещения штока поршня от 0 до 0,25 м/c.
При движении по относительно ровной дороге (кольцо) задача отбоя «успокоить» колесо при наличии жесткой пружины, поэтому величина сопротивлению отбоя очень высокая при практически нулевой скорости хода штока. То есть пружина всегда стремится вытолкнуть колесо, гидравлика удерживает, компенсируя жесткость.
В ралли характеристика похожа, но диапазон сдвинут пропорционально мягкости пружины.
Диапазон 2 – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1,5 м/c.
Идеология базово одинакова. При движении по неровностям, волнам и кочкам пружина стремится вытолкнуть колесо и неподрессоренную массу для возврата в пятно контакта, сопротивление отбою не должно мешать ей это сделать, поэтому по графику характеристика практически не растет. Разве что в ралли сопротивление увеличивается в абсолютном значении при больших неровностях.
В диапазоне быстрых скоростей тенденция такая же.
Как все просто в теории и как сложно порой настроить автомобиль!
Но это еще не все. Помимо трех характеристик (отбой, медленное сжатие, быстрое сжатие), которые мы можем самостоятельно регулировать в достаточно широком диапазоне, подбирая настройки под ту или иную трассу и погодные условия, у продвинутых спортивных амортизаторов бывают еще две системы с регулировками: быстрый отбой (fast rebound) и гидробуфер (сжатие).

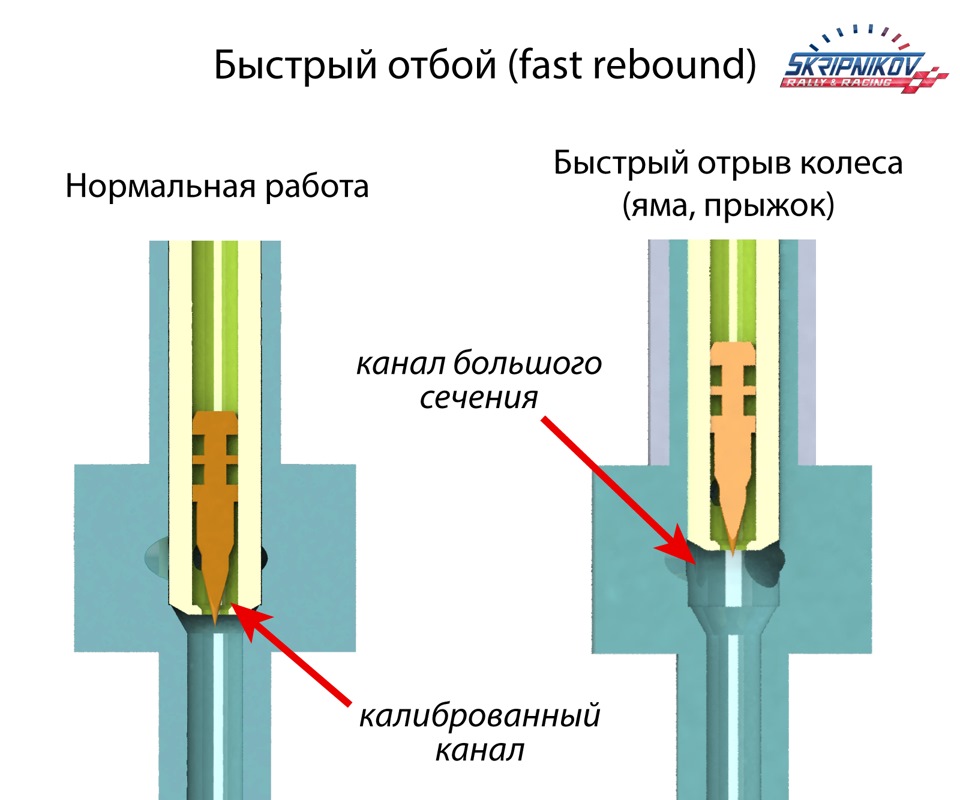

На чертеже видно, что при нормальном режиме работы амортизатора (движение по дороге) работает калиброванный канал. Именно он определяет работу амортизатора на отбой. Вращая регулировку на штоке сверху между тестовыми заездами можно изменять проходное сечение, перемещая конус вверх или вниз. Тем самым подбирается наилучшее постоянно проходное сечение, что гарантирует наилучшую работу подвески по отбою на конкретной дороге в данных условиях.
Если же автомобиль прыгает, и особенно если прыжок высокий, но короткий по времени, то за время полета колесо не успевает полностью выйти из арки (не выбран весь ход отбоя) и приземление получается очень жёстким, потому что именно на такое же расстояние будет сжиматься подвеска при приземлении.
Но есть ноу хау. При резком перемещении штока поршня открывается канал большего сечения, вся жидкость моментально получает свободу движения из одной полости в другую и колеса как бы «выпадают» сами под силой тяжести (работа системы на рисунке усилия демпфирования показана черными линиями).
Машина без проблем продолжает ускорение, поскольку полный ход сжатия амортизатора дает возможность «отработать» приземление.
Стоит хоть раз попробовать проехать с такой подвеской, ощущения изнутри непередаваемые. Кажется, ты совсем не прыгаешь, а когда тебе показывают фото, ты не веришь своим глазам – ты летишь и достаточно высоко.
Вы сталкивались с тем, что подвеска пробивается при слишком жестком приземлении или наезде на препятствие? Каким бы большим не был ход сжатия, порой его недостаточно. Инженеры придумали систему, которая называется гидробуфер. Это дополнительный гидравлический демпфирующий элемент, состоящий из клапана и поршня и установленный ближе к концу хода сжатия. При высокой скорости движения штока, когда на ход сжатия остается от 30 до 60 мм, он включается в работу и сопротивление сжатию резко возрастает, тем самым шансы пробить подвеску, получить жесткий подброс автомобиля при наезде на препятствие или пробить колесо сильно уменьшаются.
Исполнение такого элемента может быть разным, но цель у всех одна. У TEIN она называется “H.B.S. – Hydraulic Bump Stopper”, у Reiger – “Double Piston”. Нужная и полезная опция для современного спортивного автомобиля.
Статическая функция пружины – поддержание высоты кузова автомобиля относительно дороги, динамическая – обеспечение плавности его перемещения при движении. В принципе, все просто. Упругий элемент подвески, в профессиональной терминологии – витая цилиндрическая пружина сжатия.
Не буду вдаваться сильно в подробности на тему пружин, т.к. все можно прочитать в интернете. Выделю только самое необходимое.
Обычно используется пружина постоянной жесткости, реже с переменным витком.
Тенденция последних десятилетий в автомобильном спорте – это более мягкая пружина, т.к. инженеры далеко продвинулись в разработках гидравлики амортизаторов и теперь могут добиваться энергоемкости именно амортизатором, а не пружиной.
В кольце обычно используют пружины жесткостью 70-150 Н/мм, в ралли 25-50 Н/мм на гравии и 50-90 Н/мм на асфальте. Конечно, это не догма, пружины могут быть и другой жесткости.
Helper или подпружинник
Я раньше и сам считал, что маленький подпружинник в подвеске служит для улучшения ее работы в строго определенном диапазоне. На самом деле его первая задача – это не давать «вывешиваться» основной пружине при максимальном ходе отбоя, что особенно актуально для асфальтовых настроек, когда машина низкая. Часто конструктивно невозможно разместить основную пружину нужной длины, не задирая автомобиль, и рабочий ход подвески получается больше рабочего хода пружины. Подпружинник обычно мягче пружины в несколько раз и не должен влиять на работу стойки. В статическом состоянии он полностью сжат.
3. Стабилизатор поперечной устойчивости
Служит для минимизации кренов автомобиля в поворотах.
При крене автомобиля без стабилизатора центр масс (к которому прикладываются векторы ускорений) уходит наверх и смещается наружу, что негативно влияет на устойчивость автомобиля. Вообще, работа с точкой g-force – это сложная инженерно-практическая тема, не буду ее сейчас касаться, это повод для отдельного разговора.
Но есть и ряд негативных факторов при использовании стабилизатора.
Стабилизатор не дает разгружаться внутреннему колесу в повороте, что порой делает машину «недостаточной» на входе в поворот. Могут появляться дополнительные демпфирующие силы.
Если перевести в практическую плоскость, чем больше «зацеп», тем жестче нужен стабилизатор. Если двигаться по голому льду на нешипованном колесе, стабилизатор лучше отключить.
Обычно усилие сопротивления у стабилизатора неодинаково во всем диапазоне его работы. То есть сначала он работает мягко, по мере его скручивания усилие увеличивается.

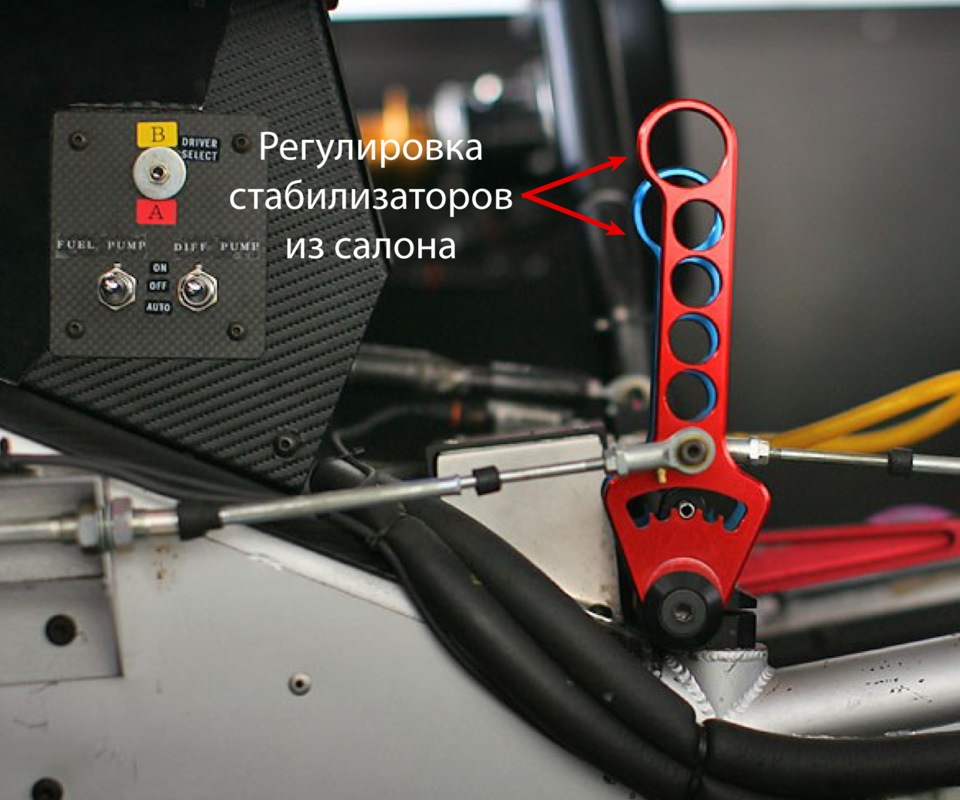

Стабилизаторы бывают съемными и не съемными, регулируемыми и с постоянной жесткостью. В современныx раллийных автомобилях категории R омологируются по несколько стабилизаторов разной жёсткости для передней и задней оси. На тестах подбираются комбинации под конкретные условия. Но использование активных или регулируемых стабилизаторов запрещено, и сейчас уже не только в ралли. До введения запрета использование стабилизатора с механической регулировкой из салона (да, бывают и такие) позволяло, если пошел дождь посредине гонки, перевести его в самое мягкое положение прямо на ходу.
4. Верхняя опора стойки амортизатора
На гражданском автомобиле она выполнена из резинового материала с металлической обоймой. В центре стоит подшипник качения, чтобы шток амортизатора мог вращаться при повороте колеса автомобиля.
В спортивном автомобиле верхняя опора часто выполнена полностью из металла, без упругих элементов. Лишние упругие колебания тут ни к чему. В центре шарнир сферический, т.к. стойка амортизатора за счет кинематики подвески вращается в трех плоскостях, и подшипник качения работал бы на излом.

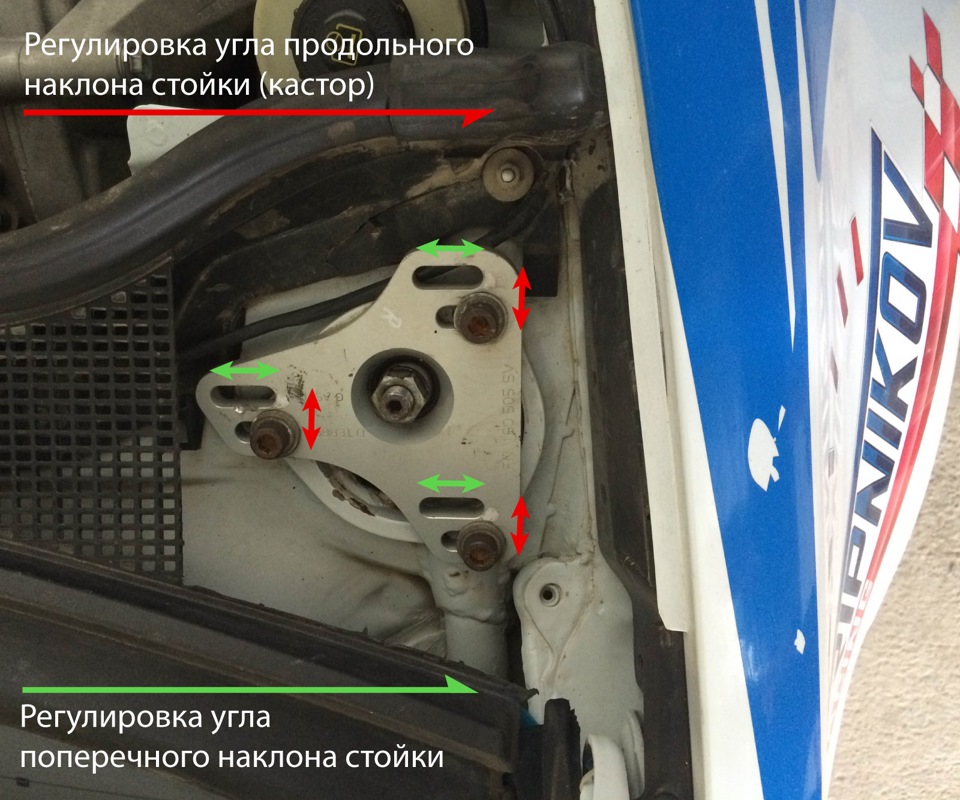

Часто опора имеет регулировку, и дает возможность изменять продольный (кастор) и поперечный углы наклона стойки.
5. Параметры схождения и углы развала колес
Закончить первую часть я бы хотел, сказав пару слов про углы. Каждый из нас хотя бы раз сталкивался с регулировкой углов схождения и развала.
Для кольцевых автомобилей нужен больший угол развала, т.к. автомобиль движется по дуге поворота без скольжения, и, таким образом, мы можем обеспечить большее пятно контакта.
В ралли, наоборот, автомобиль скользит и чем «прямее» стоит колесо, тем больше пятно контакта. Конечно, абсолютно прямо колесо не ставится, небольшой угол развала есть всегда.
Схождение колес может влиять на прямолинейность движения автомобиля при разгоне. Если спереди выставлено расхождение, автомобиль будет «рыскать», но при этом более охотно заезжать в поворот в начальной фазе – входная поворачиваемость будет избыточной.
Если полноприводный автомобиль не стабилен на дуге поворота в небольшом скольжении и норовит «поехать боком», увеличение схождения задних колес поможет ему двигаться по дуге строже.
Иными словами, «углы» (схождение, развал, кастор) – это переменные параметры для разных погодных условий и разных трасс. Углы порой дают даже больше, чем щелчки настроек на амортизаторах.
Более того, углы схождения и развала влияют друг на друга. При больших отрицательных значениях углов развала нужно выставлять расхождение, т.к. иначе при прямолинейном движении колесо автомобиля будет стремиться внутрь по принципу катящегося «бочонка».
Вот мы и перешли плавно ко второй, практической части рассказа о работе подвески Renault Clio R3 Maxi на гравийном и снежно-ледовом покрытиях и особенностях ее настройки. Но это уже в следующей публикации, которая выйдет через неделю-две.
Надеюсь, у меня получилось рассказать про особенности подвески спортивного автомобиля понятным и несложным языком. Пост получился объемным, но надеюсь, легко читаемым.
