Радиальное или нет?!

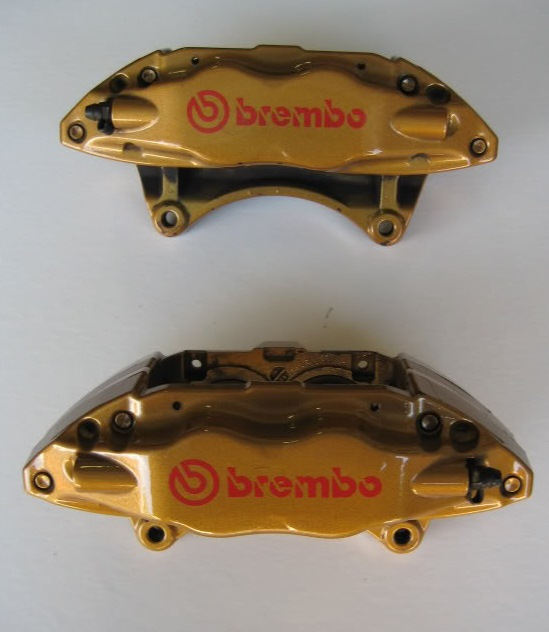

Парни! Я в тормозах новичок… Скажите, какой вариант крепления суппортов к поворотному кулаку предпочтителен? Радиальный или обычный с ушами? В чем преимущества и недостатки каждого? Кроме удобства монтажа

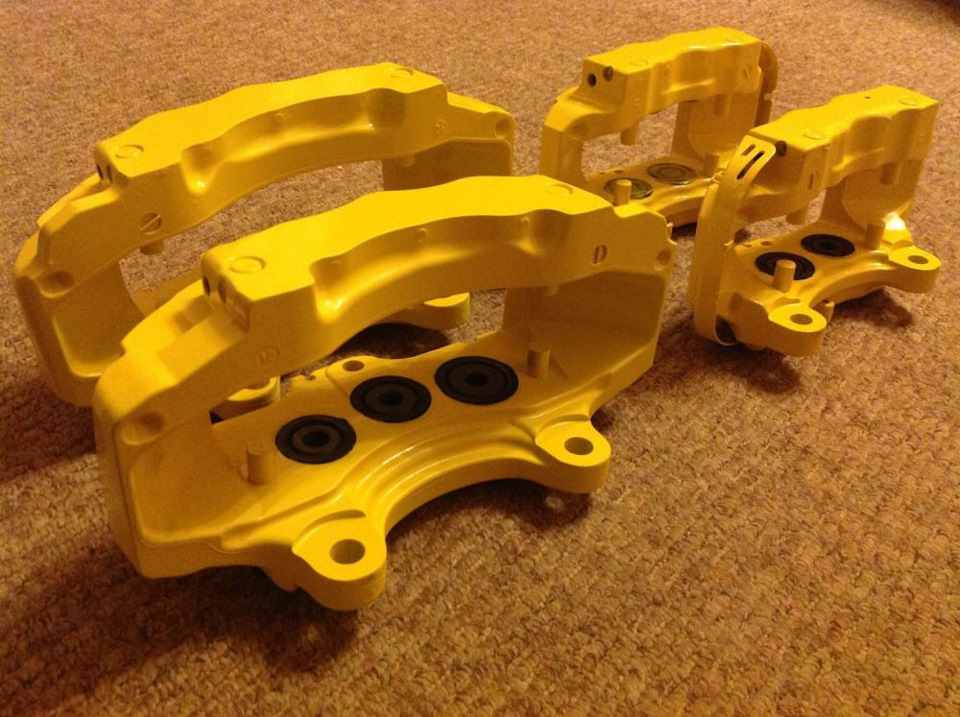

Или радиального варианта вприроде не существует и его просто допиливают на суппортах, спилив стоковые уши крепления?
Буду благодарен!
Еще какой диаметр дисков подходит (от до) для 6-ти и 4-х поршневых суппортов. Или единого рецепта нет? И все зависит от каждого конкретного суппорта. Рассматриваю брембо
И как ручник организовать при стоке на троссе при замене задних суппортов?
По сообществу поискал, пока не нашел для себя решения
Метки: вопросы по брембо
Комментарии 32
Радиальные в природе есть например Хонда легенд или порш 911. Если уши суппорта не мешают, то ставят через переходники с обычными ушами. Диск тормозной только под конкретный суппорт авто и пожелания(зависит от диаметра колесных дисков, если например большие колёса покупать не хочется, а воткнуть тормоза от кайена желание есть, тогда пилят уши чтоб сдвинуть суппорт ближе к ступице).
добрый день
Если просто то радиальные — позволяют без особых затрат «менять» DIA тормозного диска
Как это выглядит?
pbbrakes.com/opel-astra-j…-front-big-brake-kit.html
Это чтобы посмотреть как должно выглядеть Ваша система.
Сильно подозреваю купить очень дорого (также как и мне поэтому строю сам из «узлов» WilWood)
В любом случае удачи и знаний!
радиалки, максимально универсальные!
Да, это теперь я понял!
радиалки, максимально универсальные!
Я так понимаю ты занимаешься продажей суппортов?
А адаптеры изготавливаете? Установкой занимаетесь?
Без разницы, с ровными руками ЛЮБОЙ сюппорт на ЛЮБОЙ кулак можно одеть…
Вот тут доступно по твоему вопросу
www.drive2.ru/o/b/981692

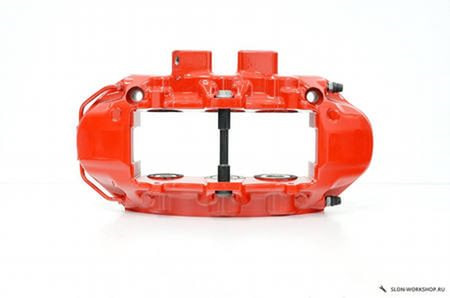

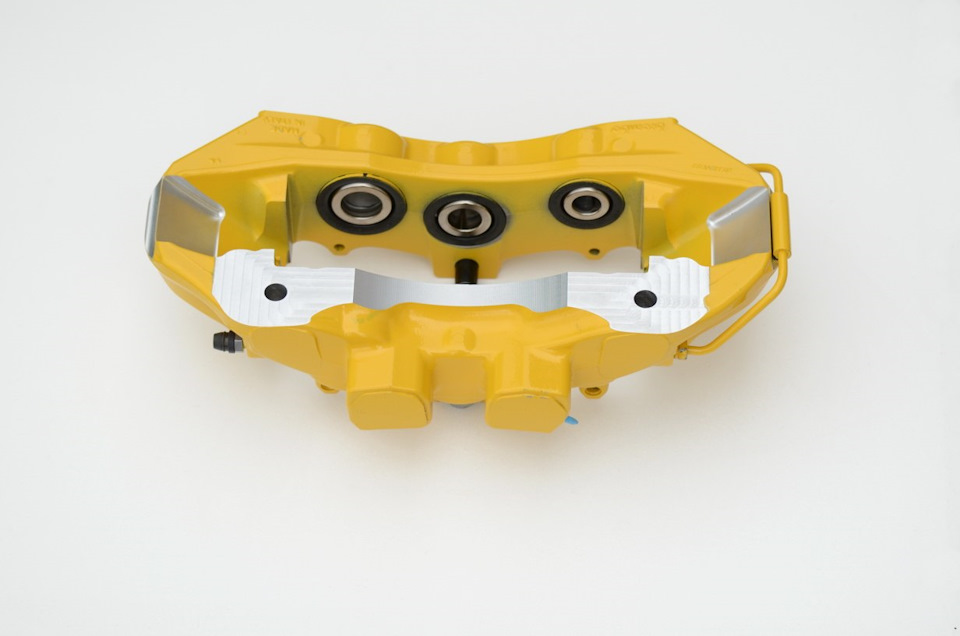

Тут и спорить не с чем. Радиальное рулит. Суппорта такие есть с завода. Поставить можно всюду без колхоза и в относительно маленькие деньги. Легче продать. (хотя тут спорно — полно народу ведется на надпись брембо вне зависимости от того что суппорта с ушами и втаранить этот колхоз на их машину будет ой какой проблемой). Но они и стоят дороже.
В конце концов снять их с кулака при очередном техобслуживании и то легче и приятней чем ушастые.
В остальном суппорта надо подбирать с учетом параметров ГТЦ. Нельзя просто так взять и воткнуть суппорта с эффективной площадью поршней в несколько раз больше чем были раньше — получится ерунда. Ну и перед/зад тоже должны быть сбалансированны. Блок того же АК-100 тебе тут уже посоветовали к изучению. У него там есть теория.
если гтц дюймовый+ все будет ок. переделка под радиалку уже массово, ездит годами и все ок
Тут и спорить не с чем. Радиальное рулит. Суппорта такие есть с завода. Поставить можно всюду без колхоза и в относительно маленькие деньги. Легче продать. (хотя тут спорно — полно народу ведется на надпись брембо вне зависимости от того что суппорта с ушами и втаранить этот колхоз на их машину будет ой какой проблемой). Но они и стоят дороже.
В конце концов снять их с кулака при очередном техобслуживании и то легче и приятней чем ушастые.
В остальном суппорта надо подбирать с учетом параметров ГТЦ. Нельзя просто так взять и воткнуть суппорта с эффективной площадью поршней в несколько раз больше чем были раньше — получится ерунда. Ну и перед/зад тоже должны быть сбалансированны. Блок того же АК-100 тебе тут уже посоветовали к изучению. У него там есть теория.
а как подсчитать, хватит ли ГТЦ и вакуумника или нет?
Комплект для astra opc включая гидроблок ECS. Инженеры знали все характеристики автомобиля, сделали расчёт, настроили. Либо если бюджет не позволяет, то увеличить размер тормозов в равном соотношении. (процентов на 15).
Дисковые тормоза на мотоциклах: всё, что вам нужно о них знать
Чтобы представить, как работают дисковые тормоза, зажмите монетку между большим и указательным пальцами. Монетка — это диск, соединенный с колесом мотоцикла, пальцы, удерживающие монетку – тормозные суппорты, кончики пальцев – тормозные колодки, а усилия пальцев, сжимающих монетку – гидравлика тормозной системы, за счет которой все и работает. Теперь, когда мы разобрались в устройстве тормоза, поговорим о различных типах дисков и суппортов, применяемых в подобных системах.
Тормозные суппорты и их типы
Тормозной суппорт находится над тормозным диском. В нем закрепляются тормозные колодки: они прижимаются к дискам гидравлическими цилиндрами каждый раз, когда вы нажимаете на педаль тормоза и масло из бака поступает к устройству. В зависимости от необходимого тормозного усилия, цилиндры могут быть изготовлены из пластика, алюминия или хромированной стали.
По типу конструкции
Моноблочные — изготовлены в виде единой литой детали. Такие суппорты прочнее, но дороже в изготовлении.
Составные — состоят из двух половин, соединенных болтами. Они имеют меньшее сопротивление изгибу при нагрузке, но дешевы в изготовлении и проще в серийном производстве.
По типу крепления
Плавающие и неподвижные
Если вернуться к примеру с монеткой, у плавающих суппортов цилиндр будет только с одной стороны. Например, если цилиндр будет располагаться со стороны вашего большого пальца, он будет оказывать усилие сначала на монетку, а потом на указательный палец. При торможении такой суппорт сдвигается вбок, чтобы тормозные колодки сжались.
Неподвижные суппорты не перемещаются относительно диска, и поэтому менее снисходительны к отклонениям формы диска. Неподвижный суппорт позволяет использовать несколько цилиндров парами — обычно это два, четыре или шесть цилиндров, в отличие от одного или двух в плавающем суппорте. Он позволяет развивать большее сжимающее усилие и распределяет его одновременно и равномерно на обе стороны диска. В нашем примере оба пальца будут сжимать монетку с одинаковым усилием.
Неподвижные суппорты обеспечивают лучшее ощущение педали тормоза, что нравится многим гонщикам. Но подобная система дороже, так как цилиндры изготавливаются с соблюдением высокой точности параметров и их всегда больше одного. По этой причине неподвижные суппорты используются на высокомощных мотоциклах.
Конструкция неподвижного суппорта
Плавающий суппорт также монтируется неподвижно, но его наружная рама может скользить влево-вправо с помощью штифтов и вкладышей. Усилие при торможении создаёт давление, и оно передаётся на поршень, который прижимает колодку к диску. Но так как диск неподвижен и не может скользить, усилие начинает тянуть скользящую раму, которая удерживает вторую колодку на обратной стороне диска. Преимущества плавающего суппорта – дешевизна по сравнению с неподвижным. Он легче, состоит из меньшего числа деталей и более компактен.
Конструкция плавающего суппорта
Радиальные и осевые
Радиальные тормоза на мотоцикле что это
Ни для кого не секрет, что бандит разгоняется гораздо лучше, чем тормозит. И это еще мягко сказано. Вдоволь наигравшись с колодками, дисками, шлангами, машинками и суппортами от восемнадцатилетних джик, я созрел до современных радиальных тормозов с установкой через переходники на родную вилку.
С чего начать? Конечно с выбора суппортов. Собственно выбор не такой уж и большой: Tokico, Nissin, Sumitomo и Brembo. Токико были уже, спасибо, больше не надо. Ниссин стоит на топовых кавах, жалоб вроде не слышал. Тормоза Сумитомо на эрках и фазерах практически эталон торможения. Ну и конечно брембо, итальянская гидравлическая магия. Полистав инет и посчитав деньги, сэкономленные на завтраках, заказал с ебея пару брембовских моноблоков М4. Гулять так гулять.
Дальше переходники. Здесь все немного сложнее. Пара мертвых тем на зарубежных форумах и один единственный продавец на ебее. Написал продавцу, уточнил, получил обещание, что через неделю-две появятся в наличии. Естественно ничего не появилось и через месяц, а продавец вообще решил в молчанку поиграть. Да и сами переходники у меня изначально доверия не вызвали.
Итак, вариант с быстрой и беспроблемной установкой суппортов (которые к этому времени уже пришли) благополучно накрылся. Тут я наткнулся на статью товарища Coder-а, который сам сделал переходники на радиалки для ерша. Что, зря я пять лет учился?! Я же у мамы инженер, подумалось мне. Пошел ваять чертеж. Обмерил вилку, суппорта и тормозные диски, в автокаде накалякал нужный мне кусок мотоцикла. Еще пару часов поморщив мозг, закончил чертеж тестового образца. Нашел фрезеровщика, договорился, за скромную цену получил первый тестовый образец. Примерил на мот, внес коррективы.
Пока делали второй переходник, заказал титановые болты для крепежа суппорта.
Второй пробный переходник меня полностью устроил. Накидав за вечер финальную 3д модель в солиде, отдал в работу. Через неделю получив письмо о том, что все готово, поздно вечером погнал за ними в Ногинск. Околел, как собака. Но вернулся довольный с блестящими деталюшками. Отдельное спасибо за них Александру.
Теперь установка. Тут особо рассказывать нечего, по четыре болта вкрутил и все. Разве что шланги пришлось длинее покупать. Про прокачку можно статью отдельную писать, которая будет по большей части нецензурная.
Что мы имеем в итоге. Машинка Brembo RCS19, суппорта Brembo M4, армированные шланги Venhill, тормозные диски Galfer. Мощи вагон, тормозить можно одним пальцем. Обратная связь хорошая. Если воткнуть все это сразу вместо родной системы, разница огромная.
В качестве послесловия. Опыт интересный, самой большой проблемой оказалось найти вменяемого исполнителя-фрезеровщика. Мало кто заинтересован в изготовлении штучных изделий. А те кто берутся, зачастую не обладают ни должной квалификацией, ни желанием работать.
По прикидкам можно было сделать все сильно бюджетнее и практически с таким же результатом. Например оставить родные диски, а машинку и суппорта поставить б\у с какой-нибудь ямаховской Р-ки. Что дальше? Облегчить, сделать гальваническое покрытие. Может выкину парочку на ебей, окупить затраты.
Остановка по требованию, часть 2
Устройство тормозной системы мотоцикла, продолжение
Текст: Артем ‘S1LvER’ Терехов
Фото: motorcycleusa.com
В первой части статьи мы пробежались по общим вопросам, касающимся тормозной системы. Сейчас давайте взглянем на более «вкусные» штучки, радующие слух каждого любителя качественных компонентов. Конечно, не обойдем стороной и различные системы ABS, ведь безопасность – тоже важный аспект покатушек.
Половинки против монолита
Тормозной суппорт – это исполнительный механизм тормозной системы. При нажатии на педаль или тормозную ручку поршень выдвигается из цилиндра и прижимает колодку к диску. В отличие от главного цилиндра, диаметр поршня больше, и именно эта разность образует эффект гидравлического усиления.
Наиболее распространенный тип суппортов в мотостроении – суппорты неподвижного типа. С каждой стороны диска присутствует одинаковое количество поршней и цилиндров, расположенных друг напротив друга. Цилиндры сообщаются при помощи внутреннего канала, так что давление жидкости в них одинаково. При торможении все поршни двигаются в направлении диска, прижимая к нему колодки с двух сторон.
Большинство таких суппортов изготавливаются из алюминия и состоят из двух половин, которые скрепляются между собой болтами. Суппорт выглядит как буква «С», на концах которой расположены поршни, двигающиеся навстречу друг другу при торможении. Силы, возникающие при этом, стремятся «распахнуть» суппорт, как книгу. Естественно, часть полезной энергии на этом этапе теряется – некоторая часть усилия, генерируемая ручкой тормоза и главным тормозным цилиндром, тратится впустую.
Моноблочный литой суппорт Brembo HP M4
Поэтому там, где все решают доли секунды и острейшие грани между победой и поражением, появилась необходимость исправить положение. Так появились моноблочные тормозные суппорты – они выполнены одним цельным элементом из алюминиевого сплава (литье, ковка – технологии изготовления различны), что уменьшает вес конструкции и препятствует воздействию «распахивающих» сил.
Есть еще суппорты плавающего типа, в которых поршни расположены лишь с одной стороны суппорта, однако они не слишком эффективны – их применяют на бюджетных машинах, где уменьшение затрат является главным фактором.
Три – не толпа, но лучше, чем один
Развитие суппортов привело к тому, что инженеры решили устанавливать несколько поршней меньшего диаметра, чем один, но большего. Это делается для снижения общего веса диска и суппорта без снижения производительности. Наличие одного большого поршня вызывает необходимость использования большого диска, что утяжеляет его. Два или три небольших поршня, выстроенных в ряд, обеспечивают ту же самую площадь колодки и увеличение эффективного диаметра диска – от этого увеличивается тормозное усилие.
Сейчас многие производители используют два или три поршня различных диаметров в одном суппорте, что обеспечивает более прогрессивное торможение. Применение в суппорте поршней разного диаметра обеспечит разную длину их хода при том же самом перемещении рычага. Это означает, что поршень меньшего диаметра переместиться дальше, и коснется тормозной колодки раньше поршня большего диаметра. По мере увеличения давления на рычаг начинает действовать второй поршень, который увеличивает тормозное усилие.
Чтобы еще более разнообразить жизнь поршней, в некоторых тюнинговых тормозных системах используется принцип «один поршень – одна колодка». Например, в шестипоршневом суппорте будет шесть отдельных тормозных колодок. Они работают особенно хорошо в суппортах с поршнями различного диаметра, поскольку разные хода поршней достигаются без перекоса колодки.
Радиальное мышление
Говорят, что «радиальные тормоза лучше, чем обычные». Давайте разберемся, почему так говорят и правильно ли это.
Первыми серийными мотоциклами, оснащенными радиальными тормозами, стали спортбайки, что сразу говорит нам о высокой эффективности новой системы – на производительную технику плохое не поставят. Почему «радиальные»? Все просто – крепления суппортов находятся на равном удалении от оси колеса, то есть, организованы по радиусу тормозного диска. Радиальные тормоза позволяют снизить вес конструкции, обеспечивают равномерное прижатие колодок к тормозным дискам и обеспечивают большую силу торможения при прочих равных условиях.
Технология показала себя настолько хорошо, что сейчас практически невозможно встретить спортбайк с традиционной системой крепления суппортов. Кроме того, «радиальщина» потихоньку перебирается на продвинутые стриты и нейкеды. Теперь, пожалуй, от вопросов производительности перейдем к вопросам безопасности.
Анти-блок – анти-человек?
Существует множество мнений об уместности применения антиблокировочной тормозной системы на мотоцикле. Как правило, чем «круче» райдер, тем громче он выступает с речами о том, что «ABS мне не нужна, я и так могу тормозить на пределе всегда и везде, в любых условиях». Конечно, на гоночном треке ABS будет только мешать, потеряется «обратная связь» при интенсивном оттормаживании, однако нас читают не только трековые маньяки – среди вас, уважаемые читатели, я уверен, есть нормальные люди, которые хотят дожить до стадии опытного пилота с минимальным риском для жизни. Либо те, кто желает иметь дополнительную уверенность при торможении в далеких от идеала погодных условиях. Поэтому следующий текст, дорогие трековые гуру (говорю без всякой иронии), предназначен не для вас.
Как нетрудно догадаться, антиблокировочная тормозная система (АБС) предотвращает блокировку колес при слишком резком торможении или больших неровностях дорожного полотна. Управляет системой непростая комбинация электроники и гидравлики. Датчики получают информацию о скорости вращения колеса от зубчатых дисков, установленных на ступицах колес (многие называют их «трещотками»), и посылают эту информацию в виде напряжения в блок управления АБС. Там умный кремниевый мозг сравнивает угловые скорости переднего и заднего колес и, если отклонение превышает заданную величину (обычно это около 30%), которая указывает на начало скольжения, посылает сигнал гидравлическому устройству (модулятору давления) на кратковременное понижение давления в тормозной системе. Часто работу АБС можно ощутить в виде пульсаций на ручке тормоза – это быстро чередуется повышение и понижение давления в тормозном контуре. Модулятор продолжает снижать давление в системе до исчезновения сигналов о заклинивании колес. Электронный мозг не смутить даже одновременной блокировкой обоих колес.
Наиболее современная вариация антиблокировочной системы принадлежит «перу» Honda. Спортивная парочка CBR600RR и CBR1000RR с 2009 года оснащается комбинированной антиблокировочной тормозной системой под именем C-ABS (Combined ABS).
Схема работы Honda C-ABS (источник рисунка неизвестен)
Говоря об «ассистирующих» пилоту тормозных системах, нельзя не упомянуть комбинированную систему, также от Honda. Никакой умной электроники здесь нет, все гораздо проще. В системах некоторых байков (например VFR800 или ST1300) используются и передние, и задние тормоза, даже если райдер нажал только на педаль или ручку. Рукоятка переднего тормоза активизирует некоторые или все поршни в обоих передних тормозных суппортах (конкретная конфигурация меняется от одной модели к другой) и косвенно задний суппорт, в зависимости от усилия, прилагаемого к рукоятке переднего тормоза. Левый передний суппорт подвешивается на оси и соединяется с задним суппортом через вторичный главный цилиндр и клапан пропорционального давления. При достижении тормозным усилием заданного уровня левый суппорт приводит в действие вторичный главный цилиндр, заставляющий срабатывать задний тормоз. Педаль заднего тормоза активизирует задний тормозной суппорт или его часть (опять же, все зависит от модели мотоцикла) и в некоторой степени часть каждого переднего суппорта. Клапан запаздывания в системе привода заднего тормоза обеспечивает прогрессивное торможение и усиление контроля на скользких или неровных поверхностях.
Honda VFR800 2006 оснащается комбинированной тормозной системой
Системы контроля тяги (traction control) относятся скорее, к вопросам управляемости, а не к тормозам – поэтому о них мы поговорим как-нибудь отдельно. Очередная тема по устройству байка позади, мы разобрались (скромно надеюсь на это) с тем, что происходит, когда райдер «давит по тормозам». В следующих статьях мы остановим свое внимание на подвесках и рулевом управлении мотоцикла. До скорого!
МОЙ МОТОЦИКЛ
С 2003 года ведущие мировые мотопроизводители оснащают свои байки суппортами с креплениями радиального типа. Понятное дело, первыми такие тормоза получили топ-модели спортивных мотоциклов. Со временем радиальные тормоза появились на стритах, тяжелых туристических машинах и круизерах. Итак, почему вообще случился переход от обычных тормозов к радиальным?
Известно, что радиальные тормоза пришли в серийные мотоциклы из недр чемпионата MotoGP. Здесь как нигде более механизмы и устройства байков подвержены экстремальным условиям работы. Тормозная система – очень яркий тому пример.
Карбоновые тормозные диски, применяемые в болидах MotoGP, работают в температурном режиме от 400 ºС до 600 ºС, а в условиях жесткого торможения их поверхность может нагреваться до 750-800 ºС. Кроме температурных, тормозная система поддается большим механическим нагрузкам. Тормозное усилие, которое противодействует инерционному движению мотоцикла, может вызывать деформации как отдельных деталей, так и целых узлов. Чем больше это усилие, которое зависит как от геометрии передней подвески, так и от конструкции тормозной системы – тем меньшее время занимает сброс скорости.
Физика и геометрия
Слева – схема крепления суппорта обычного типа, справа – радиального. Последний тип тормозов при равных условиях (диаметр диска, количество поршней в суппорте, наружный диаметр колеса, вес мотоцикла, качество резины) имеет большую эффективность
Рассмотрим детально механизм работы обычного типа тормозов. Тормозное усилие, приложенное суппортом, состоит в механических деформациях. Ступица диска (желтая на рисунке) воспринимает на себя деформации и при этом удерживает рабочую поверхность диска в одной плоскости, что обеспечивает эффективность тормозов при значительных тормозных усилиях. При особенно агрессивном торможении ступица не в состоянии принимать «весь удар» деформаций на себя и передает их на диск. Диск, в свою очередь, не может оставаться плоским и, создав «волну» перед суппортом как пленка в кассетном магнитофоне, начинает нагружать суппорт. Далее суппорт передает нагрузку на перо вилки, которое стремится провернуться вокруг своей оси, и единственной деталью, противодействующей этим перегрузкам, является ось колеса. Сопротивление оси деформациям приводит к появлению ощутимых вибраций, что осложняет пилотирование и торможение.
Тормозной диск провоцируют к деформациям и сами суппорты. С точки зрения механики и геометрии, их крепление к перу вилки недостаточно жесткое. Нижний незакрепленный конец суппорта «трепещет» подобно флагу на ветру и увлекается вверх диском, движущимся по часовой стрелке. Из-за этого появляется момент силы для проворота пера вилки.
Если не менять способ крепления суппорта, бороться с этим эффектом можно двумя способами: увеличивать жесткость колесной оси, или тормозного диска. А это и лишний вес, и снижение управляемости за счет возрастания неподрессоренных масс.
Первым cерийным мотоциклом с радиальным креплением передних суппортов стал Kawasaki ZX-6R 2003 модельного года. Усовершенствования передней подвески были грандиозными. Вместо обычной вилки была установлена перевернутая, а вместо 6-поршневых суппортов с 300-мм дисками – 4-поршневые радиальные суппорты с 280-мм дисками
Радиальное решение проблемы
Но есть еще третий способ: радиальное крепление суппорта. В производстве современных мотоциклов его используют именно с целью исключения вибраций на руле – то есть во избежание перегрузок на оси колеса, а значит и деформаций.
Весь смысл радиальных тормозов заложен в самом названии. Точки крепления суппорта расположены на одинаковом расстоянии от оси, которая является центром тормозного диска и колеса. Таким образом тормозное усилие полностью прилагается к перу вилки, снимая предельные нагрузки с колесной оси. Кроме того, теперь сам суппорт крепится не перпендикулярно, а параллельно движению диска, что также положительно влияет на жесткость конструкции.
Распространению радиальных тормозов содействовало появление на мотоциклах вилок перевернутого типа. Ведь теперь массивный стакан закреплен в траверсах, а место для крепления суппортов ограничено наконечником. Грубо говоря, суппорты обычного типа на «перевертыше» попросту негде крепить!
Показателен пример с передними тормозами Hyosung GV650 Aquila, который находился у нас на лонг-тесте. Чтобы успешно останавливать массивный мотоцикл, разработчики оснащают его 300-мм передними тормозными дисками. А чтобы суппорты обычного типа могли добраться до краев дисков, на наконечник вилки-перевертыша приходится крепить пластины-переходники сомнительной жесткости. Гораздо логичнее было бы поставить радиальные суппорты, но, вероятно, это увеличило бы цену мотоцикла.
Вывод таков. Радиальные тормоза не перегружают своими проблемами вилку при экстремальных нагрузках. Они также идеально сочетаются с «перевертышами», которые устанавливаются не только на дорогих спортбайках, но и на стритах, туристах, круизерах
Источник журнал БАЙК №10/2009
Радиальные тормоза — о том как они работают: 3 комментария
Не понял, каким образом изменениие способа крепления снимает нагрузку с оси. Оси до лампочки, прикручены суппорта в осевом направлении, радиальном или приварены. Важно направление нагрузки и реактивных сил, а они остаются неизменными. Увеличение жесткости тоже сомнительно. Причина чисто конструктивная, изменилась конструкция подвески, требовалось иное крепление тормозов.
Согласен, просто новое название, и физика также. А вот если поставить два суппорта диаметрально противоположно, то в центре на оси будет ноль сил ☝🏻Автор статьи иди учись, как говорит кот Матроскин — Шарик, ты балбес!
Добавлю, на схемке посмотрите ось вилки не в центре колёса, ))) кто рисовал схемку? Правильно «Шариков»
«Источник журнал БАЙК №10/2009»
Журналисты — физики механики.
