Android-car, или планшет в машине. Часть 1 — изготовление рамки.

В очередной раз у меня зашевелилось шило в заднице возникла бредовая идея. Хочу себе планшет в машину — и все! В срочном варианте был найден подходящий планшет(о нем в будущих бж). Встал вопрос о месте размещения планшета в машине. Самым простым способом было бы закрепить его на пр
исоске. Но есть ряд минусов такого решения: некрасиво, болтаются провода, никакая вандалозащищенность. Поэтому было принято решение изготовить рамку. Можно было конечно заказать люксовую рамку и приспособить в машину — но это было бы так же геморойно, как и сделать новую, но при этом дороже.

Поэтому отправляемся в гараж!

Что я использовал: Ванночка с торпеды, монтажная пена, орг-стекло, скотч, шпатлевка по пластику с стекловолокном и без, шкурки разных мастей, грунт, краска для бамперов, антигравий, прямые руки.

Технология не нова, выгоднее было бы использовать стеклоткань с эпоксидкой, но ее под рукой не оказалось(((

Снимаем ванночку с торпеды, убираем все лишнее.

Изготовил рамку из оргстекла, которая стала основой.

Далее закрыл скотчем все лишнее.постарался придать примерные очертания для рамки.

Ну и по уже ставшей «легендарной» технологии запениваем все к едрени фени)))

Рамка получилась мягковатой, поэтому решил немного усилить шпатлевкой со стекловолокном.

Далее шкурим, опять шпатлюем, потом шкурим и так круг за кругом…

Затем пришло время бежать в машину на примерку)))

После выравнивания поверхности покрываем обычной шпатлевкой по пластику и начинаем вышкуривать…

Тут мне пришла в голову мысль «а почему бы мне не сделать центральную рамку цельной?» Ну и воплотил мысль в жизнь.

Далее захотелось придать рамке текстуру. Покрыл ее антигравием.

Покрасил…
Так же сделал мета для выносных кнопок включения, громкости, назад и домой.

ну и установил в машину.

Каков итог: форма рамки меня полностью устраивает, а вот покраска — не очень. Нужно думать наз текстурой, потому что эта достаточно сильно выделяется из интерьера. Нужно думать, благо время еще есть.

Ну а далее подготовка и установка планшета. Только это чуть позже — тут возникли небольшие трудности…

Источник

Крепление для планшета в машину на торпеду – ТОП-10 моделей

Мобильные устройства превращают машину в передвижной офис. Для комфортной работы с гаджетом водители покупают автомобильное крепление для планшета, айпада и смартфона. Мы составили рейтинг топ-10 держателей с «Яндекс.Маркет». Эти девайсы, по мнению покупателей, наиболее эффективны в использовании и соответствуют критерию цена-качество.

Мобильные устройства превращают машину в передвижной офис. Для комфортной работы с гаджетом водители покупают автомобильное крепление для планшета, айпада и смартфона. Мы составили рейтинг топ-10 держателей с «Яндекс.Маркет». Эти девайсы, по мнению покупателей, наиболее эффективны в использовании и соответствуют критерию цена-качество.

Держатель Ppyple CD-NT

Универсальный держатель для планшета на торпеду в авто с установочным слотом в CD-привод. Раздвижные зажимы позволяют зафиксировать устройство шириной до 19 см. Кроме планшета можно закрепить смартфон или даже небольшой кнопочный телефон. Вращение на 360°. Производитель Ppyple из Южной Кореи.

Таблица 1. Характеристики Ppyple CD-NT

С позиции пользователей держатель очень качественный. Пластик крепкий. Мобильное устройство плотно сидит в зажимах. На ухабистой дороге не выскакивает, даже в холодном салоне. Почти все пользователи поставили Ppyple CD-NT оценку 5 звезд. Только один автовладелец дал 4 звезды.

Держатель Ginzzu GH-583

Универсальное устройство для фиксации смартфона или планшета. Имеет 3 варианта крепления: на лобовое стекло, решетку воздуховода и переднюю панель. Выполнен из ударопрочного пластика ABS. В конструкции есть гибкий кронштейн, длиной 170 мм. Угол наклона 120°, поворот 360°. Цвет черный. Держатель обеспечит оптимальную поддержку мобильных устройств, предоставит водителю дополнительный комфорт и достойную безопасность. Производитель Тайвань.

Держатель Ginzzu GH-583

Таблица 2. Характеристики Ginzzu GH-583

Пользователи высоко оценили возможности Ginzzu GH-583. Держатель смартфона и планшета в автомобиль легко закрепить на торпеду или лобовое стекло. Одной рукой можно настроить ширину под смартфон. Конструкция крепкая. Правда, в морозы плохо держится присоска на стекле. Но все же пользователи единогласно поставили устройству 5 звезд.

Держатель Defender CH-223

Фиксатор планшета для подголовника. Производитель заявляет, что устройство также подходит и для смартфонов. Однако это не так, о чем пишут в сети разгневанные пользователи. Конструкция прочная. Сам держатель крепится между дугами подголовника. В раздвижную рамку вставляется планшет. Есть поворотное устройство 360°, что удобно для просмотра мультфильмов детьми. Цвет черный. Производится в Китае по заказу российской компании Defender.

Держатель Defender CH-223

Таблица 3. Характеристики Defender CH-223

Держатель почти не вызвал нареканий у покупателей, за исключением неудобства монтажа самого планшета. То есть, сначала необходимо вставить гаджет в рамку, а только потом закрепить конструкцию в подголовнике. В остальном пользователи сошлись в едином мнении: модель Defender CH-223 вполне соответствует критерию цена-качество. Большинство поставило оценку 5 звезд.

Держатель ZiPOWER PM6619

Еще один фиксатор гаджета на подголовник. Помогает пассажирам заднего ряда смотреть видео или читать новости на планшете. Изготовлен из ударопрочного пластика. Мягкие силиконовые накладки надежно фиксируют девайс. Поворотный механизм 360°. Бренд ZiPOWER принадлежит американской компании с производством в Китае.

Держатель ZiPOWER PM6619

Таблица 4. Характеристики ZiPOWER PM6619

Семейные автовладельцы решительно одобряют держатель ZiPOWER PM6619. В долгой дороге дети спокойно смотрят любимые мультфильмы и кинофильмы и не отвлекают родителей. Качество полимерного материала на высоком уровне. А вот резиновые (силиконовые) вставки огорчили не одного автовладельца уже через несколько месяцев использования. Планшет буквально разрезал уплотнители. Но в сегменте бюджетных фиксаторов американская модель ZiPOWER PM6619 заслуженно вырвалась в фавориты. Оценка пользователей 5 звезд.

Держатель Ginzzu GH-682

Универсальный фиксатор планшета и смартфона с креплением на лобовое стекло. Очень удобный. Одинаково полезен бывалым водителям и новичкам. Обеспечит высокий комфорт и удобство работы с планшетным компьютером в дороге. Надежно крепится на стекле, поэтому подходит для использования в качестве регистратора и навигатора. Поворотный механизм 360°. Масса 271 г, страна-изготовитель Тайвань.

Держатель Ginzzu GH-682

Таблица 5. Характеристики Ginzzu GH-682

Пользователи отмечают хорошее качество держателя. Он прочный и надежный. Правда, со временем появляется дребезжание пружин. Но это отмечают редкие собственники, большинству из них акустический дискомфорт не мешает. Они его просто не ощущают. Присоска надежно держится, даже в суровые морозы, так как ее контактная поверхность изготовлена из высокотехнологичных эластомеров. Она не дубеет, поэтому сохраняет вакуум. Пользователи поставили Ginzzu GH-682 5 звезд и один покупатель только 4.

Держатель Baseus Back Seat Car Mount Holder

Крепление для планшета с фиксацией в подголовнике. Продукт предлагается в 3 цветовых гаммах: белый, черный и красный. Конструкция крепкая, поэтому вибрации исключены. Это обеспечивает более комфортный просмотр видео и чтение электронной книги пассажирам заднего ряда. Легко настраивается угол наклона и поворота. Проворачивается по оси на 360°, поэтому взрослым и детям будет легко подстроить девайс под себя. Страна-изготовитель Китай.

Держатель Baseus Back Seat Car Mount Holder

Таблица 6. Характеристики Baseus Back Seat Car Mount Holder

«Жутко удобный девайс», — так пользователи отзываются о подставке Baseus Back Seat Car Mount Holder. Контактные поверхности с мягкими накладками, поэтому не царапают гаджет. Девайс легко установить. Внешний вид изящный, за счет алюминиевых сдвижных спиц. Очень хорошо смотрится в белом цвете с белыми подголовниками. Есть небольшие нарекания к шаровому соединению поворотного механизма, но в целом пользователи довольны. Оценка большинства 5 звезд.

Держатель Ppyple Dash-NT

Держатель Ppyple Dash-NT

Таблица 7. Характеристики Ppyple Dash-NT

Большинство пользователей поставили девайсу оценку 5 звезд. Держатель качественный, вакуумная липучка плотно прилегает. Некоторые отмечали, что крепеж не отклеивался всю зиму, даже в суровые морозы. Перед установкой место прилегания рекомендуется очистить от пыли и обезжирить. Тогда планшет, смартфон или айпад не спикируют в ноги.

Держатель Onetto Universal Tablet Mount Easy Smart Tab 2

Футуристичная подставка для планшета в машину на панель, а также на лобовое стекло. Его основание и штанга напоминают кресло астронавта-инженера инопланетного корабля из фильма «Прометей» (приквел «Чужого»). Фиксатор позволяет устанавливать планшеты и смартфоны. Есть телескопический механизм, поэтому водитель может приблизить гаджет на 220 мм. Вращение 360 °C. Изготовитель Onetto (Южная Корея).

Держатель Onetto Universal Tablet Mount Easy Smart Tab 2

Таблица 8. Характеристики Onetto Universal Tablet Mount Easy Smart Tab 2

«Искал крепление для планшета. Лучшего варианта не нашел», — такие отзывы пишут в сети пользователи держателя Onetto Universal Tablet Mount Easy Smart Tab 2.

Вакуумный крепеж очень надежный. Некоторые признаются, что не могут оторвать без помощи отвертки. Благодаря телескопической штанге можно максимально комфортно разместить гаджет для использования. Единственное, о чем сетуют пользователи — в комплекте нет шайбы для установки площадки на шероховатую поверхность. Приходится покупать отдельно. В остальном устройство отличное: 5 звезд из 5.

Держатель Defender Car holder 101+

Универсальная площадка для небольших мобильных устройств. Данный держатель не подходит для установки планшета в машину на торпеду 8 дюймов и больше. Максимально допустимый гаджет 7″. Надежно крепится к поверхности торпеды или лобового стекла при помощи вакуумного кронштейна (присоски). Мягкие боковые зажимы бережно и надежно фиксируют мобильное устройство. Поворот 360 °C. Способен удерживать гаджет весом до 1 кг. Есть фоторамка на задней панели. Торговая марка Defender принадлежит компании из РФ. Изготовлен в КНР.

Держатель Defender Car holder 101+

Таблица 9. Характеристики Defender Car holder 101+

Многие пользователи отмечают, что девайс шумный. Проще говоря, бренчит без смартфона или планшета. Очень компактный. Есть претензии к боковым фиксаторам — телефон периодически опускается и норовит выскользнуть из объятий дужек. Но в целом держатель своих денег стоит.

Держатель Defender Car holder 201+

Бюджетный универсальный держатель. Позволяет разместить планшет на панель машины или лобовое стекло. Крепко фиксируется при помощи вакуумного кронштейна. Удобен в использовании, так как в конструкции 3 регулировки. Вращение 360°C. Страна-изготовитель Китай, по заказу РФ.

Держатель Defender Car holder 201+

Таблица 10. Defender Car holder 201+

Несмотря на низкую стоимость, модель Car holder 201+ обладает достойным качеством. Хорошо прилипает на шершавую дубовую панель, например, Hyundai Elantra. «Держит планшет 8-ку. За такую цену лучше не бывает», — написал один пользователь. В целом покупатели довольны приобретением девайса. Большинство поставило 5 звезд. Для справки: в 2017 году Defender Car holder 201+ стоил 870 руб. Товар подешевел более чем в 3 раза. Это еще один плюс модели.

Источник

Рамка для фиксации планшета своими руками

Не знаю почему, но все мусорные пакеты, совершенно не клеятся к эпоксидной смоле. За год переклеил много разного, использовал при этом разные мусорные пакеты и разных цветов. Но проблем ни разу не было — берите любые из свёртка.
Видов смол на рынке в избытке. Лучше всего использовать смолу для ремонта лодок (например composit-stroy.ru), с временем отверждения от 2-х часов или более. Свою эпоксидною смолу покупал в graphite-pro.ru Производство Германии, пользуюсь два года. У неё есть один важный плюс — не имеет запаха.

Смешивать смолу и отвердитель нужно строго 50 на 50. Бытует мнение, чем больше отвердителя добавить, тем быстрее и лучше застынет смола. Это бред! Количество отвердителя, превышающего 50% никаким образом не повлияет на время готовности и тем более твердости изделия. На скорость отверждения и плотность молекул влияют только два параметра: состав смолы и температура окружающей среды. Чем выше температура, тем быстрее схватится состав и тем плотнее он станет.
Виды смол разнятся. Есть смолы выдерживающие высокие температуры, есть смолы затвердевающие только при высоких температурах. Например, если сделать два одинаковых изделия, но одно оставить застывать при комнатной температуре, а второе поместить в печь на шесть часов при 120 градусах — на выходе получите два разных по характеристикам материала. В домашних условиях невозможно изготовить что то похожее на корпус космического спутника или кокпита F1. Если для изготовления кокпита F1 хотя бы известен температурный режим (три часа при 140 градусах, два часа при 180 градусах, три часа при 140 градусах), то состав смолы вовсе неизвестен. Карбоновые изделия и вовсе запекают при 800-1200 градусах. Поэтому все статьи «карбон своими руками» — херня! Да, можно вылепить бампер. Но он и близко не будет обладать качествами карбонового изделия, а в первой же аварии сложится, как пакет для молока.

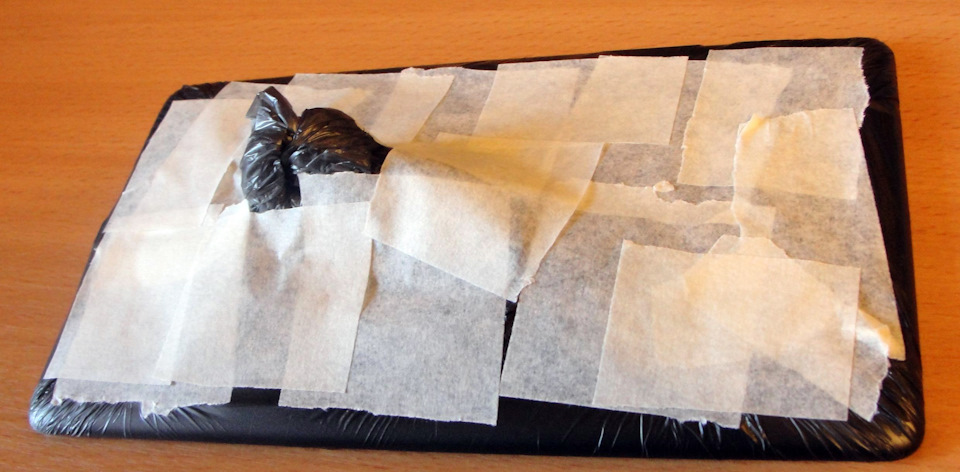

Плотно обматываем планшет мусорным пакетом, завязываем сверху узлом. Обклеиваем молярным скотчем, что бы получше подтянуть поверхность со стороны экрана.

Подготовим поверхность, на которой будем клеить. Например стекло с полки. Сверху стелим разрезанный пополам мусорный пакет.

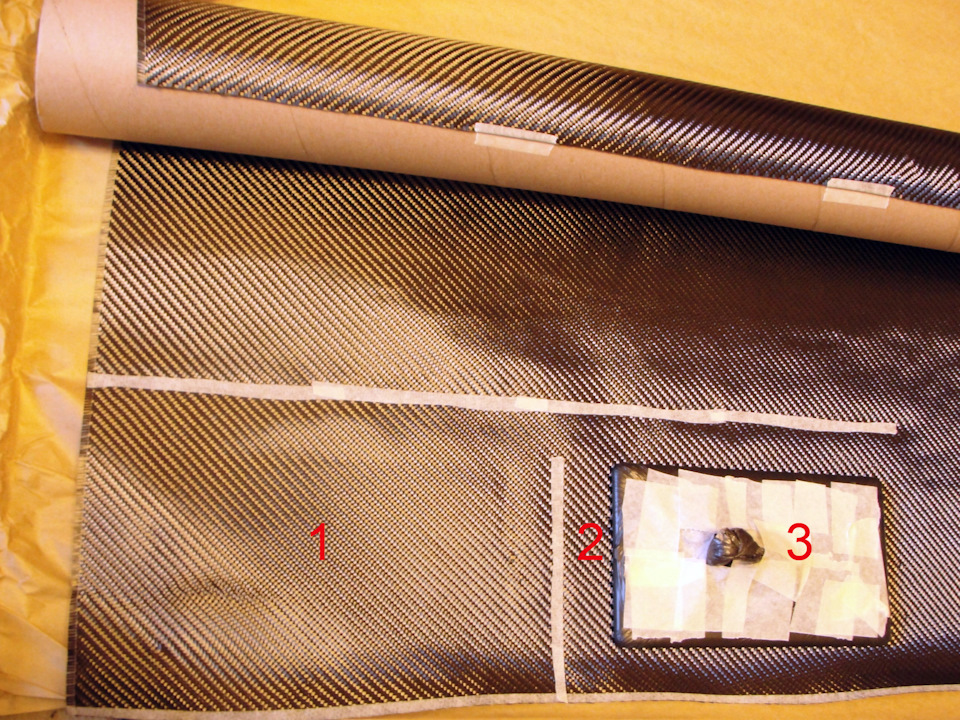

Отрезаем два куска стеклоткани (или углеткани) с отступом по 1-1.5 см с трех сторон по краям, и 3-4 см с одной стороны (для создания кармана). Края ткани можно проклеить полоской малярного скотча в 2-3мм, что бы ткань не расползалась. Смешиваем смолу и отвердитель, грамм 100-150. Размешиваем в течении 5-10 минут.

Кладём первый слой ткани на стекло и промазываем его кисточкой. Смолы много не нужно, это клей, а не лак — не перебарщивайте. Смолы нужно столько, что бы она не растекалась и не выступала сверху над поверхностью ткани. Второй слой ткани кладём крест накрест к волокнам первого и так же промазываем. Кладём поверх подготовленный ранее пакет с планшетом.

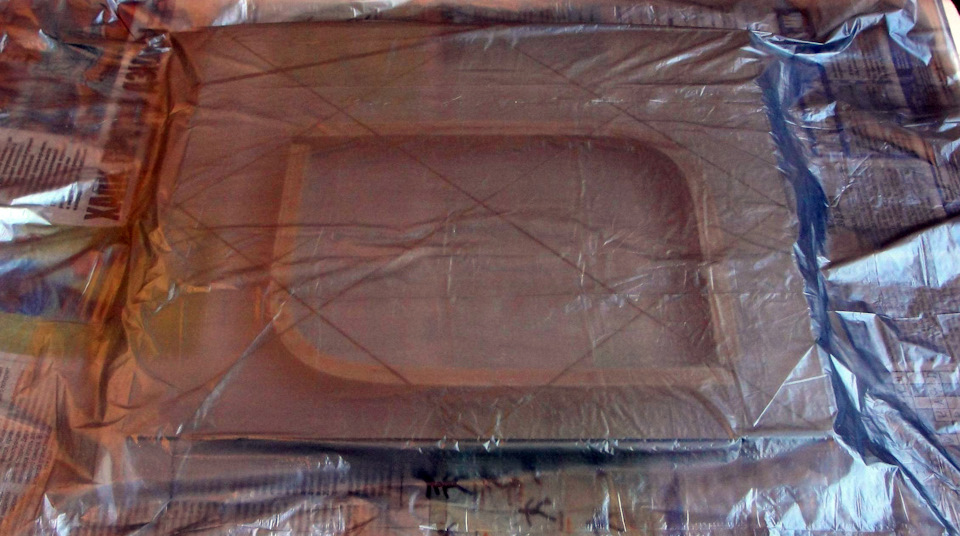

Аккуратно натягиваем расстеленный пакет под стеклотканью, вокруг планшета, и завязываем узлом сверху. Снова проклеиваем молярным скотчем, для натяжки краёв пакета. Получается упаковка

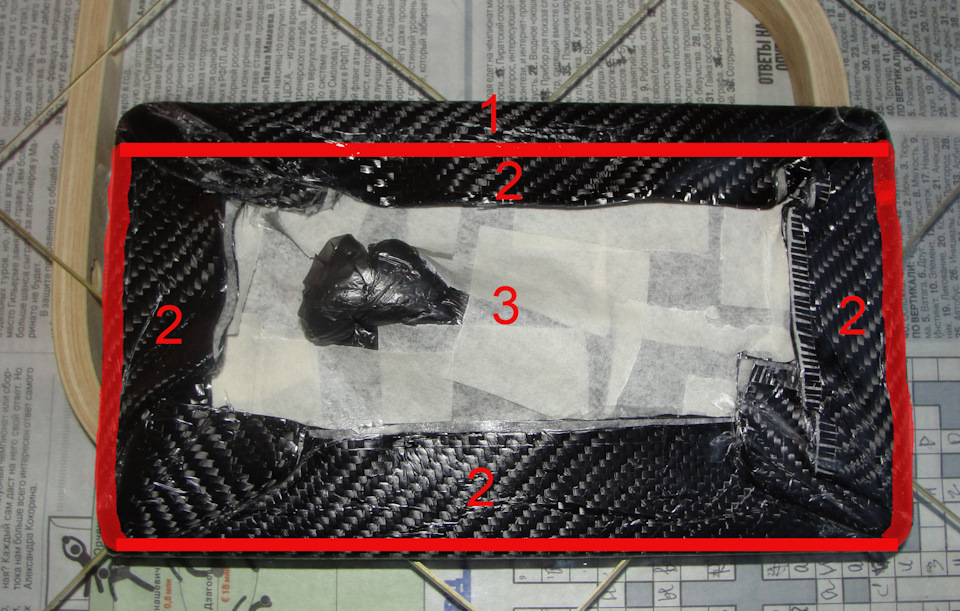

Оставляем на 24 часа. По истечении этого времени, снимаем верхний пакет. Под ним обнаруживаем кокон вида

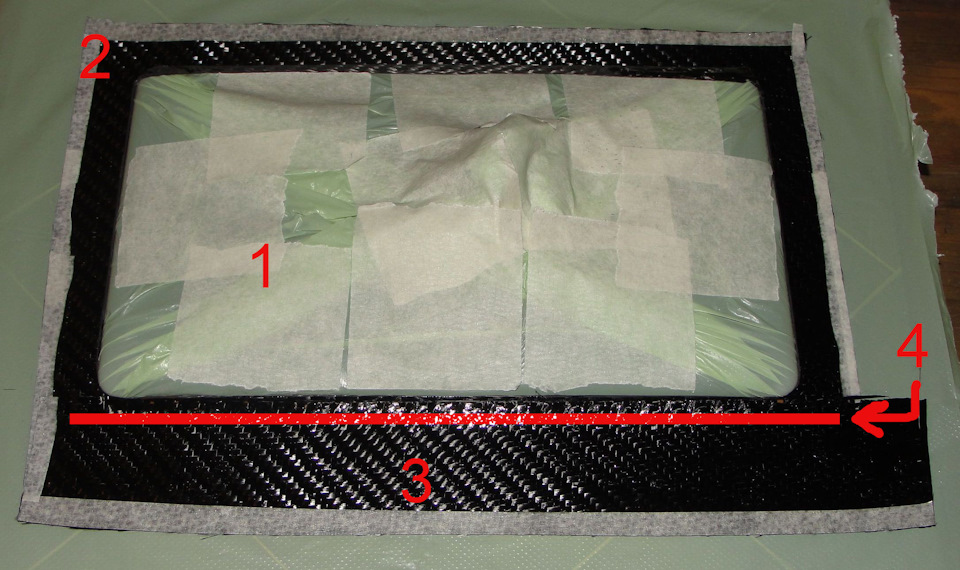

Я переборщил с размером ткани и края получились огромными. Аккуратно обрезаем дремелем по контуру, как указано на фото. Сверху оставляем «кармашек», в который в будет вставляться планшет. По бокам только три борта высотой около 7-8мм. Получится рамка, как на фото ниже

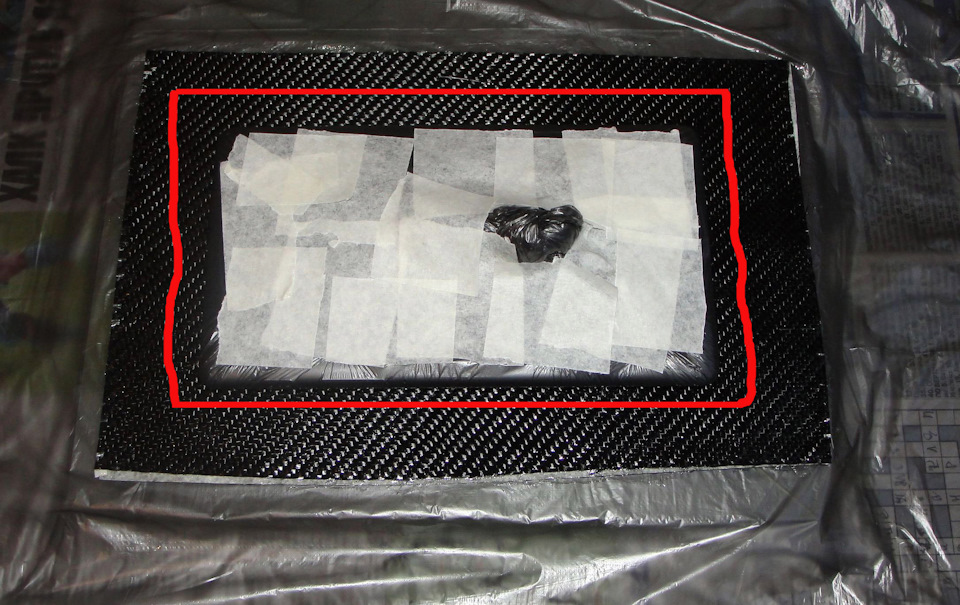

На последнем этапе в рамке нужно вырезать окно по контуру, для экрана планшета. Я оставил по бокам бортик в 5 мм. Но делать это нужно только на последнем этапе!

Идём дальше. Отрезаем еще два куска ткани. Один размером как и первые два (чуть больше размера планшета). Второй шириной 3-4 см и длиной в планшет. Снова кладём пакет на стекло, поверх кладём ткань и мажем эпоксидной смолой. Планшет в пакете вставляем в рамку и кладём её сверху на стеклоткань. Теперь нам нужно усилить нижний край рамки. Верхний усилять не нужно, он укреплён карманом для фиксации планшета. Вырезаем ножом из палочки для суши тонкую спицу. Такие палочки делают из бамбука. Бамбук обладает упругостью и плохо впитывает влагу. Поэтому каркас из него получается идеальный. Спицу кладём сбоку от нижнего края и накрываем сверху небольшим куском стеклоткани (см фото). Сверху промазываем эпоксидной смолой.

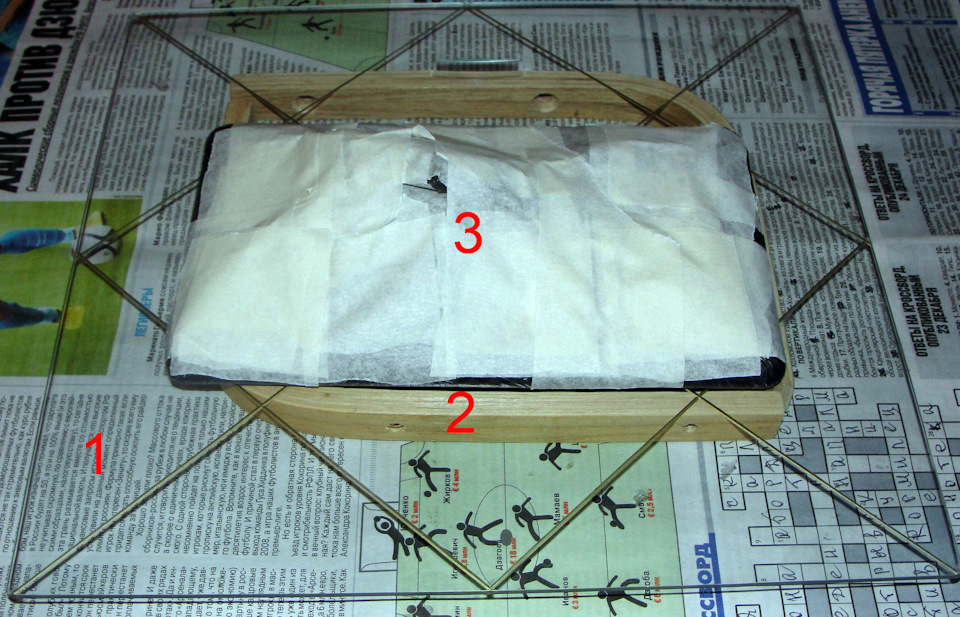

Кладём на планшет груз и оставляем на 24 часа (например сувенирный камень из Питерской мостовой и старых жестких дисков). По истечении 24 часов снимаем груз, вытаскиваем планшет. Обрезаем края, вырезаем окно под экран планшета. Можно сделать отверстие для встроенного микрофона в верхнем кармане, как на моём фото.

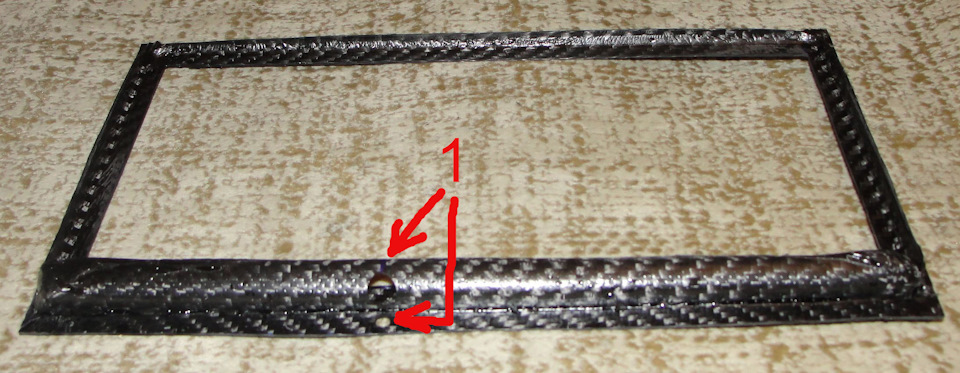

На этом рамка готова. Её можно вклеить куда вам вздумается. Например, в рамку для установки монитора. Снизу, по бокам вклеить две гайки. А планшет фиксировать какой нибудь планкой, закрепляемой болтиками в гайках. Такой способ крепления позволит извлечь планшет в случае необходимости но не позволит планшету болтаться и выдержит любые тряски и удары. Этим способом в моей машине закреплен уже второй планшет.
Точно так же можно сделать и «обратное» крепление планшета. Не нужно вырезать окно для экрана, а планшет вставлять тыльной стороной. Фиксироваться планшет будет карманом с одной стороны, с другой магнитами приклеенными к тыльной стороне рамки. На планшет необходимо приклеить пару тонких стальных полос 0,2-0,3мм (и покрасить в чёрный цвет). Только сначала найдите расположение датчика холла, что бы магниты не отключали вам изображение. Магниты рекомендую никель-кадмиевые — они маленькие, но фиг оторвёшь. На всяких ебеях их как грязи russian.alibaba.com/g/nickel-cadmium-magnets.html
Так же эти магниты можно найти и в любом жестком диске ПК.

Считаю, что на вопрос «как закрепить» ответил развёрнуто, возвращаться к нему больше не буду. Всем добра, создавайте, экспериментируйте, делитесь опытом 🙂
