Аппаратное распознавание номеров на базе IP-камер Hikvision и ПО TRASSIR
На текущий момент возможности начинки IP камер позволяют использовать камеру не только как источник видео, а также добавлять в нее дополнительные функции, ранее не свойственные камерам видеонаблюдения.
На текущий момент в IP камеры профессиональных серий встроено достаточно много аппаратных функций, основанных на аналитики видеоизображения. На пример, в камерах Hikvision имеются следующие функции:
В рамках данной статьи мы рассмотрим одно из новых направлений развития аппаратной аналитики в IP камерах профессиональной серии компании Hikvision. А вернее решение, основанное на связке функционала камер и программного обеспечения Trassir.
Есть такая сфера применения видеонаблюдения как распознавание номеров транспортных средств. По результатам распознавания производится (или не производится) какое-либо действие, как варианты:
Традиционно, задачу распознавания номеров брало на себя программное обеспечение, которое устанавливается на сервер. Задача камеры состоит в том, чтобы предоставить видеоизображение, пригодное для распознавания номеров.
При использовании рекомендованных камер видеонаблюдения, качество распознавания стремиться к 100%, и в целом решения на базе ПО Trassir получили много положительных отзывов, что подтверждается большим количество установок систем распознавания номеров на базе ПО Trassir.
У всех решений для распознавания номеров, основанных на базе программных решений, есть один недостаток, это их стоимость. Цена на решение на базе программных комплексов для распознавания номеров колеблется около 200 т.р. в зависимости от вариантов решения.
Рассчитаем стоимость решения для распознавания номеров:
№
Наименование
Стоимость
Камера Hikvision DS-2CD4A25FWD-IZHS
Видеорегистратор TRASSIR QuattroStation на TRASSIR OS
С недавних пор у клиента появилась альтернатива для организации системы распознавания номеров.
Аппаратные возможности IP камер достигли того уровня, когда камера может полноценно брать на себя часть возможностей, которые до этого брал себя исключительно сервер.
Компания Hikvision выпустила линейку IP камер, в которых уже встроен функционал распознавания номеров транспортных средств.
Список камер, поддерживающих данный функционал, достаточно обширный. Это камеры профессиональной Smart серии Hikvision с разрешением 2 мп.
При использовании данных камеры вы снимаете основную нагрузку с сервера, задачей сервера будет отобразить в удобной для клиента форме и записать полученную информацию.
Рассмотрим процесс организации системы распознавания номеров на базе камер Hikvision с аппаратной аналитикой.
Для начала требуется установить специальную прошивку, в которую включен необходимый нам модуль.Прошивку можно получить по запросу в техническую поддержку компании DSSL.
После обновления прошивки в настройках камеры появится меню для распознавания номеров. Вид меню представлен ниже.
Рис. 1
Количество настроек модуля минимально. После обновления прошивки камера сразу готова к выполнению обязанностей по распознаванию номеров.
Поддерживаются шаблоны в том числе и номеров для России стран СНГ.
После правильной установки и настройки камеры приступаем к настройке программного комплекса Trassir.
Для активации функции в ПО Trassir достаточно активировать функцию в настройке канала:
Рис. 2
После активации функции “Аппаратный LPR” процесс настройки в ПО Trassir модуля аппаратного распознавания номеров завершен. Вам останется только настроить шаблон для вывода номеров.
В итоге, для оператора не будет разницы как происходит распознавание номеров, с помощью камеры или силами ПО Trassir. Оператор будет использовать единый, привычный для него интерфейс.
Также вы можете использовать стандартные для Trassir функции, такие как поиск номера в архиве, вывод шаблона на печать, скрипты и тд.
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Также есть еще одно, неочевидное на первый взгляд, преимущество.
Система распознавания номеров довольно затратное решение для заказчика. И конечно же заказчик хочет сэкономить. На чем можно сэкономить при использовании программного распознавания номеров:
а) север, достаточно неоднозначно, бюджетный сервер может просто напросто не потянуть данный функционал.
б) программное обеспечение, вам предлагается на выбор несколько решений, минимальное из которых стоит 41 тысячу рублей.
в) камера видеонаблюдения. Именно на ней и стараются экономить, так как современные камеры бюджетного и профессионального сегментов по спецификациям отличаются очень незначительно. В итоге заказчику предлагают бюджетную камеру под соусом “если нет разницы, зачем платить больше”.
При использовании решения на базе аппаратного распознавания заказчик будет вынужден использовать камеры из утвержденного списка. Это оборудование профессионального сегмента, которое предназначено для работы в сложных условиях освещения. И можно однозначно сказать, что камеры справятся с поставленной для них задачей. Это своего рода защита от некачественного оборудования.
Сравнение стоимости аппаратного и программного решения
Выше мы приводили расчет при использовании программного модуля распознавания номеров.
Предлагаю сравнить стоимость решений: аппаратное решение и программное обеспечение.
Аппаратная аналитика
Программная аналитика
Hikvision DS-2CD4A25FWD-IZHS 55 990 руб.
Hikvision DS-2CD4A25FWD-IZHS 55 990 руб.
TRASSIR MiniNVR AnyIP 4
TRASSIR QuattroStation на TRASSIR OS 111 899 руб.
AutoTRASSIR HW до 150 км/ч 6 990 руб.
AutoTRASSIR до 30 км/ч 57 600 руб.
ИТОГО
82 098 руб.
225 489 руб.
При использовании 1 канала распознавания выгода порядка 130 тысяч рублей.
Выводы
Современные камеры стали обладать таким функционалом, который уже возможно использовать в серьезных проектах. Наши тесты доказали, что качество аппаратного распознавания номеров, сопоставимо с программными решениями, а стоимость итогового решения будет выгоднее для заказчика.
Hikvision для этой цели чаще рекомендует следующие ANPR (LPR) камеры:
DS-2CD4A25FWD-IZ(H)(S) Lightfighter bullet и
DS-2CD4A26FWD-IZ(H)(S) Darkfighter bullet
Уличная цилиндрическая камера с ИК подсветкой
Опции:
Встроенный обогреватель (-H)
Аудио/тревожные входы/выходы (-S)
Камеры, пригодные для распознавания автомобильных номеров изначально поставляются с прошивкой для подсчёта проходящих,
поэтому по желанию заказчика их перепрошивают для данной функции.
Перепрошивка не убирает функцию подсчёта полностью и позволяет к ней вернуться при желании, выбрав Событие SMART, как показано на рисунке ниже.
Решения Hikvision по распознаванию номеров автомобилей, обеспечиваемые самой камерой, можно разделить на:
1). Классическое распознавание номера и выдача списка распознанных прямо с камеры
При появлении номера из списка выполняется замыкание сухого контакта камеры, что является сигналом для блока управления шлагбаумом.
2. Требование к камере и месту установки
2.1. Номерной знак должен быть читаемым и хорошо освещенным.
2.2. Номерной знак должен быть не меньше 150 пикселей по ширине.
2.4. Вертикальный угол – не более 30°.
2.5. Горизонтальный угол – не более 30°.
2.6. При необходимости распознавания номерных знаков с двух полос, как правило, камеру рекомендуется располагать на перекладине.
2.7. Необходимо выбирать правильное расстояние от камеры до места распознавания
2.8. При распознавании номерных знаков в ночное время, необходимо наличие ИК-подсветки.
2.9. Скорость затвора должна быть достаточно большой, что бы сократить засветку фарами в ночное время. Как правило, речь идет о 1⁄1000.
2.10. Глубина фокуса – это очень важный параметр. Если вы используете камеру с CS-креплением объектива, используйте фиксированный объектив. Фиксированные объективы лучше для распознавания из-за большей глубины фокуса.
2.11. При выборе места монтажа, помните, что прямые солнечные лучи могут исказить картинку.
2.12. При монтаже камеры на обочине дороги, проверьте, как опора реагирует на проезд тяжелых автомобилей или колонн автотранспорта. Если опора будет иметь ощутимые колебания, это скажется на эффективности работы системы.
2.13. Рекомендуется отключить WDR, BLC, HLC и понизить уровень шумоподавления до 1020.
2.14. В редких случаях может возникнуть ситуация ложных обнаружений. Чтобы свести это к минимуму, необходимо следующее:
3. Обнаружение автомобиля
Интелектуальная IP камера обнаруживает автомобиль посредством определения и распознавания номера, выдавая на регистратор, в iVMS-5200 или другому потребителю следующие данные:
Управлением же информацией, полученной от камеры, занимаются же соответствующие потребители:
Настроить передачу информации и собственно само распознавание автомобильных номеров на камере можно на следующих потребителях:
а) Настройка распознавания на локальномNVR
Если же NVR подключен к iVMS-4200, то настройку регистратора и камеры можно осуществить с него:
б) Распознавание вiVMS-4200
А таже в iVMS-4200 можно выполнять всё управление процессом распознавания, но самостоятельно без NVR, он является лишь оболочкой, способной только использовать обычные функции видеонаблюдения с этих камер.
в) Настройка распознавания наiVMS-5200P
В iVMS-5200 Pro имеется развитая аналитика, использующая распознавание номеров в различных видах деятельности общества и бизнеса.
Настройка распознавания на камере
На самой камере через web-inteface можно настраивать для любого потребителя, донастраиая уже на нём, но для подключения исполнительного механизма настройка делается только на камере.
Как раз здесь мы будем рассматривать функцию обнаружния автомобиля для открытия шлагбаума.
4. Настройка камеры
4.1. Для обработки события распознавания номера, как, например, открытия шлагбаума, в первую очередь необходимо настроить «Выход тревоги», по замыканию сухого контакта которого и сработает механизм.
Без этого электрической реакции на настраиваемое далее распознавание не произойдёт.
Однако, если не планируется использование механизации, то это делать не нужно.
4.2. Как правило, открывать шлагбаум предполагается не всем приезжающим, а только «своим», или в крайнем случае не пускать только определённых. Поэтому необходимо ввести загодя «белый» и «чёрный» список номеров, для чего нужно получить его бланк от самой камеры, нажав кнопку «экспорт».
Хочу обратить внимание на название используемого в документе шрифта, которого, конечно нет в Вашей системе, но именно он необходим для правильного восприятия камерой ваших предустановок:
Заполнив файл со списком номеров, необходимо выделить заполненные ячейки строки заголовка, убедившись, что шрифт назван по-китайски, а затем воспользоваться кнопкой Excel копирования формата по образцу
Затем нужно применить данный формат ко всем внесённым Вами ячейкам, выделяя их, чтобы все они были написаны шрифтом с китайским названием.

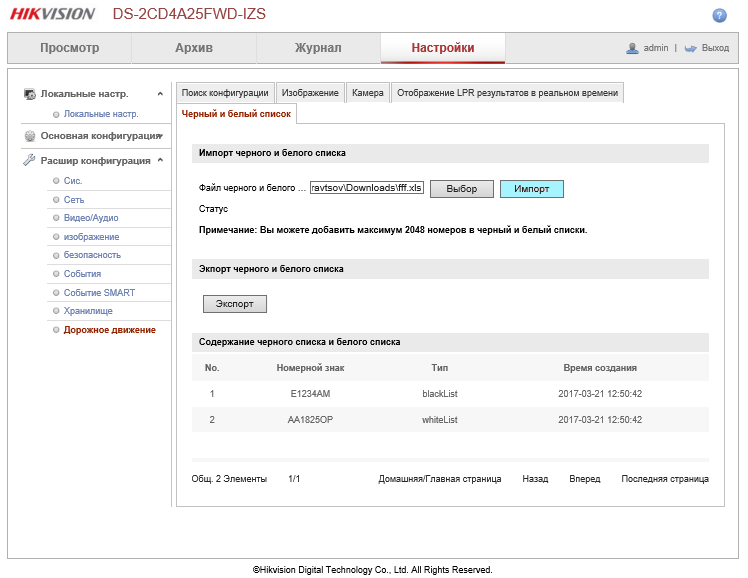

4.3. После импорта подготовленного Excel-файла в камере заполнятся данные «белого» и «чёрного» списков:
Примечание: К сожалению, со списками пока несколько печально:
И вот, только после всего ранее сделанного, можно приступить к настройке распознавания номеров и включению реакции триггера на номера из «белого» списка
4.4. Установите количество полос распознавания и настройте зону, а затем выберите регион.
Поддерживаемые страны в варианте «ЕС и СНГ»:
Чехия, Германия, Испания, Франция, Италия, Нидерланды, Польша, Словакия, Беларусь, Молдова, Украина, Россия, Бельгия, Болгария, Дания, Финляндия, Великобритания, Греция, Хорватия, Венгрия, Израиль, Люксембург, Македония, Норвегия, Португалия, Румыния, Сербия, Азербайджан, Грузия, Казах стан, Литва, Туркменистан, Узбекистан, Латвия, Эстония, Австрия, Албания, Босния и Герцеговина, Республика Ирландия, Республика Исландия, Ватикан, Республика Мальта, Швеция, Швейцария, Кипр, Турция, Словения.
4.8. Включите распознавание и сохраните настройки.
5. Распознавание номеров
Скриншоты определения автомобильных номеров также можно отправлять на FTP-сервер, если поставить галочку в разделе Метод связи закладки Поиск конфигурации меню Дорожное движение.
6. Заключение
Не расстраивайтесь! На NVR, iVMS-4200 & 5200 всех выше названных проблем нет! Там всё правильно работает и имеет большую функциональность!
