Разбрызгиватель пены для мытья машины

Как сделать пеногенератор для мойки своими руками

Пеногенератор — устройство, активно применяемое во многих сферах нашей жизни. Автолюбители же знают о нем, как об устройстве для бесконтактной мойки автомобиля.

Главная задача аппарата — образование пены за счет создания высокого давления. Выброс пены происходит после нажатия на специальный рычаг «пистолета».

Несмотря на «мягкость» действия, пенный состав обеспечивает качественную очистку кузова и других поверхностей от самых «въедливых» загрязнений.

Заполучить такой аппарат в пользование — мечта многих автолюбителей. Проблема лишь в одном — высокой цене.

Промышленный пеногенератор слишком дорог и по карману далеко не каждому.

Другое дело, если сделать устройство своими руками. Так можно «убить двух зайцев» — получить мощный аппарат для мойки авто и сэкономить средства.

Но насколько это возможно? Какие существуют методы?

Промышленные пеногенераторы: назначение, принцип действия

Как уже упоминалось, пеногенераторы — весьма популярные изделия. Они используются на СТО (при мойке автомобилей), в пожаротушении, фармацевтической и пищевой промышленности.

Активный состав пены способствует качественной очистке:

-производственной техники;
-автомобильного транспорта (с внутренней или наружной стороны);
-промышленных помещений (полов, стен и так далее);
-тротуарных дорожек и бассейнов.

Действие пены направлено на очистку поверхности, устранение грязи и пыли, дезинфекцию и так далее.

Именно благодаря комплексности действия пеногенераторы стали настолько популярны.

Конструктивно устройство состоит из трех элементов:

-баллона, внутри которого находится сжатый воздух;
-выпускного пистолета, который обеспечивает удобство подачи пены;
-элементов смесителя.
Один из главных параметров, влияющих на функциональность аппарата — вместительность баллона, которая может быть от 25 до 100 литров. Есть некоторые модели, которые вмещают 24 литра.

В качестве материала для изготовления применяется нержавейка или обычная сталь.

Принцип образования пены проходит в два этапа:

-формируется пенный состав, который имеет низкую кратность и еще непригоден для применения;
-происходит подача смеси к специальной «таблетке», которая и формирует необходимый состав с нужной плотностью.

Пеногенератор своими руками

Чтобы получить пеногенератор в распоряжение, вовсе не обязательно покупать дорогостоящее устройство — все можно сделать своими руками. Здесь можно выделить следующие варианты:

Считается наиболее простым и позволяет сделать генератор из подручных материалов.

Конечно, по своей функциональности устройство будет отставать от заводских аналогов, но в быту его пользу будет сложно переоценить.

Для выполнения работ потребуется следующее оборудование:

-болгарка;
-рулетка;
-нож;
-набор гаечных ключей;
-пассатижи.
Выполнение работ производится в следующей последовательности:

-используйте трубу (дюймовую) длиной около полуметра. Переднюю часть изделия забивайте полиэтиленовой мочалкой, которая предназначена для формирования пены.

-делайте заглушку для одного из краев трубы и в это же место вкручивайте специальный тройник. После к отверстию на входе подключайте кран под генератор пены.
-с другой стороны патрубка устанавливайте кран, через который и будет осуществляться подача сжатого воздуха от компрессора транспортного средства;
-второй выход трубы через специальный штуцер объединяется со шлангом для пены. Чтобы исключить попадание мочалки в трубку не забудьте про установку специального фильтра. При этом фильтрующий элемент может иметь крупные секции.
Принципиальная схема предложена ниже.

Учтите, что плотность изготовляемой пены зависит от длины трубки и плотности ее набивания мочалкой.

В качестве бака для жидкости можно использовать любую емкость, которая выдержит давление компрессора. При этом материал не имеет особого значения.

Если все сделать правильно, то такой пеногенератор отлично справится с мойкой автомобиля или других предметов в условиях гаража.

Изготовление пеногеренатора, который конструктивно похож на заводской тип изделия (за исключением некоторых отличий).

Сразу учтите несколько моментов:

-подбирайте и покупайте подходящий компрессор (он должен иметь достаточную мощность для создания оптимального давления);
-купите или возьмите уже существующий опрыскиватель. Его стенки должны иметь достаточную толщину для выдерживания пяти атмосфер;
-доставайте из опрыскивателя крепежный штуцер и клапан. Как следствие, на выходе должно быть два отверстия. При этом ручной насос разбирайте и глушите;
-подготовьте необходимый для работы инструмент (оборудование) — обратный клапан, пенную таблетку, пару сгонов (0.5 дюйма) и четыре гайки, переходник для трубки, воздушный штуцер и прокладки.
Далее действуйте по приведенному алгоритму:

-вкручивайте сгоны в пластиковый бачок и стягивайте их с помощью гаек. Обязательно установите новые прокладки, которые обеспечат необходимую герметичность;
-выбирайте любой из сгонов и вкручивайте обратный клапан вместе со штуцером;
-на другом сгоне зафиксируйте бачок для объединения с закрепленной таблеткой внутри устройства.
Вот и все — самодельный парогенератор готов. Остается лишь к сгону, через который производится подача воздуха, приделать трубку.

Здесь важно, чтобы воздух в устройство поступал снизу (это обеспечит полноценное вспенивание жидкости).

Какое-то время придется позаниматься со шлангом. Самый простой вариант — прицепить к его краю обычный распылитель для деревьев.

Теперь заливайте воду в специальный очиститель (соотношение 10:1 к шампуню). Следите, чтобы все время работы пеногенератора горловина была плотно вкручена.

При этом открывайте кран и запускайте распылитель. В среднем на одну мойку расходуется около 20-40 грамм шампуня.

Следите за давлением компрессора. Нормальная работа обеспечивается при достижении 4-5 атмосфер.

Итоговые затраты на сбор пеногенератора (в данном виде) — около 2-3 часов. Если все названное оборудование есть под рукой, то единственной затратой будет покупка шампуня.

Позволяет сделать пеногенератор из обычной пластиковой канистры. Преимущество данной методики — простота исполнения, минимальные затраты времени и денег.

Алгоритм должен быть следующим:

-берите дюймовую трубку, имеющую длину в 70 сантиметров и набивайте ее обычной леской. Можно использовать все изделия, что есть под рукой (сечение не имеет значения);
-оба края закрывайте с помощью специальных заглушек. При этом проследите, чтобы в последних была резьба;
-на одной заглушке устанавливайте Т-образный переходник, а на второй — штуцер;
-с двух сторон переходника, выполненного в форме «Т» крепите шланги и устанавливайте краны для прекращения подачи воды;
-один край пеногенератора для мойки будет идти к резервуару с пенной жидкостью, а второй — к компрессору.
Перед тем как первый раз включать пеногенератор, заливайте в емкость небольшой объем воды и чуть-чуть красителя. Это позволяет выявить слабые места в конструкции (если они есть).

Источник

Пеногенераторы высокого давления

Категория

Объем бака для моющего средства: 25 л

Объем бака для моющего средства: 6 л

Max давление воды: 3,5 бар

Объем бака для моющего средства: 25 л

Max давление воды: 8 бар

Объем бака для моющего средства: 50 л

Max давление воды: 8 бар

Объем бака для моющего средства: 50 л

Max давление воды: 8 бар

Объем бака для моющего средства: 35 л

Max давление воды: 8 бар

Объем бака для моющего средства: 50 л

Max давление воды: 8 бар

Объем бака для моющего средства: 80 л

Max давление воды: 4 бар

Объем бака для моющего средства: 50 л

Max давление воды: 8 бар

Объем бака для моющего средства: 23 л

Max давление воды: 8 бар

Производители

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Источник

Пеногенератор для мойки: обзор лучших моделей и критерии выбора

Использование пеногенератора для мойки – это быстрый и эффективный способ получить нужное количество плотной активной пены и равномерно нанести ее на кузов автомобиля. Она способна удалить самые стойкие загрязнения, не повреждая лакокрасочное покрытие.

Устройство и принцип работы

Принцип работы простой: пена в приборе получается под действием раздробленной струи сжатого воздуха, идущей через пенообразователь – шампунь для мойки авто. В результате преобразований получается смесь для обработки машин.

Самостоятельно работать пеноген не может, поскольку требуется подача сжатого воздуха. Для этого на баллоне предусмотрен специальный штуцер для подключения компрессора. Рабочее давление пеногена – 5 – 6 Бар. Контроль давления осуществляется регулятором.

Основным элементом смесителя является так называемая пенообразующая таблетка. В действительности же она представляет собой мелкоячеистую сетку, сложенную в несколько слоев и изготовленную устойчивой к коррозии проволоки.

У спреера нельзя отрегулировать степень подачи эмульсии, этим он кардинально отличается от пеногена. Плюс к этому, эмульсия – иное состояние моющего средства, нежели пена, поэтому для ее распыления нужна форсунка с увеличенным отверстием. По эффективности мойки пеногенератор в разы превосходит спреер.

Преимущества и недостатки

Основные достоинства пеногенератора:

Недостатков у этого аппарата два:

Чем пенокомплект отличается от пеногенератора

Это оборудование работает несколько по-иному. В нем тоже имеется емкость, но она значительно меньше по объему, чем у пеногенератора – всего 1 литр.

Также в конструкцию его входит пенообразователь, который сразу же и играет роль пистолета для нанесения. Пенокомплект надевается на шлаг подачи воды из мойки высокого давления.

После ее включения вода под высоким давлением подается на пенообразователь, а оттуда – в емкость, заполненную моющим средством. В ней и происходит первичное пенообразование.

Получившийся в емкости раствор подающаяся вода выдавливает снова в пенообразователь, где он проходит через пенообразующую таблетку. На выходе из нее образуется мелкодисперсная пена, которая через раструб подается на поверхность кузова.

Пенокомплект отличается от пеногенератора:

Но без мойки высокого давления это оборудование работать не может. Расход моющего средства при использовании пенокомплекта гораздо больше, но стоимость самого аппарата ниже. Поэтому большинство автовладельцев для бытового использования предпочитают приобретать именно пенокомплект для мойки.

Критерии выбора аппарата

Приобретая парогенератор, важно учесть следующие параметры и технические характеристики:

При выборе пеногенератора для профессиональной автомойки нужно оценивать объемы устройства. Для индивидуальных целей и небольшой СТО хватит агрегата на 25-50 л. Для крупной коммерческой мойки лучшим станет устройство на 100 л и более. Компактные модели применяют в основном в быту или в мастерских с малым потоком клиентов, поскольку такие модели постоянно требуют дозаправки.

Для бытового использования принято считать лучшими недорогие устройства и агрегаты со средним ценником. Они позволяют отмыть машину на загородном участке или во дворе дома, и быстро провести обслуживание сразу нескольких семейных автомобилей. Некоторые приборы вполне пригодны для применения на небольшой профессиональной мойке.

Топ 5 бюджетных и средней ценовой категории моделей

Если использовать пеногенератор предстоит для автомойки только в частных целях, нет смысла расходовать средства на профессиональный агрегат. Лучше обратить внимание на бюджетные компактные модели

Кайдзен М-2

Аппарат состоит из бака на 13 л и насадки. Образует густую, мягкую пену. Экономно расходует моющее средство. Хорошо работает в комплекте с автомобильным насосом. Не требует подключения к электричеству, поэтому может использоваться в любых условиях, даже далеко от дома.

Преимущества модели:

К недостаткам относят:

Муссон М-4

Пеногенератор с пластиковым баком на 13 л. В комплекте 2 насадки. Считается лучшим для автомойки за счет четырехступенчатой обработки раствора, жидкость проходит газацию, циклон, полифосфатное смягчение и нано-дробление. Действует в паре с любым насосом или компрессором с максимальным давлением 4 атм. Пеногенератор пропускает 20 л воды температуры до 45 градусов за минуту.

Плюсы аппарата:

К недостаткам относят:

Bort Foam Master

Лучшая модель бюджетного сегмента. Подключается к мойкам высокого давления. Подходит для бытовых условий и небольшой коммерческой автомойки. Состоит из бака (500 мл) и сопла-насадки.

Достоинства аппарата:

Недостатки аппарата:

Hawk Lt 25 Foamer

Аппарат средней ценовой категории. Состоит из стального бака объемом в 25 л и распылителя. Оснащен манометром и индикатором объема моющего средства. Модель может регулировать плотность пены, долго работает без дозаправки., считается лучшим аппаратом для небольшой автомойки.

Преимущества агрегата:

Недостатки аппарата:

FM-350A AE&T

Достоинства аппарата:

Минусы прибора:

Топ 5 аппаратов премиум-класса

На профессиональной автомойке, где обрабатывать машины требуется непрерывно и очень быстро, целесообразно использовать пеногенераторы премиум-класса.

TOR M-SCX/100C

Лучший профессиональный аппарат объемом в 100 л. Корпус выполнен из нержавеющей стали. Давление аппарата – 8 Бар. В комплект входит шланг 10 м и пистолетом с копьем 750 мм. Оснащен регулятором давления, предохранительным клапаном и манометром, есть прочные колеса для передвижения агрегата.

Достоинства модели:

Минус:

Fabbri 100 Inox

Одна из лучших моделей с корпусом из окрашенной стали объемом в 100 л. Работает с компрессорами 4-8 атм., объем бака 24 л, шланг – 10 м. Подает струю на высоту до 6 м. Позволяет обработать одну машину на автомойке в том числе в труднодоступных участках в среднем за пять минут. Комплектуется дополнительными насадками, манометром и предохранительным клапаном, занимает первое место среди лучших по надежности и долговечности.

Преимущества аппарата:

Недостаток аппарата:

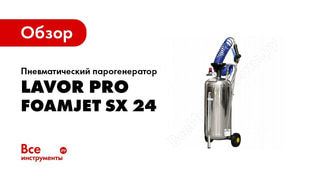

Lavor Pro Foamjet SX 24

Лучший из компактных моделей парогенератор. Объем бака – 24 л., длина шланга – 10 м, копье с форсункой 60 см. Аппарат работает при давлении 8 Атм. На корпусе есть манометр контроля давления.

Плюсы модели:

Недостаток:

ProCar 100 SCO/100C

Плюсы аппарата:

Минусы аппарата:

ACG 100 л.

Аппарат предназначен для больших объемов работы. Вместимость бака – 100 л. В комплект входит несколько различных форсунок для разнообразного распыления пены. Модель работает совместно с компрессором и от баллона со сжатым воздухом.

Достоинства аппарата:

Вопросы по эксплуатации

Возможно, испорчен регулятор давления или неправильно настроен компрессора: поздно включается.

Такое явление может наблюдаться при разведении химии слишком горячей водой. Снизьте температуру жидкости, регулярно меняйте прокладки.

Забиты отверстия или капилляры каналов. Сделайте профилактику компрессора(редуктор) и самого баллона с редуктором, одновременно замените сальники. Прочистить можно раствором лимонной кислоты – 100гр на 1.5 литр воды.

Варится любой сваркой. Но при этом важно, откуда дырка. Если бак сгнил, значит, будете варить каждые два дня. Лучше приобрести новый парогенератор.

Видео-советы по настройке и заправке

Источник

Ручной пенокомплект из садового распытлителя

Привет всем фанатам чистоты и любителям самостоятельно ухаживать за своим авто!

Уточню сразу, я простой обыватель, своей мойки у меня нет, обхожусь подручными средствами и всякими доступными вариантами самостоятельно помыть машину. Занятие это мне очень нравится и я всегда стараюсь найти способы делать это более удобно.

Вторую фазу до сих пор наносил губкой с ведра, но всегда хотелось растирать нанесённую пену из пенокомплекта. Только таскать на мойки свой заправленный пенник, втыкать-вытыкать его на мойках я не хочу. Тем более, что на некоторых мойках стоят многолитровые пеногены. Так вот, подсмотрел в интернетах, как переделывают садовые распылители в ручные пенокомплекты и решил попробовать.
Для реализации задуманного были приобретены:
— Накачной распылитель Marolex Master 3000
— Модульная штанга Marolex 15 cm
— Плоскоструйные насадки Marolex с углом распыла 110 градусов, с отверстиями 0.2, 0.3 и 0.4 мм
— Набор фетровых прокладок для мебели
— и стырена из кухни одна Губка для мытья посуды

Доработку начал со штанги.

На опрыскивателе и штанге стоит одинаковый «носик» — обыкновенная форсунка с круглым отверстием. Пены с ней получить не удастся. Нужно заменить её на плоскоструйную насадку и добавить войлочноую прокладку. В моём случае это фетровые мебельные подложки. Для этого, разбираем наконечник…

… и меняем «начинку» на описаную выше. Нюанс: после долгих испытаний в ванной, показалось, что добавив ещё и кусок обыкновенной губки, пена становится немного более густой и … суше чтоли, не знаю, как описать. Поэтому, губку решил оставить.

Собираю штангу и перехожу к опрыскивателю.

Сначала устанавливаю штангу на опрыскиватель.

В принципе, штанга здесь особой роли не играет. Можно оставить стандартный короткий «носик», на качестве пены это сказаться не должно. Хотя, этот факт я не проверял 🙂 А мне просто нравится внешний вид опрыскивателя со штангой.

Далее, раскручиваем опрыскиваетель. Для получения пены нужен воздух. Для этого необходимо сделать небольшое отверстие в подающей трубке. Вынимаем трубку, отступаем от края сантиметра полтора и делаем отверстие. Главное, чтобы оно не перекрылось, когда трубка будет вставлена обратно.

На конце трубочки стоит некий пластиковый колпачок, а-ля фильтр грубой очистки. Поэкспериментировав, его влияние на качество пены я не увидел, но для более равномерной подачи состава решил снять.

В принципе, ручной пенокомплект готов. Вернее, механическая его часть. Дальше нужно разобраться с дозировкой химии, потому что разные составы пенятся по-разному. В моём случае, Оптигланц начал приемлемо пениться при концетрации около 50 мл шампуня на литр воды. На мойку заправляю 200 мл шампуня на 2.5 л воды. Состава хватает на среднеразмерный седан. Остаётся совсем немного.
За новой игрушкой ещё наблюдаю. Посмотрю, насколько хватит прокладок, может, с концентрацией ещё поиграюсь, но в целом, результатом доволен. Одно из двух вёдер убрано.
Расскажу ещё немного о своих наблюдениях:
Про насадки. Поставил насадку с отверстием 0.3 мм. Пена хорошая, плотная. Отверстие 0.2 мм даёт более жидкую и водянистую пену, не понравилось. 0.4 мм выплёвывает очень похожую пену, что и 0.3 мм, но присмотревшись и потрогав, показалось, что пена немного гуще и плотнее, понравилось. Хочу немного привыкнуть к пене от 0.3 мм, а потом воткнуть 0.4 мм и сравнить ещё раз.
Про отверстие в подающей трубке. Своё делал самой толстой иглой, что нашёл дома. На глаз, около 1 мм. Стопудово, диаметр этой дырочки влияет на пену. Есть подозрение, что чем больше отверстие, тем плотнее пена. Но наверняка придётся чаще качать насос. Боюсь запороть свою трубку, так что оставил, как есть.
Основной мой косяк, что я забыл сделать фото результата — самой пены. Вспомнил об этом, когда состава во фляжке осталось совсем чуть-чуть, и жалко было разводить новый, ради нескольких фото >.

В сухом остатке, повторю — штука работает, пена достойная, я доволен. Единственное, нужно понимать, что качество пены отстаёт от полноценного пенокомплекта. Плюс к этому, нанесение требует регулярного накачивания воздуха насосом.

Всё, ребятки, больше мне сказать нечего. Надеюсь, было интересно. Если кому есть что добавить — пишите обязательно!
