Разрядное устройство для автомобильного аккумулятора — проверка емкости
Разрядное устройство автомобильного аккумулятора сделать не просто. Нужна хорошая стабилизация тока разряда, ведь чтобы померить фактическую емкость автомобильного аккумулятора ток должен быть постоянным во время всего процесса теста. Средние значения не подойдут. А если разряд идет на лампочку, то сила тока меняется во время всего разряда и такое измерение емкости не отражает ее фактического значения.
Поэтому для целей измерения емкости автомобильного, да и не только автомобильного аккумулятора, необходимо использовать специализированные разрядные устройства.
Хорошо, если оно еще будет разрядно-зарядным, тогда цикл тестирования можно замкнуть — сначала разрядили аккумулятор, а потом сразу зарядили за один заход. Правда, для соблюдения всей процедуры, нужно сделать наоборот. Сначала зарядить аккумулятор, а уже только потом его разрядить. А то можно снять емкости не всю, а только ту которая реально была в аккумуляторе — например только половину, если аккумулятор только что был в эксплуатации или наоборот давно не был.

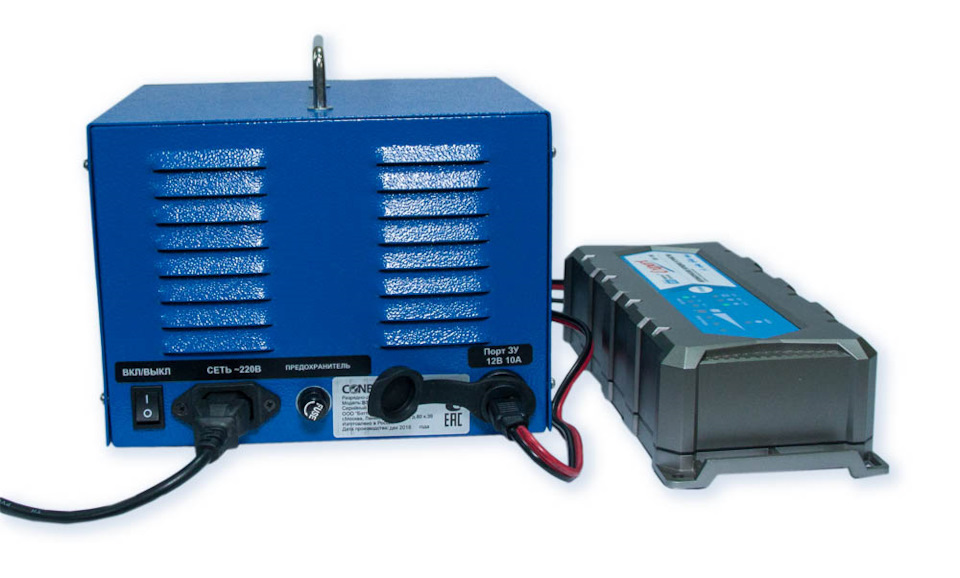

Для автоматизации процесса тестирования разрядное устройство Conbat BSL-12/20 имеет SAE разъем с обратной стороны устройства для подключения зарядного устройства.
После окончания разрядки аккумулятора, разрядное устройство переключается на заряд от внешнего зарядного устройства. Это дает следующие преимущества по сравнению со встроенным разрядно-зарядными устройствами:
* Стабильная работа разрядного устройства
* Аккумулятор заряжается от внешнего зарядного устройства по наилучшей кривой зарядки (в зависимости от имеющегося устройства)
* Нет чрезмерного нагрева устройства
* Дополнительная надежность — меньше электроники
* Нет ограничений на мощность зарядного устройства*
* Если необходимо проверить резервную емкость автомобильного аккумулятора, то разрядное устройство Conbat имеет режим разряда постоянной мощностью. Такой разряд аккумулятора позволяет симулировать работу двигателя автомобиля с неисправным генератором — важный параметр автомобильного аккумулятора на ряду с пусковым током и электрической емкостью.
Таким образом, разряд автомобильного аккумулятора применяется в целях установления остаточной емкости аккумулятора, измерения резервной емкости и в редких случаях для восстановления аккумулятора.
Если полученные значения необходимо использовать в юридически значимых действиях, то разрядное устройство должно быть внесено в реестр средств измерений. Разрядные устройства Conbat серии BSL и BCT внесены в реестр и отвечают этим требованиям.
Большой обзор разрядно-диагностического прибора CONBAT BSL 12/20 от Аккумуляторщика
Разрядное устройство для автомобильного аккумулятора
Чтобы автомобильный аккумулятор работал дольше, а также для определения остаточной емкости и восстановления, его надо периодически полностью разряжать.
Представленное здесь разрядное устройство позволяет производить измерение емкости аккумуляторов, как новых так и Б/У. Описание принципа работы схемы разрядки аккумулятора в конце страницы.
А сначала немного «теории»:
В настоящее время существует большое количество типов батарей имеющих свои зарядно-разрядные характеристики, но подавляющее большинство типов автомобильных аккумуляторов считается полностью разряженными, когда напряжение на нагрузке упадет до 10,2 вольта – по 1,7 вольта на каждой банке.
На степень заряженности влияет множество факторов, и точно ее могут определить только специальные разрядные устройства с встроенным микропроцессорным контроллером.
В промышленных разрядно-диагностических устройствах рекомендуют токи разряда, составляющие одну пятую часть от номинальной емкости АКБ (получается делением емкости батареи на 5): Пример: при емкости 60 Ач, рекомендуемый ток разряда = 12 А. Такие устройства с микропроцессорными контроллерами имеют расширенные функции по восстановлению и проверке работоспособности АКБ.
Самый простой вариант разрядки в домашних условиях – это подключение к аккумулятору вольтметра и нагрузки. В качестве нагрузки используют 3-5 автомобильных ламп накаливания указателя поворотов мощностью 21 Вт включенных параллельно, либо одну ближнего света на 55-60 Вт. Купить такие лампы пока-что можно очень дешево, ипользуя самые неходовые, например двухспиральные 21+5(4) Ватт.
Перед разрядкой аккумулятор надо зарядить.
Внимание! Подключенные к аккумулятору лампы имеют высокую температуру, что может привести к ожогам или оплавлению окружающих предметов.
Лампы размещают на диэлектрической поверхности с низкой теплопроводностью, например на кафельной плитке.
При использовании в качестве нагрузки трех ламп на 21 ватт, включенных параллельно средний ток разряда составляет 4,5 А, для четырех ламп средний ток составит 6А. Теперь самое главное не пропустить момент, когда показания на вольтметре достигнут 10,2 – 10, 5 вольт, а это значит, что аккумулятор разряжен полностью – надо быстро отключить нагрузку и подключить его к зарядному устройству.
Главный недостаток такого способа разряда в необходимости постоянного контроля показаний вольтметра: в конце разряда напряжение на АКБ уменьшается очень быстро и, если пропустить момент отключения, то можно «убить» аккумулятор. Поэтому и было сделано это простое автоматическое разрядное устройство, которое отключает нагрузку при полном разряде и фиксирует время разряда. Остается умножить время на средний ток и реальная емкость АКБ известна. Есть, конечно, один ньюанс: аккумулятор заряжен не полностью (зависит от зарядного устройства) и расчетная емкость будет ниже фактической. Поэтому после зарядки лучше измерить плотность электролита (при темрературе 20-25 градусов). Эта процедура должна производиться с особой аккуратностью и не пригодна для необслуживаемых АКБ. Напряжение заряженной ячейки в состоянии покоя в разомкнутой цепи при плотности 1,26 кг/дмз составляет 2,1В.
Описание схемы, конструкция и настройка разрядного устройства для аккумуляторов
Схема собрана на макетной плате.
R1 – 1…4k7; R2 – 2k; R3 – 1k; R4 – 430; R5 – 100; R6 – 560; R7 – 3k9; C1, C2 – 0,1…0,33; K1 – CMA3 12VDC (792H) 30A; K2 – РГК15.3 (5-6v); DA1 – 7806; DA2 – LM324A; VT1 – кт972А. Вместо реле К2 можно поставить любое маломощное реле на 12 Вольт, подключив его параллельно нагрузке.
В качестве таймера разряда можно использовать любой кварцевый электро-механический будильник или настенные часы с питанием от батарейки АА. Для этого надо подключить маломощное реле на 12 вольт и контактом разрывать питание электромеханических часов, предварительно установив стрелки на 12 часов. После полного разряда реле отключится, часы остановятся и покажут время разряда. Контакт реле К2 с помощью проводов припаивается к кусочку двухстороннего стеклотекстолита, на одной стороне которого сделана фаска, чтобы его легко можно было вставить между батарейкой и контактом в часах.
Для настройки необходим цифровой мультиметр и регулируемый источник постоянного напряжения
Процесс настройки заключается в следующем:
Схема регулируемого блока питания собрана на LM317T в стандартном включении. Единственное отличие – два переменных резистора, один для грубой, другой для точной регулировки напряжения. Резистор номиналом 680 Ом устанавливают в среднее положение, резистором 6,8 кОм выставляется напряжение 10,2 вольта. При этом напряжении диапазон регулировки «точного» резистора +/- 1,3 вольта.
Порядок работы с устройством
1) Замерьте напряжение на АКБ. Если напряжение меньше 11 вольт, произведите подзарядку.
2) Установите стрелки электромеханических часов на 12:00
3) Подключите аккумулятор к разрядому устройству соблюдая полярность.
4) Нажмите кнопку «Старт». Загорится светодиод и нагрузочные лампы.
5) Разряд прекратиться, когда напряжение АКБ достигнет конечной величины.
Следует знать, что напряжение разряженной батареи будет возрастать после отключения нагрузки, поэтому при нажатии кнопки старт через некоторое время после автоматического отключения разрядка опять сработает, но будет продолжаться очень короткое время.
6) Разрядка может быть временно приостановлена отключением одной из клемм.
7) После первого цикла разряда произведите полный заряд АКБ током, величиной 1/10 емкости аккумулятора.
8)Перед началом контрольного разряда температура электролита должна быть в пределах 18…27°С.
9) Повторите пункты 2), 3), 4)
10) После прекращения разряда определите фактическую емкость АКБ перемножением среднего тока нагрузки на время разряда.
11) Обязательно произведите полный заряд!!
Окончательный полный заряд автомобильных батарей производится нормальным зарядным током с соблюдением всех правил, с доводкой плотности электролита в конце заряда.
Если фактическая емкость аккумулятора менее 50%, чем заявленная производителем, будьте готовы к замене аккумулятора
