Разветвитель питания для усилителя авто
Дистрибьюторы питания своими руками
При появлении трёх усилителей остро возник вопрос о том, по какой схеме раскидывать силовые провода. Планировалось купить уже готовые дистрибьюторы и не парить мозг, но в голове крутились три пункта, которые заставили меня сделать их самостоятельно:
1) Это очень интересно
2) Наличие материалов и инструмента
3) Уверенность в надёжных соединениях
Не хочу сказать что в покупных плохие соединения, но по правде говоря винтовое крепление и обжатый прессом наконечник внушает гораздо больше доверия, чем притянутый шестригранным винтиком оголенный конец провода.
Итак, от ранее
изготовленной фальш-панели под усилки остались приличные части фанеры толщиной 18мм, именно её и брал за основу для дистрибьюторов.
Электролобзиком выпиливаем площадку — длина выбиралась исходя из длины медной шины, а ширина под предохранитель типа ANL. В моём случае эти размеры составили примерно 130х100 (мм) для плюсового дистрибьютора и 130х50 для минусового. Острые углы немного стачиваем напильником.
Небольшое отступление о медной шине: вся работа отталкивалась именно от неё — досталась бесплатно, приличной длины, подобные шины используются на нашем производстве, имелись уже вбитые бонки М6, ширина примерно 200мм, толщина 5мм. Данная шина была распилена на два отрезка определённой длины, чтобы уместить на ней протяжку от АКБ, три выхода на усилители, а один запасной выход на будущее, если возникнет необходимость во втором АКБ.
Далее намечал отверстия небольшим сверлом, в соответствии с отверстиями на шине, затем зинковал их бОльшим сверлом, для того чтобы бонки с внутренней стороны шины утонули в фанерке.
Получилась вот такая своеобразная площадочка.
Полчасика ломал голову как вообще закрепить шину на фанерке, из подручных средств попались винты с потайной головкой М6х16, ими и притянул шину с обратной стороны площадки, предварительно сделав зинковку сверлом М12.
Примеряем предохранители типа ANL, болты обычные М6х16, широкие шайбы для более широкого пятна контакта, плюсом они симпатично смотрится)
Вначале купил преды miniANL, но они не подошли, рубашки упирались в шину и при затяжке болта получалась очень маленькая прилегаемая площадь, короче от них отказался в пользу полноразмерных предохранителей.
Теперь необходимо как-то организовать соединение проводов от усилителей с предами, тоже пришлось попарить голову, видимо не быть мне конструктором))))
Разметил отверстия под выходами предохранителей небольшим сверлом, а затем уже увеличил отверстия сверлом М12.
Далее я просто напросто вбил молотком в эти отверстия гайки М8, влезли очень плотно, сомневаюсь что оттуда они куда-то денутся.
С минусовым дистрибьютором примерно тоже самое, только проще, так как он без предохранителей.
Далее разбираем всё это добро и на малярные работы, красил чёрной краской для бамперов, из того что бесплатно попалось в руки)))
Над качеством покраски особо не пыхтел, просто дунул и всё, затем собираем как задумано.
Далее внедряем дистрибьюторы в фальш-пол, каждый при помощи четырёх саморезов с обратной стороны пола. Саморезы с потайной головкой, предварительно делал зинковку, чтобы они не выпирали. Размечал так чтобы саморезы не перекрещивались с креплениями шины.
Пока было время разметил отверстия под усилители. Крепление будет через небольшие проставочки, для лучшего охлаждения.
Эти самоделки конечно выглядят не так красиво как покупные, либо у меня руки не с того места растут чтобы сделать красивее))) тем не менее за данные штучки я уверен.
Очень понравился подобный вид работ, но всего этого скорее всего не затеял бы, сподвигло наличие материала и инструментов. Спасибо любимая работа))))
Денежные затраты вышли в минимум — 300р за предохранители типа ANL. Что-то такое делал первый раз, так что критика, советы и похвалы принимаются))))
PS Всем мир и качественных соединений)
ГРОМКАЯ кнОпКА! Дистрибьютор питания для АВТОЗВУКА СВОИМИ РУКАМИ!
Салют всем глухим))
В этой записи мы продолжаем готовить нашу малышку к громкой системе))
На этот раз у нас на очереди ДИСТРИБЬЮТОР ПИТАНИЯ
Естественно будем делать его своими руками))
Кто уже давно в нашей секте, вы знаете что это такое
Расписывать не буду о нем, информации очень много на просторах интернета))
Есть много вариантов какие они бывают
Вот например такие
Но что меня останавливает покупку данного дистрибьютера
ЭТО ЦЕНА примерно их цена от 2т и выше зависит от кол-ва усилителей в системе
Откладываем значит такой вариант
Есть так называемые разветвители
Да цена на них 500р в среднем, но минус в том что они не защищены предохранителем
Можно конечно в разрыв ставить перед усилителем колбу с предохранителем, но это уже дополнительные растраты
Значит нам такой тоже не подходит))
И третий вариант это уже своими руками
Какие минусы данного дистрибьютора
На мой взгляд их НЕТ
И так перейдем к материалу, что нам надо для изготовления данного дистрибьютора
1. Основание
Я использую СТЕКЛОТЕКСТОЛИТ
Да ребят я не буду брать фанеру, как в основном все делают))
Это будет на много безопаснее)) и он не проводит ток)
2. Медные шины 4х35х250мм
3.Болты м8 с патаей и гайки м8 с шайбами
4. Оргстекло по желанию (себе ставить пока не буду)
5. Предохранители (А не имеет значения)
По инструменту
1.Дрель
2.Сверла на 8 и 12
3.Руки не из жопы
Ну приступаем к работе))
Естественно тоже самое делаем и с другой шиной)
Вот результат
На данное изготовление потратил 3 часа времени не спеша)
Два убитых сверла на 8 пришлось на 7.5 рассверливать шину и нарезать резьбу
Вот так вот
По затратам
1.Медная шина — 700р
2.Предохранители 6шт — 600р (это в моей системе, у вас может и 3)
3. Стеклотекстолит и болтики примерно около 500р
В общем можно сказать было потрачено 1500р
Довольна бюджетно я Вам скажу)
Спасибо всем кто читает бж)) думаю вам пригодится когда будете строить свою систему)
Часть1 #Выводы: провода для усилителя (для новичков); Самодельные межблочники
Приветствую всех кто читает этот бортжурнал😊
В этой записи я хочу поделиться своими субъективными выводами по всей информации которую мне удалось найти, проанализировать и найти подтверждения и факты по всем проводам которые нужны для усилителя, данный мануал предназначен в основном для тех кто только только вступает на путь улучшения звука в машине. Я сам как не профессионал в этой сфере, перерыл тонны информации в интернете в свободное время, параллельно прокладывая проводку в машине от динамиков до усилителя, а поскольку я сейчас в отпуске, читал я много и часто. Разброс информации был от добычи руды и до сложнейших законов физики, т.е. были изучены и практика и теория.
Приступим😊
СИЛОВЫЕ ПРОВОДА(от аккамулятора до усилителя): первое что хотелось бы сказать, запомните раз и навсегда- силовые провода никак и не каким образом не влияют на качество звука, максимум на что они влияют это мощность усилителя. Сам усилитель потребляет небольшое количество энергии, она нужна ему что бы просто включиться и приготовиться к работе. Основное потребление идёт именно во время усиления звука, примерно можно описать так: от ГУ поступает сигнал к усилителю, усилитель принимает сигнал и ведёт внутри себя в это же время забирая энергию с аккамулятора, усиливает полученный сигнал с подкачанной энергии и посылает на выход, а дальше уже усиленный сигнал идёт до динамиков(саба).
Что можно сказать про выбор силового кабеля, я ни в коем случае не призываю вас ставить кабель тоньше или что то типо того, я рекомендую подходить к выбору адекватно дабы не выкидывать лишних денег на ветер(если с этим проблем нет то можете ставить любой самый самый толстый кабель на свой вкус😊).
Поскольку сечение кабеля определяют в основном по амперам, а производители усилителей номинальное потребление не указывают, то ориентируемся по предохранителям(если по каким то причинам предохранителя нет то придётся посчитать, в интернете можно найти кучу таких расчетов)
К примеру, у меня усилитель на динамики номинальной мощностью 4 канала по 100 ватт каждый, и предохранитель на нем номиналом 80 А( также не забываем, что предохранитель это не номинальная а пиковая мощность при которой он перегорает, т.е. уже слишком много, реальная мощность колеблется от 50% до 90% от емкости предохранителя, тут не угадаешь, куча всяких факторов цена, бренд, используемые материалы и т.д), но мы всегда предполагаем худшее и берём номинал предахранителя. Основная цель расчета это повысить емкость кабеля, что бы терялось как можно меньше энергии, например, чтобы понять суть соедините светодиодную ленту батарейкой кроной 9v через проводки длиной пару сантиметров, лента засветилась, теперь сделайте это через провода длиной 5 м, засветилась ли лента так же ярко? И вообще засветилась ли?, пример грубоватый, но суть дела объясняет.
Так вот, вернёмся к усилителю, самое простое миновать все подводные камни и посчитать какого сечения кабель нужен, это отказаться от расчета на длину кабеля( в автомобиле он в среднем 5-7м) поскольку знаем чем больше сечение- тем меньше сопротивление и большая емкость кабеля, и потеря мощности будет колебаться не значительно. Предохранитель 80 А исходя из этого, смотрим на табличку, все силовые кабели в основе своей многожильные, и в машине считается эксплуатация на воздухе(сечение указано в мм^2)
Получается что при моих 80А ближайшее по значению сечение(округляем всегда в большую сторону) это 84А и необходимое сечение 16мм^2, далее смотрим на эту табличку
но эта табличка подрезана
Незабываем что расчёт вёлся при максимальной мощности, и что реальная повседневная точно ниже процентов на 10, принимая это в расчёт моему усилителю с пиком 80а хватит кабеля 6AWG (ещё есть предохранитель на кабеле, он и того меньше на 65А)
Прежде чем в меня полетят камни и фразы «кто же так считает?», хочу добавить что есть 2 оговорки:
1. У омедненного алюминиевого кабеля совсем другие показатели, а именно
По этой таблице уже выходит, что необходимое сечение для 87А это 25мм^2, но это чистый алюминий, незабываем что провода омедненные, это компенсирует небольшую часть, можно сбить до 21,15мм^2 что по размерам равняется 4 AWG, будьте внимательны при выборе кабеля, уточняйте состав
2. Иногда, но встречаются недобросовестные производители кабеля которые завышают сечение, например, кабель в упаковке написано 2,5мм^2, купили, пришли домой померили, а он оказался 1,7мм^2, бывает и такое, можно в интернете глянуть статейки про такие случаи и пожары в домах из-за завышения сечения в проводах, и занижения в самом проводе. Самое безопасное брать кабель более менее популярной фирмы или в большом строительном магазине (leroy merlin, Castorama и другие)
И последнее что добавлю, покупая наборы типо такого
имейте ввиду что в 99% случаев все присутствующие там кабели будут из омедненного алюминия,
Это мои силовыеомедненые для усилителя 4х100-4agw и моноблока 1х240-8agw, полет нормальный(когда покупал не знал того что знаю сейчас😄).
если хотите медь идёте в строительный☝️ и покупаете кабель КГ с необходимым сечением. Разница в меди и омедненном будет только в диаметре и сроке службы( медь прослужит дольше).
Если хотите заменить провод на медный КГ, то для него немного другое сечение, из-за того что он сварочный, расчёт сечения тут www.drive2.ru/l/521124532174454875/
На этом про силовые кабели все👍😊
АКУСТИЧЕСКИЕ КАБЕЛИ
Передают сигнал от усилителя к динамикам(сабу)
Ну наверное начнём с того же что и половина интернета, про безкислородную медь, супер чистую, сверх чистую, ускоряющую, улучшающую и заливающую вам в уши супер чистую качественную музыку потому что очищенна на 99,99999999%, существует ли она?
Ответ да, существует, но не на 99,999999% а всего на 99,9%, и таковой является любая медь в любых электропроводах( (99,9% Сu) в больших количествах используется в электротехнической промышленности для изготовления электрических проводов, контактов и других деталей, а также в теплообменных аппаратах. Благодаря высокой пластичности медь используется для изготовления холоднотянутых проволок, у которых в результате анизотропии электрическая проводимость вдоль оси зиачи-тельно больше, чем поперек оси, что нашло применение в радио-электронике.)
Ну пожалуй расскажу лишь основы. Во первых чем чище медь тем лучше электропроводимость поэтому никто не использует свинец в качестве проводов🤔, если медь не будет чистой, ток будет идти медленней, как следствие поднимется температура проводникам он может загореться, да и нафиг некому не нужны провода с плохой проводимостью, если бы использовались такие провода, то у промышленности всего мира были бы большие проблемы🤯. Да есть провода с примесями, но их делают для узких направлений, с металлами которые необходимы, но для всех электрических проводов чистота меди 99,9%.
Во-вторых давайте разберёмся какие же примеси выпадают из черновой меди, при получении чистой меди, это золото, серебро, платиновые металлы, мышьяк, селен, и др. Особы интересны первые 3 металла, это их стоимость, это их проводимость(может слышали про штекера тюльпаны с золотым напылением, посеребрённые акустические провода и просимую лучшую проводимость платины) если слышали то тут становиться ясно: что оказывается примеси не всегда плохо, и что очистка меди до чистой 99,9% сполна себя окупает и врятли какой то производитель не захочет очистить медь🤑.
Так что все просто, супер акустические провода которые продают 100р за метр, это обычные медные электрические стоимостью около 500р за 20 метров. Опять же идёте в строительный и покупаете себе провода с необходимым вам сечением, я рекомендую 2×2,5 этого вам хватит на любой вырост качества динамиков, из самих кабелей многие рекомендуют провод ПВС(он гибкий, крепкий)
Хотя мне он не понравился, так что я взял ПУГНПбм 2х2,5, он плоский, менее гибкий, что значит более ломкий, но дергать его туда сюда я каждый день не собираюсь, так что самое оно, подключил саб и все динамики от усилителей, играют хорошо 👌, медные кабели для акустики пожалуй единственное что более менее влияет на звук. Кстати продают кабели называются «акустические кабели» они дешевле 100р за метр😄, что то около 20-30р за метр, если память не подводит, выглядят так
имейте ввиду снаружи выглядит как медь, если разрезать как мои силовые, будет блестеть алюминий, это омедненый алюминий, не рекомендуется, в целом решать вам😊
Отдельное спасибо химикам👏 chem21.info/info/184012/
На этом про акустические кабели я заканчиваю👌
МЕЖБЛОЧНЫЕ КАБЕЛИ(RCA кабель)
Последний кабель необходимый для работы усилителя это межблочный кабель, он передаёт сигнал от ГУ до усилителя. Основными качествами которым он должен обладать: проводник из меди, хорошее экранирование. Необходимо чтобы до усилителя дошёл чистый звук который усилитель примет, поэтому необходимо чтобы по пути к сигналу не «прилипали» ненужные фоны и помехи. Сечение особой роли не играет, через линейные выходы передается максимум 2v, на топовых ГУ может доходить до 5v. Исходим из этих данных, вот к примеру:
Первый набор swat купил когда купил саб и толком вообще не разбирался, 2ой купил пару недель назад(ни чему меня жизнь не учит🤦♂️)
От SWAT переодически ловил фон, ни чего так то критичного, просто в тишине на 0 громкости шёл писк, немножко напрягало, но не смертельно, когда побольше узнал про провода решил их заменить, но об этом чуть позже, сначала взглянем на них в разрезе
Стожаров представляли экраны:
SWAT- обычная витая пара, вообще ни чем не экранирована, конечно витая пара сама по себе представляет экран, но все таки не очень,
NONAME- был обернут в «пакетик»с чутка подкрашенной стороной в цвет фольги, можно описать только так, на фото видно
Что-ж подумал я, надо менять, но на что?
В DNS самый дешевый кабель это Межблочный кабель MYSTERY MRCA-5.2(2rca x 2rca) www.dns-shop.ru/product/2…yj-kabel-mystery-mrca-52/ цена за него 450р(по качеству думаю что он как NO NAME, но точно не скажу не проверял)
С ГУ У МЕНЯ 4 линейных выхода, к сабу и моноблоку всего надо 6, 4 тюльпана на усь
и 2 тюльпана на моноблок, т.е. плюсуем Y-разветвитель, самый дешёвый в том же магазине Разветвитель RCA кабель FinePower Y-1F2M www.dns-shop.ru/product/8…a-kabel-finepower-y-1f2m/ цена 200р
Получилось 1100р за поршивенький межблочники думаю по качеству они не супер😏(не утверждаю не пользовался, просто догадки), тем более разветвители нужны мне минимум метровые(расстояние от моноблока до уся) при том что будут пересекаться с силовыми, если по уму делать, без пересечений то 2ух метровые, ну да ладно опустим это. Дела были плохи…
Как то наткнулся на пост( пополняя знания про межблочники) межблочники своими руками, описывать не буду можно в интернете найти, суть там в том что покупался микрофонный кабель нужной длины и штекеры rca, и самостоятельно создавались межблочники, пополнив багаж знаний, взяв за основу, решил сделать свои:
Во первых в основном все использовали микрофонный, при том что к примеру LCM-16 bk микрофонный имел жилы 2х0,25 в 1 экране(плетёном) стоил 45р за метр(одна из самых низких цен на кабель который присутствовал в магазине без доставки откуда нибудь), я же поступил чуть по другому, взял не микрофонный а линейный, т.е буквально который не для записи звука а наоборот для прослушивания аудио(«зачем есть вилкой суп?») Не говорю, что он не годиться или плохой, наоборот хороший качественный, может у меня оказался выбор чуть пошире.
Вообщем решил взять линейный LCS-4 (4 жилы по 0,28; 5мм в диаметре) единственное что на фото он красовался с плетёным экраном и экраном из «фольги» под ним,
а по приходу домой экран оказался один, оказалось что на сайте было 2 фото, видимо различаются по версиям
Чтож не много обидно, но не страшно цена за 12 метров получилось 360р, и по сравнению с межблочниками которые были выше, экран хороший, там же были куплены 10 rca штекеров обычных металических ничем непримечательных,
К сожалению больше фото не влезает, продолжение в следующем бортжурнале👇

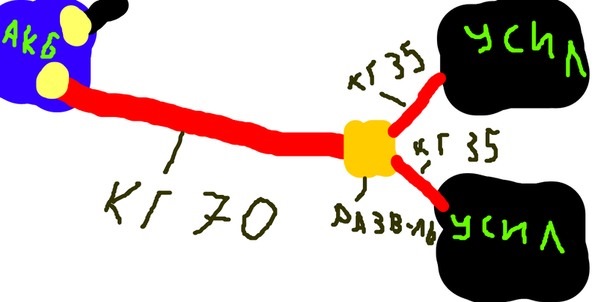

вопрос о питании двух усилителей
уважаемые модераторы, прошу не удалять тему до конца дня, просто попутно будут возникать и другие вопросы, если нужно, то как всё выясню, удалю тему сам!
Комментарии 68

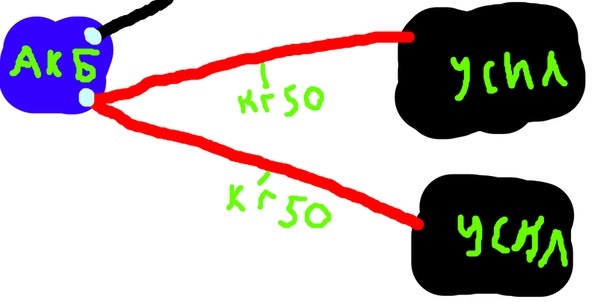

Я, как на первой схеме себе делаю. Только провод Кг-50
Ребята, возник вопрос. Мы все считаем условно, что авто не работает и соответственно советуем сечение провода. А если авто завести? От генератора до АКБ идет свой провод, расчитанный рассчитанный на сопротивление АКБ… Так неужели усилители мощнее, если к ним тя нуть такие провода? Домашним усилителям хватает на питание и 2квадрата, а мы пытаемся впендюрить на 20 минимум… Может чего не понимаю, объясните…
от генератора к акб идет провод намного короче, таким образом потери тока минимальны, да и то его лучше заменить!
На генераторе замер 14,75v, через 3,65м на проводе в 2,5квадрата то же 14,75… Где потери? В данном случае говорю о питании своего усилителя мощностью(пасспортной) 750ватт.
Ребята, возник вопрос. Мы все считаем условно, что авто не работает и соответственно советуем сечение провода. А если авто завести? От генератора до АКБ идет свой провод, расчитанный рассчитанный на сопротивление АКБ… Так неужели усилители мощнее, если к ним тя нуть такие провода? Домашним усилителям хватает на питание и 2квадрата, а мы пытаемся впендюрить на 20 минимум… Может чего не понимаю, объясните…
Я тоже думаю это полный бред такие провода тянуть.
В инструкции к моему усику написано провод нужен сечением 25 мм.кв.
У меня указано …не менее 2,5… Вот и поставил что указано. И кстати на самом усилителе на питании стоит пред на 5 ампер, отсюда вывод.
КГ35 это сечение 35 мм.кв?
да, именно он и есть ))
где то читал тест о проверке проводов под микроскопом, так даже дороие акустические только на 50-60 процентов состоят из меди, а это наш родненький советский, целиком и полностью на 100 процентов медный ))
Смысл не в этом… А в том что на кабель выдержывающий 100А нагрузки вешают max20 а потом спрашивают, почему усилитель сгорел… Извини если словом обидел, просто сядь и посчитай… На твои усилители 2,5 мм.кв за глаза…
Ребята, возник вопрос. Мы все считаем условно, что авто не работает и соответственно советуем сечение провода. А если авто завести? От генератора до АКБ идет свой провод, расчитанный рассчитанный на сопротивление АКБ… Так неужели усилители мощнее, если к ним тя нуть такие провода? Домашним усилителям хватает на питание и 2квадрата, а мы пытаемся впендюрить на 20 минимум… Может чего не понимаю, объясните…
Дома: Допустим у тебя усилитель выдает честных 500 ватт потребляет при этом 1000(за счет кпд), при условии что у тебя дома сеть выдает 220В, т.е ток потребления будет равен 1000/220=4,54А, и при работе усилителя значение буде изменятся от 0А(приблизительно) когда громкость на нуле и до 4,54А когда громкость на максимуме(ну и во время проигрывания музыки).
В машине: В заведенной машине напряжение в сети 14,4В т.е чтоб получить те же значения потребляемой мощности мы должны подавать гораздо больший ток 1000/14,4=69,4А. И значение его во время прослушивание будет меняться в пределах от 0 до 69,4А, т.к музыка не постоянный сигнал то эти значения будут меняться мгновенно, что приведет к образованию реактивных сопротивлений в цепи. Плюс питающий провод в домашке короче чем в машине. Отсюда и вывод что в машине питающие провода должны быть значительно толще.
