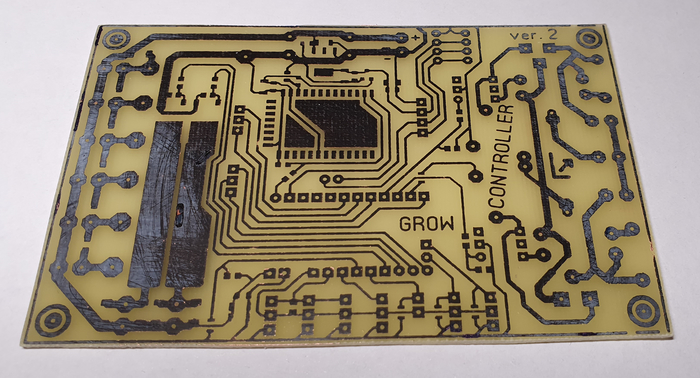

Это было долго. Нужно много всего учитывать и постараться, чтобы выглядело симпатично. Обошлось без критичных косяков. Перенес на текстолит.

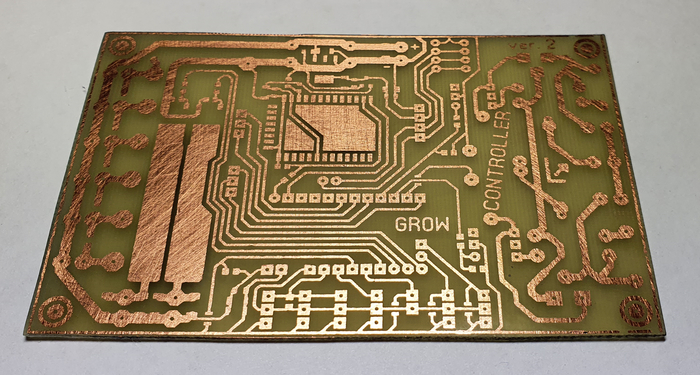

Кое где подмазал маркером. Плат получилось две. На основном два канала управления постоянным током. На дополнительной еще 6. Вытравил.

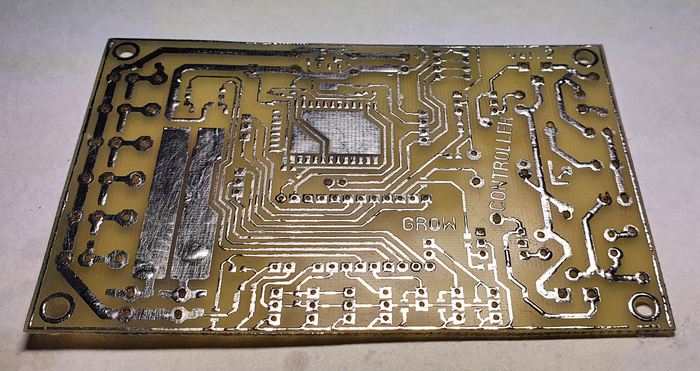

Залудил и засверлил.
Отверстий очень много. В такие моменты трудно без сверлильного станка. Но в целом получилось неплохо. Припаял детали.

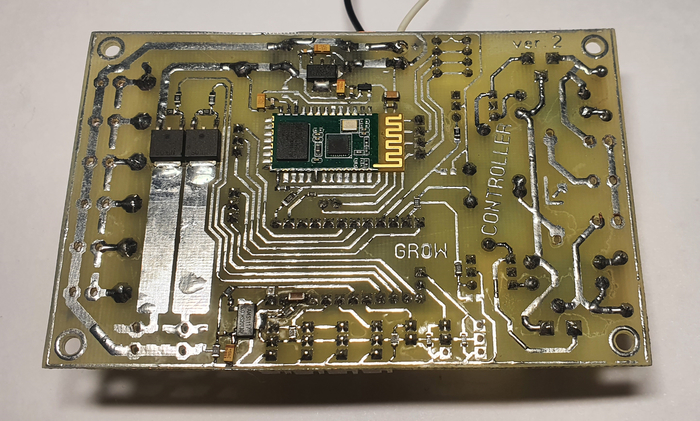

Это вид сзади. После припаял детали спереди.
Здесь не хватает как минимум 12 разъемов, батарейки, держателя для предохранителя 230 вольт и радиаторов симисторов. Сейчас понемногу пилю прошивку и ищу косяки. После допаяю оставшиеся детали или переразведу плату с учетом обнаруженных косяков. В этот раз ощутил всю боль изготовления односторонней платы. Здесь точно не хватает еще пары слоев. Из за одного слоя, ту же атмегу распаять не вышло. Пришлось лепить цельной ардуинкой.
Такие дела, вопросы можно задать в комментариях, в телегу не пишите ради пообщаться от скуки. Жду критику, советы и предложения по функциям. Сразу уточню, заказавший товарищ сказал, что контроллер нужен для выращивания экзотических перцев.
EMI фильтр для ЦАП
Предыдущий пост зашел читателям. В этом расскажу о самодельном фильтре на входе ЦАП. На этой же плате выполнена разводка 230 вольт, дежурный источник питания для контроллера/индикатора и управление питанием.
230 вольт заходит на плату и сразу попадает на платку зарядного устройства от яблочных девайсов. Она без проблем выдает 1.1 ампер с пульсациями меньше 1%. Далее высокое напряжение поступает на электромагнитное реле. После на симистор с детектором нуля. Потом на плату усилителя ICEpower 250ASX2. И параллельно на фильтр, после которого идут первичные обмотки нескольких тороидальных трансформаторов, которые питают регулятор громкости, ЦАП и некоторые другие модули.
Порядок работы реле и симистора не совсем стандартный. Хотелось включать и отключать всю систему, за исключением дежурки, именно симистором. Но также иметь возможность физически изолировать все компоненты от высокого напряжения. Поэтому подключил их последовательно. При включении ресивера, сначала срабатывает реле при отсутствии нагрузки. Это защищает контакты от искрения. Потом срабатывает симистор. Все отлично, такая система работает уже почти два года. Но перед монтажом реле, замерил его потребление. Оказалось 70 мА, очень много, 7% от доступного 1 ампера дежурки. Принял решение, подключить реле как нормально замкнутое. В итоге, именно когда ресивер выключен, контроллер включает реле и цепь разорвана. Схема включения симистора примерно такая:
Схема реле самая стандартная без использования оптрона. 1 транзистор, 1 резистор и 1 диод. Фильтр собирал по следующей схеме, выкинув из нее все лишнее.
Очень советую почитать. Автор постарался доступно объяснить важность каждого компонента схемы. А я быстро развел плату.
В прошлом посте мне доступно объяснили, про важность правильно разводки земли. Начинаю понемногу вникать. На данный момент для меня самая сложная тема. Думая земляная петля из заземления не считается?

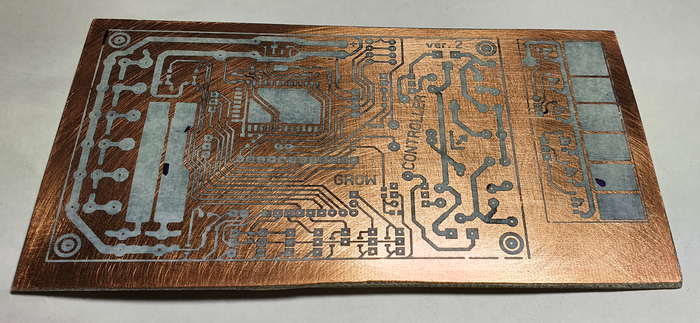

Изготовил с помощью ЛУТ, вытравил и залудил.

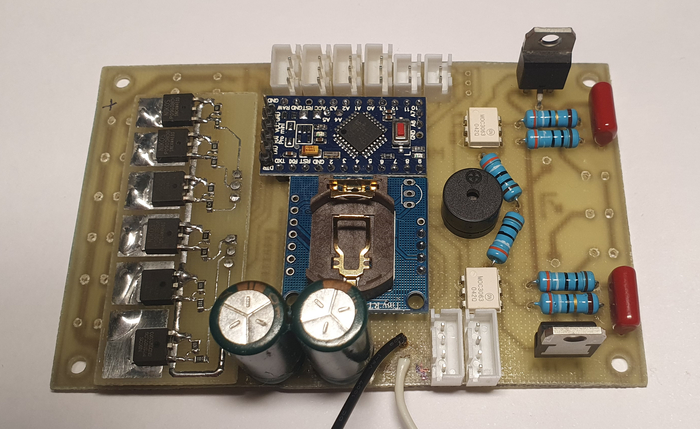

И припаял все детали, кроме недостающей обвязки симистора и держателя предохранителя.
Симистор посадил на радиатор. Максимальная теоретическая мощность будет около 500 Вт. В реальности, 50-200, не больше. Но радиатор не помешает.
В ближайшее время планирую закупиться кучей трансформаторов и изготовить плату выпрямителей и стабилизаторов питания. Далее плата управления и изолятор шины i2s для ЦАП. Еще много над чем думать. Хотелось бы добавить оптику, блютус, радио, усилитель для наушников, коммутатор i2s, atmega32u4 для управления компьютером с помощью пульта. Есть идеи, чего не хватает?
Ссылка на первый пост на тему колхозного аудио ресивера. И фото конечного устройства в текущем исполнении. Hi-END регулятор громкости своими руками
Регулятор оборотов
Понадобился регулятор оборотов коллекторного двигателя. Регулятор оборотов на Ардуино с поддержанием оборотов. Двигатель от стиральной машинки-автомата.
Если вы выполняете кратковременные работы, то датчик температуры и не нужен. Ну а если двигатель будет много работать, то неплохо с помощью датчика, Ардуино следило за температурой, и при перегреве отключало двигатель пока тот не остынет.
На этом двигателе уже присутствует тахогенератор, но в моем случае он не работает — вышел из строя. Вместо тахогенератора буду устанавливать датчик холла. Выкидываем катушку нерабочего тахогенератора, оставляем только магнит на валу. Устанавливаю датчик холла на электродвигатель.
Схема регулятора оборотов будет содержать в себе:
Ардуино Нано будет контролировать и управлять силовой частью
Блок настроек, и управления оборотами
Силовая часть будет управлять двигателем. Разъем Р1 — для подключении к сети 220В. Р3 — для установки перемычки в зависимости от блока питания.
При установке блока питания с выходным напряжением 5 вольт, на разъеме Р3 нужно установить перемычку на контакты 2 и 3. При выходном напряжении блока питания 7-12 вольт перемычку устанавливаем на контакты 1 и 2.
Не забывайте, при выборе блока питания нужно учитывать, что реле питается выходным напряжением с блока питания. Поэтому выбирайте блок питания и реле на одно напряжение.
На выводы 220V0 И 220V1, подается сетевое напряжение 220 Вольт.
Схема будет питаться импульсным блоком питания с выходным напряжением 5 вольт. Импульсный блок питания, возьмём уже готовый. Так же схему можно питать от 7 до 12 вольт. На плате есть перемычка переключения напряжения 5/12v. Так же можно питать схему и зарядным от телефона, только проверьте выходное напряжение, там не должно быть выше 5 вольт.
При установки перемычки на 5 вольт напряжение поступает напрямую на шину +5 вольт. Реле надо будет установить на 5 вольт.
При установки перемычки на 12 вольт напряжение поступает на вход Ардуино Vin. В этом случае можно питать схему напряжением 7-12 вольт. но и реле должно быть на такое напряжение, какое выходит с блока питания.
Датчик скорости в двух исполнения. На тахогенераторе или на датчике холла.
Схема разрабатывалась так, что бы обороты можно было считывать с тахогенератора, уже установленные на двигателях машинок-автоматов. Разъем Р4 служит для подключения тахогенератора.
А так же при отсутствии или неисправности тахогенератора можно заменить на датчик холла.
Дополнительные входы и выходы
Иногда к устройству охота еще что нибудь прикрутить для удобства. Здесь добавлен дополнительный выход, он сейчас на плате указан как светодиод LED1. этот выход можно использовать под свои нужды. Можно пустить этот выход для управления вентилятором охлаждения двигателя и тд.
Еще есть два дополнительных аналоговых входа, которые тоже можно задействовать как писал выше, например контролировать температуру двигателя и симистора.
Верхний слой печатной платы
В конце статьи находится архив со всеми файлами для повторения данного проекта
Настройка регулятора
Настройка не сложная, поэтапная, так же можно протестировать все узлы регулятора на правильную работу.
Регулятор оборотов ДВС на Arduino Mega. Система запуска и прогрева ДВС. Счетчик мото-часов. ШИМ-регулятор оборотов вентиллятора охлаждения.
Проект в рамках моего Трактора.
На двигателе своего трактора еще не испытавал. Но думаю все заработает сразу.
1.1 Регулятор оборотов (круиз-контроль, если тахометр будет считать обороты колеса).
Поддерживает постоянные обороты вне зависимости от нагрузки. Не нужна педаль «газа». Обороты выставляются потенциометром. Привод дроссельной заслонки от мощной серво-машинки. По сути, это PID-регулятор. Используется метод Зиглера-Никольса. Реагирование на внешние события. Например, поднятая навеска и КПП на нейтрали — перевод двигателя на ХХ.
1.2 Система запуска и прогрева ДВС. (Не нужна для инжекторных и дизельных двигателей)
1.2.1 «Автоподсос».Управление воздушной заслонкой в зависимости от температуры двигателя. Привод воздушной заслонки от мощной серво-машинки. Температура берется с цифрового датчика.
1.2.2 Обогащение топливной смеси. Эмуляция нескольких нажатий на педаль «газа» при запуске холодного двигателя.
1.3 Счетчик моточасов.
1.4 ШИМ-регулятор оборотов вентиллятора охлаждения.
Плавное управление вентиллятором. Растет температура — растут обороты вентиллятора.
2. Область применения.
2.1 Самодельные трактора, вездеходы, стационарные генераторы электроэнергии, мотопомпы и т.п.
2.2 Водный транспорт, в частности если органы управления находятся на значительном удалении от силовой установки.
2.3 Радиоуправляемые модели с ДВС.
3. Готовность кода проекта.
3.1 Регулятор оборотов ДВС 95% (остался датчик нейтрали)
3.2 Система запуска и прогрева ДВС 100%
3.3 Счетчик моточасов 0%
3.4 ШИМ-регулятор оборотов вентиллятора 0%
4. Испытания на ДВС.
4.1 Регулятор оборотов ДВС 0%
4.2 Система запуска и прогрева ДВС 0%
4.3 Счетчик моточасов 0%
4.4 ШИМ-регулятор оборотов вентиллятора 0%
5. Репозиторий закрыт до реализации и отладки проекта!
5.1 Директория libraries Библиотеки Arduino необходимые для компиляции проекта.
5.2 Директория throttle-control Директория проекта
5.2.1 Файл throttle-control.ino Код программы для Arduino (Mega).
5.2.2 Файл pitches.h Заголовочный файл для воспроизведения мелодии при старте Arduino.

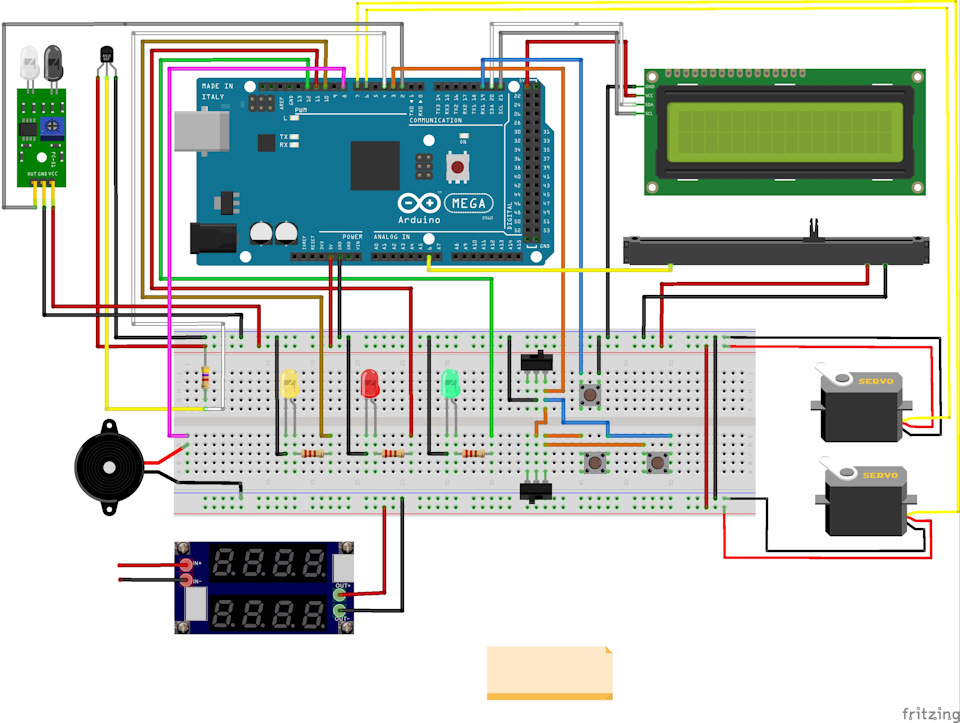

5.2.3 Файл throttle-control.fzz Макетная плата проекта для программы Fritzing. (fritzing.org/download/)

5.2.4 Файл my_parts.fzbz Файл электронных компонентов для программы Fritzing, которые отсутствуют в Базе Элементов программы.
5.2.5 Файл readme.txt Файл описания проекта
6. Список компонентов.
7. Управление и индикация.
7.1 Тумблер выбора режима.
7.1.1 Режим регулирования оборотов.
7.1.2 Режим принудительного ХХ/прогрева ДВС (зависит от температуры).
7.2 Кнопка обогащения (без фиксации). При нажатии, если двигатель холодный и включен режим прогрева, сработает сервопривод дросселя и 4 раза «нажмет на педаль газа».
7.3 Потенциометр. Можно задать рабочие обороты ДВС, которые будут поддерживаться постоянными. В пределах от ХХ до 3000 (переменная RPMmax).
7.4 Тумблер включения автоматического перехода на ХХ при поднятой навеске (концевик) и (или) положении КПП в нейтрали (концевик или датчик). Либо любые другие события.
7.5 Красный светодиод. Горит, если выбран режим ХХ/прогрева.
7.6 Желтый светодиод. Горит, если выбран режим ХХ/прогрева и температура ниже 40 градусов. Мигает 4 раза, если нажали кнопку обогащения.
7.7 Зеленый светодиод. Горит, если выбран режим регулирования оборотов.
7.8 Дисплей. Показывает обороты ДВС (RPM), температуру ДВС (T), начальную температуру ДВС ™, угол открытия дроссельной заслонки (Out).
8. Алгоритм работы системы.
Включаем зажигание. Подается питание на контроллер и сервоприводы. Контроллер готов к работе. Звучит мелодия. Производится замер начальной температуры ДВС. Перед запуском холодного двигателя нужно выбрать режим ХХ/прогрева. Если температура ниже 40гр (TempMax), включается режим прогрева ДВС (желтый светодиод). Возможно нажать кнопку обогащения смеси (только если ДВС не вращается) для уверенного пуска. Заводим двигатель. С первыми оборотами закрывается воздушная заслонка. Далее, по мере пррогрева, она приоткрывается. Желтый светодиод погас, красный горит — ДВС работает на ХХ. Переключаем тумблер в режим регулирования. Обороты устанавливаются согласно положению потенциометра. По необходимости, вторым тумблером включаем автоматический переход на ХХ. Например, если остановились и включили «нейтраль», ДВС сам перешел на ХХ.
