Как отремонтировать и заменить печку на Газель Бизнес

Грузовой автомобиль Газель – это не просто средство передвижения, а рабочее место водителя. И чем комфортнее он будет себя чувствовать на этом месте, тем больше сможет проехать, не испытывая сильного утомления. А если водитель не утомляется при управлении транспортным средством, то он меньше совершает ошибок и не подвергает опасности ни себя, ни находящихся вокруг участников дорожного движения, ни пассажиров. Для коммерческих автомобилей вопрос комфорта должен быть одним из основных приоритетов, поскольку водитель такого транспорта достаточно большое время проводит внутри автомобиля. А целый день управлять автомобилем, в котором некомфортная температура, очень тяжело. Также данный вид транспорта часто находится вне населённых пунктов, и при возникновении какой-либо поломки устранить неисправность будет очень проблематично. Поэтому при возникновении подозрения на неисправности печки Газель Бизнес, нужно провести детальную диагностику и произвести ремонт или замену при необходимости.

Возможные неисправности

Своевременный ремонт печки Газель – это вопрос не только комфорта, но и безопасности на дороге. Поломка может произойти в любое время года, но в основном это случается с приходом холодов, поскольку летом обогревателем не пользуется, а небольшие проблемы, возникающие в процессе эксплуатации в предыдущем сезоне, за лето забываются. Основные причины неисправности печки, которые могут возникнуть в процессе эксплуатации Газели Бизнес:

При всех этих симптомах нужно проверить неисправный отопитель. Можно это сделать как своими руками, так и прибегнуть к помощи квалифицированных специалистов.

Меняем отопитель самостоятельно

Замена отопителя – очень серьёзный и длительный процесс. Но если у вас имеется свой гараж или хотя бы крытое место, то замена будет проведена в более комфортных условиях. Также следует запастись всем необходимым инструментом. Потребуются набор головок и набор отвёрток. Для доступа к отопителю необходимо демонтировать всю панель приборов.

Дальше необходимо провести детальную диагностику всех механизмов. Радиатор отопителя обязательно промыть и проверить на протечку. Сделать это можно, подав воздух под небольшим давлением в патрубки радиатора и окунув его в воду, необходимо следить за появлениями пузырей. Если потребуется замена, то это нужно сделать, поскольку большая работа проделана по съёму торпеды, и будет обидно, если маленькая мелочь будет мешать правильной работе отопителя. Замена моторчика производится совместно с крыльчаткой. Замена реостата – обязательная процедура при таком ремонте. Электронный блок засоряется пылью и быстро приходит в негодность. Далее, собрать всё в обратной последовательности. И до того как прикрутить панель на место, необходимо подключить всё электропитание и проверить работу отопителя на всех режимах, и только после этого приступать к окончательной сборке. Также рекомендуется установка салонного фильтра, он продлит срок службы отопителя и сделает воздух в автомобиле немного чище.

Проделать такую процедуру самому сложно, а вот с помощником гораздо проще и, главное – быстрее.

Источник

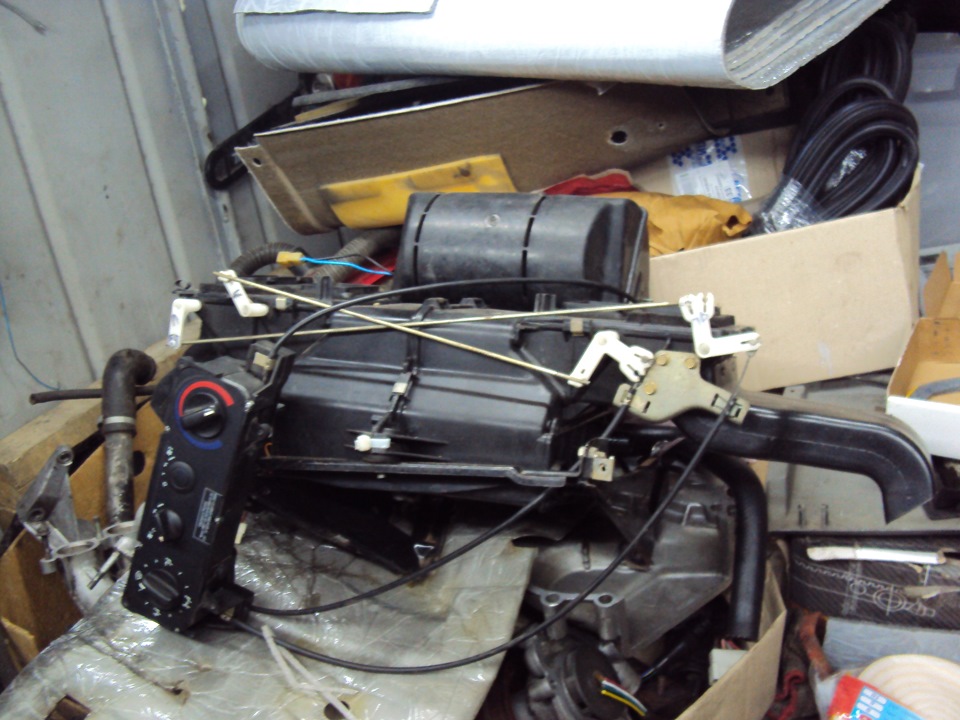

Ремонт печки н/о, наизнанку переборка

Ну вот может мои муки мышления кому то облегчат и сэкономит время.

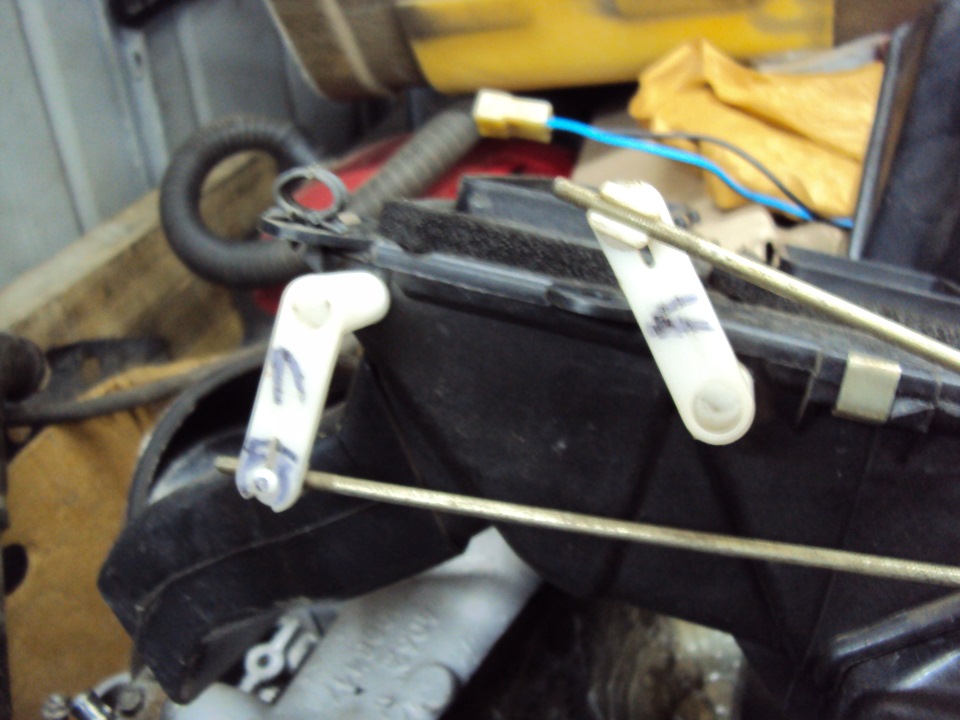

Были потяряны или я потерял оси заслонок, не важно, важно то что на базаре я таких не нашел

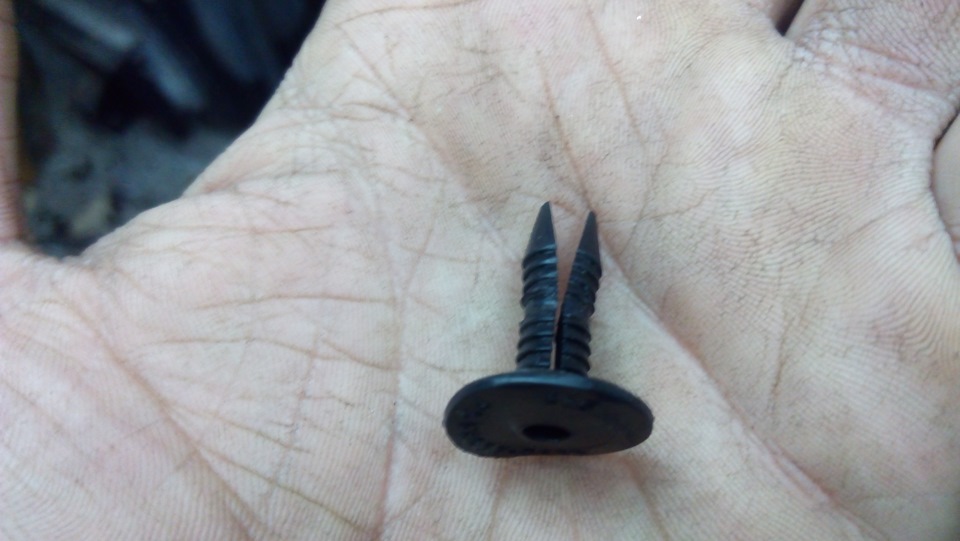

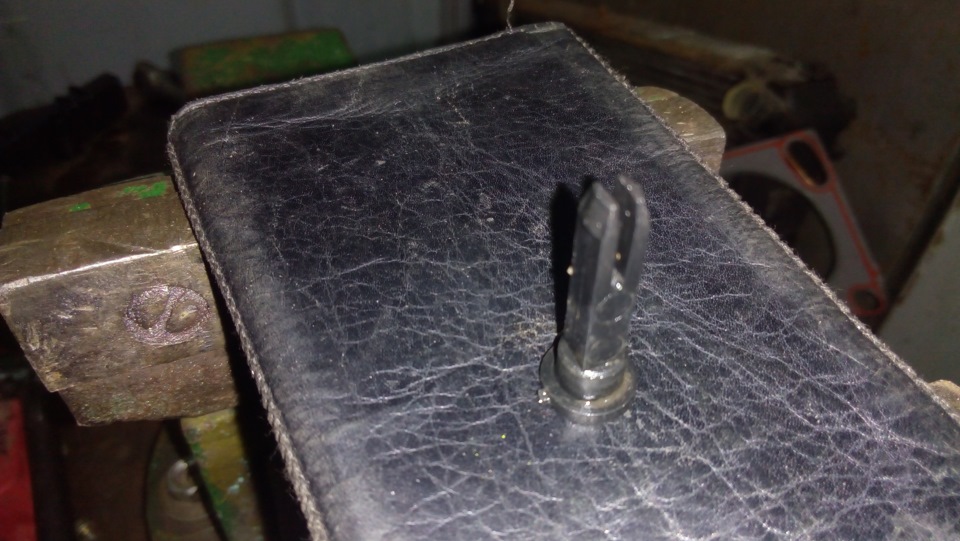

Чисто случайно мне попалась старая клипса от обшивки кабинета, примерял, отлично подошли

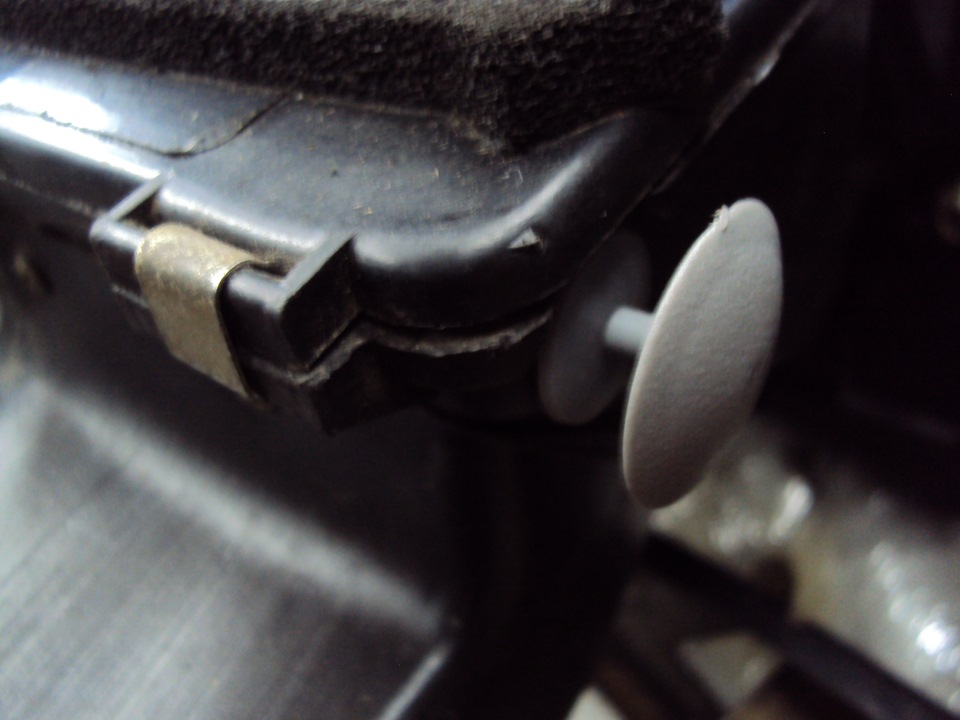

На месте, зафиксировал грибком, чур запихивать не сильно, а сколько лезит без деформации

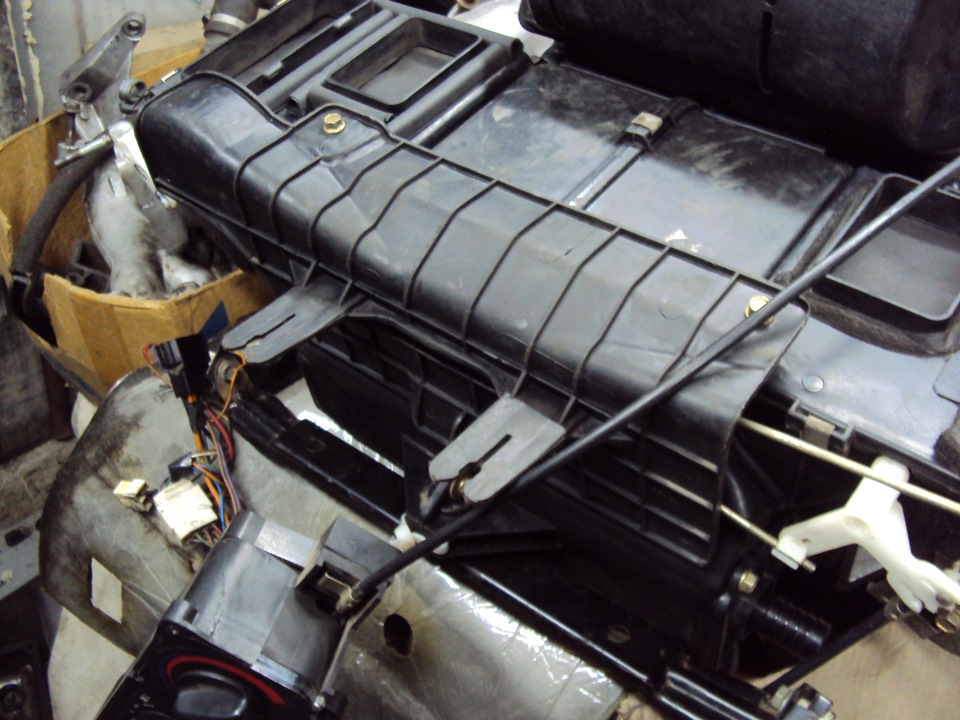

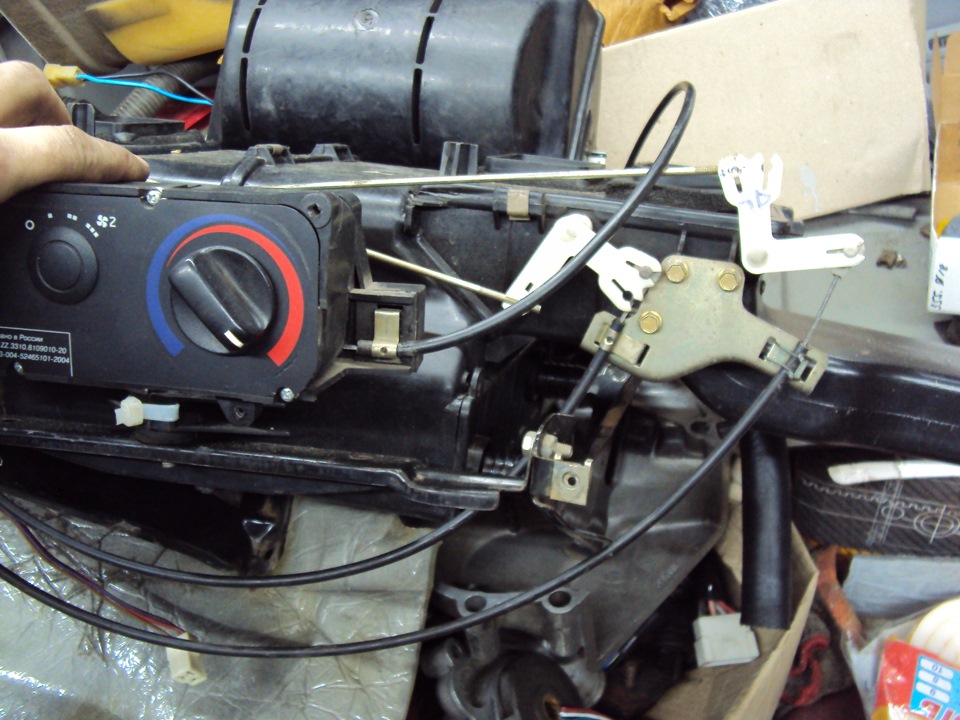

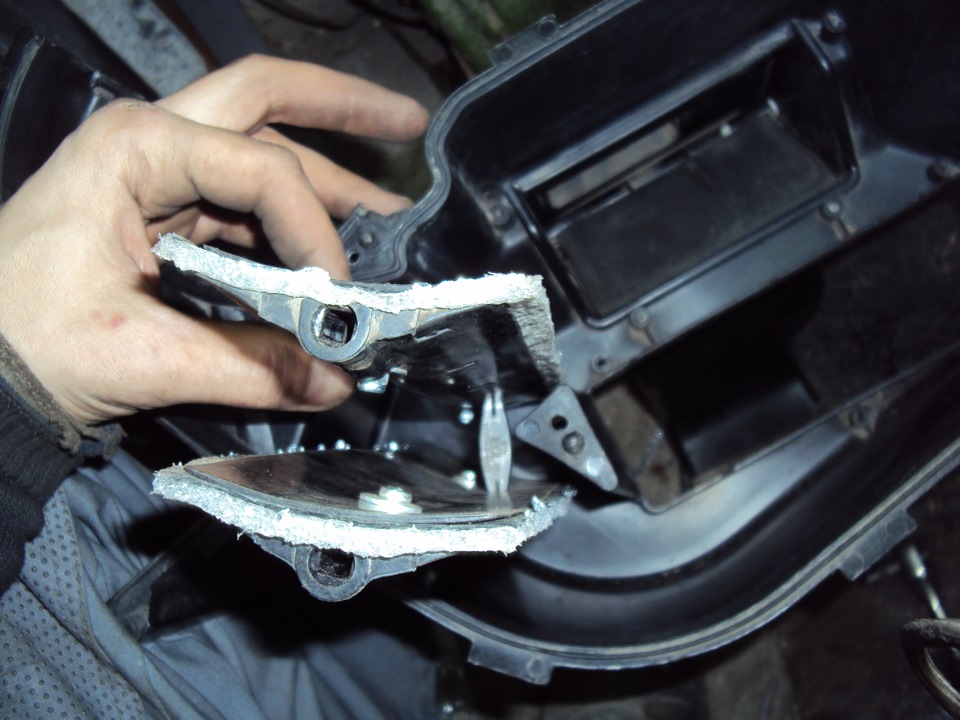

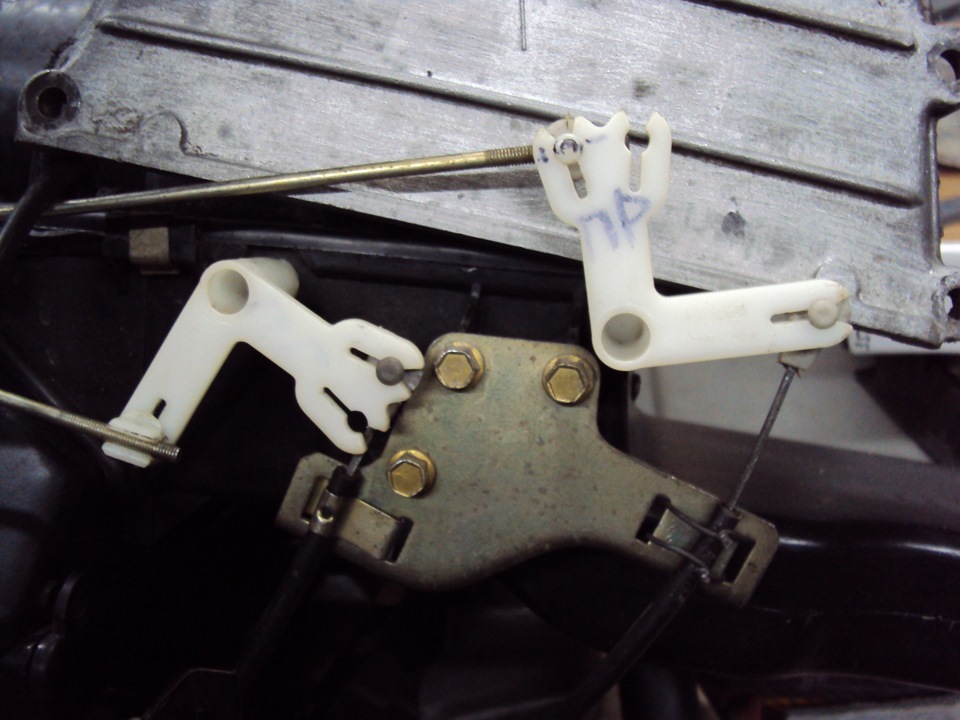

Вот такое расположение спаренных заслонок

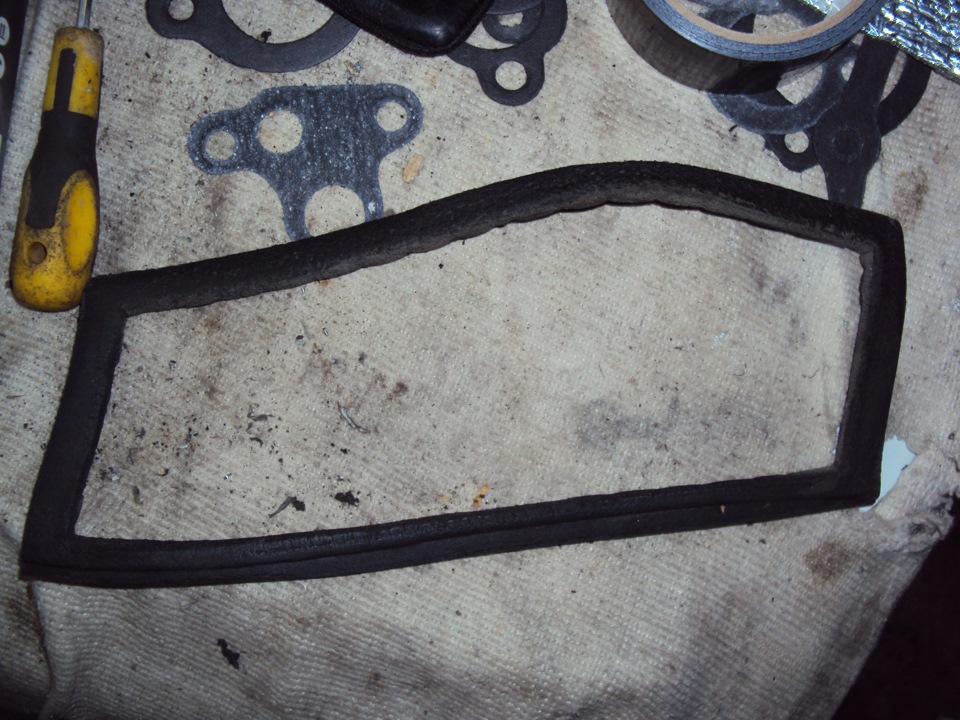

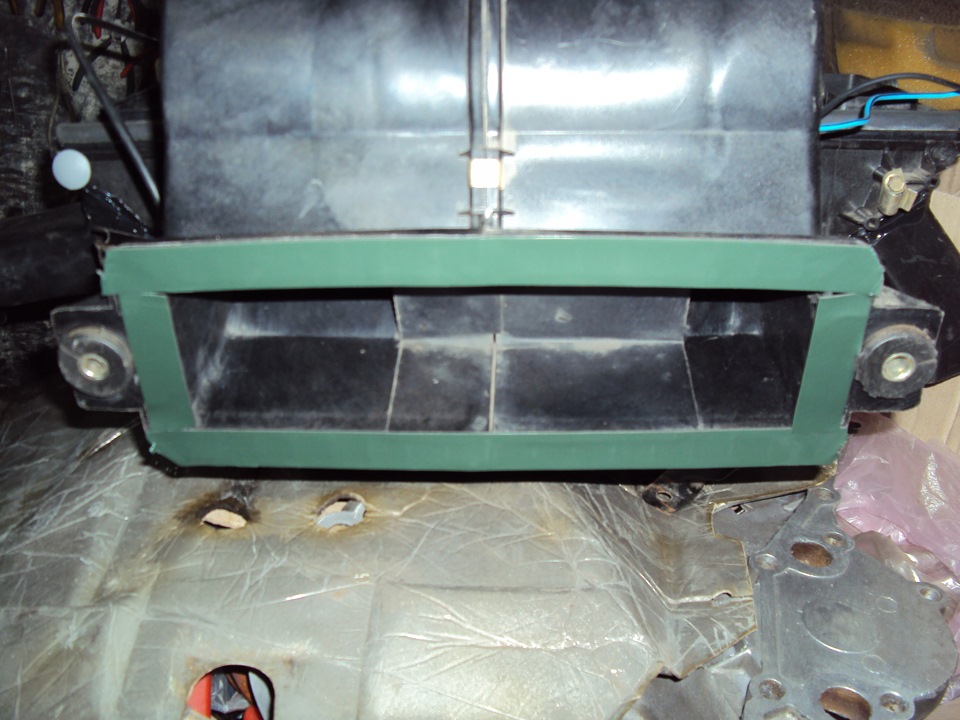

Уплотнитель корпуса и кабины, оставил старый, приклеил на двухсторонний скойч, перед установкой проклею само посадочное кабины самоклеющим уплотнителем, типо как на заслонках

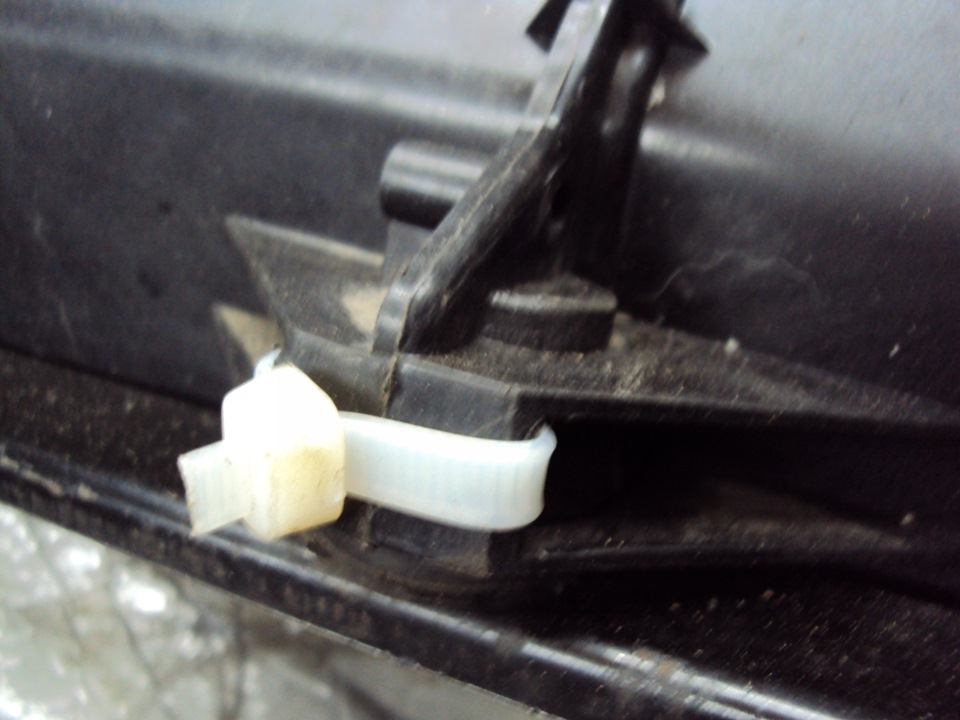

Место под резинку кронштейна крепления к кузову, стянул стяжкой, стало плотнее, был зазор

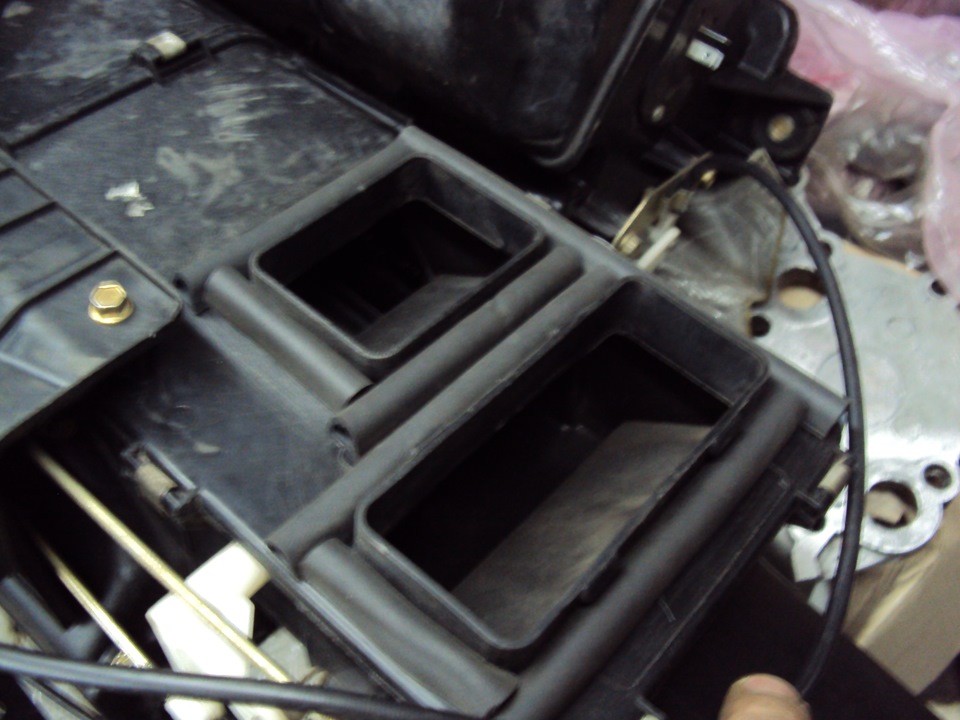

Приливы на верхние диффузоры, проклеил уплотнителем

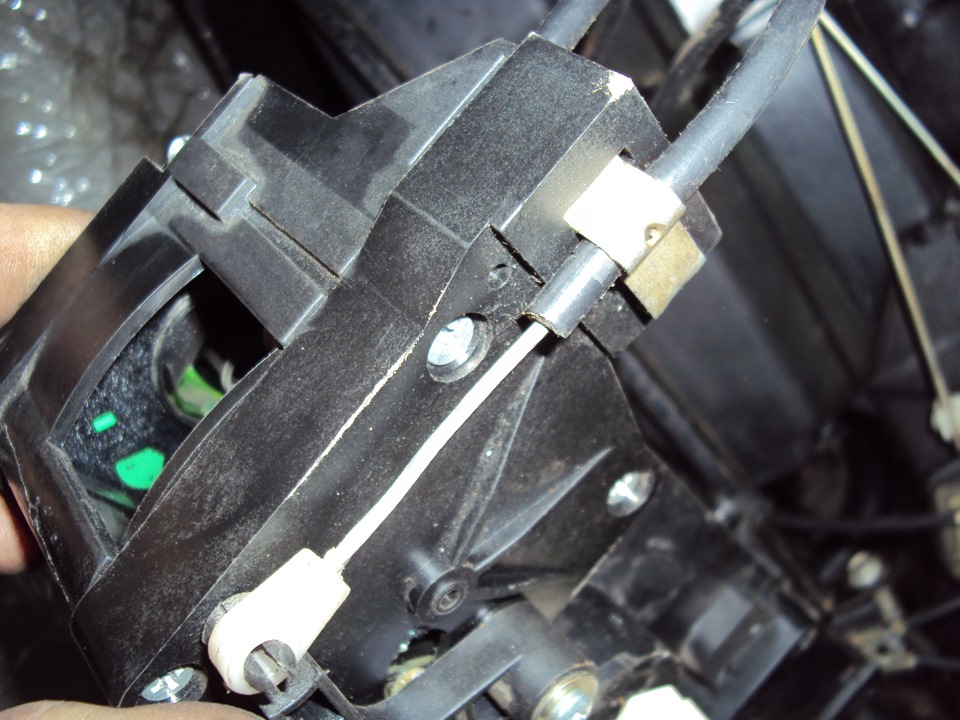

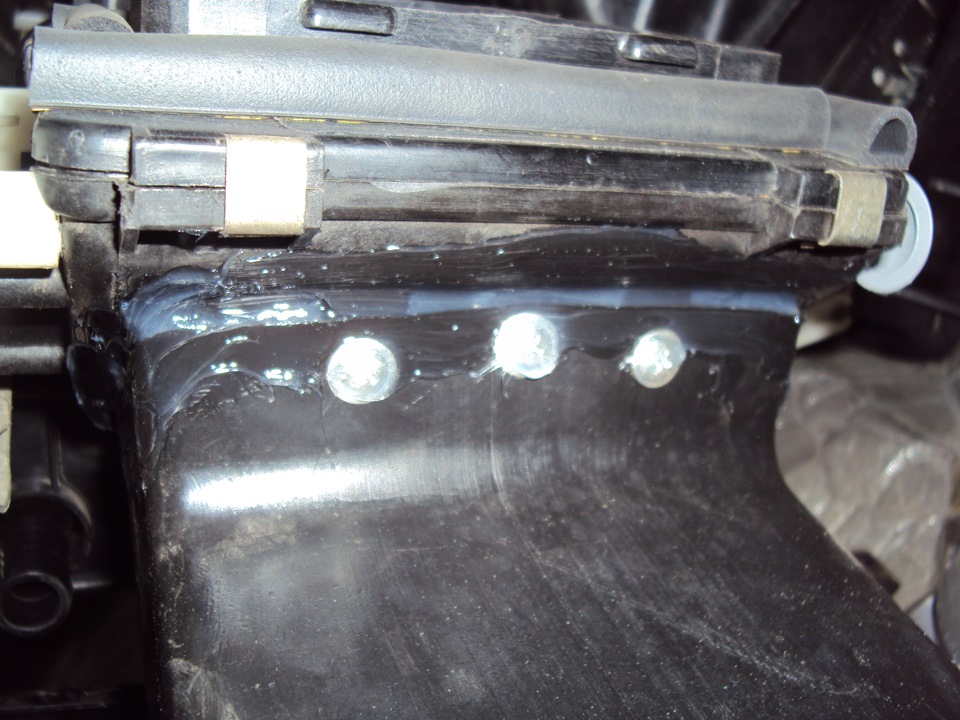

Нижние диффузоры дополнительно усилил саморезами с двух сторон и промазал силиконом, можно было и не делать…

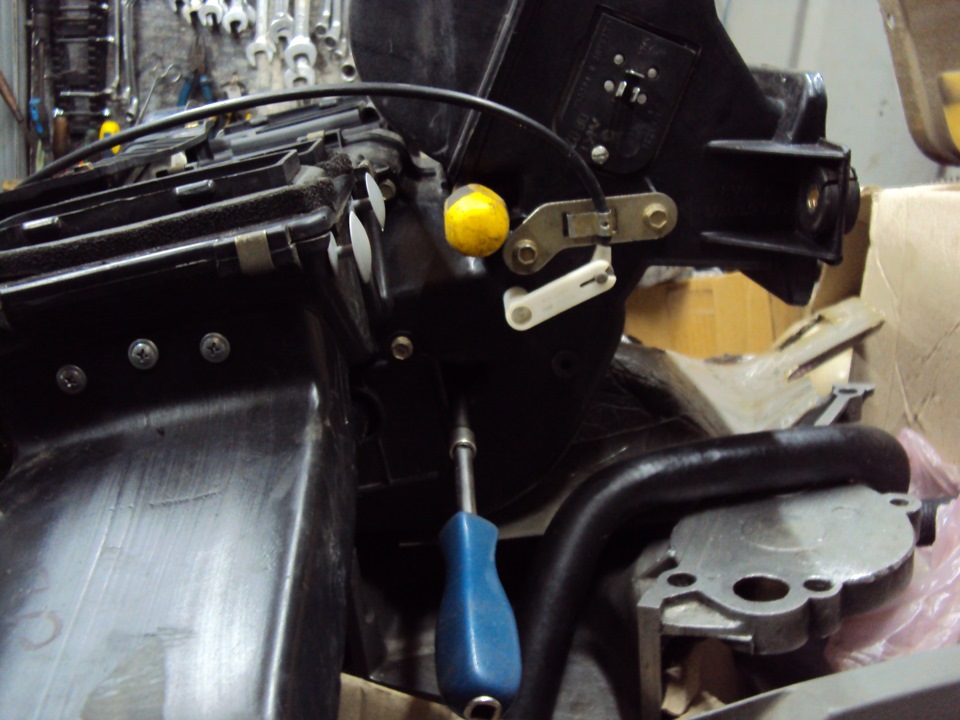

Вот там прячутся два самореза, про них не забудьте

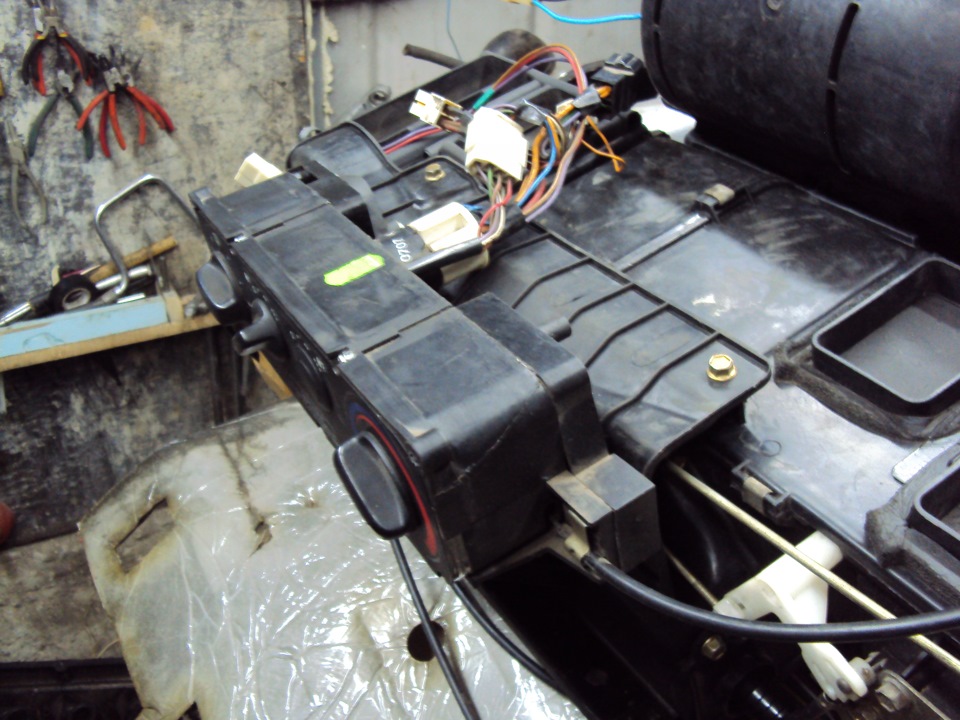

Защита и упор блока

Ну и видос как работает

ГАЗ Газель 2007, двигатель бензиновый 2.9 л., 130 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 14

Это первый нормальный видос про печку))) я теперь знаю как систему наебать))))
Причем автор обьясняет достаточно доходчиво…

Это первый нормальный видос про печку))) я теперь знаю как систему наебать))))
Причем автор обьясняет достаточно доходчиво…

🤣🤣🤣 2 года назад было… скорее всего не наебать…🤦‍♂️ а что то другое хотел написать т9🤷‍♂️🤣🤣🤣

Привет! У меня сломался переключатель в положении, как ты говоришь «в фейс контроль» Панель снимать нет ни времени, ни сил.Можно ли как-нибудь рукой снизу залезть, и перевести заслонку на лобовое, а то потеет? Заранее спасибо.

Привет, думаю да, места подлезть хватает, видео есть, надо пробовать.

отличное видео! спасибо за информацию. в инете реально такого ничего больше не найдешь

может подскажешь, у меня печка жигулёвская медная, она реально кипяток не притронишся, и получается ситуация что пассажиру дует кипяток! стекло сразу отпотевает, а мне дует полу теплый воздух! когда переключаю на ноги, пассарижу дует кипяток, а мне в ноги дует полу кипяток полу холод, как такое может быть? как с этим бороться не могу разобраться… может что подскажешь!

Видео смотри, заслонки не отрегулировать, сломаны, рычажки управления сломаны.
В общем надо смотреть…

пипец, у меня торпеду снять проблема, а ты всю печку перебрал! с торпедой долго возился?

Машина после полной капиталки, разбирал кабину прл ноль, щя в процессе сборки.

Этот не печка, это какой-то синхрофазотрон.

Источник

Особенности устройства печки Газель

Газель — это именно тот автомобиль-труженик, который эксплуатируется круглогодично, невзирая на погодные условия на улице. К зимнему времени года необходимо готовить такую машину особенно тщательно, чтобы в ней было комфортно передвигаться даже в лютые морозы. Газель может возить не только грузы, но и людей, поэтому отопитель должен быть исправен и обеспечивать приток теплого воздуха из подкапотного отсека.

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением. Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока. Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин. Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

Источник

Причины, почему не греет печка в Газель Бизнес. Почини сам

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением. Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Диагностика проблем термостата

Перед тем как поменять термостат на 406-ом двигателе нужно убедиться в его правильной работе. Возможно, штатный прибор работает исправно и его менять не нужно. Однако следует помнить, что штатный термостат ГАЗ-3100 открывается при низкой температуре — около 75 градусов. То есть двигатель ещё не набрал рабочую температуру, а в него уже поступает холодный антифриз. В холодное время года это затрудняет выход на рабочую температуру.

Порядок выполнения диагностики:

При обнаружении признака неисправности регулирующего элемента в системе охлаждения или его отсутствии требуется произвести его замену или установку.

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Принцип работы отопителя

Побочным эффектом от работы мотора является тепло, которое вырабатывается за счёт сгорания топлива и от трения деталей. Тепло отводится от сильно нагретых деталей системой охлаждения двигателя посредством охлаждающей жидкости. Она движется по магистралям и, отдав тепло в атмосферу, возвращается обратно в ДВС. Движение ОЖ обеспечивает водяной насос (помпа), который работает от шкива коленчатого вала посредством ременной передачи. Также на моделях с двумя отопителями устанавливают ещё дополнительную электрическую помпу для лучшей циркуляции ОЖ по системе. Для быстрого прогрева мотора в системе имеются два контура (малый и большой). Между ними стоит термостат, который открывает проход в большой контур при достижении ОЖ температуры, на которую он настроен. Большой контур имеет в своей цепи радиатор, который быстро охлаждает горячую жидкость. Отопитель включён в малый контур. При правильной работе на прогретом двигателе печка дует тёплым.

Отопитель Газель Бизнес состоит из корпуса, воздуховодов с заслонками, радиатора, вентилятора с крыльчаткой, краника и блока управления. Горячая ОЖ из мотора по патрубкам попадает в печку и после отдачи тепла возвращается обратно. Для лучшей отдачи отопитель оснащён электромотором с крыльчаткой, который дует холодным воздухом через соты радиатора и, проходя через нагретый радиатор, воздух нагревается и поступает в салон уже горячим. Заслонками можно направлять потоки в нужном нам направлении (на стекло, на ноги, на лицо). Температура регулируется краником, который пропускает заданное количество ОЖ через печку. Все регулировки производится с блока управления.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

На газели печка перестала дуть горячим воздухом, загорается код ошибки E3,Е6,E7

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть
