Рейтинг хомутов для патрубков авто
Самозатягивающиеся (пружинные) хомуты
Итого какие хомуты поставил (смотреть в конце поста): www.drive2.ru/l/6176725/
Так понимаю в системе охлаждения авто-это нужная штука, т.к. при перепаде температуры, утечки не будет-пружина будет препятствовать этому.
Единственное под вопросом остается, как правильно их подобрать на наши патрубки, может есть у кого опыт отпишитесь.
Поидее по диаметру патрубка попробовать можно подобрать. Установка конечно только со снятием патрубка, как винтовой его сверху не окольцуешь.
Нашел: www.drive2.ru/search/?cx=…E%D0%BC%D1%83%D1%82%D1%8B
Прошел час: Заехал в «Трассу», продавец сказал что на Гранты сейчас ставят такие:
Померил на патрубок калины, что продавец принес и купил 6 штук (1 шт. 60р.). На патрубки радиатора отопителя не было-придется поискать.
Той зимой на нижний патрубок ставил новый хомут и затянул его. Летом скорее всего от тепла патрубок начал расширяться, а этой зимой опять сжиматься-образовался зазор, через который этой зимой опять утечка. Пружина бы расширялась и сжималась сама.
1. Оденьте шланг на штуцер и измерьте Dmin. и Dmax.
2. По величине Dmin. определите номинальный диаметр (Dn) соответствующего хомута. Dn
Dmin.
3. Сравните величину Dmax с заявленным минимальным диаметром открытого хомута и выберите подходящий. Do min > Dmax.
При заказе необходимо указывать данные в следующем порядке:
1.Тип = NORMACLAMP® FBS;
2. Номинальный диаметр Dn;
3. Ширина ленты.
Замерил свои хомуты. Внутренний диаметр 37, внешний 41. При растяжке пальцами можно легко до 42 по внутреннему вытяуть, щипцами без проблем до 45 можно вытянуть:
Встретил чела на 2108-у него пружинный как у меня один хомут стоит на большом радиаторе. Продавец с магаза сказал, что на его гранте везде стоят пружинные-может свежие Вазы так выпускают.
Патрубки большие прикупил+угловой что от термостата на трубу помпы идет. Шланги охлаждения дросселя также взял+шланг что из расширителя в радиатор.
Попробовал большие пружинные хомуты везде норм надеваются кроме термостата. Утконосом пришлось разжать на сколько уткоснос смог-одел на патрубок немного патрубок вручную вправить пришлось, затем когда хомут был на патрубке (он разжат уже чуток) перехватился утконосом и разжал его до конца (до ограничителя) и хомут норм по патрубку заходил. На практике при одевании на термостат надо будет проверить.
На рынке если не найду оставшиеся, закажу в www.exist.ru
Хомут Chery:
AQ60140 — 40 мм 1 шт. термостат
AQ60128 — 28 мм (2 штуки т.к. не понятно кто-то пишет что надо на 27 а кто-то пишет что на 28 на подачу к радиатору печки+ на расширительный бачек 1 шт.)
AQ60127 — 27 мм (2 штуки т.к. не понятно кто-то пишет что надо на 27 а кто-то пишет что на 28 на подачу к радиатору печки+ на расширительный бачек 1 шт.)
AQ60125 — 25 мм 2 шт. обратка печки
Прошло несколько дней:
Был сегодня на рынке «Искра» там только в оном ларьке (Б-5) есть и то чел сегодня не работает-позвонили ему соседи у него только на 26 есть.
Кстати когда подъехал на парковку рынка парканулся рядом с 2109 там 2 подозрительных типа сидели отошел от машины метров на 7 слышу машина открылась и открылась со звуком необычным-как будто не закрыл что-то (обычно когда не закрыто 2 раза пикает а тут раза 3 пикнуло) но все закрыто было (может грабер лоховской у них был). Не понял в чем дело, конечно может и сам случайно нажал на пульт сиги, но на всякий случай уехал на другую парковку. Когда подходил к машине типы в 9-ке заерзали-прочитал на ихнем лице что, что-то не ладное творится))) Может конечно ошибаюсь, но очень все подозрительно было))) Через 5 мин. проходил то место их уже не было.

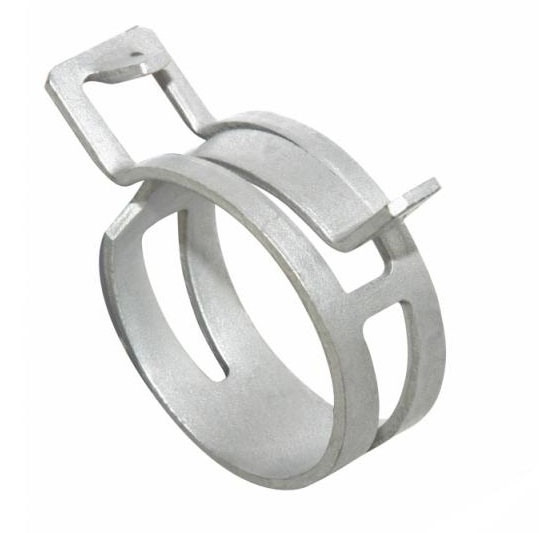

Пружинные хомуты
Как подобрать пружинный хомут?
Этот вопрос возникает у многих.
В просторах интернета есть много постов про подбор хомутов, но они все разные. На что полагаться?
Понятно, существуют размеры — Dn, D min, D max.
У вас есть шланг, шланец, замеры номинал, макс, мин. Вот тут и вся проблема.
У хомута три состояния — свободный, максимально разжатый и средний, состояние в котором он находится на шланге.
Кто то пишет, что указанный размер хомута, это размер в свободном состоянии, кто то пишет, что на хомуте указан его максимальный размер в раздвинутом состоянии.
Имея разные хомуты решил измерить их размер и сравнить с маркировкой.
Хомут VAG (фольксваген)
На хомуте и по каталожному номеру размер 32×7.
32 это диаметр, что такое 7 не знаю. Ширина у них 12мм.
Замерил в свободном и в максимально раздвинутом состоянии.
Получается ВАГ указывает размер, то есть диаметр шланга на который рассчитан хомут. 32 мм это среднее состояние хомута.
К стати, так же указывает и GM.
Следующий пациент, это хомут неизвестного производителя, купленный на сайте «Хомутики рф «
Силиконовые патрубки и шланги + пружинные хомуты. Эксперимент!
Наконец, реализовал долгожданную замену резиновых патрубков и шлангов на силиконовые патрубки и шланги, теперь вся, абсолютно вся система охлаждения и обогрева салона соединена силиконовыми патрубками и шлангами.
Ушло на этот процесс целых 2 субботы, но дело не в этом!
Цель этого поста — дать реальную оценку того, необходимы ли пружинные хомуты на силиконовых патрубках, или достаточно винтовых. Но в любом случае обязательна доработка всех посадочных поверхностей, наждачной бумагой для устранения «литниковых полосок», подробнее тут www.drive2.ru/l/5626332/
Герметик я в принципе не применяю при сборке системы охлаждения ввиду того, что его выдавливает из пятна контакта при обжиме хомутом и он ничего не герметизирует.
В салоне сливал ОЖ в старую крышку бабинного магнитофона, которая кем то была утилизирована.
А с радиатора и блока сливал в воронку вставленную в шланг опущенный в ведро.
Заказывал в САЛЕРС-Технолоджи следующие позиции (подробнее тут www.drive2.ru/l/5347657/ ):
1. Комплект патрубков системы охлаждения двигателя (соединитель тройника и нижнего патрубка радиатора нужного диаметра);
2. Комплект патрубков на печку с новой панелью;
3. Один метр шланга с внутренним диаметром 6мм (штуцеры на термостате, радиаторе, расширительном бачке 8мм.);
4. Один метр шланга с внутренним диаметром 10мм (ВУТ);
5. Два метра шланга с внутренним диаметром 16мм (обогрев газового редуктора);
6. Три метра шланга с внутренним диаметром 18 мм (внутрисалонная доп. печка и обратка расширительного бачка);
7. Один метр шланга с внутренним диаметром 19 мм (для подключения Бинара).
Все заказанные силиконовые шланги приехали разными отрезками и все чуть больше метра длинной.
18 мм. шланг реально натянуть на 20 мм трубку, достаточно хорошо тянется. Силиконовые патрубки и шланги реально мягкие, в морозилке не дубеют.
В комплекте патрубков на печку, патрубок обратки имеет неверный посадочный диаметр у верхнего конца (16мм, а трубка, на которую он садится-20мм. Еле натянул!). Продавцу отпишу!
Пружинные хомуты надо выбирать самые мощные по усилию обжатия.
Мной были заказаны испанские пружинные хомуты Mikalor и одного размера китайские MGF (нужного размера, испанских, не оказалось у продавца). Заказывал в Екатеринбургской фирме Мегафикс (не реклама), вместе с доставкой затратил 2500 ре. Подробнее тут www.drive2.ru/l/5578174/
Хомуты устанавливал с помощью обычного «зубра». Местами было неудобно устанавливать разжатый хомут, но во все труднодоступные места, хомуты я успешно установил.
Собранная система охлаждения.
На шланг подачи ОЖ в газовый редуктор одел теплоизоляцию и х/б изолентой к нему примотал шланг обратки.
Нижний патрубок радиатора-тройник.
От помпы на термостат и обратка печки.
Патрубки печки, на моторном щите. Один из патрубков (ближний на фото и он же меньшего диаметра чем трубка на которую он натягивается) мокрел, установил туда винтовой хомут.
Подача и обратка печки (все сухо, китайские хомуты обжимаю отлично).
Газовый редуктор (все сухо, испанские хомуты обжимают отлично).
Нижний патрубок радиатора на помпе.
После сборки всей системы, залил антифриз Lukoil G12 красного цвета (до этого был зеленый антифриз и его цвет не всегда давал найти утечку).
Прогрел двигатель, давление создалось, патрубки «надулись», и из-под нижнего патрубка радиатора у тройника выступила капелька ОЖ. Меня это напрягло. И связано это с неравномерной толщиной силиконовых патрубков.
На горячей системе охлаждения сжал хомут и пошевелил его относительно патрубка, слегка провернув местом разъединения кольца хомута. Завел двигатель, и о чудо, «капель» прекратилась.
Поездив неделю, обратил внимание, что появились следы ОЖ и на верхнем патрубке радиатора.
Полез в подлокотник пощупать, соединения у крана второй печки, там тоже «капель».
По осени 2-3 литра ОЖ ушло в салон по причине «задубевания» резиновых шлангов. И дабы избежать повторения, решил снять сиденье и проверить посадку силиконовых шлангов на радиатор дополнительной печки.
Не смотря на то, что 25е пружинные хомуты, одетые на силиконовый шланг еле натянул на трубки дополнительной печки, все равно подкапывало.
И решил, что дополнительно в салоне установлю винтовые хомуты. На силиконовых шлангах хомут затягивается до легкого обжатия и невозможности провернуть шланг на посадочной трубке. Перетягивать не стоит!
От возможного протирания шланга рычагом раздатки защитил его полоской силикона от промышленной шторы.
В общем итоге, во всей системе пришлось установить 10 винтовых хомутов на шлангах печки в салоне, переходах с 20 на 18 мм шланг на бесколлекторную помпу Bosh (винтовые хомуты установил со стороны патрубков печки) и один на верхнем патрубке радиатора.
Фото с установленными винтовыми хомутами к сожалению не сделал.
Все остальные соединения не мокреют и обжимаются пружинными хомутами.
Во время поузловой сборки системы, опрессовывал узлы переходов на электрическую помпу. Все обжалось очень хорошо китайскими пружинными хомутами. Соединительные трубки использовал «прямые» 20мм-20мм без перехода.
Бонусом решил проверить бензостойкость силиконовых патрубков (на случай протечки бензомагистрали на рампу бензиновых форсунок). За час замачивания в бензине шланг разбух вдвое. После снятия воздействия бензина и испарения его из материала он вернулся в первоначальное состояние, эластичность не потерял. Поэтому поверхностный облив бензином шланга никакого вреда ему не принесет!
Если все же кто то захочет повторения моей реализации с пружинными хомутами вот табличка и в ней указана приблизительная длинна шлангов дополнительной салонной печки.
Осталась горка РТИ в удручающем состоянии, сложил в мешок и положил на хранение.
В местах обжатия патрубков хомутом резина не прорезана, через год выкину их.
Оставшиеся хомуты сложил в коробочку и положил под заднее сиденье, в случае обнаружении протечки установлю параллельно пружинному.
Итог проделанной работы такой!
На мой взгляд, дополнительно тратится на пружинные, а тем более силовые хомуты смысла нет по причине не равномерной толщины силиконовых патрубков Брянского производства, компании САЛЕРС-Технолоджи.
Достаточно штатных винтовых хомутов, главное убрать со всех сопрягаемых поверхностей литниковые дефекты, а толщина стенки силиконового патрубка или шланга будет компенсировать тепловое расширение и будет все герметично и надежно.
Автомеханик советует только такие хомуты для машины — никогда не ставьте «контрафакт»
Стоят более 10-ти лет, ничего не трогал и держаться на «Ура»! Ни где ничего не течёт и ничего не подтягивал уже долгое время. Поэтому советую присмотреться и взять на вооружение!
Есть простой дедовский способ — обычной проволокой стянуть и будет вам счастье. Но это уже из самодельных методов. Сегодня «червячные» хомуты заполонили авторынок.
Есть ещё самозатягивающие хомутики и японцы их также уважают. У них давно всё продумано…
Перед тем как поставить один из таких хомутов советую обернуть шланг изолентой и обязательно синей, а то не получится.)))
Пружинный или классический хомут выбрать для авто?
А на самом деле, хомуты под отвёртку легко «садятся» на своё положенное место и легко фиксируются обычной крестовой отвёрткой.
У таких хомутиков есть как преимущества, так и недостатки.
Первым недостатком является то, что стягивающие рёбра хомута имеют острые грани и при затяжке могут повредить шланг — сразу же вы это не заметите, но с течением времени это характеристика вылезет.
Второй недостаток в том, что со временем такой хомут необходимо подтягивать — так как резина усыхает и натяжка приспособления уменьшается.
Есть решение — самозатягивающиеся хомуты. Кстати, даже такой автомобильный гигант как «АвтоВаз» перешёл именно на такие хомуты.
Пружинные хомуты также имеют свои недостатки перед «классическими» — у них свой диаметр и необходимо подбирать соответствующий в таком случае. У классических шаг больше и можно подобрать свой диаметр.
«Контрафактные» хомуты могут сыграть с вашим железным другом или с другим устройством очень печальную штуку…
И ещё пружинные хомуты значительно дороже обычных…
Но и тут есть решение вопроса — нужно просто узнать каталожный номер такого хомута и заказать его у китайцев — так он будет стоить также как обычный.
Для пружинных хомутов существуют специальные клещи с дистанционной площадкой — именно для труднодоступных мест — это серьёзная и полезная штука.
Советую глянуть видео о хомутах для патрубков охлаждения:
А какими пользуетесь Вы хомутами? Всё же советую «силовые» — пружинные самозатягивающие хомуты — дольше живут и практичнее обычных!
Добра Вам на дороге! Ни жезла — ни ям! Следите за моими новыми публикациями — дальше ещё интереснее будет!

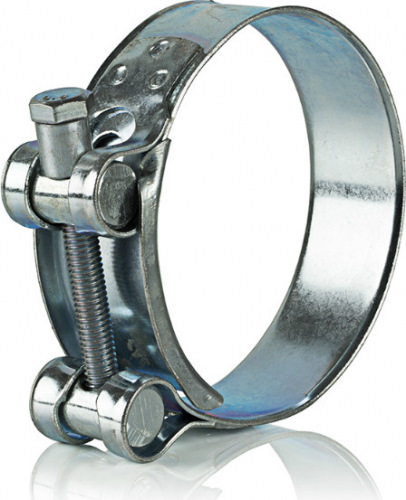

Борьба с утечкой антифриза. Силовые хомуты.
Всем доброго здравия, друзья! С приходом холодов и резких перепадов температуры началась утечка антифриза системы охлаждения двигателя.
При осмотре было выявлено, что «сопливит» нижний тройник подогрева газового редуктора, а так же из-под силиконового патрубка, соединяющий водяной насос и радиатор.
Вот начало «эпопеи»: www.drive2.ru/l/466322398744936491/

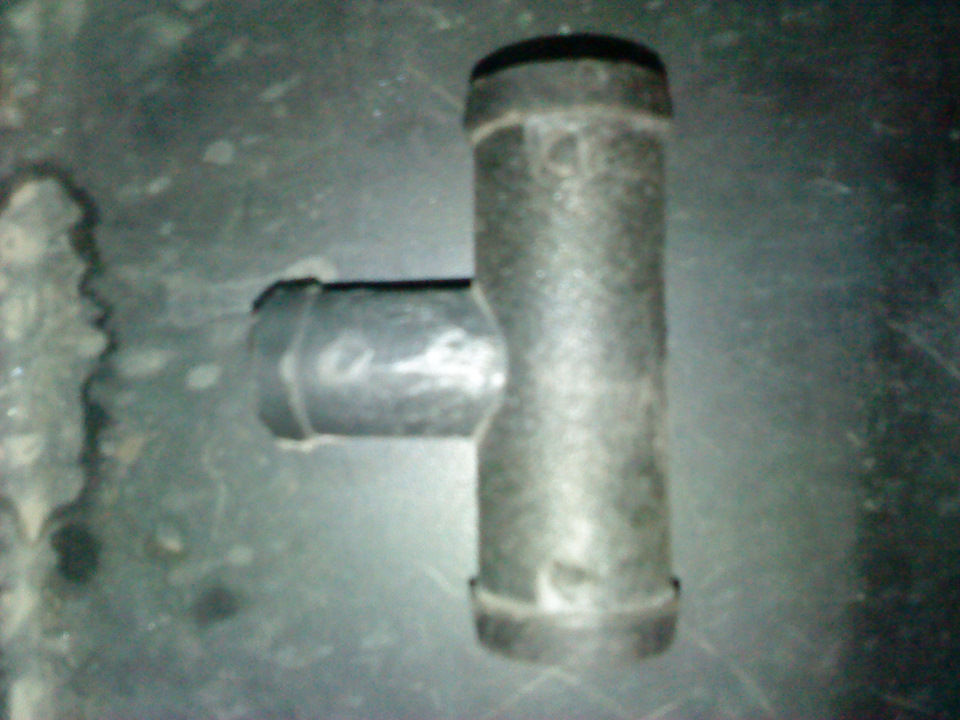

Слил антифриз, произвел осмотр. Тройники, изготовленные из дюрали, начали подвергаться коррозии.

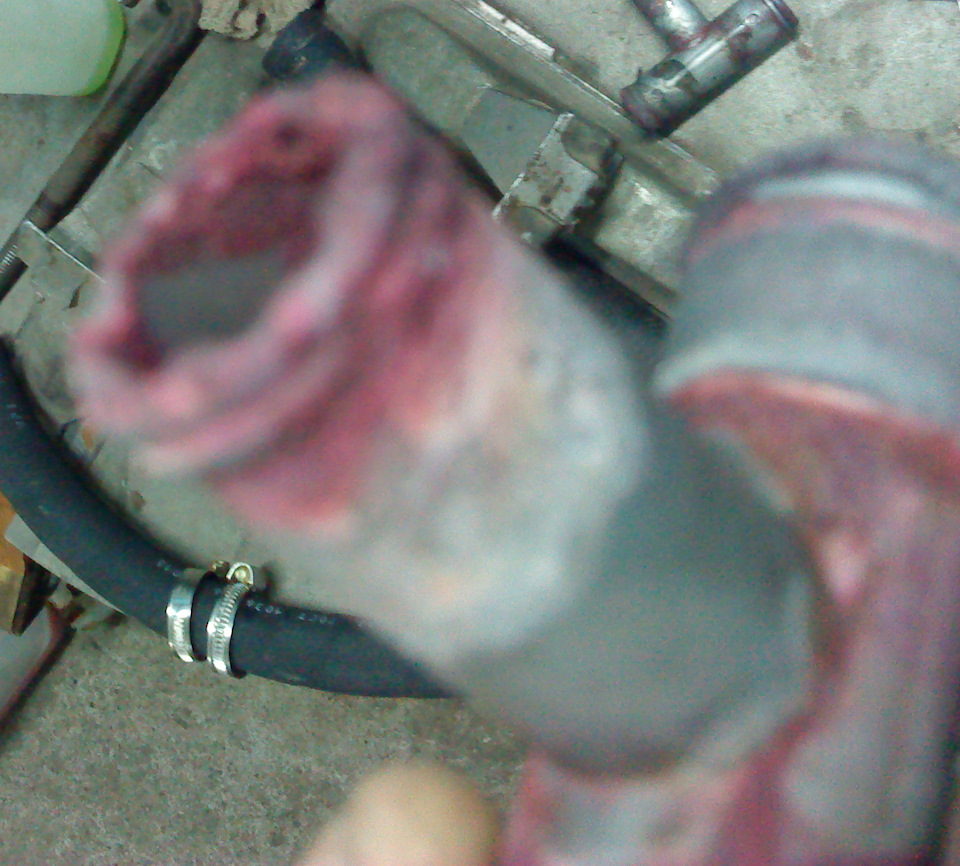

К этому добавилась «рукожопость» установщиков ГБО — патрубок был криво посажен и криво обтянут. В общем пришлось все это безобразие самому переделывать. Тройники заменил на пластиковые, с достаточно толстой стенкой. Посадочные размеры: 20/20/16. Сколько такие тройники «проживут» — посмотрим. Самому интересно. Металлических таких я не нашел.
Примерно месяца два назад, я, по своей неаккуратности, резанул верхний силиконовый патрубок, который пришлось заменить, временно, на обычный резиновый. Наткнулся я, на так называемые, силовые хомуты.
Взял два, на пробу, для этого патрубка. Установил. Итог — всё сухо.

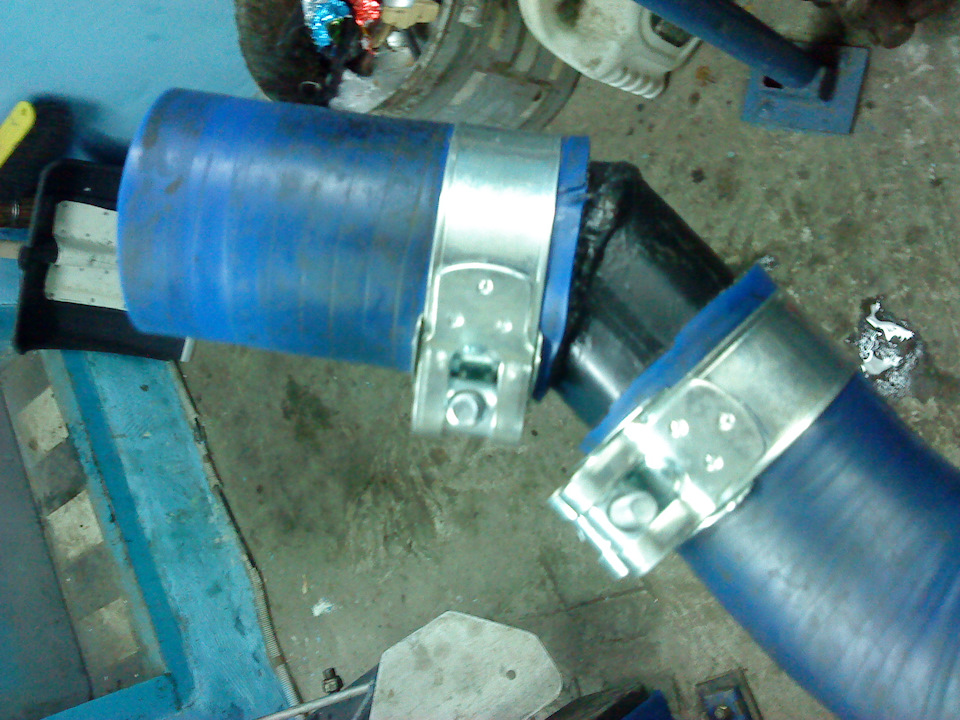

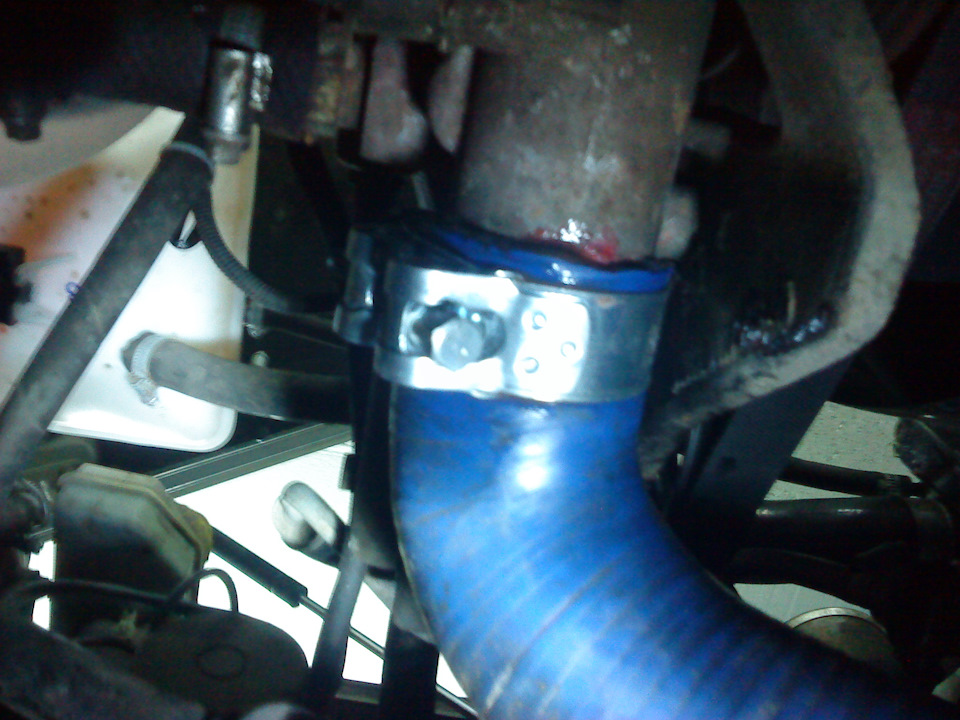

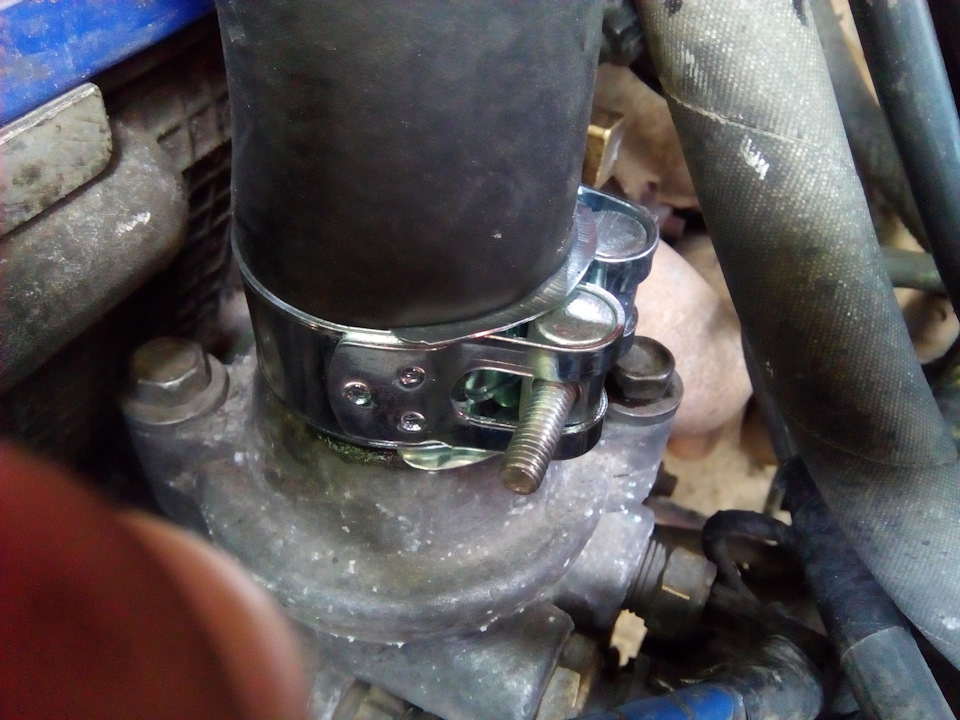

Поэтому я решил заменить обычные «жидкие» хомуты на больших патрубках. Размеры подбирал на месте по патрубкам.
После проделанных работ, утечка теперь в этих местах отсутствует. Время и эксплуатация покажет. Силовые хомуты достаточно хорошо обжимают силиконовые патрубки, в отличие от простых, благодаря большей площади обжатия. Плюс, ко всему этому, сорвать такой хомут гораздо сложнее, чем обычный червячный. Стоит ли ставить эти хомуты на остальные патрубки, меньших диаметров — думаю нет. Там справляются и обычные хомуты, так как обжимают они резину нормально. Если бы был силикон «в круг», то тогда нужно было бы смотреть по факту.
Есть еще хомуты пружинного типа — тоже идея не плохая, но там важно четко подобрать размер, иначе толку не будет.
Я, пока что, не стал заморачиваться насчет пружинных хомутов, так как все устраивает на данный момент. Но народ делает, меняет обычные хомуты на эти, и довольны.
Вот, собственно и все, о чем я хотел, с Вами, друзья, поделиться.
