Значки на панели приборов автомобиля опель корса

Приборная панель автомобиля — значения значков-индикаторов

Наверное, каждому знакома такая ситуация: на приборной панели вдруг начинает мигать какой-то символ, которого вы никогда раньше не видели?
И вы понятия не имеете, что он означает, так как раньше в глаза его не видели…
Спрашивать-расспрашивать как-то неудобно, да и, как всегда, не у кого…
Что же это такое?
Срочно ли это?
Можно ли отложить до завтра?
Может, вызвать экстренную помощь?

Вашему вниманию — описание 64-х значков индикаторов.

Если все загорится одновременно (тьфу-тьфу)), то выглядеть должно как то так

1. Противотуманные фары (передние).
2. Неисправность усилителя рулевого управления.
3. Противотуманные фары (задние).
4. Низкий уровень жидкости стеклоомывателя.
5. Износ тормозных колодок.
6. Значок включённого круиз-контроля.
7. Включены поворотные сигналы.
8. Датчик дождя и света.
9. Зимний режим.
10. Индикатор информационного сообщения.
11. Индикация работы свечи накаливания.
12. Мороз.
13. Индикация обнаружения бесконтактного ключа.
14. Ключ не обнаружен.
15. Батарея ключа нуждается в замене.
16. Опасное сокращение дистанции.
17. Нажмите педаль сцепления.
18. Нажмите тормозную педаль.
19. Блокировка рулевой колонки.
20. Дальний свет.
21. Низкое давление в шинах.
22. Индикатор включения наружного освещения.
23. Неисправность наружного освещения.
24. Не работает стоп-сигнал.
25. Предупреждение сажевого фильтра.
26. Предупреждение прицепного устройства.
27. Предупреждение пневматической подвески.
28. Смена полосы движения.
29. Перегрев катализатора.
30. Не пристёгнут ремень безопасности.
31. Активирован стояночный тормоз.
32. Неисправность аккумулятора.
33. Система помощи при парковке.
34. Требуется техническое обслуживание.
35. Адаптивные передние фары.
36. Неисправность автоматического наклона фар.
37. Неисправность заднего спойлера.
38. Неисправность крыши в кабриолете.
39. Ошибка подушки безопасности.
40. Неисправность ручного тормоза.
41. Вода в топливном фильтре.
42. Подушка безопасности деактивирована.
43. Неисправность.
44. Фары ближнего света.
45. Загрязнение воздушного фильтра.
46. Режим экономии топлива.
47. Система помощи спуска с горы.
48. Повышенная температура.
49. Неисправность антиблокировочной системы тормозов.
50. Неисправность топливного фильтра.
51. Открыта дверь.
52. Открыт капот.
53. Низкий уровень топлива.
54. Неисправность автоматической коробки передач.
55. Автоматический ограничитель скорости.
56. Амортизаторы подвески.
57. Низкое давление масла.
58. Обогрев лобового стекла.
59. Открыт багажник.
60. Система стабилизации отключена.
61. Датчик дождя.
62. Неполадка двигателя.
63. Обогрев заднего стекла.
64. Автоматическое очищение лобового стекла.

Источник

Описание панели приборов

Расположение органов управления на панели приборов автомобиля

1 — Переключатель управления функционированием осветительных приборов и регулятор интенсивности подсветки приборов

2 — Дефлекторы обдува боковых стекол

3 — Дефлекторы боковых воздуховодов системы вентиляции и отопления салона

4 — Регулятор наклона оптических осей фар (при соответствующей комплектации)

5 — Левый подрулевой переключатель управления функционированием указателей поворота, выбора режима функционирования фар, сигнализации дальним светом

6 — Пиктограммы обозначения кнопки клаксона

7 — Комбинация приборов

8 — Правый подрулевой переключатель управления функционированием омывателей стекол и (при соответствующей комплектации) линз фар

9 — Дисплей даты, времени, измерителя температуры наружного воздуха, и радиоприемника

10 — Выключатель аварийной сигнализации

11 — Дефлекторы центральных воздуховодов системы вентиляции и отопления салона

12 — Панель управления функционированием систем отопления, вентиляции и кондиционирования

13 — Крышка модуля пассажирской подушки безопасности

15 — Радиоприемник (при соответствующей комплектации)

16 — Пепельница и прикуриватель

18 — Выключатель зажигания

19 — Педаль тормоза

20 — Педаль сцепления

21 — Монтажный блок предохранителей

22 — Рычаг привода отпускания защелки замка капота

Внешний вид и расположение отдельных элементов панели приборов в автомобилях различных модификаций могут различаться.

Комбинация приборов

Контрольные лампы и световые индикаторы панели приборов

Полнота комплектации панели приборов контрольными лампами и световыми индикаторами зависит от модификации автомобиля.

Контрольная лампа перевода АТ в спортивный режим (при соответствующей комплектации автомобиля) или неисправности АТ

На моделях соответствующей комплектации срабатыванием данной контрольной лампы сопровождается перевод АТ в спортивный режим (индикатор горит непрерывно) или неисправность переключения передач (индикатор мигает).

Контрольная лампа заряда

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправности в системе заряда. Следует прекратить движение и выключить зажигание. Проверьте усилие натяжения ремня привода генератора, надежность крепления клеммных соединений электропроводки генератора, а также прочность затягивания болтов крепления генератора.

На моделях, оснащенных двигателями X10XE, X10XE, X15DT и X17D не исключена также вероятность нарушения исправности функционирования системы охлаждения силового агрегата. На моделях, оснащенных двигателем X15DT не исключена также вероятность нарушения исправности функционирования усилителя тормозов.

Контрольная лампа тормозной системы и гидравлического привода сцепления

Если контрольная лампа продолжает гореть при включенном зажигании, следует проверить полноту отпускания стояночного тормоза. Срабатывание данной лампы может свидетельствовать также об опускании уровня рабочей жидкости в резервуарах ГТЦ или цилиндра гидропривода сцепления.

Контрольная лампа устройства преднакала дизельного двигателя

Активация данной контрольной лампы происходит только при срабатывании системы преднакала дизельного двигателя при низких температурах окружающей среды.

Контрольная лампа отказов двигателя (MIL)

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправности двигателя или нарушении исправности функционирования какого-либо из узлов систем снижения ток сичности отработавших газов. Старайтесь избегать при дальнейшем движении резкого ускорения и высоких оборотов двигателя. При первой же возможности обратитесь за помощью к специалистам автосервиса.

Включение лампы в проблесковом режиме при включенном зажигании сигнализирует о неисправности противоугонной системы, двигатель не запустится.

Контрольная лампа системы дополнительной безопасности (SRS)

Контрольная лампа загорается на 4 секунды при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения, продолжение ее работы по истечении 4 секунд или срабатывание при движении автомобиля свидетельствуют об отказах в электрических цепях систем дополнительной безопасности SRS (подушки безопасности, аварийные натяжители ремней).

Контрольная лампа электроусилителя рулевого управления

EPS Контрольная лампа кратковременно срабатывает при включении зажигания на автомобилях, оснащенных двигателями X10XE и X12XE, и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Срабатывание лампы при движении свидетельствует о неисправности электроусилителя рулевого управления. Движение можно продолжать, но рулевое управление потребует дополнительных усилий.

Индикаторы указателей поворотов

Активация соответствующего из индикаторов происходит при включении указателей правого или левого поворота. Включение аварийной сигнализации приводит к одновременному срабатыванию обоих индикаторов.

Заметное увеличение частоты проблесков свидетельствует о выходе из строя какой-либо из ламп указателей поворотов.

Контрольная лампа указателей поворота прицепа

В случае буксировки прицепа данный световой индикатор при активации указателей поворота включается в проблесковом режиме. Частота проблесков индикатора совпадает с частотой проблесков основных контрольных ламп указателей поворотов. Выход из строя лампы любого из указателей поворота на прицепе или автомобиле приводит к отказу срабатываний индикатора.

Контрольная лампа активации задних туманных фонарей

Контрольная лампа срабатывает при активации задних туманных фонарей и продолжает гореть до выключения последних.

Контрольная лампа системы антиблокировки тормозов (ABS)

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Выключение лампы свидетельствует о завершении процедуры самодиагностики ABS и переходе системы в активное состояние.

Процесс самодиагностики ABS может сопровождаться специфическими звуками.

Отказ лампы от выключения, либо срабатывание ее во время движения свидетельствует о выявлении системой самодиагностики неполадок в цепи ABS. Тормозная система при этом переходит в режим обычного функционирования, что означает возможность беспрепятственного продолжения движения.

Встроенная система самодиагностики ABS позволяет существенно упростить процесс поиска и устранения причин отказов системы.

Контрольная лампа активации дальнего света фар

Индикатор отличается характерным фиолетовым цветом свечения и активируется при переводе фар автомобиля в режим дальнего света (постоянный или сигнальный).

Контрольная лампа «Не забудьте пристегнуть ремни!»

Кратковременное срабатывание контрольной лампы при включении зажигания сопровождается звуковым сигналом и служит предупреждением водителю и пассажирам о необходимости пристегнуть ремни безопасности перед началом движения.

Контрольная лампа резерва топлива

Включение данной контрольной лампы свидетельствует о том, что запас топлива подходит к концу и следует при первой же возможности произвести заправку автомобиля.

Старайтесь не допускать полной выработки топлива! В особой мере данное предупреждение относится к дизельным моделям, удаление воздуха из системы питания которых относится к числу достаточно трудоемких процедур.

Контрольная лампа давления масла

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. При отказе отключения контрольной лампы после осуществления запуска двигателя и срабатывании ее во время движения следует немедленно заглушить двигатель и проверить уровень и давление двигательного масла. В случае необходимости произведите корректировку уровня масла.

Измерители и указатели

Тахометр

Тахометр представляет собой измеритель частоты оборотов двигателя. Циферблат тахометра вмонтирован слева в центральную часть комбинации приборов и позволяет определять частоту вращения коленчатого вала двигателя в оборотах в минуту (считываемое со шкалы показание следует помножить на 100).

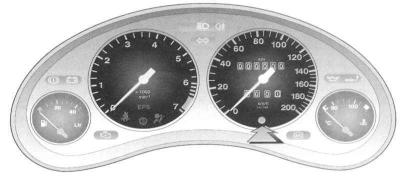

Схема расположения контрольных ламп, световых индикаторов и контрольно-измерительных приборов на приборном щитке бензиновых моделей (стрелкой показано местоположение установочной кнопки цифрового дисплея)

Спидометр

Спидометр показывает текущую скорость движения транспортного средства. Циферблат спидометра вмонтирован справа в центральную часть комбинации приборов.

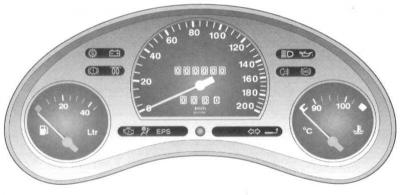

Схема расположения контрольных ламп, световых индикаторов и контрольно-измерительных приборов на приборном щитке дизельных моделей

Одометр

Одометр служит для регистрации общего пробега транспортного средства. Показания одометра выводятся в поле, вмонтированном в верхнюю часть циферблата спидометра.

Счетчик текущего пробега

Счетчик предназначен для регистрации текущего пробега автомобиля с момента обнуления собственных показаний. Показания счетчика выводятся в поле, вмонтированном в нижнюю часть циферблата спидометра. Обнуление счетчика производится посредством выжимания установочной кнопки при активированной индикации текущего пробега.

Указатель температуры охлаждающей жидкости двигателя

Указатель температуры охлаждающей жидкости двигателя вмонтирован в правую часть комбинации приборов и служит для контроля температурных характеристик силового агрегата.

Контроль температуры ОЖ по конструктивным причинам может производиться только при ее достаточном уровне в системе. Выход двигателя в нормальный рабочий температурный режим подтверждается переходом стрелки указателя в среднее положение (между отметками 80 и 100).

Указатель расхода топлива

Указатель расхода топлива помещается в левой части комбинации приборов. При опускании стрелки в выделенный красным цветом диапазон измерительной шкалы и при срабатывании контрольной лампы резерва топлива следует при первой же возможности произвести дозаправку автомобиля.

Старайтесь не допускать полной выработки топлива! В особой мере данное предупреждение относится к дизельным моделям, удаление воздуха из системы питания которых относится к числу достаточно трудоемких процедур.

Органы управления, расположенные на панели приборов и рулевой колонке

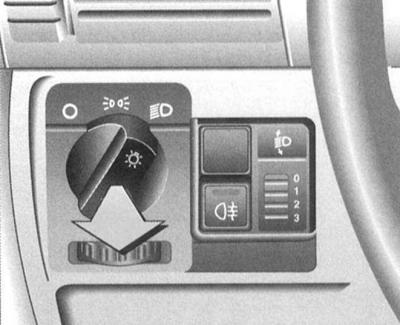

Переключатель управления функционированием наружных осветительных приборов, подсветки приборов и освещения салона

При помощи данного переключателя производится включение наружных осветительных приборов, подсветки панели приборов, а также освещения салона. В положении 0 поворотной рукоятки переключателя все осветительные приборы и подсветка приборной панели остаются выключенными.

При переводе рукоятки в среднее положение производится включение габаритных огней, фонарей подсветки заднего номерного знака и подсветки приборов.

Для перевода фар автомобиля в режим ближнего или дальнего света следует повернуть рукоятку переключателя в крайнее правое положение.

Оттягивание поворотной рукоятки на себя приводит к принудительному включению освещения салона.

Регулировка яркости подсветки приборов и информационного дисплея производится при помощи вмонтированной под рукояткой переключателя и помеченной пиктограммой ручки потенциометра . Подсветка информационного дисплея и пепельницы включается автоматически при включении зажигания.

При комплекации автомобильным телефоном яркость подсветки информационного дисплея не регулируется.

Выключатель задних туманных фонарей

Кнопочный выключатель управления функционированием задних туманных фонарей помечен пиктограммой . Расположен справа от рукоятки переключателя управления функционированием наружных осветительных приборов.

При включенных фонарях активируется вмонтированная в кнопку выключателя контрольная лампа.

Переключателя управления функционированием наружных осветительных приборов, подсветки приборов и освещения салона

Включены габаритные огни

Включен ближний или дальний свет фар

При вытянутой рукоятке включено освещение салона и подсветка приборов

Регулятор направления оптических осей фар

Колесно-рычажковый переключатель вмонтирован справа от рукоятки переключателя управления функционированием наружных осветительных приборов и помечен сверху пиктограммой . Регулировка производится путем перевода рычажка переключателя в одно из четырех штатных положений при включенном ближнем свете фар. При правильной регулировке наклона блок-фар относительно кузова исключается риск ослепления водителей встречных и попутных транспортных средств. Таблица регулировки приведена в Спецификациях в начале Главы Органы управления и приемы эксплуатации.

В зависимости от комплектации автомобиля диапазон изменения наклона оптических осей фар между положениями 2 и 3 переключателя может быть очень узким.

Левый подрулевой переключатель

При помощи левого подрулевого переключателя производится выбор режима функционирования фар (ближний или дальний свет), осуществляется сигнализация дальним светом, а также активируются указатели поворотов.

Сигнализация дальним светом

Для кратковременного включения дальнего света фар с целью подачи светового сигнала следует оттянуть рычаг левого подрулевого переключателя на себя.

Активация указателей поворотов

Cигнализация дальним светом может производиться в любом положении поворотной рукоятки переключателя управления функционированием наружных осветительных приборов.

Перемещение рычага левого подрулевого переключателя в верхнее или нижнее стационарное положение (до щелчка) приводит к активации указателей соответствующего поворота.

Отключение указателей поворотов с возвратом рычага в нейтральное (среднее) положение происходит автоматически при возврате рулевого колеса в прямолинейное положение.

Активация указателей поворотов сопровождается срабатыванием соответствующих световых индикаторов на приборном щитке и издаваемыми прерывателем отчетливыми щелчками.

Правый подрулевой переключатель

При помощи данного переключателя производится управление функционированием стеклоочистителей и подачей жидкости омывания стекол.

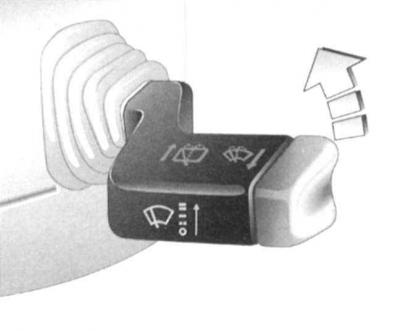

Рычаг правого подрулевого переключателя способен перемещаться в вертикальной плоскости с установкой в одно из четырех стационарных положений, пиктограммы, соответствующие каждому из положений, нанесены на переднюю сторону переключателя.

Управление функционированием очистителей ветрового стекла производится при помощи правого подрулевого переключателя

O Стеклоочистители выключены

— Интервальный/автоматический режим функционирования стеклоочистителей

— Постоянный низкоскоростной режим функционирования стеклоочистителей

= Постоянный высокоскоростной режим функционирования стеклоочистителей

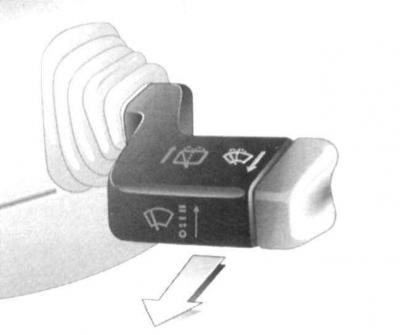

При оттягивании рычага правого подрулевого переключателя на себя включается подача омывающей жидкости на ветровое стекло и линзы фар (если последние включены). При подаче жидкости на ветровое стекло стеклоочистители совершают нескольких рабочих циклов.

Включение подачи жидкости омывания ветрового стекла и линз фар

Для включения очистителя и омывателя заднего стекла следует отвести рычаг правого подрулевого переключателя от себя. При этом предусмотрено два рабочих положения рычага, в первом из которых включается только стеклоочиститель, во втором же (удерживать рычаг отжатым до упора) дополнительно активируется подача на стекло омывающей жидкости.

Управление функционированием стеклоочистителя и подачей омывающей жидкости на стекло двери задка

Выключатель аварийной сигнализации

Кнопочный выключатель аварийной сигнализации расположен в центральной части панели приборов между решетками дефлекторов центральных воздуховодов (обратитесь к иллюстрации). Включение сигнализации приводит к одновременной активации в нормальном проблесковом режиме всех указателей поворотов, а также сопровождается функционированием контрольной лампы внутри кнопки переключателя. Частота проблесков та же, что и при работе указателей поворотов ввиду использования общего прерывателя. Выключение аварийной сигнализации осуществляется повторным нажатием на выключатель.

Звуковой сигнал

Для включения звукового сигнала достаточно нажать на центральную накладку рулевого колеса, помеченную пиктограммами с изображением рожка (обратитесь к иллюстрации).

Источник

Расшифровка индикаторов приборной панели Opel Corsa B

Полезность – 91% | Распечатать

На автомобилях Corsa (B) с 1993 по 2000 год выпуска используется единая приборная панель, информирующая или предупреждающая водителя визуальными графическими индикаторами. Их расшифровка представлена в таблице.

Расшифровка

Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.

Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.

Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.

Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.

Горит или мигает красным или синим значок термометра в жидкости.

Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.

Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.

Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.

Постоянно горит батарея красным цветом.

Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.

Красная машина с открытыми передними или задними дверями.

В машине незакрыта или не плотно закрыта указанная на индикации дверь или несколько дверей.

Постоянно горит желтым или красным значок заправочного гидранта.

Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.

Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.

В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.

Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.

Ремень безопасности водителя или переднего пассажира не пристегнут.

Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.

Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.

Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.

В машине отключена подушка безопасности переднего пассажира.

Горит желтая надпись RSCA.

Горит желтая надпись PCS.

Индикатор красной машины с ключиком внутри или горит зеленый ключ.

В данный момент в автомобиле включена противоугонная система или иммобилайзер.

Горит красным машина с закрытым замком сбоку.

Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.

Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.

Неисправна или перегрета коробка передач или вышел из строя один из узлов трансмиссии.

Горит красным термометр в круглой шестеренке или красная или желтая надпись A/T OIL TEMP.

Превышена допустимая температура масла в коробке передач, дальнейшее движение крайне не рекомендуется до ее охлаждения.

Горит постоянно или через время гаснет красным или желтым гаечный ключ или горит желтым машина на подьемнике или машина с надписью SERVICE или желтая надпись MAINT REQD.

Пришел или только подходит срок произвести техническое обслуживание автомобиля (ТО), значок сбрасывается после планового технического обслуживания специализированным центром.

Горит или мигают желтым буквы AT.

Неисправности с электрикой в автоматической коробке, продолжение движения не рекомендуется.

значок руля горит красным и рядом красный восклицательный знак.

Неисправность в гидро-электро-усилителе руля, могут быть проблемы с поворотом руля, тугой руль.

Горит или мигает красный круг с водой.

Низкий уровень тормозной жидкости, необходимо долить до рекомендуемой отметки.

Желтая молния в круге.

Неисправность электрического парковочного тормоза.

Горид желтым надпись ABS в круге или надпись Antilock

Горит желтый круг с пунктирами по бокам.

Тормозные колодки изношены до предельного уровня.

Горит восклицательный знак в овале (разрезе контура шины).

Падение давления воздуха в одной или нескольких шинах более, чем на 25% от допустимого значения.

Желтый восклицательный знак в круге.

Неисправность в системе распределения тормозных суппортов или датчике отвечаеющем за ее работу.

Горит желтым ботинок, нога в круге.

Обычно горит при включенном зажигании и сообщает о необходимости нажатия на тормоз для разблокировки коробки передач.

Постоянно горит зеленая лампочка

Включены наружные световые устройства, фары.

Горит зеленая лампочка с восклицательным знаком.

Неисправны или отключены один или несколько источников внешнего освещения, фар или перегорела лампочка в одной или нескольких фарах.

Горит перечеркнутая лампочка желтого цвета.

Перегорела лампочка ближнего или дальнего света в фаре если лампочка целая, то причину необходимо искать в проводке или предохранительных устройствах.

Постоянно горит значок лампочки или фары синего света.

Включен и нормально работает дальний свет фар.

Постоянно горит или мигает зеленый значок фары с буквой А или с надписью AUTO.

Включена нормальная работа системы автоматического переключения между ближним и дальним светом фар.

Желтый значок фары с наклонным светом со стрелками и восклицательным знаком.

Обнаружена неисправность в системе автоматического регулирования угла наклона осветительного потока в фарах.

Постоянно горит зеленая надпись DRL или зеленый значок фары с пучком света в виде точек.

Значок желтого цвета в виде автомобиля со включенными задними фарами.

Указывает на проблемы, зафиксированные в функционировании одной или нескольких лампочек стоповых огней или фар заднего света. Если лампы исправны, то появление индикатора предупреждает о повреждении проводки или поломке предохранителя.

Зеленый значок фар в разные стороны

Включены и нормально работают габаритные огни.

Зеленый значок фары с волнистой линией.

Включены и нормально работают противотуманные фары.

Желтый значок фары с волнистой линией.

Включены и нормально работают задние противотуманные фары.

Желтая закрашеная фара отделяется от контура или значок фары светит в тоннель.

Неисправен датчик дождя и света или отключен в системе.

Горит постоянно или гаснет через время желтый значок двигателя (значок инжектора) с надписью check или молнией внутри или надписью service check engine или надписью EPC.

Горит постоянно желтый значок двигателя, инжектора со стрелкой вниз.

Падение мощности двигателя по каким-либо причинам, обычный перезапуск двигателя иногда решает проблему.

Горит желтым машина с гаечным ключем по центру.

Неполадки в работе двигателя или электроники трансмиссии или неисправность иммобилайзера или системы впрыска.

Горит зеленым или желным надпись ENG A-STOP или горит желтым надпись STARTER SYSTEM или желтый восклицательным знак в круге со стрелкой или буква A в круге со стрелкой.

Сообщения от системы старт-стоп (Start-Stop). Если индикатор или надпись горит зеленым цветом то система стабильна и просто сообщает о своей нормальной работе. Если индикатор или надпись горит желтым или любым другим цветом то система оповещает о какой либо неисправности

Горит желтым надпись OIL CHANGE.

Напоминание о необходимости проведения плановой замены масла.

Желтая полоcка с шариками, точками и пересекающими их стрелками вниз.

Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.

Зеленый треугольник с греческой буквой лямбда или желтый значок с выходящими выхлопными газами.

Индикатор может появится на какое то время и погаснуть после плохой заправки топлива. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах. Неисправен или загрязнен кислородный датчик (лямбда-зонд) или неисправность в системе очистки выхлопных газов или уровень эмиссии слишком высок или другие проблемы системы впрыска.

Желтый бачек с испарением волнами жара вверху.

Неисправность или перегрев каталитического нейтрализатора, может сопровождаться падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Желтый значок машины с открученным винтом крышкой или желтая надпись CHECK GAS CAP.

Крышка топливного бака плохо закрыта или вовсе отсутствует или другие проблемы с гермитичностью топливного бака в районе заливной горловины.

Горит желтый пустой бачек с жидкостью на дне со стрелой вниз или без стрелки или желтый значок радиатора с вентилятором.

Понижен уровень охлаждающей жидкости (антифриза) в системе охлаждения двигателя, необходимо устранить течь или причину потери антифриза из системы и долить жидкость до нормального уровня. Индикатор не всегда загорается именно при низком уровне, возможно, просто глюк датчика или поплавка в расширительном бочке.

Желтая молния с кавычками по бокам.

Неисправность электронной дроссельной заслонки (ETC).

Горит постоянно желтая надпись EML.

Электронная система регулировки мощности двигателя (EML) сообщает о проблеме, при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Свечение контрольной лампочки EML говорит о наличии ошибки в управлении дроссельной заслонкой. Необходима диагностика системы и устранение возникшей проблемы.

Загорается на время или горит постоянно зеленая надпись TRAC или ACTIVE TRAC или горит желтая надпись DTC, TRAC OFF, TSC OFF, VSA TRAC.

Один из данных индикаторов указывает на состояние и работу антипробуксовочной системы. Если значок зеленого цвета (Trac либо Active Trac), то узел работает, если желтый или оранжевый — обнаружены неисправности в работе системы. Надо учитывать, что DTC и TCS связаны с функционированием тормозной, а также системы подачи горючего. Если любая из этих систем не работает, то на дисплее данные индикаторы также будет загоратся.

Горит время от времени или постоянно желтая надпись ESP BAS.

Горит постоянно желтая надпись KDSS.

Зеленый значок в виде автомобиля, движущегося вверх или вниз по склону.

Система помощи спуска с горы или система безопасности при движении в гору, указывает на то что задействована система поддержания постоянной скорости или помощи при трогании с места и другие маневры под улоном машины.

Загорается на время и гаснет желтый значок скольжения машины как на знаке скользкая дорога.

Индикатор показывает, что зафиксировано скольжение автомобиля и система стабилизации помогла машине при таком движении.

Желтый значок скольжения машины как на знаке скользкая дорога перечеркнут или с надписью OFF или в желтом треугольнике или желтая надпись ASC, DSC, DSTC, ESC, IVD, PCS, VDC, VDCS, VSA, VSC с дополнительным текстом OFF.

Сообщение о какой либо неисправности в системе стабилизации или она полностью отключена, текст индикации зависит от названия и аббревиатуры системы, автомобиль продолжает управляться нормально и можно ехать, но без помощи электроники.

Загорается на время желтый восклицательный знак в треугольнике, обведенный стрелкой.

Данный индикатор указывает на нормальное функционирование дифференциала с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Желтая картинка в виде колеса со стрелками или желтая надпись BAS ASR.

Неисправность в системе помощи при экстренном торможении.

Горит постоянно желтая надпись IBA OFF.

Отключена или неисправна система итнеллектуальной помощи при экстренном торможении или загрязнение лазерных датчиков системы.

Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений, с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение или блок управления адаптивного круиз-контроля (АСС) обнаружил какую-либо неисправность в системе.

Горит красным значок надпись PS.

На моделях с электрической рулевой рейкой указывает на проблемы в электроусилителе руля (Power Steering). Необходимо локализовать проблему диагностикой.

Горит желтым надпись 4WAS.

При работающем двигателе сообщает о неисправности в системе активного подруливания автомобиля.

Горит желтым надпись RAS.

Неисправность в системе активного подруливания задних колес или система Rear Active Steer отключена или есть проблемамы в тормозной системе, подвеске либо одной из систем мотора.

Горит зеленая надпись 2nd STRT.

Сообщает о включении функции трогания с места с повышенной передачи, обычно включается на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия.

Загорается и гаснет желтая надпись CVT.

Мигает надпись красного цвета VGRS.

Значок VGRS указывает на неполадки, зафиксированные в работе системы рулевого управления с передаточным числом. Может появлятся при разряженом аккумуляторе или других проблем с ним, для снятия ошибки после смены аккумулятора и устранения других неполадок рекомендуется поездить по прямой линии со средней скоростью 50 км\ч.

Значок ключа зеленого, красного или желтого цвета может иметь восклицательный знак на ключе.

Отсутствие или присутствие электронного чип ключа в автомобиле и в зависимости от цвета и сопутствующих надписей система сообщает, что ключ найден или нет или есть проблемы с функционированием системы чип ключа.

Снежинка желтого цвета горит или мигает или надпись SNOW.

Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места, система может увеличивать расход топлива.

Горит или мигает со звуком картинка чашка кофе с блюдцем.

Система определила длительное вождение без остановки, водителю рекомендуется остановиться и отдохнуть от вождения может дополняться поясняющим текстовым сообщением на дисплее.

Горит зеленая надпись Cruise или SET ACC или зеленый спидометр со стрелкой.

Один из этих индикаторов указывает на активацию адаптивной системы круиз-контроля. Данная опция предназначается для обеспечения оптимальной скорости движения на авто с учетом расположения препятствий, других транспортных средств и характера местности. Если один из индикаторов моргает, это указывает на неработоспособность системы или сбои в ее работе.

Горит или мигает желтая машина со спидометром и восклицательным знаком.

Неисправен или отключен круиз-контроль.

Круг с зеленой надписью HOLD или AUTO H.

Активирована тормозная система (Brake Hold), чтобы отключить необходимо нажать на педаль газа.

Горит желтая надпись HEIGHT HIGH.

Горит желтая надпись CK SUSP.

Индикатор сообщает о необходимости проведения диагностики ходовой части.

Горит желтый прицеп или зеленая надпись TOW

Включен режим движения с прицепом (Tow Mode).

Желтый символ коробки передач с надписью AUTO

Появляется при пониженном уровне или слабом давлении трансмиссионной жидкости, перегреве коробки или неисправности одного из датчиков. Такие проблемы приводят к активации аварийного режима работы, в результате чего машина передвигается на одной передаче при минимальной скорости с небольшими оборотами мотора.

Горит желтым засоренная стрелка через пунктир в круге.

Требуется замена воздушного фильтра.

Горят желтые волнистые стрелки в квадрате.

Индикатор сообщает о включенной системе обогрева заднего стекла.

Зеленая или желтая пуква P с треугольником горит или мигает со звуком.

Желтая мигающая надпись LDW или LDP или LKA или значок машины пересекает полосу двидения с восклицательным знаком со звуковым сигналом.

Зеленый индикатор дерево или зеленая надпись ECO MODE.

Включен режим экономичного движения или водитель ведет автомобиль в режиме экономии топлива.

Мигает иконка машинки в красном или зеленом треугольнике со звуком.

Система сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования.

Желтый значок в виде двух автомобилей и звездочки с Off.

Неисправность или отключение системы безопасности столкновения.

Желтый значок автомобиля со стрелкой сбоку со звуком.

Появление опасности столкновения в задней части транспортного средства.

Желтая спираль, загорается и гаснет при первом повороте ключа зажигания.

На моделях с дизельным двигателем указывает на активацию свечей накаливания. Он необходим чтобы понимать в какой момент необходимо осуществлять пуск двигателя, т.е. после того, как индикатор погаснет.

Горит желтая выхлопная труба с круглими шариками точками

На моделях с дизельным двигателем указывает на неисправности сажевого фильтра макрочастиц, необходима замена или удаление фильтра.

Желтая картинка потока газа с водой или каплями на ней.

На моделях с дизельным двигателем указывает на недостаток жидкости в выхлопной системе, которая необходима для каталитической реакции, очищающей отработавшие газы.

Желтый значок потока выхлопных газов идущих из трубы.

На моделях с дизельным двигателем указывает на неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.

Постоянно горит желтым значок заправочного гидранта с каплями воды.

На моделях с дизельным двигателем указывает на наличие воды в залитом топливе или система обнаружила конденсат в топливном баке или необходимость проведения сервисного обслуживания системы очистки топлива в машине.

Красный значок с надписью EDC.

На моделях с дизельным двигателем указывает на неполадки в работе системы электронного управления впрыска горючего. Двигатель может работать с перебоями, периодически останавливаться или не запускаться. Неисправность может быть связана с засорением топливного фильтрующего устройства, форсунок, клапана на бензонасосе.

Горит желтая надпись T-BELT и исчезает после старта двигателя.

На моделях с дизельным двигателем появляется при необходимости замены ремня ГРМ.

Горит красная батарейка с надписью MAIN или электромотор с восклицательным знаком.

На моделях с гибридным двигателем указывает на неисправность в контуре высокого напряжения или главной батареи.

Горит красным электромотор с молнией.

На моделях с гибридным двигателем указывает на низкий уровень заряда высоковольтной батареи.

Желтая машина с восклицательным знаком по середине.

На моделях с гибридным двигателем указывает о наличии неисправности в системе электропривода автомобиля, Check Engine для электромотора.

Горит желтая или красная надпись FAULT.

На моделях с гибридным двигателем указывает на обнаружение критической (красный) и не критической (желтый) неисправности в работе систем электромотора.

Желтая черепаха в круге.

На моделях с гибридным двигателем указывает на значительное снижение мощности автомобиля.

Горит зеленая надпись EV MODE или буквы EV внутри зеленой машинки.

На моделях с гибридным двигателем указывает на режим движения только на электротяге.

Горит зеленая машинка со стрелкой внизу или зеленая надпись Hybrid Ready.

На моделях с гибридным двигателем указывает на готовность авто к началу движения с электротягой.

Горит красным или желтым машина с сиреной.

На моделях с гибридным двигателем указывает на неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.

Все поколения Opel Corsa

• Если вопрос относительно работы, какого либо индикатора остался нераскрытым, стоит учесть, что сигнал зеленого цвета обычно всегда указывает на исправность и нормальную функцию системы, при котором водитель может продолжать движение. • При обнаружении на приборке индикатора красного или желтого цвета, можно условно считать, что один из элементов системы автомобиля функционирует неправильно, обычно красным оповещаются проблемы, с которыми лучше не продолжать дальнейшее движение авто. Источник ← Значки на панели приборов автомобиля ниссан альмера Значки на панели приборов автомобиля приора что означает → Вам также понравится Дверь автомобиля не фиксируется при открывании 15.04.202319.04.2023 admin 0 Как разработать суппорта на автомобиле 28.04.202328.04.2023 admin 0 Как узнать моточасы автомобиля по пробегу 28.04.202330.04.2023 admin 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email *
