Как разъединить фишки на японском авто
Как разобрать японский разъем
Приветствую вас дорогие сего читатели.
Давно собирался рассказать как разбирать разъемы в косе сузук. Сегодня, увидев в ленте слово СВАП, таки созрел, видео к сожалению снять не чем, поэтому попробую рассказать в формате фото, сопроводив все словами.
Что имеем?
А имеем мы разъем с косы м15а sx4, фиг знает от чего, скорее всего с катушки, но это не суть, принцип везде один.
Не совсем удачный, но под рукой больше ни чего не нашлось(
Суть в том, что разъемы состоят из корпуса, контактов(клемм) и «ЗАЩЕЛКИ». В данном случаи защелка оранжевая и большая, но может быть и меньшего размера не накрывать контакты, а вставляться между ними.
Для разбора нам понадобится толстая иголка, возможно пинцет или тонкие плоскогубцы(утики).
Для начала внимательно рассматриваем разъем и находим места в которых фиксируется защелка, и отгибаем защелки ЗАЩЕЛКИ(прошу прощения за каламбур) иголкой
и одновременно этой же иголкой выталкиваем ЗАЩЕЛКУ из корпуса
Но может быть так что ЗАЩЕЛКА просто вставлена враспор между контактами, тогда ни чего отгибать не надо просто подковыриваем иголкой и достаем руками, пинцетом или утиками.
Далее внимательно осматриваем внутренности корпуса и находим защелки контактов.
Теперь самое сложное. Отжимаем защелку иголкой
и одновременно тянем за провод
если при этом защелка не отгибается играем прикладываемым к проводу усилием. И извлекаем контакт.
Все контакты выглядят так и фиксируются одинаково, отличаются лишь размерами.
Теперь можно этот контакт вставить в нужный разъем сохранив родное уплотнение, а при желании смазав его(уплотнение) силиконовой смазкой для пущей гидроизоляции. Или вставить нужный провод в этот разъем.
Собирать аккуратно в обратном порядке. При должной сноровке это достаточно быстрый процесс. Именно так я поставил себе генератор от sx4 с квадратной фишкой.
Suzuki Jimny 2003, двигатель бензиновый 1.3 л., 82 л. с., полный привод, автоматическая коробка передач — просто так
Машины в продаже
Комментарии 11
Добавил бы еще инфы: лучше сразу не тянуть за провод, а для начала наоборот заткнуть его посильнее в колодку, иначе есть вероятность, что отгибать пластиковый язычок будет сложнее за счет того, что самим пином вы будете на него давить. И еще, иголкой конечно это делать можно, но если будет сильно не везти, то есть опасность раз*рочить пластиковый язычок, так и не отогнув его. Для этих дел лучше всего подойдет очень маленькая плоская отверточка, шириной около 3х мм, но такую вряд ли получится найти. Смысл в том, чтобы конец инструмента был плоским, так гораздо удобнее. Я нашел дома старую «Ай скрепку» для лотков сим карты, и допилил ее надфилем до состояния импровизированной микро стамески.
Замечания верные и в тему. Спасибо за комментарий, дублировать я его в пост не буду, его и здесь хорошо видно.
Кстити на просторах «а ли экс пресса»(д2 какую-то фигню вставляет по ключевым словам) натыкался не специнструмент для разборки всевозможных разъемов, ничего порекомендовать не могу т.к. не пробовал, но сам факт стоит упоминания под этой записью.
Еще бы знать где эти клемки отдельно найти, чтобы новые провода так же подсоединить без лишних скруток?
Это проблема, да. Можно поискать и китайцев на али, или в каталогах производителей. Тут на драйве есть сообщество «автомобильные разъемы», там есть ссылки на каталоги. Но обычно цены космические на такую мелочевку.
А если вместо скруток использовать гильзы под обжим, то вполне можно обходиться косами с разборок, правда есть одна проблема, в косах чаще всего только мамы.
Супер!
Я всегда считал, что они неразборные
Как снять пин с разъема мозга toyota? Колдуем с мозгами МТ. Как правильно подключить мозги с отшитым иммо?
С машиной была отдана коса и мозги МТ. Лексусовские. Отшитые от иммо. Чуете редкость? 😉
И сразу спойлер — рестовые, мне на мой дорест мало того что не подходят, еще и машину не заводят 🙂
Но я не знал, и конечно же полез их ставить.
Видно что есть обходчик иммо:
Подключаю к машине, ключ на старт, а секьюри не погасает. Конечно же, машина не заводится.
Разговоры с продавцом, потом с тем, кто делал отшивку иммо- оказывается, надо вынуть со стороны косы те провода, которые отвечают за иммо. Не знал, ок.
Вынимаем фишку, ту, к которой со стороны мозга припаяны провода обходчика иммо.
Поднимаем вверх локер пинов (ОН НЕСЪЕМНЫЙ! ТОЛЬКО ВВЕРХ на пару мм!).
После- изготавливаем инструмент — из крепкой стали выдавливатель фиксатора пина:
Он должен быть по размеру примерно как прямоугольное отверстие в разъеме (пометил на фото):
Ну и первый провод я конечно же оборвал, пришлось делать ключок, чтобы достать пин без провода…
Секьюрити погас, машина не заводится. Видимо, потому что мозги рест 🙂
Ну и после свапа коробки всё никак не мог причесать педальный узел — затянуть болты- гайки, обернуть блок TRC мягким — из-за педали сцепления он чутка сместился, и на жестких навалах задевал каркас педали. Снял, проклеил в несколько слоев антишумом, теперь хорошо.
Ну и подключил задний ход — он не горел + парктроник не работал. Все просто — берем фишку с косы мт, подключаем в коробку, и тащим 2 провода с датчика (он один такой на коробке, 2х пиновый) к фишке селектора, втыкаем на красно-черные и красно-синие провода и усё работает — при включении задней передачи на приборке весело светятся D и R одновременно 😀
В целом всё причесано, осталось поменять масло в моторе и вернуть защиты, подумать над ошибками акпп (есть мысль поставить релюшки с сопротивлением, есть темы тут на драйве и на форуме, либо вообще выковырять соленойды из коробки и в маслянную ванну их посадить в подкапотке, но это бредовато), ну и круиз… Единственное, что почти нереально подключить, как мне сказали уже все, кому не лень 🙁
Ну и короткая кулиса на подходе; дошумлю сильнее, летом зашумлю со стороны улицы тоннель — у штатных с мт там шумка мохнатая. Автоматчикам зажали, ироды!
Японские фишки.

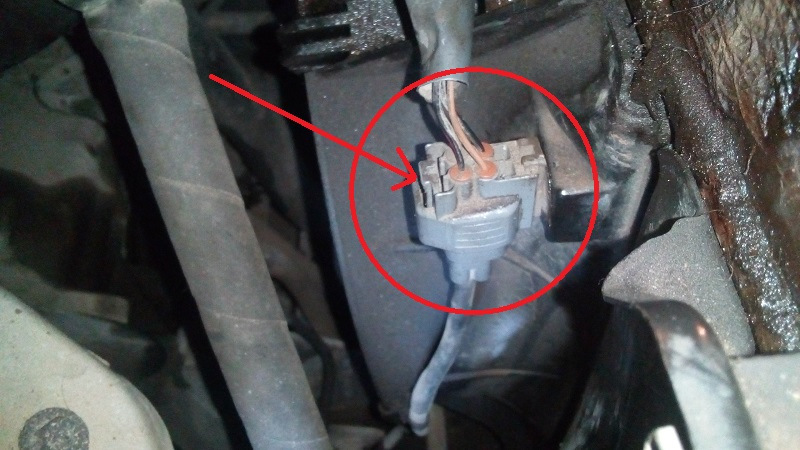

Господа, подскажите как снимается эта фишка на радиаторе возле вентилятора. Нажимал с боков где стрелка, отгинал отверткой эту защёлку, тянул туда сюда не в какую. На дросселе тоже самое, дубовые жуть, как их снимать то)))))
