Электрика: Моргающий стоп с G-сенсором — ESS система
Приветствую.
Вот решил поделиться своей электронной разработкой — G-stop, или как по модному в мире автомобилей — ESS система (Emergency stop signal system). В мире современных авто эта система очень активно используется на мировых брендах
На автомобилях — ford, opel, kia, hundai, citroen при экстренном торможении начинают быстро мигать указатели поворотов (аварийка), на автомобилях VW и Volvo — начинают быстро мигать стоп сигналы.
Вот краткое поясняющее видео
Нужно это для того, чтобы сзади едущий водитель был заранее извещён об экстренной ситуации у вас и выиграл долю секунд чтобы среагировать.
Собственно такую систему собрал и себе. Сделал изначально просто мигание стоп сигналов, потом доработал систему для управления аварийкой — так как считаю это более заметным и правильным.
Платку рисовал в DipTrace, размеры её миниатюрны — 32х16мм, при этом на плату установил два мощных P-канальных полевика IRF9310. что позволило подключать до 50 Ватт нагрузки.
Микроконтроллер применил STM32F030F4P6. Очень бюджетный и технологичный контроллер. По стоимости сравним с аттини13, только при этом мощнее раз так в 5-10…
Акселерометр (G-сенсор) — LIS302DLH. Отличный недорогой акселерометр в корпусе LGA14. который и паяется легко и имеет кучу функций (измерение до 8G по трём осям), вывод прерывания по кликам по устройству и т.д. В общем бюджетный комбайн.
Общение микроконтролера с акселерометром идёт по SPI 4х проводному. Собственно сложностей работы с этим акселерометром никаких.
схема и печатка внизу этой статьи.
Изначально как я и писал — был вариант только моргания стоп сигналов, но потом доработал прошивку и вот что получилось:
Изменения коснулись только программной части, так как «механика» работает отлично. Программная часть доработана — добавлен второй режим работы — для подключения к лампам поворотов (аварийной сигнализации). Моргание стоп сигналом конечно хорошо, но большое кол-во автопроизводителей использует включение «аварийки при экстренном торможении. Во первых это 100% не нарушает законность применения, во вторых это в принципе логичнее.
Вся разность в алгоритмах работы. Допустим мы легонько тормозим, а порог активации мигания у нас настроен на экстренное торможение. Так вот в режиме подключения к стопам — у нас при дотрагивании к педали тормоза сразу на выходе устройства будет +12В (загорится наш стоп сигнал, куда мы подключили платку G-стопа). А при экстренном торможении — стоп начнёт вместо постоянного включения — моргать с установленной частотой. При уменьшении усилия торможения, стоп сигнал загорится вновь постоянно.
А в режиме подключения к аварийной сигнализации — при нажатии на тормоз и лёгком торможении, на выходе устройства ничего выдаваться не будет, соответственно повороты не будут включены. А вот при экстренном торможении — повороты (аварийка) будут мигать с установленной частотой. При уменьшении усилия торможения, аварийка отключиться.
Вот в этом собственно и вся разница. Для входа в режим выбора, просто при установке наклоняем плату проводами к земле (ставим её вертикально) нажимаем кнопку на устройстве, и просим товарища (подругу, жену 🙂 ) нажать на тормоз и удерживать. Педаль тормоза нажата, вы, бросаете кнопку на устройстве. Далее нажимая на кнопку у вас будет поочерёдно меняться режим работы.
Зелёный светодиод горит — режим работы для аварийки
Зелёный светодиод НЕ горит — режим работы для стоп сигналов.
Выбрали, всё отпускаем педаль тормоза. Все настройки сохранены в энергонезависимой памяти.
Собственно в видеоролике всё рассказал и показал. Думаю сложностей явно никаких) У кого есть вопросы, критика и пожелания — пишите в личку либо в комментарии!
СХЕМА УСТРОЙСТВА
принципиальная схема
Адаптивный (мигающий) стоп-сигнал при экстренном торможении
Доброго времени, клубни!
Попробую сразу ответить на популярные вопросы:
1)Где предохранитель? – не требуется. Схема под напряжением только при нажатой педали тормоза и после пары штатных предохранителей.
2)Почему просто не включать аварийку в таких ситуациях?! Потому что до нее нужно дотянуться при этом тормозя или совершая маневр уклонения.
3)Крутые спуски или подъемы влияют на датчик?! Да. В моем расположении датчика — только крутые спуски и только при условии нажатой педали тормоза. На крутых спусках – предупреждающий стоп-сигнал не помешает!)
Через месяц-два мозги моей машины не выдержали и выдали на табло ошибки ABS, VSA и /!\.
Пошаманил с перемычкой на диагностике – ошибка ABS 68 – концевик.
Понятно, что авто по одновременному размыканию обоих контактов (что не возможно по конструкции концевика) решает что концевик накрылся.
К тому времени я уже замутил LED поворотники по кругу с доработкой штатного реле, и решил я переделать схему и подать сигнал (+12В) с углового датчика на штатное реле поворотников (аварийки) через диоды на оба канала Tl + Tr (левый+правый) как при включении штатной аварийки (см. схему на штатном реле).
Убрал за ненадобностью реле мигания — эту работу выполняет штатное реле поворотников.
Этим я решил вопрос с ошибкой, оставил цельной тормозную систему + ABS, не менял расположение платы ну и при экстренном торможении к штатным стопам прибавилась иллюминация аварийкой для пробуждения едущих за мной…
1,5 года — полет нормальный. Бывает едешь, забыв про это дело, припрет резко оттормозиться и вспоминаешь, что она не дремлет…
Мигающий дополнительный стоп-сигнал и его последующий апгрейд
Как то в прошлом году увидел на дороге Фокус с мигающим дополнительным стоп-сигналом, это напомнило мне игру Need for Speed, в которую я когда-то зарубался. Идея мне тогда понравилась и я даже какое то время думал, как можно ее реализовать. Оказывается, все уже давно придумано и стоит чисто символических денег. Спасибо пользователю Genoch за то, что навел меня на этот девайс, называется Flash Strobe Controller. Можно купить на Алиэкспресс, можно на E-bay, если убеждения не позволяют покупать в Китае.
Итак, спустя 30 дней после покупки получен такой девайс, рабочее напряжение 12 v, подходит для ламп накаливания, так и для светодиодов.
Открываем 5-ю дверь, тянем за края накладку, закрывающую дополнительный стоп-сигнал, снимаем ее, поворачиваем фишку с лампой против часовой стрелки и достаем ее.

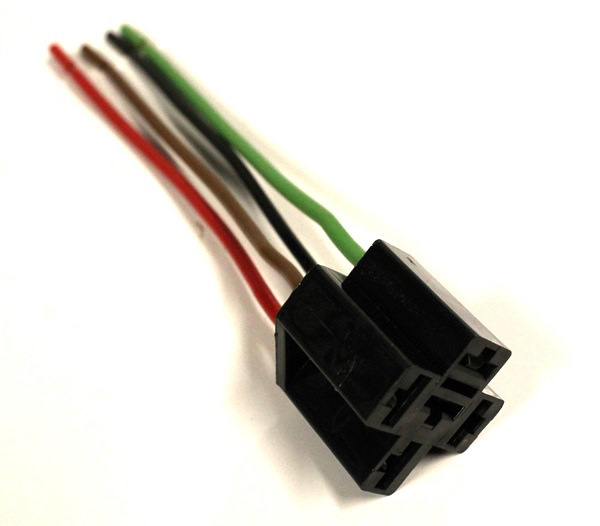

Чтобы не резать провода я разобрал фишку. Для этого нужно нажать тонкой отверткой на специальное место в фишке, вынуть белую часть и достать клеммы.
Коробочка устанавливается в разрыв цепи питания, черный провод минусовой. Надпись «IN» на коробочке, соединяем провода с клеммами, вынутыми из фишки, изолируем.
Надпись «OUT», провода к лампе. Провода вставляем в белую часть фишки, немного достаем концы и загибаем за края, и собираем фишку, для этого вставляем белую часть с проводами в серую и защелкиваем конструкцию.
Вставляем лампочку, нажимаем на педаль тормоза и проверяем работу девайса, если не работает, меняем провода местами.
Коробочку крепим на двухсторонний скотч во внутреннюю полость двери, собираем конструкцию и любуемся результатом…
СТОП! ЭТО ЧТО ЗА ФИГНЯ?! НЕ ВИДНО НИФИГА!
Оперативно принимается решение по модернизации доп. стоп-сигнала. У меня же классная машина, поэтому какой-то доисторический ламповый стопарь, в век светодиодных технологий, не должен портить общее приятное впечатление!)))
Постоянно замечаю, что уже почти на всех машинах, включая китайские и даже отечественные, дополнительный стоп-сигнал реализован на светодиодах. Колхозить ленту не хотелось, да и с паяльником я не дружу, поэтому решение нашлось быстро: вмонтировать в стопарь ДХО!
Сказано, сделано, покупаю за 200 р. на том же Алиэкспресс ДХО, длинной 17 см, выбираю бесплатную доставку RussianAir (уже проверенно) и через 12 дней! уже получаю посылку на почте.
На выбор было 2 цвета: черный и серебристый, заказал черный, т.к. стекло тонированное. Корпус алюминиевый, сделаны добротно, задняя часть снабжена широкой липкой лентой, в общем, то что надо, а за такую цену, считай, вообще подарок!
Приступаем к монтажу. Повторяем процедуру снятия накладки, закрывающей дополнительный стоп-сигнал, вынимаем фишку с лампой, затем отсоединяем сам корпус фонаря. Для этого нужно отжать вниз пластиковый фиксатор внутри крышки багажного отделения и вытянуть наружу сначала одну сторону фонаря, затем другую.
Снимаем красный рассеиватель, для этого отверткой тихонечко поддеваем его край и снимаем с крепления.
В качестве основы для крепления будем использовать пластиковый уголок, оставшийся после монтажа пластиковых откосов.
Отмечаем шаблон, вырезаем канцелярским ножом, красим остатками черной краской из баллончика, как вариант можно закрасить черным маркером.
Крепим уголок на двухсторонний скотч, можно на маленький саморез или винтик для надежности.
Отмечаем середину, ориентируясь по отверстию для лампы, и приклеиваем планку ДХО.
собираем все в обратном порядке, устанавливаем фонарь на место. Устанавливаем красный рассеиватель.
Для подключения фонаря необходимо снова разобрать фишку, соединить провода от ДХО с проводами, выходящими из черной коробочки «OUT», скручиваем, вставляем обратно в фишку и собираем все в обратном порядке.
Наслаждаемся полученным результатом и воображаем свой автомобиль прокаченной тачкой!)))))
Мигающий стоп сигнал: законно ли, как сделать своими руками
Здравствуйте, дорогие автолюбители! У нас на рассмотрении довольно щепетильная тема, на которую многие могут отреагировать крайне неоднозначно, местами негативно. Ведь речь идет про мигающий стоп сигнал.
Учитывая возможности Интернет-магазинов, а также навыки некоторых гаражных мастеров, купить или собрать своими руками можно практически все что угодно.
Но перед тем как сделать себе стопы с мигающим эффектом, следует подумать о целесообразности и законности таких модернизаций. Не все знают, как на мигающие лампы отреагируют сотрудники ГИБДД.
Что говорится в законах и правилах
Измененная схема, при которой постоянно горящий стоп-сигнал превращается в мигающий, вызывает множество вопросов.
Первым делом стоит заглянуть в ПДД. Как ни странно, здесь ни слова не сказано о запрете на использовании таких устройство. Ведь при мигающих стопах сам цвет фонаря не меняется. Потому, состава преступления как такового нет. Все законно. Но фонарь мигает. А это повод наложить запрет.
Хотя в ПДД ничего не сказано, существует еще Технический регламент. А здесь как раз и прописано, что мигающий стоп сигнал является запрещенным видом тюнинга. В 8 приложении четко сказано, что ни одни фонари авто, кроме поворотников и аварийки, не должны мигать.
Возможное наказание
В ПДД ничего нет, зато в Техрегламенте есть. Отсюда закономерный вопрос о том, могут ли наказать за мигающие лампы, и какой возможен штраф в такой ситуации.
Здесь сотрудники ГИБДД будут отталкиваться от 12,5 статьи действующего КоАП. Акцент делается на том, что мигающий стоп выступает как неправильный режим работы оборудования. Как результат, штраф в размере 500 рублей. Но дополнительно водитель может пострадать еще и за внесение изменений в конструкцию своего автотранспортного средства.
Ставить или нет
Это дело лично каждого.
Причем у вас свое мнение на этот счет. Одни уверены, что мигающие стопы отвлекают внимание, вызывают чувство растерянности у водителей, двигающихся позади подобных машин. Ведь не всегда понятны намерения автомобилиста.
Случается и так, что из-за мерцания автомобилист позади не успевает вовремя затормозить, поскольку бросает свой взгляд на стопы именно в тот момент, когда фонарь гаснет.
Есть и обратное мнение, согласно которому мерцание заставляет быть более внимательным и бдительным. Поклонники этой теории в качестве примера приводят конструктивные решения на болидах Формулы 1. Ведь у тех также стопы мигают именно при активном или резком торможении.
Решать вам. Но помните, что подобные изменения легко квалифицировать как незаконные. Как результат, водителю грозит штраф. Причем не только в скромные 500 рублей. За незаконные изменения конструкции санкции могут оказаться куда более серьезными.
Делаем своими руками
Что такое органайзер в багажник и как его выбрать
Опыт показывает, что мигающий стоп сигнал чаще всего ставится прерогативой для отечественных автомобилей, которые активно используются для тюнинга. Это машины типа ВАЗ 2110, Лада Калина, Лада Приора и пр.
А вот представить себе владельца свежей иномарки с подобным тюнингом достаточно сложно. Хотя ситуации бывают разными.
Есть несколько вариантов, как реализовать мигающие стопы на авто. Рассмотрим 2 из них.
С помощью реле
Проще всего воплотить в жизнь идею с мигающими стоп сигналами с помощью реле поворотных сигналов.
Только тут сразу стоит сделать акцент на том, что такая схема не всегда отличается повышенной надежности. Не исключен сценарий, при котором произойдет отказ реле. Это во многом зависит от качества сборки. Потому автомобилистам рекомендуют выбирать изначально качественные реле. А лучшим вариантом станет поворотное реле от того автомобиля, на котором производится тюнинг.

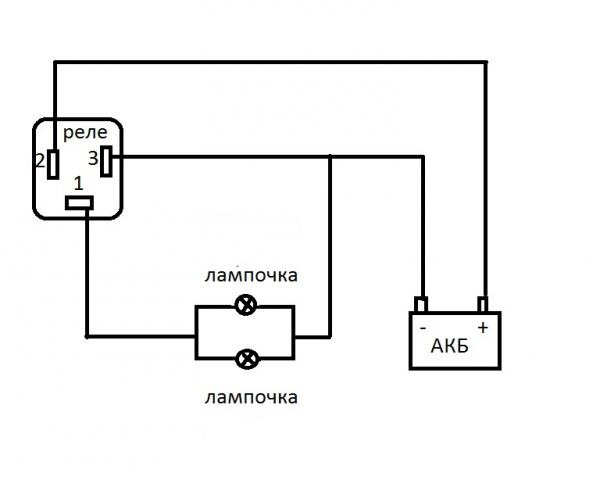

Теперь к вопросу о том, как правильно подсоединить релюшку. Делается это через штатную проводку. Просто нужно к стопу подвести поворотное реле. Перед изоляцией и сборкой рекомендуется проверить систему на работоспособность.
Главный недостаток метода заключается в том, что сигнал стопа будет мигать постоянно.
Именно из-за этого наибольшую популярность завоевали альтернативные схемы.
С помощью микросхемы
Существуют различные микросхемы. К числу востребованных для реализации мигающего стопа относится схема типа К561ТЛ1.
На ее основе создается блок управления стопами. Если правильно все сделать, схему работы удастся реализовать на свой вкус и собственные потребности. Чтобы изменить число миганий, достаточно просто изменить емкость конденсатора С1, входящего в состав микросхемы. Также меняются параметры сопротивления резистора.
Цепь С2-R2 в микросхеме будет отвечать за периодичность возникающих вспышек. Чтобы на дороге проблем не возникало, бывалые умельцы советуют добавить сюда кнопку мгновенного отключения. Так сотрудники ГИБДД попросту не увидят у вас мигающий фонарь, а потому и наказать за такой тюнинг не смогут.
Реализовать быстрое отключение можно 2 способами:
Какой подходит в большей степени именно вам, решайте сами.
Подводя итоги
Езда с прицепом на легковом автомобиле по новым правилам
Напоследок хочется сделать некоторые выводы и поделиться собственным мнением на этот счет.
В тюнинге нет ничего плохого. Местами это даже правильное решение, стремление изменить стандартный облик автомобиля, внести в транспортное средство нечто необычное, оригинальное и индивидуальное.
Но польза тюнинга заканчивается ровно тогда, когда он потенциально становится угрозой для окружающих водителей и иных участников движения.
К сожалению, никакой реальной пользы в мигающих стопах нет. По крайней мере, она не доказана в условиях гражданского транспорта. Да, в случае с той же Формулой 1, где болиды движутся на запредельной скорости, мигающий стоп позволяет водителю позади отреагировать на происходящее впереди, совершить правильный маневр, вовремя затормозить, либо пойти на обгон.
В обычной жизни мигающий сигнал лишь сбивает с толку, вводит многих водителей в заблуждение и замешательство. Не зря подобный тюнинг относится к категории запрещенных изменений.
А что на этот счет думаете вы? Согласны с нашим мнением, либо придерживаетесь иной позиции?
Свои ответы оставляйте в комментариях. Почитаем и обсудим вместе.
Мигающий дополнительный стоп сигнал в спойлер (F1)!
Всем привет!
Давненько увидели как у людей при нажатии педали тормоза моргают дополнительные стопы (аля формула 1). Идея понравилась, но руки не доходили (все время думали что это сделать очень тяжело, ведь мы не электрики). Но как оказалось, все в 100500 раз проще чем мы думали.
—————————————————————————————-
Исполнение этой идеи мы видели много:
1. Сам стоп сигнал по виду как на болиде формулы (кстати в нем уже встроен контроллер, который и дает сигнал моргать!)
Но купить в нашем городе его негде и смотреться он не будет (по нашему мнению)
2. Стробоскоп контроллер стоп-сигнала (200р). Самое простое что можно сделать. Просто подключается по схеме и все. Он у нас отпал, потому что режим нам не понравился. Видео приложим, там показано!
Понадобиться еще лампочка (желательно от габаритов) Я взял от калины, вместе с фишкой
Еще один момент: Есть да типа подключения это системки
1. Для дидовых стопарей (как в нашем случае) нужно будет врезать лампу как показано на схеме.
2. Для обычных ламп накаливания просто подключается все без врезок.
Ну далее все это дело хорошо заизолировал и спрятал в спойлер, чтобы водичка не проникла. Всё!
