Как сделать переноску для авто
Светодиодная переноска своими руками
Уже более трех лет верой и правдой служила мне переноска с люм-лампой на 8W. Но, после того как я уронил на нее лом, она почему то светить перестала!
Козалось бы решение простое — идем и покупаем новую лампу, либо же полностью переноску!
Но почему то меня так расстроило это событие, что лень стало идти в магазин и месяц я целый копался в потемках.
И как то совсем неожиданно осенило, даа, а почему бы не сделать светодиоды, темболее уже достаточно длительное время лежит схемка собранная по одной из статей журнала радио
я её очень длительное время тестировал со светодиодами 5мм выпотрашеными из цокольной лампы Е27, так и думал что просто для этих светодиодов сделаю новую плату и готово. Но не нашел текстолита нужной толщины( все загвоздка была в ножках светодиодов — буквально 2мм длиной)

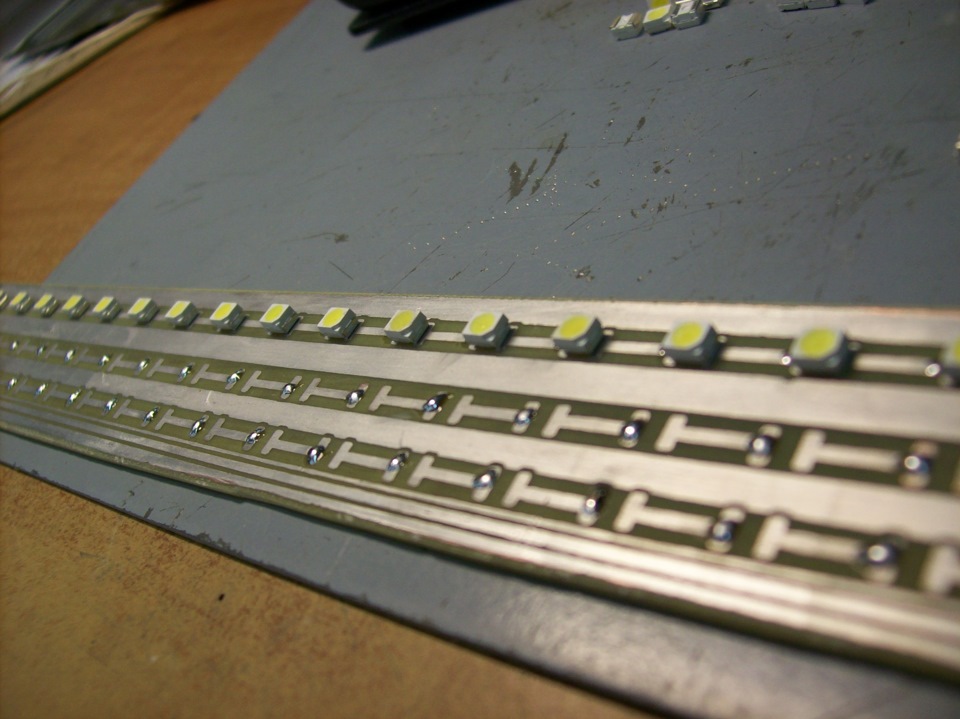

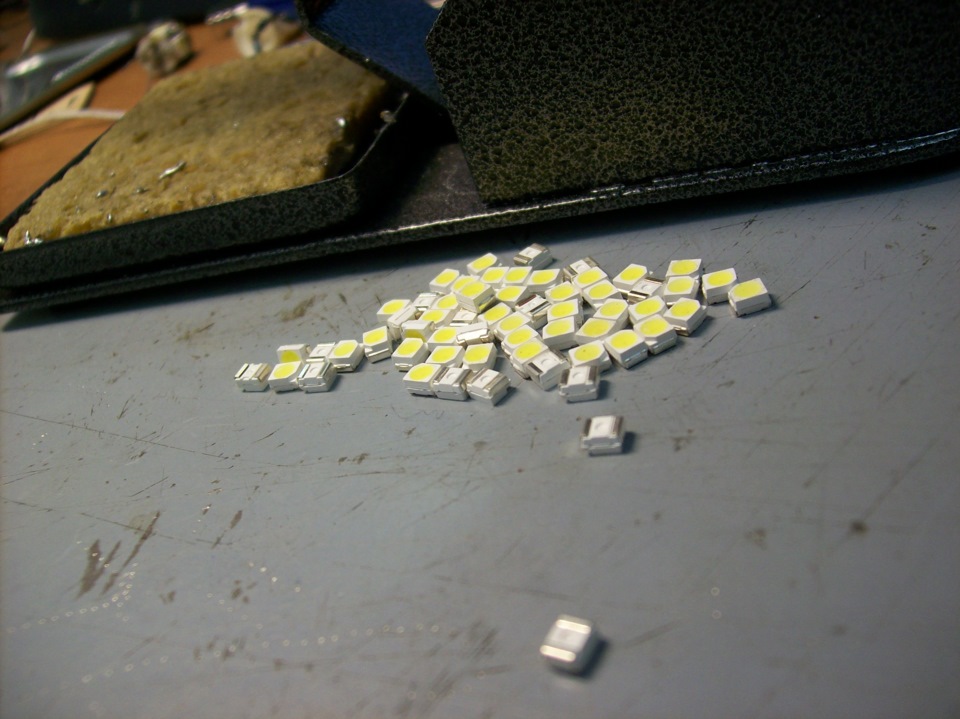

Пашарив в запасах, нашел неиспользованые смдшки — вот оно и решение!

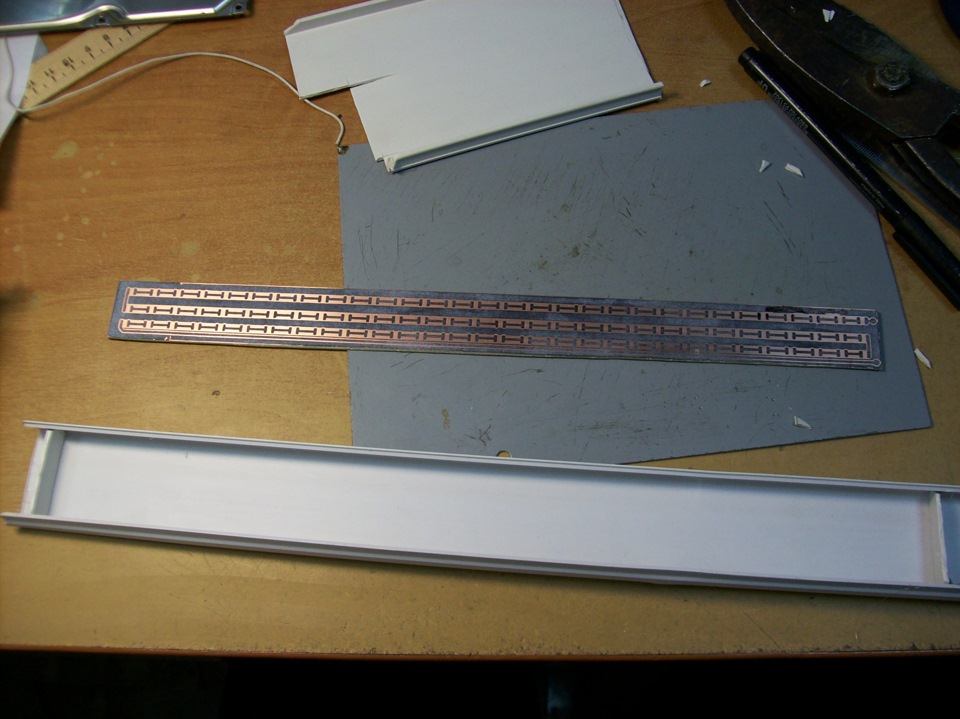

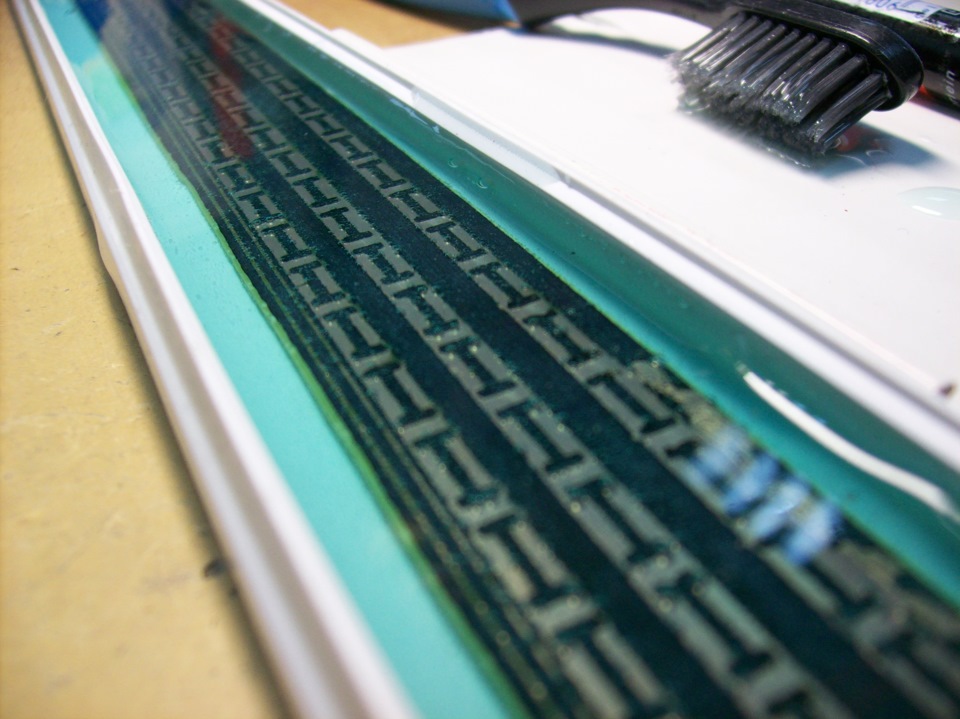

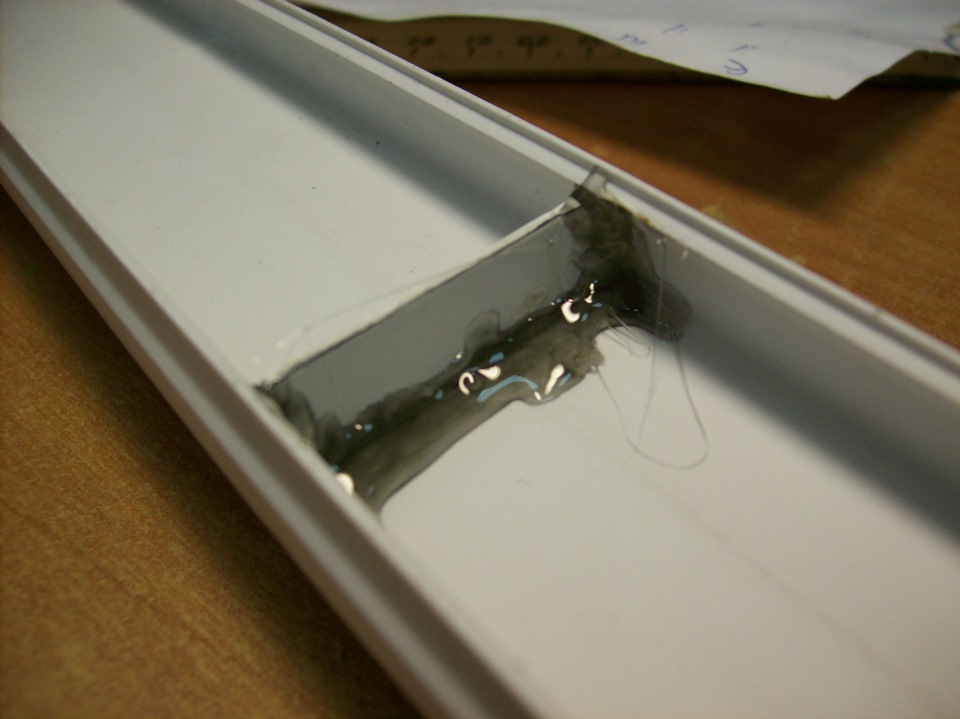

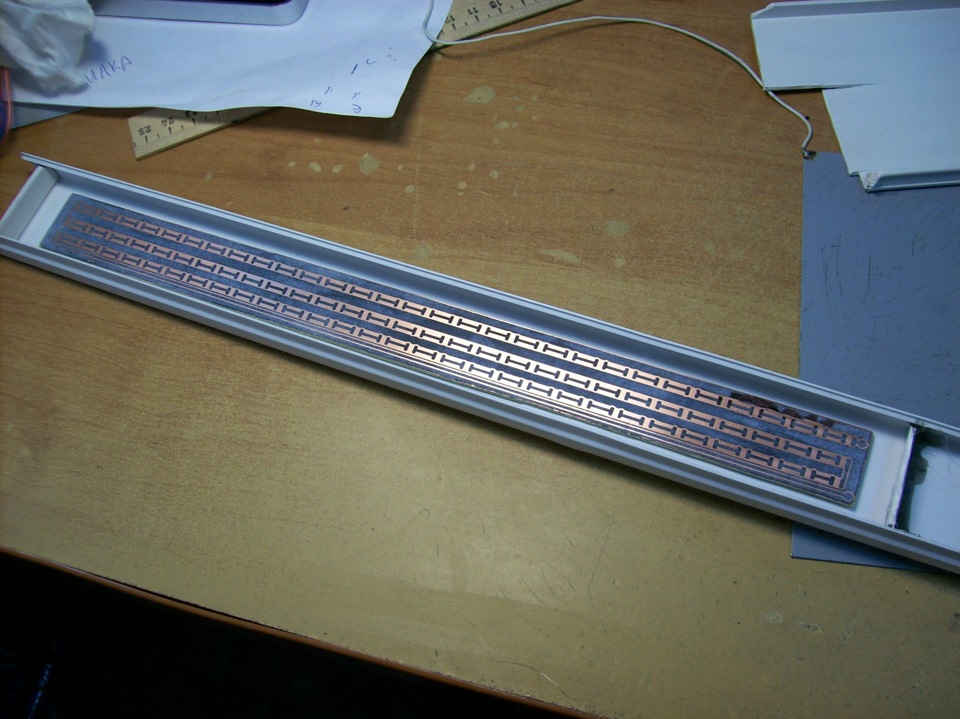

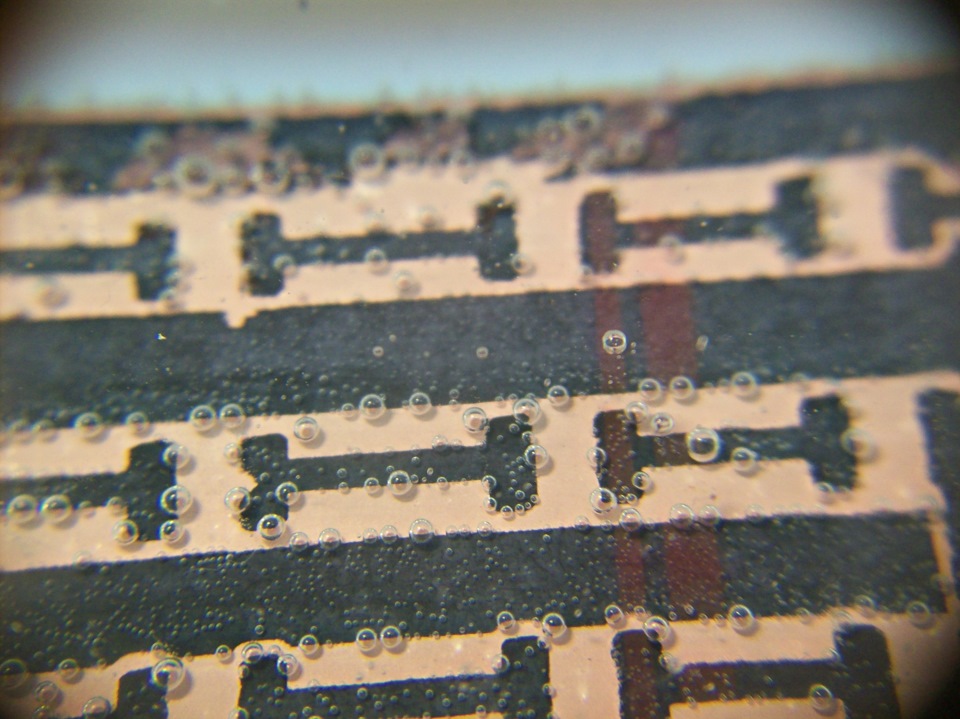

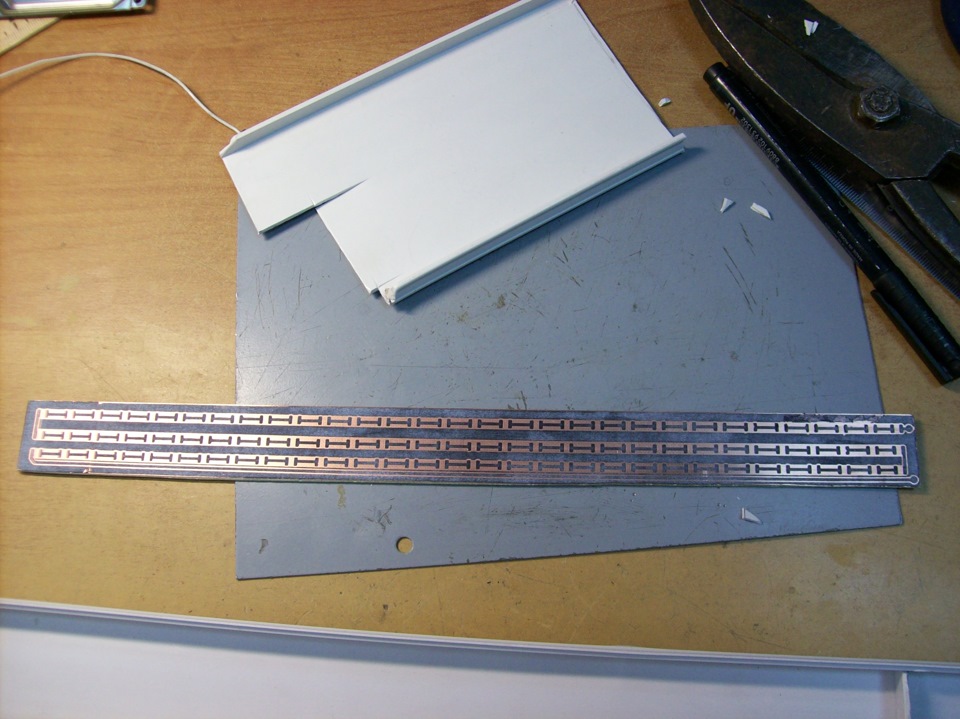

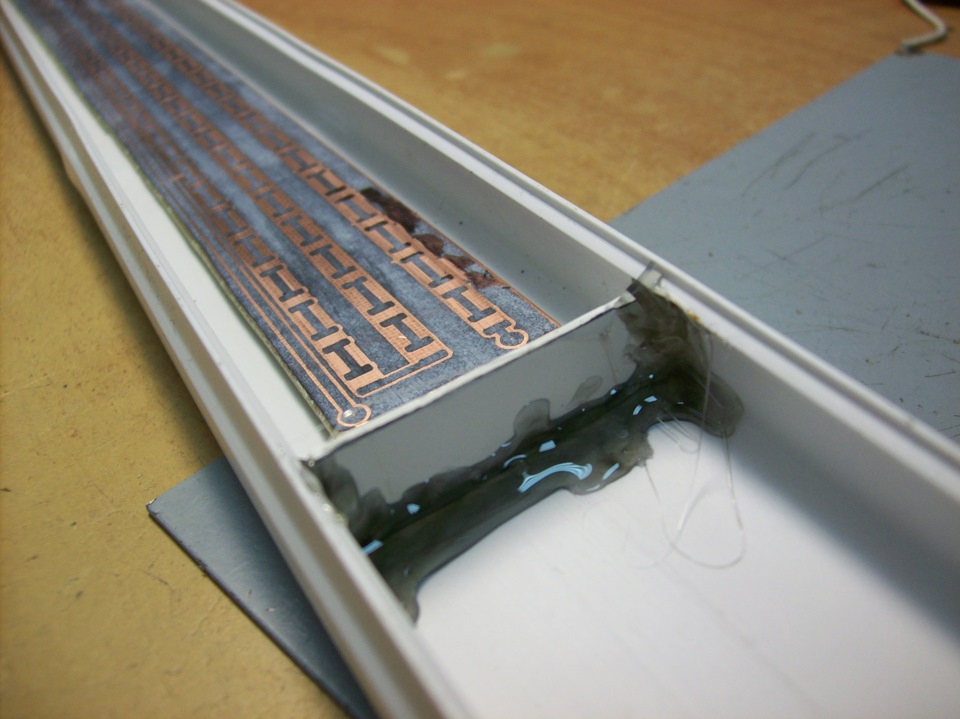

Длина платы у меня получилась 300мм, поэтому для травления был использован кабель-канал подходящей ширины

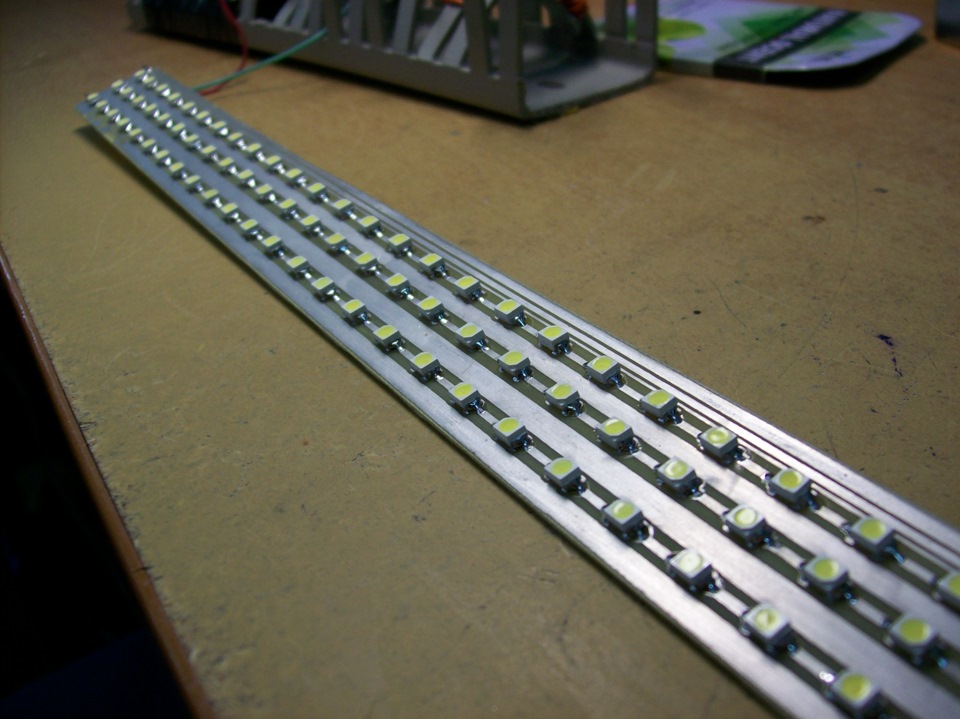

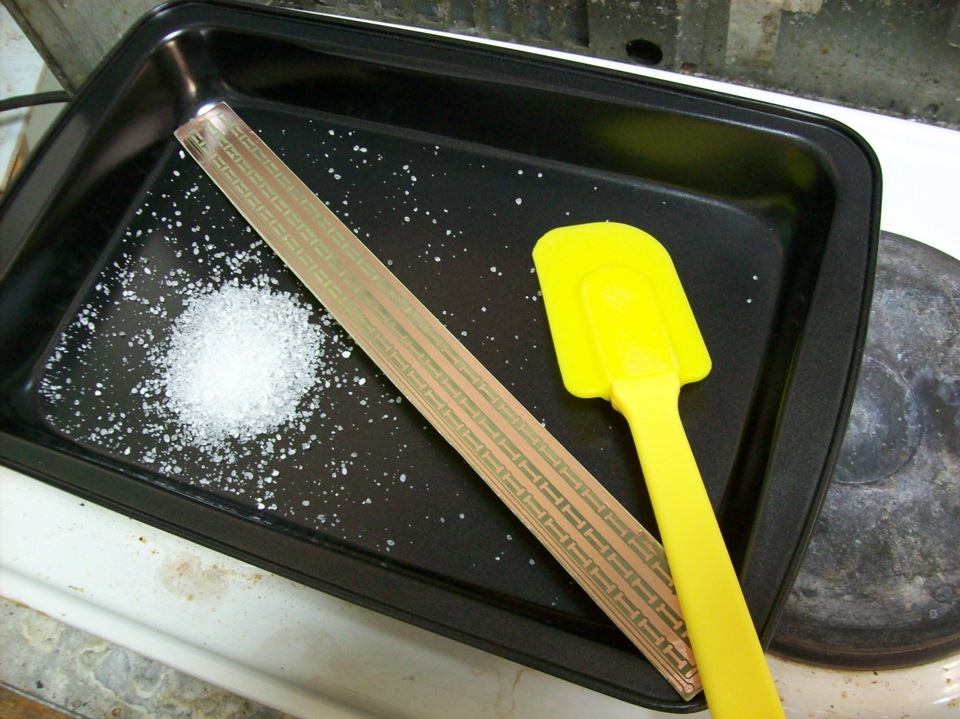

Затем все по накатанной

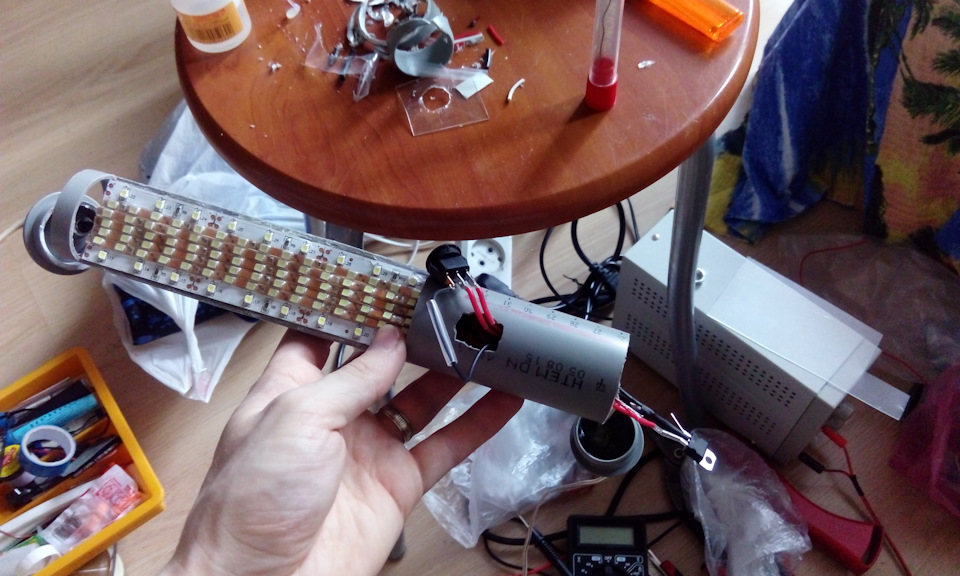

Ну и сборка с корпус

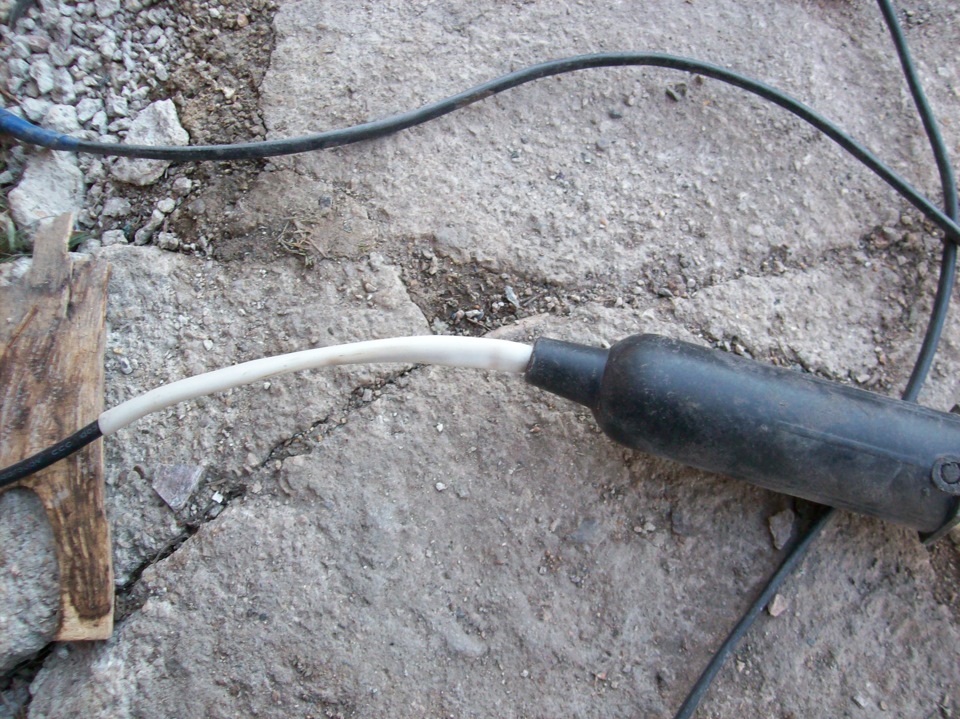

Вывод провода из корпуса я дополнительно затолкал в хлор трубку, ато он имеет особенность ломаться там

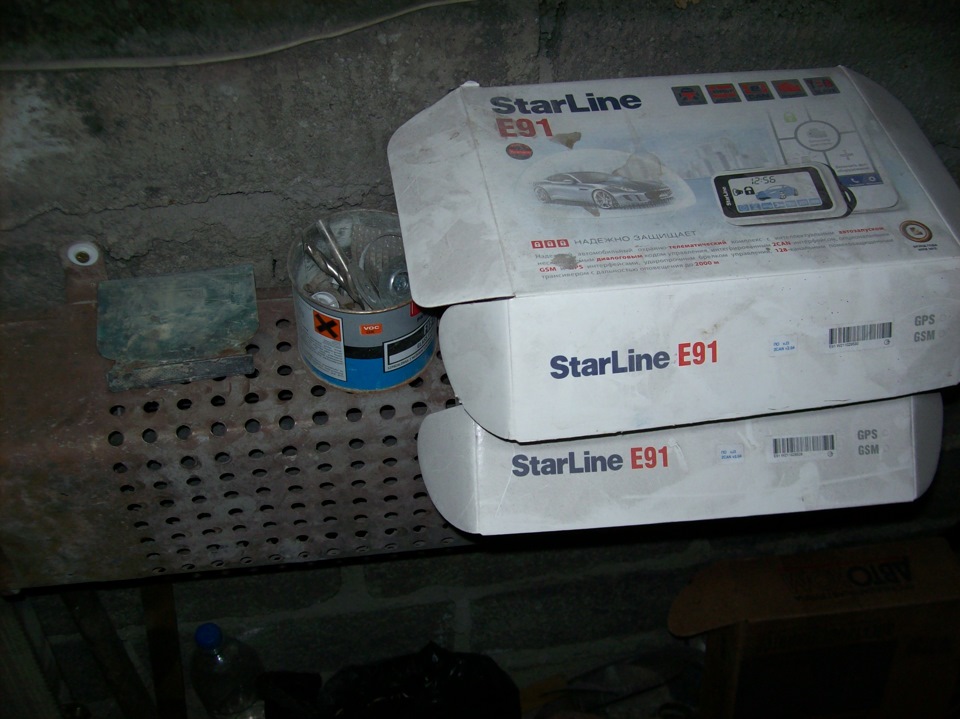

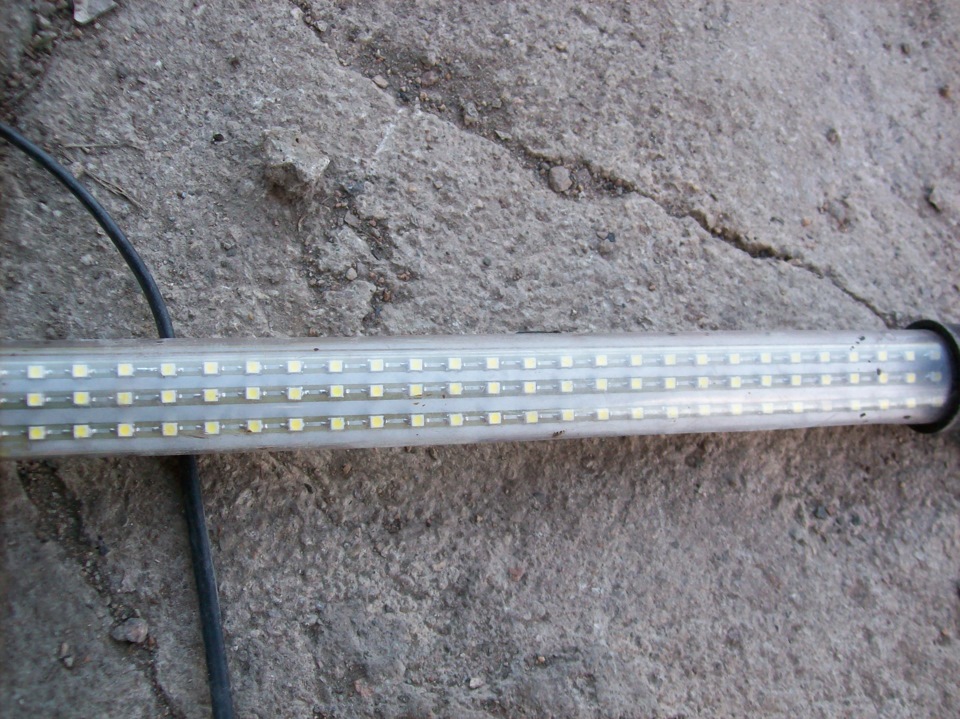

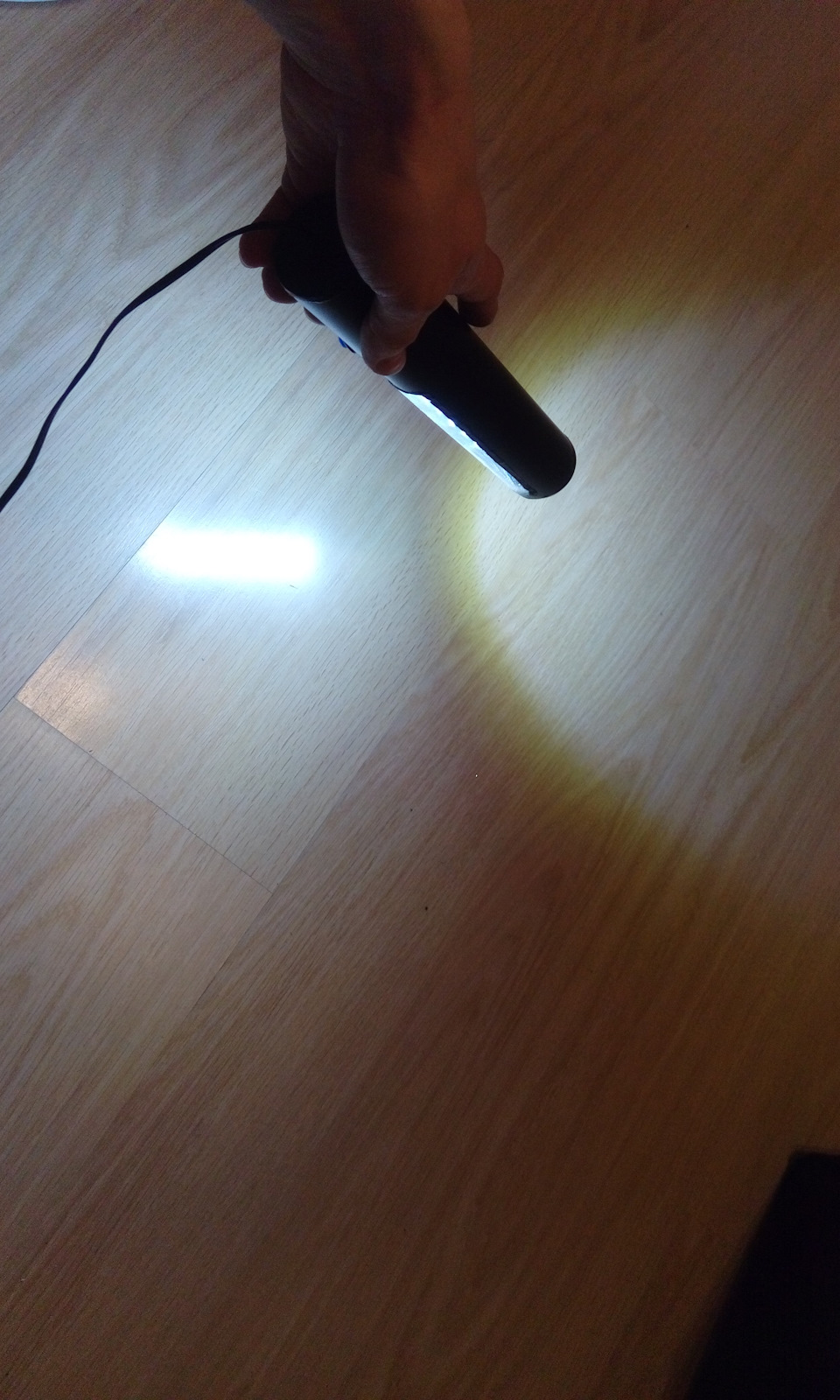

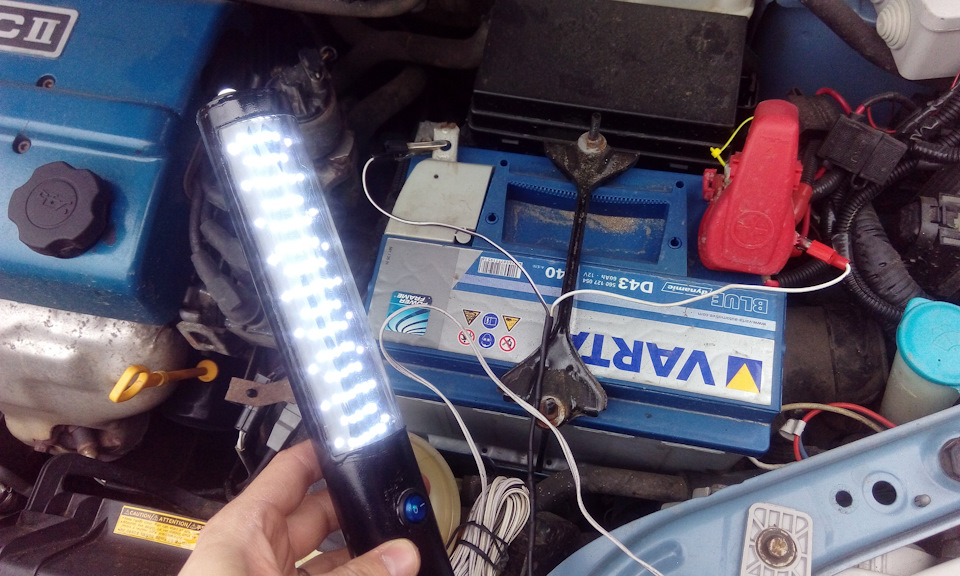

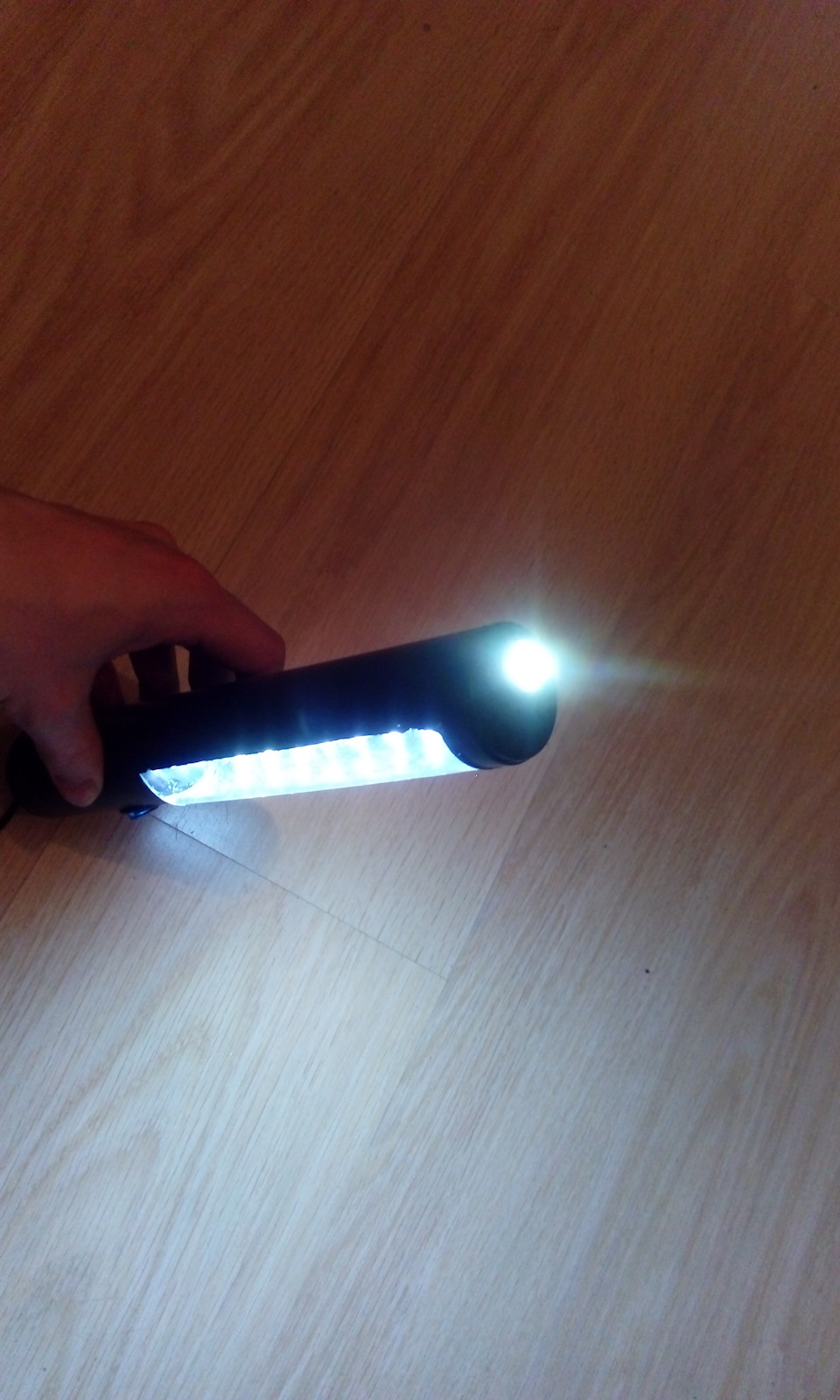

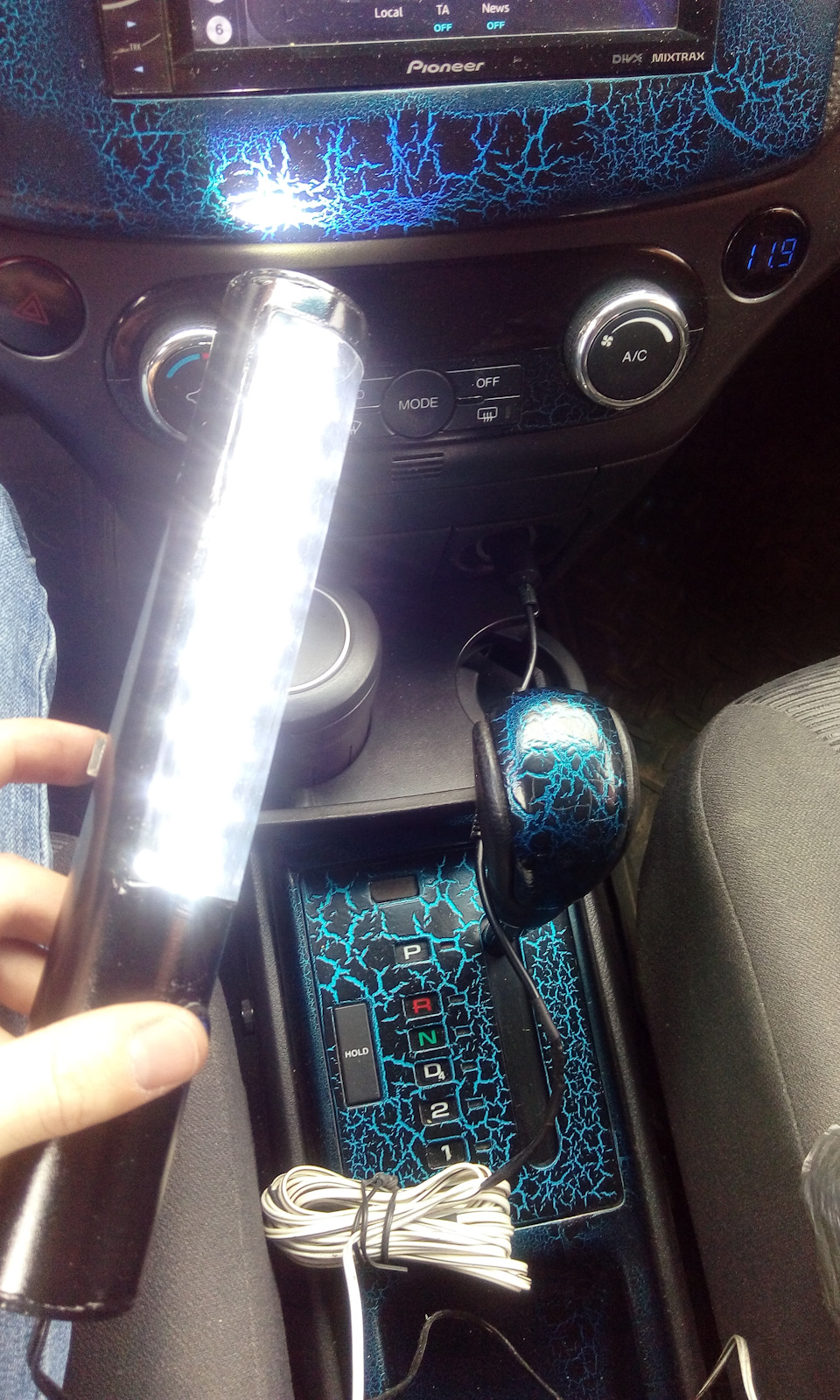

Ну и пару фоток работы
Теперь стоит отметить плюсы:
1 отсутствует зависимость от температуры окружающей среды
2 не слепит ( люминесцентную как не крути, даже с защитным экраном все равно будет светить в глаза)
3 теперь не боится падения с высоты, либо падения других предметов на переноску
4 при сохранении типоразмера имеется достаточно большой запас по увеличению светоотдачи
Из минусов:
Конечно стоимость! если сравнить светящий элемент — то получим люм лампа стоит рублей 30-40, а светодиодов тут уже рублей на 250
В итоге получаем отличный инструмент, которым приятно работать! Поэтому считаю затраченные рублей 500 на переделку полностью оправданными.
На этом пока что все, Подписывайтесь, Следите!
Всем Спасибо!
Автомобильная переноска.
Всем привет!
Девчонок с 8-м Марта, мужикам — крепитесь, завтра 9-е…
Решил я сделать автомобильный переносной фонарик — переноску.
Сказано — сделано.

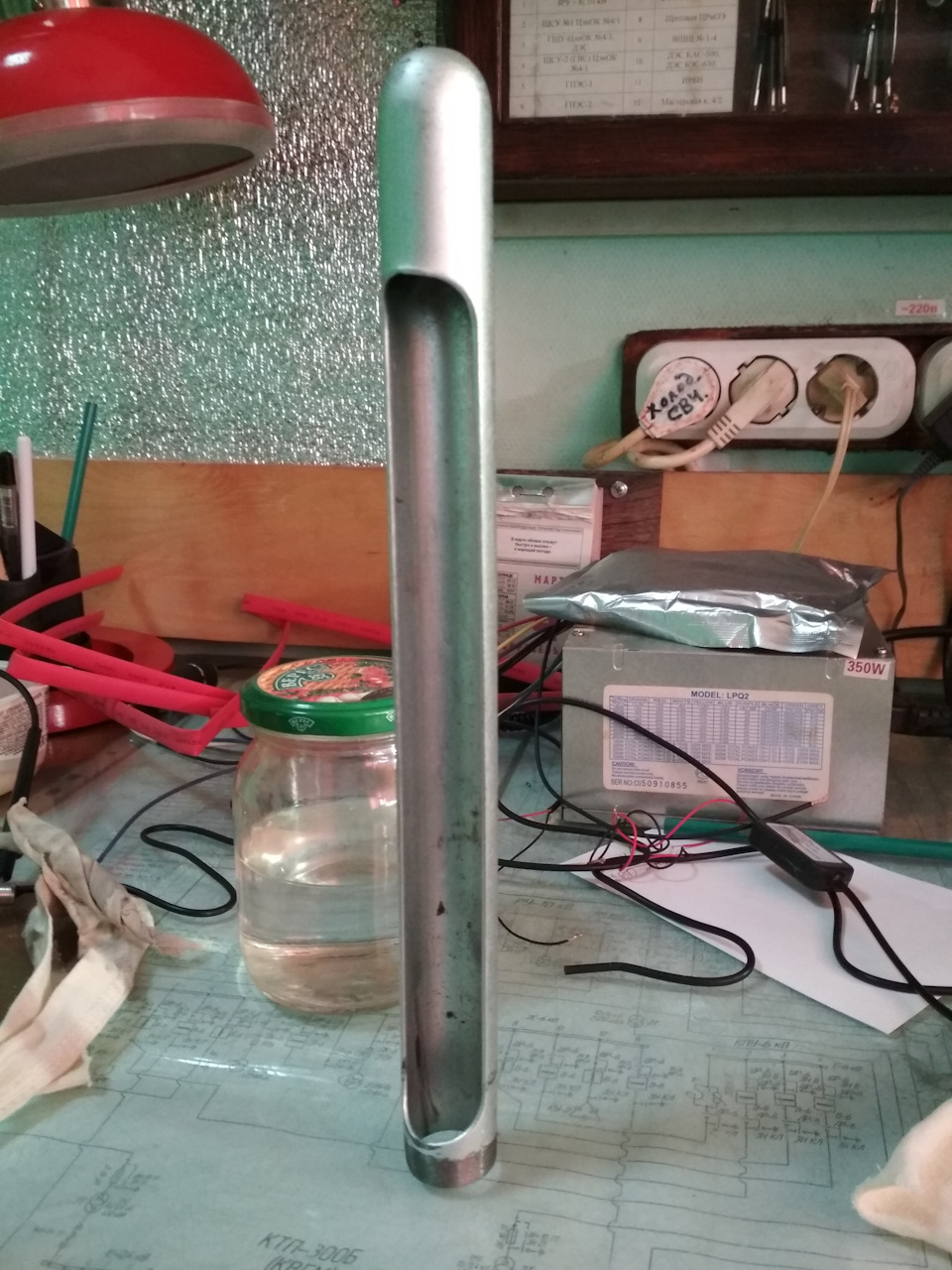

Поскрёб по сусекам и откопал защиту градусника на термокармане (не знаю как называется).
Это и будет сам светильник, т.е. — корпус.

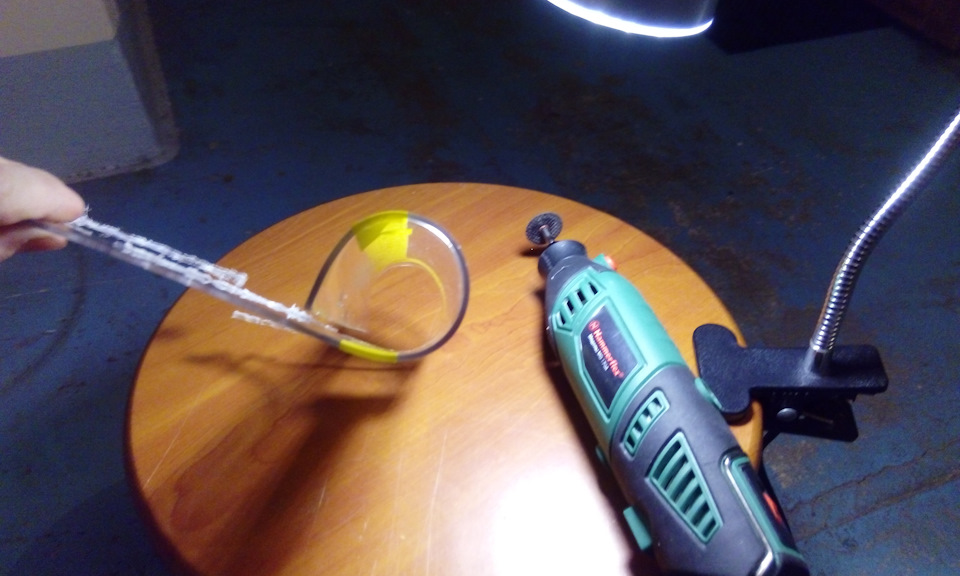

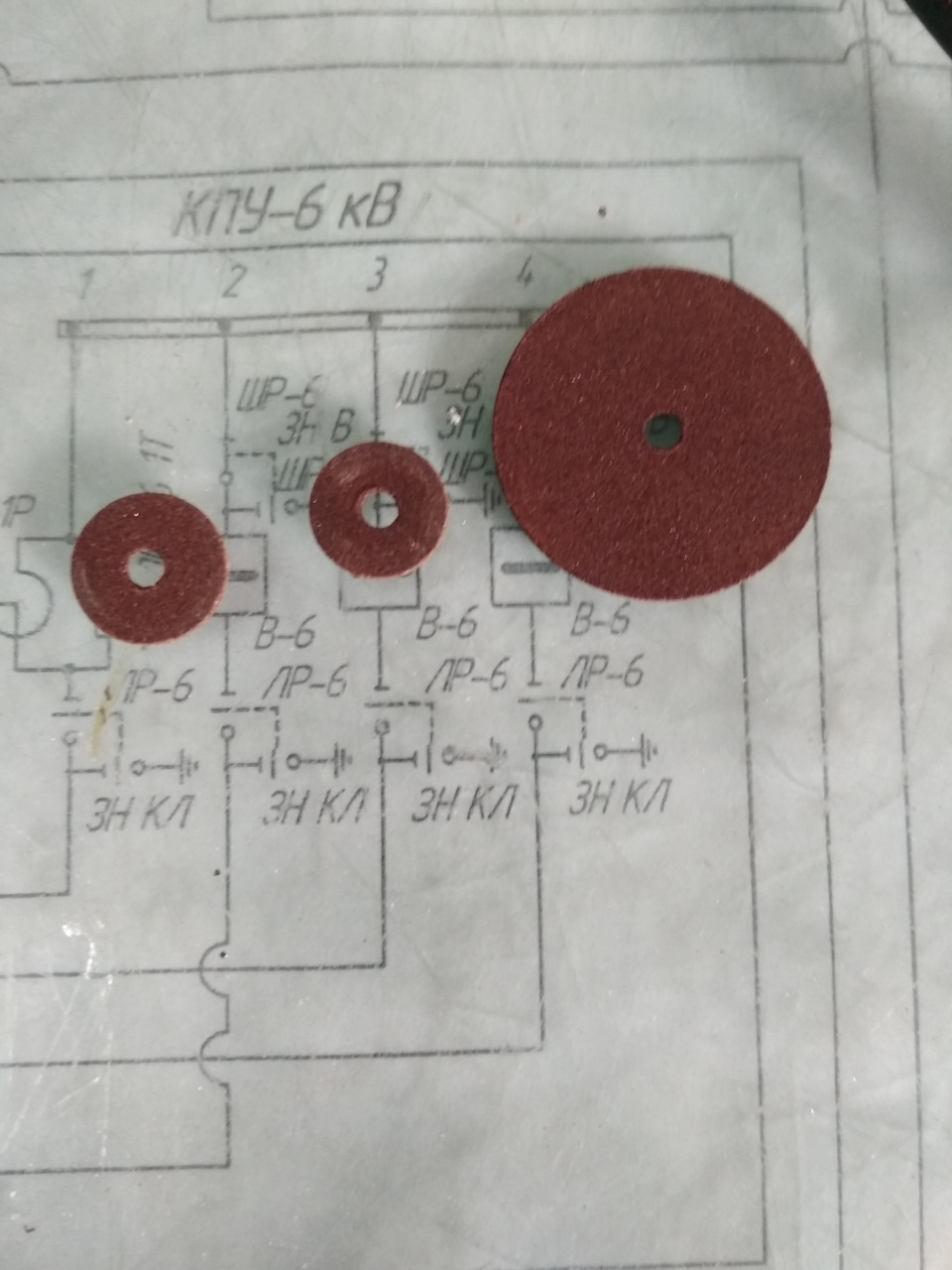

Недавно купил на Али гравер и кучу насадок, руки чесались проверить сие чудо в работе. Установил отрезной диск и вперёд!

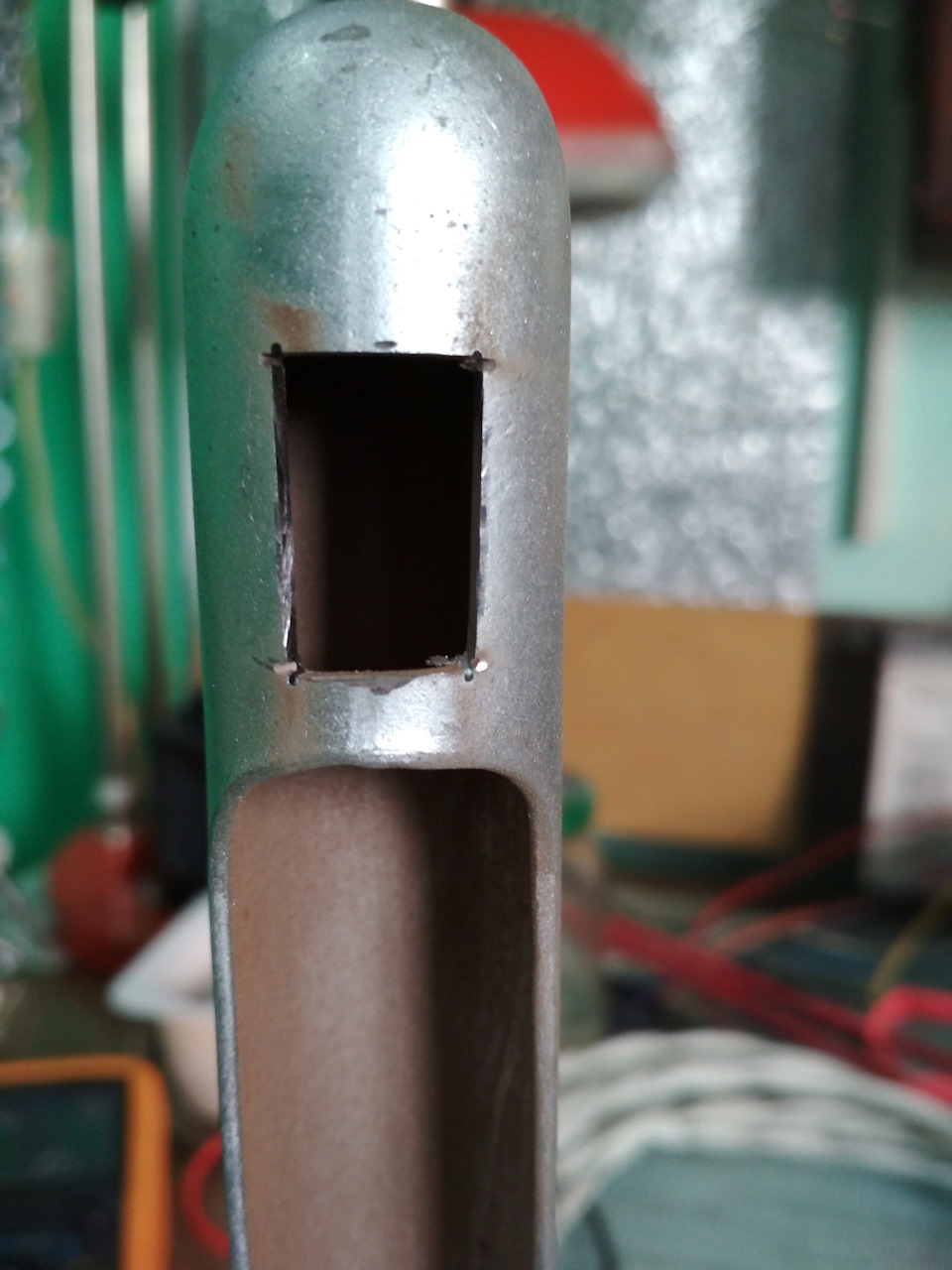

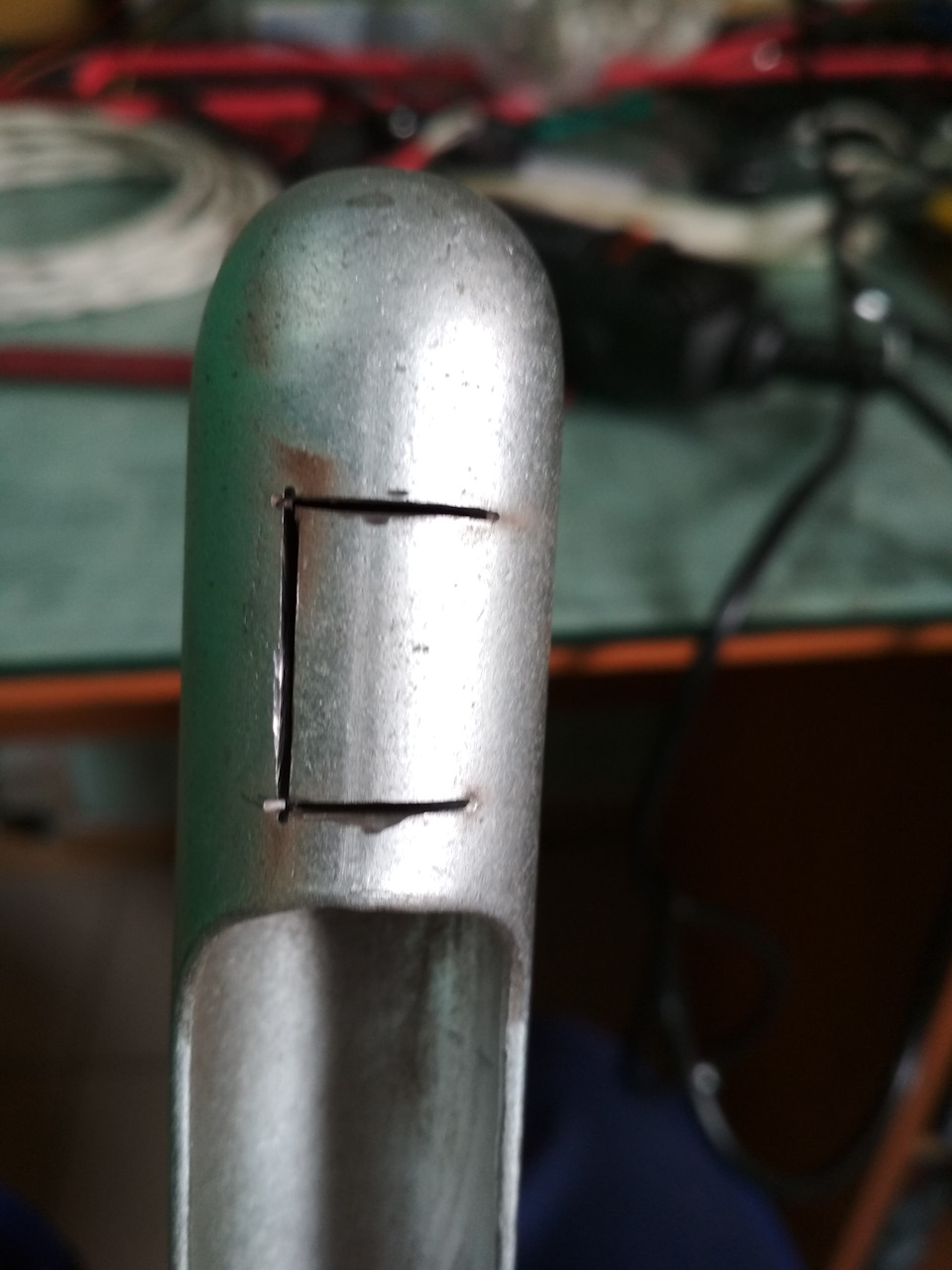

На такую дыру ушло 2 диска
А дырявил под такой вот выключатель, выдранный из блока питания компа.
Основная загвоздка заключалась в том, что подходящего провода не было в запасе. А требования к проводу следующие:
1) гибкий;
2) двойная изоляция;
3) достаточно крепкий;
4) морозостойкий;
5) относительно лёгкий;
6) тонкий.
В сети искать — смысла нет, т.к. доставка до НУра выйдет в разы дороже самого провода, пришлось искать здесь, в городе. А выбор то — невелик. РКГМ (мой любимый) и КГхл, или просто — КГ. Да и сечения какие то конские, для моей задачи, аж 1 кв.мм! Хотелось бы 0,35, ну, или 0,5 на крайняк. Но не судьба.
Купил РКГМ 20 метров 1х1кв.мм. Скрутил вдвое,
понял что шляпа, но деваться некуда. Пришлось лепить его.
Планировалось ещё сверху гофру одеть, (помните: двойная изоляция?), но самая тонкая, слишком тонкая, а следующая по размеру — больно толстая.

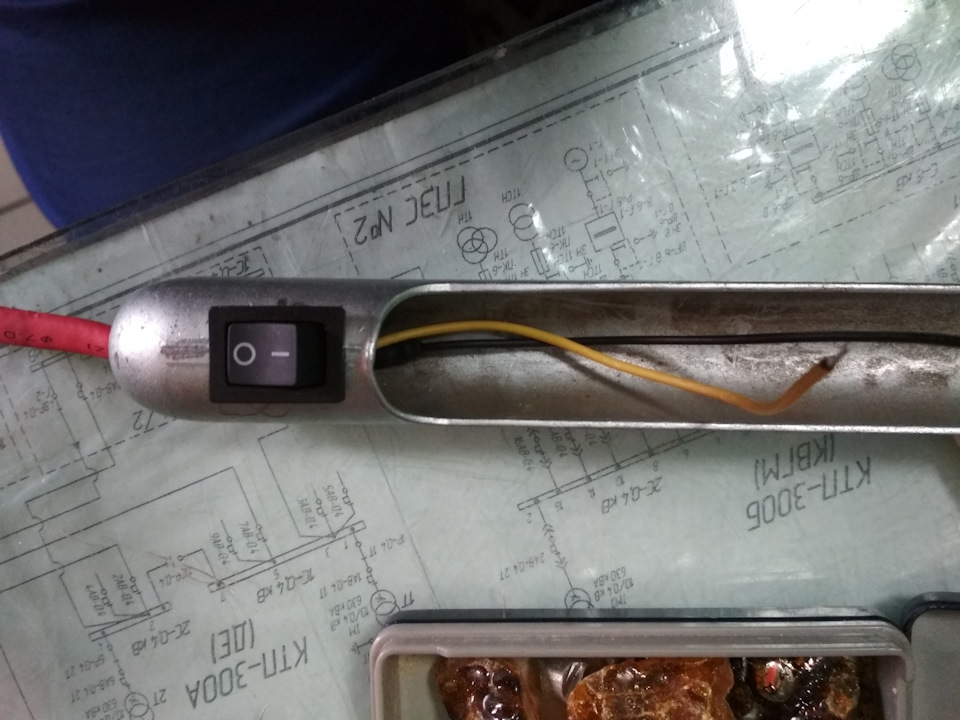

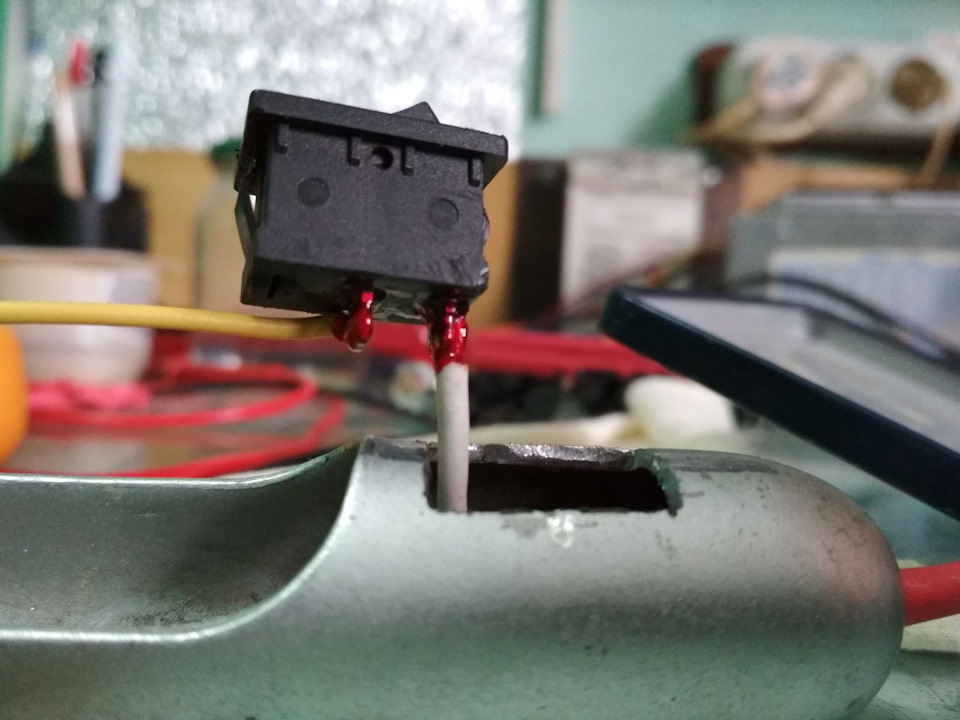

После просунул провод и припаял выключатель

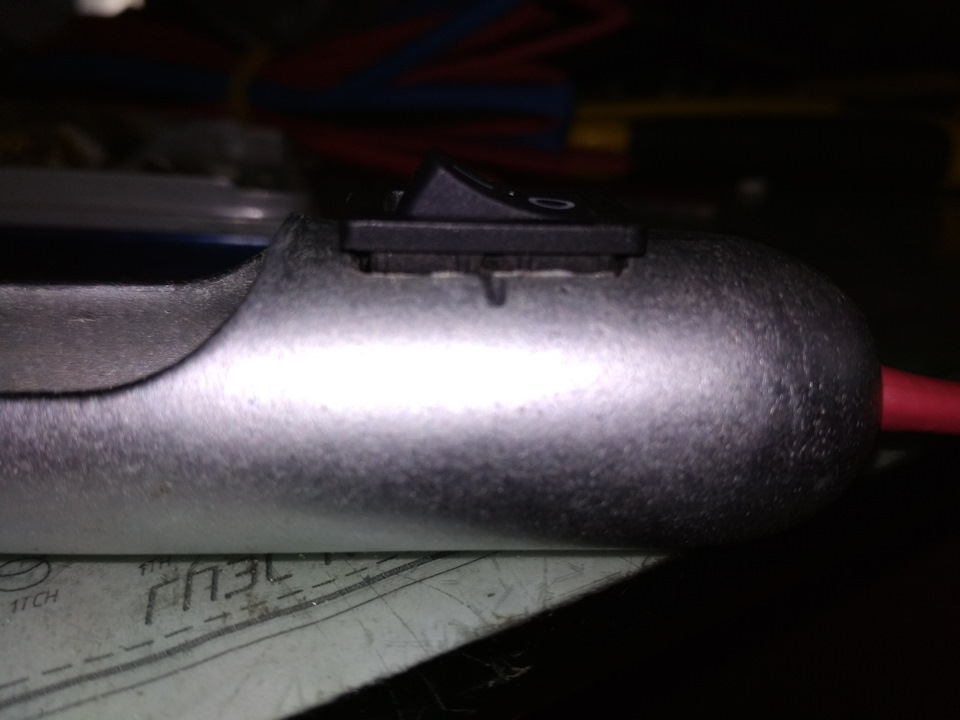

правда форма окружности даёт о себе знать, и выключатель немного «вровень выпирает»…
После почистил, обезжирил и промазал клеем внутреннюю полость трубы, а под концами лент приклеил изоляцию (малярный скотч), далее приклеил три куска светодиодной ленты по 4 секции каждый (5 см секция), припаял провода/перемычки.

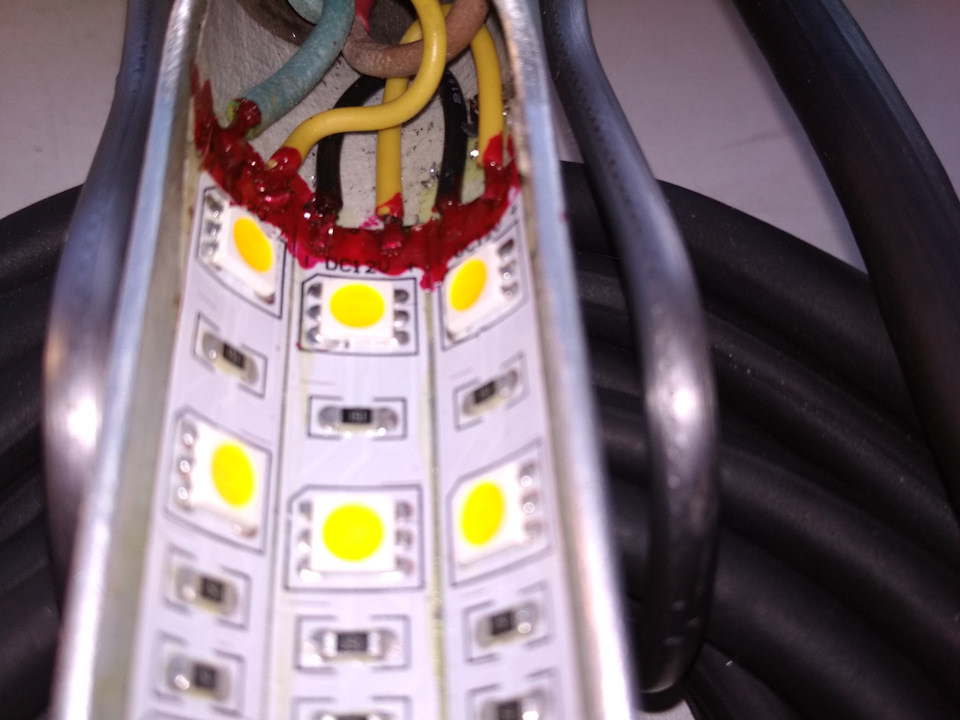

Лента диодная оттуда же, из поднебесной.

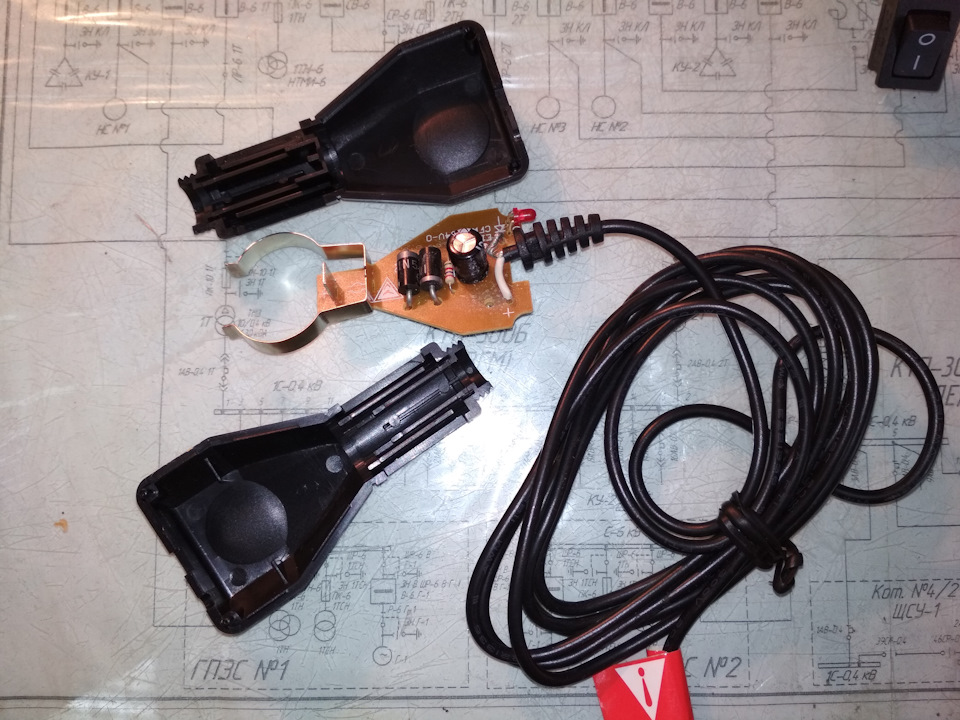

Нашёл в закромах автомобильный блок питания, задаренный бугром.
БП выдаёт напругу 10,5 В, что маловато, но зато безопасней для самих диодов. Схема простая, падение напряжения вызывают два диода соединённых последовательно. Поначалу просто отпаял родные провода, и припаял свои. Нагрузка при этом составила 0,32 А, но потом припаял перемычку на диодах, тем самым исключив их из цепи. Нагрузка возросла до 0,53 А. Свет стал ярче.
Запитывал от компьютерного блока питания.

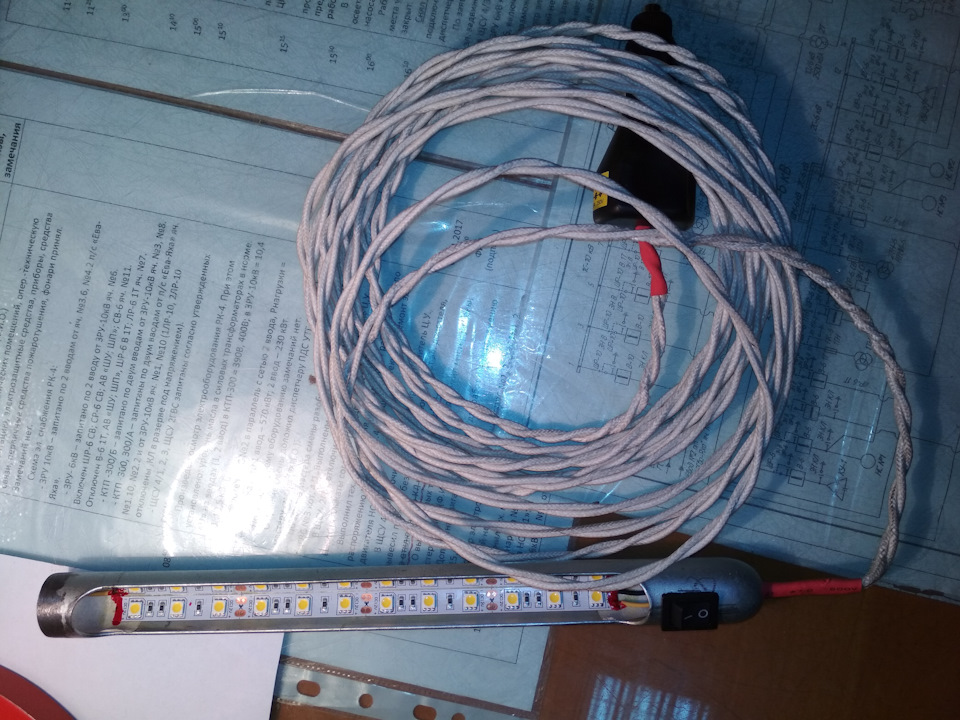

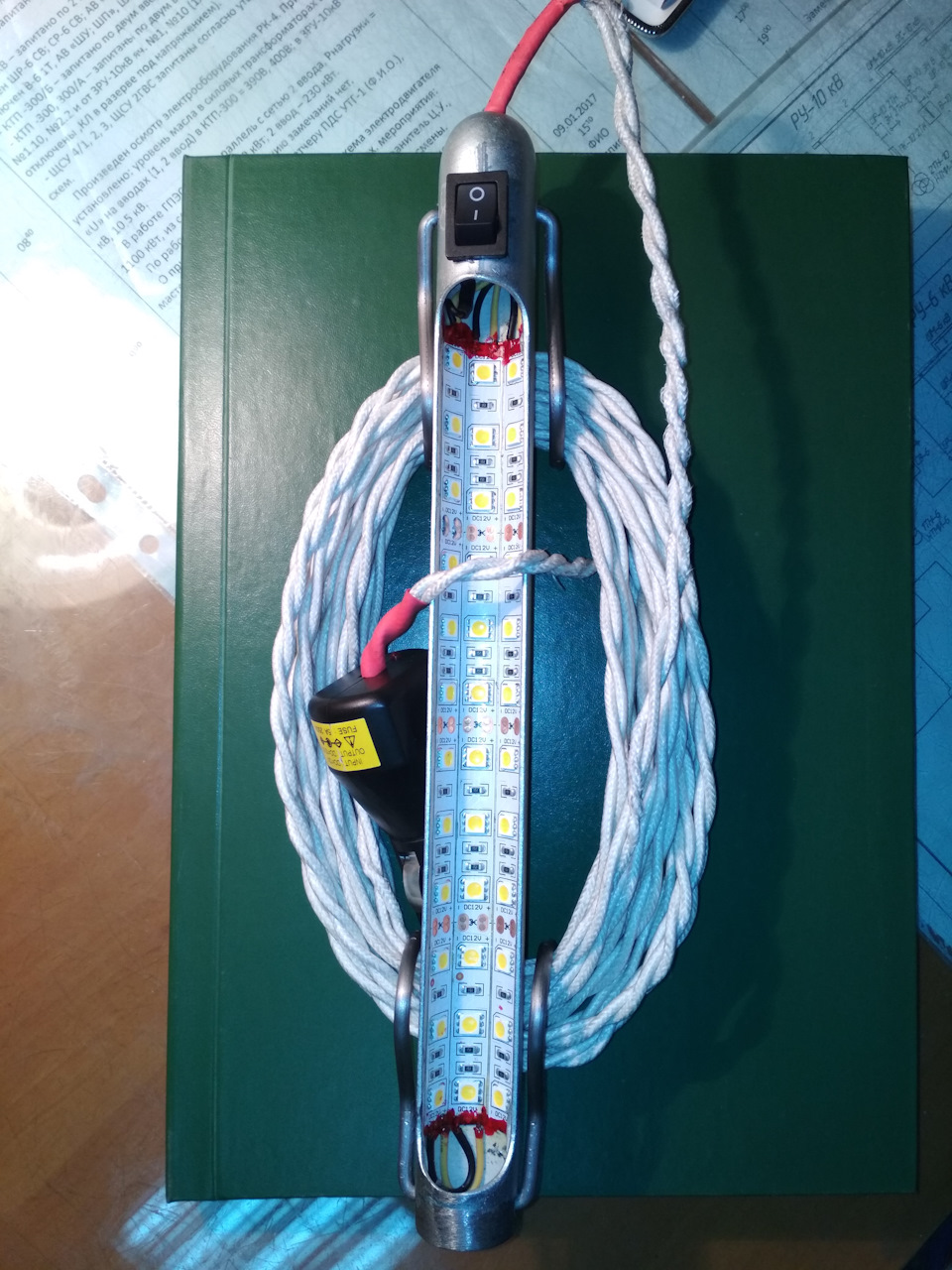

Общий вид переноски стал таким:
Хотелось бы её ещё и как то закрепить под машиной, хорошего неодимового магнита было бы достаточно, но нема его под рукой. Заказать надо.
А на первое время хватит и крючка, а точнее — двух. Выгнутых из обычного электрода 4-ки. Зачем два? Да что бы ими можно было пользоваться вместо колчана для намотки провода.

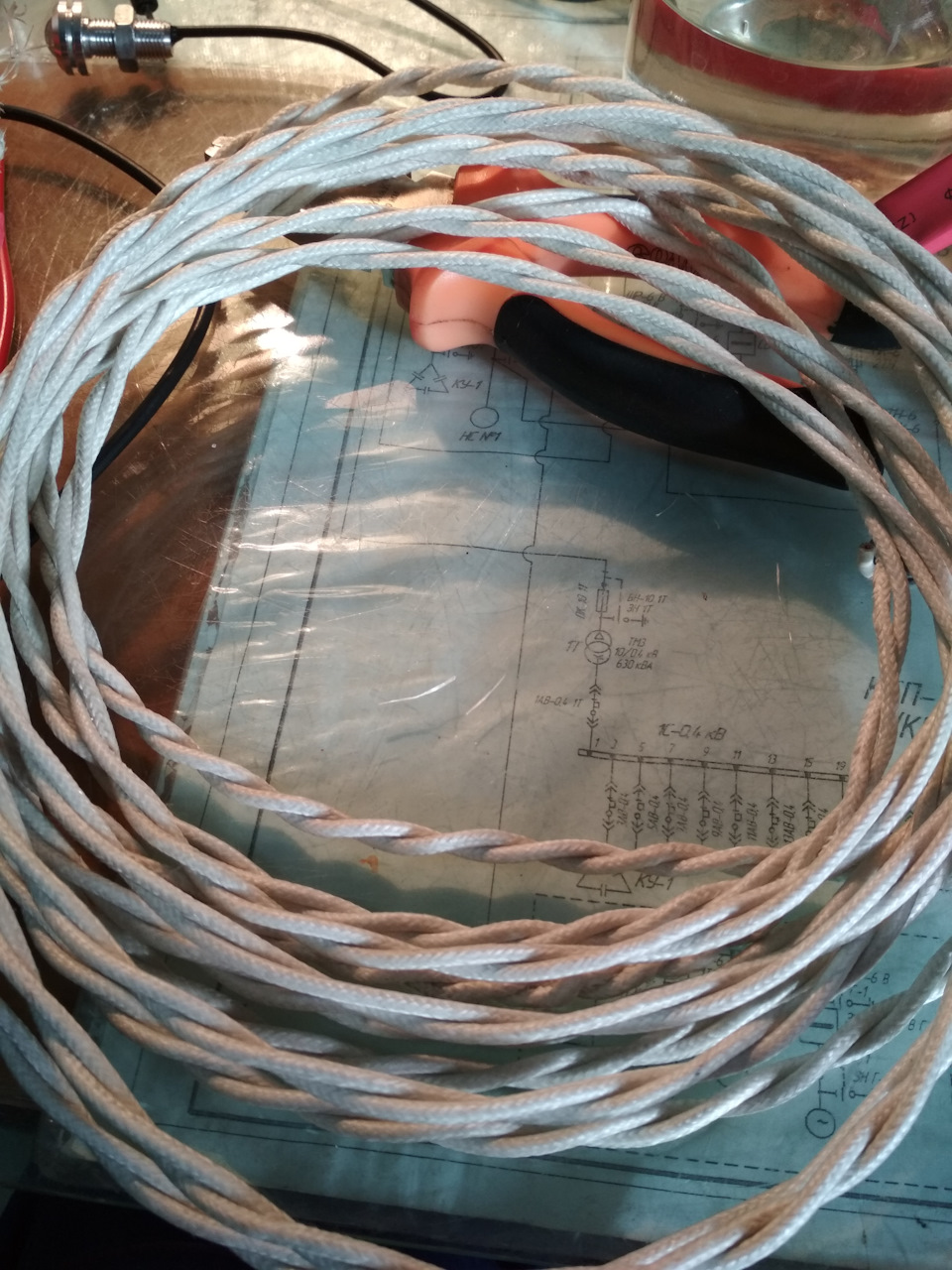

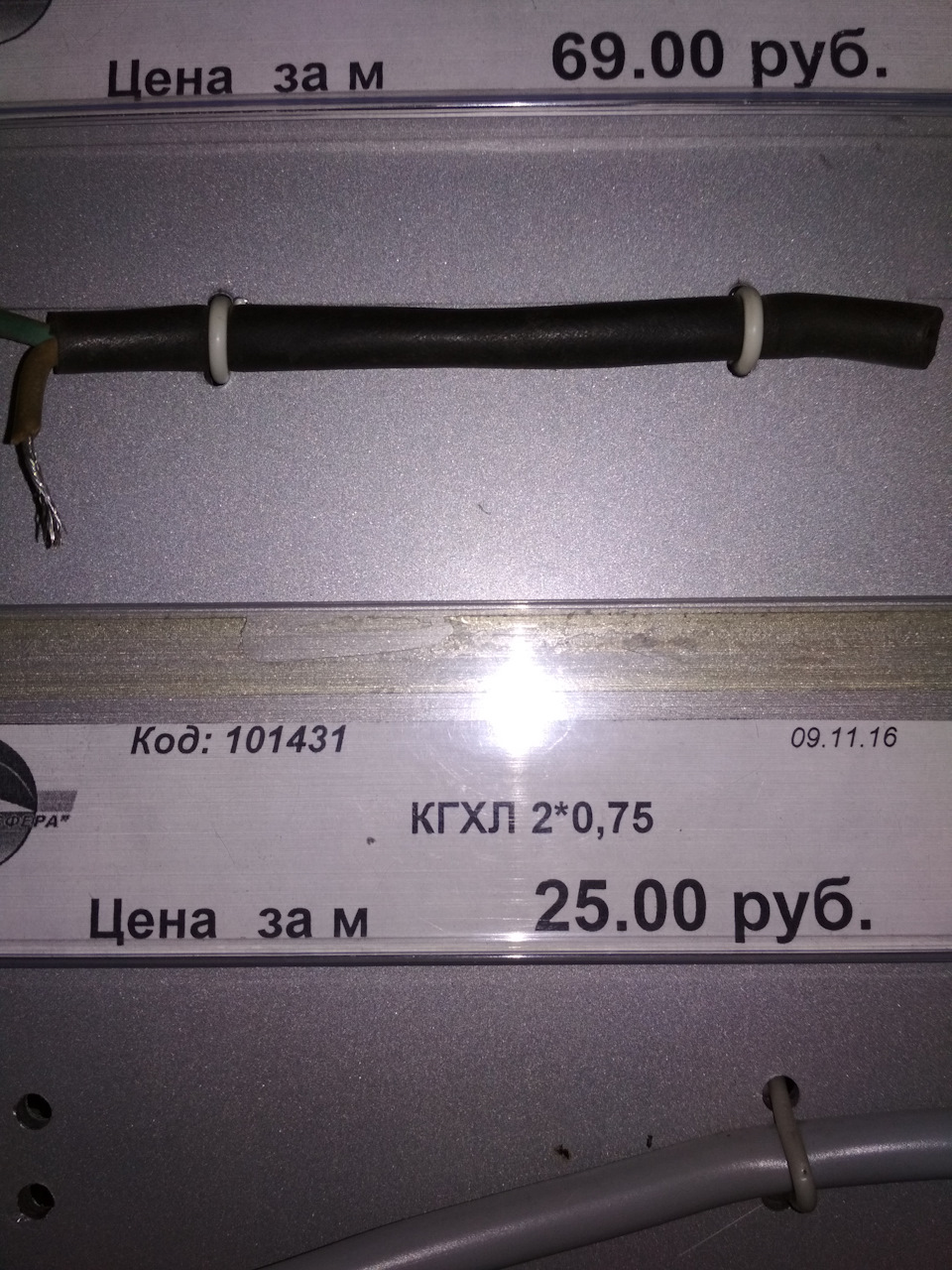

Сделал я эту переноску ещё на прошлой смене, и всё время мне не давал покоя провод. Облазил весь город, и нашёл вот такой:
Конечно не 0,35, но и не 1 квадрат, как в случае с РКГМ. Более-менее — катит.
Переделал, теперь вот так выглядит светило.
Самопальная лампа переноска в авто

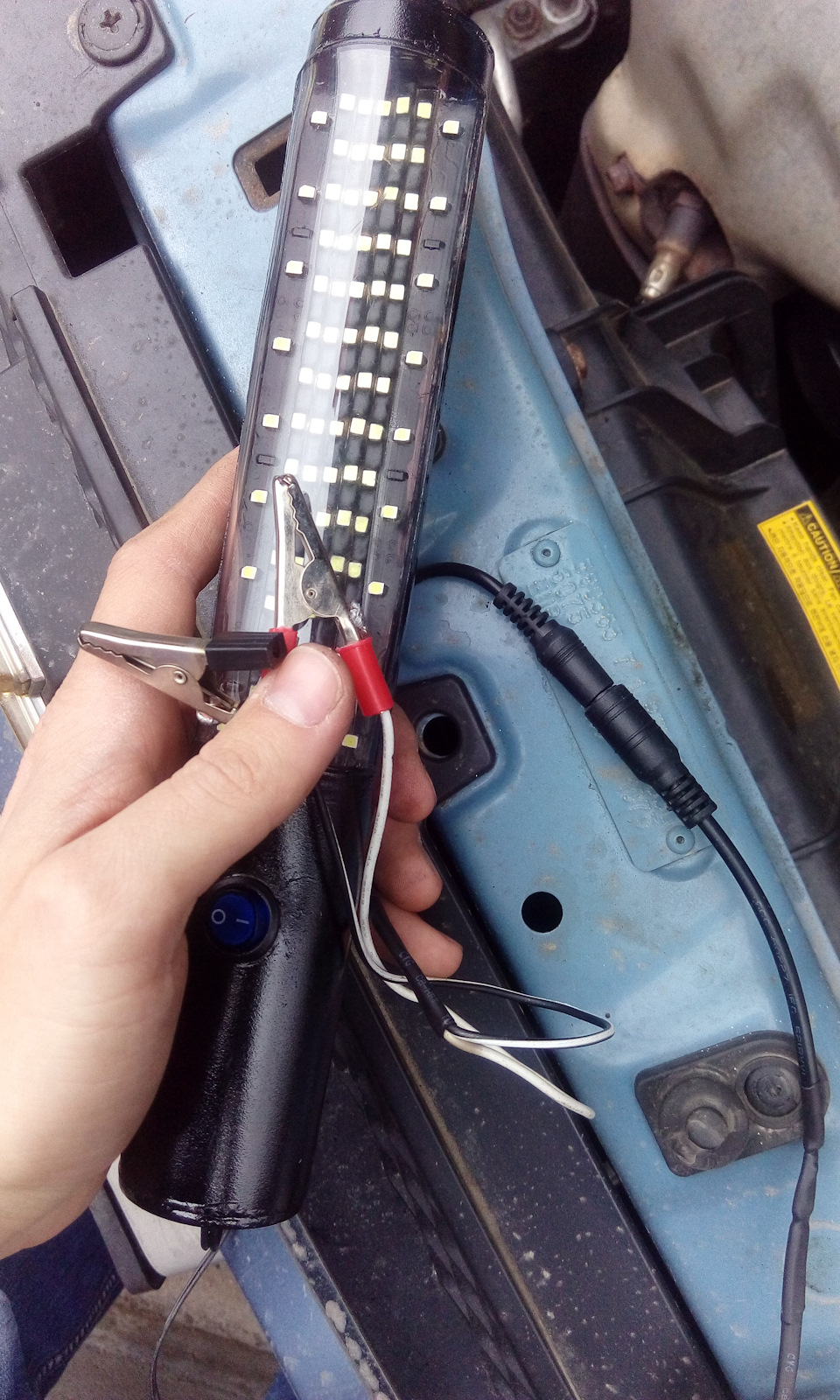

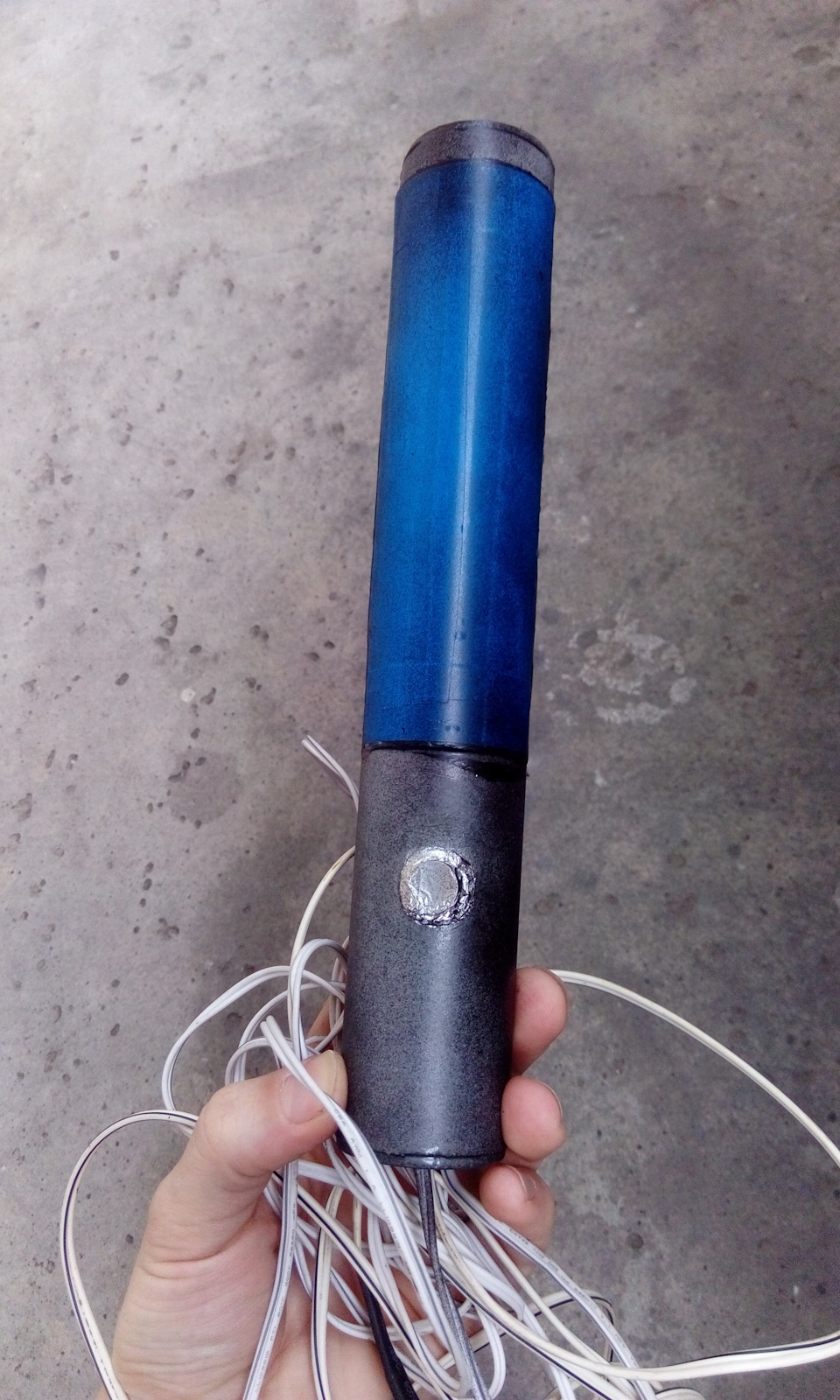

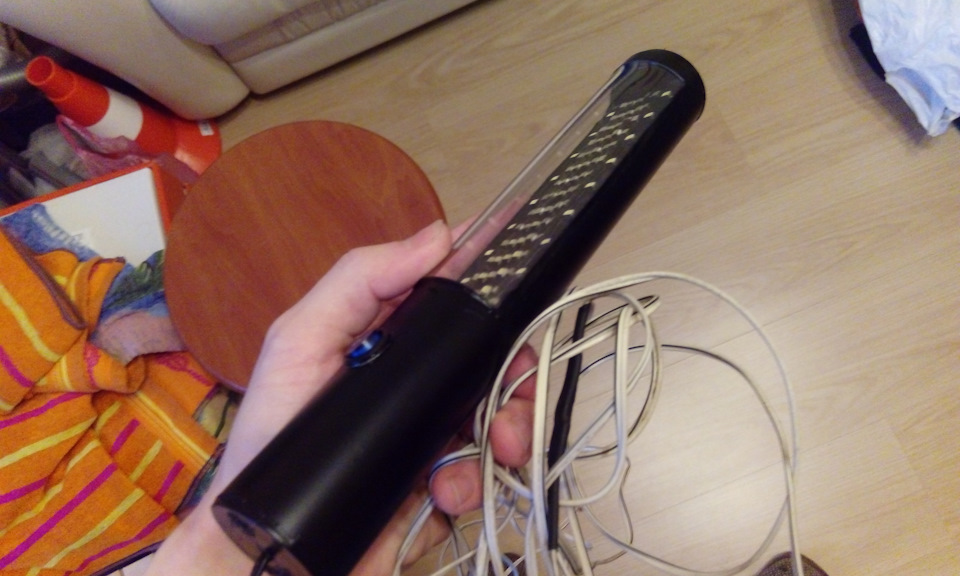

Уже не новое изобретение, но я все равно решил поделится! Недавно сделал переноску, часто такое бывало, что пошел в тачке ковыряться, взял фонарик из бардачка, а там батарейки сдохли! Я конечно вожу с собой не один фонарик, но как не странно, когда он очень нужен, почему-то то не работает, то тускло светит, проще купить новый, но я простых решений не выбераю!
Собственно делал из того, что было, докупил только магниты, вообщем затраты не большие!
Работает как от прикуривателя, так и от акб авто, встройный аккумулятор делать не стал, подумал лишнее и некчему! Светит достаточно хорошо, длинна провода около 5метров, светодиодные ленты закрыл оргстеклом, выгибал строительным феном, сверху лампы дополнительно установил один диод (орлинный глаз), вообщем вся конструкция получилось достойной! Лампу прицепил в багажнике, сверху между колонок, место не занимает, на кочках не отваливается, магниты держат отлично! Несколько раз уже использовал в деле, очень удобно!)
Метки: лампа переноска в авто
Комментарии 76
Ох, не нова не твоя идея, а не «сплагиатил» ли ты у меня? www.drive2.ru/b/2423567/
Да и затрат смотрю в такой модели больше, чем можно. Это я про орг стекло, которое можно заменить прозрачной пластиковой бутылкой.
Не спорю, не нова, твою видел вроде! Давно подобное хотел сделать, а сделал, после того, как у него увидел: www.drive2.ru/l/9570936/
А он может у тебя увидил!))))
Извини, но это уже не плагиат, а массовое производство!)))))
а светильник отличный получился, и своими руками
смотрю АКБ варта установлен, что можешь про него сказать, а то мне нужно брать акб не знаю какой
Отличный, не жалею, летом 2011 года его поставил, до сих пор держит отлично, сел только один раз, этой зимой когда на холодную в мороз bmw x5 прикурил и сразу поставил тачку на место, снежок на капоте подтаял и залил блок управления ксеноном, вообщем фары включились и посадили акум! Сейчас думаю к зиме поменять, а то 5 лет уже многовато для акума, хочу такой же взять!))))
ясно, буду думать и присматриваться к нему, и отзывам
Да ну ерунда ) Я купил за 2000 мощный налобный фонарь, светит как галогеновая фара дальнего света, с регулировкой яркости, на двух литиевых 18650 АКБ, весит 200 грамм, места занимает 20х20 сантиметров, на голову надел и свети куда хош. Плюс у фонарика фокус регулируется, хочешь свети на 50 метров хочешь на 2 метра, встроенная линза. i.radio-tmb.ru/u/81/a1320…39a3b9c3/-/1647312904.jpg Достал, включил, на голову надел и никакого гемора с проводами и свет шикарный. Пользуюсь уже год, по три раза в неделю, на радостях купил даже запасной ) В комплекте чехол приятный для переноски и ЗУ.
И такая то-же хрень валяется в багажнике! Это когда ты один ковыряешься, то да!
Да ну ерунда ) Я купил за 2000 мощный налобный фонарь, светит как галогеновая фара дальнего света, с регулировкой яркости, на двух литиевых 18650 АКБ, весит 200 грамм, места занимает 20х20 сантиметров, на голову надел и свети куда хош. Плюс у фонарика фокус регулируется, хочешь свети на 50 метров хочешь на 2 метра, встроенная линза. i.radio-tmb.ru/u/81/a1320…39a3b9c3/-/1647312904.jpg Достал, включил, на голову надел и никакого гемора с проводами и свет шикарный. Пользуюсь уже год, по три раза в неделю, на радостях купил даже запасной ) В комплекте чехол приятный для переноски и ЗУ.
Молодец! А я лучше ребенку игрушку за 2000 куплю или еще что нужное, а на такую «ерунду» как лампа, не буду тратить деньги и сделаю сам! На 50м в машине мне фанариком светить не надо, для рыбалки я еще соглашусь, в тачке он нафиг такой не нужен!
Имея в гараже 36В(по факту 27В) и свечение ламп в полнакала, заморочился качественной подсветкой. Использовал корпус от накрывшейся настольной лампы для подсветки рабочего места в гараже светодиодами через данный модуль:
ru.aliexpress.com/item/1p…ab_test=searchweb201556_0, searchweb201602_5_10039_10048_10037_10017_404_10046_507_10032_10040, searchweb201603_2&btsid=cf29e9dc-3c47-4e75-b086-44d7061403b9
Ничего не мешает использовать его и от бортовой сети авто.
Ну теперь заморочусь и полноценной переноской!
есть ссылка на разъем?
Не, отрезал от проводов! А вообще их много и на рынках и в радиодеталях есть, должны быть не дорогие!
мне проще заказать) у меня на мотонавигаторе такой раъем
Он много где используется, поэтому такой и взял, вдруг еще что подключить понадобется!))))
Идея действительно не нова, качество реализации — отличное
Я советовал бы сзади сделать еще петельки или маленькие крючочки — не всегда есть куда «примагнитится».
PS. Проверочное слово к бАрдАчок — бАрдАк.:)
Спасибо! Хотел крючочек мебельный вкрутить, да пока не стал, если будет нужен, в багажнике с ключами лежит!)
Извиняюсь, исправился!;)
Молодец заморочился. Не дороже вышла чем в магазине?
Спасибо! Нет конечно, делал из всего, что было, даже если весь материал посчитать и ссумировать, то все равно не дороже!)
Батенька вы красавчег👏👍.
Мне понравилось. Взял на заметку.
переходники не правильно сделал-на той части где есть электричество надо ставить разъём «мама»
Разве? Я решил сделать по принципу зарядки, на большей части приборов зарядка «попа» а сам прибор «мама», если нужно будет что-нибудь запитать с таким разъемом, то у меня уже будет чем!)))
дёрнули случайно провод и разъём разъединился и хвост с электрическим потенциалом может попасть куда угодно и замкнуть-поэтому нужно делать «маму» на хвосте с напряжением.
По внешнему контакту идет минус, а плюс внутки, поэтому разницы никакой, если только не залить его водой!
минус «крокодильного» переходника может попасть на плюс батарейки.
Ладно, убедил, буду остарожен!)
это элементарная безопастность. До сих пор помню слова учителя труда: «Помни, что природа не создала запасных деталей для человека».
Отлично, главное что светит!))))
стабилизатор напряжение на диоды не ставил?
видна на фото кренка на 12 в
стабилизатор напряжение на диоды не ставил?
в салоне на магнит не повесиш
Крючок есть, не вкрутил просто, если очень будет нужно, установка займет одну минуту, но пока не нужен!)
молодец, руки из нужного места заточены
а что за магниты-то?
Неодимовые, самые маленькие взял, две штучки по 50р, держат сильно!
Работа отличная! Мне понравилась!
отлично, но скажи никогда не мечтал, что бы свет был, а место он не занимал? мне в этой конструкции не очень нравится толщина цилиндрического корпуса.
Диод 1 ваттный на металл пластине и его через кнопку на аккум от мобилы 3,7 в.и ярко и долго.
Можно, но на аккамуляторе не хотел делать, думал просто от bmw, диодную лампу от ангельских глазок взять и на провод накрутить, светит она очень ярко, но это слишком легкое решение!)))))
отлично, но скажи никогда не мечтал, что бы свет был, а место он не занимал? мне в этой конструкции не очень нравится толщина цилиндрического корпуса.
Спасибо! Я мог сделать и маленький фонарик с одного диода, они у меня есть и светить будет ярче, но принцип был сделать переноску, света от нее достаточно, удобно в руке лежит, место особо не занимает, она в багажнике сверху к полке примагничена, ее там и не видно! На кройняк в гараж кинуть и взять готовый диод, он у меня есть, только провода накрутить нужно!)))))
я в данном случае имелл ввиду возможность влезть переноской в любую щель в моторном отсеке *)
Понял, тут соглашусь, в этом случае небольшой минус, твой вариант будет удобнее!))))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Ага, при условии всплытия скрытых косяков?согласен с тобой, но только частично)
что то сразу подумалось, что ссылочки не будет))
а когда в сортир идешь, шаги считаешь? Ну чтоб лишнего не шагнуть.А то ведь за каждый день по паре шагов, экономия будет приличная.
п.с. не хочу обидеть, но с твоим подходом, что ты делаешь в этом сообществе?
п.с.2 я много чего умею делать хорошо- и что? Взял недавно и замастырил сверлилку из дрели. Потратил около 1т.р и несколько часов времени. За это время я мог заработать денег и купить китайский сверлильный станок, который превосходил бы мою сверлилку. Я неправильно живу?
а когда в сортир идешь, шаги считаешь? Ну чтоб лишнего не шагнуть.А то ведь за каждый день по паре шагов, экономия будет приличная.
п.с. не хочу обидеть, но с твоим подходом, что ты делаешь в этом сообществе?
п.с.2 я много чего умею делать хорошо- и что? Взял недавно и замастырил сверлилку из дрели. Потратил около 1т.р и несколько часов времени. За это время я мог заработать денег и купить китайский сверлильный станок, который превосходил бы мою сверлилку. Я неправильно живу?
Как ты живёшь — решать только тебе самому. Я лишь говорю о ценности временного ресурса, для кого-то счастьем является как раз его растрата.
По-твоему, все, что делается самостоятельно- бестолковая трата времени? Сможешь убедить в этом людей, ГОДАМИ строящих свои проекты?
Проект может делаться для духовного/интеллектуального развития. Быть некоторым хобби для эмоциональной разгрузки. Это же не эффективная элементарная переноска на которую затрачено просто ОООООчень много времени. Я сомневаюсь что человек сделавший это творение обладает столь низким уровнем опыта/знаний что это позволило ему получить какое-либо развитие.
а когда в сортир идешь, шаги считаешь? Ну чтоб лишнего не шагнуть.А то ведь за каждый день по паре шагов, экономия будет приличная.
п.с. не хочу обидеть, но с твоим подходом, что ты делаешь в этом сообществе?
п.с.2 я много чего умею делать хорошо- и что? Взял недавно и замастырил сверлилку из дрели. Потратил около 1т.р и несколько часов времени. За это время я мог заработать денег и купить китайский сверлильный станок, который превосходил бы мою сверлилку. Я неправильно живу?
заплатив денги в автосервисе-потом сам переделываеш
Спорить не буду! Если бабки есть, можно и отдать, иногда это проще, но отдать за то, что стоит того, я отдавать за ремонт тачки устал, не одна мастерская меня не устраивает, больше сломают, чем сделают, возможно мне еще не попался толковый мастер, поэтому то что могу сам сделать, то делаю! А с пояльником посидеть или что-нибудь попелить, повырезать, это мне по душе ( у каждого свой интерес) и не важно кто ты! Я повар(кондитер, технолог) но это мне не мешает заниматься тем что мне интересно!)))
