Как уменьшить крены автомобиля

Уменьшение кренов. Теория.

ПОВЫШАЕМ УПРАВЛЯЕМОСТЬ АВТО. Часть 3. (Все дело в Геометрии)

В первых двух частях мы охватили простые способы тюнинга подвески. Настало времяпогрузиться немного вглубь геометрии подвесок. Внесение изменений на данном уровне это то, чем всю свою жизнь занимаются инженеры-подвесочники. Но такой тюнинг не чужд и для обычных энтузиастов-тюнеров, ибо рынок афтермаркета позволяет.

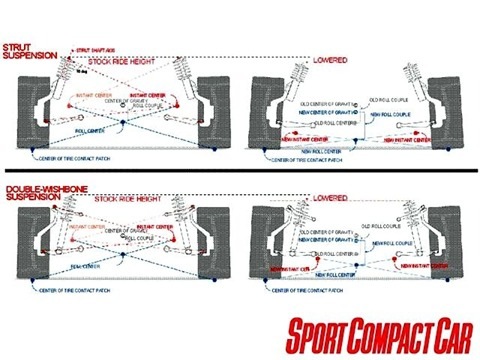

Центр вращения (крена)

Центр вращения это виртуальная точка в пространстве, вокруг которой автомобиль, подверженный боковым ускорениям, вращается. Местоположение центра определяет то как машина управляется и взависимости от расположения будут определяться шаги дальнейшего тюнинга.

Дабы найти центры вращения нужно определить «непосредственные центры» левой и правой частей передней и задней подвески. Непосредственный центр это точка в пространстве, вокруг которой вращаются соединения подвесок. Определение местонахождения этой точки заключается в измерении элементов подвески, расположения точек крепления элементов друг к другу и к кузову, затем перенос этих значений на схематичный чертеж.

Центр масс (центр гравитации) для каждой машины индивидуален, зависит от базы, колеи автомобиля, геометрические размеры, распределения нагрузки на каждую ось и колесо. Измерения и данные помогут определить расположение центра гравитации.

Думается мало у кого есть возможность точно определить месторасположение центра масс, так как это требует сложных вычислений, особых инструментов и условий, поэтому обычно за центр масс передней оси на машинах с передним расположением двигателя принимается точка на уровне коленвала,
для задней оси центр масс будет на уровне пола багажника.

Чем длиннее рычаг пары вращения тем больше веса перераспределяется на наружние к повороту колеса. Длинная пара вращения делает реакции автомобиля более задумчивым на действия рулем. Перераспределение веса в случае с длинной парой вращения так же уменьшает загрузку внутреннего к повороту колеса, разгружает его, тем самым уменьшается уровень максимально возможного сцепления с полотном.

Для большинства автомобилей идеальным расположением центра вращения будет 2-5 дюймов от земли для передней подвески и от 4 до 10 дюймов для задней. Когда сзади центр вращения выше чем спереди, больше веса распределяется на переднюю ось. На большинстве гоночных автомобилей такой прием позволяет получить немного недостаточную управляемость на высокой скорости и избыточную на малой.

Переднемоторные заднеприводные машины будут иметь ось Майка немного ниспадающую к переду. Переднеприводные наоборот восходящую, заднемоторники соответственно будут иметь ось сильно ниспадающую к переду. (см. иллюстрацию)

Центры вращения можно изменить практически на любом автомобиле при помощи специальных регулируемых рычагов, с изменяемыми точками крепления. Таких полно на афтермаркет рынке, для популярных среди тюнеров машин. Если же в каталогах нет таких вещей для вашего автомобиля их можно изготовить на заказ индивидуально.

Запомните: Если у вас нет возможности изменить центр вращения, вы можете изменить занчение «пары вращения» и понизить центр масс автомобиля вполне эффективно. Занижение автомобиля — эффективное средство для уменьшения «пары вращения» и перераспределения веса, главное запомнить при этом, что слишком сильное занижение принесет больше проблем чем решит.

Точность и стабильность управления, на которые влияет эффект бамп-стир, — следующие жертвы черезмерного занижения.

В следующий раз наша наука коснется амортизаторов и их настройки.

На рынке Афтермаркета валом компоненов для экстремальнейшего занижения. Почти каждая компания, даже очень уважаемые и громкоименные, выплескивают на рынок кучу комплектов подвесок которые слишком мягки и слишком низки для оптимальной и эффективной работы. Почему они это делают? Может в этих компаниях работают некомпетентные инженеры? Может это заговор чтобы сделать наши машины медленнее? Совсем нет… Виноват потребитель.

Большинство энтузиастов хочет чтобы низкая посадка придала наикрутейший вид их болидам. Чтобы колеса «заполнили» пустеющие колесные арки. Так же, никто из них не желает мириться с зубодробильностью кольцевой подвески. Парадокс.
Как бы то ни было это же большинство не ездит настолько «жестко» и настолько хорошо, чтобы понять что машины, на которых они ездят, фактически ведут себя на дороге зачастую даже хуже чем стандартные. Эти Люди путают уменьшение кренов с улучшением управляемости…

Источник

[059]Стабилизаторы «Техномастер» или борьба с кренами.

Приветствую Вас, дорогие подписчики и гости моего БортЖурнала. Сегодня поговорим о немаловажной составляющей автомобиля как «Крен». Что это и с чем едят Вы можете узнать в глобальной сети, а вот нужно ли уменьшать крены на гражданском авто решать каждому.

Самый простой и верный способ уменьшить крен авто — это посадка и более жесткие амортизаторы. Возможно кто-то спросит: «а зачем тебе это? ты собрался выступать в кольце?» Этот вопрос имеет место быть ибо в повседневной езде ты это не применяешь, а постоянно ездить в жестком режиме подвески не комфортно, поэтому ищем оптимальные конфигурации жесткости. Но что делать, когда хочешь ездить между комфортом и жесткостью, но крен Авто все еще не удовлетворяет? Приходят на помощь всякого рода стабилизаторы, рычаги подрамники и т.д.

Из опыта могу сказать, что из всего, после амортизаторов и заниженных пружин, лучше всего с креном справляется более толстый стабилизатор, но у всего есть свои последствия.

В семействе 2110 передний стабилизатор применялся 16-18мм толщиной. С выходом Приоры его увеличили до 20 и вроде как «тачка» стала держать дорогу в поворотах. У Гранты с Калиной 2 этот показатель 22мм и к тому же он прямой, что улучшает саму конструкцию, кто ездил на карте поймет. У Приоры же стабилизатор Дуговатый.

Помимо самой формы стабилизатора, на ПП ВАЗ он не информативен в плане работы для кузова. Стабилизатор закреплен стойками (яйцами, серьгами) к рычагам (саблям), когда должен быть на стойках Амортизаторов. Учитывая это все, умельцы из Техномастер разработали Стабилизатор на ШС, грубо говоря обычный Стабилизатор но со стойками как у Ино. Мной был приобретен такой б/у Стаб по вкусной цене.

Когда покупал передний стаб, товарищ по тюнингу разбирал свою ВАЗ 2108 и отдал задний стабилизатор за 1000 рубенов. В общем к приезду у меня был передний и задний стабилизаторы. Как Вы можете видеть состояние было плачевным и решено было восстановить, но без фанатизма, все таки внизу находятся.

Источник

ПОВЫШАЕМ УПРАВЛЯЕМОСТЬ АВТО. Часть 1. (Четыре простых шага к лучшей управляемости.)

Тюнинг подвески — целое искусство, темный лес для многих. В то время когда большинство поглощены наращиванием лошадиных сил, управляемсоть традиционно остается на заднем плане. В любом случае те кто мало-мальски вникает в суть любой быстрой, хорошо технически продуманной гражданской машины, знает, что настройка подвески имеет ценность ничуть не меньшую, чем увеличения поголовья коников.

С ростом популярности дрифтинга, Time Attack контестов, и всевозможных Track Days, тюнинг подвески и настройка управляемости становится более важным для тех кто ранее тратил свои кровные в рассчете на улучшение показателей динамики.
Найти спецов, которые смогут увеличить мощность — проще простого. Гораздо сложнее найти гуру что заставят вашу машину хорошо проходить повороты. Решение? Сделайте себя гуру! Если ваши интересы больше, чем просто давить педаль в пол на дамбе у местной водокачки, то самое время приниматься за работу.

В серии этих статей мы раскроем тайны управляемости автомобиля вцелом. В этой статье начнем с четырех фундаментальных первых шагов.

1.Шаг первый. «Липкие» шины…

В основном практически в любой автомобиль можно установить шины на два размера больше чем стоковые. К примеру машина с завода оснащенная колесами размерностью 185/70-14″ на диске шириной 5″ обычно без проблем позволяет разместить в арках 205/50-15″ на диске шириной 7″. Установка шин на диск рекомендованной ширины тоже имеет большое значение.

Сверхнизкопрофильные шины более чувствительны к изменениям вносимым в подвеску и углам развала. Жесткие боковины и абсолютно плоский протектор не так хорошо прилегают к полотну. Это делает сверхнизкопрофильные шины чувствительными к ударам, толчкам, так как низкой боковине просто некуда сжиматься, поглощая мелочь на дороге. Импульсы при езде по грубым покрытиям вызовут постоянное соскальзывание и подпрыгивания, потерю сцепления. Так же большие размеры колес и шин увеличивают неподрессореные массы.

Например многие энтузиасты, устанавливают на свои компактные хетчи-малолитражки колеса дюймов на 17 с профилем 40. Выглядит несомненно круто, но это «комбо» слишком велико и слишком тяжело для оптимальных характеристик. Хардкорные пилоты, использующие в качестве болидов точно такие же машины предпочитают легковесные 15″ дюймовые колеса с шинами от 195- до 225/50.

Неподрессоренные массы монстров вполне сравнимы с подрессоренными, благодаря огромным осям, шинам и элементам подвески. Это крайне негативно сказывается на работе амортизаторов, которым приходиться выполнять кучу работы, дабы погасить кол*цензура*ия. Уменьшите неподрессоренные массы и работа амортизаторов станет гораздо эффективней, колеса всегда будут иметь контакт с полотном.

Остерегайтесь дешевых легкосплавных колес, известны множество случаев поломки или пластилиновой мягкости, при использовании подобных изделий на гоночных трассах. такие не выдерживают элементарных нагрузок, не говоря уже об атаковании поребриков.

2.Шаг второй. Уменьшение продольных и поперечных кренов.

Самая важная из элементарных подвесочных доработок это уменьшение диапазонов крена кузова. Крен во время поворота, клевки при торможении и «козление» при разгоне создают проблемы для водителя.

Черезмерные движения кузова таят в себе кучу побочных эффетов. Раскачивания и крены передка, задка или кузова целиком перегружают шины, перегрузка моментально перерастает в потерю сцепления. Результат обычно- возвращение домой на эвакуаторе.

Конечно у более жестких пружин и большее усилие на распрямление после сжатия. Чтобы после установки жестких пружин машина не прыгала как козлик, нужны амортизаторы с увеличенными силами сопротивления. Амортизаторы никак не влияют на углы кренов, но влияют на то как подвеска будет реагировать на качество покрытия, и руление. Амортизаторы с увеличеным усилием отбоя предотвратят припрыгивания, «полеты» над волнами и неровностями. Большее усилие аммортизатора так же улучшает отклики автомобиля на руление. Слишком большое усилие отбоя может не давать подвеске принимать исходное положение, подвеска будет не успевать распускаться и станет прижиматься все сильнее и сильнее, что лишит ее хода вообще.

Ужесточение подвески несомненно ухудшит плавность хода, и довольно просто увлечься и сделать машину слишком жесткой. Часто так случается и подвеска вместо того чтобы обрабатывать выступы, кочки, и сохранять максимальное сцепление начинает просто «прыгать» в поворотах.

3.Шаг третий. Баланс шасси.

Если мы в борьбе с недостаточной управляемостью зайдем слишком далеко, мы незамедлительно спровоцируем избыточную (oversteer). Избыточная поворачиваемость появляется когда на пределе задние шины начинают скользить быстрее чем передние.

Правильно играя загрузкой шин и углами увода, контролируя перераспределение веса достигается баланс шасси. Перераспределением веса и загрузкой шин в повороте многие естественные тенденции в управляемости вашего авто можно кардинально изменить. Возможно ли привить тяжелоносому переднеприводнику избыточную поворачиваемость? Да легко! Поглядите на самые удачные образцы переднеприводных гоночных машин — у них просто сумасшедший oversteer!

Изменение усилия пружин (springrate) и стабилизаторов имеет огромное влияние на увод шин. Используя более жесткие пружины или стабилизаторы на одной из осей спровоцирует большее перераспределение веса на внешнее колесо этой оси в повороте. Более мягкая ось будет сжиматься, а значит более жесткие пружины всей системы будут сопротивляться сжатию, передавая больший вес на шину заставляя ее работать при большем угле увода…

Самый эффективный способ избавиться от недостаточной поворачиваемости на переднеприводнике например, это установить более жесткий задний стабилизатор поперечной устойчивости. Так же наоборот, чтобы приручить врожденную избыточную, можно сделать переднюю подвеску жестче, и увеличить давление в задних шинах.

Машина скользящая на границе сцепления всеми четырмя колесами, без участия педали тормоза или газа, считается идеалом. Ровно так же как и не существет… Хорошей тенденцией в управляемости считается тяготение машины к избыточной, когда вы отпускаете газ, и еще более агрессивной избыточной, когда жмете на тормоз в повороте. Возможность вытащить из заноса автомобиль точной работой газом делает переднеприводник гораздо послушнее и проще в управлении.

Задний привод в идеале тоже должен легко откликаться на действия акселлератором в очень широком диапазоне. Такой баланс дает продвинутым водителям управлять машиной виртуозно.

4.Шаг четвертый. Уменьшение перераспределения веса.

Вопреки популярному мнению, отсутствие крена не является свидетельством малого перераспределения веса. Даже при сильных кренах отношение угла крена к перераспределению веса довольно мало. То есть нельзя сказать когда свиду машина чуть ли не стоит на двух колесах, что весь ее вес приходится на внешние к повороту шины. Поэтому понижение центра тяжести автомобиля и расширение колеи уменьшит перераспределение веса гораздо эффективнее чем наши старания уменьшить крены при помощи жестких пружин и стабилизаторов.

Чтобы минимизировать столь негативный эффект, важно стараться увеличивать ширину колеса по направлению внутрь колесной арки. То есть подбирать колеса с правильным вылетом. Таким образом вы во первых увеличите пятно контакта шины с дорогой, во вторых увеличите колею, и в третьих останетесь в пределах заводского радиуса обкатки колеса.

Старайтесь увеличить колею и уменьшить клиренс на той оси, которая скользит в повороте первой. Переднеприводники с недостаточной поворачиваемостью стоит занизить именно сперди и увеличить колею передней оси. Мощным заднеприводникам естественно будет свойственнее иметь более широкую колею сзади.
Такие простые игры с физикой помогут снизить перерасперделение веса в обоих случаях.

В следующей статье мы обсудим еще несколько простых модификаций, которые помогут улучшить управляемость, так же то, каких действий делать не стоит, и еще несколько основных принципов и советов по настройке геометрии подвески.

Источник

Липнем к дороге. Часть 1. Четыре простых шага к улучшению управляемости.

Липнем к дороге. Часть 1. Четыре простых шага к лучшей управляемости.

В серии этих статей мы раскроем тайны управляемости автомобиля вцелом. В этой статье начнем с четырех фундаментальных первых шагов.

1.Шаг первый. «Липкие» шины…

В основном практически в любой автомобиль можно установить шины на два размера больше чем стоковые. К примеру машина с завода оснащенная колесами размерностью 185/70-14″ на диске шириной 5″ обычно без проблем позволяет разместить в арках 205/50-15″ на диске шириной 7″. Установка шин на диск рекомендованной ширины тоже имеет большое значение.

Сверхнизкопрофильные шины более чувствительны к изменениям вносимым в подвеску и углам развала. Жесткие боковины и абсолютно плоский протектор не так хорошо прилегают к полотну. Это делает сверхнизкопрофильные шины чувствительными к ударам, толчкам, так как низкой боковине просто некуда сжиматься, поглощая мелочь на дороге. Импульсы при езде по грубым покрытиям вызовут постоянное соскальзывание и подпрыгивания, потерю сцепления. Так же большие размеры колес и шин увеличивают неподрессореные массы.

Например многие энтузиасты, устанавливают на свои компактные хетчи-малолитражки колеса дюймов на 17 с профилем 40. Выглядит несомненно круто, но это «комбо» слишком велико и слишком тяжело для оптимальных характеристик. Хардкорные пилоты, использующие в качестве болидов точно такие же машины предпочитают легковесные 15″ дюймовые колеса с шинами от 195- до 225/50.

Неподрессоренные массы монстров вполне сравнимы с подрессоренными, благодаря огромным осям, шинам и элементам подвески. Это крайне негативно сказывается на работе амортизаторов, которым приходиться выполнять кучу работы, дабы погасить колебания. Уменьшите неподрессоренные массы и работа амортизаторов станет гораздо эффективней, колеса всегда будут иметь контакт с полотном.

Остерегайтесь дешевых легкосплавных колес, известны множество случаев поломки или пластилиновой мягкости, при использовании подобных изделий на гоночных трассах. такие не выдерживают элементарных нагрузок, не говоря уже об атаковании поребриков.

2.Шаг второй. Уменьшение продольных и поперечных кренов.

Самая важная из элементарных подвесочных доработок это уменьшение диапазонов крена кузова. Крен во время поворота, клевки при торможении и «козление» при разгоне создают проблемы для водителя.

Черезмерные движения кузова таят в себе кучу побочных эффетов. Раскачивания и крены передка, задка или кузова целиком перегружают шины, перегрузка моментально перерастает в потерю сцепления. Результат обычно- возвращение домой на эвакуаторе.

Конечно у более жестких пружин и большее усилие на распрямление после сжатия. Чтобы после установки жестких пружин машина не прыгала как козлик, нужны амортизаторы с увеличенными силами сопротивления. Амортизаторы никак не влияют на углы кренов, но влияют на то как подвеска будет реагировать на качество покрытия, и руление. Амортизаторы с увеличеным усилием отбоя предотвратят припрыгивания, «полеты» над волнами и неровностями. Большее усилие аммортизатора так же улучшает отклики автомобиля на руление. Слишком большое усилие отбоя может не давать подвеске принимать исходное положение, подвеска будет не успевать распускаться и станет прижиматься все сильнее и сильнее, что лишит ее хода вообще.

Ужесточение подвески несомненно ухудшит плавность хода, и довольно просто увлечься и сделать машину слишком жесткой. Часто так случается и подвеска вместо того чтобы обрабатывать выступы, кочки, и сохранять максимальное сцепление начинает просто «прыгать» в поворотах.

3.Шаг третий. Баланс шасси.

Если мы в борьбе с недостаточной управляемостью зайдем слишком далеко, мы незамедлительно спровоцируем избыточную (oversteer). Избыточная поворачиваемость появляется когда на пределе задние шины начинают скользить быстрее чем передние.

Правильно играя загрузкой шин и углами увода, контролируя перераспределение веса достигается баланс шасси. Перераспределением веса и загрузкой шин в повороте многие естественные тенденции в управляемости вашего авто можно кардинально изменить. Возможно ли привить тяжелоносому переднеприводнику избыточную поворачиваемость? Да легко! Поглядите на самые удачные образцы переднеприводных гоночных машин — у них просто сумасшедший oversteer!

Изменение усилия пружин (springrate) и стабилизаторов имеет огромное влияние на увод шин. Используя более жесткие пружины или стабилизаторы на одной из осей спровоцирует большее перераспределение веса на внешнее колесо этой оси в повороте. Более мягкая ось будет сжиматься, а значит более жесткие пружины всей системы будут сопротивляться сжатию, передавая больший вес на шину заставляя ее работать при большем угле увода…

Самый эффективный способ избавиться от недостаточной поворачиваемости на переднеприводнике например, это установить более жесткий задний стабилизатор поперечной устойчивости. Так же наоборот, чтобы приручить врожденную избыточную, можно сделать переднюю подвеску жестче, и увеличить давление в задних шинах.

Машина скользящая на границе сцепления всеми четырмя колесами, без участия педали тормоза или газа, считается идеалом. Ровно так же как и не существет… Хорошей тенденцией в управляемости считается тяготение машины к избыточной, когда вы отпускаете газ, и еще более агрессивной избыточной, когда жмете на тормоз в повороте. Возможность вытащить из заноса автомобиль точной работой газом делает переднеприводник гораздо послушнее и проще в управлении.

Задний привод в идеале тоже должен легко откликаться на действия акселлератором в очень широком диапазоне. Такой баланс дает продвинутым водителям управлять машиной виртуозно.

4.Шаг четвертый. Уменьшение перераспределения веса.

Вопреки популярному мнению, отсутствие крена не является свидетельством малого перераспределения веса. Даже при сильных кренах отношение угла крена к перераспределению веса довольно мало. То есть нельзя сказать когда свиду машина чуть ли не стоит на двух колесах, что весь ее вес приходится на внешние к повороту шины. Поэтому понижение центра тяжести автомобиля и расширение колеи уменьшит перераспределение веса гораздо эффективнее чем наши старания уменьшить крены при помощи жестких пружин и стабилизаторов.

Чтобы минимизировать столь негативный эффект, важно стараться увеличивать ширину колеса по направлению не только наружу но и внутрь колесной арки. То есть подбирать колеса с правильным вылетом. Таким образом вы во первых увеличите пятно контакта шины с дорогой, во вторых увеличите колею, и в третьих останетесь в пределах заводского радиуса обкатки колеса.

Старайтесь увеличить колею и уменьшить клиренс на той оси, которая скользит в повороте первой. Переднеприводники с недостаточной поворачиваемостью стоит занизить именно сперди и увеличить колею передней оси. Мощным заднеприводникам естественно будет свойственнее иметь более широкую колею сзади.
Такие простые игры с физикой помогут снизить перерасперделение веса в обоих случаях.

В следующей статье мы обсудим еще несколько простых модификаций, которые помогут улучшить управляемость, так же то, каких действий делать не стоит, и еще несколько основных принципов и советов по настройке геометрии подвески.

Источник

О стабилизаторах

Сегодня я хочу с вами поделиться информацией по поводу
Стабилизаторов Поперечной Устойчивости
Именно они играют большую роль в управляемости вашего автомобиля.
Именно стабилизатор поперечной устойчивости (далее СПУ) как никто другой борется с поперечными кренами вашего автомобиля
Немного углубимся в теорию:
Взято из «Липнем к дороге Часть 1».

Самая важная из элементарных подвесочных доработок это уменьшение диапазонов крена кузова. Крен во время поворота, клевки при торможении и «козление» при разгоне создают проблемы для водителя.

Конечно у более жестких пружин и большее усилие на распрямление после сжатия. Чтобы после установки жестких пружин машина не прыгала как козлик, нужны амортизаторы с увеличенными силами сопротивления. Амортизаторы никак не влияют на углы кренов, но влияют на то как подвеска будет реагировать на качество покрытия, и руление. Амортизаторы с увеличеным усилием отбоя предотвратят припрыгивания, «полеты» над волнами и неровностями. Большее усилие аммортизатора так же улучшает отклики автомобиля на руление. Слишком большое усилие отбоя может не давать подвеске принимать исходное положение, подвеска будет не успевать распускаться и станет прижиматься все сильнее и сильнее, что лишит ее хода вообще.

Ужесточение подвески несомненно ухудшит плавность хода, и довольно просто увлечься и сделать машину слишком жесткой. Часто так случается и подвеска вместо того чтобы обрабатывать выступы, кочки, и сохранять максимальное сцепление начинает просто «прыгать» в поворотах.

А теперь ближе к делу:
А речь пойдет именно о СПУ для семейства классических ВАЗов.

Передний стабилизатор поперечной устойчивости
Есть идин самый известный метод увеличения жесткости СПУ и два практически не известных :
Первый: Всеми известный двойной стабилизатор поперечной устойчивости.

Мало кому известно, что для плавной работы подвески, его нужно регулировать.
Регулировка производиться на яме, когда автомобиль стоит под своим весом.
Стабилизатор прикручивается к кузову и краями должен быть по середине посадочного места (крепления на рычаге). Не ниже, не выше.

С таким стабилизатором машина реагирует на повороты руля заметно острее, крен заметно меньше, выше устойчивость. Но есть и свои минуса.
А именно: С ним машина теряет в комфорте тоже заметно.
Ну и повышенный износ резинок стабилизатора через которые мы крепим его в рычагу.
Лично у меня их довольно таки часто выкручивало, и появлялись стуки.
Для этого дела лучше использовать втулки стабилизатора от Lada Kalina\Priora.
У них диаметр стабилизатора такой же как и у ВАЗ 2101-07. Ф20мм.

Второй:
Давно на просторах различный ВАЗовских форумах я наткнулся на такое чудо.
Очень жаль, что не наткнулся на автора.

НА самом деле человек сообразил очень грамотно.

Таким способом он сделал многое:
1.Снял с нижнего рычага дополнительную нагрузку, разбив её на два рычага. Шаровая будет служить немного дольше.
2.Тем самым, разбив два стабилизатора по отдельности, а не стягивая его «яйцами», мы получим более плавную работу подвески,

с такими же показателями стабилизации.
3. Увеличение РТИ — способствует уменьшению вибраций от одного колеса к другому, и позволяет более лучше отрабатывать мелкие неровности.

Ну и на конец-то Третий способ:
Использования стабилизатора ВАЗ 2123.

Есть два вида стабилизаторов:
1. Ф21.8 мм
2. Ф23 мм
Видать все зависит от комплектации автомобиля.
Но на нашем ОЧЕНЬ БОЛЬШОМ авто рынке ЛОСК мне не удалось найти с диаметром 23 мм, взял что было.
Но даже такой вариант намного лучше, чем стоковый и приятнее чем двойной.
Жестче он не только за счет толщины, но еще за счет уменьшения плеча воздействия сил (А).

В сравнении с классическим
Плече (А) меньше.
Длина В и С немного больше классического.

К сожалению фото я не делал.
Могу только предоставить фото рычагов

Сам стабилизатор пришлось сдвинуть на 3-5 см ближе к балке, и поднять его. Для этого я изготовлял специфические крепления.

К сожалению объективной оценки о управляемости я дать не смогу, так как снял передний двойной и задний, а после установил передний СПУ ВАЗ 2123 и задние пружины ВАЗ 2121 — 1.5 витка.
Сразу заметно было что морда заметно мягче идет. В управляемости я практически не заметил разницы, так как особо не погоняешь, снег лежал на дороге.
Но сразу стала заметна избыточная поворачиваемость.
Входя в занос стало сложнее контролировать момент сноса задней оси, машину моментально разворачивало.
Лично я стабилизатором остался доволен и не пожалел не капельки что его примудрил.
Самый оптимальный вариант (субъективно) между комфортом и управляемостью.

Задний стабилизатор поперечной устойчивости.

В интернете ходят много эпопей по поводу ЗСПУ.
Многие смело заявляют, что он там вовсе не нужен, подвеска мол зависимая, а он нужен только на независимой!
Не знаю на какиу теоретические источники информации они опираются, но то, что это полнейшая ахинея я подтвержу.

Как мы уже помним, что любые наклоны автомобиля — это плохо.
Так же мы знаем, что СПУ — уменьшает поперечный наклон автомобиля во время поворота. И не важно, будь то зависимая, полузависимая или не зависимая подвеска автомобиля, стабилизатор всегда выполняет одно и тоже действие — уменьшает поперечный крен автомобиля.
А крен — это плохо

В частности, что касаемо классики, то задний стабилизатор помогает переднему, вместе им проще удерживать кузов. Соответственно кузов меньше кренится и в итоге углы передней подвески меньше гуляют (термин: «Динамический развал»).

Для классики есть несколько видов стабилизаторов.
1.Самые популярные из них — это рыночные «супермегатюнинхбубушкайклянусьракетабудет».
Их два вида.

И такой же самый, только с округленным выгибом.
Очень популярен на рынке.
Однажды я себе взял полукруглый, на рынке стоял на те времена хорошие деньги ( пять лет назад 350 грн).
Поставил, давай гонять…
И тут же расстроился… На форумах кричали мол » я поставил, теперь вообще Ааааааагонь! Повороты 90° на скорости 150 километров в секунду запросто прохожу».
Но по факту толку от него практически никакого.
После того как я загнал машину на подъемник, я обнаружил чего у него такое низкое КПД.
Дело все в двух вещах:
Первая и самая основная проблема — это стойки стабилизатора.
Они не могу стабильно удеражать стабилизатор, на РТИ выгибает и кривится как только можно…
Вторая проблема — это крепления к мосту.
Для стабилизатора оно должно быть жесткое.
Приварено к мосту, а не кое-как прикручено.

В итоге немного покатавшись снял его и продал вместе с двойным.

2. Так же и по ныне, можно заказать задний стабилизатор «Вираж».
Который довольно легко монтируется на автомобиль и не требует дополнительных переделок.

Кроме как не малой цены, у него есть два основных недостатка:
1. Сильно нагружаются короткие тяги и жизнь втулок малых реактивных тяг будет не велика.
2.Не использование всего потенциала стабилизатора.
Все потому, что крепления малых реактивных тяг очень сближено к центру моста, а это очень плохо. Так как чем дальше разнесены точки крепления стабилизатора по оси ( то есть чем ближе к колесу) — тем выше КПД и тем самым лучше стабилизация.

Лично я бы такой не поставил, трата денег. Так же как и первый вариант.
Но для овощей, которые не хотят\не могут\не умеют изобретать — достойный вариант.

Были и такие умельцы

Пы.сы: Многие думают, что чем ниже стабилизатор прикрутят, тем лучше он будет работать…
Именно по этому таких тюнеров видно с далека

На самом деле лучше его приближать как можно больше к редуктору, ибо практичность свыше.
Лично у меня его практически не было видно, даже если заглянуть под машину сзади.
Зазор был 7 мм от редуктора ( никогда не где не задевало, использовалось как на заниженной подвеске, так и на стоковой).

3. Такой же малоизвестный стабилизатор как №2, но тоже получил широкое распространение в узком кругу тюнеров

Про него я ничего не знаю.
Но скажу, что к нему отношусь так же, как и к двум выше упомянутым.
Стабилизатор должен быть жестко зафиксирован на оси и частично на кузове или же наоборот. Но фиксация должна быть жесткой, без длинных тяг, сайлентблоки и втулки которых не выдерживают нагрузку и начинают деформироваться.
Тут же стабилизатор закреплен на тягах.
Этот вариант по лучше чем предыдущим ( тем, что точки крепления находяться ближе к колесам), но не обладает достаточным КПД, так как закреплен на реактивных тягах. Тяги во время динамические нагрузок и так испытывают не малые нагрузки + стабилизатор добавляет дров в огонь.

4. Очень давно меня интересовал вопрос о том, станет ли задний стабилизатор от 2108\10\70 на задний мост. И как-то в 2010-11 году я наткнулся на такого рода фото, тогда я понял, что если есть сварка, руки\голова — можно творить чудеса.

В последнем посту автор явно на эмоциях и очень приукрасил эффект.
Неоспоримо, по сравнению с тем как машина вела себя в стоке и с двойным и задним стабилизатором, теперь машина настоящий гоночный болид.

И есть одно но, автор последней ссылки, допустил глупость, когда изготовил такие стойки стабилизатора:

На них будет теряться энергия, тем самым момент стабилизации будет хуже.
Стойки должны быть жесткие, тогда весь потенциал стабилизатора будет использоваться во всю. А так помимо скручивания самого СПУ пластичную деформацию будет испытывать и стойки стабилизатора. Причем скорее всего она будет испытывать деформации больше, чем сам стабилизатор.

Лично у меня руки не дошли его поставить, Хотя уже все было готово, и приварены крепления на мосту, и сделаны крепления к кузову не дорабатывая стабилизатор.
Можно было ставить, но я его не поставил, так как нужно было усиление кузова в местах возле лонжеронов.
Если помните, то у меня под задним сиденьем были интересные металлические пластины наварены ( в этой записи), а к ним снизу прикручивались крепления стабилизатора, к ним через заводский стойки 2110 стабилизатор.

Спасибо вам за внимание.
Ставьте лайки, рекомендуйте подписчикам и друзьям.
Всем удачи, до новых записей в Б.Ж.)

Источник
