Предлагаю свою подробную инструкцию по установке камеры заднего вида в значке на VW Polo Liftback 2020

Комплектация: Respect + зимний комплект, центральный подлокотник
Головное устройство (далее ГУ): Swing 6.5 дюймов (MIB3E_MQB_BT 6N5 035 867A)

СОДЕРЖАНИЕ
1. Покупка камеры
2. Комплектация
3. Установка камеры в дверь
4. Проводка
5. Кодировка ГУ
6. Результат

ПОКУПКА КАМЕРЫ
Камера заказывалась с алиэкспресс:
a.aliexpress.com/_AaUAm8
Брал без динамических линий для Golf 7 с доставкой из РФ, пришло за 4 дня в СПб курьерской доставкой IML. По акции обошлось в 6633₽

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

КОМПЛЕКТАЦИЯ
Собственно, что получил в посылке:

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Комплект проводки:
1) Разъем для статичных линий, подключается в разъем №2
2) Подключается в разъём №1
3) Разъем для подключения питания к №9
4) Разъем подключается к штатному разъему стоковой кнопки (см. рис 12.)
5) Разъём на видеовыход RCA. Подключается к №10

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

6) Плюс. Подключил к блоку предохранителей в салоне (см. рис 21)
7) Минус (земля). Подключил со стороны водителя к болту.
8) Реверс или сигнал от заднего хода. Подключил к плюсовому проводу от фонаря заднего хода (см. рис 22.)
9) Разъем подключается к №3

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

10) Кабель подключается к разъёму №5
11) Этот кабель нам не нужен
12) Видеовход RCA (подключение к №14)

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

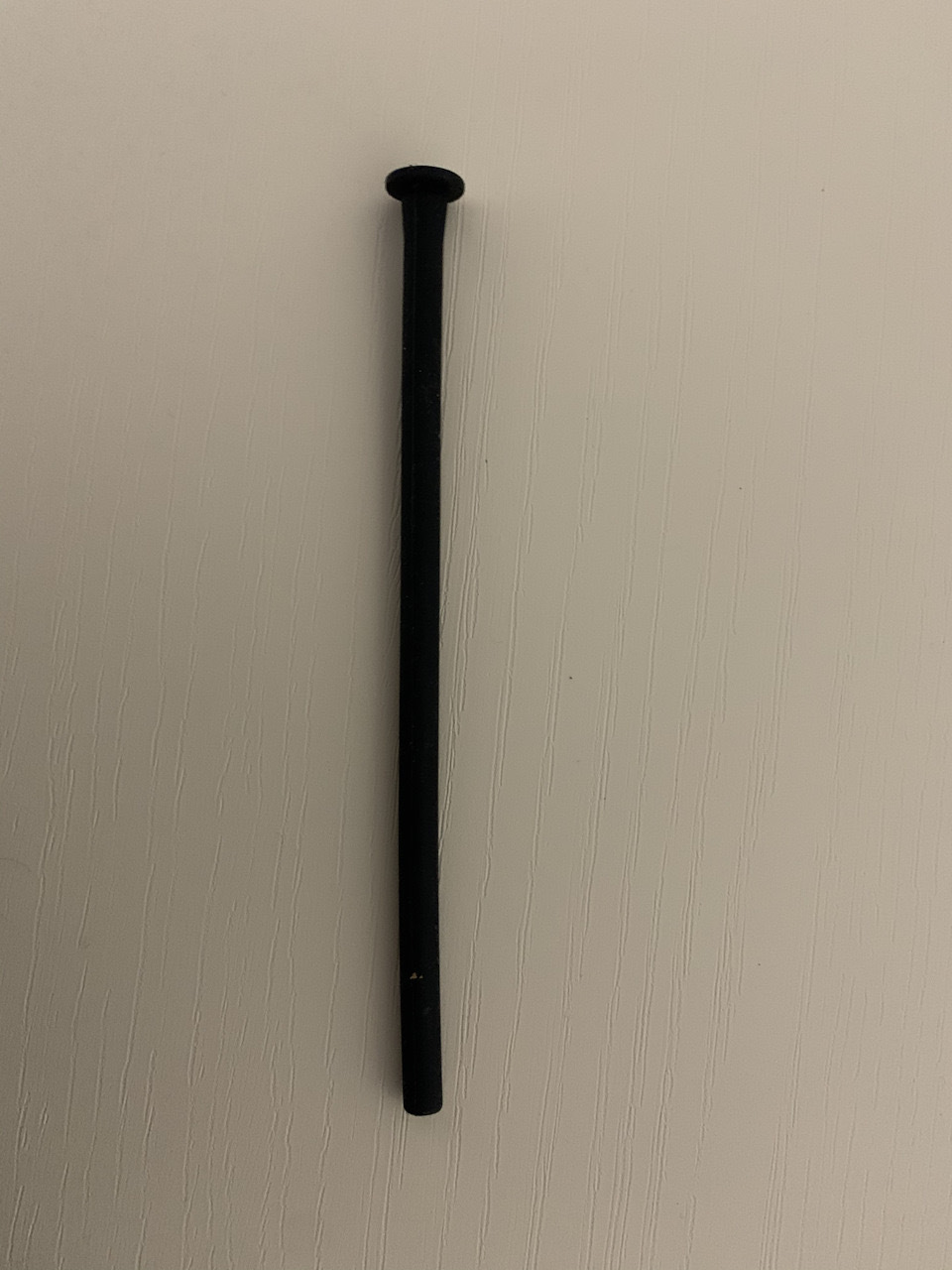

15) Дренажная трубка, для оттока конденсата. Есть в старой кнопке, поэтому в целом не особо нужна

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

УСТАНОВКА КАМЕРЫ В ДВЕРЬ
Снимаем обшивку. Надо снять клипсы и открутить один винт.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Затем откручиваем старую кнопку: 1,2,3, отключаем штатный разъем и трубку. И устанавливаем новую кнопку с камерой.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Штатный разъём подключаем к №4

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

ПРОВОДКА
Подключаем по схеме и прятаем проводку в машине. Есть много вариантов, где и как провести ее, я выбрал вариант приведенный ниже, через правую сторону. Вначале с помощью проволоки протягиваем провода (№6,7,8, 12) внутри двери, далее в гофру, затем через потолок салона протягиваем к пассажирской стороне. При протягивании по задней двери мне мешал коннектор от обогрева заднего стекла, когда отсоединил, то все пошло как по маслу

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Затем вытягиваем провода к ГУ

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Снимаем ГУ. Снимаем крышку и откручиваем два винта. Затем тянем ГУ на себя.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Вытягиваем провод RCA сюда и подключаем

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

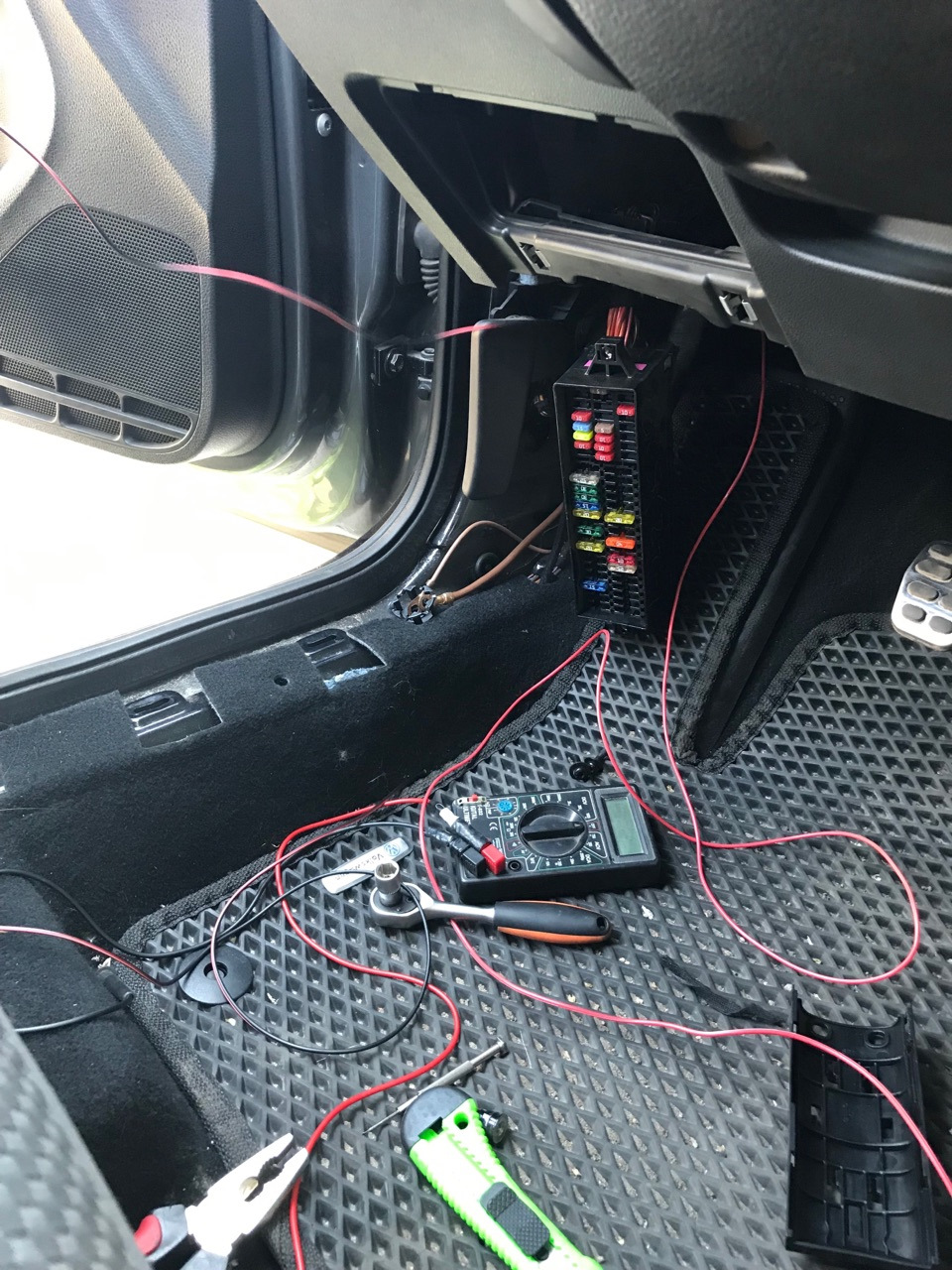

Затем ведем провода «+» и «-» к блоку предохранителей

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Минус (№7) подключил с левой стороны к болту (фото нет)

Сигнал от заднего хода я взял от синего провода с черной полосой справа. Провода от заднего фонаря находится под черной резиновой заглушкой, которая находится за обшивкой багажника сбоку, за фонарем. Рекомендую использовать клемму. Кстати, мне размера провода №8 не хватило, пришлось немного удлинить.

Источник

Установка оригинальной камеры заднего вида с блоком траектории

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

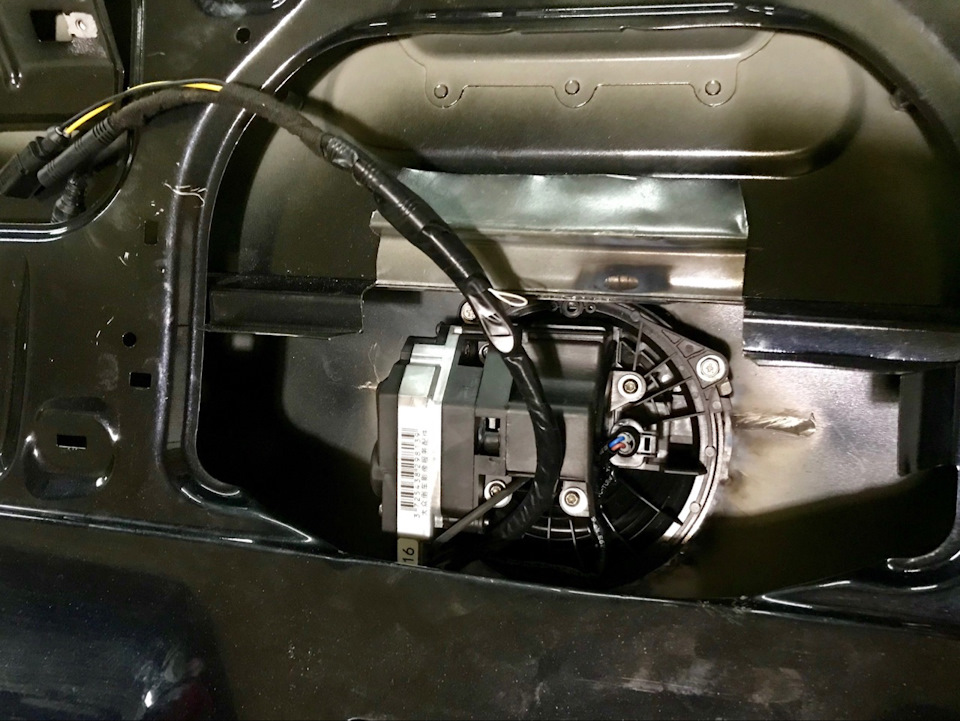

Установил Rear Assist — камера заднего вида с блоком траектории
Для этого потребовалось:
3C8 907 441 — блок управления (траектории) камеры заднего вида
3AE 827 469 N — камера заднего вида в эмблеме
3C8 827 861 A — сливной шланг
Жгут проводов, заказывал на Али, ценник высокий а качество исполнения ужасное, половину жгута пришлось переделывать.
3C0 971 502 B — кронштейн (ниша) для блока траекторий (не нужен если в машине есть DCC)
441 863 987 AB41 — кнопки для крепления кронштейна (2 шт.)
3C8 971 616 A — направляющая для проводов на правую петлю крышки багажника (новой нет в продаже). 3AE 971 615 — от Passat B7, не знаю подходит ли
443 937 530 — держатель (корпус) предохранителя
1K0 937 545 M — держатель разъёма видеокабеля в крышке багажника
Тряпичная изолента и прочие крепежи.

Так же купил гофру, чтоб не переламыволись провода на выходе из крышки багажника.
Держатель проводов на правую петлю крышки багажника не нашёл, новая она уже не продаётся.

Блок управления камеры заднего вида взял 3C9 907 441 от Passat B7 универсал, его я прошил в 3C8 907 441 под Passat CC и приклеил новую соответствующую наклейку.

С завода у меня в машине установлена DCC (система регулирования жёсткости подвески) поэтому кронштейн для блока траекторий уже был, за обшивкой в правой части багажника.

Источник

Камера заднего вида в значке VW

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Привет, Drive2!
Еще до покупки Джетты я как-то стояла в пробке и увидела как выпарковывался Пассат, сдавая задом — у него открылся значок и появилась камера заднего вида:) Сказать, что я была удивлена — ничего не сказать:) Помню свою мысль — хочу так же!

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Я купила Джетту, а мысль все была в моей голове:) Я стала на драйве искать инфу, делал ли так кто-то и как это сделать:) Было перечитано множество постов, но не про Джетту, а про Поло и Тураны, исходя из которых я поняла, что это серьезная переделка. Сомнения были, но мое огромное желание и поддержка в реализации danielvag (спасибо тебе огромное!) — победили:)
Как было реализовано
Подобрали на сайте олх крышку багажника от Пассата Б8, потому что у него нет изгибов и по форме идеально подходит под нашу крышку.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

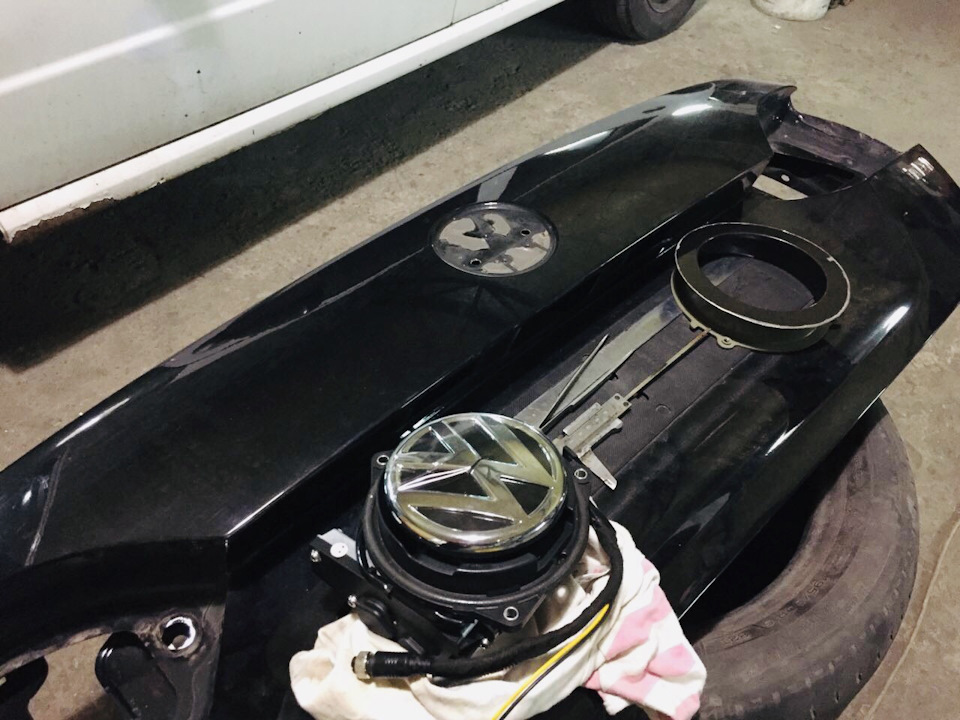

Все что нам нужно от нее — посадочное кольцо для камеры и немножко самой крышки:)

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Далее была куплена камера заднего вида в значке VW на алиэкспрессе (ru.aliexpress.com/item/32…042311.0.0.274233edLAV79y). Сначала я смотрела оригинальную камеру, но цена очень кусалась, а отзывы на китайском сайте были вполне себе положительные:)

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Авария немножко подпортила все планы, но как ни странно прозвучит — придала смелости делать с машиной все, что я хочу:)

Знакомый кузовщик был удивлен моему проекту, но за дело взялся:) Нужно было вырезать по кругу это кольцо с крышки багажника Пассата, вырезать такой же круг с крышки багажника Джетты и вварить кольцо в крышку Джетты.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Кольцо вваривалось по наруже точечной сваркой и сверху место сварки зачищалось болгаркой.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

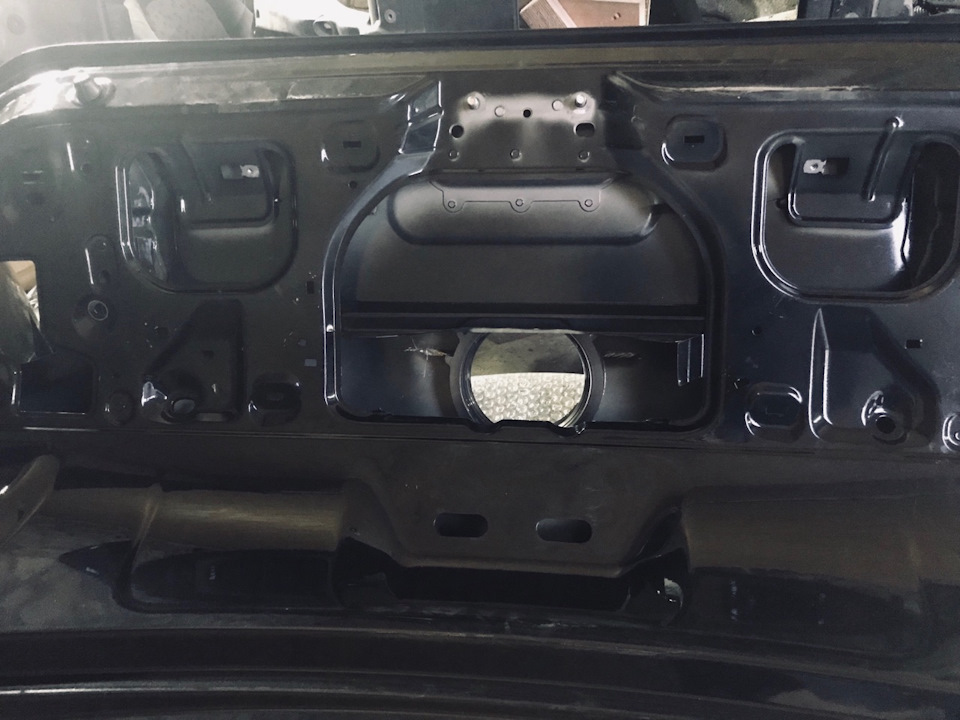

Чтоб камера влезла и встала как нужно пришлось подрезать кусок усиления в крышке.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Далее машина была отдана на покраску крышки багажника.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Вы видите разницу?:) Я нет:) И никто не скажет, что там есть камера. А ведь значок с камерой больше в диаметре на 1 см:)

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Старая ручка открывания крышки была заварена куском с моего крыла старого:)

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

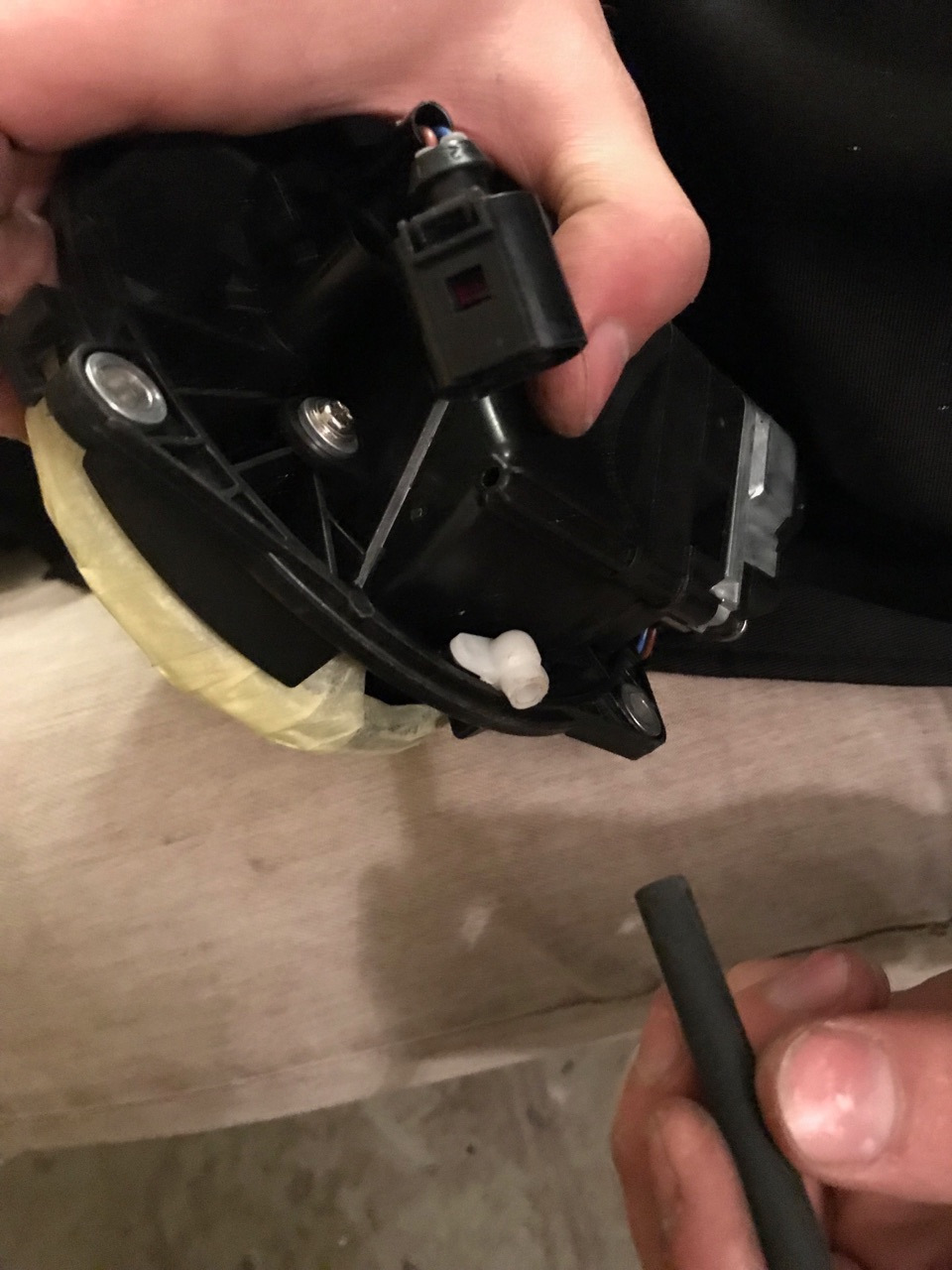

Следующий этап был достаточно тяжелый — нужно было сделать дренаж для камеры, а места катастрофически мало:)

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

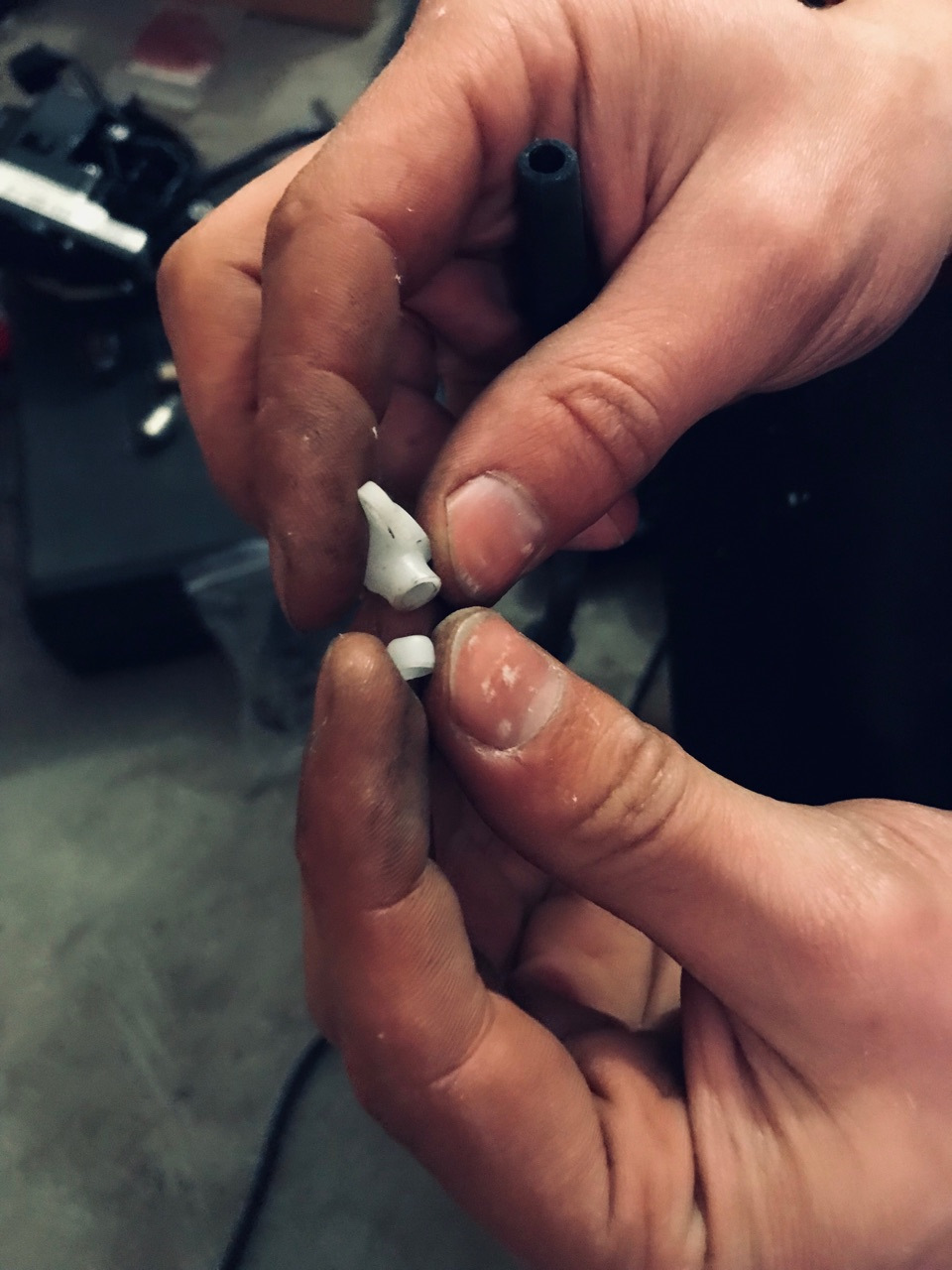

Выводящую трубочку пришлось подрезать под самый край практически и с горем пополам натянуть снаружи во внутрь резинку на нее.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Отверстие сверлили уже по краске готовой и намечали на глаз:) Угадали:))

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Прокладывали по левой стороне, к остальным проводам, изолировали тряпчаной изолентой. Очень муторное и тяжелое занятие — впихнуть невпихуемое:)

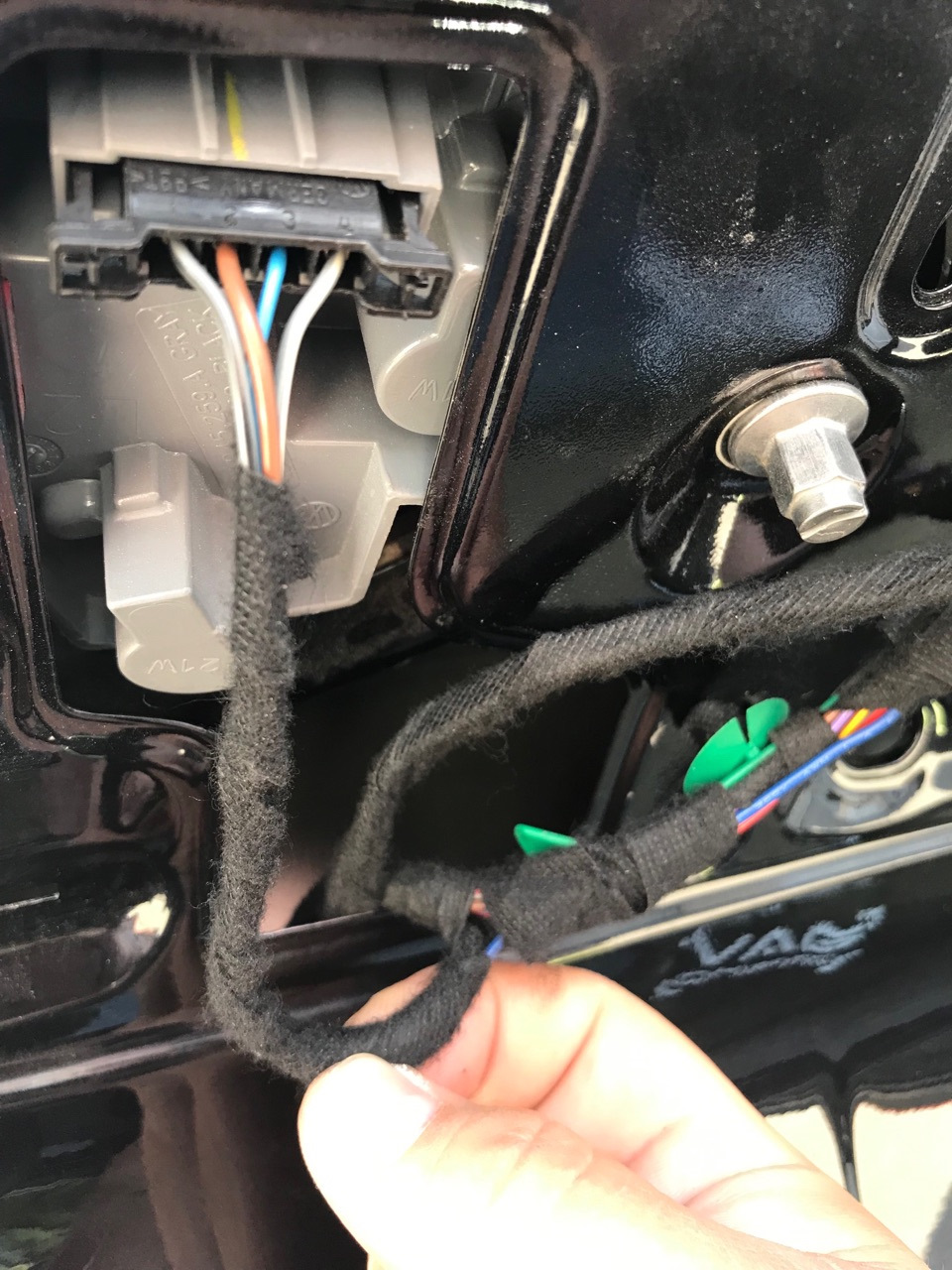

Сигнальный синий провод подсоединили к фонарю заднего хода.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Провод «минуса» обжали под круглую клемму и уложили под заводское крепление массы на пороге, недалеко от ручки открытия капота. Кто-то скажет что минус можно было взять в багажнике, но решено было так, потому как в случае необходимости легко можно использовать этот провод ещё для каких либо манипуляций и подключений. А «плюс» кинули на свободное место в блоке предохранителей.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Очередной веселый момент — прокладка проводки под торпедой, разбирать ее ну никак не хотелось:)

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Ну и момент истины — подключение к магнитоле. Для RCD 330+ нужен был переходник СA-1B+.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Разъем вставили в соседнее свободное место.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Последний этап — прописать камеру через Васю диагноста.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

У меня есть штатные парктроники, поэтому камеру нужно было с ними «подружить».
Заходим в блок 10 — нажимаем «Право доступа».

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Прописываем предлагаемый код — 71679 — Выполнить! — Длинное кодирование.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Выбираем, что есть камера заднего вида. Переходим в 56-й блок — Кодирование — Длинное кодирование.

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Все, камера прописана. Ииии…не получилось:( Не было изображения. Камера открывалась, а на экране магнитолы вылезала ошибка:

Камера заднего вида на авто на фольксваген. Смотреть фото Камера заднего вида на авто на фольксваген. Смотреть картинку Камера заднего вида на авто на фольксваген. Картинка про Камера заднего вида на авто на фольксваген. Фото Камера заднего вида на авто на фольксваген

Честно признаться, я расстроилась:) Но мы не сдаемся:) Камеру подключили к обычному телевизору, она работает. Стали думать дальше. И тут я вспомнила. Я же читала когда-то про это! Синие фишки нужно поменять местами!

Источник
