Обогрев зеркал через отдельную кнопку (Часть 1)
Один знакомый собрался ставить себе обогрев зеркал. Ну вообщем подбил он меня тоже на это дело. Тем более дело относительно не сильно то затратное. Решил делать сам.
Было приобретено:
— Кнопка (141 руб)
— Зеркала (650 руб)
— Провод сечением 1.5, 6 метров (хватило впритирку) (100 руб)
— Реле 4х контакное (70 руб)
— Клеммы
— Колодка на кнопку (40 руб)
— Колодка предохранителя (30 руб)
— Предохранитель (7.5А)

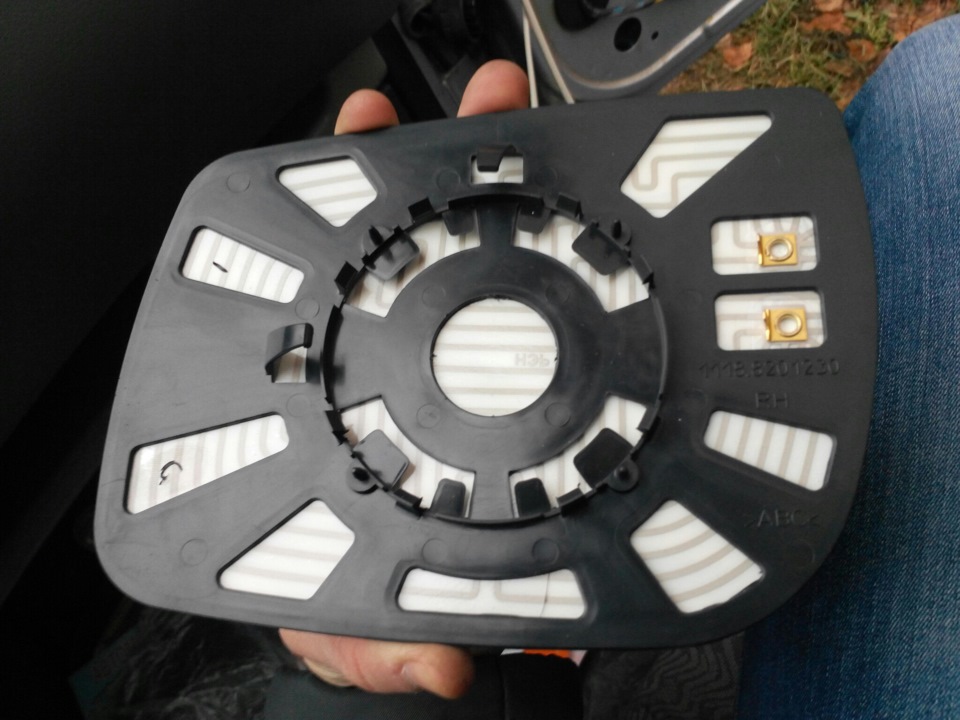

Для этого дела специально заказал кнопки (в предыдущей записи). Вторая кнопка пока без дела, а на кнопку Обогрева стекла подключил обогрев зеркал. Вообщем обзвонил несколько магазинов, и всё таки нашел зеркала с обогревом.

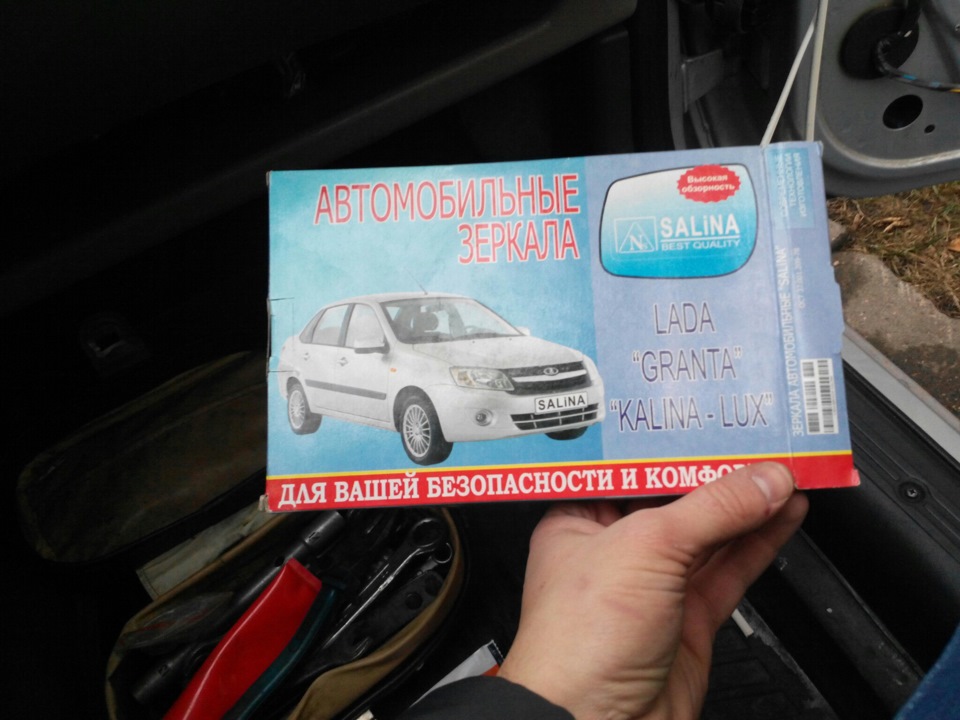

Если будете покупать будьте внимательны! Понятно то что они отличаются по форме, на самых первых калинах ставились зеркала меньшего размера и более округленные. Потом стали ставить большие, как на гранте…но это всё понятно. Неожиданностью для меня стало другое. О чем в интернете я не натыкался. Это заднее крепление зеркала. Оказывается бывает круглое (как у меня) а бывает квадратное (видимо на каких то грантах такие ставят.честно говоря не знаю). Внешне они абсолютно одинаковые, разница только в креплении. Вообщем взял сначала как раз таки квадратные. Хорошо что решил прям возле магазина проверить их на совместимость, так сказать. Отогнул зеркало и вижу что что то не так должно быть. Зашел с телефона в интернет и целеноправленно нашел, что бывают и квадратные крепления и круглые. Вообщем поменял на нужные.
За работу принялся недели через 2 только. То времени не было то еще что нибудь…не суть. Начал снимать зеркала. Правое снимал долго, боялся сломать защелки. А вот правое снял уже быстро.
Подключение обогрева зеркал через отдельную кнопку
Доброго времени суток!
Подключать обогрев зеркал от стекла не хотел так как не всегда они нужны вместе, да и нагреваются зеркала гораздо быстрее.
Полазив по просторам драйва нашел распиновку кнопки обогрева заднего стекла и набросал схемку:
Для подключения понадобится кнопка обогрева стекла и силовое реле. Пошел в магазин. Прикупил релюшку со встроенным предохранителем, кнопку обогрева стекла и колодку для реле.
За работу. Припаялся к кнопке обогрева стекла. Хочу предупредить что к кнопке обогрева стекла подходят 2 провода массы, так вот не повторяйте мою ошибку, не рассоединяйте их, подводите оба провода к одной и другой кнопке.Иначе не видать вам счастья. Будут промблемы с индикацией и с подсветкой.
кнопку обогрева, немного усовершенствовал поставив на нее лицевую часть от кнопку кондиционера, она мне больше понравилась. Пришлось поменять и световой фильтр в кнопке.

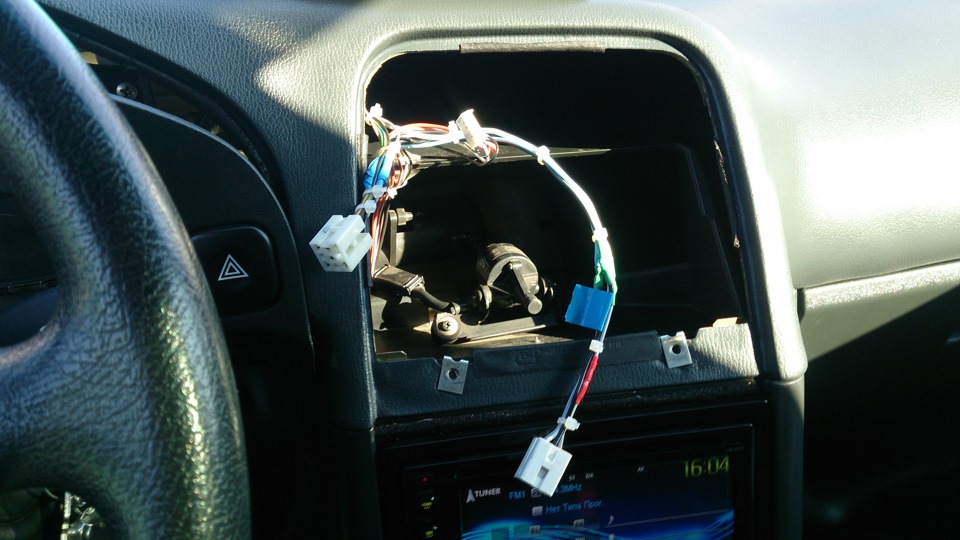

Перемещаемся в монтажный блок. Силовой + взял от провода приходящего на реле стеклоподъемников(с желтой колодкой). Массу реле и зеркал на шпильку, на которой и держится само реле.
Провода для зеркал не стал ставить которые идут в комплекте, так как они слишком тверды, побоялся что мороз не выдержат. Поставил акустические в силиконовой оболочке.
Греют зеркала очень здорово. В дождь самое то, надеюсь что в снег тоже будет хорошо.
Всем удачи на дорогах!
