Контроллер для звездного неба авто
Контроллер «Звездное небо» для авто-астрономов =)
Специально для Ironsmoke был разработан и воплощен в виде отдельного контроллера девайс под названием «Звездное небо».
Позволяет подключить до 7ми отдельных каналов светодиодов. Эффект звездного неба прекрасно выглядит при подключении уже 3х каналов, подключение каждого следующего добавит зрелищности. Каждый канал плавно изменяет свою яркость от 0 до 100% и обратно, скорость изменения яркости постоянно «плавает». При таком варианте работы получаем практически никогда не повторяющийся рисунок звездного неба.
Каждый канал может выдавать до 500мА. Это, например, 60 светодиодов (по 3 штуки 25мА при питании от 12В). Думаю этого более чем достаточно для реализации того же «звездного неба» на потолке авто, которым здесь на Драйв2 многие заболели (в лучшем смысле этого слова).

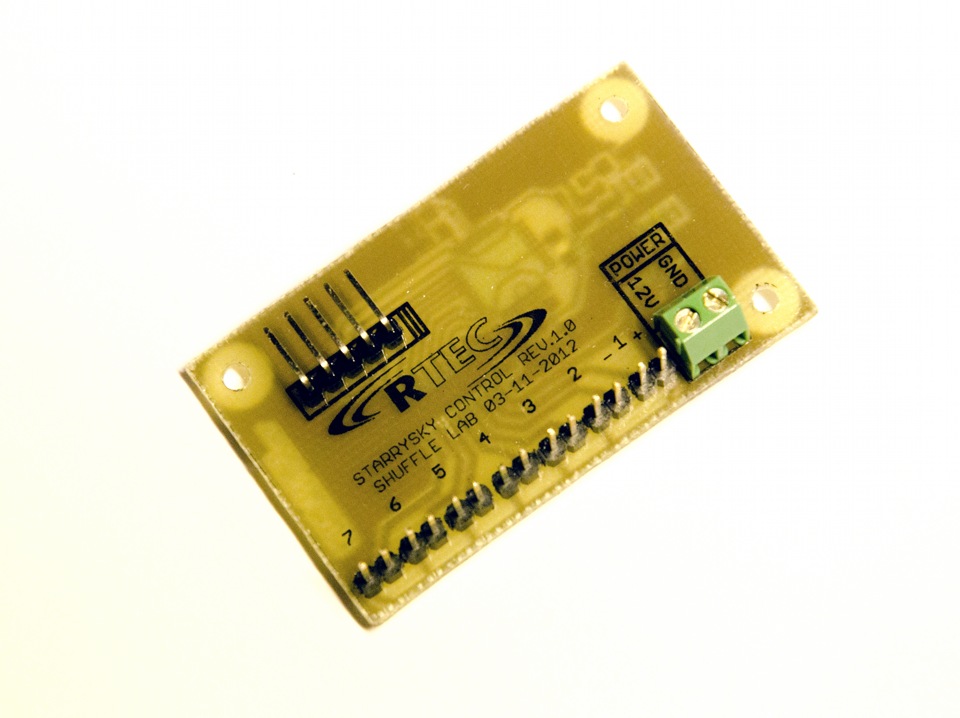

Размер платы — всего 57мм на 34мм. Напряжение питания — от 6 до 30В, выходное напряжение каждого светодиодного канала равно напряжению питания.
К сожалению не смог заснять видео работы, но для общего представления нашел примерно похожий вариант работы на youtube (правда там от силы 3-4 канала всего и без изменяющейся скорости эффекта).
Будем ждать, когда Ironsmoke или кто-то еще установит контроллер и отснимет видео =)

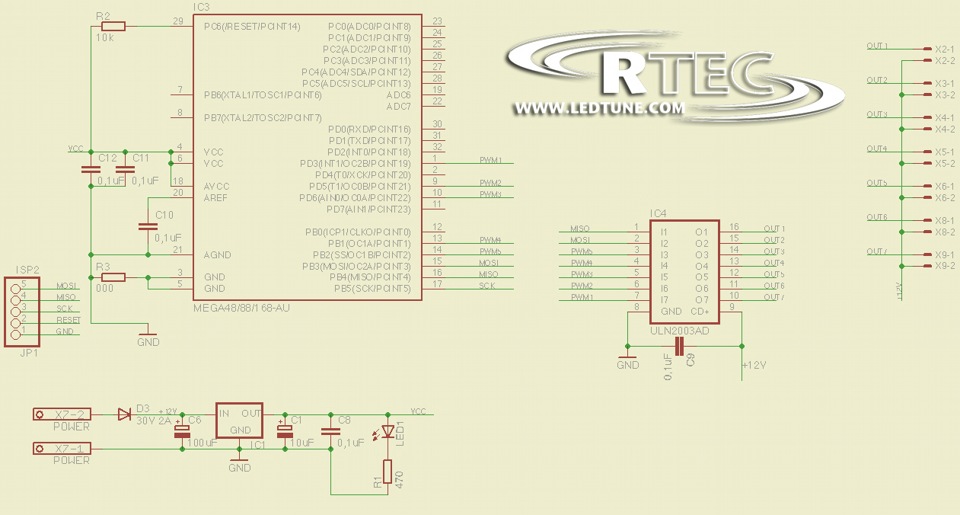

Для тех, кто захочет и сможет собрать сам и для общего развития выкладываю схему.
Для более опытных схема вообще не имеет никакой полезности, все обычно и банально. Для тех, кто имеет дело с микроконтроллерами обычно написать прошивку не составит труда.
Звёздное небо с кометами и светомузыкой
Ну и основное, в потолок устананавливал готовые комплекты основного проектора и проектора комет, они вместе с пучками оптоволокна,
так что для установки всего этого нужны только: тонкое шило, фломастеры разных цветов, монтажный клей, кусачки, провода и серый армированный скотч
там все просто и времени очень много не занимает 🙂
далее пара фото с коментариями
в моем потолке будет 2 кометы, у каждой кометы будет 6 своих отдельных каналов белого цвета, у каждого канала будет пучек из 50 нитей оптоволокна диаметром 0,25 мм, поэтому выбираем будующее расположение проектора комет, размеры и расположение полос комет, рисуем фломастером полосу с нужным изгибом и делим ее на 6 частей, так чтобы в одном делении помещалось около 50 тонких отверстий пробитых шилом в потолке
Кометы простыми полосами как я сделал устанавливать не обязательно, можно в виде длинной капли, синусойды у кого на что фантазии хватит, у меня самый простой вариант, брат вообще сделал себе на потолке из похожего проектора комет кольцо 12 знаков зодиака, там как раз 12 независимо управляемых каналов белого цвета, но не будем уходить от темы, об этом напишу в следующих отчетах…
Далее все просто и легко, пробиваем в потолке шилом сквозные отверстия полос, только разумно, через пусть небольшое но расстояние между отверстиями, прокалываются потолки легко, по крайней мере те которые мне поподались, их в основном делают травмобезопасными: из картона, чего то на подобии плотного войлока или вообще как в accentе из гофрированной бумаги как у обычных коробок 🙂
Крепим стяжками пучки оптоволокна к проектору комет
Я прикрепил пучки, и смотал их изолентой, отделив пучки нитей каждого канала отдельно на последующих фотках должно быть видно как это сделано, можно вообще ничего не сматывать а растянуть оптоволокно как есть, но так на мой взгляд получилось компактнее, все равно же все нити направлены в одну сторону…
Далее приклеиваем к потолку проектор комет, предварительно выбрав для него место, места для крепления проекторов желательно выбрать в самом начале при съеме потолка, отогнув потолок положить их на выбранные места, установить потолок обратно и посмотреть не мешает ли что нибуть установке в выбранное место и наметить эти места. Обычно в авто для установки похожих по размеру проекторов хватает расстояния от крыши до обшивки (высота основного 24мм, а для комет 15), похожим способом рекомендую выбирать место не обязательно для аналогичной электроники потолка, но и для обычных светодиодов и других блочков, хотя бы чтоб не попасть на ребра жесткости, они обычно прилегают к обшивке.
В моей машине из-за объемной системы люка я нашел только 2 подходящих места для установки проекторов, весь остальной потолок прилегает к рамке люка
Для склеивания всего что здесь клеется взял такой клей
клей для отделочных работ «титан», этикетка отлетела еще в магазине, но его можно узнать по бутылке, выбрал его из-за подходящих температур эксплуатации, хорошо клеит пластики, а оптоволокно тоже из него, не разрушает оптоволокно, адекватное время высыхания, да и по цене он один из самых дешевых с такими свойствами. Если вдруг кто себе захочет сделать подобное, не вздумайте клеить оптоволокно суперклеем и похожими акрилатными клеями, он супербыстро разрушает оптоволокно и после высыхания оно просто отламывается в месте склейки)
пока клей прихватывается можно поставить на проектор какой нибуть вес чтоб не смещать его или просто прихватить термоклеем и заниматься дальнейшей установкой
Для этого просто берем сами и вставляем последовательно нити оптоволокна в отверстия, каждый пучек в свой отдел по порядку, ну или зовем заинтересованное в этом лицо, для которого и делается вся эта работа, показываем что и как нужно сделать
а сами чтобы не терять время занимаемся прокалыванием отверстий второй кометы и приклеиванием основного проектора
Если честно, то как то лень мне было поподать тонким оптоволокном в мелкие отверстия, всю основную работу сделала малая 7 лет, протягивала все нити в отверстия, а я дырявил потолок, просунула на всей площади моего потолка за 4 часа, с передышками конечно на подсыхание клея :), около 850-900 нитей, 100-150 нитей основного проектора не задействовал, не считал точно сколько, показались лишними из-за небольшой площади потолка с отверстием люка, просто обрезал их.
Когда кометы были готовы, натянул нити с обратной стороны и залил их клеем у основания, клей не экономил)
Прихватил пучки в изоленте клеем чтоб не смещались от вибрации в будующем
Когда клей на волокнах комет слегка подсох, наметил места для основных будующих звезд фломастерами разного цвета и проколол отверстия с учетом того, что в намеченные отверстия одного цвета будут устанавливаться волокна одного канала, у меня основной проектор 6-ти канальный (у этого 6 независимых RGB каналов) и хотелось разместить звезды всех каналов равномерно по всему потолку, никаких карт реальных звезд не перерисовывал и созвездий не делал, хотя это не сложно, все просто хаотично расставлены.
поставил вариант со светомузыкой, на видео снизу будет его работа под музыку
Далее установка пучков нитей с распределением по своим цветным отверстиям, это тоже делал помощник :), пошагово не фоткал, но здесь все просто, вставляем в крепление проектора пучек оптоволокна, протягиваем их в отверстия отмеченные своим цветом, вставляем следующий. Протягиваем, и так 6 раз, оптоволокно использовалось диаметром 0.5 мм и 0.25 мм для создания мелких звезд и покрупнее, такое оптоволокно тонкое, его будет не видно на потолке в конечном результате.
После установки нитей:
Нити выходящие с проекторов или же диодов не должны быть натянуты, после установки поправляем все нити: некоторые подтягиваем, некоторые отпускаем и потом каждую прихватываем каплей клея, только аккуратно, не смещая близ лежащие
После проклейки нужно оставить клей подсохнуть часа 3-4, а лучше на всю ночь
У меня часа за 4 клей схватился
Далее обильно заклеиваем весь потолок серебристым армированным скотчем, аккуратно придавливая оптоволокно к потолку, это нужно чтобы обездвижить оптоволокно, чтобы оно не терлось по крыше от вибраций, не шелестело под крышей и не оторвалось в конечном итоге 🙂 так что на этом моменте такой скотч лучше не экономить, хоть он и не дешевый, у меня ушел 1 большой рулон,
прокладываем все необходимые провода для подключения, выводим органы управления небом (в моем случае это ИК приемник, микрофон и USB кабель) на нужные места и крепим их к потолку, я прикрепил остатками алькантары, клеется очень хорошо она и мягкая, а скотча уже не было…
у меня управление блоком комет подключено последовательно, с него также вывел провода для следующего управляемого проектора, который в будующем будет в этой машине управлять оптоволокном бокового свечения для подсветки всех щелей в торпеде и дверных картах как у мерсов s-класса сделано :))))
Звездное небо в автомобиль
Цена: от 23 350 руб. Цена с установкой: 52 400 руб.
Выберите марку вашего автомобиля
Эффект звездного сияния достигается с помощью фиброволокна и последних LED-технологий. Его можно усилить или ослабить, создав в салоне Вашего автомобиля чувство спокойствия и безмятежности. Также можно менять цвета светодиодов по своему настроению. На потолок помещается от 700 до 3000 точек, в зависимости от размеров потолка и пожеланий, каждая из которых устанавливается вручную. На создание такого потолка у нас уходит в среднем 4-5 дней.
Если у Вас потолок серого или бежевого цвета, мы перетянем его в натуральную черную алькантару, а все пластиковые элементы потолка покрасим в черный цвет.
Разновидности исполнения опции Звездного неба на автомобиль:
Мы используем только ТОПовые многоканальные контроллеры (с большим количеством светодиодов, независимо мерцающих друг от друга), которые позволяют получить более разнообразное мерцание «звездного неба», в отличие от контроллеров с 1-2 каналами. Управление звездным небом происходит со смартфона или пульта, при установленной навигационно-мультимедийной системе AirTouch Performance 9 управление происходит с монитора Вашего автомобиля.
При реализации звездного неба в салоне автомобиля учитываются особенности потолка транспортного средства и пожелания его владельца. Монтаж оборудования выполняется специалистами с большим опытом работы по реализации подобных проектов.
Если Вы хотите купить звездное небо в автомобиль, узнать цену на данную услугу, то заполните форму ниже.
Хотите узнать больше про Звездное небо в автомобиль?
Оставьте свои контакты – и наш консультант свяжется с вами в ближайшее время, чтобы компетентно ответить на любые ваши вопросы!
Звездное небо в автомобиль на Volkswagen
Смотрите видео о нас и наших работах
Эффект звездного сияния достигается с помощью фиброволокна и последних LED-технологий. Его можно усилить или ослабить, создав в салоне Вашего автомобиля чувство спокойствия и безмятежности, также можно менять цвета светодиодов по своему настроению. На потолок помещается от 700 до 3000 точек, в зависимости от размеров потолка и пожеланий, каждая из которых устанавливается вручную. На создание такого потолка у нас уходит в среднем 4-5 дней.
Если у Вас потолок серого или бежевого цвета, мы перетянем его в натуральную черную алькантару, а все пластиковые элементы потолка покрасим в черный цвет.
Разновидности исполнения опции Звездного неба на автомобиль:
Мы используем только ТОПовые многоканальные контроллеры (с большим количеством светодиодов, независимо мерцающих друг от друга), которые позволяют получить более разнообразное мерцание «звездного неба», в отличие от контроллеров с 1-2 каналами. Управление звездным небом происходит со смартфона или пульта, при установленной навигационно-мультимедийной системе AirTouch Performance 9 управление происходит с монитора Вашего автомобиля.
При реализации звездного неба в салоне автомобиля учитываются особенности потолка транспортного средства и пожелания его владельца. Монтаж оборудования выполняется специалистами с большим опытом работы по реализации подобных проектов.
Если Вы хотите купить звездное небо в автомобиль, узнать цену на данную услугу, заполните форму ниже.
Контроллер для звездного неба авто
Пусть над вашей головой всегда сияет ваше персональное звездное небо!
Наш контроллер «Звездное небо» предназначен для создания красивого эффекта звездного неба как дома, так и в вашем автомобиле. Среди множества существующих на рынке подобных устройств наше отличается увеличенным до 7-ми количеством каналов. Это дает гораздо более красивый эффект, чем стандартные 2-3 канала.
Подключение устройства очень простое и с ним справится любой. Устройство готово к работе сразу после подачи напряжения и не требует сложной настройки или программирования. Эффект смотрится очень красочно и напоминает настоящее звездное небо.
Для создания эффекта вы можете использовать как отдельные светодиоды в качестве каждой точки-звезды, так и оптические волокна, засвечивая светодиодами сразу пучок волокон. Это создаст еще более красивый эффект звездного неба. Можно настраивать яркость и скорость эффекта, для чего в устройстве предусмотрено подключение двух кнопок ВВЕРХ и ВНИЗ. Описание настройки можно найти в инструкции к устройству.
Как правило для создания эффекта звездного неба на оптоволокне, где одним светодиодом можно засветить сразу пучок волокон (несколько точек-звездочек) достаточно мощности самого устройства. При создании большого звездного неба на отдельных светодиодах, когда мощности самого устройства недостаточно, можно применить наш УСИЛИТЕЛЬ ВЫХОДА RGB. С ним возможно подключение нагрузки до 9А на каждый выход. Можно использовать для каждого отдельного выхода устройства один из цветов R, G или B усилителя.
