Проехал на редком BMW R18 с оппозитным мотором: рассказываю, что в нем изменилось за 97 лет

Моя первая встреча с новым круизером BMW R18 произошла год назад на выставке EICMA 2019, когда он был еще только прототипом. Тогда он запомнился классическими формами и мощным оппозитным двигателем, да и посетителей выставки не оставил равнодушными.

От рождения первого мотоцикла BMW с оппозитным двигателем до нашего времени прошло 97 лет. Знал ли тогда главный инженер BMW Макс Фриц, что вскоре создаст уникальный мотоцикл R32 с оппозитным, развернутым поперек двигателем, с коробкой передач в отдельном блоке, с карданным валом, передающим крутящий момент на заднее колесо? И что именно такая концепция будет востребована до наших дней!

Приятно наблюдать, как немецкие конструкторы и дизайнеры, уважая историю бренда, стараются сохранить все лучшее, что Макс заложил в далеком 1923 году: основы конструкции главных узлов и агрегатов и классические формы. Как аккуратно внедряют современные технологии, чтобы не случилось диссонанса, чтобы все выглядело гармонично и просто.

У вдохновленных легендарной моделью R5 конструкторов BMW Motorrad в 2020 году получился по-настоящему классический круизер — R18 олицетворяет эволюцию баварской марки с хорошо просматриваемой родословной. Жаль только, что потомков первых моделей так мало… (Один из самых противоречивых — R1200C — выпускался с 1996 по 2004 год, но почему-то не встретил понимания на рынке, и немцы перестали развивать это направление.)

Внешний вид BMW R18 действительно мало отличается от концепта. Поначалу посадка кажется не очень удобной, хочется по привычке немного вытянуть вперед ноги, но из-за огромного оппозитного двигателя объемом 1800 «кубов» под цилиндрами нет места и подножки расположены практически посередине мотоцикла.

Разница между концептом и серийной моделью невелика.

Быстро привыкаешь к расположению переключения скоростей: оно тут с двухплечевой лапкой и сухим однодисковым сцеплением, использован дополнительный механизм самоусиления и проскальзывания, что облегчает переключения. Ножной тормоз тоже находится близко к подножке, и требуется какое-то время, чтобы приноровиться к этому.

Вся оптика — на светодиодах.

Остальные органы управления на привычных, удобных местах, а в аналоговый спидометр интегрирован небольшой ЖК экран с маршрутным компьютером, показывающим всю необходимую информацию: общий и суточный пробег, выбранную передачу, число оборотов двигателя, режим езды — Rain, Roll или Rock: они входят в базовую комплектацию с автоматическим контролем устойчивости ASC, который при желании можно отключить и пожечь резину. Также в список стандартного оснащения входит система торможения моментом двигателя MSR.

При запуске двигателя, что возможно только при выжатом сцеплении, даже на нейтральной передаче двигатель, как маятник, делает небольшой рывок из стороны в сторону, но тут же, как послушный зверь, тихо урча, замирает в ожидании следующей команды своего хозяина. Мотор настолько приятно работает, что хочется слушать его часами, как на холостом ходу, так и в дороге, мысленно представляя, как в нем вращаются шестерни…

Во время движения агрегат не просит пощады, жалобно булькая или злобно визжа, но беспрекословно реагирует на положение ручки газа и легко, играючи ускоряется с любой передачи. Максимальный крутящий момент 158 Нм достигается при 3000 об/мин, а 150 Нм доступны уже с 2000 об/мин, что позволяет быстро перейти на 6‑ю передачу и просто наслаждаться поездкой.

Круизеру неплохо было бы добавить круиз-контроль.

Подвеска настроена идеально! Диаметр передней вилки, стилизованной аутентичными кожухами, — 49 мм, как на стареньком BMW R5. Ход подвески — 120 мм. Задний моноамортизатор диаметром 90 мм спрятан под сиденьем. Инженеры постарались на славу: подвеска хорошо отрабатывает все неровности, удары практически не чувствуются ни в руках, ни на пятой точке, и при немалом весе в 365 кг управляется мотоцикл очень легко. Обусловлено это низким центром тяжести оппозитного мотора. Когда закладываешь R18 на серпантинах, первая мысль, которая приходит в голову, что сейчас начнешь чиркать об асфальт не «солдатиками» (складные штырьки под подножками), а именно внушительными «горшками» 1800‑кубового мотора. Но как только понимаешь, что первой встречает асфальт все же подножка, удовольствие от езды по горным дорогам становится чистым, без примеси переживаний за сохранность тестовой (и уж тем более собственной!) техники.

На скорости больше 120 км/ч от набегающего ветра хочется спрятаться за ветровым стеклом, которое, кстати, покупается дополнительно, как и боковые сумки объемом по 15,5 л — совсем не лишний аксессуар в дальних путешествиях.

На мой взгляд, BMW R18 получился очень удачным технически, визуально, концептуально и идеологически — здоровая конкуренция с известным американским производителем пойдет всему рынку тяжелых круизеров только на пользу!

Источник

Стальная Кавалерия, Глава Первая, Bayerische Motoren Werke Motorrad AG

Начало было положено событием, которое произошло 2 января 1917 года: в этот день 33-летний дипломированный инженер Макс Фриц начал свою работу на BMW. Незадолго до этого он уволился с прежней работы, разойдясь во мнениях со своим шефом Паулем Даймлером в Штутгарте. Как потом выяснилось, это было на руку BMW. Ведь после запрета на строительство самолётов и авиационных двигателей по Версальскому договору от 28 июня 1919 года сам факт существования BMW был поставлен под вопрос. Тогда Макс Фриц, ставший между тем главным конструктором на BMW, с головой ушёл в работу над мотоциклами. Уже в декабре 1922 года, всего через четыре недели после получения заказа, у Фрица был готов чертеж мотоцикла BMW в оригинальную величину. Сердцем его стала новая концепция привода — оппозитный двигатель BMW в сочетании с карданным валом. Изобретательному швабу Максу Фрицу удалось создать гармоничную концепцию мотоцикла, сведя воедино известные компоненты и расположив их по-новому. Оба цилиндра оппозитного двигателя были установлены не продольно, как у большинства других изготовителей, а поперёк направлению движения, что способствовало их лучшему охлаждению набегающим потоком воздуха. Коробка была пристыкована к двигателю, и привод осуществлялся напрямую от продольно расположенного коленчатого вала. Вместо привычного цепного привода у первых BMW прямую передачу момента на заднее колесо обеспечивал карданный вал. Эти три компонента базовой концепции мотоциклов BMW прекрасно зарекомендовали себя на протяжении вот уже более 75 лет и до сих пор используются в современных оппозитных моделях. но современные нас не интересуют.

28 сентября 1923 года: презентация R 32

Мировая премьера R 32 на Берлинской автомобильной выставке вызвала большой интерес. До конца Первой мировой войны на Баварских Моторных Заводах (BMW) строились только двигатели для самолётов, грузовиков и лодок. В 1920 году был создан первый оппозитный двигатель, который использовался многими немецкими производителями мотоциклов. С созданием R 32, BMW удалось ещё до начала производства автомобилей (1928 год) войти в круг фирм, производивших транспортные средства. Вместе с этим начинается и история оппозитных двигателей BMW, которая длится и по сей день вот уже на протяжении более чем 75 лет. Располагая рабочим объёмом 494 см³ и мощностью 8,5 л.с., R 32, весивший всего 120 кг, развивал скорость более 90 км/ч. Не в последнюю очередь благодаря своему низкому центру тяжести он при этом неизменно хорошо слушался водителя. Сочетание простоты в обслуживании и высокой надёжности быстро принесло ему добрую славу. До 1926 года было продано более трёх тысяч R 32, каждый из которых стоил 2200 имперских марок — больше, чем модели конкурентов.
С этого момента можно сказать и появились мотоциклы БМВ с их оригинально схемой как раз таки эта схема надежная и простая и послужила основой для военных мотоциклов вермахта.

Среди легких мотоциклов следует отметить BMW R39 образца 1925 года

с двигателем OHV объемом 250 смЗ и мощностью 6.5 л.с. а также R2. выпускавшийся в период с 1931 по 1936 г.г. и оснащенный двигателем OHV емкостью 200 смЗ.

У этих мотоциклов ведущее колесо было подрессорено, а привод осуществлялся с помощью карданного вала. Рама и передняя вилка штампованные. Первые заказы для армии фирма BMW выполнила в конце 20-х годов.

Для рейхсвера выпускались мотоциклы R52 и R62.

оснащенные двигателями объемом 500 и 750 смЗ и мощностью 12 и 18 л.с, соответственно. Очередной крупный заказ был размещен в 1932 году, когда рейхсвер заказал мотоциклы BMW R4 с одноцилиндровым двигателем объемом 400 смЗ и мощностью 12/14 л.с.

Этот достаточно простой, а потому надежный мотоцикл планировалось использовать для учебных целей и для оснащения курьерской службы. На практике R4 встречались и в боевых частях, особенно в первые годы войны. BMW R4, выпускавшийся в 1932-36 годах, был предтечей R35. Модель внесла своеобразный вклад в приход фашистов к власти: именно на таком мотоцикле Геббельс совершал свои пропагандистские рейды по стране.
Другими, менее распространенными моделями были BMW R3

с двигателем объемом 200 смЗ. а также R20 и R23 с двигателями объемом 200 и 250 смЗ и мощностью 8 и 10 л.с. соответственно.
Как я описывал в другой главе о некоторых мотоциклах очень мало информации осталось как только переведу информацию с иностранных источников то сразу опубликую.

Следующей моделью легкого мотоцикла стал BMW R35. выпуск которого начался в 1937 году. R35 оснащался одноцилиндровым двигателем объемом 350 смЗ и мощностью14 л.с В Польше R35 получил прозвище «ослик». У мотоцикла была передняя вилка телескопического типа. Двигатель располагался продольно, а привод на заднее колесо обеспечивался через карданный вал. Главные элементы двигателя: головка цилиндра, картер и поршень изготавливались из алюминиевых сплавов. Это обеспечивало хорошее охлаждение двигателя и снижало массу машины. Мотоцикл оснащался четырехступенчатой коробкой передач и сухим сцеплением. Карданный вал передавал крутящий момент на заднее колесо через коническую передачу. Распредвал. расположенный в головке цилиндра, управлял работой клапанов и отбирал мощность от коленчатого вала с помощью цепной передачи. Карбюратор SUM. магнето OHV. Три горловины карбюратора попеременно включались с помощью перепускного устройства. Бензобак емкостью 12 л изготавливался из металлического листа методом штамповки. Рама также штампованная. Тормоза полудисковые. механические. Армейская модификация оснащалась металлическим кожухом, закрывающим двигатель снизу. Хромированные части закрашивались черной матовой краской RAL Antracit Schwarz. Мотоциклы этого типа выпускались до октября 1940 года.

В 1947 году выпуск R35 наладили в СССР под маркой ЭМВ 47.Среди реквизированных машин встречались мотоциклы BMW R5/51/ 61, оснащенные нестандартными колясками фирм Stoewe или Royal.

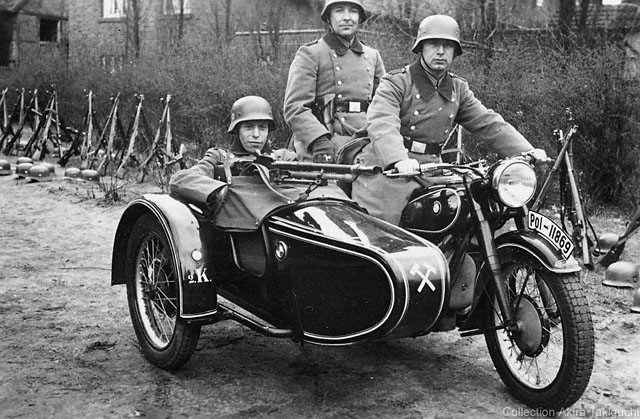

Завод BMW одновременно выпускал и тяжелые мотоциклы для мотоциклетных частей вермахта.

Особенно удачной моделью был BMW R12. который в период с 1935 по 1941 год выпустили серией в 36000 штук. На мотоцикле стоял двухцилиндровый двигатель объемом 750 смЗ и мощностью 18 л.с. Приемистый двигатель позволял использовать мотоцикл как в одиночном варианте, так и оснащать его коляской. Передняя вилка имела новый для того времени телескопический амортизатор.

Годы выпуска BMW R12: 1935 — 1942
Всего выпущено: 36008 (из них около 20000 гражданских и полицейских машин)
Мощность двигателя: 18 лс при 3400 об./мин.
Цилиндров: 2
Диам. поршня/Ход поршня: 78мм х 78мм
Объем двигателя: 745 куб.см
Степень сжатия: 5.2:1
Карбюратор: Amal 6/406 SP (6/407 SP)
Зажигание: Магнето
Генератор: 6 Volt 70 W
Аккумулятор: 6 Volt 7 Ah
Сцепление: Сухое однодисковое
Передаточные числа: 1-3,18; II-2,06; III-1,42; IV-1,09. Передаточные числа (с демультипликатором): 5,18 (11: 57) (гражданский 4,07 (14:57))
Подвеска: Прессованная стальная рама, задняя сухая, передняя гидравлическая телескопическая вилка производства BMW.
Тормоза: гидравлические барабанные
Длина: 2100 мм
Ширина: 900 мм
Высота: 940 мм
Высота седла: 700 мм
Колёсная база: 1380 мм
Клиренс: 120 мм
Сухая масса: 188 кг
Емкость бензобака: 14 л
Максимальная скорость: 100 км/ч (125 км/ч гражданский)
Расход топлива (по дорогам): 5,5 л/100 км (4,4 л/100 км гражданский)

Благодаря своей технологичности, достаточно высоким характеристикам и значительно более низкой, по сравнению со специальными мотоциклами BMW R75 и KS-750, цене BMW R12 стал самым массовым мотоциклом немецкой армии. Если BMW R75 и KS750 поступали, в основном, в элитные части, то R12 был везде и всюду. На них доставляли горячую пищу на позиции, на специальных приспособлениях транспортировали в тыл раненых, подвозили боеприпасы и выполняли множество других военно-хозяйственных работ. Ну и, конечно же, в больших количествах их использовали в качестве боевого средства в мотоциклетных подразделениях.

Мотоцикл славился особой надёжностью и тяговитостью, не перегревался, отлично заводился в любое время года, благодаря мощному магнето, выполненному в одном корпусе с генератором и наличию устройства подогрева впускного коллектора выхлопными газами. Модель «R12» выпускалась в двух вариантах: «соло» и с коляской. Мотоцикл оснащался нижнеклапанным оппозитным двигателем объёмом 745 куб.см и мощностью 18 л.с. Я уже упоминал, что Модель «R12» — результат эволюции «R32». Очевидно, поэтому эта машина представляла собой некую смесь из устаревших и современных компонентов. Архаикой были: штампованная рама, нижнеклапанный двигатель и отсутствие задней подвески. К передовым компонентам можно отнести: четырёхступенчатую коробку передач с двухходовой кулисой автомобильного типа и телескопическую вилку с гидравлическими амортизаторами, которую впервые в мире установили именно на данной модели мотоцикла, в 1935 году. На мотоциклах с коляской на специальных кронштейнах мог устанавливаться пулемет (MG34, MG42), огонь из которого можно было вести как с коротких остановок, так и на ходу.
С полной уверенностью можно сказать, что мотоциклы BMW были самыми распространёнными в немецкой армии. Кроме специально разработанного мотоцикла (модель BMW R75), вермахт получил в своё распоряжение ещё 8 моделей «баварцев», самой распространенной из которых стала R12.

В 1938-1941 годах выпускались еще два типа мотоциклов: BMW R61 и R71. На этих машинах стояли двухцилиндровые двигатели объемом 600 и 750 смЗ мощностью 18 и 22 л.с. R61 и R71 по популярности уступали R12. Перед войной оба типа мотоциклов выпускались на экспорт по заказу голландской армии.
Модель BMW — R71, была одной из восьми моделей мотоциклов BMW, принятых на вооружение немецкой армией.

Техническая характеристика мотоцикла BMW-R71
Годы выпуска: 1938 — 1941
Всего выпущено: 3458
Количество мест: 3
Тип двигателя: четырехтактный, нижнеклапнный, оппозитный
Рабочий объем, см. кубических: 597
Число цилиндров: 2
Диаметр цилиндров, мм: 78
Ход поршня, мм: 78/78
Степень сжатия: 5,5:1
Мощность, л.с./кВт: 22 при частоте вращения коленвала, 4600 об/мин
Карбюратор: 2 x Graetzin G24
Генератор:Bosch RD 50/6 2800 RS 17
Сцепление: сухое, дисковое
Коробка передач: механическая, 4 передачи вперед (I — 3,6; II — 2,28; III — 1,7; III — 1,3); 1 назад (I — 3,6)
Размер шин, дюймы: 3,5×19
Длинна, мм: 2130
Ширина, мм: 815
Колесная база, мм: 1400
Высота, мм:960
Клиренс, мм: 135
Сухая масса, кг: 187
Емкость бензобака, л: 14
Расход топлива, л/100 км:4,5
Расход масла, л/100 км:1
Максимальная скорость, км/ч: одиночки 125, с коляской 105
Цена, рейхсмарки:1595

В тридцатые годы Германия, словно тронувшийся вперед, окутанный жаром и паром, локомотив, набирала былую индустриальную мощь и усиленно готовилась «смыть позор Версаля». Мотоцикл в те годы был любимым и наиболее доступным транспортным средством для среднего немца. Государство, в свою очередь, весьма поощряло участие граждан и предприятий в спортивных соревнованиях, работающих на имидж Великой Германии. К тому же, именно соревнования брали на себя роль жесткого естественного отбора, позволяя, используя единичные экземпляры спортивной техники, опробовать наиболее перспективные технические новинки в экстремальных условиях, отбирая лучшее и продвигая вперед наиболее совершенные и технологичные образцы. В результате такой политики Гитлеровская Германия в предвоенные годы получила серьезное преимущество перед ведущими автомобильными и мотодержавами.

На переднем крае внутривидовой конкуренции боролись BMW и Zundapp. Два монстра шли параллельно, что называется »ноздря в ноздрю», по очереди отнимая пальму первенства друг у друга и удивляя публику очередным мотошедевром. Но в данном случае нас интересует только BMW, точнее, модель BMW R71, которая была предложена в тендере на производство мотоциклов для вермахта и воспринималась многими как усовершенствованная модель BMW R12.

Это и так, и не совсем так. Нам больше по душе следующая родословная: в 1936 году появился мотоцикл BMW R5, а годом позже, в 1937 — модель R6. Различались они силовым агрегатом. Движок R5 сделан по верхнеклапанной схеме, с двумя распредвалами и аккуратными клапанными крышками. Двигатель же R6 — нижнеклапанник, с мощными чугунными цилиндрами и характерными ребристыми головками. У обоих мотоциклов была передовая, по тем временам, передняя вилка с регулируемой жесткостью, что давало им неоспоримое преимущество, но вот отсутствие у обоих задней подвески не прибавляло им прыти и требовало новых решений. Их оснащение задней свечной подвеской, дальнейшая модернизация и избавление от всего лишнего привело к появлению уже в 1938 году новой, пожалуй, лучшей, предвоенной линейки BMW — BMW R51, R61, R66 и R71. BMW R51 и R66 — машины более мощные, с более совершенными, но и значительно более сложными в производстве и дорогими двигателями. R61 и R71 — машины попроще, но зато более дешевые и технологичные. Выбор был сделан в пользу R71 и пожалуй, закономерно, ведь и наши, советские конструкторы при проектировании М-72, отдали предпочтение BMW R71.

Мотоцикл имел простую, и вместе с тем, отшлифованную до совершенства конструкцию, был не быстр, но с хорошим крутящим моментом, что очень важно для боевого мотоцикла с коляской. Он имел оппозитный нижнеклапанный двигатель, обеспечивающий низкий центр тяжести, и вместе с тем, обладающий мощностью в 22 л.с.; дуплексную трубчатую раму, с использованием труб переменного сечения, имеющую прекрасные характеристики, по сравнению с штампованными рамами предыдущих моделей BMW; совершенную переднюю вилку с гидравлическими амортизаторами; карданный привод заднего колеса, снабженного свечной подвеской, уменьшающей неподрессоренные массы; питание каждого цилиндра от самостоятельного карбюратора, и ничего лишнего. Словом, конструкция БМВ-R71 была достаточно проста, ориентирована на современное массовое производство и содержала одновременно немало действительно необходимых технических новшеств, сделавших этот мотоцикл фаворитом тендера. В результате, BMW R71 был призван на армейскую службу. Он хорошо шел по бездорожью мог буксировать прицеп, на коляске крепилась пулеметная турель для установки пулемета MG-34 (MG-42) или огнемета.

Как сказано выше, победил он и в нашем, «советском тендере». В результате, М-72 отличался от БМВ-R71 топливным баком (22 литра взамен 14) и увеличенной массой (220 кг). Очевидно, победил БМВ-R71 и в «закрытом американском тендере», где янки объединили его силовой агрегат — двухцилиндровый оппозитный двигатель с четырехступенчатой коробкой передач и привод карданным валом на заднее колесо — с типичной «харлеевской» ходовой частью. Оставив в начале пружинную вилку (которую, впрочем, заменили на телескопическую в 1943 году) и традиционный бензобак, назвали машину Harley-Davidson 42ХА и использовали в Северной Африке, где много песка, и из-за этого сложно использовать мотоциклы с цепной передачей. До середины 50-х годов M72 (БМВ-R71) был штатным военным и полицейским мотоциклом в Китайской Народной Республике, и во многом тот же БМВ-R71 производится китайцами до сих пор под различными наименованиями, самым известным из которых является CHANG JIANG

Однако самым известным армейским мотоциклом стал BMW R75. Этот мотоцикл был создан для участия в конкурсе внедорожников. Первый серийный R75 был собран на заводей в Айзенахе в мае 1941 года. До октября 1944 года было выпущено 16545 мото-
циклов этого типа. BMW R75 выпускался как в одиночном варианте, так и в варианте с коляской. Коробка передач имела специальные пониженные передачи, ‘задний ход. обеспечивала привод колеса коляски, ведущие колеса имели гидравлические тормоза.

Техническая характеристика BMW R75

Годы выпуска BMW R75: 1940 — 1945
Всего выпущено: по разным данным 16545-17500 армейских маотоциклов + 210 экскортных мотоциклов
Тип двигателя: BMW Type 275/2
Цилиндров: 2
Диам. поршня/Ход поршня: 78мм x 78мм
Объем двигателя: 745см3
Степень сжатия: 5.6-5.8:1
Мощностьдвигателя: 26лс при 4400 об/мин
Зажигание: Магнето (ручное опережение зажигания)
Генератор: 6вольт/70Ватт
Свечи Bosch: W 175 T 1
Сцепление: Сухое однодисковое
Передаточные чила (вперед): 1:4.46, 1:3.22, 1:2.54, 1:1.83, 1:1.67, 1:1.24, 1:1.21, 1:0.90
Передаточные чила (назад): 1:3.3, 1:2.41
Подвеска: Задняя сухая, подрессореное седло, Передняя гидравлическая телескопическая вилка производства BMW
Тормоза: гидравлические барабанные
Шины: 4.50 x 16″ Metzler
Длина: 2400 мм с коляской
Ширина: 1730 мм с коляской
Высота: 1000 мм с коляской
Сухая масса: 420 кг
Емкость бензобака: 24 л
Максимальная скорость: 95 км/ч
Минимальная скорость: 3 км/ч
Крейсерская скорость: 61 км/ч
Расход топлива (по дорогам): 9л/100 км (6.7л/100км на скорости 61 км/час)
Но подробно о нем в следуюшей части…

Теперь немного истории и фактов

1 сентября 1939 года к участию в польской кампании привлекли мотоциклетные батальоны 1-й. 2-й и 3-й танковых дивизий. 6-й мотоциклетный батальон, приданный 1-й легкой дивизии. а также 1-й мотоциклетный батальон 7-го разведывательного полка 2-й легкой дивизии. В 3-й легкой дивизии 11. мотоциклетный батальон входил в состав 9-го мотопехотного пол¬ка. В 9-м разведывательном полку (Aufklaerungs-Regiment (motorisiert))4-й легкой дивизии мотоциклы были собраны в составе I. батальона.

Впервые в бой мотоциклетные части вермахта вступили в сентябре 1939 года в Польше. В первый же день войны мотоциклистам пришлось преодолевать пересеченную местность. 3-я танковая дивизия шла через Тухольский бор. а 2-я танковая дивизия насту-пала в гористой местности. В дальнейшем мотоциклисты сумели добиться успехов. 4 сентября 1939 года мотоциклетные части успешно действовали под Пётркувом. Отсутствием мотоциклетного батальона в составе 4-й танковой дивизии можно в какой-то мере объяснить провал первой атаки дивизии на Варшаву 8/9 сентября. Неразвитая дорожная сеть в Польше не позволила в полной мере раскрыть возможности мотоциклетных частей, однако сухая погода благоприятствовала колесному транспорту. Непроходимыми для мотоциклистов оказалась Кампиновская пуша и некоторые районы вокруг Кельце. Командующие 1-й и 3-й легкой дивизии докладывали, что мотоциклы без привода на колесо коляски очень сильно вязнут в песке. Только легкие мотоциклы могли двигаться по бездорожью. однако такие машины использовали в основном курьеры.
Кампания в Польше показала, что мотоциклетные части очень уязвимы для ружейного огня, а отсутствие тяжелого вооружения не позволял мотоциклистам уверенно бороться с противником. Опыт польской кампании заставил разработать мотоциклы с приводом на колесо коляски, а также пониженными передачами. Такими машинами стали Zundapp KS750 и BMW R75.
