Мотоцикл с полным приводом

ТОП-10 полноприводных мотоциклов.

Наш большой экскурс в мир полноприводных мотоциклов начнем с общей статьи на Visordown. Это такой, как обычно, беглый обзор мотоциклов на заданную тематику.

Концепция создания полноприводного мотоцикла существует уже давно, и многие производители на протяжении многих лет пытались играться с этой идеей. Но адекватного предложения о продаже таких мотоциклов так и не произошло. Это означает, что до сих пор нельзя судить об успешности данной концепции.

Когда-то что-то подобное произошло на автомобильном рынке, и многие производители, предположившие, что полноприводным автомобилям не места на гражданском рынке, оказались неправы.

Наводнение автомобильного рынка полноприводными машинами произошло сразу после Второй мировой войны, когда бывшие армейские джипы нашли поддержку среди фермеров и сельских жителей, которые оценили проходимость такой техники. Rover была первой компанией, которая заметила тенденцию, и в 1948 году увидел свет Land Rover — первая и правильная попытка «огражданить» армейский внедорожник. Втечение следующих трех десятилетий множество других фирм присоединились к борьбе за рынок полноприводных автомобилей. В конце 1970-х Audi стала первой компанией, сломавшая представление о полноприводных автомобилях, как об исключительно внедорожной технике, и в 80-е годы произошел рассвет модели Quattro.

Учитывая, что обе компании — Land Rover и Audi — ставшие пионерами на рынке полноприводных автомобилей получили огромный успех (наряду с другими компаниями, такими как Jeep и Subaru), даже удивительно, что ни один производитель мотоциклов не предпринял каких-либо серьезных усилий, чтобы создать полноприводный мотоцикл. Это тем более удивительно, учитывая, что некоторые из нишевых 2WD-мотоциклов получали восторженные отзывы, а прототипы полноприводных мотоциклов от крупных фирм часто впечатляют своими характеристиками.

Итак, вот наш список десяти лучших полноприводных творений на рынке мотоциклов, будь то производство самих мотоциклов или комплектов для их переоборудования, а также прототипы, не пошедшие в серию.

10. Ural sidecar outfit.

Хорошо, это конечно жульничество! Ведь у этого мотоцикла три колеса, так что два ведущих еще не означает, что это полный привод. Тем не менее, это, возможно, самая близкая к джипам техника в этом списке. Как и гражданские джипы, Урал, появившийся после Второй мировой войны, является потомком военной техники — немецкого BMW R75 и его почти идентичного российского военного соперника той же эпохи. До сих пор производится, и это, вероятно, самый успешный 2WD мотоцикл из когда-либо сконструированных, хотя и не в полной мере подпадает под наши сегодняшние требования.

9. Suzuki XF5.

Еще в конце 80-х и начале 90-х годов было похоже, что Suzuki сможет стать компанией, способной совершить «quattro»-революцию в строительстве мотоциклов. Фирма показала целый ряд полноприводных концепт-байков, в 1991 году выкатив на публику целых три модели, базировавшихся на одной и той же технологии. Это был утилитарный XF4, уродливый ублюдок от самоката и утки Xf425 и эндуро XF5. Для нашей подборки мы выбрали 200-кубовый двухтактный XF5 по той причине, что этот концепт имел самый убедительный дизайн. Система привода на переднее колесо мотоцикла состояла из телескопического приводного вала, идущего вдоль левого пера вилки мотоцикла. Сам вал приводился в действие цепной системой. Вся конструкция добавляла к весу мотоцикла 7,8 кг.

8. Rokon.

Несмотря на то, что Урал без сомнений является самым успешным производственным мотоциклом с двумя ведущими колесами, Rokon, выпускающийся с 60-х годов, ближе всего подошел к попытке производства Land Rover на двух колесах. К сожалению, на протяжении большей части своей истории Rokon обходил проблему комбинирования привода переднего колеса и передней подвески, просто избавляясь от подвески и полагаясь на массивные шины. Однако в последнее время к некоторым моделям добавлена передняя подвеска.

7. Drysdale 2x2x2.

Австралийский инженер Ян Дрисдейл наиболее известен своими удивительными одноименными мотоциклами V8, но 2x2x2 был более ранним проектом, который иллюстрировал широту его способностей. Двухтактный двигатель, который он конструировал специально для этого мотоцикла, передавал крутящий момент на оба колеса мотоцикла с помощью гидравлики. При этом поворот обоих колес также осуществлялся с помощью гидравлики. Езда на нем, как говорят, давала небывалые ощущения…

6. KTM 2WD prototype.

Еще в 2004 году КТМ встал на гидравлический путь к полному приводу, создав прототип мотоцикла, в конструкции которого был применен гидравлический насос, приводимый в движение короткой цепью от ведущей звезды, соединенным с гидравлическим двигателем на передней ступице. Это означало, что только гибкие соединяли насос и привод переднего колеса. Это позволяло использовать нормальную переднюю подвеску и уйти от громоздкого цепного привода. Позже KTM также запатентовал гибридный полноприводный мотоцикл с электродвигателем на ступице переднего колеса.

5. Wunderlich Hybrid BMW R1200GS.

Как ни странно, тюнинговое ателье BMW Wunderlich подхватило ту же идею, что и ранее запатентованный KTM гибрид с использованием электродвигателя. И применило его к BMW R1200GS. Современное поколение аккумуляторов, генераторов и электродвигателей, установленных на ступице, говорит о том, что, безусловно, это будущее мотоциклов. Остается вопрос контроля мощности переднего колеса, поскольку его скорость и крутящий момент должны быть сопоставлены с задним колесом. Но эта проблема решается современным программным обеспечением.

4. Yamaha PES2.

PES electric sports bike в версии второго поколения включал полный привод с электродвигателями, питающими как переднее, так и заднее колесо и с системой рекуперации.

3. Suzuki Nuda.

Учитывая увлечение Suzuki полноприводными мотоциклами в 80-х и начале 90-х годах, справедливо включить в список один из их полноприводных концептов. Nuda, вероятно, самая известный концепт Suzuki, использовавший привод валами к обоим колесам прямо от коробки передач.

2. Yamaha 2-Trac.

Yamaha является одной из немногих компаний, которые построили полноценный серийный полноприводный мотоцикл – модель WR450F 2-Trac. Мотоцикл выпускался малыми партиями. Привод на переднее колесо был реализован через гидравлическую систему Ohlins, очень похожую на систему, ранее использованную KTM. Yamaha также экспериментировала с тем же приводом на ряде других мотоциклов, вплоть до R1.

1. Christini.

Если вы действительно хотите испытать, что такое полноприводный мотоцикл, это, вероятно, лучший и самый простой способ сделать это. Американская фирма Christini в течение многих лет осуществляет переоборудование мотоциклов в полноприводные, а также выпускает комплекты для таких модификаций. Система весьма похожа на Suzuki XF5, цепной привод с ведущей звезды до телескопического вала, идущего вдоль пера мотоцикла, передающего момент на ступицу колеса мотоцикла через редуктор. Звучит сложно, и так оно и есть, но при этом система довольно легкая, и подходит на разные марки и модели мотоциклов. Фирма производит несколько моделей уже переоборудованных мотоциклов и продает комплекты для переоборудования, включая модифицированные рамы. Несмотря на то, что Christini фокусировался на внедорожных мотоциклах, он также сделал и дорожный гоночный мотоцикл еще в 2008 году, чтобы показать, как полный привод может помочь гонщикам на асфальте.

Поделиться «ТОП-10 полноприводных мотоциклов.»

Источник

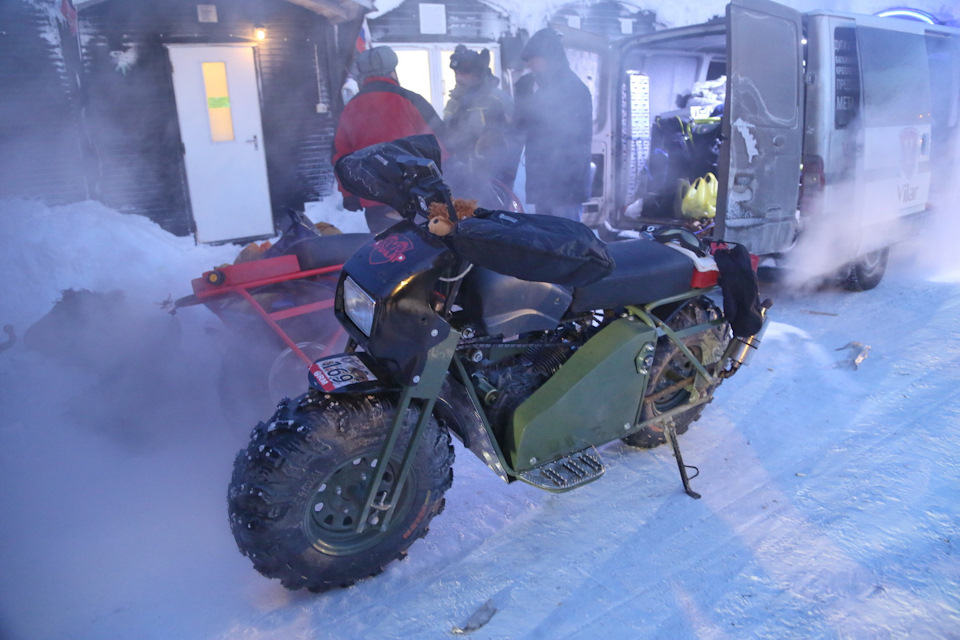

Полноприводный мотоцикл «Архар».

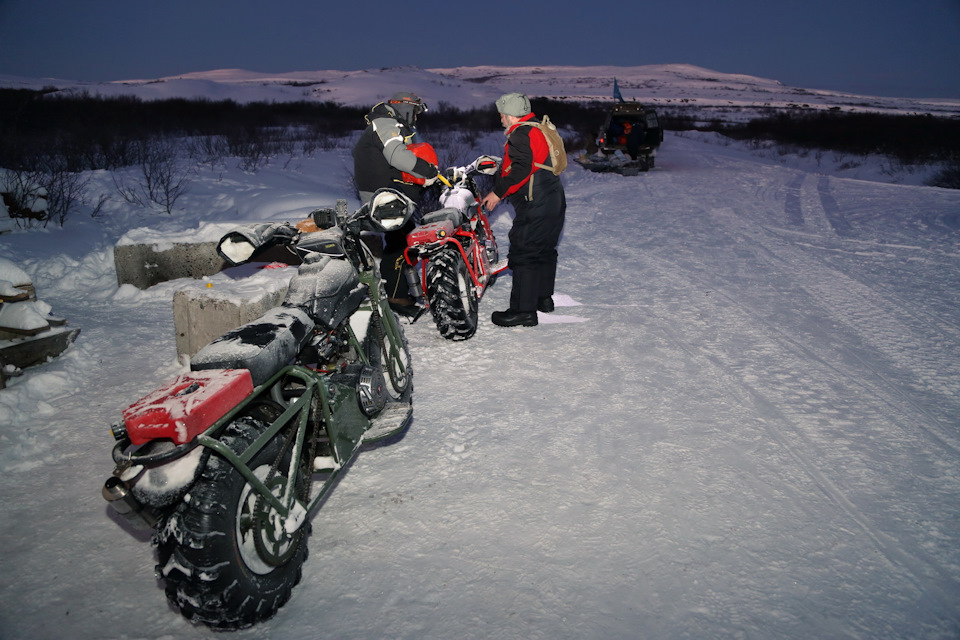

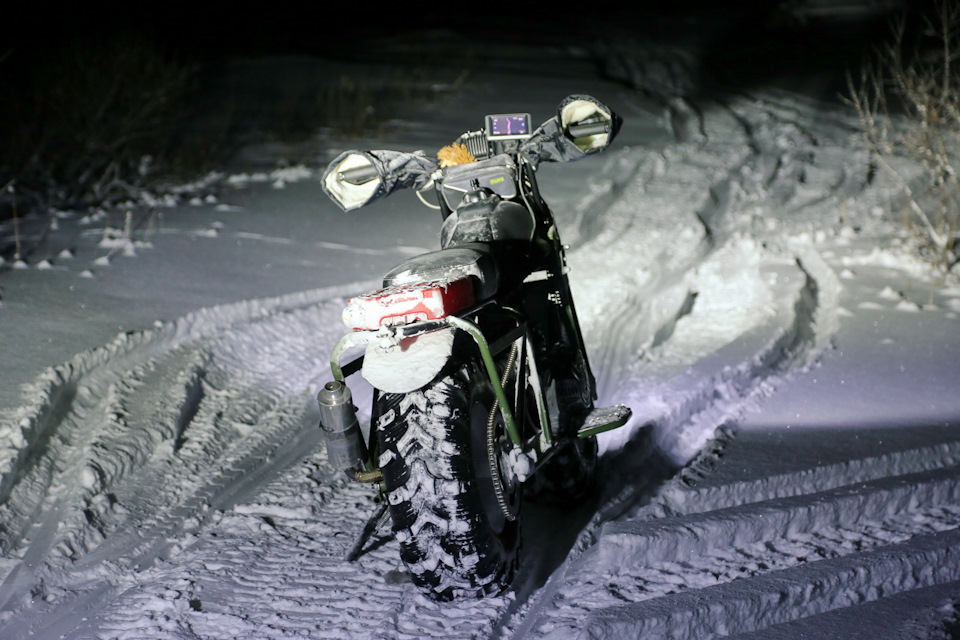

После нашего возвращения с Рыбачьего и моего отчёта было задано множество вопросов о необычных мотоциклах, которые составляли нам компанию. В свете этого я попросил их конструктора Александра Пикало написать рассказ о том как они создавались. Добавил к написанному свои фотографии и теперь представляю всё это дело вашему вниманию.

История разработки и создания полноприводного мотоцикла «Архар».

Мотоцикл «Архар», с чего все началось. Была зима, хотелось чего-то нового. Квадрик зимой бесполезен, в глубоком снегу приходится копать лопатой, снегоход узко направлен, только по снегу. И тут случайно наткнулся во всемирной паутине на американский полноприводный мотоцикл. «Вот оно!» — подумал я. Проходимость в разы лучше квадрика, за счет малого веса, маневренность на уровне кроссового мотоцикла, за счет габаритов и максимальная универсальность — снег, грязь, песок, камни или просто лесная дорога. Не надо огромных прицепов для перевозки, как для ATV или снегохода, не нужно отдельного гаража для хранения.

На удивление, в славном городе Москва был найден дилер этих чудо мотоциклов. Поехал, посмотрел, вроде всё хорошо, но что то не то, много узлов, ненужных деталей, а чем больше механизмов, тем дальше топать за трактором. Да и цена на него, мягко говоря, «космос».

Прошла неделя, другая, мысль не давала покоя, и тут я решил, а почему бы не построить такой же мотоцикл самому?

Тот, который меня будет устраивать, который могу в любой момент переделать и модернизировать. Поставить те узлы и элементы, которые на мой взгляд лучше подходят для нашей страны и в случае поломки легко ремонтируемы. Благо станочная база мне это легко позволяет.

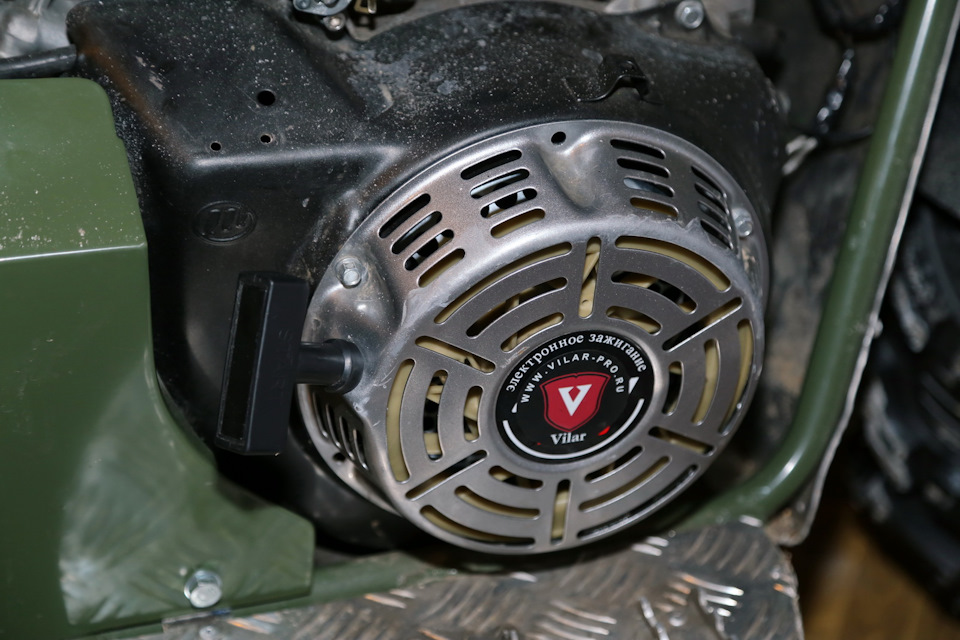

Я начал штудировать интернет, различные форумы и отчеты, радуясь, что в нашей Необъятной еще много умельцев с руками и мозгами. Были куплены различные моторы, колеса цепи и т.д. Разработка, прорисовка, просчет рамы, узла переднего привода, коэффициента передачи по звездам.

И наконец-то это случилось, вот он первый прототип, стоит на колесах, урчит мотором. Но как говорят: «недолго музыка играла…», практика первых выездов показала ряд недоработок. Сначала столкнулись с проблемой сильной ненадежности малоизвестных недорогих китайских моторов, проехав по многим карт клубам Москвы было принято решение установить мотор фирмы «Лифан». И здесь мы не ошиблись, как показала практика очень надёжный мотор, сейчас используем уже две модификации 196 и 440 кубических сантиметров, 7 и 17 лошадиных сил соответственно, с электростартерами и понижающими редукторами.

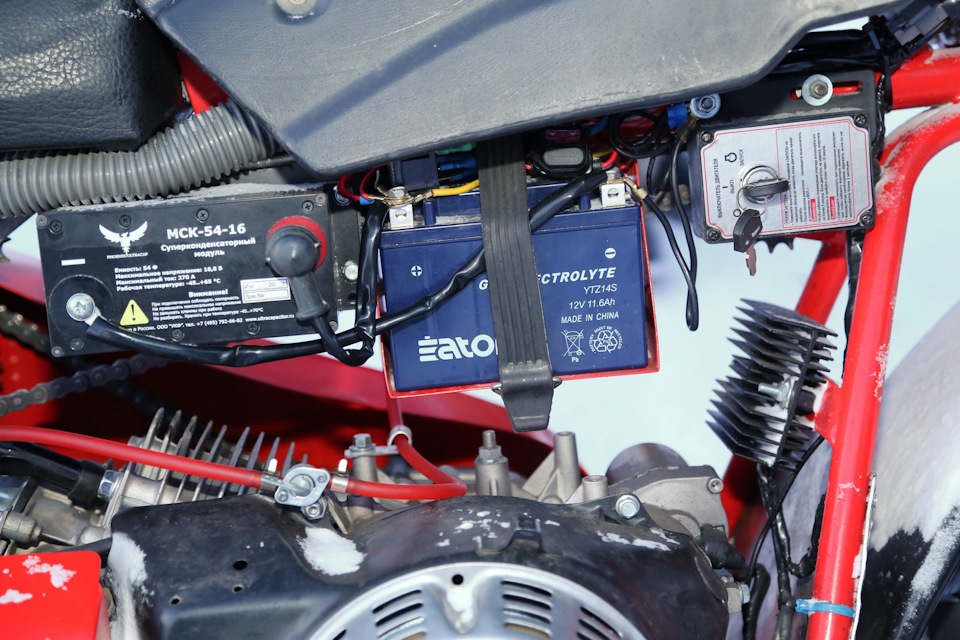

Но возникла новая проблема, карбюраторы которые шли в комплекте с этими моторами абсолютно мне не нравились в работе, невнятная реакция на ручку газа, нехватка топлива на высоких оборотах… Но, как говорится, русский метод тыка никто не отменял, позвал карбюраторщика и начали долгий и нудный процесс подбора карбюратора, от самых маленьких до больших от моторов в 650 кубов и выше. В результате смогли найти золотую середину, на двухсотке установлен «микуни 22», на четырехсотке «кейхен 28», соответственно были подобраны подходящие жиклеры.

Конечно же в процессе обкатки претерпели изменения почти все узлы мотоцикла, начиная от рамы и заканчивая звездами.

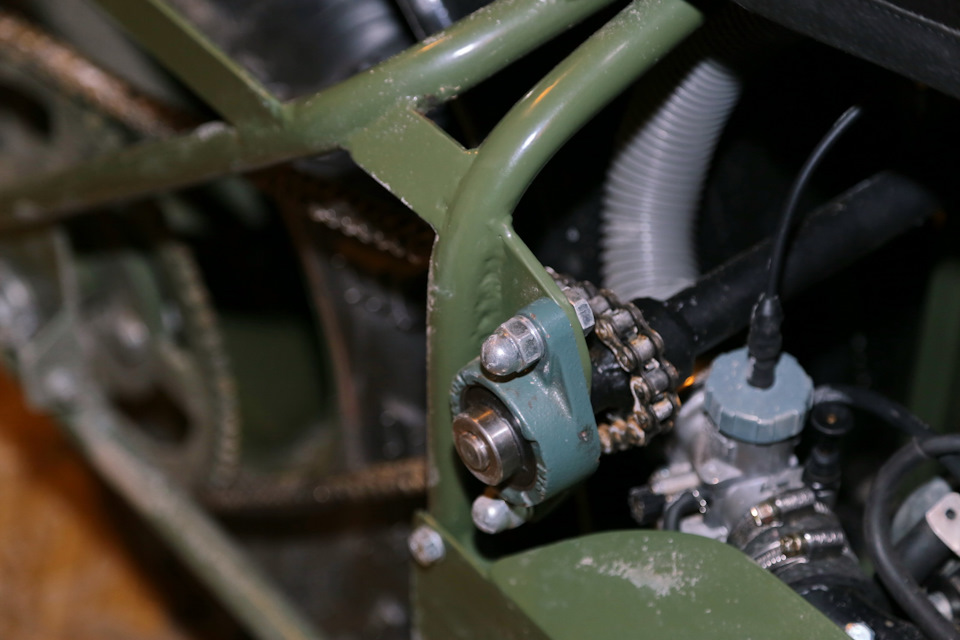

Для изготовления рамы начали использовать сталь СТ40Х, на крылья и все кожухи алюминий АМГ5, звезды режем на лазере из СТ45 с последующей закалкой, приводные валы 30ХГСА. Передача крутящего момента по средством ШРУСа (Шарнир равных угловых скоростей). Цепь используем одну из самых распространенных 428 (кроссовые мотоциклы, питбайки и т.д.). Установлено автоматическое центробежное сцепление, гидравлический тормоз на пром. вале.

Еще одной особенностью нашей конструкции явилось отсутствие подвески. Изначально хотелось построить как можно более простой и оттого надежный мотоцикл, с которым может справиться абсолютно любой человек, будь то хрупкая миниатюрная девушка или двух метровый десантник. Простейшее управление, газ и тормоз. Этакий мотоцикл не требующий навыков езды на мотоцикле.

Вы спросите: «И что, это точка? Конец эволюции?». Конечно же нет, мы не стоим на месте, появляется новый опыт, новые идеи, будем расширять модельный ряд и модификации наших мотоциклов. Хороший толчок к развитию дало зимнее путешествие на полуостров Рыбачий, два мотоцикла вместе с несколькими внедорожниками добрались до конечной точки маршрута.

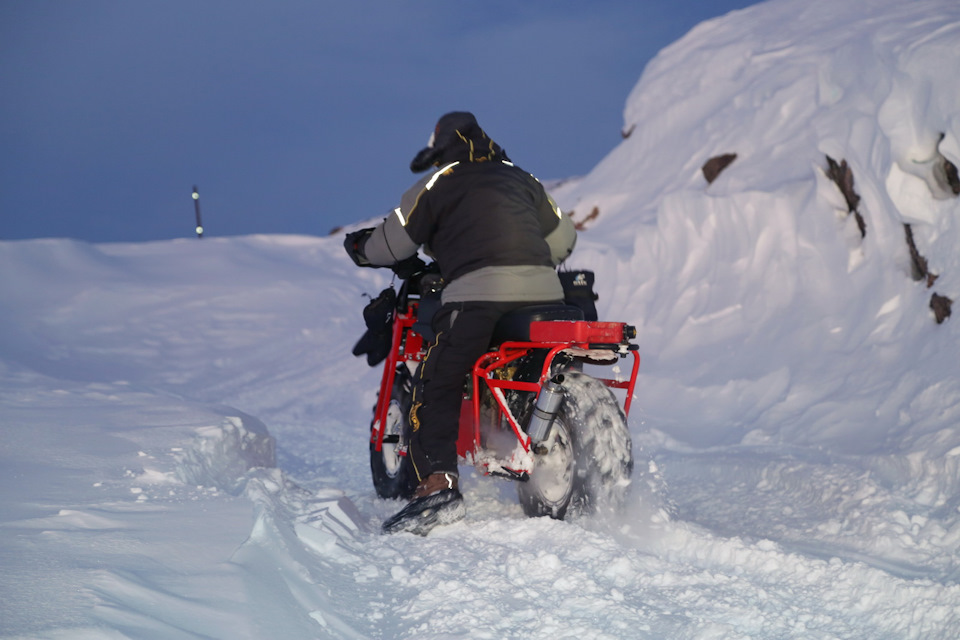

По результатам этого сложнейшего тест-драйва появилось большое количество новых идей, как доработать и улучшить наш «Архар». Так что в новый внедорожный сезон мотоцикл войдёт уже в модернизированном виде.

Основные характеристики:
(в скобках указаны данные по более мощной модификации)

Двигатель четырехтактный 196 (440) кубических сантиметров
Колесная база 1300мм (1380мм)
Длина 1900мм (1980мм)
Ширина 700мм
Клиренс 360мм
Вес 96 кг (120 кг)
Цена 120 000 рублей

На возникшие вопросы лучше меня ответит Сашя Вард Ибо он участвовал в тестах и сейчас вроде бы даже стал кем-то на манер дилера. =)

Народ требует видео, своего нет, выкладываю от программы «Два колеса»:

Источник

Полноприводные мотоциклы: шаг вперед в эндуро

Владельцы автомобилей с полным приводом давно оценили их преимущество. Поэтому появление привода 2×2 в классе Эндуро было вопросом времени. Конструкторы с середины ХХ века стали активно искать идеи полного привода на мотоцикле.

На сегодняшний день есть несколько вариантов работы полноприводных эндуро массового производства – от дедовского Rokon до современного Christini.

Работа полного привода за счет цепной передачи

Мощность вращения переднему колесу передается через цепь, звездочки и шрус в узле поворота руля.

Такой принцип работы получил развитие с середины 60х годов, когда в США был создан первый серийный полноприводный внедорожный мотоцикл Rokon.

Rokon — родоначальник мотовездеходов

Эндуро мотоциклом его тяжело назвать, скорее это двухколесный вездеход – болотоход, подходит для охоты и рыбалки. Большие широкие шины компенсируют отсутствие полноценной подвески. Эти полноприводные мотоциклы всегда тихоходные и, в какой-то мере, могут заменить квадроцикл или 4-колесный вездеход. Они востребованы до сих пор.

Если вам по душе такой работяга, в России выпускают подобную технику: «Тарусь», «Архар».

«Тарусь» и «Архар»

Цены вполне доступные, до 200 тыс.рубл. за новый мотовездеход.

Здесь нужно еще вспомнить полноприводный мотоцикл А. Гарагашьяна как уникальную работу нашего соотечественника.

Победитель Чемпионата России 1995 года по спортивному мототуризму

Работа переднего привода посредством одного телескопического вала

В середине 80х компания Suzuki экспериментировала с созданием полноприводного байка, пробуя разные варианты. В результате, с начала 90х остановились на использовании телескопического вала вдоль переднего пера. Однако конструкция получилась сложной, непрактичной, поэтому не пошла в массовое производство.

Эндуро XF5 – так и остался концептом

Гидравлический привод

Конструкция компании Yamaha в сотрудничестве со шведской компанией Öhlins – это настоящий прорыв в создании простого и надежного привода.

Схема работы оказалась наиболее оптимальной:

Ямаха WR450F 2-Trac — серийная модель с гидроприводом

Байк WR450F 2-Trac появился в 2004 году. На переднее колесо подается 20% мощности, чего вполне достаточно для преодоления сложных препятствий. Однако стоимость байка оказалась дорогой для покупателя, поэтому Ямаха выпускала полноприводные мотоциклы недолго.

Электрический привод

Такой вариант полного привода на турэндурах стал доступен сравнительно недавно.

Компания БМВ создала концепт с полным приводом по гибридной схеме, когда в переднем колесе встроен электромотор с возможностью рекуперации энергии (заряда аккумулятора при торможении). Данная конструкция реализуется на байке BMW R1200GS Hybrid.

Современная механическая схема полного привода на эндуро

Американская фирма Кристини начинала свою деятельность с разработки и производства полноприводных горных велосипедов. И вполне логичен был переход к производству подобных мотоциклов. Схема работы полного привода схожа с разработкой Сузуки. Только вместо одного используется два телескопических вала с каждой стороны вилки.

Особенность конструкции Кристини — обгонная муфта в передней ступице колеса: при пробуксовке заднего колеса до 80%, автоматически начинает грести переднее колесо.

Мотоцикл становится предсказуемым, им легче управлять на мокрой, скользкой поверхности, а на песчаном и каменистом грунте байк хорошо преодолевает подъемы.

Полноценный конвейер своих мотоциклов AWD компания Christini наладила с 2013 года и стала одним из лидеров в этой сфере.

Christini AWD 450E

История выдовых мотоциклов не остановилась на вышеперечисленных моделях. Новые концепты появляются с каждым годом все чаще. Так или иначе, «двухколесный ЛендРовер» всегда будет интересен и востребован, особенно если цена станет доступной.

В заключение посмотрите на видео KTM1190 c доработкой Christini:

Источник

Полноприводные мотоциклы – серийные и штучные модели

Полноприводные мотоциклы остаются уделом энтузиастов. Они предназначены на для повседневной езды, а для выполнения узкоспециализированных задач, с которыми они справляются отлично.

Много ли полноприводных мотоциклов вы можете назвать навскидку? Подобная техника остаётся очень узкоспециализированной, так как среди основной массы байкеров она не востребована. Конечно, в разных странах в прошлом велись военные разработки, но и от них повсеместно было решено отказаться. Для армейских нужд требуется не столько проходимость, сколько простота ремонта в полевых условиях, а любой мотоцикл с полным приводом априори является очень сложной в техническом плане штукой. Реализовать рабочий передний привод можно, но есть ли в этом смысл? Подобный подход неизбежно сказывается на массе байка и его маневренности негативным образом, так что среди любителей покатушек по бездорожью по-прежнему популярны обычные эндуро и кроссовые байки с цепным приводом на заднее колесо.

Однако, это всё может измениться. В прошлом полноприводные автомобили тоже считались ненужными, причём по тем же самым причинам, и их популярность начала стремительно расти только после Второй Мировой войны, когда жители сельской местности по достоинству оценили доставшиеся им по окончании военных действий армейские внедорожники. Возможно, когда-нибудь 2WD мототехника также станет востребованной.

Советская и российская техника

Несмотря на упорные слухи о существовании серийного Урала с приводом на переднее колесо, такой техники на Ирбитском заводе никогда не выпускалось, хотя были попытки отдельных энтузиастов построить соответствующие кастомы своими силами. Зато в прошлом производились (и производятся сейчас) различные модификации российских оппозитов с приводом на колесо коляски. Это не совсем соответствует принципу 2х2, так как колёс всё-таки три, но проходимость у этих байков впечатляющая. За счет скромной по сравнению с автомобилем массы они легко проедут там, где застрянет подготовленный «Уаз», и единственным их недостатком по сравнению с обычными двухколёсными мотоциклами являются более солидные габариты. Вряд ли когда-либо будет выпущен Урал с полным приводом, но и моделей с приводом на колесо коляски хватает даже для самых суровых условий.

Серийные полноприводные мотоциклы

Единственной компанией, выпускающей подобную продукцию, является Rokon, причём фирма разрабатывает всё новые и новые модели ещё с 60-х годов прошлого века. При желании их можно даже купить, хотя смысл подобного мероприятия остаётся сомнительным – техника это очень специфическая, а запчасти к ней найти крайне трудно. Правда, большинство моделей Rokon начисто лишено передней подвески, несмотря на то, что они позиционируются в качестве мотоциклов для бездорожья. Конструкторы решили, что массивных шин низкого давления будет достаточно для амортизации, и попытки совместить переднюю подвеску на переднеприводном мотоцикле они начали сравнительно недавно.

Концепты и проекты

Попытки спроектировать серийный полноприводный мотоцикл предпринимались многократно. Начались они десятки лет назад, и компания Suzuki даже показала публике несколько концептов. Так, 2WD эндуро Suzuki XF5 имел полноценную подвеску в сочетании с передним приводом, реализованным посредством цепного привода и вала, расположенного на пере вилки. Вся эта конструкция утяжеляла байк всего на 8 кг, но модель из-за своей экзотичности всё равно не была запущена в серию. XF5 был продемонстрирован публике в 1991 году, и вторая волна интереса началась в новом столетии, на фоне роста интереса к электромобилям и электромотоциклам.

Так, компания BMW даже создала концепт-версию своего знаменитого R1200GS с гибридным двигателем, причём крутящий момент на переднем колесе обеспечивался именно электромотором. Основной проблемой в данном случае стал контроль мощности на заднем колесе и на переднем, так как момент на них передаётся двумя разными двигателями. А австрийцы из KTM пошли ещё дальше, и в 2004 году показали прототип байка с гидравлическим мотором, смонтированном на ступице переднего колеса. Такой подход помог избавиться от излишне громоздкого переднего привода и в целом облегчить конструкцию.

Кастом своими руками

Установить полноценный полный привод на мотоцикл своими руками крайне сложно. Подобные кастомы существуют, и их довольно много, но почти все они способны разве что проехать десяток метров по прямой на каком-нибудь шоу, а для реальной эксплуатации они непригодны. Попадаются, впрочем, и исключения, вроде известного кастома «Архар» от московской студии «Vilar-Pro. На фото байк выглядит неказисто, но он действительно способен проехать практически по любому бездорожью. Более того, он произведён уже далеко не в единичном экземпляре, так как байкеры по достоинству оценили мотоцикл, и заказы на очередную копию стали поступать создателям кастома регулярно. Если следующую его версию удастся оснастить ещё и подвесками, которые сейчас отсутствуют, будет вообще замечательно.

Достоинства и недостатки полноприводных мотоциклов

Плюсы

Минусы

Но всё может перемениться, когда какая-нибудь крупная компания наладит выпуск полноприводных мотоциклов. Надо только подождать. Возможно, кто-нибудь даже сообразит, как реализовать подключаемый привод на переднее колесо, а не только постоянный.
