РУЛЬ+КОЖА+ПОДОГРЕВ — своими руками!
Выкладываю подробное описание как сделать подогрев руля и обшить кожей руль своими руками! Но кому не нужен подогрев, можно просто обшить кожей!
И так начнем:
1. Делаем эскиз! Берем пищевую пленку и отрезаем кусок рулона примерно сантиметров 5-ть!
Обтягиваем руль пищевой пленкой в тех местах в которых будет кожа! Предварительно снимаем подушку безопасности!
И сверху пленки обклеиваем скотчем!
На получившемся чехле из пленки и скотча рисуем места разреза и разрезаем ножом по этим местам!
Вот и готовы эскизы, выравниваем и переносим их на картон, но убираем по пять миллиметров на каждом из четырех получившихся эскизов в длину (там где куски будут сшиваться между собой), а в ширину наоборот добавляем по пять миллиметров!
2. Теперь вырезаем все это дело из кожи ( в моём случае из кож.зама. так как кожу не нашел) и сшиваем между собой!
3. Приступаем к подогреву! Подогрев я стырил, с китайского подогрева сидений (сломанного), отремонтировал его и равномерно с умеренным натяжением намотал на руль! Теперь стала проблема как его подключить.
Разбираем руль, и видим что сигнал и подушка безопасности подключены при помощи ленты скрученной в спираль, которая находится в пластмассовом корпусе!
разбираем его и с облегчением вздыхаем! На ленте 6 дорожек, а для подушки и сигнала нужны только 4, значит две свободные (автовазовцы как знали:))!
Вот мы их и используем. Припаиваем к этим контактам провода и собираем все обратно.
Ставим на машину и подсоединяем через реле и предохранитель. Кнопку на включение я решил сделать прям на руле (точнее под рулем, по центру).
4. Теперь можно продолжить с кожей! Подогрев я обмотал еще пару слоями пищевой пленки, для того что бы не попадала влага и не смещалось равномерное расположение проволоки! Натягиваем получившийся чехол на руль и просматриваем все ли на своих местах, если нет по подрезаем где надо. Как говорится 7 раз отмерь один раз отрежь! К стати чехол получился значительно меньше чем руль, но так и должно быть. Натягиваем не боимся кожа имеет свойства растяжения! Когда все будет подогнано, прошиваем на машинке по краю весь чехол (но это надо только в том случае если вы выбрали шов как у меня).
5. Теперь самое кропотливое! Чехол стянуть на местах стыков одним из существующих швов. Вот некоторые из них (я выбрал sport).
P.S. Кожа эластичная так что некоторые погрешности можно дотянуть. Нитки рекомендую прочные, я брал шелковые но и они иногда рвались, надо потолще, и лучше конечно использовать настоящую кожу!
Руль получился волнами из-за проволоки, я сперва хотел от этого избавится но когда попробовал, то так еще удобнее! Но если хотите ровный руль, то можно пустоты между проволокой заклеить тканевой изоляцией!
Ну вроде все! Если что упустил, спрашивайте!
Установка подогрева руля самостоятельно
Или готовь сани летом-2. После 10 лет эксплуатации кожаный руль прилично стерся и мозолил глаза.
Готовясь к перешиву, как всегда задумался о тюнинге, а не вшить ли подогрев руля? Надо разобраться с подрулевым блоком и наличием свободных дорожек в шлейфе. Повернул рулевое колесо на 90 градусов, поставил зеркальце на приборную панель, взял короткую отвертку с плоским жалом, отжал одну металлическую защелку подушки безопасности, повернул еще на 180 градусов — отжал вторую, снял подушку.

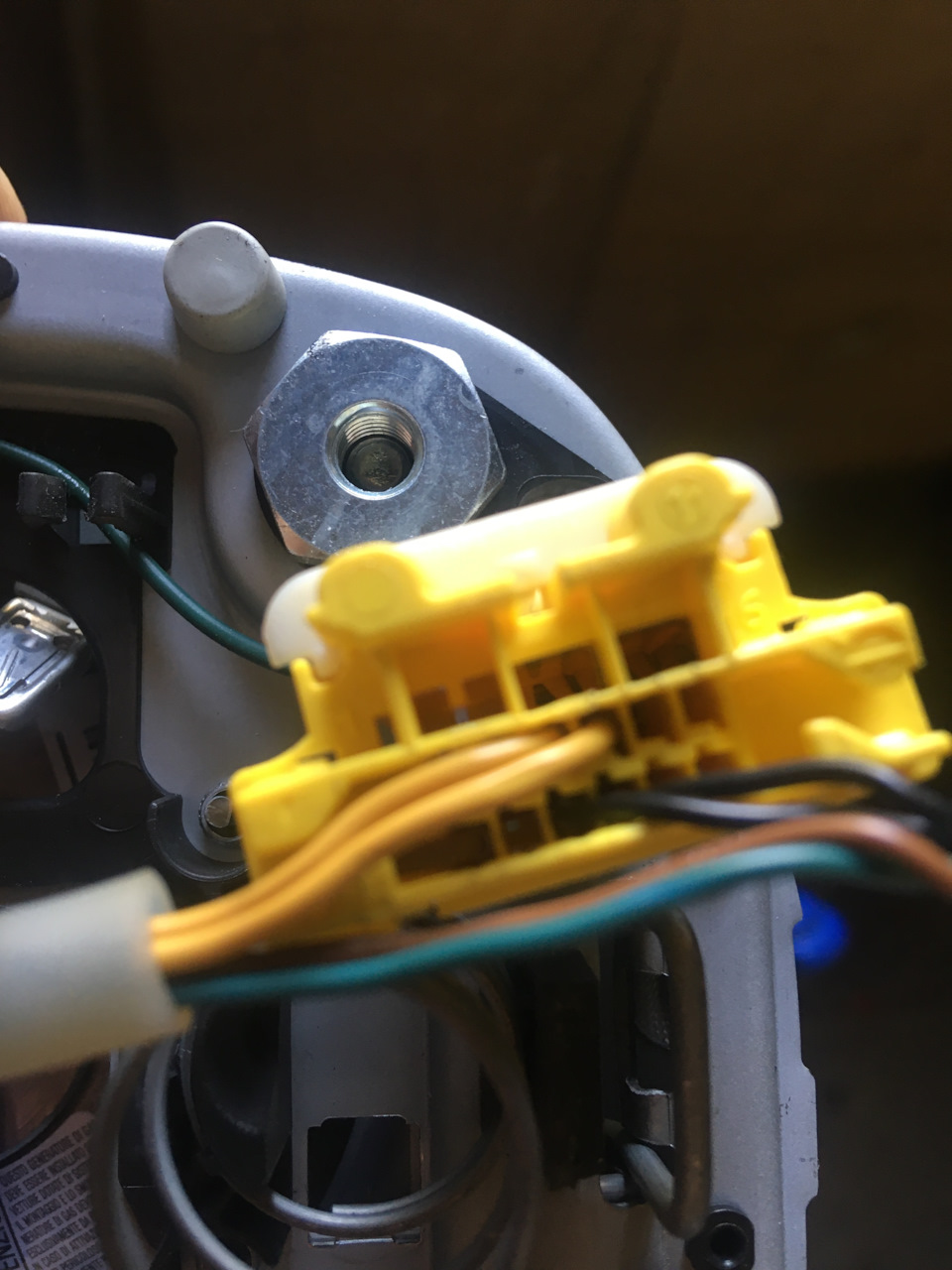

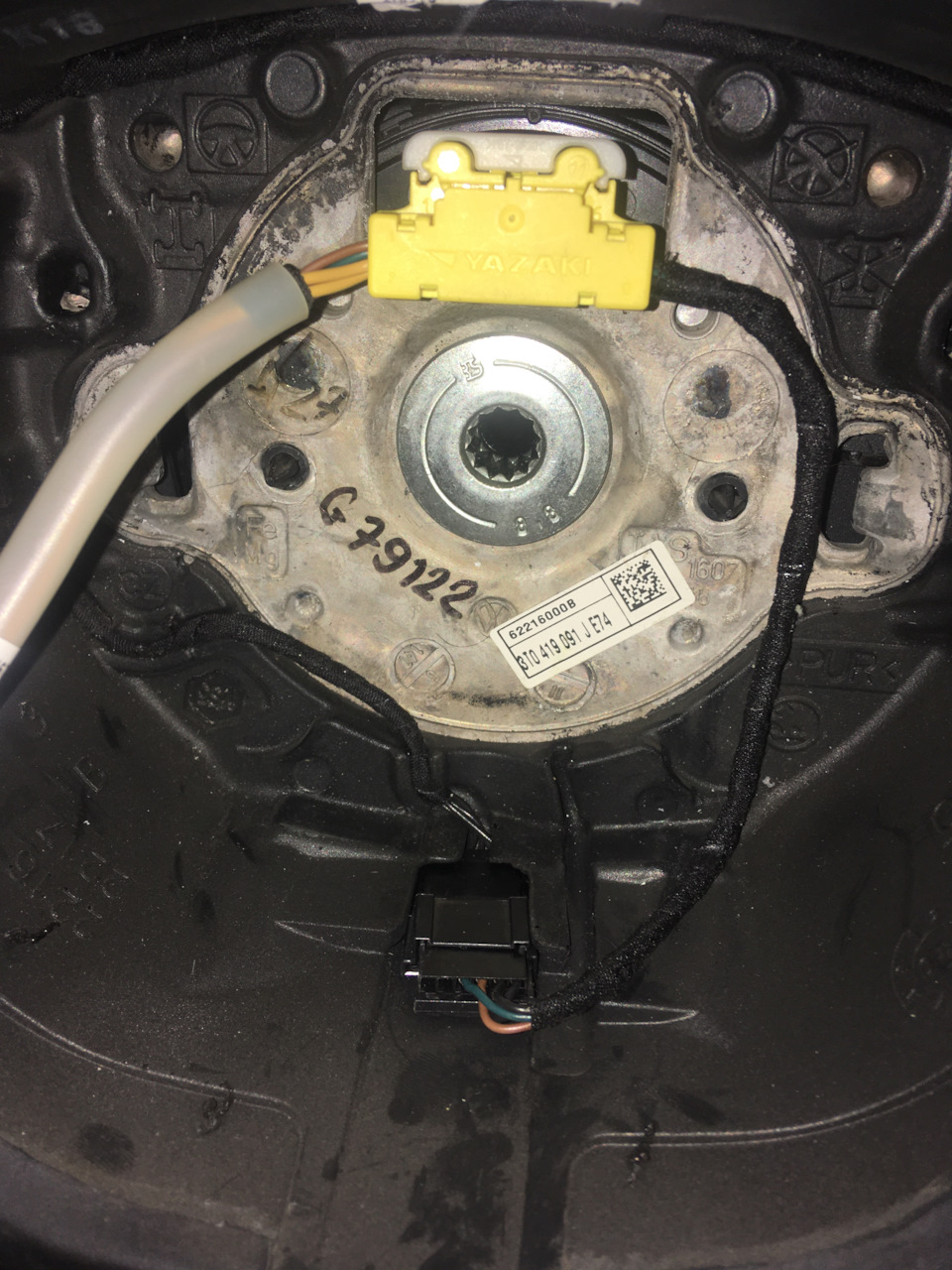

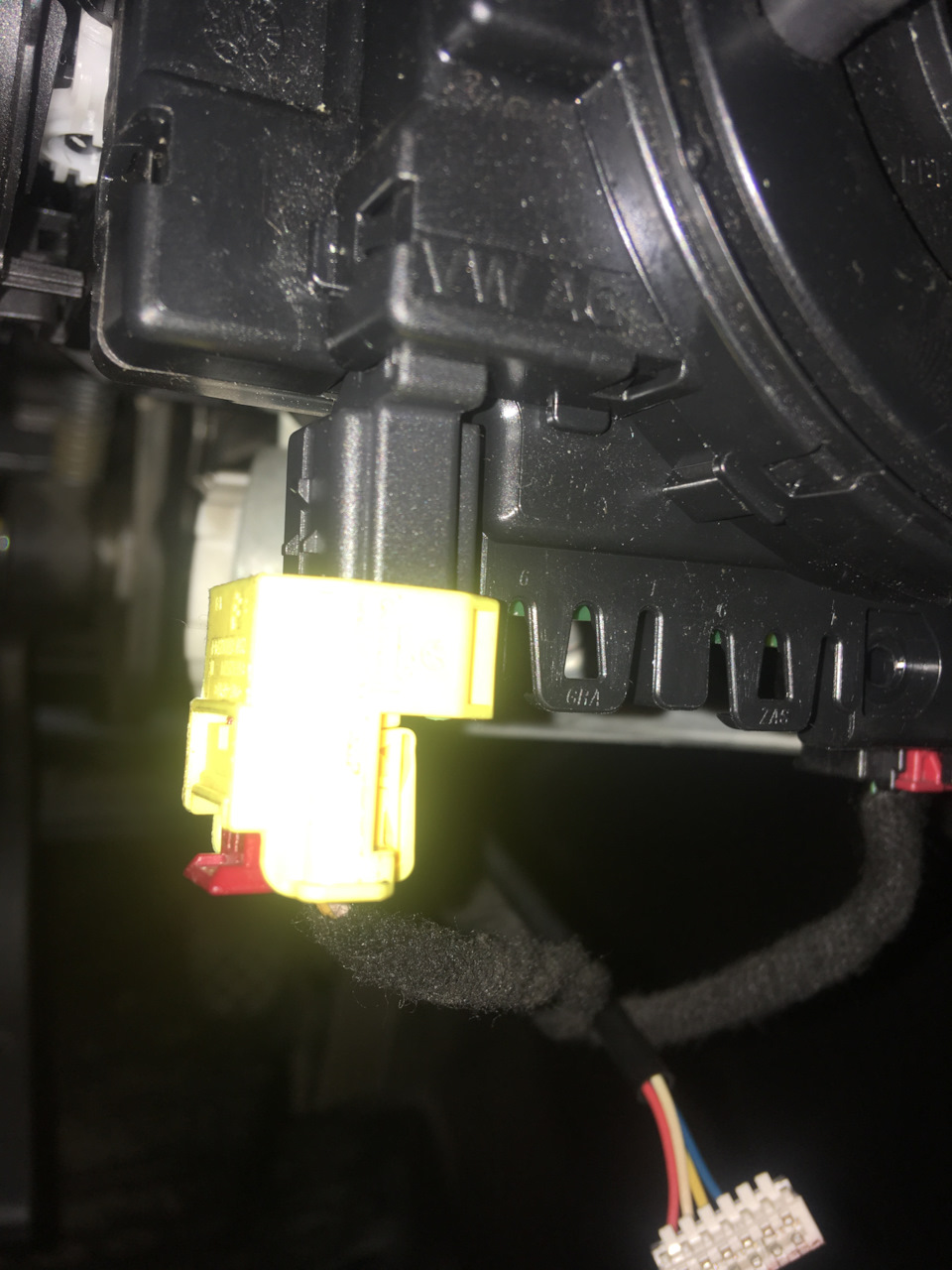

Желтый разъем подушки отстыковывается после поднятия белого фиксатора на себя.

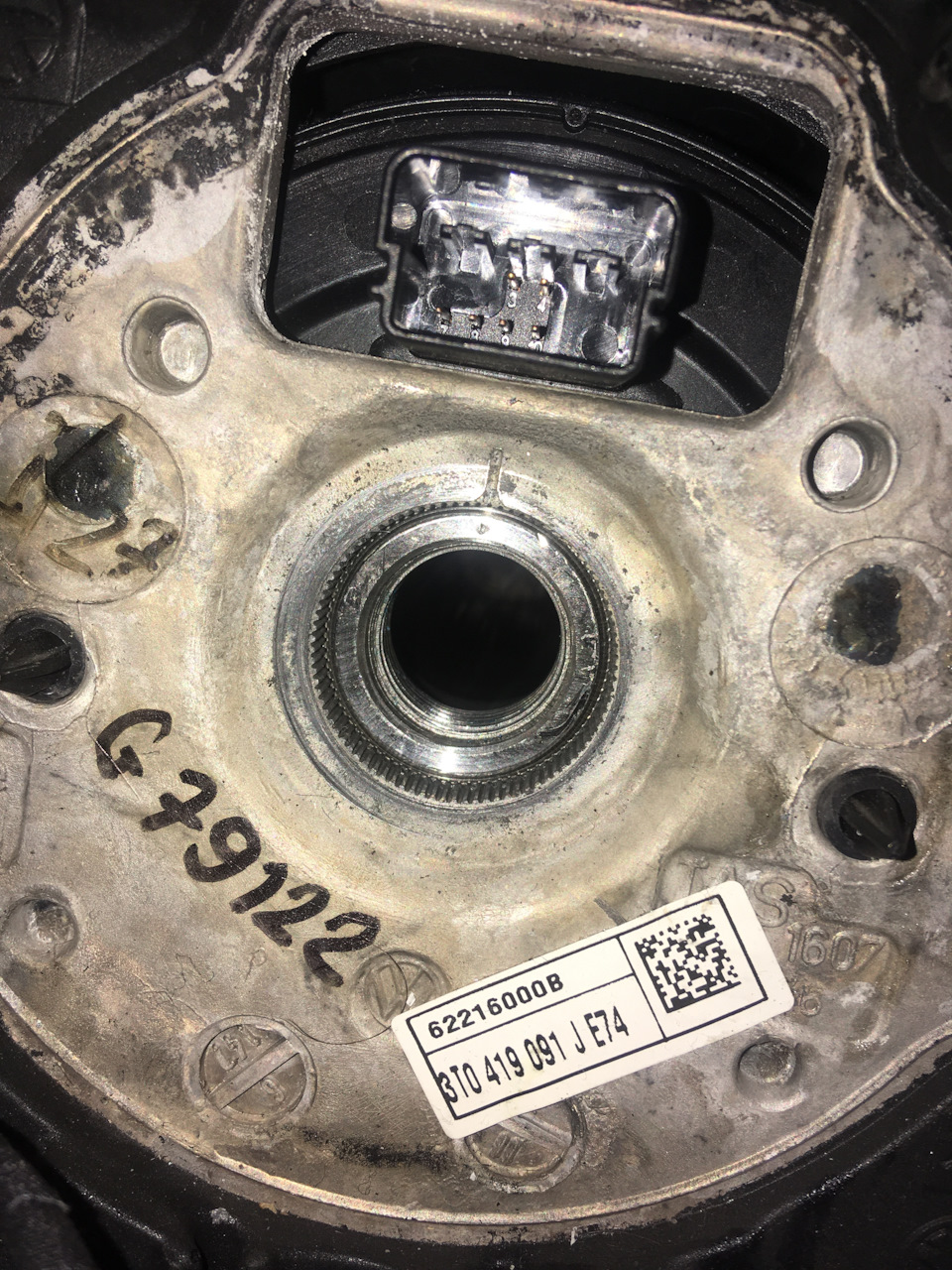

После снятия и разборки штекера, выяснил, что из шести пинов подрулевого блока, один не задействован, номер 8 на желтом разъеме, между черными и коричневым проводами.
Одну свободную дорожку шлейфа в качестве силовой для нагрева использовать нельзя, но через преобразователь напряжения вполне возможно. Выбрал питерский комплект подогревруля.рф повышенной безопасности с двумя нагревательными модулями 53мм и блоком снижения нагрузки.

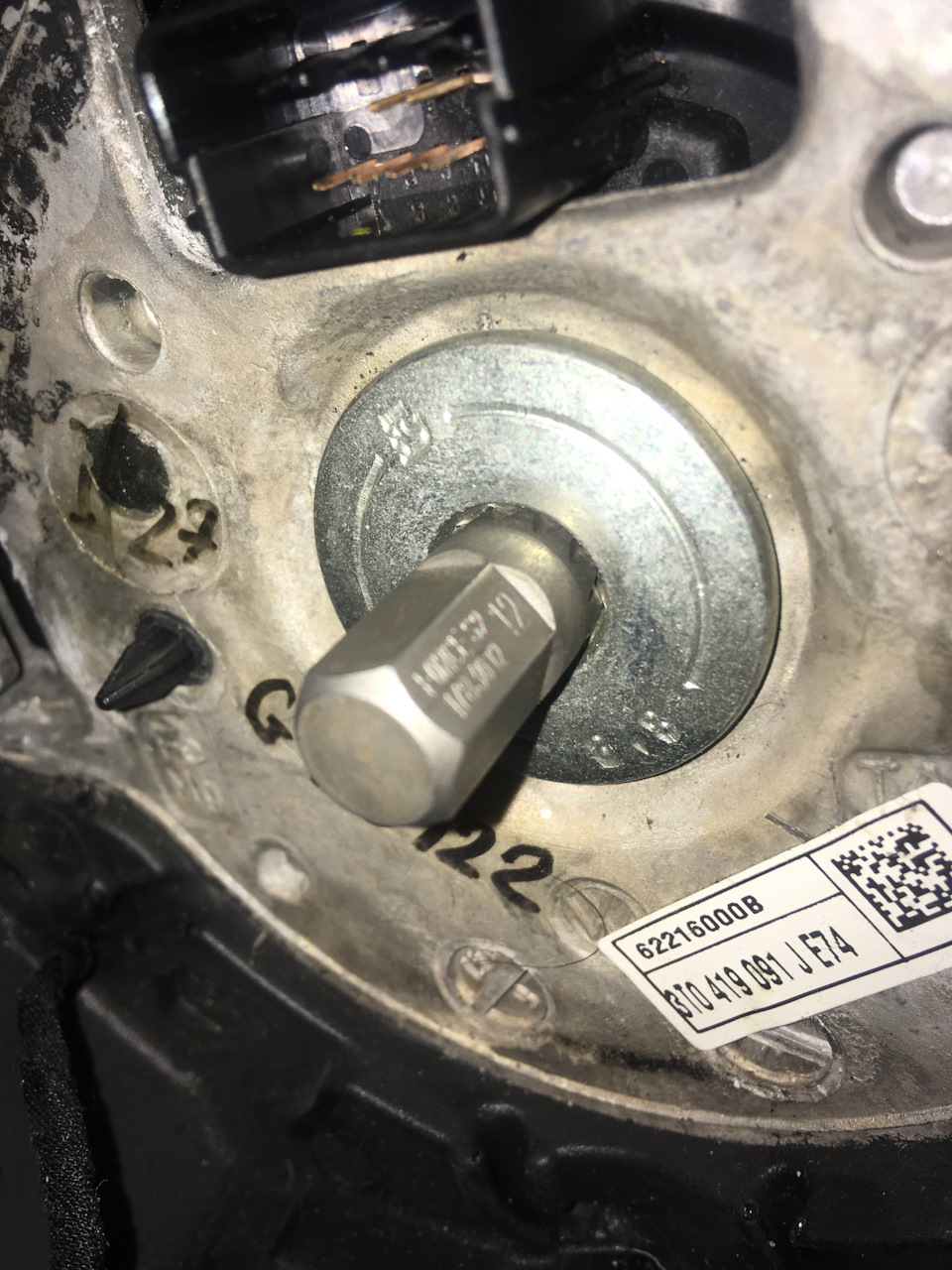

Для снятия руля взял биту spline 12, открутил болт с некоторым усилием.
Риски на руле и валу присутствуют, можно не помечать.
Раздел руль от кожаной оплетки, распоров нитки, снял блоки кнопок, обезжирил и вырезал ножом канавки для четырех выводов нагревательных элементов.

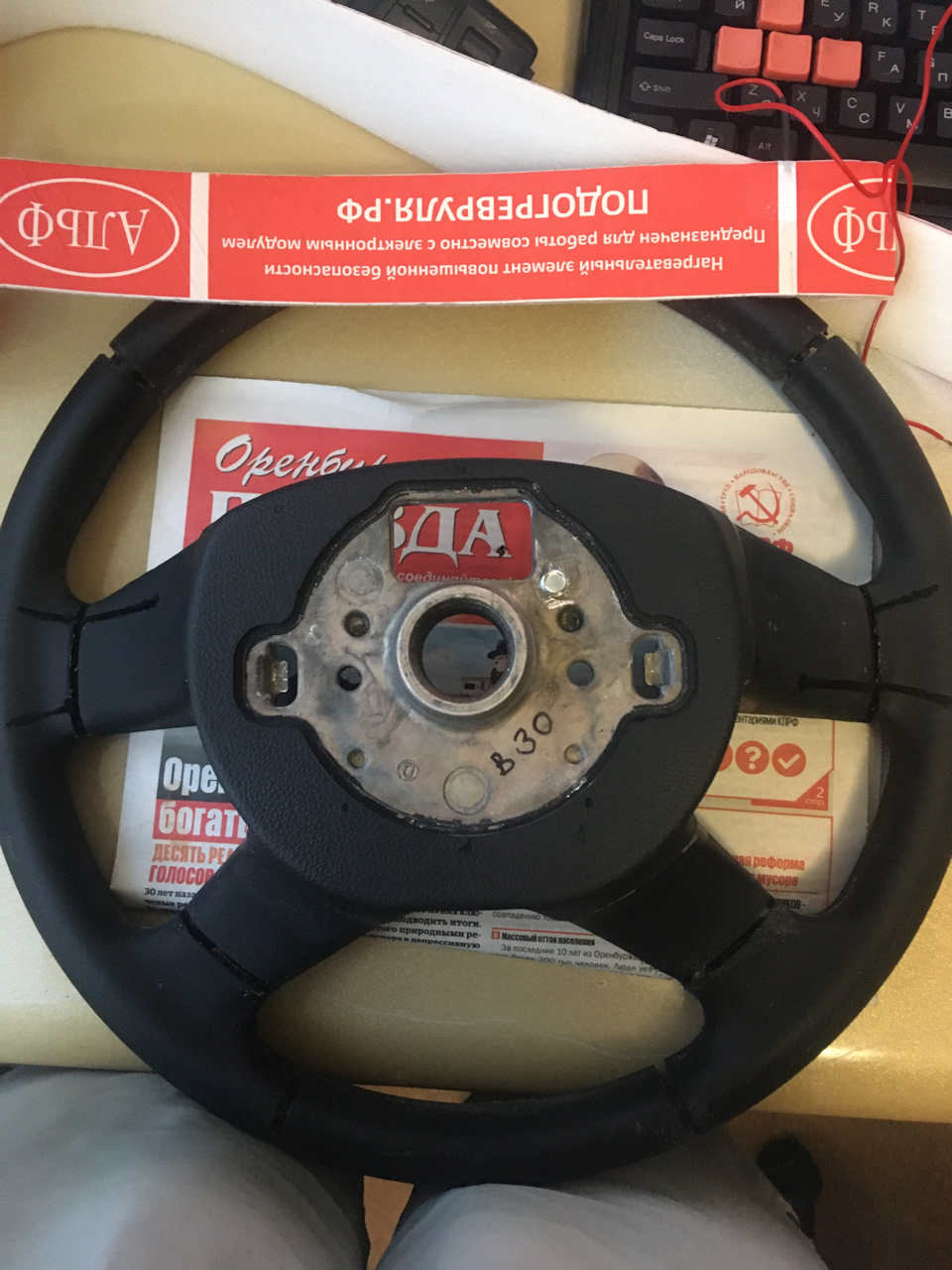

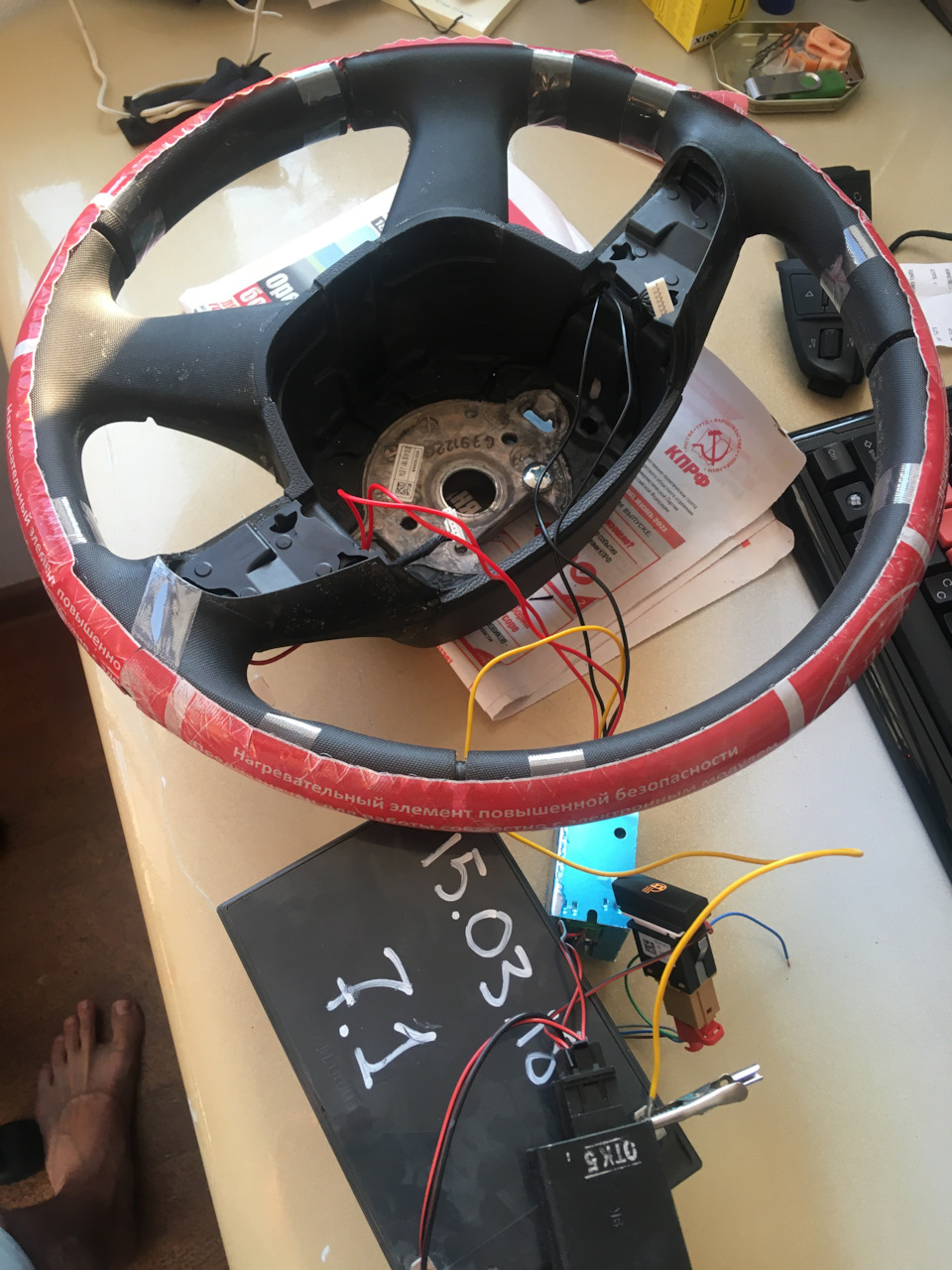

Наклеил маты по инструкции с небольшой натяжкой, сын помогал держать руль, и фиксировал скотчем в нескольких местах.
Сразу хотел использовать переделанную штатную кнопку парктроника без фиксации VAG 1Z0 919 281 BREH (разъем для кнопки VAG 4D0 971 636 B), поэтому нашел схему подключения через импульсное реле 23.3777 (для задних противотуманных фонарей ВАЗ, колодка AX-340-6):
До сшивания новой оплетки руля, протестировал рабочую схему.

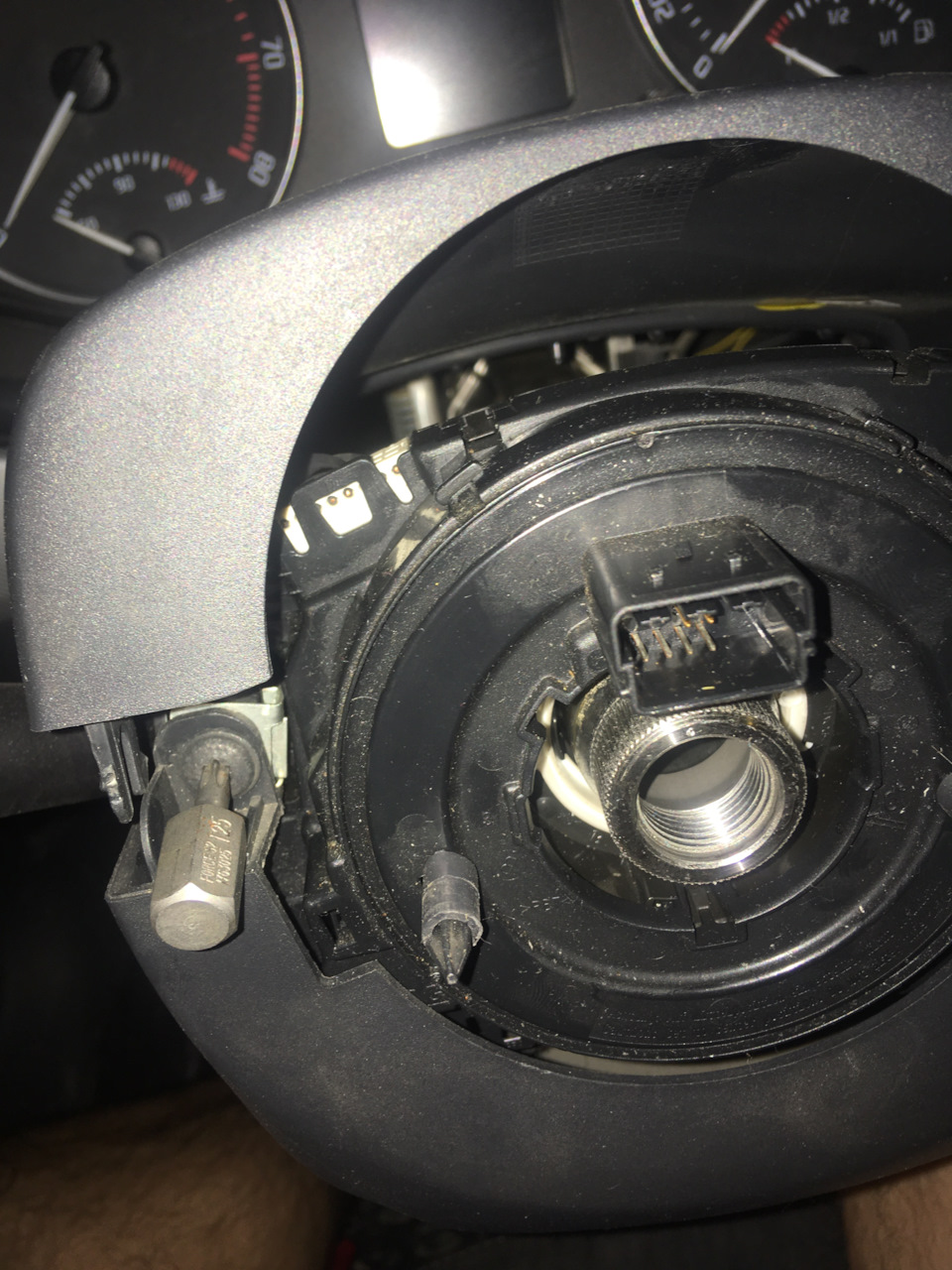

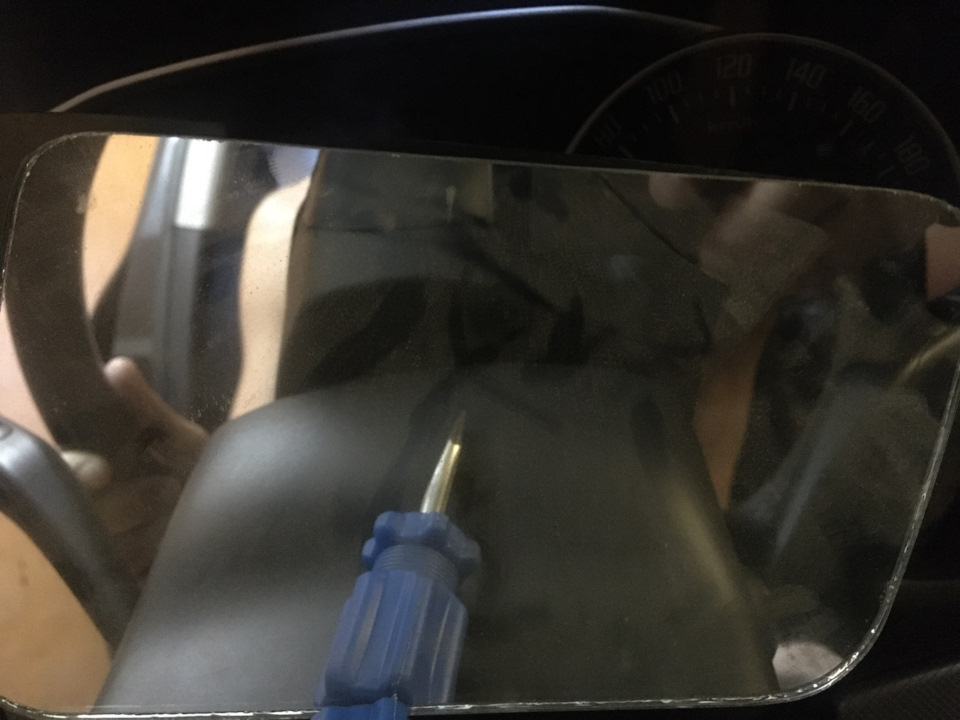

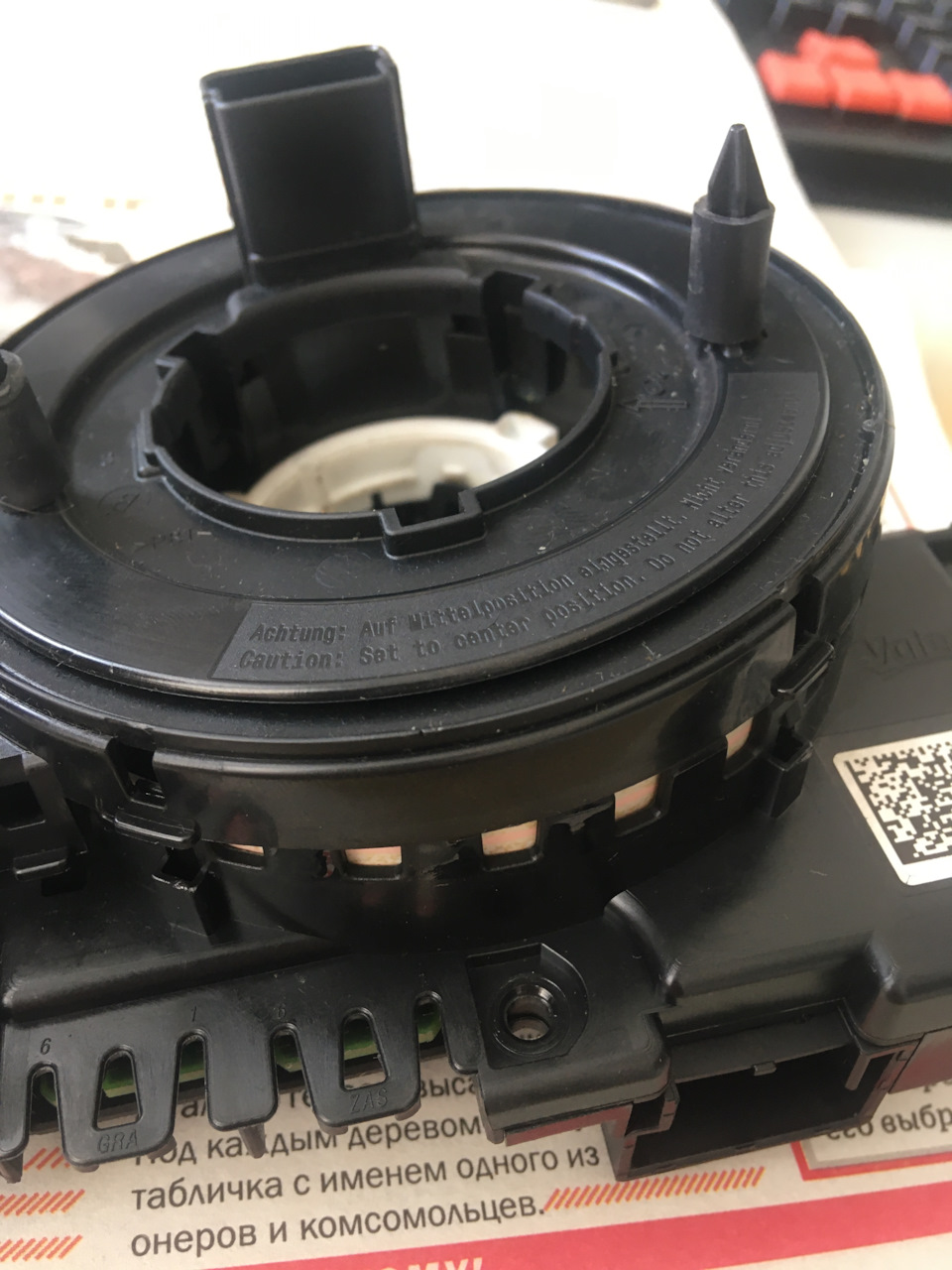

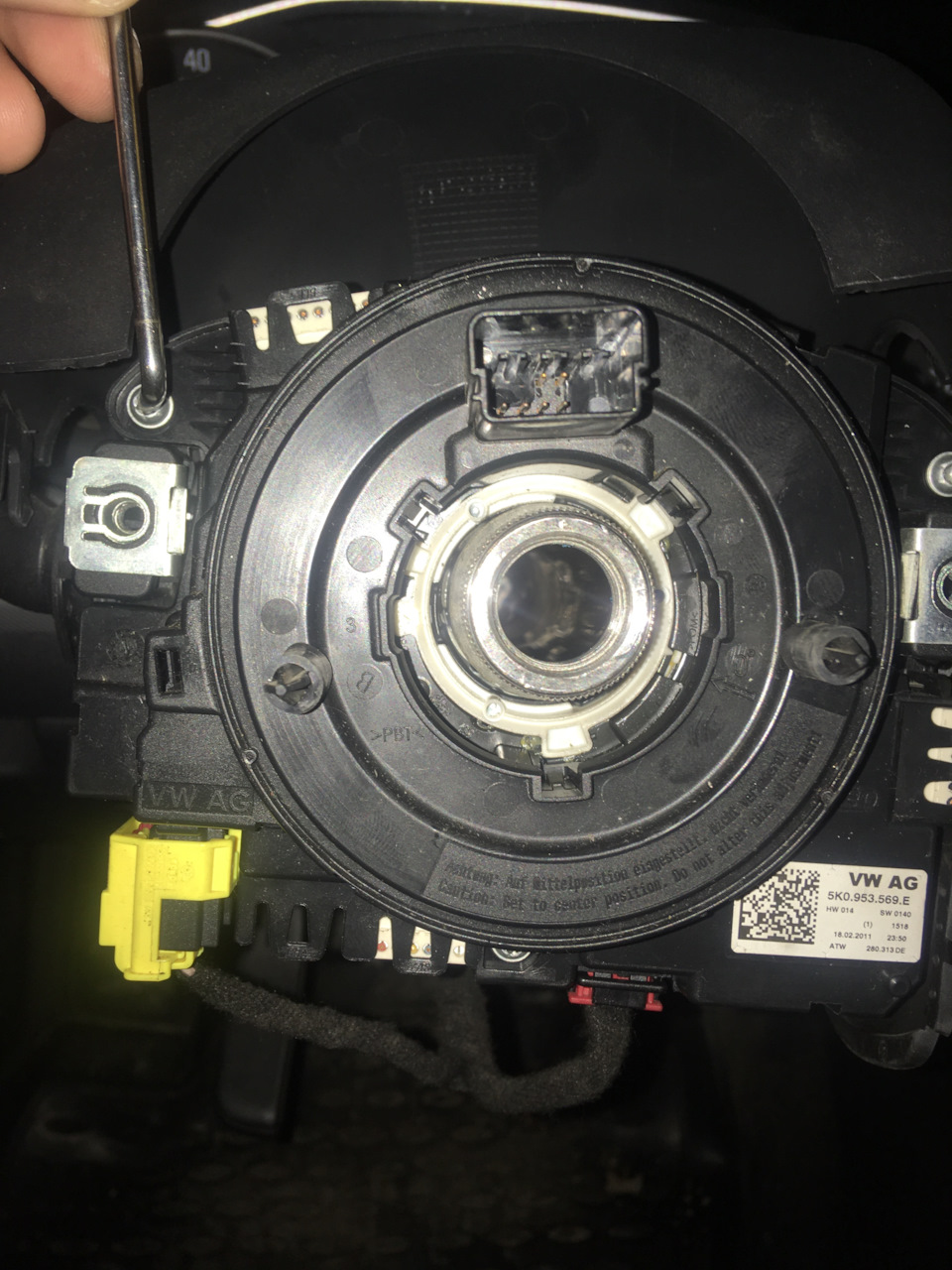

Приступил к подготовке подрулевого блока. Отщелкнул верхнюю часть кожуха руля, открутил два торкса Т25 спереди и один снизу нижней части кожуха.
Открутил три маленьких торкса подрулевого блока.
Отключил разъемы со всех сторон блока, два из которых с фиксаторами.

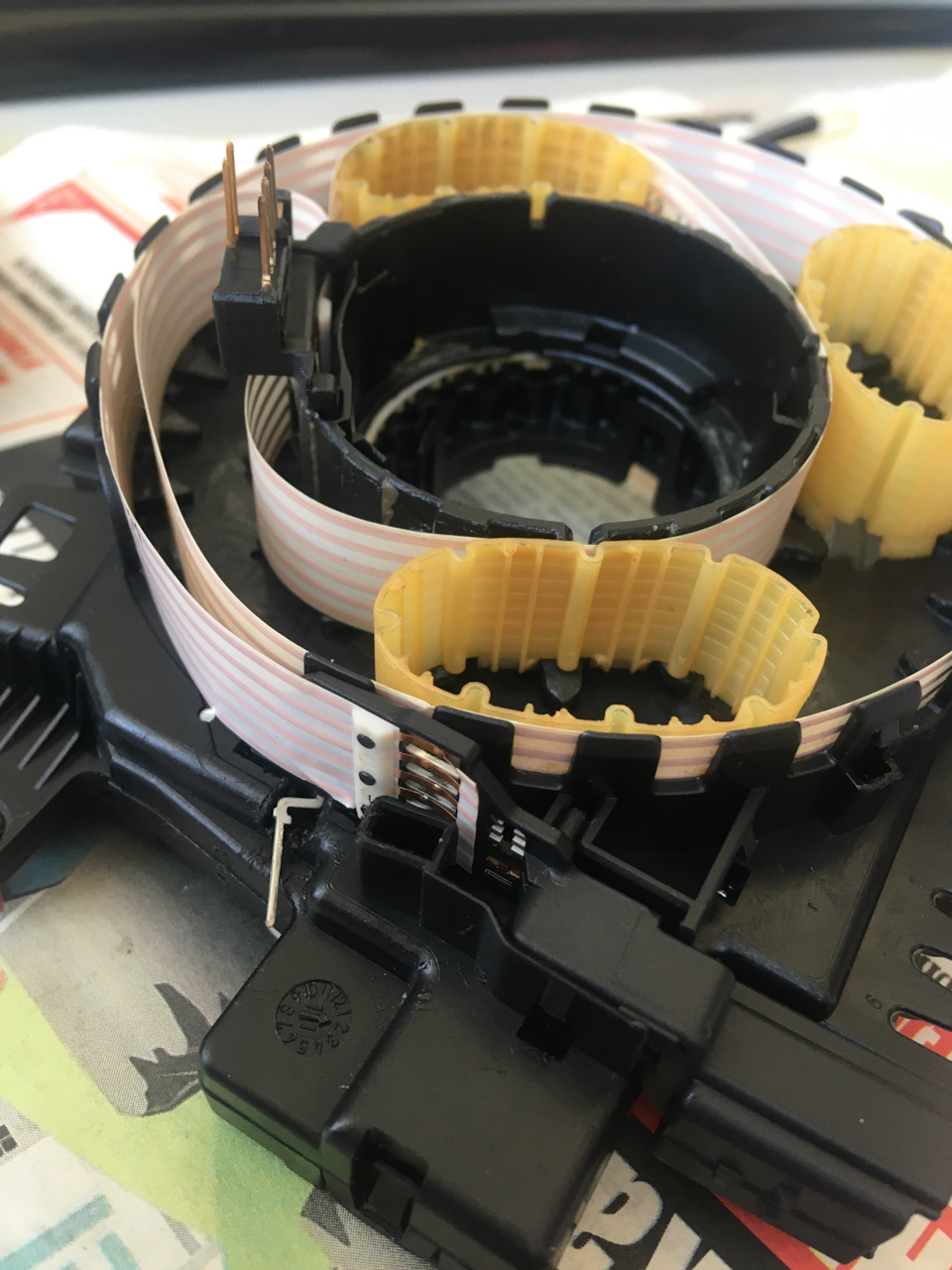

Приступил к разборке подрулевого блока. Чтобы добраться до шлейфа открутил сзади 3 супермелких торкса.

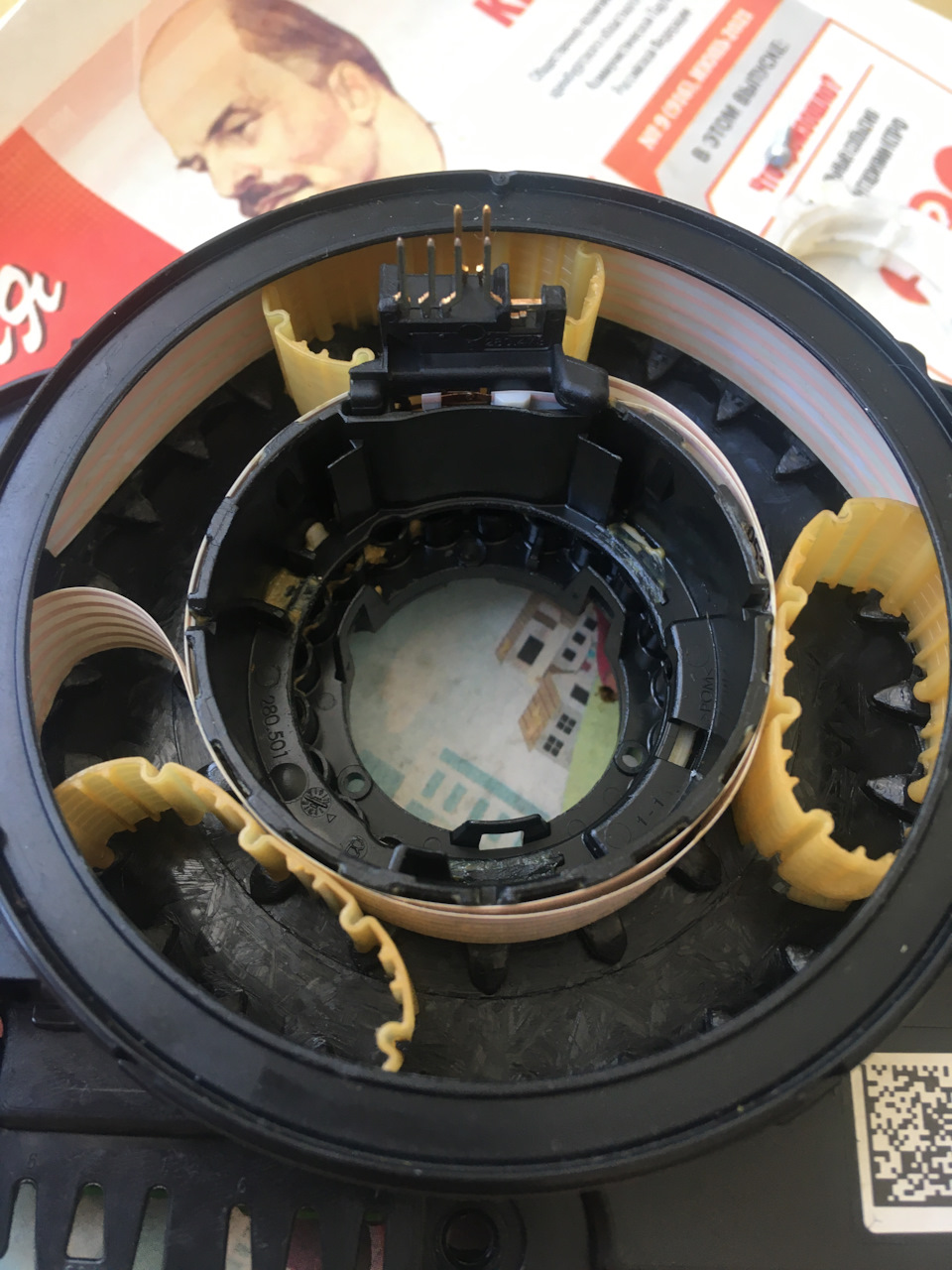

Отжал защелки белого кольца и затем черной верхней крышки и крышки шлейфа.

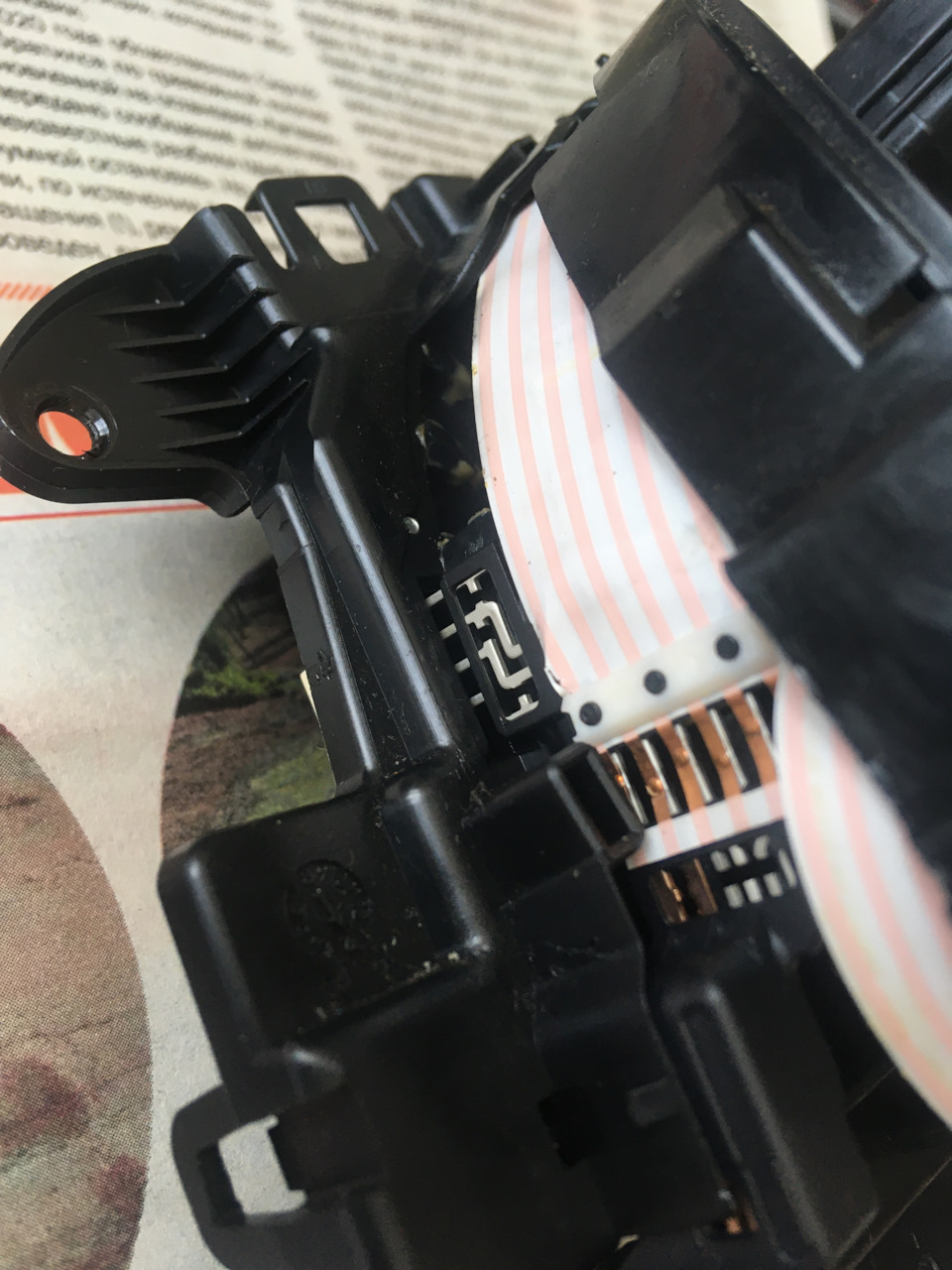

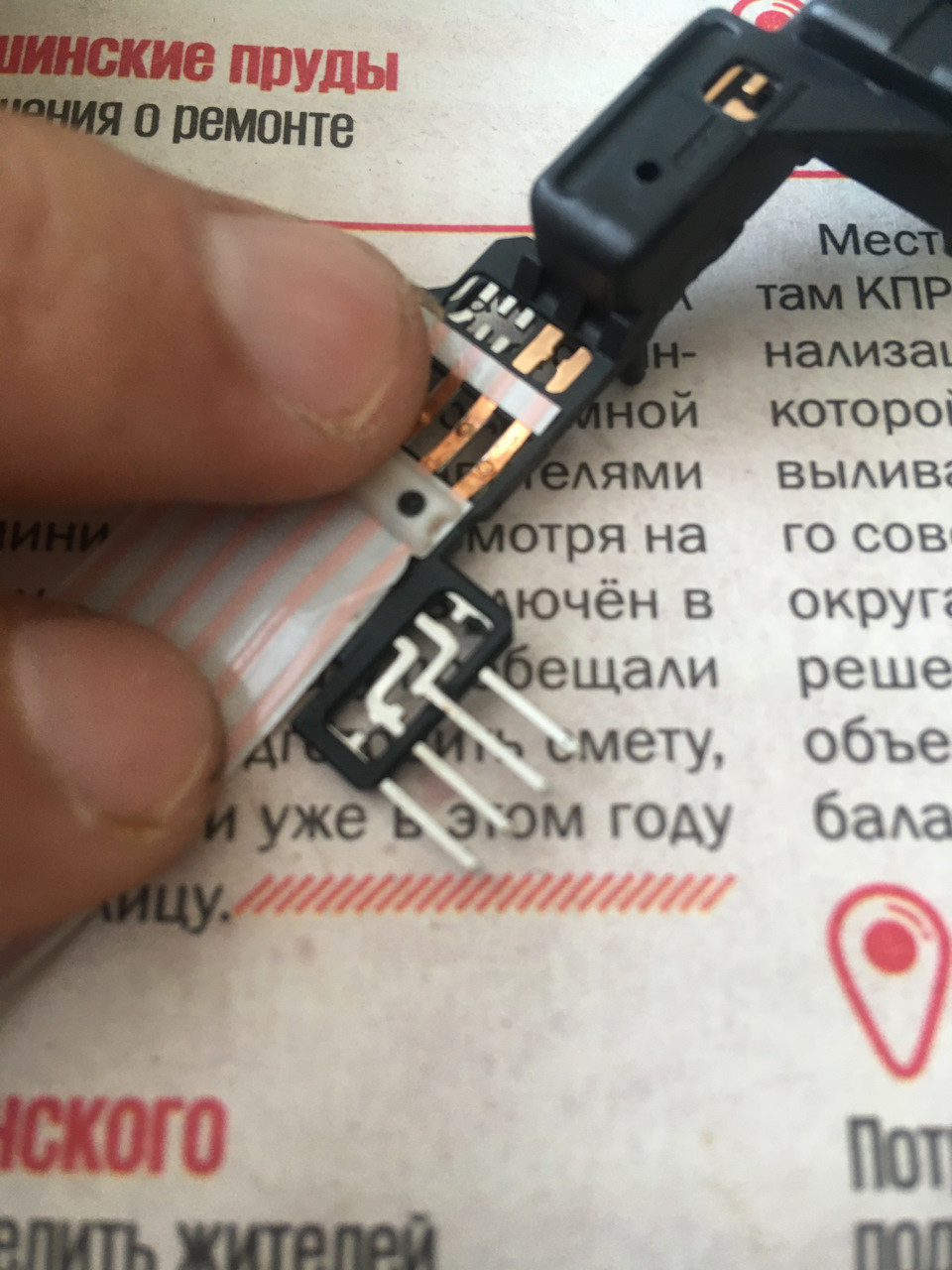

Здесь вынул край шлейфа из разъема на плате, слегка приподняв, выгнул незадействованный второй пин шлейфа
Подрезал корпус для выноса пина наружу.
После сборки выяснилось, что манипуляциями сбил центр вращения, но потом нашел на драйве правильное положение: нужно намотать шлейф 1,5 оборота и расположить успокоители на расстоянии 120 градусов, центр — 2,4 оборота влево и 2,4 право.
После сборки подрулевого блока обязательно проверить свободное полное вращение влево и вправо.
Массу нагревательных элементов замкнул на рулевом колесе на болт М6, просверлил…
Какие бывают подогревы для руля и как установить самому
..Для тех, кто хочет все знать и любит все делать своими руками..
(если не собираетесь ставить самостоятельно, читать не нужно. Просто обратитесь в установочные центры)
Типы подогревов руля, или как сделать своими руками
красуговая намотка
Самый простой способ, который приходит в голову, при изготовлении теплого руля, взять проволоку или провод и намотать вокруг обода руля.
Проволока, являясь проводником, при прохождении через нее тока, начинает греться и отдавать тепло. Но какую проволоку или провод выбрать? Вариантов материала много, но неименными остаются базовые физические параметры теплоотдачи.
12В напряжение бортовой сети автомобиля
40-50Вт это оптимальная мощность теплоотдачи, при которой рукам комфортно. Следует заметить, что при такой мощности динамика отдачи тепла следующая: примерно через 30-40 секунд холодный руль ощутимо теплеет, а к концу второй минуты выходит на температуру 45-50 градусов, которая комфортна для рук. Относительно дальнейшего перегрева можно не опасаться, так как на этой границе температур рассеиваемая мощность сравняется с потребляемой мощностью и больше вырасти не может.
Если вернуться к расчетам, то зная мощность и напряжение можно посчитать ток цепи:
I=P/U, т.е. в нашем случае
I=4A
Много это или мало? К этому вернемся позже, когда дойдем до подключения.
Но зато опять по формуле из школьных учебников можно рассчитать сопротивление цепи:
Сколько понадобится греющего провода?
Длина окружности руля около 110-120см, т.е. при шаге витка в 2см, нам понадобится 60 витков. Обхват руля, т.е. длина одного витка около 10см, т.о. в грубом приближении нам нужно 5-6 метров греющего провода.
К чему все эти физические расчеты? К тому, что бы правильно выбрать греющий провод
Вариантов несколько:
Тонкая медная проволока.
Найти ее достаточно просто и с ее помощью можно почти бесплатно сделать обогрев рулевого колеса.. Можно снять изоляцию с многожильного бытового электро провода и вытащить одну жилу или купить в магазине радиодеталей. Но, не зная точного сечения каждой нити в проводе легко прогадать в теплоотдаче. Самый простой способ проверить намотать эти же 5-6м на черенок от лопаты с шагом 2 см, подключить от аккумулятора и через 1-2 попробовать тактильно. Если греет слишком сильно, то сечение большое. В этом случае можно попробовать намотать с меньшим шагом (например 1 см) и проверить. Но нужно иметь ввиду, что длина возрастет обратно пропорционально шагу (в нашем случае будет 10-12м). Если же греет слабо, то наоборот нужно сделать шаг витка больше.
Медной проволоке можно отдать первое место по простоте и дешевизне, но не по надежности.
Первый ее главный недостаток, в том, что медь в контакте с кислородом окисляется. Многие автоэлектрики сталкивались с прогнившей проводкой в автомобиле. И это бывает не только в совсем древних автомобилях, а на машинах которым едва исполнилось 10 лет. Для кого-то 10 лет это уже древний автомобиль, но проводка там в косе и в ПВХ изоляции. А на руле одна тонкая нить (толщина медной проволоки будет несколько сотых долей миллиметра), которая даже под кожаной оплеткой будет местами контактировать с кислородом, просто потому, что натуральная кожа это дышащий материал. В общем, практика показывает, что такие рули долго не живут и более надежна нихромовая нить.
Нихромовая проволока.
И это более предпочтительный материал, т.к. он не окисляется и обладает большим удельным сопротивлением. Большее удельное сопротивление значит, что для получения нужных параметров нам нужен будет нихром большего сечения чем медная проволока, а значит и более прочный. Для получения нужных электрических характеристик понадобится нихромовая проволока сечением 0.5-1 мм2.
А дальше принцип как у меди, мотаем по ободу с нужным шагом.
Из минусов этого варианта стоит указать то, что нихром нужного сечения малым метражом найти сложнее, чем медь, и второй недостаток, это большая толщина. Дело в том, что при последующей перетяжке в кожу, проволока диаметром 1 мм будет проступать из-под кожи. Поэтому используйте этот вариант, если Вам «не до эстетики» или не забудьте сделать канавки (подробнее смотрите далее) либо используйте подложку под кожу.
Следующий вариант – достать греющий провод из нагревательного элемента подогрева сидения.
Он туда вшит обычной нитью и распоров ее, можно легко достать греющий провод и также намотать его на обод руля.
Но в этом случае мы получим провод в ПВХ изоляции толщиной 1.5-2мм, что хорошо с точки зрения надежности, но очень усложняет работу по перетяжке в кожу. Единственное решение вырезать аккуратно канавки в руле (что само по себе уже достаточно трудоемко), уложить в них греющий провод и заполнить оставшиеся неровности герметиком либо эластичной шпаклевкой. Можете выбрать этот вариант, если Вы упорный по природе и у Вас много свободного времени.
Все, что описано выше, это различные вариации круговой намотки греющего провода. Далее принципиально иные типы греющих элементов.
Второй тип подогрева рулевого колеса это подогрев на основе углеродной ленты
Вообще углеволокно и углеродная ткань это хороший современный материал, и в сочетании с эпоксидными составами из нее получаются легкие, прочные и красивые детали. Но, электротехнические характеристики углеродной ленты весьма специфичны. Первое, на что есть смысл обратить внимание это на толщину (обычно около 1мм). На самом деле с точки зрения монтажа под кожаную оплетку 1мм это очень много. Т.е. если руль был в коже, даже если машина новая эту оплетку придется выкинуть, т.к. она уже не сойдется. И мастеру по коже придется приложить большие усилия, чтобы придать правильную округлую форму рулю после монтажа таких лент.
И есть еще второй серьезный недостаток – низкое сопротивление углеволокна. В автомобиле низкое сопротивление означает высокий ток. Почему это плохо будет понятно дальше, при разборе вариантов подключения, но можно добавить, что это делает не возможным использование данного типа греющего элемента с электронными блоками подогрева руля (токовыми трансформаторами) снижающими нагрузку на подрулевой элемент (улитку). А такое снижение нагрузки необходимо в целях безопасности на 80% автомобилей.
Третий тип подогрева руля это готовые эластичные нагревательные элементы
Это готовое решение, требующее минимальных затрат сил и времени. Элементы идут на клейкой основе и натягиваются на руль, принимая его форму.
Они бывают разной ширины от 5 до 9см и обхватывают практически любую поверхность рулевого колеса. Толщина менее 100 микрон, поэтому если подогрев ставится на новый автомобиль с хорошей кожей на рулевом колесе, ее достаточно расплести и заплести после установки подогрева. Ничего не будет проступать. Руль с таким подогревом и без него внешне отличить не возможно. Комплектов таких много разных размеров, с электроникой и без и мы позже рассмотрим, зачем нужна эта электроника.
Подключение подогрева руля
Выбрать подогрев для руля это пол дела. Дальше нужно его подключить.
Часто возникают ситуации, когда автомобилист сделает серьезную работу по установке нагревательных элементов в руль, затянет кожаной оплеткой, неважно сам или с помощью портного, и потом, начав подключать, понимает, что не получается! Не те элементы поставил! Поэтому процесс подключения лучше начать именно с электрической части Вашего автомобиля. Все автомобили индивидуальны, и нужно понять, можно ли подключить обогрев руля именно на Вашем авто. Единственным препятствием этому может служить подрулевой элемент, в простонародье Улитка.
Раньше в машинах для передачи тока для клаксона ставили медные скользящие контакты, которые позволяли передать ток при любом положении руля.
На такие машины можно поставить любой тип подогрева руля, но беда в том, что таких машин почти не осталось. С девяностых годов автопроизводители стали добавлять в рули подушки безопасности, а после мультимедиа и круиз контроль, и понадобилось более безопасное и функциональное решение.
Все это названия основного элемента, через который производится подключение подогрева руля.
Выглядит улитка обычно так, как на фото.
Находится этот элемент непосредственно под рулем. При снятии и обратной установке улитки нельзя ее проворачивать, т.к. при установке улитке смещенной на оборот, при повороте руля лента порвется. Кроме того зачастую улитка совмещена с датчиком положения руля, и его смещение может привести к необходимости калибровки последнего.
Внутри корпуса улитки находится гибкая лента с токопроводящими дорожками. Лент может быть несколько. Часть дорожек используется для работы подушек безопасности, часть для систем мультимедиа, и часть не задействована (80% а\м). Именно эти резервные дорожки и используются для запитывания подогрева руля. Что бы подключиться к ним, используют специальные пины, которые подходят на большинство автомобилей.
Так вот, вернувшись к подключению.. нам важно, чтобы в шлейфе оказались свободные дорожки, и чем больше, тем лучше. Почему лучше много? Потому что шлейф не рассчитан на большой ток и при подаче даже нескольких ампер по одной дорожке она неминуемо начнет греться, и выйдет из строя. Поэтому есть 2 способа выйти из этой ситуации. Первый – пропустить ток сразу по нескольким дорожкам, распределив тепло по площади, либо второй способ – понизить ток с помощью электронного модуля подогрева руля.
Для одной типовой дорожки шириной около 1мм безопасным считается ток до 1А.
Таким образом, если мы хотим подать 4А, а именно такой ток мы изначально рассчитали, нужен для питания подогрева руля, нам нужно 4 дорожки на +12В и 4 дорожки на минус. На многих машинах на рулевом валу есть хорошая масса и минус можно взять с нее. В этом случае будет достаточно просто 4 свободных дорожки. Проблема в том, что они есть на 10-20% автомобилей. На других одна, две, или, бывает вообще нет. И в этом случае нужно использовать комплекты обогрева руля с электроникой.
Электронный модуль подогрева руля
Блок управления или электронный модуль для обогрева рулевого колеса это повышающий преобразователь напряжения, задача которого снизить нагрузку на подрулевой шлейф (улитку) и защитить ее от перегрева. Дело в том, что тонкие проводники шлейфа руля греются при прохождении высокого тока (а не напряжения!). И лучший способ понизить этот ток без потери мощности это повысить напряжение, подаваемое на руль.
На практике, подымая напряжение с 12-14В до 33-33В, ток снижается пропорционально примерно в 2,5 раза. Это позволяет не опасаться за перегрев тонкого токопроводящего шлейфа в руле автомобиля.
Есть много разных типов таких модулей, отличаются они мощность, корпусом (металл пластик), наличием регулировки и надежностью. Вы можете самостоятельно найти подобное решение на АлиЭкспресс или в магазинах электроники. Главные критерии – это должен быть преобразователь постоянного напряжения 12-15В в более высокое 33-36В, с мощностью не менее 50Вт. Обратите внимание, что нельзя подключить такой преобразователь напряжения со стандартным (низкоомным ) нагревательным элементам – эффект будет обратным ток возрастет. Для подобных преобразователей напряжений нужны специальные нагревательные элементы с сопротивлением порядка 25-40 (Ом)
Получившаяся электрическая цепь никак не пересекается со штатной информационной шиной автомобиля и поэтому не требует никакой адаптации не зависимо от того простой автомобиль или «навороченный» в плане электроники.
Подключение к питанию должно производиться через цепь зажигания. Необходимо проверить, что питание пропадает при выключении и засыпании автомобиля. Использование предохранителя при подключении обязательно!
Для полной установки подогрева руля на Ваш автомобиль понадобятся навыки электрика и портного. Ниже можно прочитать про основные действия электрика при подключении. Перетяжка рулевого колеса в кожу это отдельная история, которая шире рамок этой статьи и мы ей пока опустим.
Весь процесс подключения подогрева руля выглядит примерно следующим образом:
— Снимается клемма с аккумулятора. В некоторых машинах их 2. Нужно понимать, что при этом могут сбиться некоторые настройки, например мультимедиа и время.
— Перед снятием руля нужно проверить, что колеса автомобиля стоят прямо. Далее, снимается крышка клаксона. Как правила по бокам или снизу в руле есть технологические отверстия. Через них откручиваются винты или шлицевой отверткой отжимаются спицы. Реже (например, на Land Rover) нужно за эти спицы потянуть (такой крючок легко изготовить, загнув конец спицы).
С обратной стороны подушки безопасности будет разъем желтого цвета, и чтобы отсоединить его от пиропатрона, нужно сначала поднять тонкой шлицевой отверткой на нем стопор. Сам айрбэг лучше отложить в сторону, патроном вниз. Если Вы отсоедините подушку безопасности, не сняв предварительно клемму аккумулятора, в память автомобиля запишется ошибка и на панели приборов появится оранжевый символ. На части машин эта ошибка может исчезнуть сама, но в большинстве случаев стирается через лаунч или автомобильный компьютер.
— Отсоединив все разъемы нужно открутить центральную гайку или болт. Иногда она закисает, и приходится приложить большое усилие. Саму гайку лучше открутить не до конца, а оставить 2-3 витка, сдернуть руль с вала и только потом открутить полностью. До снятия на стыке руля с валом на шлицах поставьте метку, чтобы при установке руль не стал криво.
— Сняв рулевое колесо, Вы увидите подрулевой элемент (улитку). Ее нельзя проворачивать.
— Далее руль передается на перетяжку с установкой подогрева.
— В машине нужно найти цепь зажигания, и через предохранитель подать питание на кнопку включения подогрева руля, далее на блок управления обогревом, если он предусмотрен, и в разъем с тыльной стороны улитки.
Если Вам хватило терпения, и Вы дочитали до этого текста, то наверняка поняли, что установить подогрев руля своими руками можно, но это процесс, требующий аккуратности, внимательности и свободного времени. Поэтому знайте, никогда не поздно обратиться в установочный центр в Москве, СПб, и других городах, где Вам выполнят подключение.
Стоимость работ варьируется от 9000 до 25000р в зависимости от города и автомобиля. При желании можно отдельно купить комплект для самостоятельной установки теплого руля. Цена на такие комплекты от 2000 до 6000р. Во все комплекты вложена инструкция. В разделе применяемость можно увидеть фотоотчет по установке на некоторые модели.
Подогрев руля. 2. Установка нагревательных элементов.
Пора продолжать делать подогрев руля. Остановился я на том, что нужно под штатную кожу установить нагревательные элементы, спаять и подключить их правильным образом. После чего замерить потребление этой системы.
В очередной раз снимаю руль с авто и уношу домой с целью его злостного потрошения.

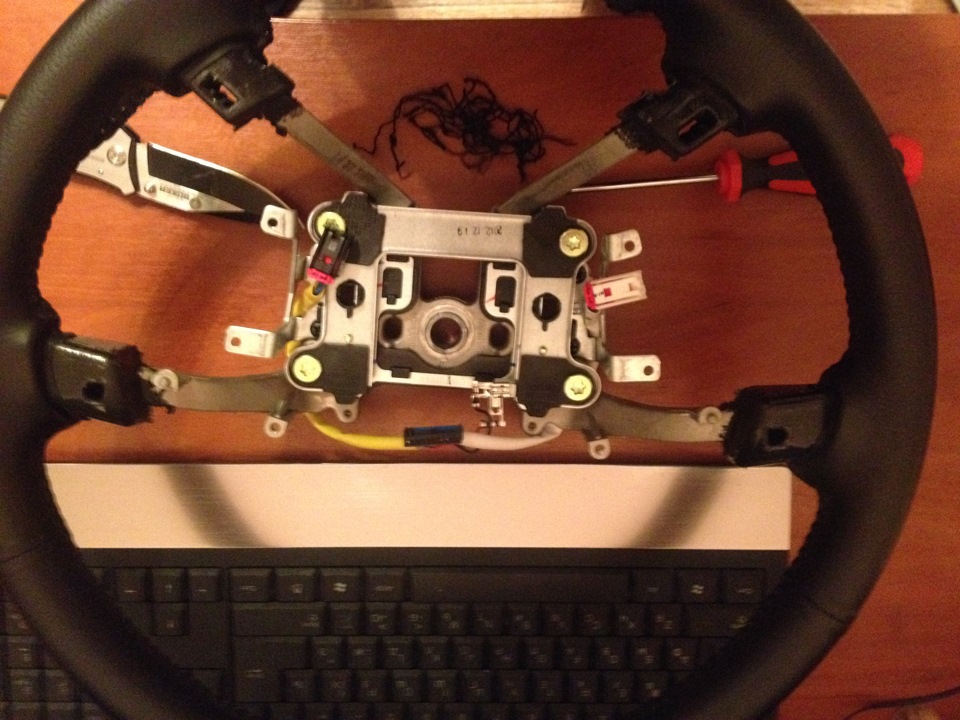

Для начала не без труда снимаю штатные серебристые накладки на руле. Снимать их необходимо, потому что они частично прижимают кожу руля.

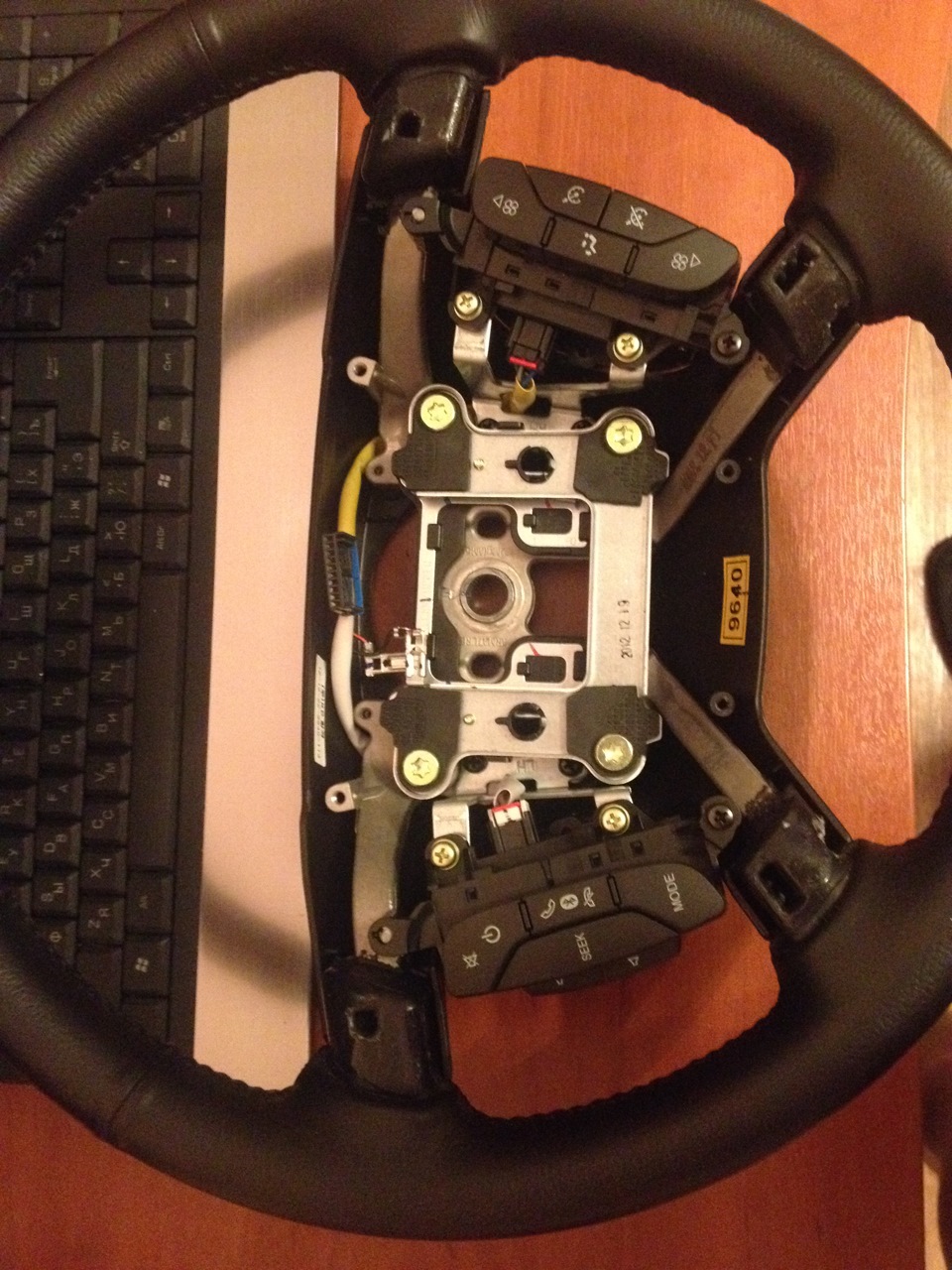

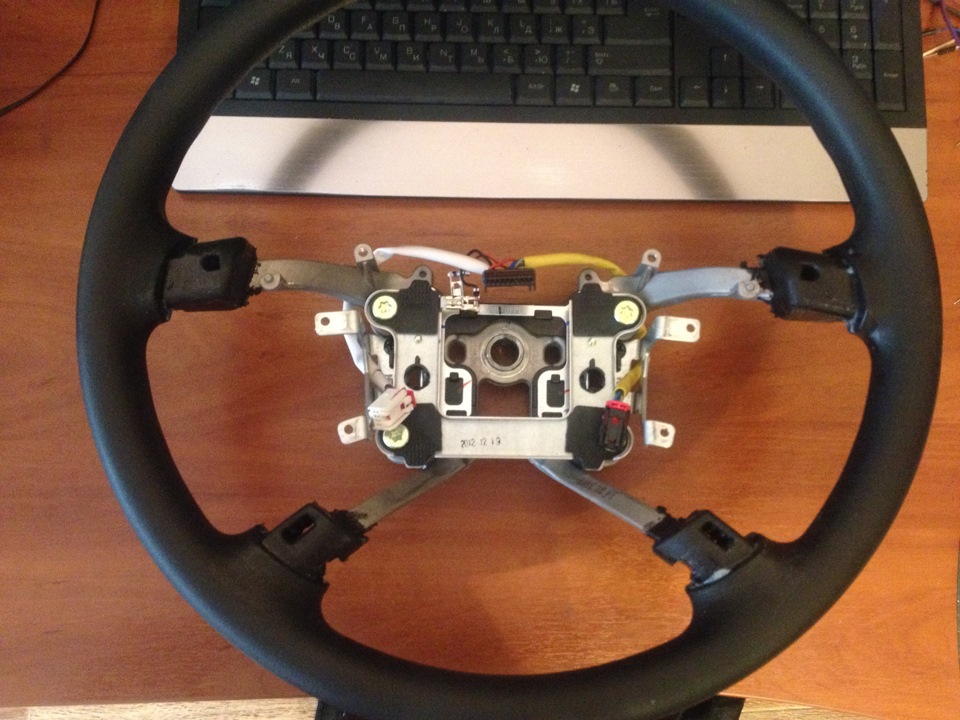

Затем нужно снять заднюю пластиковую часть руля, потому что она тоже прижимает кожу. После чего можно распарывать швы.
На лачетти швы мне больше нравились. Там вдоль стыка с обеих сторон шли строчки, которые уже стягивались ещё одной ниткой. Т.е. достаточно было распороть только центральный шов. Здесь же шов идёт ёлочкой и снимать необходимо полностью все нитки. Это в дальнейшем сделает более долгим процесс сшивания обратно.

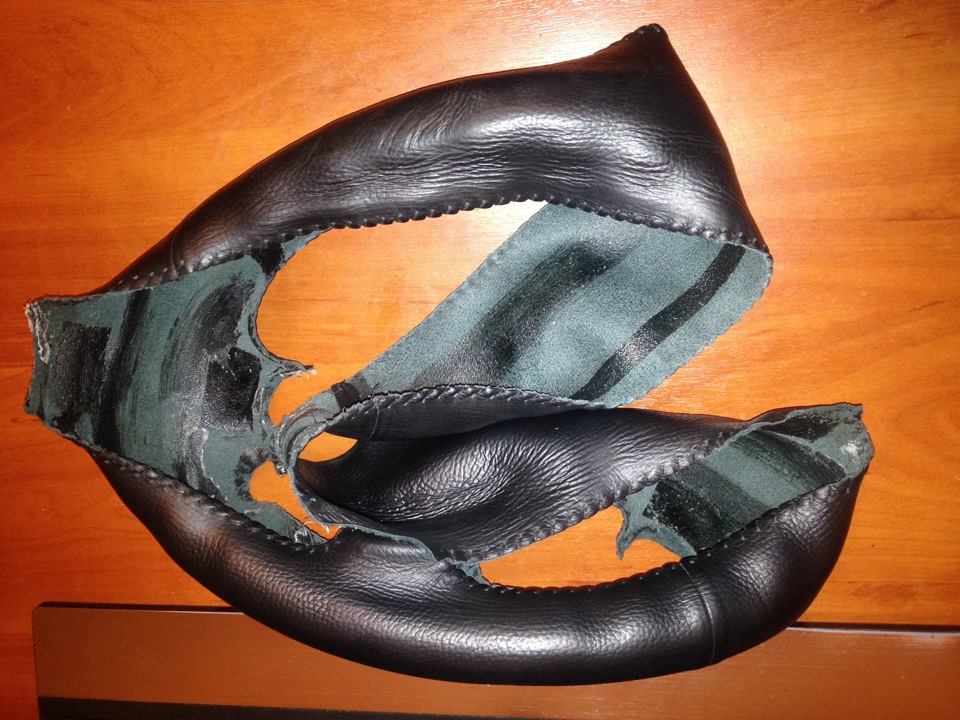

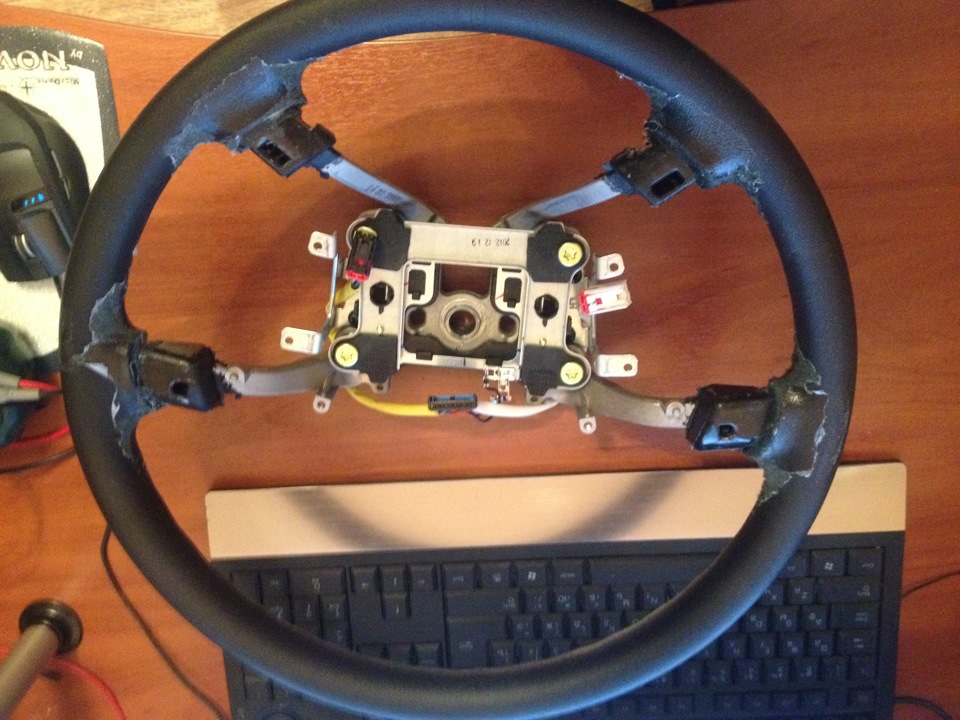

Спустя некоторое время дело готово и кожа слезает с руля.
К сожалению, она очень крепко держалась в местах перекладин, поэтому пришлось отдирать, оставив следы клея и обратной части кожи.

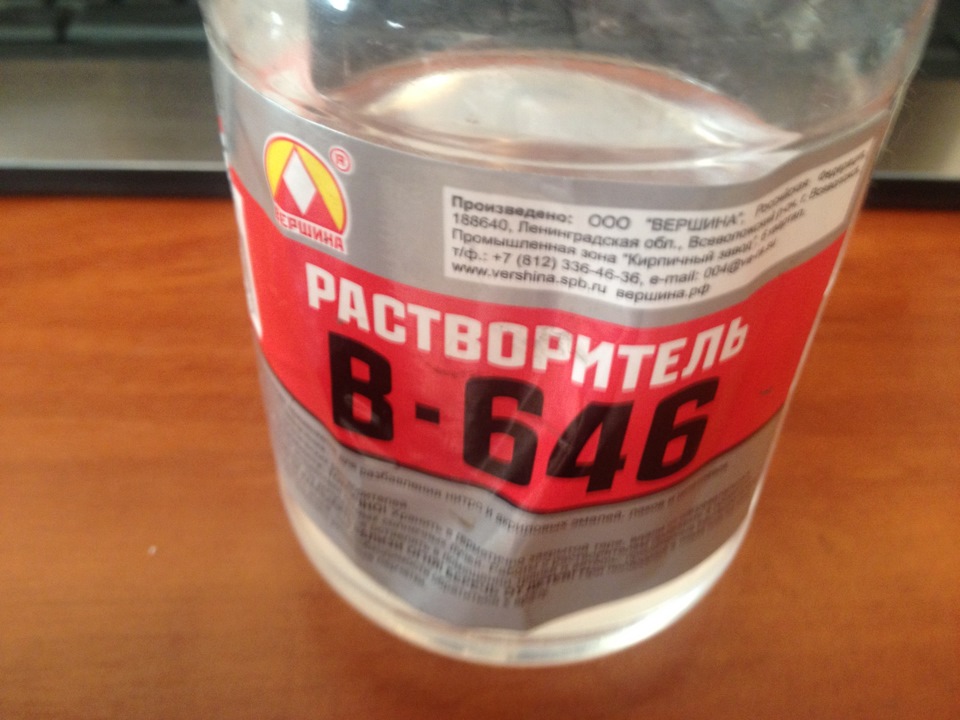

Всю эту шелуху нужно оторвать, поэтому беру свою любимую бутылочку, помогавшую мне ещё при шумоизоляции и отдирании двухстороннего скотча с крыши авто. 🙂
Итак, руль ждёт подогрева! Необходимо, помимо флюса, паяльника и прочих радиоэлектронных штук, иметь сам нагревательный элемент, медную фольгу и клей.
Теперь нужно определиться как подключать нагревательные элементы. Больше всего мощности нужно на верх руля, но без сильного дисбаланса с низом. Нагревательная лента такой ширины, что самое оптимальное клеить по 4 полоски на обод с четырёх сторон.

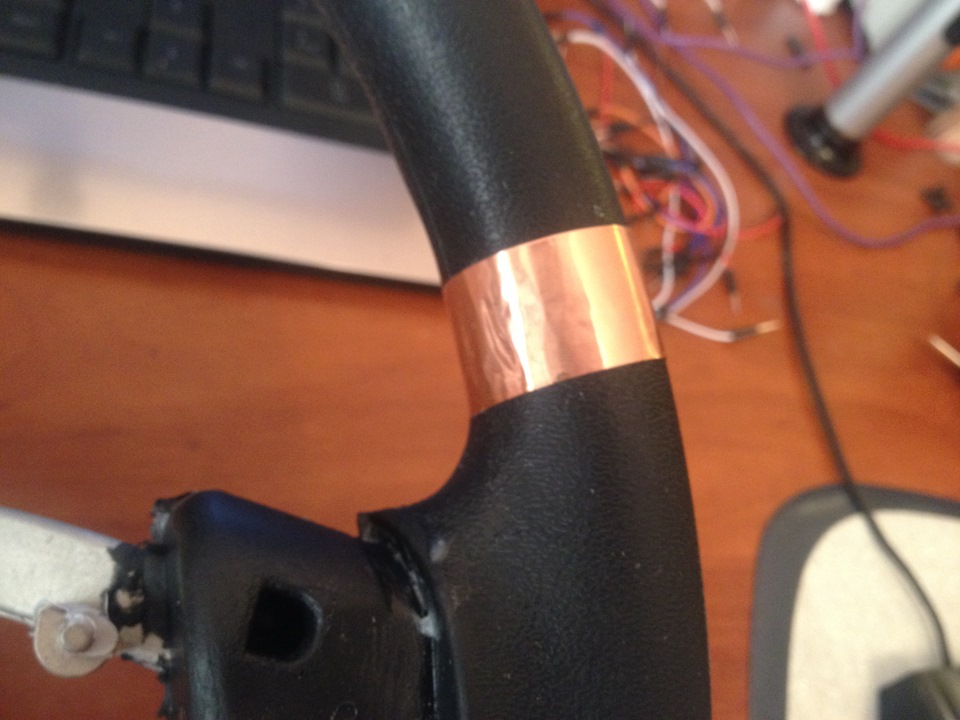

Поэтому главные точки подключения делаю по сторонам и на максимально одинаковой длине от низа и верха. Но из-за симметричности руля, там идут поперечины, которые не позволяют приклеить фольгу. Поэтому беру чуть выше, отсюда и будет чуть сильнее нагрев в верхней части руля.

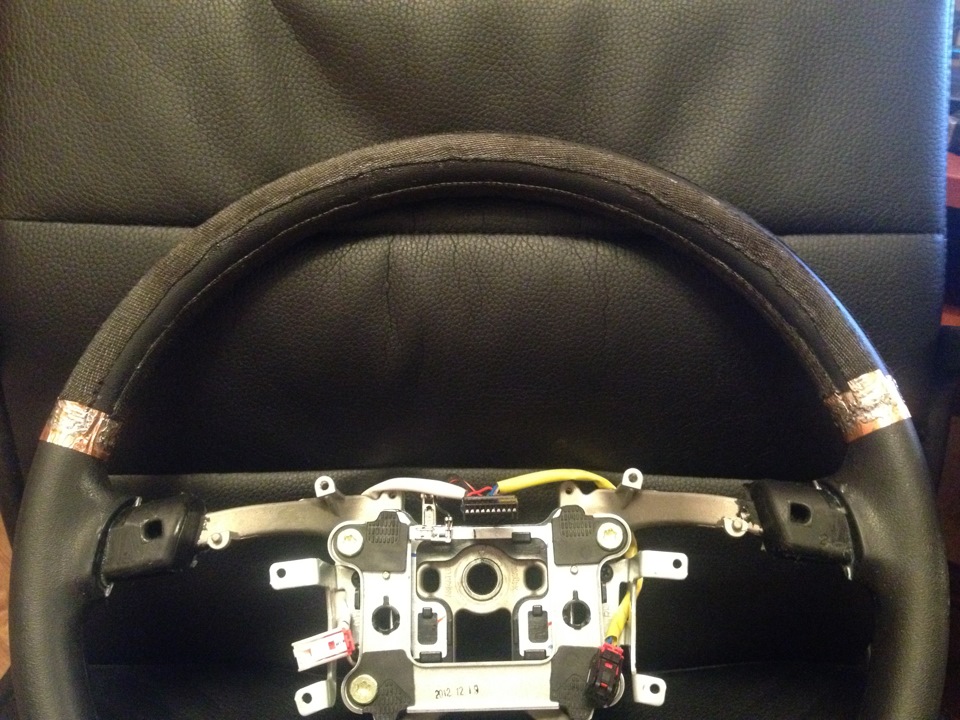

Теперь я приклеиваю нагревательные полоски с тем, чтобы они частично заходили на медную фольгу с двух сторон.

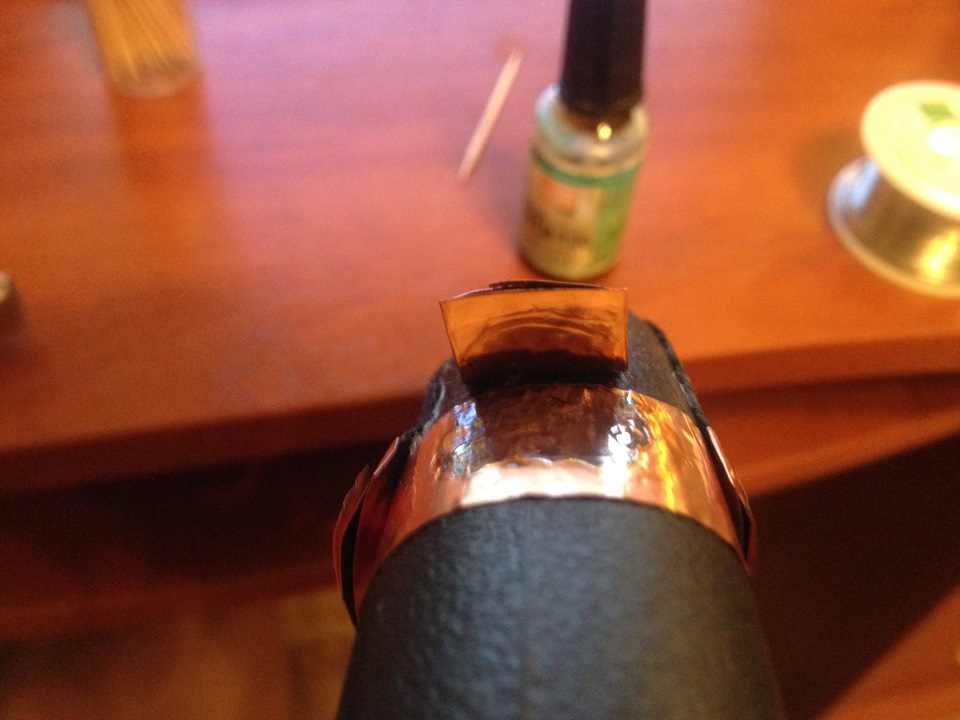

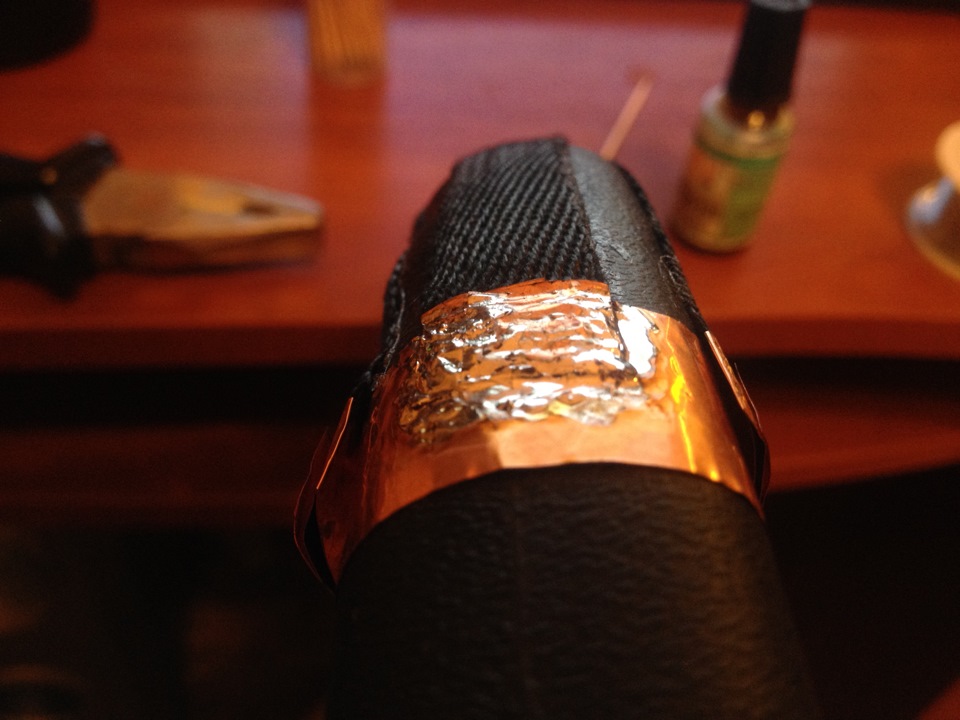

Как же теперь их соединить? Лента из углеволокна не плавится, не паяется. Значит нужно обжать концы ленты кусочками медной фольги, а уж медь к меди припаяется всегда.
Таким же образом поступаю со всеми соединениями. В результате образуется четыре параллельно подключенные нагревательные полоски.

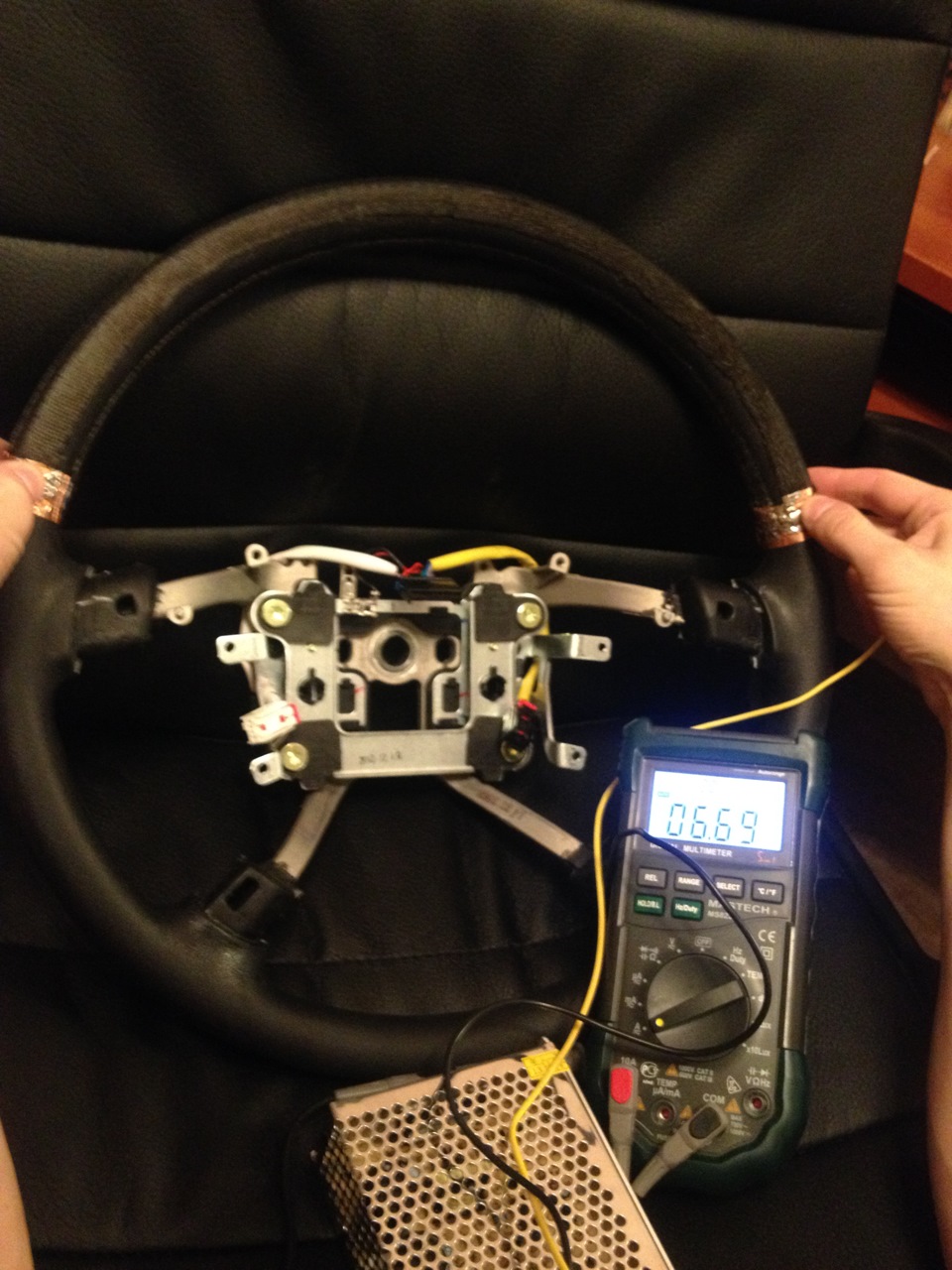

Перед тем, как делать низ, проверяю потребление на +12 вольтах, да и вообще работоспособность всей этой фигни.
Через 15 секунд уже горячо. И да, сила тока жрётся неслабая. Конечно, при
13V чуть поменьше будет, но всё же.
Грубо говоря, 7А. В каптиве в улитке свободно минимум 4 жилы. А значит обогрев только верхней части руля можно пускать через улитку без всяких ухищрений и тупо через кнопку с фиксацией.
Но мне этого мало, планы чуть грандиознее.
Ах, да, толщина нагревательного элемента небольшая, так что эластичная кожа вполне должна встать на место. В случае чего её можно замочить на час в воде.
