Реле «незабудка» АвтоРсвет / Автоматическое реле света
Реле предназначено для автоматического включения и выключения какой либо нагрузки в автомобиле при запуске и глушении двигателя соответственно. При подключении к световым приборам, соединение данного реле производится через штатные переключатели света.
Реле АвтоРсвет можно применять для:
Особенности реле АвтоРсвет:
Аргументы ЗА:
Технические характеристики:
* Условно, это время, в течение которого происходит плавное включение лампы от мин. до макс. (значения) яркости, т.е. время выхода на рабочий режим.
Видео работы реле:
Реле контролирует напряжение в бортовой сети автомобиля и включает контакты автоматически при повышении напряжения в бортовой сети автомобиля если был включен штатный переключатель света. При выходе из строя генератора и падении напряжения на АКБ ниже
13.0 вольт реле выключит подключенную к нему нагрузку (только в режиме №1).

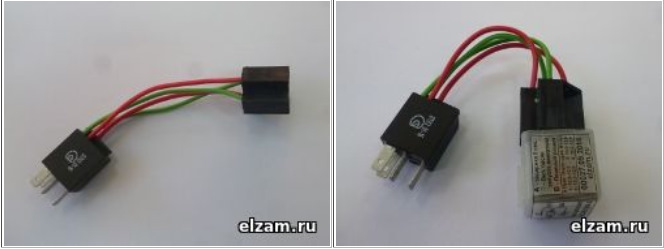

Внешний вид и схема подключения реле автоРсвет
Такое реле по умолчанию подходит на ограниченный список автомобилей, в основном на автомобили российского производства
Простая «Незабудка»
Привет всем! Я хотя и не страдаю забывчивостью, но всё же иногда забываю включить ближний свет. Поэтому решил дополнить цепь включения ближнего света фар «Незабудкой», простой в изготовлении и установке. Хочу сразу предупредить, что данное устройство есть смысл устанавливать только в том случае, если блок переключателей «габариты, ближний свет» переделан и оба переключателя действуют независимо друг от друга. Схема устройства показана на рис.1.

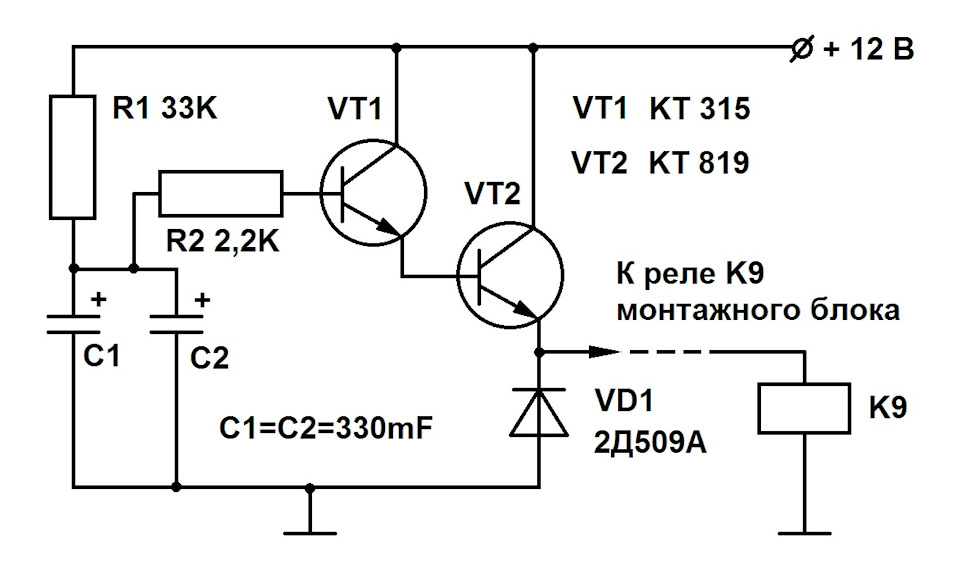

Применение эмиттерного повторителя позволяет обойтись без дополнительного реле, подавая напряжение сразу на реле К9 монтажного блока. Вместо транзистора КТ 819 можно использовать КТ 817, КТ 825 и др. n-p-n проводимости с током коллектора не менее 2-3 А (с запасом). Транзисторы КТ 819 и КТ 825 можно устанавливать без радиаторов, а на КТ 817 надо бы навесить небольшой теплоотвод. Если удастся подобрать КТ 825 с коэффициентом усиления более 3000, транзистор VТ1 и резистор R2 можно исключить. Нет особой необходимости и в диоде VD1, так как сброс напряжения на катушке реле происходит в течение 1-2 с и ЭДС самоиндукции практически равна нулю. Длительность задержки зависит от параметров RC цепочки (R1, C1+C2). Удобнее, конечно, варьировать величиной R1. При указанных на схеме номиналах задержка включения реле составляет 13-15 с. Вместо двух конденсаторов можно поставить один, близкий к суммарной ёмкости С1, С2. На рис. 2 показана плата, а на рис. 3 – уже собранное и помещенное в корпус устройство.
Реле Незабудка-3-24В автоматическое включение ближнего света ПТФ ходовых огней
 |  |  |
Цена руб.
Комплект поставки реле НЕЗАБУДКА-3-24V
| Наименование | Кол-во |
| Реле «НЕЗАБУДКА-3-24V» | 1 шт |
| Инструкция, схема подключения | 1 шт |
| Кронштейн крепления | 1 шт |
| Упаковка | 1 шт |
| ИТОГО | 4 шт |
Технические характеристики реле НЕЗАБУДКА-3-24V
| Наименование параметра | Значение |
| Напряжение бортовой сети автомобиля | 8-16 В |
| Ток коммутации контактов | не более 20 А |
| Ток потребления устройством в активном режиме (контакты замкнуты) | не более 80 мА |
| Ток потребления в ждущем режиме | не более 7 мА |
| Вид климатического исполнения | влагозащитный |
| Тип корпуса | Пластик |
| Масса | 47 гр. |
ВНИМАНИЕ: Реле предназначено для автоматического включения Внешних ДХО, на некоторых марках авто можно использовать для подключения к Ближнему свету, ПТФ. перед покупкой убедитесь что для вашего авто подойдет реле (на форуме нашего сайта или в сети интернет).
Реле незабудка-3 в режиме плавного розжига издает посторонние звуки, существует бесшумное реле Незабудка-5)
1. Реле работает 100% в соответствии со схемой приведенной ниже;
2. Реле замыкает контакты при напряжении борт сети 26,6 В, размыкает при 26,0 В или порог включения можно поменять на 26,0 и 25,6 В (напряжения заведенного двигателя 27,8 В, заглушенного 26,0 В)
3. Реле не работает если у вас неисправен генератор или не дает заряд если включены все приборы (ваз 2107 и др. авто со слабым генератором, для таких авто лучше использовать контроллер ДХО-3).
Набор функций реле НЕЗАБУДКА-3-12V
– Функция плавного розжига ламп ближнего света 3 сек;
– Не требует вмешательства в электропроводку;
– Функция задержки включения 5 сек (программируется);
– Реле включает ДХО, ближний свет или ПТФ, когда двигатель заведен;
– 2 порога напряжения срабатывания 26,6 В и 25,6В (по умолчанию 26,6);
– Реле замыкает контакты по заданной программе даже если переключатель ближнего света или ДХО ВЫКЛЮЧЕН;
Описание работы устройства реле НЕЗАБУДКА-3-24V
Описание программ:
Инструкция по программированию реле НЕЗАБУДКА-3-24V
ВНИМАНИЕ! программирование не доступно на заведенном двигателе (при напряжении борт сети выше 13,0 В).
Схема подключения реле НЕЗАБУДКА-3-24V

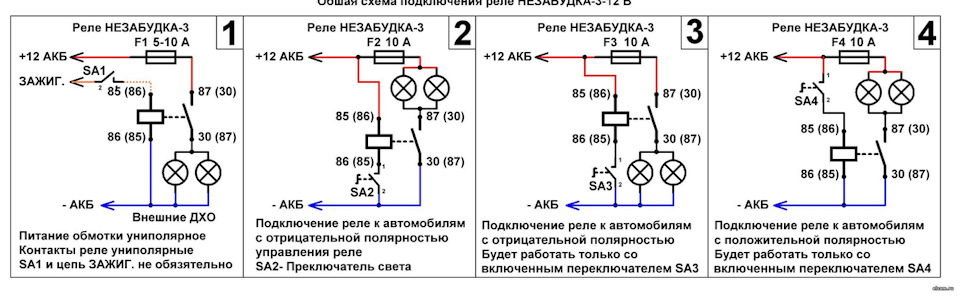

Hеле «Незабудка-3-24В» можно установить вместо штатного реле Ближнего света, ПТФ, или реле внешних светодиодных ДХО. схема 1,4 для автомобилей с положительной полярностью управления, схема 2,3 для авто с отрицательной схемой управления реле. Также Реле «НЕЗАБУДКА-3-24В» можно использовать для автомобильного усилителя. Программа №3 будет включать усилитель только в том случае когда двигатель заведен тем самым АКБ автомобиля не будет внезапно разряжен.
Дополнительная информация реле НЕЗАБУДКА-3-24V
С функцией плавного розжига происходит экономия ресурса ламп;
Вы не получите штраф за не включенные ДХО;
Не испортите АКБ и не посадите случайно не выключив фары. Свет забывают выключить в дневное время суток, когда не видно свечение фар.
Реле незабудка 5 12В автоматическое включение ближнего света ПТФ ходовых огней
 |  |  |
Цена руб.
Комплект поставки IRIDIUM реле бесшумное «НЕЗАБУДКА-5-12V»
| Наименование | Кол-во |
| IRIDIUM реле «НЕЗАБУДКА-5-12V» | 1 шт |
| Инструкция, схема подключения | 1 шт |
| Кронштейн крепления | 1 шт |
| Упаковка | 1 шт |
| ИТОГО | 4 шт |
Технические характеристики IRIDIUM реле бесшумное «НЕЗАБУДКА-5-12V»
| Наименование параметра | Значение |
| Напряжение бортовой сети автомобиля | 8-16 В |
| Ток коммутации контактов | не более 20 А |
| Ток потребления устройством в активном режиме (контакты замкнуты) | не более 30 мА |
| Ток потребления в ждущем режиме | не более 7 мА |
| Вид климатического исполнения | влагозащитный |
| Тип корпуса | Пластик |
| Масса | 17 гр. |
ВНИМАНИЕ: Реле предназначено для автоматического включения Внешних ДХО, на некоторых марках авто можно использовать для подключения к Ближнему свету, ПТФ. перед покупкой убедитесь что для вашего авто подойдет реле ( на форуме нашего сайта или в сети интернет).
1. Реле работает 100% в соответствии со схемой приведенной ниже;
2. Реле замыкает контакты при напряжении борт сети 13,3 В, размыкает при 13,0 В или порог включения можно поменять на 13,0 и 12,8 В (напряжения заведенного двигателя 13,9 В, заглушенного 12,5 В)
3. Реле не работает если у вас неисправен генератор или не дает заряд если включены все приборы (ваз 2107 и др. авто со слабым генератором, для таких авто лучше использовать контроллер ДХО-3).
Набор функций IRIDIUM реле бесшумное «НЕЗАБУДКА-5-12V»
– Функция плавного розжига ламп ближнего света 3 сек БЕСШУНОЕ ВКЛЮЧЕНИЕ ;
– Не требует вмешательства в электропроводку;
– Функция задержки включения 5 сек (программируется);
– Реле включает ДХО, ближний свет или ПТФ, когда двигатель заведен;
– 2 порога напряжения срабатывания 13,3 В и 12,8 В (по умолчанию 13,3);
– Реле замыкает контакты по заданной программе даже если переключатель ближнего света или ДХО ВЫКЛЮЧЕН;
Описание работы устройства IRIDIUM реле бесшумное «НЕЗАБУДКА-5-12V»
№ программы
Инструкция по программированию IRIDIUM реле бесшумное «НЕЗАБУДКА-5-12V»
ВНИМАНИЕ! программирование не доступно на заведенном двигателе (при напряжении борт сети выше 13,0 В).
Схема подключения IRIDIUM реле бесшумное «НЕЗАБУДКА-5-12V»
IRIDIUM реле «Незабудка-5-12В» можно установить вместо штатного реле Ближнего света, ПТФ, или реле внешних светодиодных ДХО. схема 1,4 для автомобилей с положительной полярностью управления, схема 2,3 для авто с отрицательной схемой управления реле. Также Реле «НЕЗАБУДКА-5-12В» можно использовать для автомобильного усилителя. Программа №3 будет включать усилитель только в том случае когда двигатель заведен тем самым АКБ автомобиля не будет внезапно разряжен.
Дополнительная информация RIDIUM реле бесшумное «НЕЗАБУДКА-5-12V»
С функцией плавного розжига происходит экономия ресурса ламп;
Вы не получите штраф за не включенные ДХО;
Не испортите АКБ и не посадите случайно не выключив фары. Свет забывают выключить в дневное время суток, когда не видно свечение фар.
Реле НЕЗАБУДКА-3 Для ЛАДА Ларгус автоматическое включение ПТФ с плавным розжигом
Реле «НЕЗАБУДКА-3» можно установить вместо штатного реле Ближнего света, ПТФ, или реле внешних светодиодных ДХО. схема 1,4 для автмобилей с положительной полярностью управления, схема 2,3 для авто с отрицательной схемой управления реле. Также Реле «НЕЗАБУДКА-3» можно использовать для автомобильного усилителя. Программа №3 будет включать усилитель только в том случае когда двигатель заведен тем самым АКБ автомобиля не будет внезапно разряжен.
ВНИМАНИЕ: Реле предназначено для автоматического включения Внешних ДХО, на некоторых марках авто можно использовать для подключения к Ближнему свету, ПТФ. перед покупкой убедитесь что для вашего авто подойдет реле (на форуме нашего сайта или в сети интернет).
1. Реле работает 100% в соответствии со схемой приведенной ниже;
2. Реле замыкает контакты при напряжении борт сети 13,3 В, размыкает при 13,0 В или порог включения можно поменять на 13,0 и 12,8 В (напряжения заведенного двигателя 13,9 В, заглушенного 12,5 В)
3. Реле не работает если у вас неисправен генератор или не дает заряд если включены все приборы
– Функция плавного розжига ламп 2 сек;
– Не требует вмешательства в электропроводку;
– Функция задержки включения 3 сек (программируется);
– Реле включает ДХО, ближний свет или ПТФ, когда двигатель заведен;
– 2 порога напряжения срабатывания 13,3 В и 12,8 В (по умолчанию 13,3);
– Реле замыкает контакты по заданной программе даже если переключатель ДХО ВЫКЛЮЧЕН;
Описание программ:
1 — работает как обычное автомобильное реле
2 — При включении реле (подачи питания на обмотку электромагнита). происходит замыкание контактов через 5 сек. аналогично при выключении
3 — Реле замыкает контакты только в том случае если двигатель автомобиля заведен и генератор исправен (дополнительная функция определения исправности генератора). После того как двигатель заглушен реле размыкает контакты через 5 сек, тем самым выключает свет.
4 — Реле замыкает контакты после того как двигатель заведен и по истечении 5 сек. аналогично при заглушенном двигателе, реле отключит свет через 5 сек.
5 — Включение света фар плавно в течении 2 сек. при подаче на 85, 86 контакт напряжения (на обмотку реле).
6 — Плавное включение света фар через 5 сек.
7 — Плавное включение фар после того как двигатель заведен и плавное выключение если заглушен через 3сек
8 — плавное включение света через 5 сек после того как двигатель заведен, аналогично при заглушенном двигателе.
9 — вход в режим программирования порога напряжения.
*Заводская установленная программа № 3. порог напряжения №3 — 13,3 В вкл. 13,0 В выкл.
Инструкция по программированию:
Для программирования необходимой программы нужно чтобы реле было подключено к источнику питания (установлено в колодку автомобиля). Переключаем переключатель света 5 раз, ждем отклика от реле (2 раза должно мигнуть фарами и индикатор на реле) далее нажимаем 1, 2…8 раз выбирая нужную программу (если будет нажато 9 раз то произойдет вход в меню регулировки порога напряжения, реле мигнет 2 раза, далее нужно мигнуть 1 или 2 раза 1 — соответствует 12,8 В; 2-соотвествует 13,3 В; по умолчанию порог включения 13,3 В или порог номер 2), ждем подтверждения от реле (одиночное мигание фарами. После этого реле будет работать по тому алгоритму который описан в номерах программы. Перепрограммировать на другую программу можно в любое время не ограниченное количество раз. (Если вы переключили 5 раз и после отклика 2-го мигания больше ничего не делаете то реле за программируется в заводскую программу №3.
ВНИМАНИЕ! программирование не доступно на заведенном двигателе (при напряжении борт сети выше 13,0 В).
Реле «НЕЗАБУДКА-3» можно установить вместо штатного реле Ближнего света, ПТФ, или реле внешних светодиодных ДХО. схема 1,4 для автмобилей с положительной полярностью управления, схема 2,3 для авто с отрицательной схемой управления реле. Также Реле «НЕЗАБУДКА-3» можно использовать для автомобильного усилителя. Программа №3 будет включать усилитель только в том случае когда двигатель заведен тем самым АКБ автомобиля не будет внезапно разряжен.
— С функцией плавного розжига происходит экономия ресурса ламп;
— Возможность получить штраф за не включенные ДХО или ближний свет сводится к нулю;
— Возможность посадить и испортить АКБ сводится к нулю т.к. выключить свет забывают в 99,9% случаях днем и свет горит пока АКБ не сядет или вечером\ночью вы это не заметите.
