Принцип работы электромагнитной подвески автомобиля
Электромагнитная подвеска
Ещё со времён Максвелла и Фарадея, основоположников теории применения электромагнитного поля в практических целях, конструкторы и инженеры постоянно пытаются расширить границы использования таких явлений как сверхпроводимость и магнитная индукция. Ведь это открывает широчайшие возможности перед человечеством.
Но только в 80-х годах 20 века явление электромагнетизма начали применять с практическими целями. В 1982 году был построен первый поезд, который передвигался на магнитной подушке и достигал скорости 501 км/час. Это и положило начало новых разработок, в том числе и в автомобилестроении.
1. В чем уникальность электромагнитной подвески. Автомобильная подвеска – это совокупность компонентов и механизмов, которые выполняют роль связующего звена между дорогой и кузовом. Автомобильная подвеска входит в состав шасси.
Электромагнитная подвеска, как и любая другая, выполняет такие функции:
1. Соединение колёс или мостов автомобиля с его кузовом или рамой.
2. Передача на несущую систему (кузов, рама) моментов и сил, которые возникают при взаимодействии колёс с дорогой.
3. Обеспечение нужного характера перемещений колёс относительно автомобильного кузова или рамы.
4. Обеспечение плавности хода автомобильного средства.
Автомобильные подвески состоят из таких основных компонентов:
1. Упругие составляющие, которые способны принимать и передавать силы в вертикальной плоскости.
2. Направляющие составляющие, которые формируют особенности перемещения автомобильных колёс, их связи между собой, а также воспринимают и передают боковые и продольные силы.
3. Амортизаторы, которые предназначаются для гашения колебаний несущей системы во время передвижения по дороге.
В обычных подвесках один элемент может выполнять сразу несколько функций. Но большинство современных подвесок – это крайне сложные конструкции, состоящие из множества элементов, каждый из которых имеет свой назначение. Такой подход помогает обеспечить очень хорошие параметры управляемости, комфортабельности, устойчивости автомобиля, его безопасности В электромагнитных подвесках подобные составляющие также присутствуют, но они усовершенствованы и модифицированы. В чём же особенности конструкции таких подвесок? Электромагнитная подвеска автомобиля представляет собой конструкцию, в основе которой лежит электродвигатель. Этот двигатель имеет два режима работы: как демпфирующий элемент и как упругий элемент. Режим работы определяет микроконтроллер. Таким образом, этот электродвигатель заменяет стандартный автомобильный амортизатор.
Уникальность электромагнитной подвески состоит в том, что она работает безотказно и имеет очень высокий уровень безопасности. В случае прекращения подачи электроэнергии в систему подвески, она способна переключиться в механический режим работы посредством системы электромагнитов. То есть, становиться обычной механической подвеской. При всём этом электромагнитные подвески очень экономичны с точки зрения потребления электроэнергии. Такая экономичность становиться возможной из-за того, что на обратном ходе электромагнита происходит выработка электроэнергии.
2. Как работает электромагнитная подвеска.
Многим, наверное, уже стало интересно, как работает электромагнитная подвеска. В основе работы электромагнитной подвески лежит принцип электромагнетизма, то есть зависимости электрического и магнитного полей.
Обычные механические подвески работают благодаря наличию пружин или упругих элементов. Гидравлические подвески используют в качестве рабочего элемента жидкость. Что касается электромагнитных подвесок, то в их конструкции используются электромагниты, от которых и произошло название подвески. Вся система управляется при помощи бортового компьютера (электронного узла), который в режиме реального времени снимает показатели с колёс и по всему периметру автомобильного кузова и посылает соответствующие команды на подвеску. Управлять электромагнитами намного проще, чем управлять жидкостью, пружинами и другими механическими элементами.
3. Виды электромагнитных подвесок.
Различают такие виды электромагнитных подвесок в зависимости от производителя:
1. SKF.
2. Delphi.
3. Bose.
Электромагнитные подвески SKF были разработаны в Швеции. В их основе лежит принцип простоты и надёжности. По конструкции подвеска SKF – это капсула, состоящая из двух электромагнитов. Когда транспортное средство находиться в движении, встроенный автомобильный бортовой компьютер анализирует датчики на колёсах и подаёт сигналы, изменяющие текучесть демпфирующего компонента подвески и создавая оптимальные условия для работы. В конструкции также присутствуют упругие элементы – пружины, которые обеспечиваю подвижность даже, если бортовой компьютер перестанет подавать сигналы.
Преимущества электромагнитных подвесок SKF:
1. При использовании подвесок этого вида, на автомобиле полностью отсутствует эффект, так называемого, «проседания» даже при длительной стоянке транспортного средства. Это достигается благодаря тому, что даже в неактивном состоянии аккумулятор продолжает питать элементы подвески.
2. Даже при отсутствии команд от бортового компьютера (к примеру, произошёл сбой в работе) подвеска сохраняет подвижность благодаря встроенным пружинам.
Электромагнитная подвеска от компании Delphi по своему внешнему виду – это однотрубный амортизатор. Этот амортизатор заполняется специальным веществом с магнитными частями размером от 5 до 10 микрон и электромагнитом. Вещество заполняет треть всего объёма амортизатора. Кстати, в амортизаторе присутствует спецпокрытие, препятствующее сливу магнитного вещества. В качестве электромагнита выступает головка поршня. А управляет этим поршнем бортовой компьютер.
Принцип работы такой подвески состоит в следующем. Когда магнитное поле воздействует на амортизатор, магнитные частицы вещества выстраивают упорядоченную структуру, что способствует увеличению степени вязкости жидкости и переходу амортизатора на другой режим работы.
Преимущества электромагнитных подвесок Delphi:
1. Такие подвески в десять раз быстрее реагируют на запрос от компьютера, чем системы с электромагнитными клапанами (скорость реакции – одна миллисекунда).
2. Невысокая потребляемая мощность (всего 20 Вт).
3. Подвески очень универсальны. Если электромагнит выйдет из строя и управляющий сигнал будет отсутствовать, то подвеска автоматически перейдёт на режим обычного амортизатора, который использует гидравлику.
В 1980 году профессор одного из американских университетов Амар Боуз, являющийся ещё и совладельцем корпорации Bose провёл расчёты и определил оптимальные параметры для автомобильной подвески. После длительных исследований получилось разработать новый тип подвесок – электромагнитные подвески Bose. Это изобретение считается настоящим прорывом в отрасли автомобилестроения.
Электромагнитная подвеска компании Bose считается лучшим решением, что касается всех электромагнитных подвесок. Как показали пробные испытания такие подвески почти идеально устраняют все возникающие колебания. Подвеска Bose – это линейный электродвигатель, который способен работать в двух режимах:
1. Как упругий элемент.
2. Как демпфирующий элемент.
Подобная идея не нова. Но именно в компании Bose её смогли реализовать лучшим образом и добиться подобного быстродействия и подобных характеристик. В конструкции подвески Bose предусмотрен шток, на котором закрепляются постоянные магниты. Эти магниты способны выполнять возвратно-поступательные движения по всей длине обмотки статора. Подобное решение не только гасит все колебания при движениях на неровной дороге, а также открывает новые горизонты для управления автомобилем. Например, можно запрограммировать бортовой компьютер так, чтобы на момент выполнения какого-то виража было задействовано соответствующее колесо.
Электромагнитная подвеска Bose ещё и способна выступать в роли электрогенератора. Когда транспортное средство движется по некоторому участку пути, все колебания из-за неровностей дороги конвертируются в электрическую энергию. Эта энергия собирается в аккумуляторных батареях и может использоваться в будущем. Что касается недостатков, то подвеска Bose – крайне сложный механизм. И для его управления необходимо специальное программное обеспечение, которое всё ещё разрабатывается. Из-за этого обстоятельства в серийном производстве подвески Bose пока что не реализованы.
Особенности и преимущества магнитной подвески
В процессе постоянного усовершенствования ходовой части автомобиля ученые и инженеры разработали уникальную магнитную подвеску. Некоторые ее варианты уже устанавливаются на автомобилях премиум-класса, остальные пока нашли применение лишь на опытных образцах. Из статьи узнаем, что такое магнитная подвеска: ее виды, характеристики, преимущества и недостатки, отличия от других типов подвесок.
Все, что нужно знать о магнитной подвеске
Электромагнитная подвеска – это довольно сложное устройство в виде стойки на каждое колесо, заменяющее пружину и амортизатор. Управляется она электронным блоком и предназначена для обеспечения более высокой плавности хода автомобиля.
Отличие магнитной подвески от классических ее предшественниц заключается в возможности работы при полном отсутствии пружин, торсионов, стабилизаторов, амортизаторов и других вспомогательных элементов. Здесь функции этих компонентов выполняют электромагнитные клапаны или магнитно-реологическая жидкость. Хотя некоторые подвески оснащены пружинами и амортизаторами на случай, если выйдет из строя автоматическая система управления.
Если в гидравлических подвесках функциональным элементом служит специальная жидкость, в механических – упругие элементы (пружины), в пневматических – воздух, то в случае магнитного аналога эта роль отводится электромагнитам. Фактически это позволяет автолюбителю отслеживать все показатели положения кузова и колес в режиме реального времени.
Преимущества и недостатки магнитной подвески
Достоинства магнитной подвески исходят из самого ее предназначения. К ним относятся:
На сегодняшний день главным недостатком такого вида подвески является лишь ее высокая стоимость.
Виды магнитных подвесок
В настоящее время известны три крупных мировых бренда, выпускающие магнитные подвески:
Остановимся на каждом из них более подробно.
Магнитная подвеска SKF
Электромагнитная подвеска, созданная шведской компанией, представлена в виде капсулы. Капсула состоит из двух электромагнитов. На основе данных со всех датчиков, собранных бортовым компьютером, корректируется жесткость демпфирующего элемента. Это позволяет выбрать оптимальный режим движения автомобиля.
Ключевой задачей, которая была поставлена перед шведскими специалистами при разработке своего варианта магнитной подвески, являлось достижение простоты и надежности конструкции.
В случае неисправности системы управления подвеска продолжает функционирование за счет пружины. Возможность перехода из автоматического режима в механический является главным преимуществом подвески SKF. Кроме того, устройство подвески позволяет избежать эффекта проседания при длительной стоянке машины.
Подвеска Delphi
В варианте от Delphi подвеска представлена в виде однотрубного амортизатора, заполненного магнитно-реологической жидкостью. Размер магнитных частиц в составе не превышает десяти микрон. Особое покрытие, добавленное в раствор в пропорции “один к трем”, препятствует слипанию частиц между собой.
Поршень амортизатора, управляемый электронным блоком, содержит в себе электромагнит. При подаче управляющего сигнала образуется магнитное поле и частицы принимают упорядоченную структуру. Вязкость жидкости увеличивается. Режим работы амортизатора меняется – он становится более жестким.
Главным преимуществом подвески является скорость реакции, не превышающая 1 м/с. Помимо этого при неисправности системы управления подвеска будет функционировать за счет гидравлического амортизатора. Это обеспечивает безопасность при управлении транспортным средством.
Электромагнитная подвеска Bose
Магнитная подвеска, разработанная ученым Арамом Боузом (да-да, именно тем, кто также производит премиальное музыкальное оборудование), является одной из самых популярных и обсуждаемых. В его трактовке устройство представлено линейным электродвигателем, который, в зависимости от режима движения, работает как упругий или демпфирующий элемент.
Отличительная особенность этой подвески – быстрота действия за счет работы магнитного штока. Амортизационный шток с установленными на нем постоянными магнитами совершает возвратно-поступательные движения по длине обмотки статора, расположенного в корпусе. Устройство сглаживает колебания при движении на неровных участках дороги. Это обеспечивает повышение эффективности управления транспортным средством.
Подвеска Bose предусматривает большой диапазон различных настроек:
Это обеспечивает повышенный контроль над управлением транспортным средством независимо от типа покрытия дороги.
Еще одной особенностью подвески Bose является режим «электрогенератор». При движении автомобиля по прямой колебания, вызванные неровностью дороги, превращаются в электрическую энергию. При этом электроэнергия не рассеивается в пространстве, а концентрируется в аккумуляторных батареях для дальнейшего применения.
К сожалению, не весь потенциал подвески Bose реализован до конца. Процесс тормозит разработка программного обеспечения.
Заключение
Магнитная подвеска, безусловно, позволяет добиться нового качества управления автомобилем. Она обеспечивает комфорт, хорошую управляемость и безопасность на дороге. В промышленных масштабах только очень крупные компании устанавливают на свои автомобили адаптивную электромагнитную подвеску. Например, магнитно-реологическая жидкость (как в подвеске Delphi) применяется в следующих адаптивных подвесках:
Но прогресс движется очень стремительно. Технологии развиваются так быстро, что совсем скоро можно будет увидеть данное ноу-хау и на доступных бюджетных моделях, распространенных по всему миру.
Электромагнитная подвеска Bose — устройство и принцип работы
Слишком много в подвеске современной легковушки разнообразных деталей. Не говоря уже о направляющем аппарате (рычаги и шарниры), – упругие элементы, амортизаторы, поперечные стабилизаторы… На взгляд д-ра Bose, пришло время собрать все в единый узел, – что он и сделал.
В основе принципиально новой подвески – линейный электродвигатель. Ведь э-моторы делают не только на вращательное движение, но и на поступательное – для обрабатывающих станков с ЧПУ, для перспективных ж/д поездов на э-магнитной «подушке». В общем, ничего особенного; прикол в приложении линейного э-двигателя (ЛЭ) к автомобильному шасси. И получилось неслабо.
Мощный ЛЭ удачно вписывается на место телескопического амортизатора и заменяет собой и его, и пружину, и поперечный стабилизатор. Под контролем ЦПУ на э-двигатель подается напряжение, и на его штоке возникает выталкивающее усилие. Скажем, 375 кг; на 4-х штоках – 1500 кг; то есть, вес легковушки «гольф»-класса с нормальной нагрузкой [Без так называемых неподрессоренных частей подвески, которые для «гольф»-класса всяко тянут на 150 кг.]. Понятно, что ЛЭ поддерживают заданную высоту шасси – независимо от нагрузки. Как с нормальной (гидро)пневматической подвеской; так называемая статическая компенсация.
Кроме того, быстродействующие ЛЭ берут на себя и динамическую компенсацию: ограничивают боковой крен автомобиля [Поперечные стабилизаторы отпадают – за ненадобностью.], а также устраняют продольные «клевки» при разгоне и торможении. Они способны срабатывать хоть 100 раз в секунду – только подавай напряжение на обмотки статора. А ЦПУ контролирует каждый из 4-х ЛЭ индивидуально, и тут открываются удивительные возможности. Например, игра угловой жесткостью передней и задней подвески – по раздельности. Скажем, при входе в вираж ЛЭ запитываются так, что машина опирается по преимуществу на внешнее заднее колесо – и приобретает легкую избыточную поворачиваемость. Охотно заруливаем в поворот, и упор мягко переносится на внешнее переднее колесо. Выходим из виража с чуть-чуть недостаточной поворачиваемостью. Или еще как-то; вопрос настройки «софта».
Особенно ценно, что ЛЭ не только берут на себя функции упругих элементов подвески, но и гасят, демпфируют колебания [Забавно: здесь как бы возврат в прошлое, когда многолистовые рессоры выполняли роль упругих элементов подвески – и демпфировали ее колебания (как фрикционные амортизаторы). Как бы возврат, – но на насколько ином уровне техники!]. То есть, работают (под контролем того же ЦПУ) как амортизаторы – только электрические. При ходе колеса на неровностях ЛЭ действует уже не как э-двигатель, а в роли линейного альтернатора: поглощает кинетическую энергию, преобразует ее в электрическую – и закачивает бортовую э-сеть.
Совсем иной принцип гашения колебаний: вместо рассеивания их энергии в атмосфере через сильно греющиеся гидроамортизаторы – рекуперирование ее и запасание (в аккумуляторах). Причем ЦПУ может молниеносно изменять характеристики э-амортизаторов – каждого по отдельности и всех 4-х вместе. Достигается фантастическая плавность хода на покрытиях самого разного качества – при великолепном держании дороги и управляемости автомобиля. Тут на передний план выступает программное обеспечение ЦПУ: степеней свободы множество, возможности необозримы, но чтобы взять хоть часть их, нужно тонко настраивать управляющую электронику.
Что-то вроде пружинно-гидравлической системы ABC (Active Body Control – активное регулирование подвески) у седанов Mercedes S-класса – только быстродействие несравненно выше и возможности управления еще богаче. И практически полная интеграция в 4 ЛЭ – с проводами высокого напряжения (и больших амперов), ведущими к ним.
Но в отличие от ABC, подвеска Bose по-своему решает болезненный вопрос об отборе мощности. Дело в том, что мерседесовская система работает под высоким гидравлическим давлением (около 150 бар), которое поддерживается гидронасосом, отбирающим от двигателя немалую мощность. Заметный перерасход горючего – в конечном счете на обогрев атмосферы. ЛЭ требуют примерно такой же (электрической) мощности [Баланс примерно такой: в высокоактивном режиме 4 ЛЭ расходуют в общей сложности 20-25 кВт мощности. Немало; но они и возвращают в сеть (рекуперация) 16-20 кВт. В любом случае нужен мощный альтернатор с приводом от вала двигателя – и емкая батарея.], однако электроупругие элементы/амортизаторы не рассеивают энергию впустую, а всякий раз рекуперируют ее – возвращают обратно в бортовую сеть. Вообразите ситуацию: ветер раскачивает машину на стоянке, а ЛЭ тем самым вырабатывают э-энергию и подзаряжают батареи… Ветроэлектростанция.
Правда, ЛЭ расходуют э-энергию даже и тогда, когда машина неподвижна. Просто потому, что нужно держать ее вес [Напротив, пружинно-гидравлическая ABC не расходует энергию, пока машина неподвижна. Гидроопоры пружин блокируются клапанами, и высота упругих элементов фиксируется – как стопором. С другой стороны, ABC практически не способна рекуперировать потраченную энергию и при динамической компенсации интенсивно обогревает атмосферу.]; иначе говоря, э-магнитные упругие элементы оправданы, только если подвеска в самом деле «активная» и все время работает в режиме динамической компенсации. Тогда э-энергия расходуется на стабилизацию шасси – и тут же возвращается обратно, рекуперируется при гашении колебаний подвески. А вот пружинно-гидравлическая ABC лучше подходит для «пассивной», статической компенсации (поскольку рекуперирование в гидросистеме организовать трудно) – при изменениях нагрузки. В каждом особом случае свое решение.
Д-р Bose – профессиональный математик, и четверть века назад он начал работу с создания компьютерных моделей автомобильной подвески. А теперь испытания проходит вполне реальный Lexus LS400, оснащенный э-магнитной «квадро»-подвеской. Вместо телескопических амортизаторов – ЛЭ; в паре с ними в качестве вспомогательных упругих элементов работают торсионы. Они принимают на себя вес пустого автомобиля, – чтобы не расходовать зря э-энергию на поддержание шасси в статике. А также чтобы «лекс» не ложился (как «ситроены» с гидропневматикой) после длительной стоянки на дорогу. Здесь немало разного рода технических (и электротехнических) тонкостей, однако соль – в 4-х ЛЭ и быстродействующем ЦПУ с соответствующим программным обеспечением. Работы впереди еще много, но уже сейчас д-р Bose показывает впечатляющие результаты.
Два LS400 – в «штатном» исполнении и модифицированный с подвеской Bose – бок о бок на скорости выполняли стандартный маневр двойной «переставки» по неровной дороге. Зрителей поразило практически полное отсутствие у Bose-«лекса» кренов [Для «квадро»-подвески нетрудно задать и обратный крен в виражах – как у мотоциклов; вопрос настройки «софта». Тогда планка держания дороги и управляемости поднимается на новую высоту.] и «клевков» – по контрасту с машиной на заводской подвеске. Тут же LS400 с ЛЭ подлетел к трамплину посреди демонстрационной площадки и изящно исполнил прыжок с мягким приземлением. Водитель вышел и поклонился собравшимся, «лекс» рядом с ним тоже сделал реверанс. Публика рукоплескала.
По словам профессиональных «драйверов», э-магнитная подвеска дает уверенность в полном контроле над автомобилем. А когда тест-машина катится по неровной дороге, активное подавление резких толчков и вибраций заметно повышает плавность хода. В общем, LS400 с э-магнитной подвеской Bose гармонично сочетает разнородные качества: плавность хода, которая превосходит стандарты легковушек люкс-класса. И стабильность шасси на скоростях, характерная для спортивно-гоночных «табуреток».
Поражает, насколько органично подвеска Bose вписывается в образ перспективного автомобиля с его мощной бортовой электросетью – на тяговых э-аккумуляторах или водородных топливных элементах. Ему принадлежит обозримое будущее, – и д-р Bose безошибочно попадает в ведущие тенденции. Правда, обойдется стерео-подвеска недешево и поначалу ее получат только самые дорогие и претенциозные модели. И электростартер впервые появился когда-то на недешевом «кадиллаке» и казался вопиющей роскошью. А теперь покупатель «хэтчбека» Golf-класса воспринимает отсутствие климат-контроля и электростеклоподъемников («по кругу»!) как оскорбление. Все относительно, как учил нас великий Эйнштейн.
Электромагнитная подвеска автомобиля: революционное изобретение, опередившее время
Все исследования велись в рамках засекреченного проекта. Многие детали изобретатель сделал своими руками. В дальнейшем к работе профессора присоединилась команда сотрудников фирмы Bose. Исследования проводились на протяжении 24 лет. В 2004 году Амар Боуз представил общественности оригинальную подвесную систему (Bose suspension system). Инновационная подвеска стала настоящим прорывом в автомобилестроении.
Технические особенности

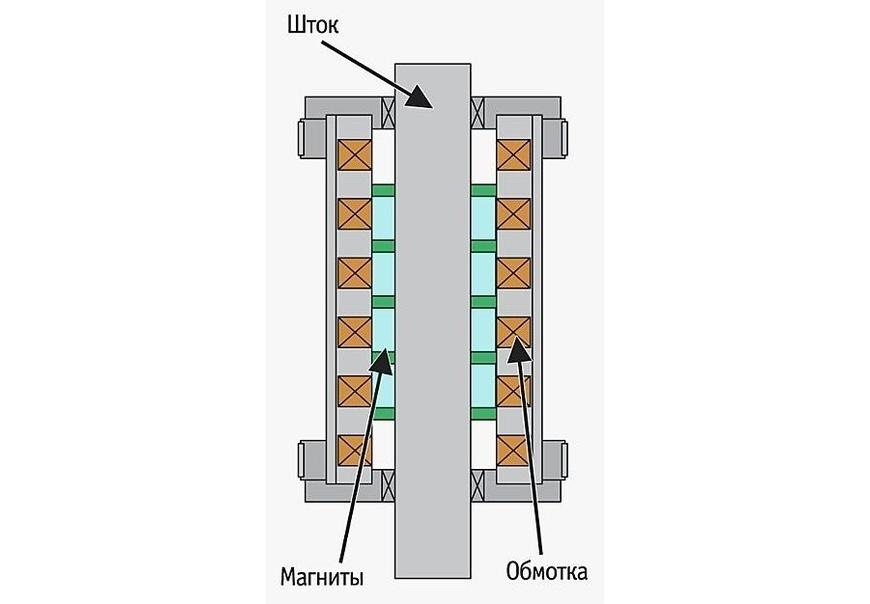

Конструкцией подвесной системы предусмотрено наличие штока, на котором крепятся мощные магниты. Эти элементы могут совершать возвратно-поступательные колебания по обмотке статора. Торсионы магнитной подвески служат опорой для кузова транспортного средства. Передний угловой модуль сделан в виде соединительной распорки. Вес автомобиля поддерживается благодаря особому расположению торсионного вала, который присоединяется к одному из нижних рычагов.

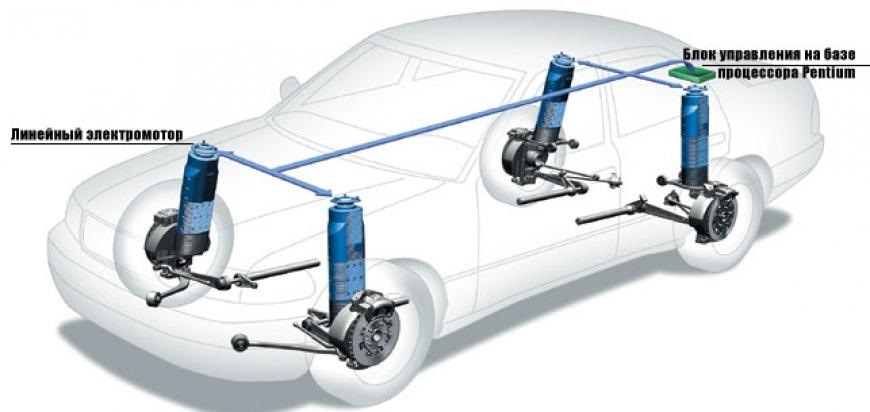

Линейные электрические моторы устанавливаются на каждом колесе. Электромагнитные амортизаторы снабжаются силовыми и управляющими кабелями. Передние колеса могут работать в автономном режиме. Нижняя тяга подвески и шестерня рулевого управления монтируются непосредственно на корпусе транспортного средства.
Преимущества подвесной системы нового типа
Диапазон перемещения линейных электромоторов составляет десятки сантиметров. Пассажиры, сидящие в салоне автомобиля с электромагнитной подвеской, совершенно не ощущают толчков во время езды по пересеченной местности. Электрический мотор, используемый в качестве амортизирующего элемента, обладает способностью к рекуперации. Это значит, что часть потраченной энергии возвращается на усилители. Для эксплуатации электромагнитной подвески требуется мощность, которой хватит для питания трех автомобильных кондиционеров.
Наличие специального программного обеспечения открывает широкие возможности для профессиональных водителей. Автовладелец может запрограммировать работу колес машины с целью безопасного исполнения сложных маневров. Созданные алгоритмы можно сохранить в памяти бортового компьютера.
Недостатки системы и сложности серийного производства
В конце 2017 года корпорация Bose продала технологии производства электромагнитной подвески фирме ClearMotion. Новый владелец технических патентов значительно модифицировал конструкцию подвески и снабдил ее привычными упругими пружинами и амортизаторами. Единственным отличием от классической подвесной системы стал электрогидравлический элемент Activalve, который ускоряет отклик амортизатора на неровности дороги.
В настоящий момент технические разработки компании Амара Боуза применяются при серийном производстве кресел для грузовых автомобилей. Сиденья, оснащенные амортизационной системой Bose Ride, пользуются большой популярностью у профессиональных водителей. Некоторые идеи корпорации Боуза применяются американской компанией Cadillac, разработавшей подвесную систему Magnetic Ride Control. Устройства адаптивной подвески снабжаются двойными электромагнитными катушками, которые способны быстро изменять вязкость магнитореологического состава.
