Простой программатор для чтения EEPROM приборок и мозгов из подручных материалов.
Понадобилось мне тут вычитать eeprom приборки VDO, то что он легко вычитывается KKL шнурком я в курсе 🙂 Программатора для этих флешек у меня не было. Полазив по сусекам нашел программатор USBASP, это программатор AVR микроконтроллеров, стоит всего 90 руб. Вспомнил что где то читал что его легко превратить в программатор spi, i2 и microwire флешек банально сменой прошивки. Эти флешки используются в приборках и практически во всех блоках управления двигателем. То что надо, перекрывает почти все мозги и приборки.
Вообще считать – записать eeprom обычно надо для того что б вытянуть пароль иммо, отключить иммо, скорректировать в мозгах вин номер и логин иммо, восстановить eeprom после не удачной прошивки и окирпичивании устройства… В общем полезный зверек, тем более не везде можно это сделать софтово.
Для начала берем вот такой программатор.
Соединяем программаторы вот так и меняем в одном прошивку. Будет он у меня программатором под флешки. Где взять прошивку и как прошить написано вот тут forum.easyelectronics.ru/viewtopic.php?t=10947 там же и программа для работы с usbasp в роли программатора флешек. Это пост автора проекта. Огромное ему спасибо!
Смотрим что он поддерживает в интересующем меня диапазоне машин. А поддерживает практически все 🙂 Все приборки и почти все блоки управления… Имею ввиду установленные в них микросхемы памяти.
Вот допустим модели мозгов Audi, зелеными галочками пометил что поддерживает.
Вот конкретно по моим любимым мозгам МЕ 7.5 из которых сделал себе двухпрошивочные — www.drive2.ru/l/522104471912710188/
Приступим к работе с ним.
У меня задача вытянуть eeprom из приборки VDO, узнать пароль иммо и при необходимости залить вытянутый дамп в другую сохранив калибровки стрелок и привязанные ключи. Почему я не делаю это софтово? Очень просто, приборка радостно сгорела с дымком и все такое. Кирпич в общем 🙂 В таких вот случаях без программатора не обойтись.
Берем приборку. Как разобрать писать не буду и так все знают 🙂
Вон она. Флешка с eepromом. 93С86…
Выпаиваем ее по быстрому…
Подключаем в соответствии со схемой. Схема разнится от типа флешки. У меня в VDO стоит microwire 93LС86… Значит по второй схеме…
Так как панельки у меня под SMD8 нет (заказал), то сделаю по быстрому переходник.
Возьму кусочек шлейфа, разделаю, нанесу цветовые метки.
И банально подпаяю, благо делов на минуту… Не очень фотогенично зато надежно 🙂
Напряжение питания выбираем в соответствии с даташитом на микросхему. Программатор выдает или 3.3v или 5v, переключается перемычкой. В моем случае любое, так как микросхема может работать в диапазоне 2.5-5.5 вольт.
Теперь можно подсоединить к компу и начать процесс считывания.
Запускаем программу. Смотрим что б был выбран программатор usbasp. Выбирает тип микросхемы с которой будем работать.
Далее все просто. Нажимаем считать. Идет процесс. Все считано.
Вот почти и все. EEPROM считан. Но есть одна тонкость, считан он правильно но не совсем. При чтении прошивки из EEPROM 93с86 байты в словах перевернуты. Например первое слово 02 03 а должно быть 03 02. Так как проект этого софта не коммерческий то он очень простой и в нем нет опции intel/motorola с которой сразу правильно. Но это не беда 🙂 Сохраняем файл.
Теперь запускаем редактор WinHex, открываем нем файл нашего eeprom и делаем ему свап.
Вот так:
Правка – Модифицировать данные
В менюшке выбираете «Обратный порядок байт», блин, у меня кота байтом зовут 🙂 Ставим 2 байта и жмем «ОК»
Вот и все, наш eeprom в нужном нам виде предстает 🙂
Ну и сохраняете его. В случае с приборкой VDO иммо3 можете на вин номер ориентироватся, если он стал правильно отображается то все правильно мы сделали
Теперь пароль на иммо вытянуть надо. Тут можно руками и все такое но на много проще сделать это с помощью всеми любимой программы, а именно VAG EEPROM Programmer.
Открываете полученный файл eeprom и в нем и сразу все что надо видите 🙂
Можно или ручками перенести данные в новую приборку а можно этот дамп залить со всеми калибровками и шкаламии ключами. Ну и пробег можете подкрутить пока законом не запретили 😉
Вот так все просто 🙂
Открываем дампы памяти DMP
Варианты открытия DMP
Расширение DMP зарезервировано за файлами дампов памяти: снимков состояния RAM в определённый момент работы системы или отдельного приложения, которые нужны разработчикам для последующей отладки. Такой формат используют сотни видов ПО, и рассмотреть их все в объёмах данной статьи невозможно. Наиболее же часто встречающийся тип DMP-документа – так называемый малый дамп памяти, где записаны подробности сбоя системы, который привёл к появлению синего экрана смерти, потому на нём и сосредоточимся.
Способ 1: BlueScreenView
Небольшая бесплатная утилита от разработчика-энтузиаста, основной функцией которой является предоставление возможности просмотра DMP-файлов. Не нуждается в установке на компьютер – достаточно распаковать архив в любое подходящее место.
Утилита BlueScreenView рассчитана на продвинутых пользователей, потому её интерфейс может показаться сложным для новичка. Кроме того, доступна она только на английском языке.
Способ 2: Microsoft Debugging Tools for Windows
В составе среды разработки Windows SDK распространяется инструмент для отладки, который называется Debugging Tools for Windows. Приложение, рассчитанное на разработчиков, способно открывать в том числе и DMP-файлы.
Для запуска программы используйте ярлык «WinDbg».
Внимание! Для открытия DMP-файлов используйте только x64- или x86-версии дебаггера!
Утилита Debugging Tools for Windows ещё более сложная, чем BlueScreenView, и тоже не имеет русской локализации, однако предоставляет более подробную и точную информацию.
Заключение
Как видим, основную сложность при открытии DMP-файлов составляют сами программы, рассчитанные больше на специалистов, чем на рядовых пользователей.
Помимо этой статьи, на сайте еще 12489 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.
Отблагодарите автора, поделитесь статьей в социальных сетях.
Программы и их описания для скачивания и работы с дампами
Хоть тут на драйве и много информации но всё равно в лс часто приходят письма с вопросами (а как скачать дамп, какой программой работать, какой кабель нужен) вот и решил тут новичкам в этом деле выложить сами программы и и немного описать их работу
И так немного о том какой кабель нужен чтоб работать с этими программами и с уметь скачать дамп, нужен обычный KKL либо VAG-K-CAN кабель собранные на FTDI (ни ВАСЯ ни VCDS не подойдет)
Последние версии драйверов качаем от сюда www.ftdichip.com/FTDrivers.htm и в диспетчере устройств выставляем принудительно COM1 либо COM2
Теперь о программах
VAG K+CAN Commander v2.5 Программа для скачивания и заливки дампа в приборку + с помощью нее можно определить ROM code
Ссылка на скачивание yadi.sk/d/LuQy6Chy3MkhRz
Запускаем программу (в папке есть файл VWTester) и видим окно в котором нам нужно
1-Выбираем COM PORT на котором сидит ваш кабель нажав на SCOMM SET
2-В пункте Connection Type выбираем K-Line
3-В пункте Special Functions нажимаем на кнопку Instrument / Immobilzer
Перед нами открывается новое окно в правой части которой есть кнопки
1-Если нужно скачать дамп с приборки нажимаем READ и если нужно сохранить дамп нажимаем на Save to file
2-Если нужно залить дамп в приборку нажимаем с начало на Load from file и выбрав нужный дамп в компьютере нажимаем на WRITE
3-После заливки дампа желательно сбросить приборку нажав на Reset ECU
Чтение и запись длится примерно 2-3 минуты при этом на экране может ни чего не отображаться, ни в коем случае не закрывайте программу до окончания процесса
Вот видео которое я подготовил
Чтение дампа
В некоторых случаях для того чтоб к примеру сделать тест стрелок нужно знать ROM ID обычно он в 501 приборках он сидит по адресам 0x4F8 по 0x4F9 но не во всех дампах бывает эта информация, иногда даже наклейки на приборке нет и в таких случая ROM ID можно узнать с помощью этой программы
Для этого нам нужно нажать на кнопку READ Rom / Flash и в появившемся окне в поле Start Address вписать 8448 а в Length 16 и нажать OK
(в некоторых приборках нужно выставить значение Start Address вписать 41216 а в Length 16 и нажать OK)
В итоге мы видим версию SW по которой и определяем ROM ID
Если же вам нужно скачать целиком ROM то в поле Start Address вписать 0 а в Length 32768 и нажать OK ( взял у VampireLo вот тут www.drive2.ru/l/481131720859451591/)
А вот и моё видео как это сделать
VAG EEPROM Programmer 1.19G Программа для скачивания и заливки дампа в приборку
Ссылка на скачивание yadi.sk/d/2_XCbGeV3Mkhcj
Настройка программы описана тут www.drive2.ru/l/9288217/
Запускаем программу и видим такое окно
1-Если нужно скачать дамп с приборки нажимаем в верхней части кнопки DASH и выбираем READ EEprom, после того как дамп скачался если нужно сохранить его нажимаем на File и выбераем Save to file
2-Если нужно залить дамп в приборку нажимаем с начало на File / Open и выбрав нужный дамп в компьютере нажимаем DASH и выбираем WRITE EEprom
3-После заливки дампа желательно сбросить приборку нажав на DASH / VDO / RESET
А вот и моё видео как это сделать
Скачивание дампа
К сожалению у меня да и судя по отзывам у многих эта программа в отличии от первой программы читает и пишет дампы не с первого раза, часто пишет No ECU Found, иногда бывает что приходится по 15-20 раз нажать на чтение чтоб пошла скачка
WINHEX Программа для редактирования дампов
Ссылка на скачивание yadi.sk/d/9H-aWDHM3MK3v2

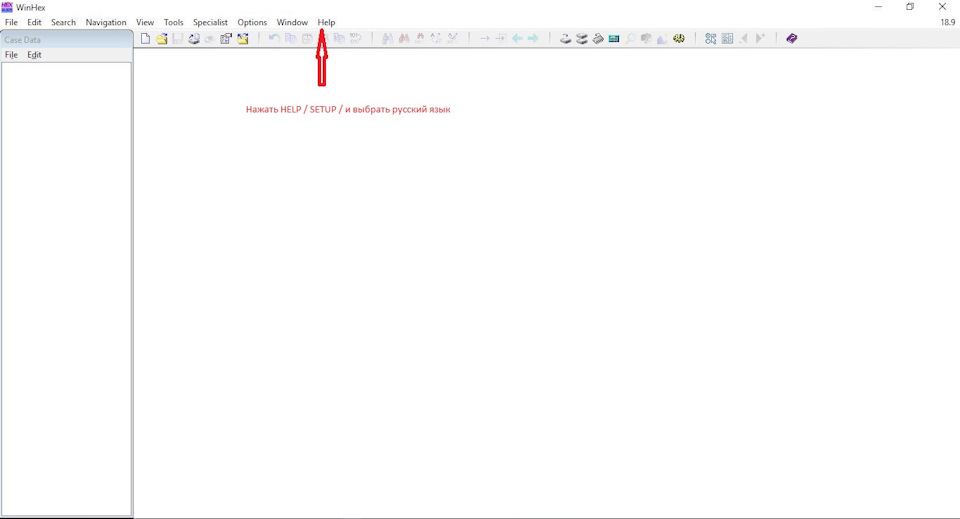

Если хотите сменить язык на русский нужно нажать на HELP /SETUP / и выбрать русский язык
Чтобы открыть дамп для редактирования нажимаем ФАЙЛ / ОТКРЫТЬ/ и выбираем дамп с компьютера
Так выглядит открытый дамп
Дальше вносим изменения и сохраняем, иногда бывает нужно сделать большие изменения такие как например при патче стрелок и чтоб в ручную их не менять можно просто скопировать их в буфер обмена и в программе выделив начальный адрес изменения нажать на кнопочку которую я указал стрелкой ниже на фото
В всплывшем окне нажав ок появится другое окно в котором выбираем ASCII Hex
Все измененные адреса будут гореть синим цветом
