Проставки на авто своими руками
Увеличиваем клиренс проставками
Ни для кого не секрет, что дороги у нас — плохие. По некоторым из низ удобнее перемещаться на танке, а не на легковушке. Но поскольку с танками сегодня напряжёнка, автолюбители вынуждены пускаться на хитрости для того, чтобы поднять машину над дорогой. В данной статье речь пойдёт об одной из таких хитростей — о проставках.
Для чего увеличивают клиренс машины?
Что такое проставки?
Когда-то давно, когда автолюбители ещё и слыхом не слыхивали ни о каких проставках, они поступали весьма оригинально: брали теннисные мячики, и забивали их между витками амортизационных пружин (тех, что сзади). Это нехитрое действие позволяло слегка приподнять зад машины, а значит, снизить вероятность того, что она зацепится за что-нибудь днищем, провалившись в очередную колдобину на замечательной отечественной дороге.
Но всё меняется, и времена теннисных мячиков ушли в прошлое.
Сейчас любой автовладелец может просто посетить ближайший авторынок, и купить себе комплект резиновых прокладок для увеличения дорожного просвета машины. Это и есть проставки.
Тут же следует отметить, что проставки бывают разными.
Они различаются как по материалу изготовления (далеко не всегда это бывает резина), так и по размерам (ведь кто-то хочет поднять машину выше, кто-то — ниже).
Кроме того, материал проставок может быть разным на разных амортизаторах. Как правило, под передние амортизаторы ставят металлические проставки, сделанные либо из стали, либо из алюминия. А проставки под задние пружины могут быть резиновыми, пластиковыми, полиуретановыми и т. д.
В использовании проставок для увеличения клиренса есть как плюсы, так и минусы.
Плюсы были перечислены выше — увеличение проходимости и защита днища.
Но есть и целый ряд минусов, о которых тоже следует рассказать.
Самостоятельное изготовление проставок на примере автомобиля Fiat Doblo
Материалы
Для начала определимся с материалом проставок. Проставки для передних амортизаторов будут алюминиевыми, сделать их можно из готовых проставок для другой машины (например, «Москвич 2141»). Материалом для задних проставок будет листовая резина повышенной плотности толщиной 20 мм.
Инструменты
Последовательность действий (с фото)
Видео: Изготовление проставок для Fiat Diablo
Нюансы эксплуатации автомобиля с проставками
Как видно из приведённого выше материала, вреда от установки проставок всё-таки больше, чем пользы. Вмешательство в заводскую конструкцию подвески рано или поздно выйдет автовладельцу боком. Конечно, устанавливать проставки на машину можно, но делать это целесообразно только в одном случае: для восстановления первоначального клиренса, пропавшего из-за «уставших» пружин (потому что за новые пружины автовладельцу придётся выложить немаленькую сумму). Всё остальное — это излишняя самодеятельность, исход которой ясен далеко не всегда.
Делаем проставки на стойки для увеличения клиренса своими кривыми … ☺
Достал чертежи проставок с сайта myforester.ru/,
хотя уже даже сделал свои чертежи по имеющимся полиуретановым шаблонам и приступил к изготовлению.
Закуплена труба диаметром 108 114 и 98 мм
Балгаркой напилил необходимой ширины кольца
далее проварил стык контакта опорных площадок с дистанционной вставкой
И в финале вварил, купленные на родном метизном заводе болты М8 из Магнитогорской стали в одной площадке, которая будет входить в стакан на лонжероне.
Аналогичным образом были сделаны остальные проставки.
Удачи и да прибудет с вами вдохновение …
UPD: осталось железо для изготовления комплекта проставок 50 мм, могу сделать под заказ комплект и отправить в любом направлении
Клиренс под редуктором
после удлинения продольных рычагов
Клиренс под редуктором 30 см
Как мы изготавливали проставки из алюминия «из Г > комфетку»
Всем доброго времени
Прикупил я колеса о них расскажу как нибудь в другой раз
так вот чтоб поставить на авто с резиной нужны были проставки перед 12 мм зад 8 мм
-сначала думали сделаем из текстолита
изучил применения данного материала, спросил у людей кто юзал его все окей 2-4 года полет нормальный.
кто-то на багги ставить и по бездорожью наваливает под 40 мм кто-то на волги
так что я уже был готов выпиливать.
в то же время подумывал о алюминии
как бы данный материал очень трудно найти в нашем городе, да и в кузне достаточно трудно найти
аж смешно.
короче нашли мы выход из данной ситуации

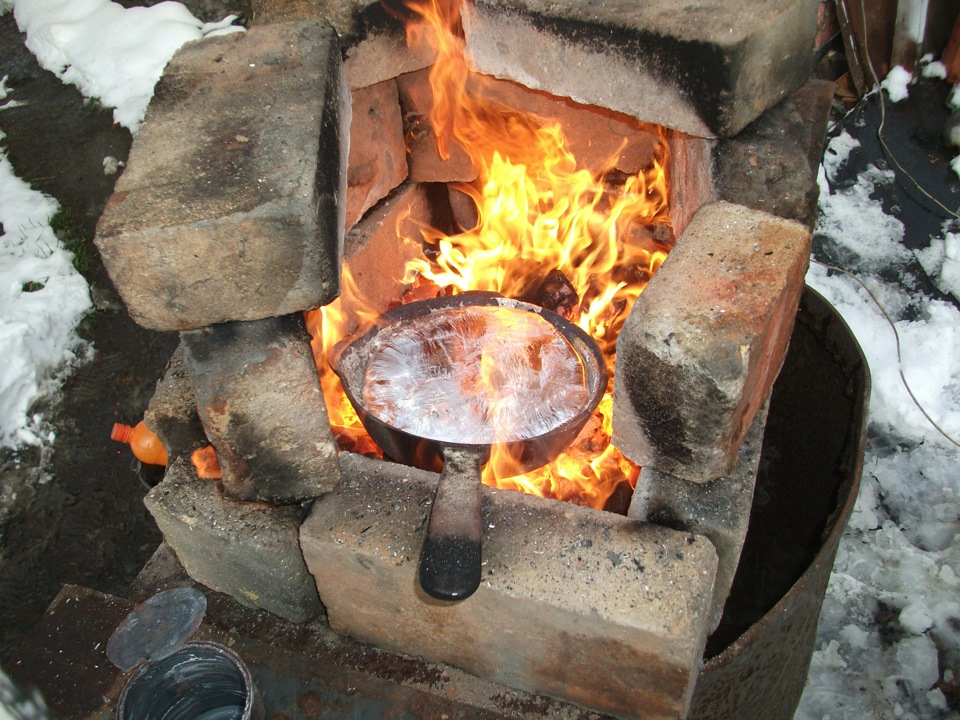

взяли чугунную сковородку.
и был у нас мешок не ликвидного алюминия

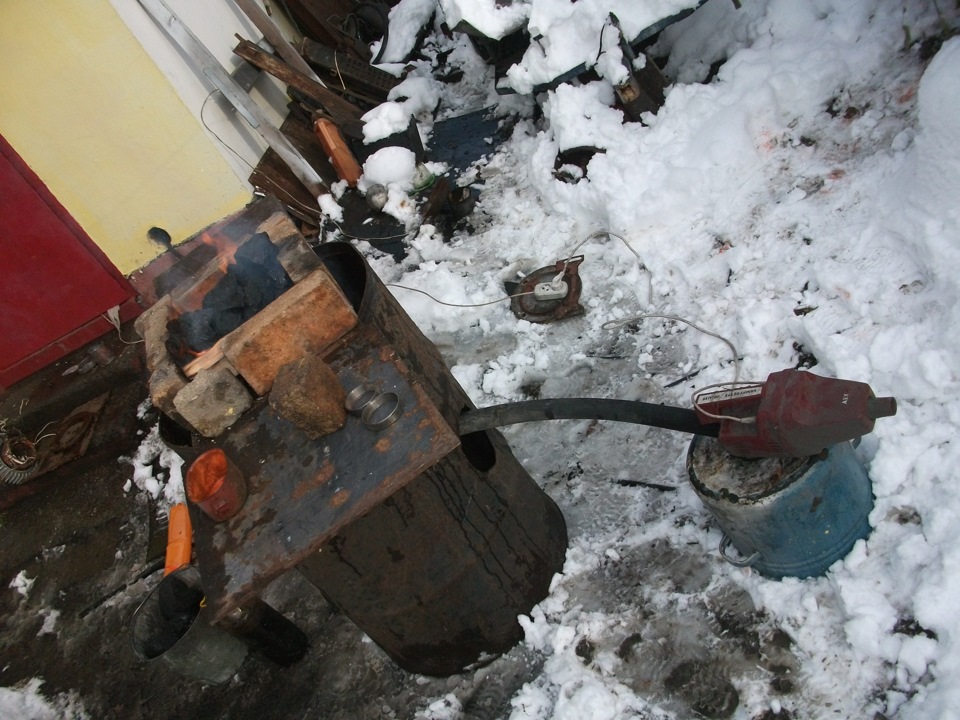

плавку произвели можно сказать в 3 этапа

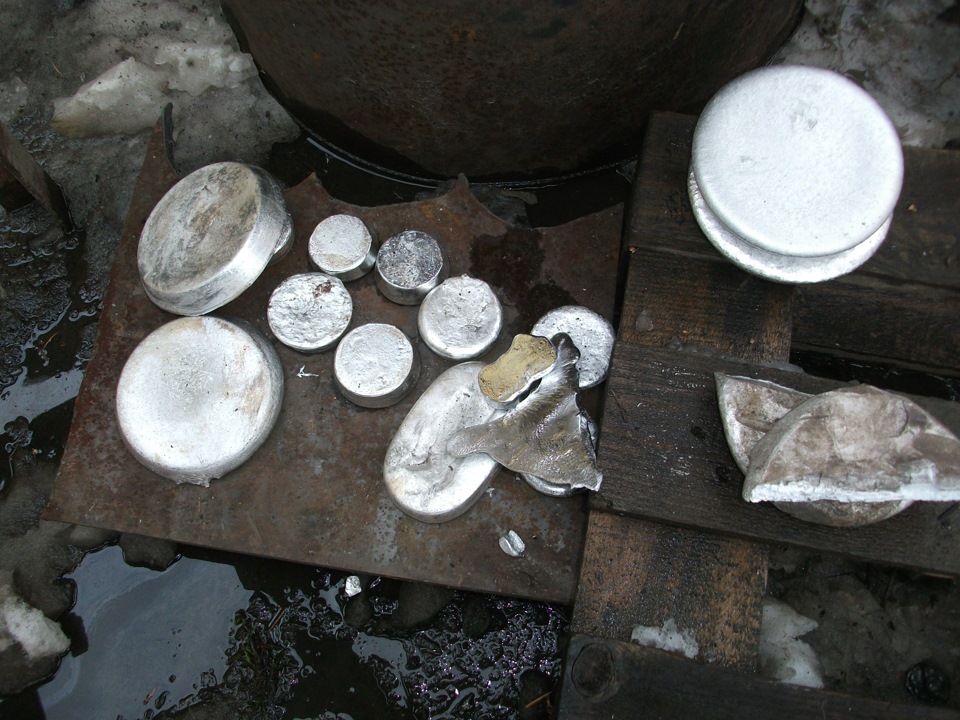

сначала из неликвида делали болванки и слитки
потом из них вылили нужного диаметра болванки.

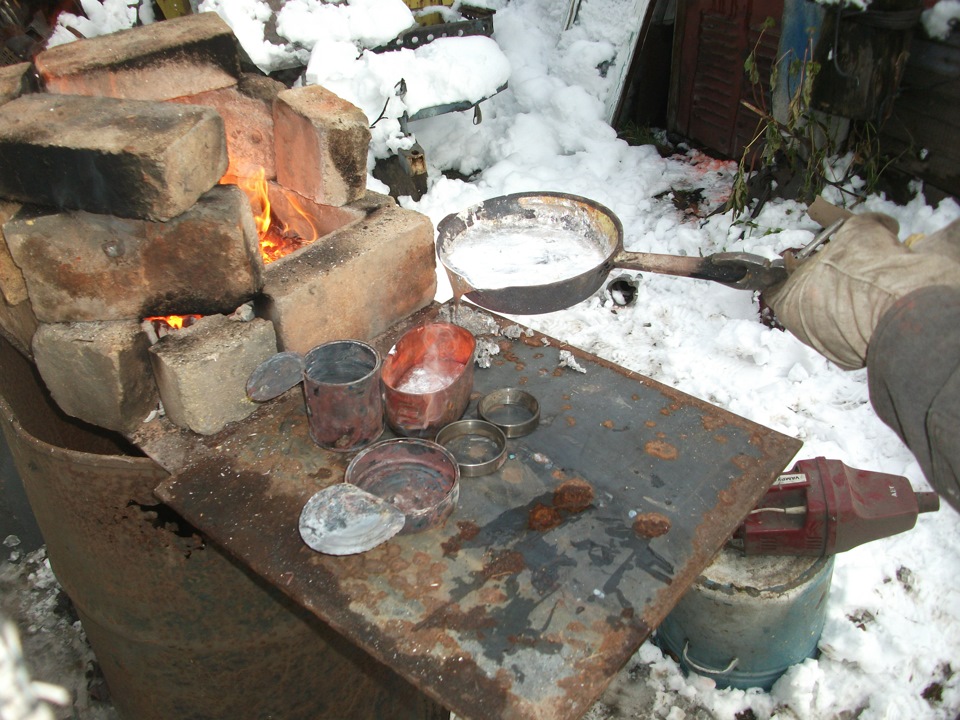

в итоге сковорода прогорела, ну что делать взяли у соседа тигель
и с помощью его топили алюмишку и выливали в форму.
потратили целый день.
по итогу данные болванки уменьшились по 5мм с боков и 3 мм в высоту хоть мы брали с запасом 25 мм высота
было решено переделывать.

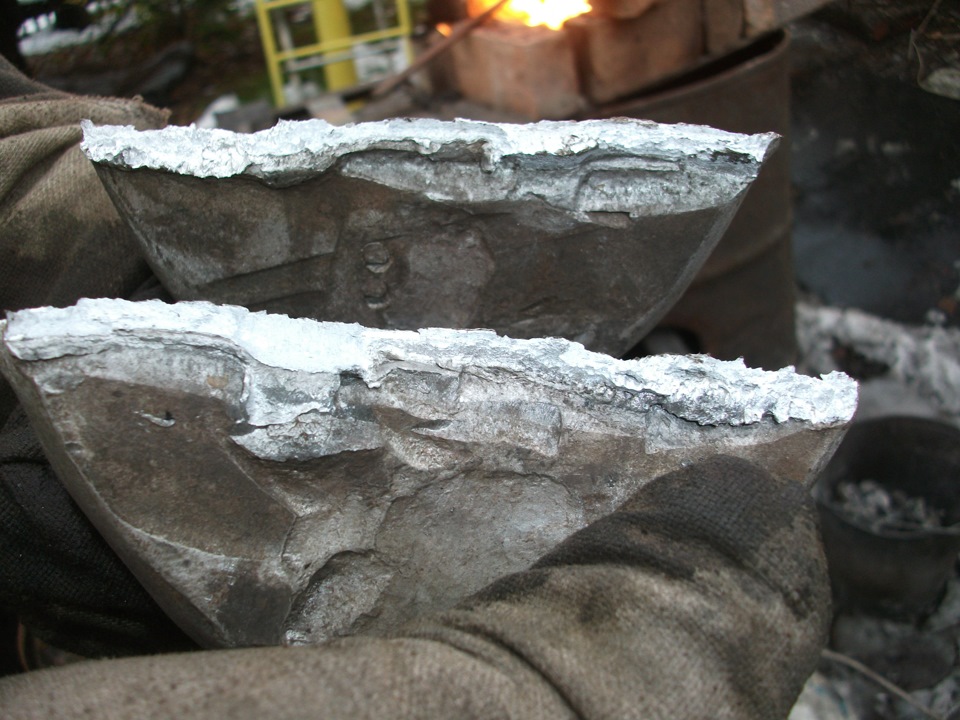

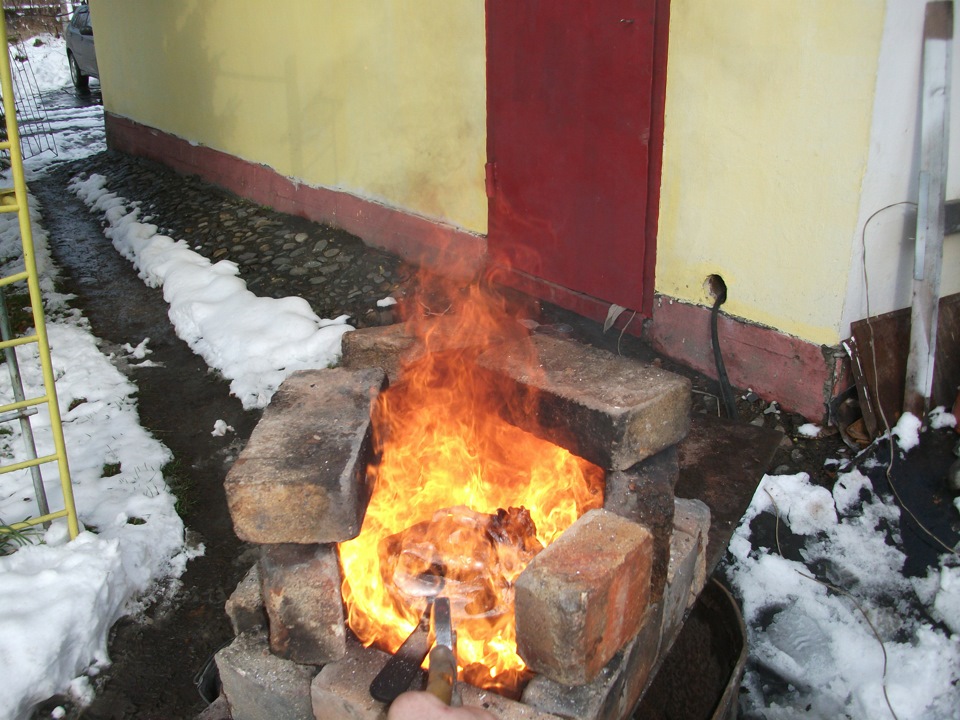

снова запустили горно. и попытались наши плюшки сломать с помощью зубила и кувалды чтоб кусочки запихать в тигель.
Самостоятельная установка проставок для увеличения клиренса
Жителей России, разбирающихся в автомобилях, обычно гораздо больше, чем отечественный автопром, привлекают иномарки. Но при покупке транспортного средства зарубежного производства стоит учитывать, что оно было разработано и создано для условий другой страны. Качество российских дорог может стать причиной поломки днища кузова и других деталей машины. Поэтому, чтобы увеличить дорожный просвет, владельцы иномарок зачастую прибегают к установке проставок для увеличения клиренса своими руками.
Назначение проставок для увеличения клиренса
Сегодня установка проставок для увеличения клиренса является довольно популярным видом автотюнинга. Они представляют собой запчасть цилиндрической формы. Установка производится под амортизаторы и пружины подвески.
Обычно эти запчасти делают универсальными, чтобы они подходили для любой марки машины. Отличаются они друг от друга только материалом изготовления, плотностью и размером. Из этих параметров складывается стоимость.
Перед тем как производить монтаж, нужно понять, для каких ситуаций необходима данная модернизация. Обычно увеличение дорожного просвета делают в двух случаях:
Такой тюнинг способен защитить дно, подвеску и поддон двигателя машины от возможного стирания и пробоев во время езды. А также при увеличении клиренса исключается касание арки задними колесами.
Несмотря на все положительные стороны, у этой процедуры есть и ряд недостатков:
Поэтому, чтобы иметь возможность предупредить возможные поломки и опасные ситуации на дороге, стоит уделять больше внимание транспортному средству с увеличенным клиренсом.
Критерии выбора материала
В первую очередь, чтобы сделать проставки для увеличения клиренса своими руками, нужно выбрать подходящий материал. Обычно их делают из алюминия или полиуретана. Каждый материал имеет свои преимущества и недостатки.
Полиуретановые элементы менее долгосрочны, чем их металлические аналоги. Пластик постоянно контактирует со стальными втулками автомобиля, поэтому со временем он стирается. Это может стать причиной значительных повреждений кузова транспортного средства.
Алюминиевые запчасти более надежные и качественные, но и у них есть минус – это ржавчина, которая значительно ухудшает состояние деталей. Проставки для увеличения клиренса делают также из стали и пластика. Эти материалы не имеют особых отличий от алюминиевых и полиуретановых деталей.
Обычно металлические запчасти монтируют под пружину, а детали из пластика или полиуретана – над пружиной.
Процесс установки проставки для увеличения клиренса
Чтобы процесс монтажа проставок под пружину своими руками не вызвал затруднений, стоит обратить внимание на следующие рекомендации:
Установка на переднюю часть
Существует последовательность действий, чтобы установить проставки для увеличения клиренса своими руками спереди машины:
Подобный алгоритм нужно применить и ко второму колесу.
Установка на заднюю часть
Инструкция для установки проставок сзади автомобиля немного отличается от описанной выше:
Видео по теме: Проставки для увеличения клиренса своими руками
Как сделать проставки для увеличения клиренса
Проставки для увеличения клиренса своими руками – один из самых простых и дешевых способов решить проблему цепляния днищем автомобиля неровностей на дороге и повышения проходимости.
Но насколько они смогут помочь, в чем их преимущества и недостатки, следует разобраться подробнее.
Проблема недостаточного клиренса
Очень много владельцев легковых авто в процессе эксплуатации сталкиваются с одной проблемой – небольшой дорожный просвет авто, из-за чего при преодолении неровностей машина цепляется днищем вплоть до зависания на «пузе». Особенно это проявляется в зимний период.
Причем проблема с недостаточным клиренсом может возникнуть как с новым авто, в которых конструктивно заложен небольшой дорожный просвет (такие машины в народе называют «пузотерками»), так и моделями с клиренсом, в общем-то, вполне приемлемым, но из-за севших пружин подвески, произошло его уменьшение.
Да и так, какой водитель не хочет хоть немного приблизить свою легковушку к кроссоверам и внедорожникам по проходимости.
И самый простой способ – это увеличить дорожный просвет.
Способы повышение клиренса
Методов повышения дорожного просвета несколько, при этом подбирая оптимальный из них, следует учесть, какая именно проблема решается – увеличение клиренса для повышения проходимости или же устранение последствий севших пружин.
Одним из самых простых способов повысить дорожный просвет – это установить на авто колеса большего диаметра. Такое решение действительно может помочь добавить пары сантиметров между днищем и дорогой.
Но здесь есть множество негативных моментов – установка таких колес обойдется дорого, просвет увеличится, а вот расстояние между колесом и аркой уменьшится, возрастет нагрузка на подвеску и трансмиссию. В общем, такой метод не самый оптимальный.
Повысить жесткость севших пружин, тем самым уменьшить колебания кузова при движении по неровностям, можно не только их заменой (что тоже не всегда дешево), а и установкой упругих элементов между витками пружин.
Основная их задача — противодействовать сжатию. Раньше для этих целей использовали обычные теннисные мячи (и сейчас для некоторых такой тюнинг вполне актуален).
Теперь же можно просто купить специальные резиновые проставки, устанавливающиеся между витками. Такая доработка подвески позволяет лишь повысить жесткость пружин и на дорожный просвет она практически не влияет.
Также повысить клиренс можно путем полной переработки ходовой части и установки вместо обычной подвески пневматической. Но это уж очень дорогостоящий вариант.
Установка же проставок – самый простой способ повысить как клиренс, так и жесткость пружин.
В подвеске автомобиля ничего переделывать не нужно, стоят они недорого, или их можно самостоятельно изготовить и установить.
Суть этого метода сводится к добавлению специальных подложек под амортизационные стойки между кузовом и опорой (повысит дорожный просвет), или между опорой и пружиной (увеличит жесткость).
Все просто: проставка не даст стать амортизационной стойке до упора (упереться в кузов), в результате несущая часть приподнимется относительно колеса, тем самым и увеличиться клиренс.
Что касается проставок для повышения жесткости, то после сборки стойки пружина будет находиться в более сжатом состоянии.
Из чего делаются проставки
Производители автозапчастей и аксессуаров уже заметили, что проставки пользуются спросом, поэтому они уже наладили выпуск их.
Причем для их изготовления используются разные материалы:
Полиуретан и резина сами по себе материалы упругие, поэтому при эксплуатации они могут сжиматься, что позволяет в большей степени гасить колебания.
При этом полиуретан очень устойчив к негативному воздействию окружающий среды, поэтому прослужить он может длительный срок.
Но в конструкции таких проставок часто используются металлические втулки в отверстиях под болты, и это их недостаток.
При сжатии эти втулки контактируют с кузовом, и в месте контакта возможно появление очагов коррозии.
Резина хоть и подвержена «старению», но в таких проставках никаких металлических элементов нет, поэтому они на кузов негативных воздействий не оказывают.
На Suzuki Escudo это выглядит так:
Проставки из алюминия обладают высокой прочностью, но поскольку это металл, то в месте контакта с кузовом может появиться коррозия.
Пластик в этом плане лучше. Он также прочный, но ржавчины от него не будет. Поэтому оптимальными для установки на авто являются резиновые и пластиковые проставки.
Причем отмечается, что на передней подвеске желательно использовать проставки из прочных материалов, а на задней – из эластичных.
К тому же, нельзя до бесконечности наращивать клиренс при помощи проставок.
Толщины их не должна превышать 3-5 см, использование более толстых подложек приведет к значительному ухудшению управляемости авто.
Достоинства и недостатки
Если рассматривать положительные стороны использования проставок для увеличения клиренса, то, в общем, их и не так уж много:
Негативных же сторон в таком тюнинге подвески значительно больше, поэтому следует хорошо обдумать, стоит ли их устанавливать.
Проставки в подвеске авто – это:
Но здесь стоит отметить, что при правильном подходе к вопросу установки проставок, негативные воздействия будут минимальными и практически незаметными.
Алгоритм работ по установке
Установка проставок для увеличения клиренса (в случае, когда они будут помещаться между опорой стойки и кузовом) – не сложная, и ее вполне можно выполнить самостоятельно.
Далее приведена общая последовательность работ по их монтажу. Подходит она практически для любого авто, но стоит учитывать, что у каждой модели имеются свои определенные нюансы.
Чтобы поставить проставки спереди необходимо:
Затем операция повторяется, с другой стороны. После установки проставок обязательно проводится регулировка углов развала-схождения.
Примерно так же устанавливаются подложки и на заднюю подвеску. То есть, отсоединяем от кузова стойку, меняем болты, ставим проставку, собираем все обратно.
Единственное, после сборочных работ регулировка углов не потребуется.
Но это описана установка проставок на легковых авто, где в основном используются спереди стойки МакФерсона.
Но есть и машины, у которых, конструкция подвести отличается, поэтому и нередко подложки устанавливаются под пружины. Ниже более наглядно это все показано.
Самодельные проставки
Любые проставки конструктивно простые, поэтому и изготовить их несложно. Причем это процесс довольно творческий.
Одни делают их, просто вырезая из старой шины, другие используют эбонит, сталь, полиуретан и прочие материалы.
Для изготовления хороши любые инструменты. В домашних условиях для этого может пригодиться дрель, электролобзик, напильники и прочее.
Те, у кого есть возможность воспользоваться токарным станком, просто вытачивают их из заготовок.
В общем, для изготовления может использоваться любой подходящий материал, и обрабатывать его можно тоже разными инструментами и оборудованием. Важным условием является только соблюдение размеров.
Для вырезания можно попытаться найти чертежи, а если их нет, то ориентироваться по размерам составных элементов подвески (к примеру, проставка под пружину делается исходя из диаметра самой пружины и ее посадочного места).
В общем, при желании изготовить проставки в домашних условиях вполне реально.
Примеры проставок для разных авто
А теперь по поводу установки проставок на разные модели. Первым будет ВАЗ-2121 «Нива».
Чтобы повысить в ней клиренс придется делать проставки практически под все элементы подвески, те, что устанавливаются вверху под пружины и амортизатор выглядят так:
Дополнительно в «Ниве» их можно установить под шаровые опоры рычаги, внизу под пружину и т. д.
А вот в Форд Фокус 2 используется подвеска МакФерсона, поэтому существует возможность установить спереди подложку между стойкой и кузовом.
Размеры же проставки такие:
Так же ситуация и с Киа Сид 2. Подложка у этого авто выглядит так:
Заводские проставки на Деу Нексия выглядят так:
Но сделав необходимые замеры на верхней опоре, можно запросто вырезать такие же в домашних условиях.
На заднюю опору Нексии можно воспользоваться таким вариантом.
А вот у УАЗ ситуация такая же, как и у «Нива». Передние проставки для этого авто выглядят так:
Как видно, форма их достаточно сложная и изготовить в домашних условиях их будет невозможно.
А вот задние проставки под рессору сделать будет несложно. Заводская их версия выглядит так:
А вот комплект проставок для передней и задней подвески Шевроле Лачетти. Если задние подложки еще реально вырезать в домашних условиях, то для изготовления передних потребуются услуги опытного токаря:
Для Рено Логан проставки для увеличения клиренса лучше купить, поскольку изготовить в гаражных условиях практически нереально:
А вот на Сузуки SХ4 передние подложки для увеличения клиренса вполне можно выточить. Выглядят они так:
Важным условием при изготовлении проставок является соблюдение всех размеров.
Поэтому, если они изготавливаются на основании замеров по элементам подвески, то лучше сначала делать лекала из картона, а потом уже по размерам этих лекал изготавливать подложки.
И еще, при установке практически всегда потребуется замена крепежных болтов на более длинные.
И здесь очень важно подойти к качеству метизов. Лучше брать болты повышенной прочности с мелкой резьбой.
Видео — самодельные проставки для увеличения клиренса.
