Пузырьковая стиральная машина своими руками
Воздушно-пузырьковая стиральная машина: принцип работы, виды, лучшие модели, преимущества и недостатки
Производители бытовой техники изобрели ряд технологий, призванных улучшить качество стирки, адаптировать ее условия к особенностям конкретного типа изделий, препятствовать таким неприятным явлениям, как усадка и выцветание. Одним из таких примеров является пузырьковый эффект, способствующий отстирыванию «трудных» пятен даже при невысокой температуре воды.
Пузырьковый барабан в стиральной машине: что это такое
Впервые технология пузырьковой стирки была внедрена компанией Samsung.
Она построена на использовании барабана с фактурными стенками и обилием отверстий и мощного компрессора, вспенивающего воду с растворенным в ней порошком. Во время работы воздушно-пузырьковой стиральной машины в воде образуется большое количество мельчайших пузырьков воздуха. Проникая через отверстия в крутящийся барабан, они механически воздействуют на белье.
Этот принцип дает возможность получить высокий КПД стирки даже в негорячей воде и заменить кипячение. При этом отсутствует деформирующий эффект, который высокая температура оказывает на деликатные ткани.
Принцип работы воздушно-пузырьковой стиральной машины
Что же происходит, когда пузырьковые массы соприкасаются с испачканной одеждой? Лопаясь, пузыри направляют в места загрязнений энергетические импульсы, обеспечивающие лучшее удаление грязи.
Данное механическое воздействие также увеличивает пенообразование, что сокращает требуемые расходы моющего средства.
В машинках Самсунг пузырьковая технология обозначается Eco Bubble, где слово Eco указывает на экономию ресурсов: метод позволяет справиться со стойкими пятнами без необходимости в больших расходах порошка и отбеливателя. Еще пузырьки обладают защитными свойствами, препятствуя избыточному трению между слоями ткани, из-за которого некачественно окрашенные вещи могут линять и выцветать.
Виды стиральных машин воздушно-пузырькового типа
По типу конструкции выделяются два типа моделей машинок с пузырьковым эффектом:
Особенность пузырьковых устройств состоит в том, что после нажатия кнопки, запускающей процесс стирки, подача воды осуществляется не в бачок, а в ответственный за «пузырение» генератор. Там она смешивается с моющим средством и образует жидкость, богатую пеной.
Через мелкие дырочки в стенках вращающегося барабана вода проникает в него и взаимодействует с одеждой. Загрузка вещей в технику данного вида производится через люк в передней панели.
В современных моделях устранены все недостатки старых механических активаторных стиралок, не имевших электронного обеспечения, теперь они прекрасно отжимают, сами заливают и сливают воду, реализуются несколько режимов работы (бережный, для шерсти и др.).
Однако, такую машину все равно не получится разместить под столешницей, так как загрузка одежды производится вертикально, как у архаичных активаторных моделей.
В качестве примеров можно упомянуть модели Mabe LMR1083PBYR0, Redber WMA 5521.
Цены на эти модели варьируются в пределах 14 000 – 17 000 рублей.
Лучшие модели стиральных машин с воздушно-пузырьковой стиркой
Популярностью пользуются пузырьковые стиралки корейских производителей:
Преимущества и недостатки воздушно-пузырьковых стиральных машин
Достоинствами агрегатов данного типа являются:
В качестве минусов можно отметить повышенную стоимость агрегата и большую вероятность сбоев функционирования, обусловленную сложным электронным обеспечением.
А что вы думаете по поводу того стоит ли переплачивать за машинку с функцией EcoBubble, напишите свое мнение в комментариях ниже. Кроме всего, если остались вопросы задавайте их там же, в комментариях.
Активаторная стиральная машина: что это такое, принцип работы, как выбрать, лучшие модели
Стиральная машина под раковину: особенности, какие подходят, как выбрать, лучшие модели
Посудомоечная машина под раковину: виды, как выбрать, самые компактные модели, как установить
Ножки для стиральной машины от вибрации: для чего нужны, как выбрать и установить
Устройство стиральной машины-автомат: принцип работы, из чего состоит
Как я смастерила самодельную стиралку из пластикового ведра и обычного вантуза
Всем дачникам со стажем знакома такая ситуация: накопилась гора грязной одежды, а постирать ее возможностей нет. То есть, вода имеется, и нагреть ее можно. Но вот перестирать руками целую груду белья, а также джинсов и шортиков желания ни у кого не возникает.
Хорошим выходом из положения была бы стиральная машина. Только стоит она недешево. Кроме того, в дачном домике не всегда есть возможность подключить стиралку. Однако, если активизировать изобретательские способности, кое-что вполне можно сделать. Представляю вам уникальную дачную стиральную машину, двухведерную, с механическим приводом.
Для конструкции понадобится: два пластиковых ведра, крышка и обычный вантуз, который можно приобрести в хозяйственном магазине. Желательно еще иметь дрель, но можно обойтись и без специального инструмента.
Ведра подойдут технические, на заводах в них поставляются материалы для производства. Такая вместительная и крепкая емкость вполне пригодится для исполнения нашей задумки.
Шаг 1. Прорезаем или просверливаем в одном из ведер отверстия. Они должны располагаться в нижней части.
Шаг 2. Делаем дрелью широкий прокол в крышке, желательно посередине. Можно прорезать его ножом или проплавить каким-нибудь металлическим предметом, например, отверткой.
Шаг 3. Вырезаем отверстия в резиновой части вантуза. Их может быть любое количество: 2, 4 или 6.
Просветы нужны, чтобы мыльная вода нормально циркулировала, а также для легкости работы вантузом.
Стиральная машинка готова. Можно собирать и начинать пользоваться.
Вантуз играет роль поршня. Его просовывают в крышку, которой закрывают ведро. В емкость закладывают грязную одежду и заливают горячую воду. Если нет под рукой порошка, можно использовать жидкое мыло или гель для душа.
За 10 минут интенсивной работы поршнем отстирываются даже сильные загрязненности. К этому делу можно привлекать детей школьного возраста, а также тех, кто желает накачать мышцы рук. Крышка нужна для того, чтобы жидкость не разбрызгивалась и не парила слишком сильно. А второе ведро, с отверстиями, выполнит функцию бельевой корзины. В него укладывают постиранные вещи для стекания мыльной воды.
После первого этапа нужно прополоскать одежду. Полоскание выполняется аналогичным образом. Грязная вода заменяется чистой и прохладной. Белье нужно отжать руками, снова уложить в целое ведро и повторить процесс.
Вариант: сразу всунуть ведро с отверстиями в другое ведро. В этом случае белье даже не придется перекладывать. Его просто вытаскивают и меняют воду.
Самодельная пузырьковая мойка агрегатов
Наконец, дособирал и протестировал самодельную пузырьковую мойку агрегатов с применением моющего средства Профис ULTRA MK от компании Химик Лайф.

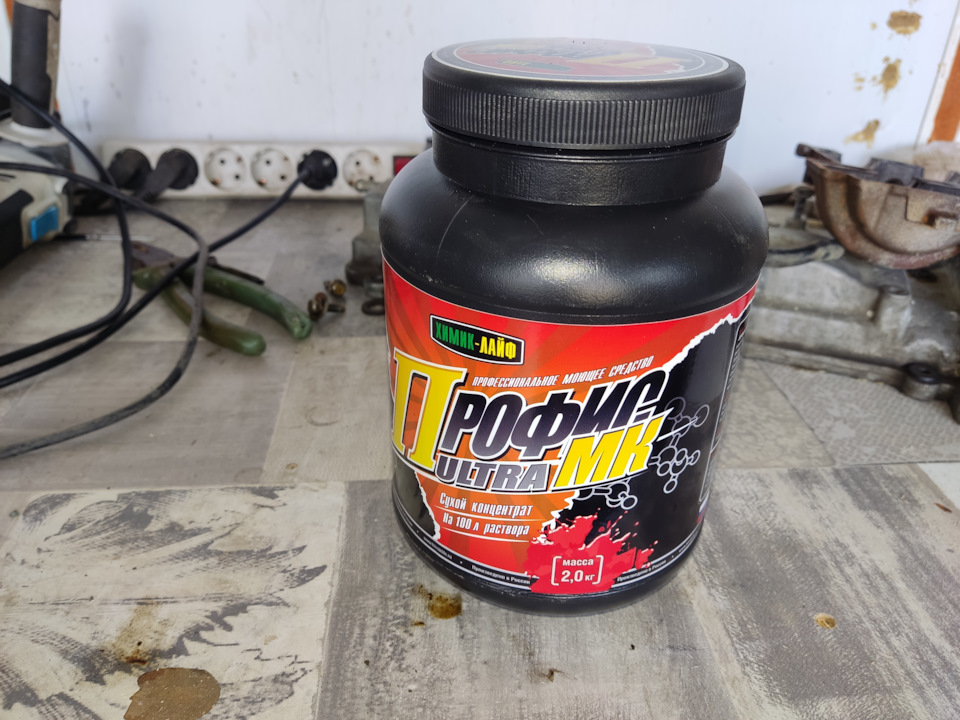

Устройство ее достаточно просто. Нужен ТЭН мощностью от 1,5 (а лучше 2) кВт, трубки для подачи воздуха и воздушный компрессор.

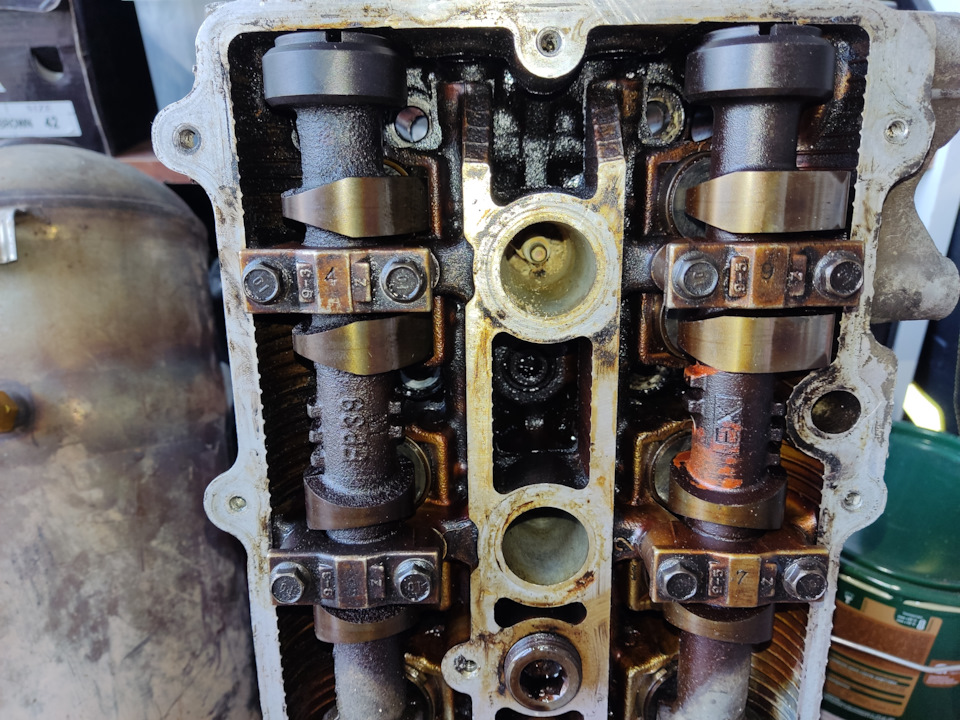

Пробный запуск показал, что даже за 10 минут и при температуре воды 35-40 градусов (при рекомендованых >62) средство достаточно неплохо работает.
Полное видео теста:
Метки: мойка, cleaner
Комментарии 119
По мне так полная шляпа
А мне понравился результат
Так вот Ты каков — бульбулятор =))
Не видел ни одной обычной хим мойки после которой деталь блестит словно с завода. Сейчас наиболее удачными являются сочетания химического и механического воздействия, а это или ультразвуковая мойка, или аквабластинг.
Да, ультразвуковая мойка даже с мягкими растворами отлично вымывает поршни и прочие мелкие детали. Для более крупных нужен более мощный излучатель а он весьма недешев.
Удачи тебе в твоих стараниях
пятки в ней только отмачивать)
Шуманит хорошо отмывает!
эмм, а че химию не изучали в школе? Ну съест плёнку оксидную с поверхности и что? Она за секунды появляется на алюминии обратно) в этом прикол алюминия.
люблю фразу «а че», сразу видно отличника учебы )))
подумай еще раз, алюминий с оксидной пленкой погружен в воду с гидроксидом натрия. За секунды образуется обратно? ))))
Ладно, «а че» не думай, для тебя видео в 2010 году сняли:
Люблю псевдонауку на ютубчике. Ах да, у вас же деталь в этом вашем гидроксиде находится и из него не вытаскивается, я забыл
вы своим глазам уже не доверяете?
— на видео алюминиевую плитку обработали р-ром гидроксидом калия, растворилась оксидная пленка, р-р слили, деталь достали (без просушивания) и промыли водой(без просушивания), пленка достаточной толщины «за секунды» на алюминиии не успела появится и впоследующем пошла реакция с водой. То есть ваше утверждение неверное.
Если вы забрызгаете ГБЦ щелочной бытовой химией в состав которой входит щелочь и вода, то произойдет ровно тоже самое. Можете не признавать ошибку, чем больше людей будут щелочью мыть поршни, тем больше новых поршней купят и мотористы заработают, а я как раз автосервис открываю 🙂 мойте, обязательно. Азелит дешевле и лучше моет (больше щелочи). Советую!
Что такое пузырьковая стирка? Плюсы и минусы
Что такое воздушно-пузырьковая технология в стиральных машинах?
Модель с функцией пузырьковой стирки была разработана еще 15 лет назад.
Модели со встроенной Eco Bubble представила фирма Samsung. Внешне изделие с технологией воздушно-пузырьковой стирки ничем не отличается от стандартных. Главное различие именно в принципе очищения одежды.
Так, функция Eco Bubble позволяет проводить стирку при низком температурном режиме, но с сохранением эффективности. Воздух поступает внутрь барабана через отверстия, которыми снабжена его поверхность. При запуске техника начинает проводить через перфорацию потоки воздуха, которые преобразуются в пузыри.
Достигая ткани, они лопаются, буквально выталкивая загрязнения любой сложности. Такая технология позволяет не только эффективно очистить стойкие пятна, но и снизить расход порошка. Вдобавок пузыри снижают степень трения, поэтому белье сохраняет первоначальное качество.
Функция Eco Bubble позволяет отстирывать даже одежду, предназначенную для сухой химчистки. Так как стирка проходит при низкой температуре, то усадка вещей не происходит. Пузырьковый цикл, по сравнению с обычным, является более щадящим способом очистки.
Это позволяет без опасения отстирывать одежду, требующую бережного обращения. Так, Eco Bubble деликатно очищает изделия из шелка, кашемира, шерсти, ангоры. Первоначальный вид сохранят и вещи с обилием декора. Например, с пайетками, стразами, бусинами и другими элементами отделки.
Вдобавок, перемещение пузырьков внутри барабана создает эффект, сравнимый с кипячением. Поэтому одежда после Eco Bubble еще и продезинфицирована. Пузырьки поступают в воду вместе с потоком воздуха, в результате выделяется кислород. Он вступает во взаимодействие с ионами водорода. В результате образуется радикал, который уничтожает плесень и грибок.
Виды воздушно-пузырьковых стиральных машин
Существуют только два вида машин, оснащенных технологией пузырьковой стирки. Первый вариант – автоматические модели, второй – активаторные. Технологические особенности влияют на принцип реализации пузырьковой стирки.
Автоматические машинки
Такие изделия имеют привычную горизонтальную загрузку. Одной из основных деталей в машинках-автоматах считается бак. Ведь в него поступает вода, и осуществляется закладка вещей. Барабан из нержавеющей стали скрыт внутри бака. Именно он будет вращаться, перемещая белье.
При запуске шланг начинает закачивать воду в бак, залив происходит и в лоток для моющего средства. Мыльный раствор поступает в генератор пузырьков, расположенный под барабаном. В результате вода и порошок соединяются с воздухом. Образуется смесь из пузырьков, пены и мыльного раствора, которая поступает в барабан через перфорацию.
Сгенерированные пузыри проникают в ткань, выталкивая загрязнения. Такая технология позволяет устранить любые загрязнения, даже засохшие и стойкие. Это достигается во многом из-за выработки тепла, когда лопаются пузыри.
Этот процесс многие специалисты считают аналогичным кипячению. Однако воздействие высоких температур может привести к порче вещей, а пузырьковая технология сохраняет текстуру и качество.
Активаторные машинки
Главная особенность машин активаторного типа – это вертикальная загрузка. Отличие таких приборов заключается в отсутствии ТЭНа, так как осуществляется подключение к горячему и холодному водоснабжению. Дно барабана оборудовано пульсатором, создающим вихревые потоки воды.
Через специальное сопло пузырьки поступают в активатор, который отвечает за их равномерное распределение. А генератор продолжает вырабатывать новые порции на протяжении всего цикла. Эффективное устранение загрязнений происходит из-за подачи пузырей под большим давлением.
Выбор воздушно-пузырьковой машинки
На рынке бытовой техники колоссальное количество таких машин.
Спросите себя…
Чтобы выбрать себе стиральный агрегат данного типа, необходимо определиться и решить все моменты с целым списком вопросов, представленным ниже:
Ориентир на успешные модели
Daewoo
Компания Daewoo самая первая начала производство своих воздушно-пузырьковых машин, и по сей день лидирует по продажам, и самое главное – по качеству своего творения!
Модель, которую чаще всего покупают – Daewoo DWF-806WPS. Довольно большое количество отличных отзывов про этот агрегат. Средняя цена лидера 10000 рублей.
Еще более ранняя конструкция от того же производителя Daewoo DWF-760 MP. Цена от 7000 до 8000 рублей.
Samsung
Производитель Samsung со своей оснащенной технологией EcoBubble, агрегат – Samsung AEGIS. Цена от 55000 до 60000 рублей.
Стиральная машина барабанного типа – Samsung WW 60H2210 EW. Цена от 20000 до 30000 рублей и выше.
Машина от того же производителя – Samsung WF 60 F1R1 W2W. Цена от 17000 до 23000 рублей и выше.
Samsung WF 6 MF1R2 W2W. Цена от 20000 рублей.
Фея 2 М. Активаторный агрегат, стоимость которого не превышает 5000 рублей.
Избегаем неудачных покупок
Каждая стиральная машинка такого типа уникально по-своему, у некоторых могут возникнуть недовольства из-за присутствия в ней шума. Такое бывает при отжиме или же у других моделей с браком.
Плюсы и минусы технологии
Новая система стирки имеет несколько неоспоримых достоинств:
А стиральные машины активаторного типа обладают еще двумя плюсами:
Минусы воздушно-пузырьковых изделий:
Топ-6 стиральных машин с воздушно-пузырьковой технологией
В списке представлены лучшие модели из разной ценовой категории. Они имеют отличия в функционале, способе загрузки и габаритах.
Фея 2 М
Стиральная машина активаторного типа. Удобна для использования на дачном участке или в сельской местности. Ведь перепады с подачей воды не станут препятствием для запуска цикла. Модель работает без подключения к водоснабжению. Цена колеблется в пределах 4 000 рублей.
Daewoo DWF-806WPS
Прибор активаторного типа со встроенным отжимом. Барабан может совершать до 800 об./мин, что соответствует классу D. Вертикальный тип загрузки облегчает использование, а вместительный бак (6 кг) сможет удовлетворить нужды обычной семьи. Стоимость на рынке начинается от 10 000 рублей.
LG FH0B8LD6
Стиральная машина в классическом стиле впишется в дизайн любой комнаты. Фронтальная загрузка позволяет использовать верхнюю панель как дополнительную рабочую поверхность. Вдобавок крышку можно демонтировать, чтобы встроить прибор в гарнитур.
Средний уровень загрузки – 5 кг, подойдет для нужд среднестатистической семьи. Несмотря на бюджетную стоимость, модель защищена от протеканий и перепадов напряжения. Цена на рынке может достигать 22 999 рублей.
Основным недостатком можно отметить недостаточный отжим. Максимальная скорость вращения барабана – 1000 об./ мин.
Haier RTXS G382TM/1-07
Стиральная машина от китайского производителя, оснащенная инверторным двигателем. Прибор позволяет отстирать за раз до 8 кг, что подойдет для нужд большой семьи. Дверца, расположенная сверху, упростит загрузку белья.
Ведь для закладки вещей не потребуется постоянно наклоняться. Вдобавок отсутствие люка на передней панели позволит разместить прибор в узком пространстве. Например, в ванной комнате или коридоре. Средняя стоимость – 34 999 рублей.
К достоинствам модели можно отнести:
Samsung WW70K62E69W
Модель от корейского бренда с возможностью дозагрузки. Производитель оснастил модель инверторным двигателем, что обеспечивает снижение уровня шума до 54 дБ. Средний уровень загрузки – 7 кг, отвечает нуждам семьи из 3-4 человек. Цена на рынке может достигать 35 900 рублей.
Среди преимуществ можно выделить:
Главный недостаток – отжим класса B. Вещи после стирки будут избавлены от излишка воды, но все еще будут довольно влажными. Тогда как более высокий класс отжима позволяет получить полусухое белье.
Samsung WD80K5410OW
Модель с фронтальным уровнем загрузки позволяет очистить до 8 кг белья. Причем вещи можно еще и просушить, за раз можно подготовить до 6 кг. Через дополнительную дверцу можно заложить белье после запуска стирки. Средняя стоимость – 49 999 рублей.
К плюсам модели можно добавить:
Нужна ли пузырьковая система в стиральной машине?
Рассмотрев плюсы и минусы пузырьковой стирки по отзывам разработчиков и пользователей, стоит понять целесообразность данной функции. Такое приобретение будет полезно:
Отзывы показывают, что эффективность пузырьковой стиральной машины зависит от модели и производителя. Поэтому для покупки стоит иметь определенную денежную сумму, позволяющую купить надежный агрегат. Дешевая модель с большим набором дополнительных опций редко служит долго и качественно. Помимо этого стоит оценить размеры помещения, где будет производиться стирка. И соотнести габариты стиральной машины с отведенным для неё пространством.
Знание, что такое пузырьковый барабан в стиральной машине, позволяет сэкономить время, силы и ресурсы на стирке. Однако новая технология не отменяет традиционные методы стирки. Поэтому при ограниченных средствах, небольшом пространстве под агрегат, жесткой воде при отсутствии возможности улучшения её качества стоит устранять загрязнения имеющимися средствами.
Подведем итоги: включение пузырьковой системы в стиральную машину делалось с расчетом, что это облегчит стирку деликатных вещей с серьёзными загрязнениями. Цель, для чего нужно взаимодействие воды, воздуха и порошка, заключается в усилении интенсивности стирки в сочетании со снижением расхода моющего средства, температуры нагрева воды и сокращении силы трения. В результате чистота вещей достигается в сочетании с минимальной усадкой, износом волокон и потерей цвета.
Нужно учитывать несколько условий в том, как пользоваться функцией. Она заключается в выборе модели стиральной машины от надежного производителя, соблюдении инструкций по количеству вещей, которые можно постирать за один раз. И использовании соответствующей по качеству воды и моющего средства.
Пожалуйста, оцените, насколько статья была вам полезна! (Пока оценок нет)
Самодельная стиральная машина
В наши дни купить стиральную машину просто, магазины бытовой техники предлагают модели на любой вкус и кошелек. Все действительно так, но бывают ситуации, при которых покупать новое устройство невозможно или нерационально. В таком случае на помощь придет самодельная стиральная машина. Существует несколько популярных конструкций, каждую из которых несложно повторить.
Когда нужна подобная самоделка
Кое-кому словосочетание «самодельная стиральная машина» покажется абсурдом, но на деле подобное решение может оказаться очень даже кстати. К примеру, это отличная вещь для дачи. Вряд ли стоит покупать новую машину, понимая, что большую часть года она будет просто стоять в пустующем домике.
Другая ситуация – автоматическая стиральная машина вышла из строя и отвезена в мастерскую. Поломка серьезная, ремонт затягивается, ручная стирка не выход – можно потратить несколько часов и собрать простенькое устройство своими руками. Помимо прочего самодельная машина станет хорошим выходом для молодых семей, вынужденных ютиться на съемных квартирах.
Полноценная стиральная машина из подручных деталей
Конечно, изготовить самодельное автоматическое устройство с множеством программ стирки в домашних условиях не удастся, тем не менее, имея более или менее прямые руки несложно собрать простенькую машину с активатором.
Подготовка к работе
Первым делом надо подобрать детали для будущей самодельной стиральной машины. Понадобится:
Помимо этого, нужен лист резины для изготовления прокладок (подойдет старая камера), резиновые пробки или втулки небольшого диаметра, они послужат ограничителями, будут удерживать крышку на баке во время стирки.
Сборка самодельной стиральной машины
Важнейшая деталь самоделки – бак, в качестве такового можно использовать большую эмалированную или алюминиевую кастрюлю, в ее конструкцию не будут внесены изменения, потому в любой момент ее можно использовать и по прямому предназначению. Если большой кастрюли нет, самодельную машину можно изготовить из бочки подходящего размера.
Бак готов, время заняться стирающей частью (крышкой с установленным на ней двигателем, приводом и активатором). Для нее потребуется основа. В качестве таковой подойдет диск из любого имеющегося в хозяйстве листового материала. Лучше взять пластик или текстолит, но можно обойтись многослойной фанерой. В случае использование дерева важно обеспечить ему надежную защиту от влаги. Диаметр диска должен быть на 10-15 см больше диаметра бака.
По центру диска высверливается отверстие под вал, при использовании мягкого материала в него стоит запрессовать втулку. В качестве двигателя рекомендуют использовать агрегат от станка «Умелые руки», плюс подобного решения в том, что движок не надо переделывать. В случае использования другого агрегата придется решать вопросы подсоединения вала активатора, потребуются переходные втулки разного размера.
Мотор крепят с помощью комплектных болтов, шайб и втулок, между ним и основанием желательно положить резиновую прокладку, она защитит от брызг, уменьшит вибрацию, снизит шум.
Вращающийся вал должен быть закрыт, в противном случае на него намотает белье, что чревато последствиями. В качестве кожуха сгодится небольшая алюминиевая кастрюля. В ее дне сверлят отверстие. В него устанавливают втулку активатора и фиксируют изнутри гайкой. Поскольку внутрь «кожуха» все равно попадет вода, использовать уплотнительные манжеты не нужно.
Кастрюлю крепят к диску с нижней его стороны с помощью саморезов или болтов с гайками. Роль крепежных уголков выполнят ручки. В результате всех этих манипуляций получится следующая конструкция: диск, сверху на нем установлен двигатель, его вал проходит через основу и «кожух» и соединяется с активатором.
Сделанная своими руками стиральная машина практически готова, надо только подключить двигатель к электросети и позаботиться о безопасности. Для питания используют обычный кабель с вилкой для бытовых приборов, обязательно заизолировать клеммы, используя изоленту или термоусадочную трубку. Кроме того двигатель надо закрыть. Подойдет колпак от старого пылесоса. Чтобы в ходе стирки крышка не «ходила», по окружности с нижней ее части крепят амортизаторы, сгодятся пробки или резиновые втулки.
Можно начинать стирку. В бак забрасывают белье, заливают воду, добавляют порошок или жидкое хозяйственное мыло. Закрывают крышку и включают устройство в сеть.
Элементарная конструкция из аквариумного компрессора
В случае небольших объемов стирки можно изготовить простенькую самодельную стиральную машину из ведра и обычного компрессора. Роль активатора в ней выполняет поток мелких пузырьков, которые поднимаются от распылителя. Напор воздуха способствует перемешиванию воды, «выбивает» грязь, очищая одежду. Конечно, высокой производительности от подобной конструкции ждать не стоит, тем не менее, она быстро освежит белье, удалит несложные пятна.
В принципе, процесс изготовления данного механизма ограничивается лишь подбором подходящей емкости для бака и установкой внутрь нее распылителя.
Самодельная ручная стиральная машина из ведра и вантуза
Резиновую часть вантуза надо немного доработать. В ней вырезают окна (от 3 до 6). Ручку вставляют в отверстие крышки, в ведро заливают воду, помещают белье и засыпают моющее средство. Пользоваться устройством просто – надо лишь поднимать и опускать ручку вантуза, перемешивая содержимое бака.
Хорошо когда под рукой автоматическая стиральная машина, но иногда ее нет, а это значит что надо подключать смекалку. Немного усилий, несколько часов работы и стирка снова станет простым и приятным делом.
