Рамка для установки планшета в авто
Android-car, или планшет в машине. Часть 1 — изготовление рамки.
В очередной раз у меня зашевелилось шило в заднице возникла бредовая идея. Хочу себе планшет в машину — и все! В срочном варианте был найден подходящий планшет(о нем в будущих бж). Встал вопрос о месте размещения планшета в машине. Самым простым способом было бы закрепить его на пр
исоске. Но есть ряд минусов такого решения: некрасиво, болтаются провода, никакая вандалозащищенность. Поэтому было принято решение изготовить рамку. Можно было конечно заказать люксовую рамку и приспособить в машину — но это было бы так же геморойно, как и сделать новую, но при этом дороже.
Поэтому отправляемся в гараж!
Что я использовал: Ванночка с торпеды, монтажная пена, орг-стекло, скотч, шпатлевка по пластику с стекловолокном и без, шкурки разных мастей, грунт, краска для бамперов, антигравий, прямые руки.
Технология не нова, выгоднее было бы использовать стеклоткань с эпоксидкой, но ее под рукой не оказалось(((
Снимаем ванночку с торпеды, убираем все лишнее.
Изготовил рамку из оргстекла, которая стала основой.
Далее закрыл скотчем все лишнее.постарался придать примерные очертания для рамки.
Ну и по уже ставшей «легендарной» технологии запениваем все к едрени фени)))
Рамка получилась мягковатой, поэтому решил немного усилить шпатлевкой со стекловолокном.
Далее шкурим, опять шпатлюем, потом шкурим и так круг за кругом…
Затем пришло время бежать в машину на примерку)))
После выравнивания поверхности покрываем обычной шпатлевкой по пластику и начинаем вышкуривать…
Тут мне пришла в голову мысль «а почему бы мне не сделать центральную рамку цельной?» Ну и воплотил мысль в жизнь.
Далее захотелось придать рамке текстуру. Покрыл ее антигравием.
Покрасил…
Так же сделал мета для выносных кнопок включения, громкости, назад и домой.
ну и установил в машину.
Каков итог: форма рамки меня полностью устраивает, а вот покраска — не очень. Нужно думать наз текстурой, потому что эта достаточно сильно выделяется из интерьера. Нужно думать, благо время еще есть.
Ну а далее подготовка и установка планшета. Только это чуть позже — тут возникли небольшие трудности…
Рамка для фиксации планшета своими руками
Не знаю почему, но все мусорные пакеты, совершенно не клеятся к эпоксидной смоле. За год переклеил много разного, использовал при этом разные мусорные пакеты и разных цветов. Но проблем ни разу не было — берите любые из свёртка.
Видов смол на рынке в избытке. Лучше всего использовать смолу для ремонта лодок (например composit-stroy.ru), с временем отверждения от 2-х часов или более. Свою эпоксидною смолу покупал в graphite-pro.ru Производство Германии, пользуюсь два года. У неё есть один важный плюс — не имеет запаха.
Смешивать смолу и отвердитель нужно строго 50 на 50. Бытует мнение, чем больше отвердителя добавить, тем быстрее и лучше застынет смола. Это бред! Количество отвердителя, превышающего 50% никаким образом не повлияет на время готовности и тем более твердости изделия. На скорость отверждения и плотность молекул влияют только два параметра: состав смолы и температура окружающей среды. Чем выше температура, тем быстрее схватится состав и тем плотнее он станет.
Виды смол разнятся. Есть смолы выдерживающие высокие температуры, есть смолы затвердевающие только при высоких температурах. Например, если сделать два одинаковых изделия, но одно оставить застывать при комнатной температуре, а второе поместить в печь на шесть часов при 120 градусах — на выходе получите два разных по характеристикам материала. В домашних условиях невозможно изготовить что то похожее на корпус космического спутника или кокпита F1. Если для изготовления кокпита F1 хотя бы известен температурный режим (три часа при 140 градусах, два часа при 180 градусах, три часа при 140 градусах), то состав смолы вовсе неизвестен. Карбоновые изделия и вовсе запекают при 800-1200 градусах. Поэтому все статьи «карбон своими руками» — херня! Да, можно вылепить бампер. Но он и близко не будет обладать качествами карбонового изделия, а в первой же аварии сложится, как пакет для молока.
Плотно обматываем планшет мусорным пакетом, завязываем сверху узлом. Обклеиваем молярным скотчем, что бы получше подтянуть поверхность со стороны экрана.
Подготовим поверхность, на которой будем клеить. Например стекло с полки. Сверху стелим разрезанный пополам мусорный пакет.
Отрезаем два куска стеклоткани (или углеткани) с отступом по 1-1.5 см с трех сторон по краям, и 3-4 см с одной стороны (для создания кармана). Края ткани можно проклеить полоской малярного скотча в 2-3мм, что бы ткань не расползалась. Смешиваем смолу и отвердитель, грамм 100-150. Размешиваем в течении 5-10 минут.
Кладём первый слой ткани на стекло и промазываем его кисточкой. Смолы много не нужно, это клей, а не лак — не перебарщивайте. Смолы нужно столько, что бы она не растекалась и не выступала сверху над поверхностью ткани. Второй слой ткани кладём крест накрест к волокнам первого и так же промазываем. Кладём поверх подготовленный ранее пакет с планшетом.
Аккуратно натягиваем расстеленный пакет под стеклотканью, вокруг планшета, и завязываем узлом сверху. Снова проклеиваем молярным скотчем, для натяжки краёв пакета. Получается упаковка
Оставляем на 24 часа. По истечении этого времени, снимаем верхний пакет. Под ним обнаруживаем кокон вида
Я переборщил с размером ткани и края получились огромными. Аккуратно обрезаем дремелем по контуру, как указано на фото. Сверху оставляем «кармашек», в который в будет вставляться планшет. По бокам только три борта высотой около 7-8мм. Получится рамка, как на фото ниже
На последнем этапе в рамке нужно вырезать окно по контуру, для экрана планшета. Я оставил по бокам бортик в 5 мм. Но делать это нужно только на последнем этапе!
Идём дальше. Отрезаем еще два куска ткани. Один размером как и первые два (чуть больше размера планшета). Второй шириной 3-4 см и длиной в планшет. Снова кладём пакет на стекло, поверх кладём ткань и мажем эпоксидной смолой. Планшет в пакете вставляем в рамку и кладём её сверху на стеклоткань. Теперь нам нужно усилить нижний край рамки. Верхний усилять не нужно, он укреплён карманом для фиксации планшета. Вырезаем ножом из палочки для суши тонкую спицу. Такие палочки делают из бамбука. Бамбук обладает упругостью и плохо впитывает влагу. Поэтому каркас из него получается идеальный. Спицу кладём сбоку от нижнего края и накрываем сверху небольшим куском стеклоткани (см фото). Сверху промазываем эпоксидной смолой.
Кладём на планшет груз и оставляем на 24 часа (например сувенирный камень из Питерской мостовой и старых жестких дисков). По истечении 24 часов снимаем груз, вытаскиваем планшет. Обрезаем края, вырезаем окно под экран планшета. Можно сделать отверстие для встроенного микрофона в верхнем кармане, как на моём фото.
На этом рамка готова. Её можно вклеить куда вам вздумается. Например, в рамку для установки монитора. Снизу, по бокам вклеить две гайки. А планшет фиксировать какой нибудь планкой, закрепляемой болтиками в гайках. Такой способ крепления позволит извлечь планшет в случае необходимости но не позволит планшету болтаться и выдержит любые тряски и удары. Этим способом в моей машине закреплен уже второй планшет.
Точно так же можно сделать и «обратное» крепление планшета. Не нужно вырезать окно для экрана, а планшет вставлять тыльной стороной. Фиксироваться планшет будет карманом с одной стороны, с другой магнитами приклеенными к тыльной стороне рамки. На планшет необходимо приклеить пару тонких стальных полос 0,2-0,3мм (и покрасить в чёрный цвет). Только сначала найдите расположение датчика холла, что бы магниты не отключали вам изображение. Магниты рекомендую никель-кадмиевые — они маленькие, но фиг оторвёшь. На всяких ебеях их как грязи russian.alibaba.com/g/nickel-cadmium-magnets.html
Так же эти магниты можно найти и в любом жестком диске ПК.
Считаю, что на вопрос «как закрепить» ответил развёрнуто, возвращаться к нему больше не буду. Всем добра, создавайте, экспериментируйте, делитесь опытом 🙂
Планшет в автомобиль вместо магнитолы. Часть 2.
Всех приветствую! Подумал я в бессонную ночь — » в целом то задумка получилась с планшетом ))) «. Проблема была в планшетах купленных в 2011 или 12-ом году. Они свой ресурс выработали к сожалению.
Посему я решил опубликовать простенькую схемку так сказать «начинки» которая интегрирует планшет в машину. Здесь мы рассматриваем планшет Samsung Galaxy Tab 2, но собственно разницы нет.
Снимаем заднюю крышку планшета.
Отсоединяем три разъёма
Откручиваем рамку с АКБ от корпуса планшета. Вставляем разъёмы на место.
Далее у нас задача оттяпать разъем от контроллера и припаять провод чуток длиннее.
Аккумулятор откладываем. Нам нужен только разъём с помощью которого планшет будет получать питание. Остальные провода изолируем.
К разъёму цепляем провод который будет соединен с платой XL4015. Плюс у нас идёт от разъёма где был контроллер. Минус я прицепил к разъёму зарядки.
Комплектующие я покупал на Aliexpress. Получается дёшево и сердито.
Ссылка на плату: aliexpress.ru/item/125817…042311.0.0.264d33edjPBdAe
Можно приобрести плату на которой можно регулировать не только вольтаж но и ампераж:
Выбор большой. Удобно конечно с дисплеем.
Не подключая плату к планшету, соединяем плату с АКБ автомобиля и настраиваем (подкручиваем) отверточкой вольты. На планшет должно приходить 4.2 вольта. После чего можно подключать к планшету.
Далее мы берём провод OTG:
У вас он конечно может быть другим.
Аккуратно снимаем изолирующий колпачек. И разрываем красный провод.
У нас во всей этой конструкции будет подключена камера заднего вида. И если красный провод (он отвечает за заряд планшета) не порвать, то камера заднего вида работать не будет. Но о камере разговор пойдёт ниже.
Соединяем его с планшетом с одной стороны, а с другой с хабом.
Ссылка: aliexpress.ru/item/329152…ff-4566-be0c-d5a3970c89d4
Хаб обязательно должен быть активным (со своим питанием) потому как питаться он будет отдельно от зажигания. Это сделано для того чтобы планшет просыпался в момент включения зажигания.
К зажиганию хаб подключается через вот такую штучку:
На входе 12 вольт, на выходе 5 вольт 3 ампера. Соединил с прикуривателем который включается от зажигания.
Easy Cap. Ссылка: aliexpress.ru/item/329767…67-4954-81e1-a51ef208956b
К хабу мы подключаем так называемую карту захвата (EasyCap). На этой карте мы используем только желтый колокольчик. Остальное нам не нужно. К этому колокольчику мы подключаем камеру. Саму же камеру запитываем от задних ходовых огней. Чтобы при включении заднего хода активировалась камера и давала сигнал на планшет через хаб. При этом на планшете запускается программа которая собственно и выдаёт изображение на планшете.
НО! Есть одна загвоздка. У меня программа не выключается после переключения передачи на паркинг/нейтраль или драйв/первая. В программе где то в установках может есть такая функция, но её не искал.
Ну и магнитола. Я не стал углубляться до усилков и т.д. Мне достаточно магнитолы. Но она должна иметь блютуз. И звук чистый и лишних проводов нет. Сопрягаем планшет и магнитолу. Мне пришлось делать это только один раз. Потом сопряжение проходило автоматом.
К хабу соотвественно можно прицепить флэшку, клавиатуру и т.д.
Это конечно колхоз. Но зато было интересно ))). Плюс ко всему если не рукожоп, то можно добротную штуку сделать. Имея нормальный планшет будет работать как часы.
Ниже список программного обеспечения которое я использовал (есть платное ПО, но поверьте это копейки, оплата единоразовая):
1. Car Launcher — Оболочка для планшета. (меня устроила только она).
( play.google.com/store/app…tolauncher.motorcar&hl=ru ) 150 руб.
3. Яндекс навигатор — ну тут кому что нравится.
4. PC Radio — интернет радио (эту программу можно поискать на просторах интернета и поиметь PRO версию).
Установка планшета на ВАЗ 2110 с европанелью.
Всем привет. Как то на драйве увидел публикацию, как парень вставлял в европанель 7 дюймовый планшет. Тема не новая, но мне показалась интересной. Такое впечатление, что дизайнер и конструктор предусматривали установку в центр европанели монитора или каких либо органов управления. Можно заметить, что центральная решетка как бы повернута к водителю. Долго думал над установкой себе в машину планшета. Экран должен был выглядеть максимально солидно. Что бы у человека складывалось впечатление, что данная позиция идет в стоке. Итак, приступим…
Что мне потребовалось для установки:
1. Планшет 7 дюймов (Я выбрал Huawei Media Pad X3). Купил на авито б/у.
2. Понижающий модуль XL4015 (2 шт.) Купил на али.
3. Кнопка включения (без фиксации). Изготовили под заказ.
4. Камера заднего вида Blackview UC-23 PRO. Купил на озон
5. Плата видео захвата Video DVR (EUsbRcaSv) — чипсет UTVF007. Купил на озон
6. Разъемы для соединения проводов. Купил в автомагазине.
7. Провода, олово, флюс, термоусадка. Все было.
8. Разъем под кнопку. Извлек из старой проводки.

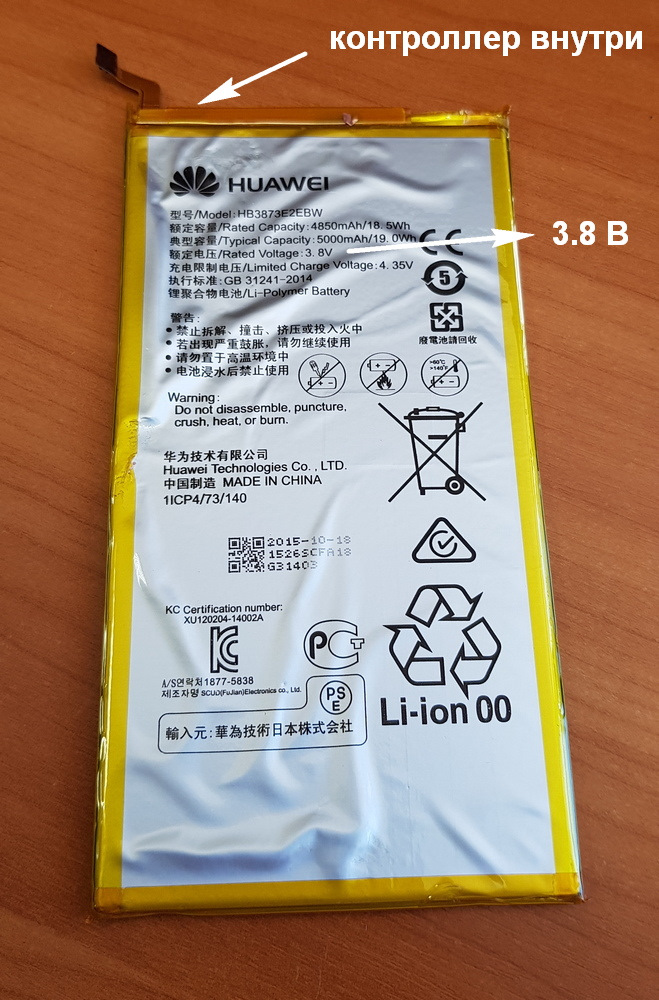

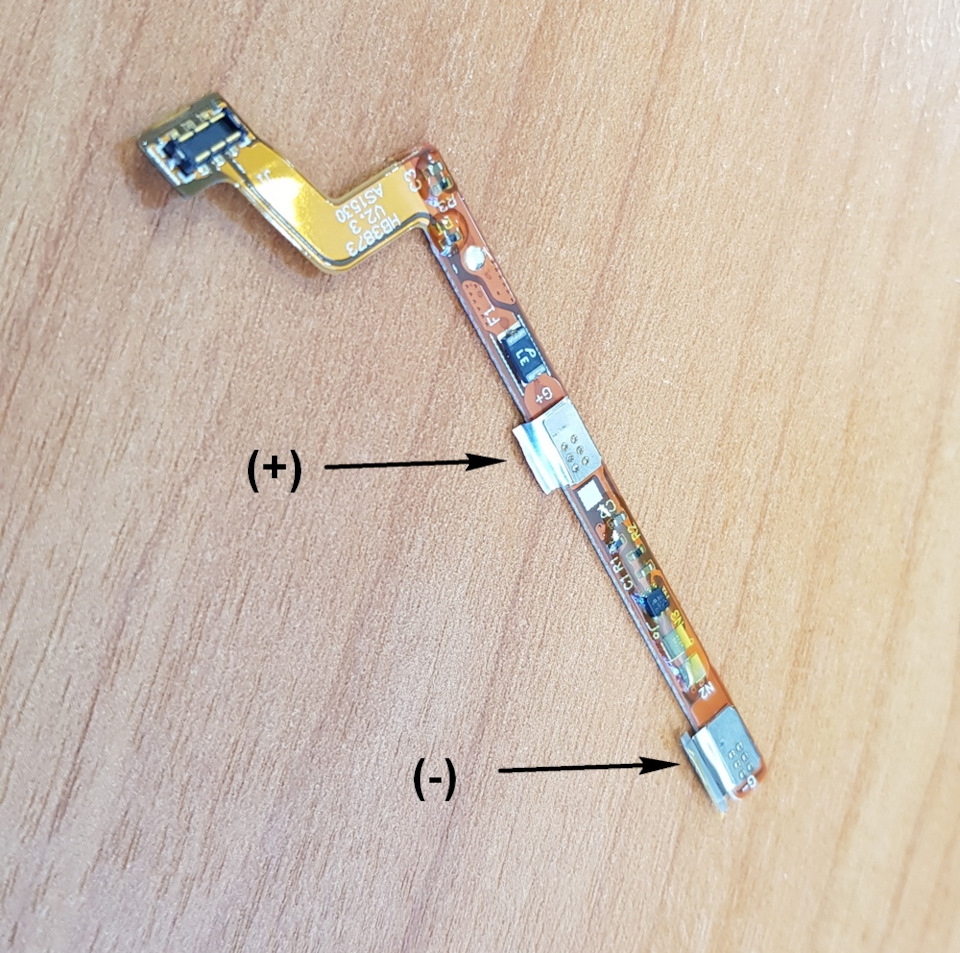

Первое что нужно сделать, это извлечь АКБ из планшета. Оставлять АКБ в планшете нельзя! На АКБ написано напряжение питания. Его запоминаем. В моем случае оно составило 3,8 вольта. Так же на АКБ стоит плата контроллер. Отрезаем АКБ от контроллера и на его место припаиваем провода и выводим их из планшета. ВНИМАНИЕ! Соблюдаем полярность! Контроллер подключаем обратно к планшету. Так же припаиваем тонкие провода к кнопке включения и тоже выводим их из планшета. Если вы будете подключать камеру заднего вида, вам так же потребуется вывести 4 провода для USB. Провода маркируем или используем провода разной расцветки, иначе можно потом все перепутать. В планшет ставим сим карту и флешку. Симку подключаем к общему трафику вашей сим карты что в телефоне. Благо мой оператор позволяет так сделать.

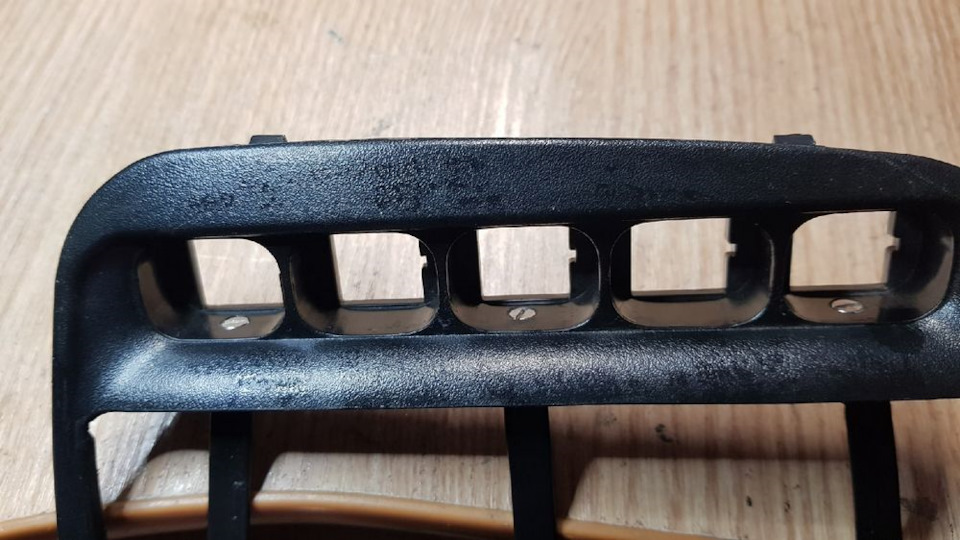

Покупаем новую рамку и извлекаем из нее все ламели. Напильником дорабатываем рамку изнутри под размер видимой области планшета. Фиксацию рамки осуществляем 3 алюминиевыми пластинами, затянутыми в термоусадку. Крепление пластин производится винтами потай.
Подготовка авто к установке.
Снимаем центральную рамку.
Заклеиваем центральное сопло виброй два слоя. Я взял вибру 2 мм. Заранее выводим 2 провода (+12 В) питания от магнитолы. Парприз нужно немного подпилить по месту, так как планшет с рамкой не проходил по ширине в верхней части. Доработка парприза останется незаметной, т.к. расширение закроет рамка. Расширение нужно делать предельно осторожно, так как можно по неаккуратности повредить видимую часть парприза!

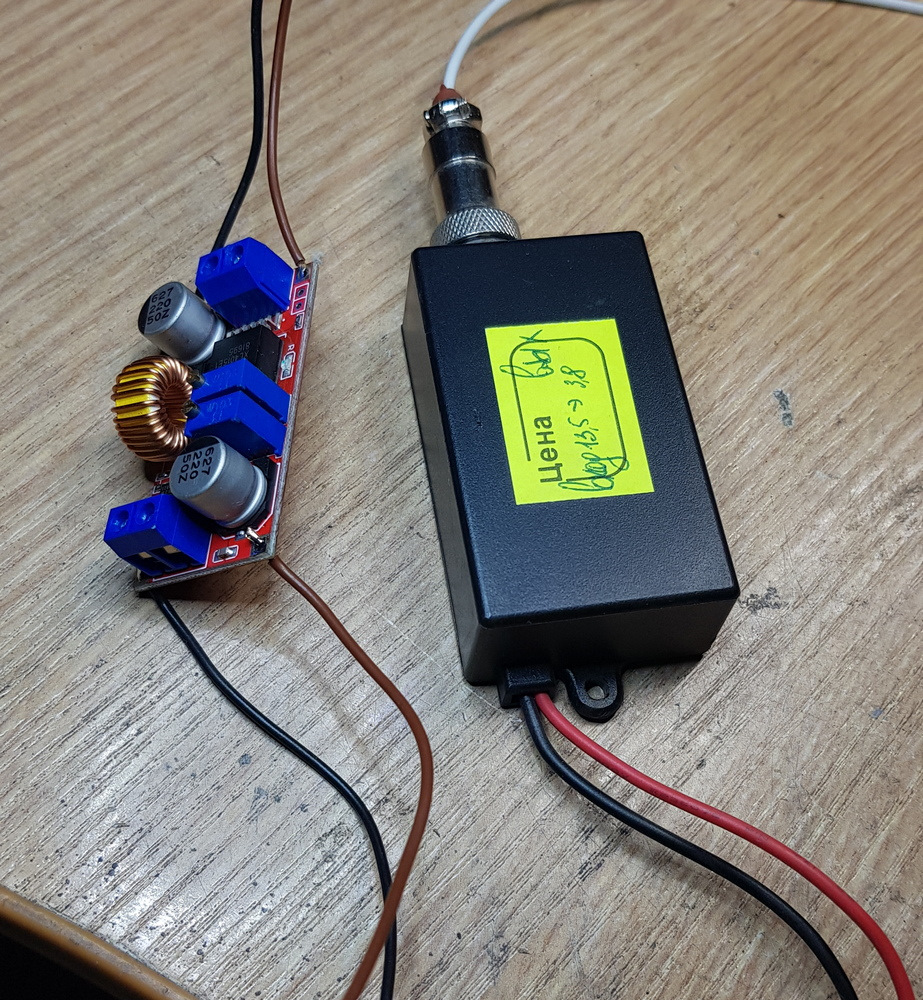

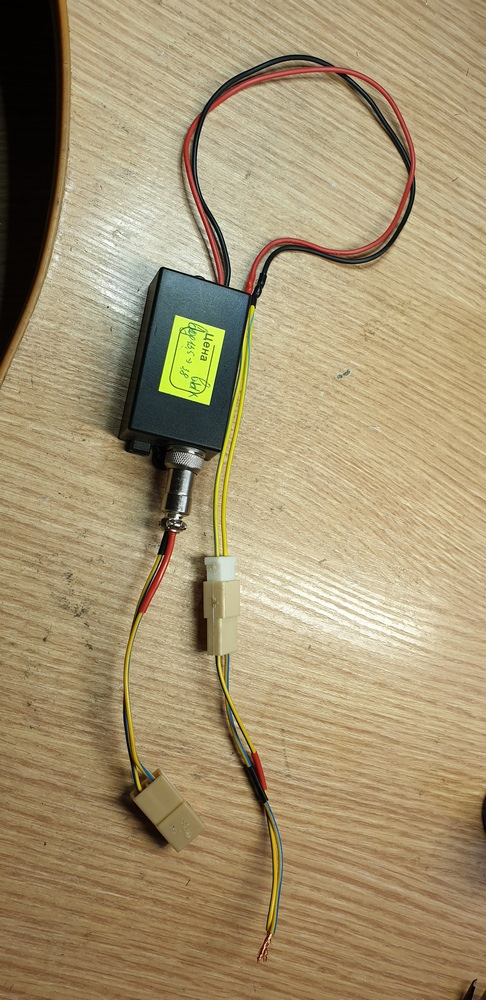

Далее припаиваем разъем к проводам питания. К разъему подключаем понижающий модуль (стабилизатор питания DC/DC), он делает из 12 вольт необходимые 3.8 В. Стабилизатор помещаем в пластиковую коробочку и подписываем выходы. Проверяем наличие питания на выходе 3.8 В. На провода, идущим на колодку кнопки включения планшета, тоже устанавливаем разъемы. Для удобства используем 2 контактные разъемы с али, они не требуют пайки, а просто зажимают провода. В случае если нужно будет снять планшет, то можно просто разъединить разъемы. В результате, планшет установить и снять занимает 2-3 минуты.

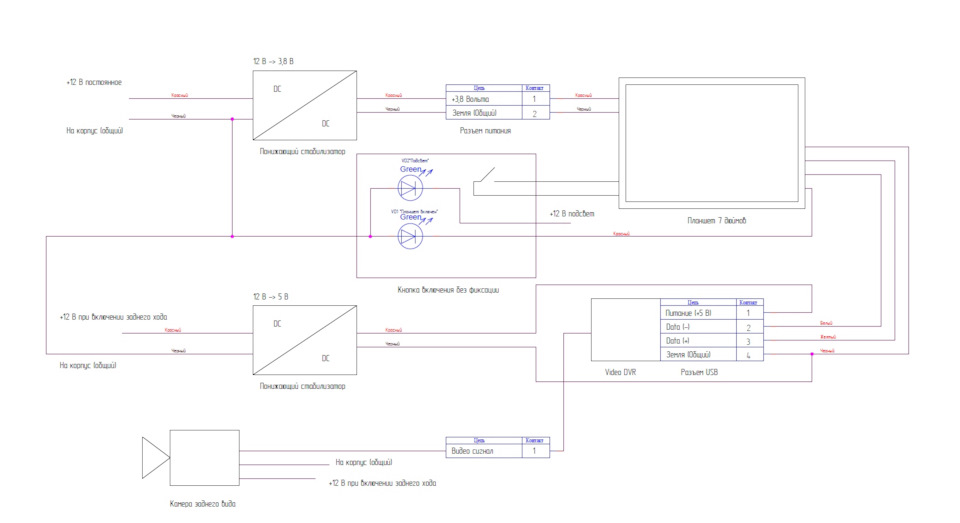

Подключение производим по схеме ниже.
Теперь нужно подключить камеру заднего вида. Но вот тут самое интересное.

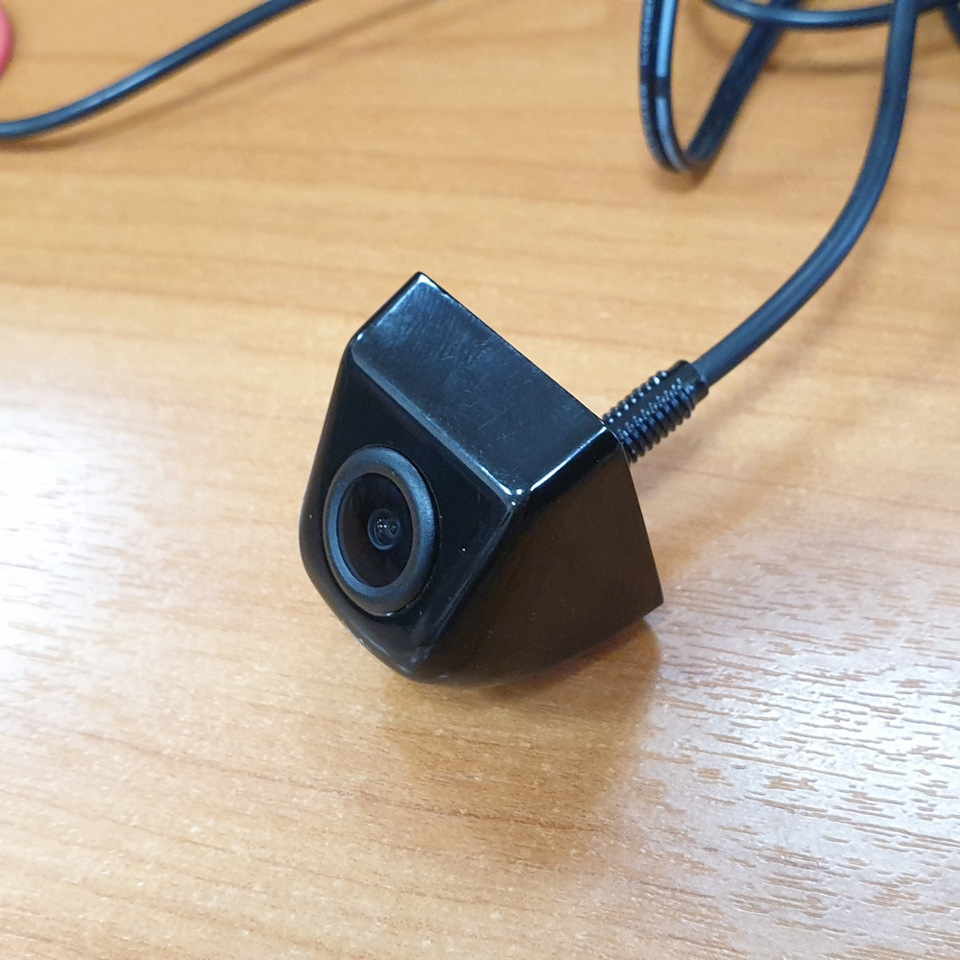

Заказал 2 камеры с али экспресс:
1. Дорогая с динамической сеткой.
2. Вторая дешевая но с кучей положительных отзывов.
Камеры пришли, решил проверить на столе для проверки. Работают, но имеется «снег» и сильно греется разъем подключения. Как то меня это все расстроило, так как обе камеры, похоже, были бракованные.
Решил заказать еще одну камеру, но уже на озоне (название указал вначале статьи).
Третья камера пришла хорошая. Разъем питания не грелся. Качество видео было на уровне. Изображение было достойное и при малой освещенности.

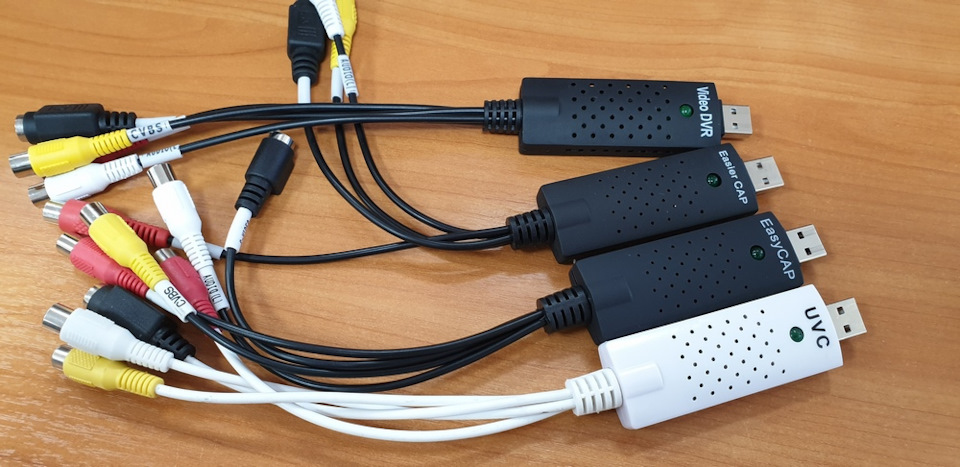

Сигнал с камер выходит аналоговый. На моем планшете нет аналогового входа. Поэтому придётся купить конвертор, который позволяет аналоговый сигнал конвертировать в цифру и передавать его по USB в планшет. Заказал на али два разных конвертора EasyCap.
Обе конвертора не захотели работать с ОС Android, но при этом на ПК под Windows отлично работали!

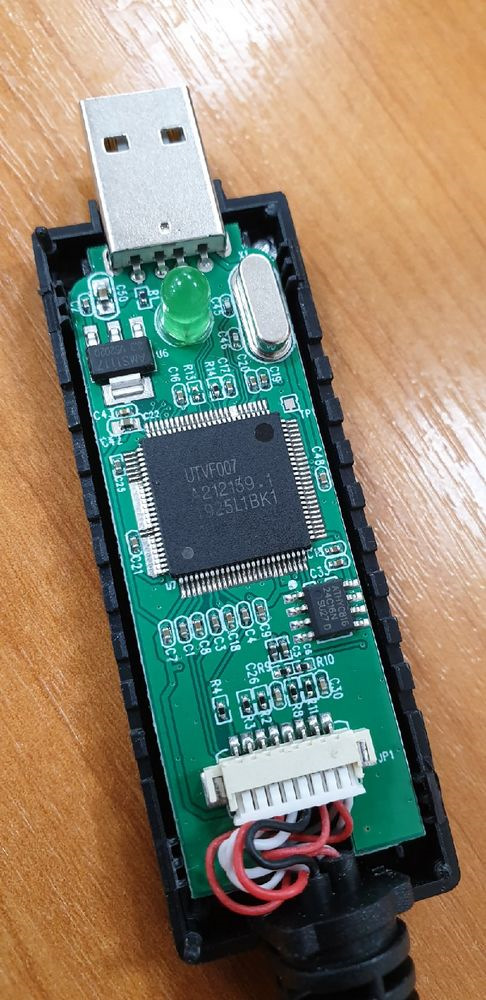

Почитал в интернете описание на конверторы, нашел, что с ОС Android работает конвертор на чипе UTV007. На али под этим названием продают все что угодно, но только не то что нужно. Купил еще один в интернет магазине, он тоже не захотел работать на планшете. В помощь опять пришел озон. Заказал там конвертор с чипом UTV007 и вроде как с поддержкой ОС Android. И действительно все заработало. Внутри был UTVF007, не знаю чем они отличаются от UTV007. В результате я получил из 4 один рабочий.
Сверлим отверстия под камеру в бампере над номерным знаком. Вставляем камеру, фиксируем гайкой, что идет в комплекте с камерой. Дополнительно мажем камеру герметикам перед установкой. Подключаем камеру к фарам заднего хода, подключение производим через герметичный разъем. Далее видео (желтый) кабель подключаем к проводу, укладываем в самую маленькую гофру и тянем провод через всю машину к планшету.
Другой конец кабеля нужно подключить в плату видео захвата Video DVR. Плата в свою очередь должна быть соединена с планшетом через OTG кабель. Я его изготовил сам. Почему через OTG кабель? Да потому что тока USB планшета не хватает для питания платы видео захвата. Поэтому используем еще один источник регулируемого напряжения для питания платы видео захвата. Питание стабилизатора берем от провода, что выходит с блока предохранителей и идет на фары заднего хода. Получается, что питание приходит на стабилизатор тогда и только тогда, когда мы включаем задний ход. Питание +5 В заводим на USB разъем (красный провод). Выход питания из планшета подключаем на индикатор кнопки включения. Это позволяет нам понимать, включен ли планшет и экран просто ушел в «спячку» или планшет выключен. Так же можно еще добавить реле времени, которое будет включать планшет после выключения зажигания. Но я пока не совсем уверен что нужно делать. Над этой доработкой нужно будет еще подумать.
На рабочий стол ставим картинку с иконками и логотипом АвтоВаз. Ставим программу Total Launcher. На места надписей (кнопок) ставим ярлыки необходимых программ. Ярлыки делаем прозрачными. Лаунчер в настройках выставляем как основной. После запуска ОС программа будет запускаться автоматически. В настройках планшета выставляем автоповорот экрана. Программа для работы видео с камеры заднего вида была взята USB CAM. При включении задней скорости, питание подается на камеру и на Video DVR. Тут же происходит запуск программы и поверх всех окон открывается программа с видео. По завершению видео сигнала программа должна свернуться, но программа этого не делает, так как это позволено делать только в платной версии. Вы ее можете кстати купить. (От ускоглазые хитрюги) У программы куча настроек которые могут вам позволить записывать видео с камеры и даже транслировать его в интернете.
Что бы сделать заставку Lada при включении планшета необходимо найти на планшете и заменить файл bootanimation.zip. У каждого планшета он находится в разных местах. Заменив файл, любуемся загрузкой логотипа АвтоВаза. О том как создавать файл bootanimation.zip читаем в интернете, там полно информации.
Есть общие советы:
1. Берите надежные разъемы под пайку для питания планшета.
2. Не делайте скрутки проводов, только разъемы под пайку.
3. Используйте качественные провода, я использовал провода от старой косы ВАЗ 2110. Отличные медные провода и изоляция хорошая. Можно по цветам подобрать то что вам нужно.
4. Перед подачей питания всегда проверяйте полярность и помечайте где (+) а где (-).
