Как построить автозвук. Просто о главном.

Опять здравствуйте. Предлагаю материал, который я нарыл на просторах интернета (несколько на мой взгляд очень интересных статей от профессионалов) и сгруппировал в одну небольшую кучку (опять для себя же).
1. Кроссоверы.

2. Виды акустики.
Сначала нужно определиться с видом акустики, который вам необходим. Существуют два типа:
Коаксиальная акустика

представляет собой сложную конструкцию из нескольких динамиков расположенных на корпусе основного динамика. Обычно это 1-3 высокочастотных динамика на одном низкочастотном. Плюсы у такой акустики в том, что она занимает мало места при установке и имеет относительно невысокую стоимость. Такое бюджетное исполнение приводит и к минусам. Так как динамики разных частот собраны в одном месте и нет возможности настроить взаимное расположение динамических головок, то на высокое качество звучания рассчитывать не приходится.
Компонентная акустика

– это набор из нескольких отдельно расположенных динамиков (компонентов) и кроссовера. Количество динамиков обычно не меньше двух, но для более полной достоверности звучания может достигать и 4-5-ти на канал. Плюсом этой акустики является то, что есть возможность выбора места установки под конкретный динамик. Можно установить и дополнительные динамики кроме тех, что идут в комплекте и выбрать подходящий кроссовер. Естественно, что при такой комплектации повышается суммарная мощность всей системы.

Особое внимание при этом обратите на следующие параметры:
sensivity (чувствительность). Высокая чувствительность обеспечивает возможность использования динамиков без усилителя. При значении sensivity 84 – 86 динамики будут играть чуть слышно без применения усилителя.
Fs (резонансная частота). Низкое значение Fs обеспечивает глубокие басы. Наиболее оптимальным для мидбаса является значение 60 — 75 Fs.
Qts (общая добротность). Колонки для размещения в дверях желательно подбирать с максимальным значением Qts. Значение на уровне 0,4 — 0,6 не обеспечит хорошего качества звука. Для этих колонок потребуется закрытый ящик объемом 5 — 11 литров.
Тем, кто не имеет большого опыта в установке автомобильной акустики, мастера советуют отказаться от распространенного мнения, что на качество звука сильно влияют провода, идущие к динамикам от магнитолы. Если у вас не установлена аппаратура высшего класса, вы не заметите разницы, поэтому нет смысла заменять штатные кабели. Да и заметить разницу в звучании смогут только редкие ценители музыки. Специальные провода понадобятся только в случае установки усилителя, при этом тоже не обязательно покупать самые дорогие «жилы».

3. Теперь рассмотрим возможные места установки акустики в салоне автомобиля поподробнее.
Динамики средней и высокой частоты рекомендуется ставить в передней части салона. Оптимальный выбор — установка колонок в передние двери автомобиля. По словам автолюбителей, устанавливать акустику назад равнозначно тому, что слушать группу спиной к сцене.
В передних дверях обычно располагают низкочастотные и среднечастотные динамики.
Этот тип установки следует разбить на два подтипа. Первый, когда СЧ-динамик устанавливается рядом с НЧ/СЧ-головкой — как правило, чуть выше ее и с разворотом на слушателя. Такая комбинация используется в тех случаях, когда большеразмерный НЧ/СЧ-динамик (16 см и более) при установке в нижней части двери плохо воспроизводит верхнюю середину. Второй вариант: СЧ-динамик устанавливается в верхней части двери и, опять же, с доворотом на слушателя. Основное достоинство установки СЧ-компонентов в дверь — близость расположение к другим излучателям звука, что позволяет лучше согласовать и частоты разделения, и уровни. Однако из-за близкого расположения к слушателю и большого различия расстояний от слушателя до левого и правого каналов, без применения специальных мер могут возникнуть сложности с настройкой однородности звуковой сцены.
Мощность НЧ- динамиков всегда должна превышать мощности усилителя. Установка их в одном объеме двери со СЧ- динамиками нецелесообразна, так как в результате движения диффузора динамика в замкнутом объеме создается довольно сильное звуковое давление, которое воздействует на диффузор среднечастотного динамика. Вследствие чего вносятся большие искажения в достоверность воспроизведения последнего. Можно конечно заключить среднечастотный динамик в специальный защитный колпак, но если учесть небольшой объем салона по сравнению с жилой комнатой, то возникающие гармонические искажения будут довольно ощутимы. Гармонические искажения, кстати, возникают не только в работе усилителя, но и в работе самого динамика. Поэтому низкочастотные динамики можно расположить под сиденьями или под передней панелью. Низкие частоты до 500-600Гц не имеют острой направленности и воспринимаются как рассеянный звук. Независимо от варианта установки СЧ-головки, необходимо одновременно учитывать несколько параметров: сопряжение с ВЧ- и НЧ-динамиками по уровню, фазе и диапазону воспроизводимых частот или частоты разделения всех компонентов. Средние частоты обладают большей направленностью и поэтому их можно располагать в дверях и на передней панели, где удобней всего выбрать их оптимальную направленность. При установке в дверях, если динамики довольно габаритные, применяют подиумы. По конструкции подиум – это кольцевая приставка, монтируемая на корпусе двери. Подиумы позволяют производить направленность динамиков, создавая правильную звуковую сцену. Они не мешают работе стеклоподъемников благодаря своей высоте, в них полностью могут помещаться магниты звуковых головок. Единственным минусом здесь может быть только то, что возможно придется самому изготовить подиумы и перетянуть новую обшивку на дверях.
При установке динамиков в дверях, следует учесть, что материал, из которого изготовлена дверь, будет вибрировать при воспроизведении звука, вызывая нежелательные резонансы и призвуки. Поэтому двери изнутри желательно обработать специальными виброзвукоизоляционными материалами.
Устанавливая низкочастотные динамики в приборную панель, нужно учитывать, что сама панель не герметична и возможно возникновение акустически короткого замыкания. Чтобы этого избежать, следует каждый басовик поместить в специально сделанный корпус, оклеенный внутри войлоком. Минусом здесь может быть сравнительно небольшая приборная панель в некоторых моделях авто, в результате добиться хорошего баса будет довольно трудно. Располагая басовики под сидением можно получить вполне качественное обволакивающее звучание мягкого баса.
Для поклонников глубокого звука, подойдет мидбас с диагональю 16 — 17 см (6 — 6,5 дюйма). Небольшие колонки не обеспечат таких басов. Полную информацию об автомобильной акустике можно найти в инструкции, которая обязательно к ней прилагается.
Для получения качественного звука в машине достаточно хороших фронтовых динамиков и «пищалок» на передней стойке кузова. Подключать их необходимо возможно ближе к мидбасу. Многие устанавливают высокочастотники около зеркал или же на нижней части стойки кузова. Направлять «пищалки» можно в сторону лобового стекла или внутрь салона. Наилучший вариант лучше всего определить на слух.
При выборе компонентной акустики вы также должны продумать и расположение тыловых динамиков, создающих пространственную иллюзию музыки. Не стоит располагать полноразмерную мощную акустику сзади, достаточно будет установить два широкополосных динамика. Достоверность звучания достигается правильной установкой акустики, и поэтому тыловые системы не должны воспроизводить верхние частоты, а только низкие и средние. Общий уровень тыловых систем должен быть уменьшен на 18-24дБ по сравнению с фронтальным уровнем и собственно, быть добавкой к нему.
В задней части кузова лучше располагать только сабвуфер. Это не повлияет на качество звука, так как человек не ощущает направление звуков низкой частоты.

В мире автозвука есть несколько заблуждений, усиленно продвигаемых не очень опытными, но очень активными людьми:
Самое часто встречаемое заключается в том, что углами установки можно «поймать» сцену. Но это не так. Изменяя угол установки динамиков можно подкорректировать тональный баланс, частично устранить привязку, вызванную собственными проблемами излучателя, или подправить АЧХ в районе раздела между излучателями, но никак не фазовые характеристики, которые влияют на построение сцены. Единственное исключение – разворот динамика для работы на отражение. В таком случае, благодаря изменению времени прохождения звуковой волны от излучателя до слушателя можно довольно сильно скомпенсировать разность расстояния от слушателя левой или правой стороны. Но такая практика может сильно повлиять на тональную точность и детальность системы в худшую сторону.
Еще одно заблуждение: чем выше стоЯт динамики, тем выше получается сцена. Это тоже не совсем так. Выше сцена получается на некоторых частотах при наличии каких-либо привязок к излучателям (довольно частая ошибка). Но этот эффект нестабилен, и на разных частотах высота краев может падать до самого низко расположенного динамика. В качественно спроектированных, установленных и настроенных системах этот эффект сведен к минимуму, высота стабильна от края к центру и находится на уровне горизонта вне зависимости от физического расположения излучателей. В таких системах инсталляторы стараются установить излучатели как можно выше не для получения высокой сцены, а для уменьшения влияния переотражений от нижней части салона (ниш для ног, центрального тоннеля и др.).
Третье заблуждение – чем дороже динамик, тем меньше требуется усилий по его установке для получения хорошего результата. На практике результат в большей степени зависит от кечества установки аудиосистемы, чем от стоимости компонентов. Связано это с тем, что неправильная установка акустики сводит технологические преимущества динамиков на нет. Любой динамик необходимо «раскрывать» качественной установкой. И чем выше уровень «железа», тем, экономически, более оправданы усилия, вложенные в его инсталляцию. Таким образом приобретая дорогостоящую акустику, задумайтесь о том, кому доверить ее установку!
Четвертое, и довольно часто встречающееся, заблуждение, состоит в том, что, якобы, в процессорных системах, в отличии от беспроцессорных, не так важно как установлены динамики, что все можно поправить средствами процессора. Поправить то можно, но далеко не все. Чем больше проблем устранены установкой, тем меньше придется вносить в звук искажений, являющихся неотъемлемой частью любой цифровой обработки. Особенно это касается чрезмерного применения средств частотной коррекции, проще говоря «эквалайзера». Всегда лучше устранить причину, чем бороться с последствиями.

4. Настройка звука с усилителями мощности.

Вот сайт с интересной информацией: тыц и ещё по настройке
И на последок небольшой FAQ по акустике.
Для согласования и настройки по осциллографу (синусы): тыц

Источник

Music upgrade ep.4 (Распределитель питания своими руками)

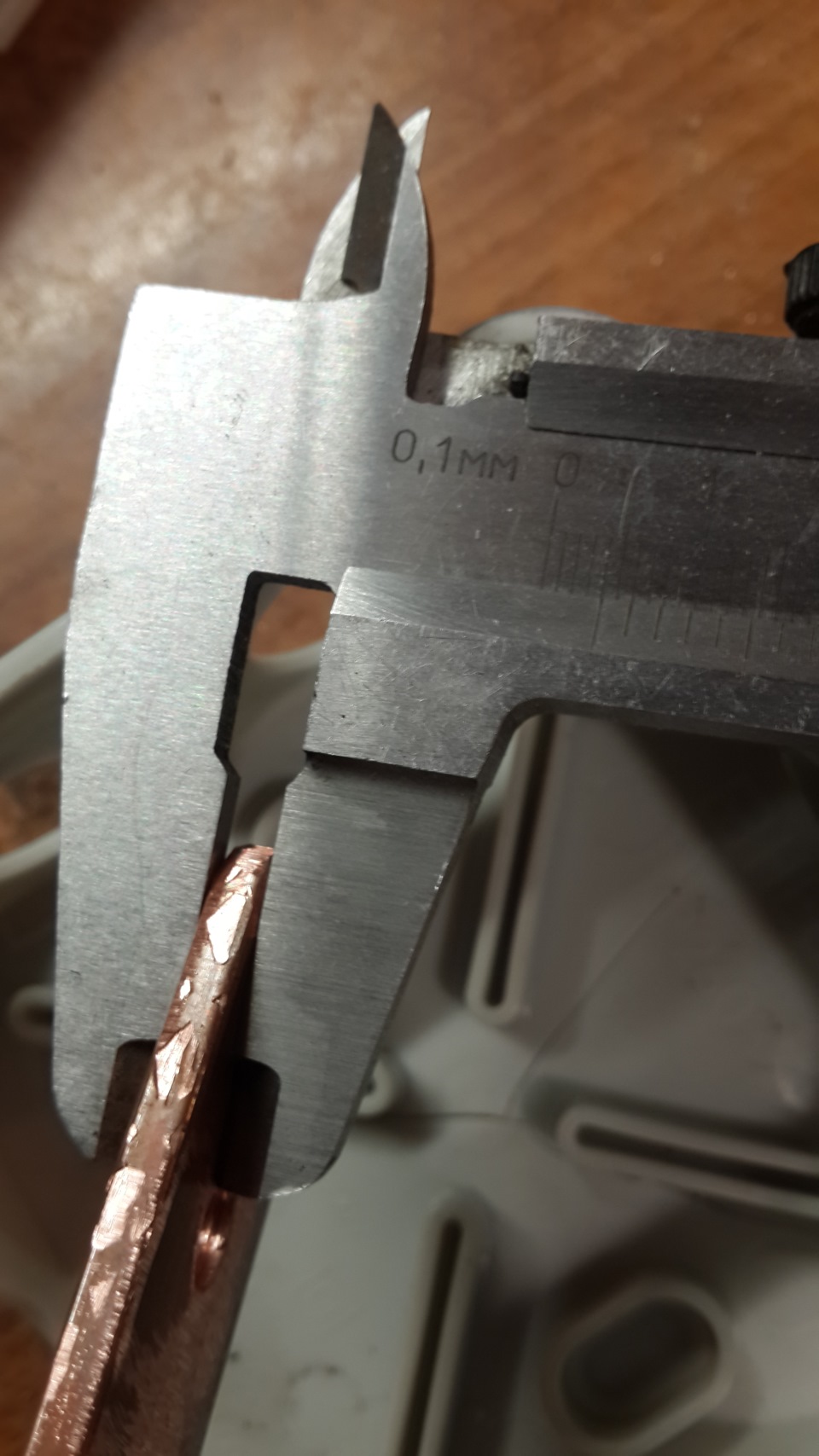

Самой сложной задачей было найти шину не менее 4мм в нашем городе, нашлась только в одном магазине. И к моей печали остался один метр, который не числился на остатках, и его не могли мне продать.Решили вопрос через хозяина магазина, и заветный кусок меди у меня. Цена вопроса — 600р/м. На заметку, такое добро можно найти в приемах цветных металлов, но видимо мне не повезло и объехав около 5-ти таких пунктов, нигде нужной мне шинки не оказалось.

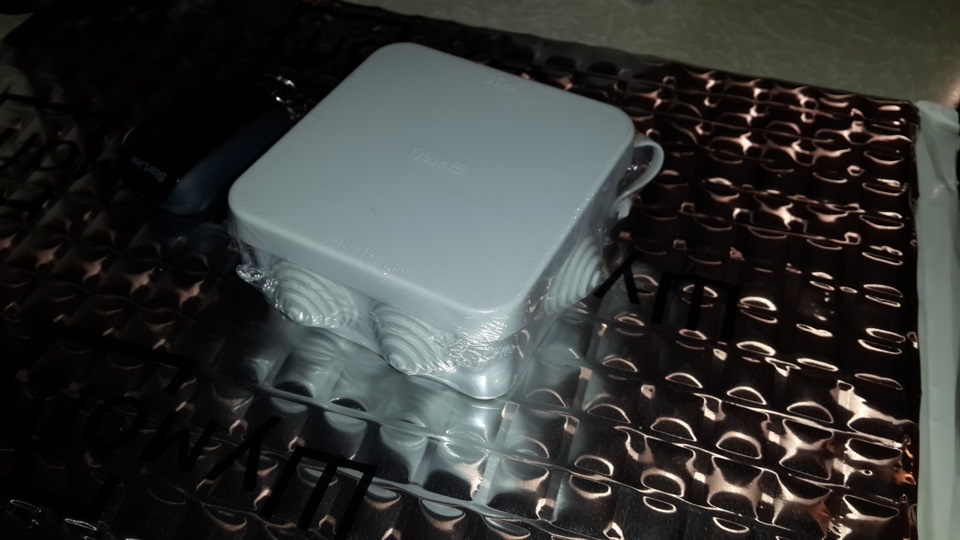

Покупаем удобный по размерам электротехнический коробок.

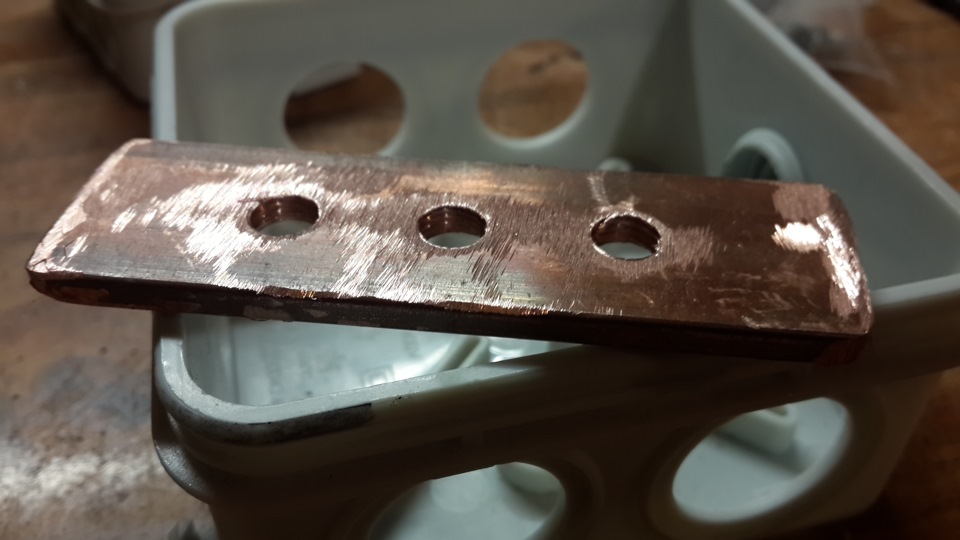

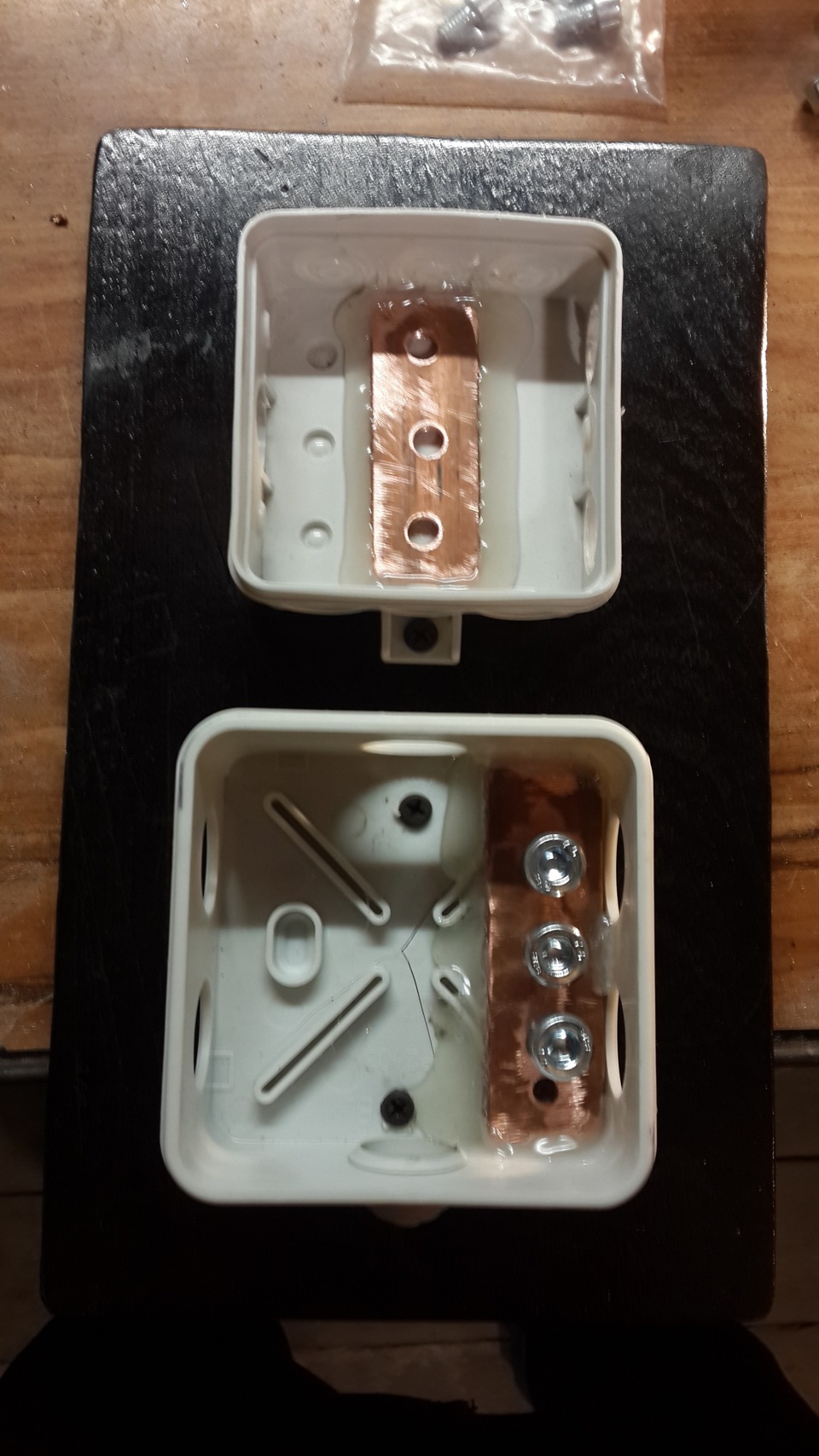

Отмеряем нужный кусок. Сверлим необходимое количество отверстий, в моем случае это три отверстия M8 и одно отверстие M6(под питание преобразователя). Т.к в нашем городе не оказалось нигде предохранителей Mini-ANL на 150А, а ждать не было возможности, уже начались отпускные дни, собрал распределитель без предов, настоятельно рекомендую защищать предами цепь после распределителя.

Можно по разному закрепить шину в коробе, но я категорически не хотел иметь токопроводящий элемент за пределами конструкции(например если крепить саморезами к площадке), поэксперементировал с термоклеем из пистолета, крепит жестко, на нем и остановился.

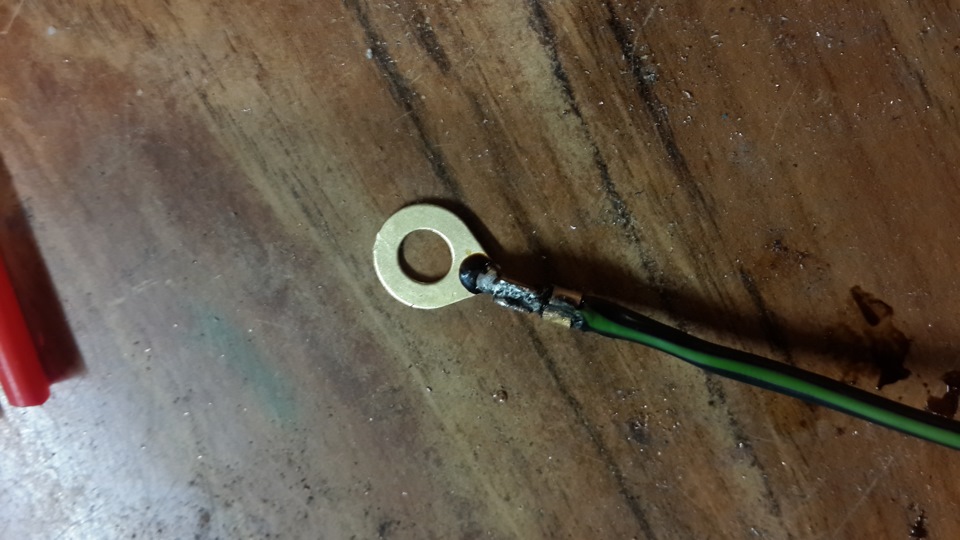

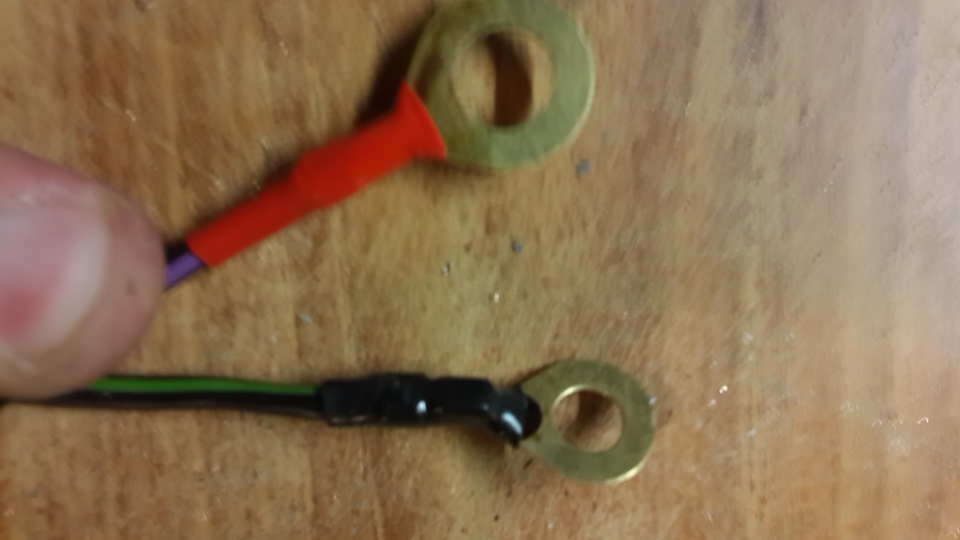

Подготавливаем проводку для питания преобразователя MD Lab SQ5.

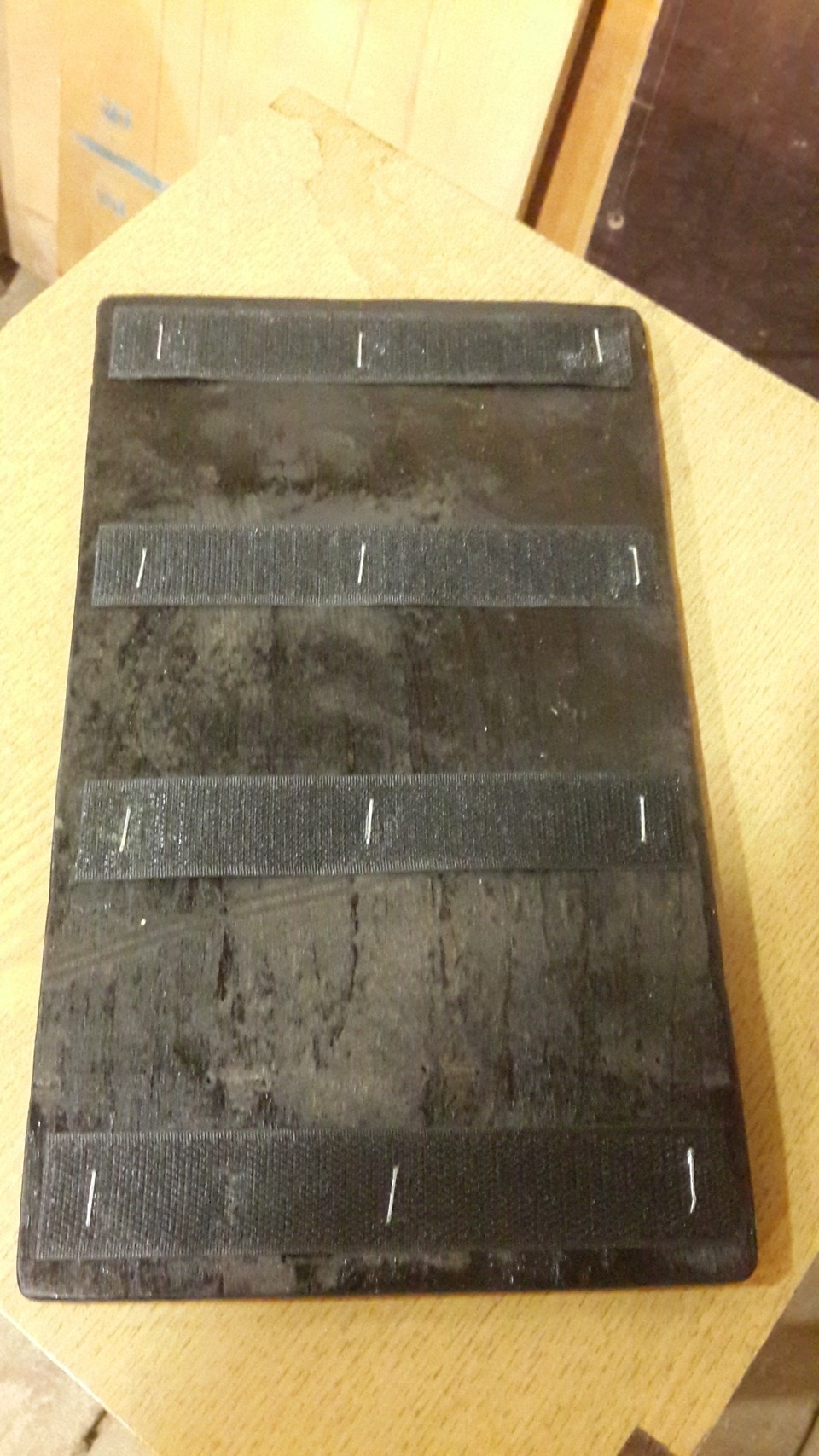

Выпиливаем, шкурим, красим площадку по размерам в левую нишу, мебельным степлером крепим купленную в магазине тканей, липучку. Липучка к штатной обивки багажника, прилипает так, что отрывается вместе с ворсом.

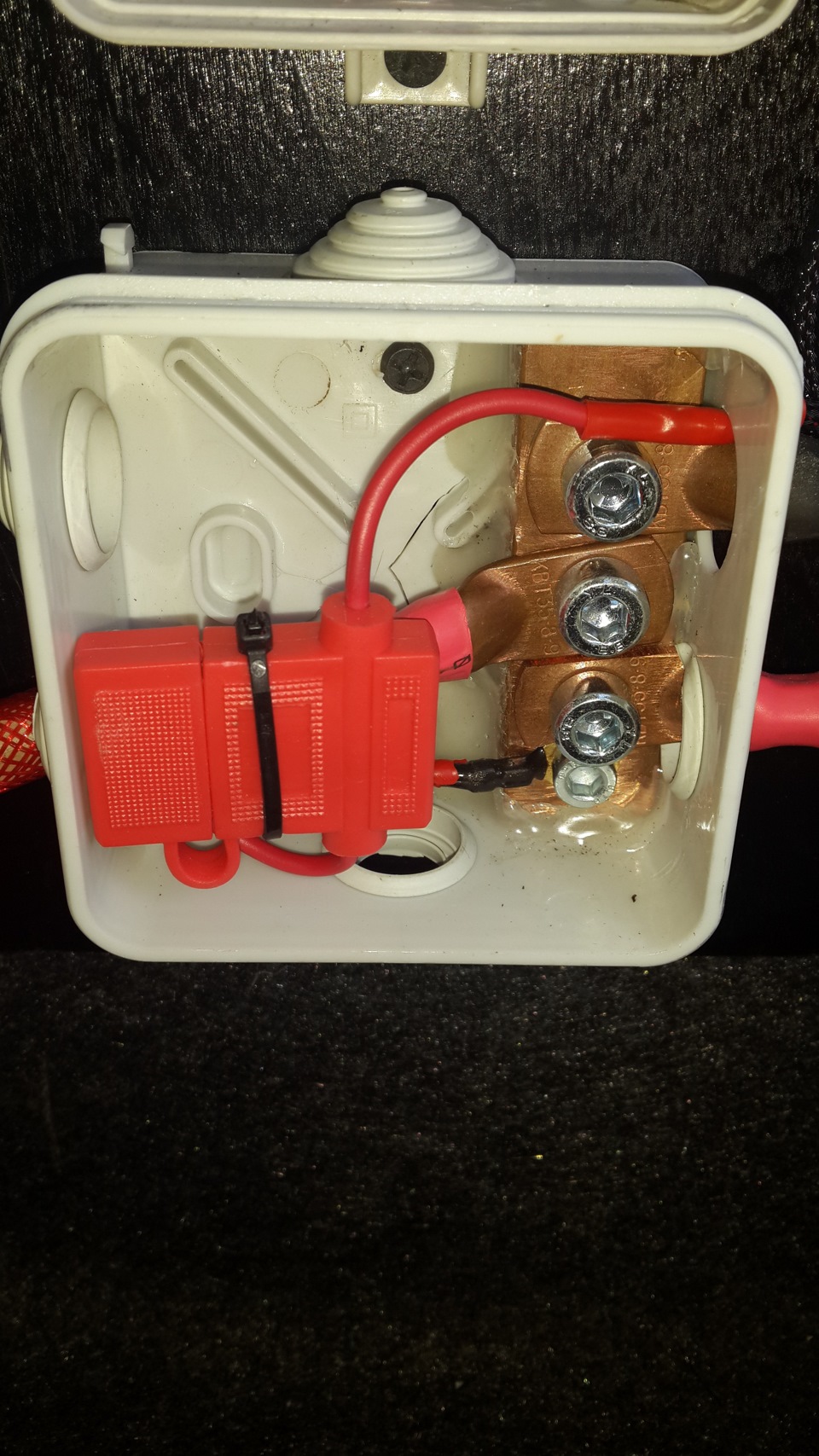

Плюсовой провод на преобразователь защищен флажковым предохранителем на 5А.

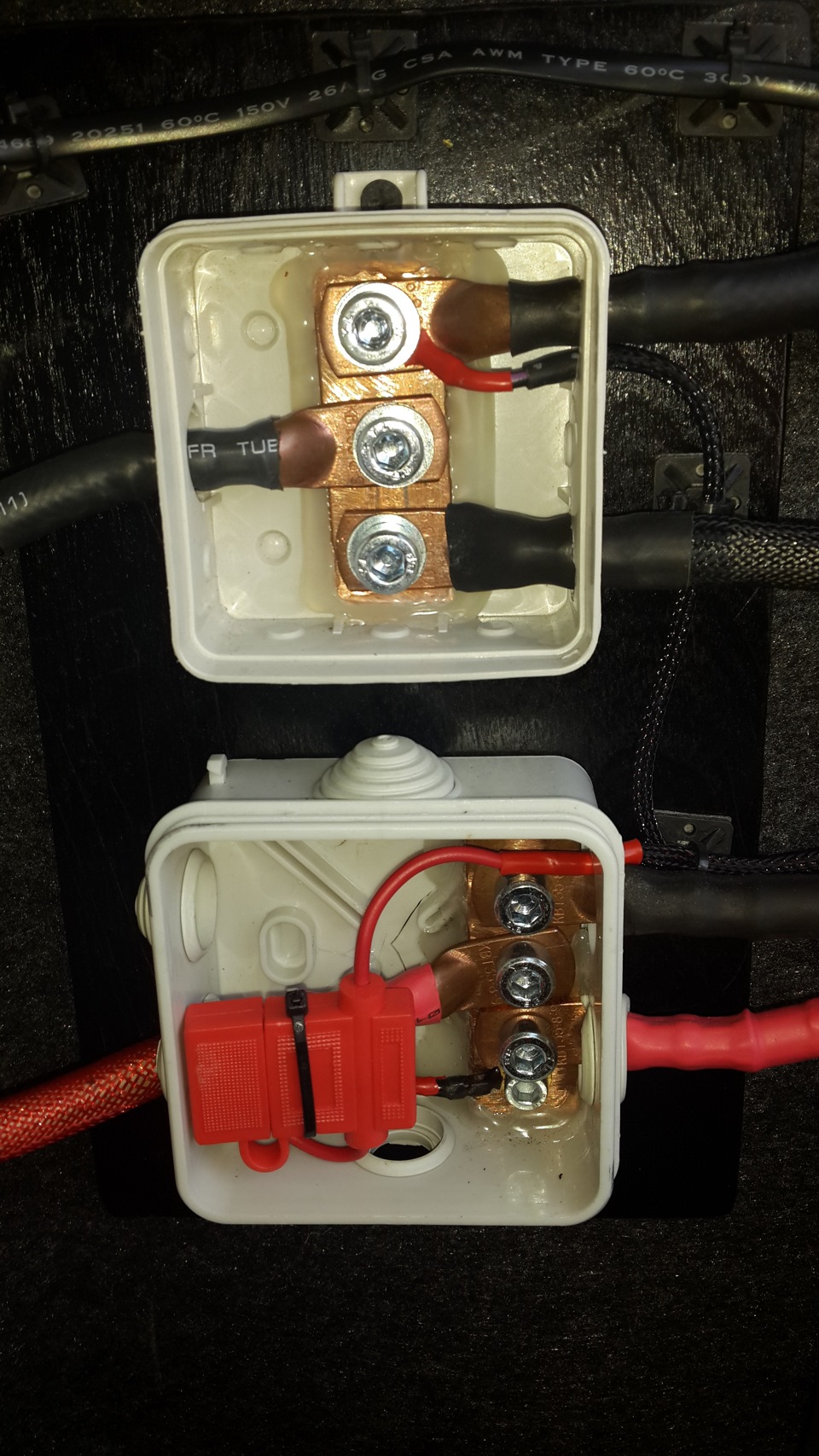

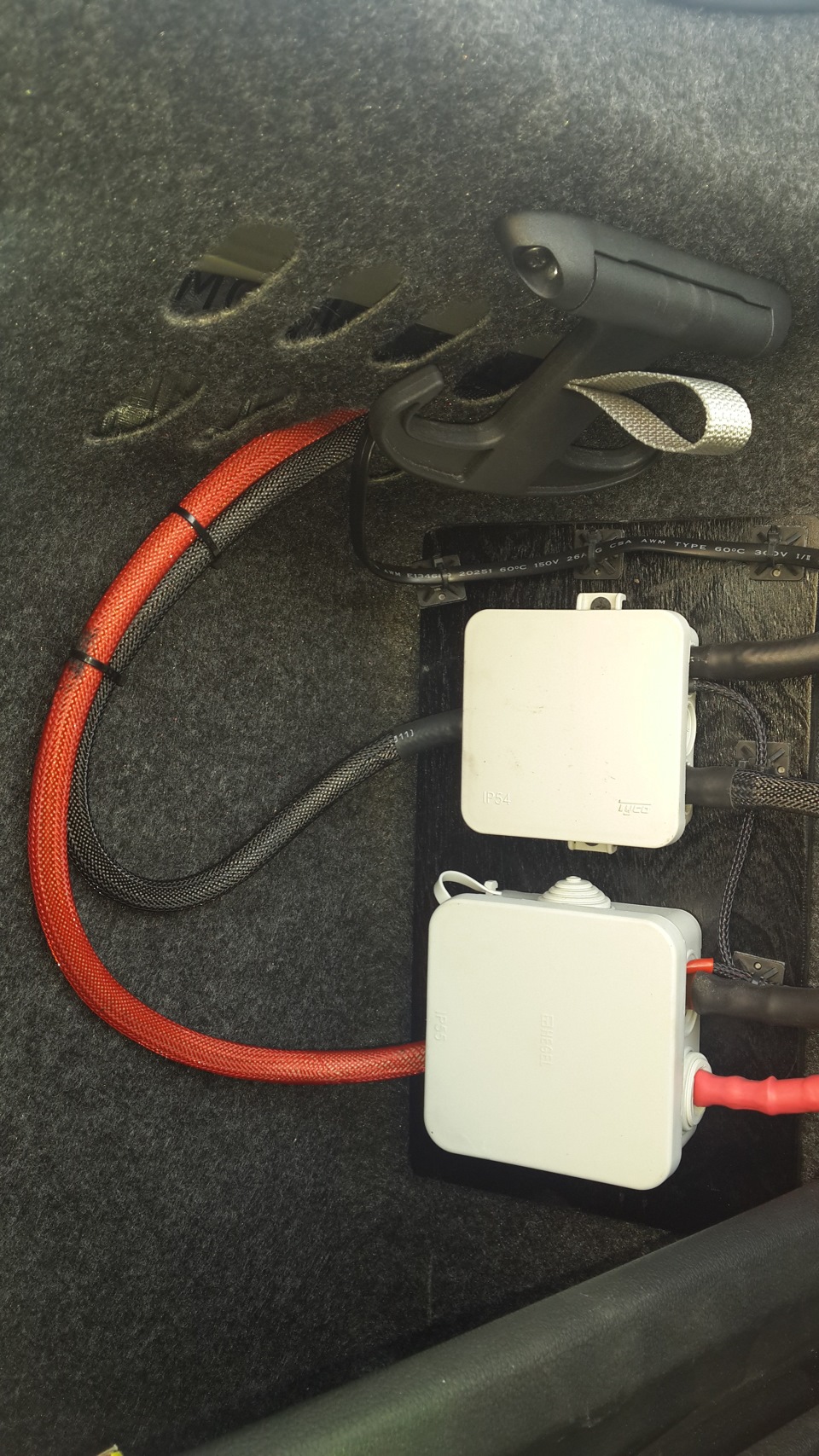

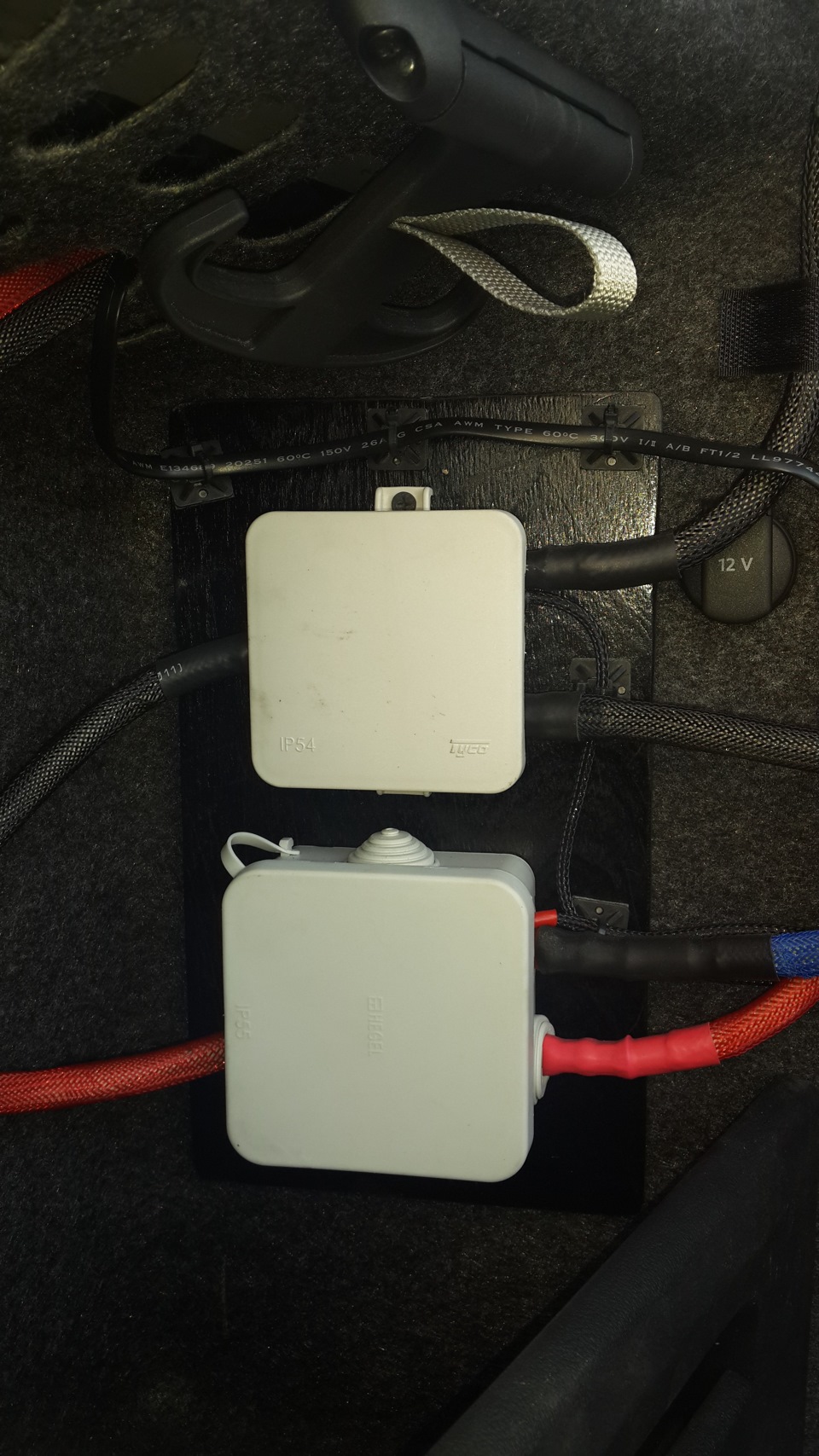

Ну и общий вид, для эстетики коробки можно задуть в черный. Закончилась тонкая змейка, надо будет упаковать в неё провод регулятора для моноблока Pride 1.2k, он один выбивается))

Skoda Octavia 2013 — автозвук

Машины в продаже

Комментарии 12

Это-то и останавливает, как разместить. С установкой давно уже закончил. Фотографии неудачно удалил, да и потом у меня нового ничего нет, все, как у всех. Усилок DLS XM40 Динамики Morel tempo 6, Сейчас только размещение компонентов заснять можно, а как делалось уже увы.

Покажи хотя бы факт размещения, думаю многим будет интересно, кто собирает информацию перед постройкой системы)

Может и действительно кому-то поможет. Что смогу отсниму. остальное попробую на словах.)))

Я когда копал инфу, стоящего было не так много.Так что полезный контент всегда кому-то пригодится)

Да согласен много пустого. Тоже все по автозвуку прочитал, перед тем как делать, хорошо зима была, не начать было. ждал тепла, чтоб шумку сделать, и с прокладкой проводов спокойно заниматься.

По поводу хорошего контакта вопросов нет, но рапред. коробки на видное место это лишнее. Не в обиду, но больше чем уверен, что ты торопился.

Расположение распред.коробок обусловлено прокладкой силы по левой арке, изначально планировал расположить распределители на площадке для усилителя на боковине, но по геометрии там не умещались они, т.к там еще и преобразователь. Других вариантов расположения распределителей нет, при данном раскладке по силе. Вообще изначально «на бумаге» что было, пришлось менять в процессе инсталяции, много особенностей. Самый лучший и эстетичный вариант, это фальшпол, но сделать качественный, это очень кропотливая работа, требующая время, к тому же для меня не ясен вопрос его крепления к кузову, сверлить кузов я категорически против.

фальшпол, да решение этих проблем. Зачем сверлить кузов? Он в распор встает, главное с размерами точно попасть. Я себе ставил MD Lab SQ6, разница невелика в них. Самое вредное в улучшением звука, это Болеро. Нет того качества от количества проделанной работы. Сейчас склоняюсь к установке отдельной магнитолы.

Штатное ГУ всегда является слабым местом системы, для качества надо ставить 1din, но о5 же сильно пострадает так называемое «юзабилити» управлять звуком с однодиновой магнитолы, это как два шага назад в развитии. Второй вопрос как органично вписать в интерьер ее, это самый неоднозначный момент. Ждем твой отчет по музыке, если у тебя готово.

фальшпол, да решение этих проблем. Зачем сверлить кузов? Он в распор встает, главное с размерами точно попасть. Я себе ставил MD Lab SQ6, разница невелика в них. Самое вредное в улучшением звука, это Болеро. Нет того качества от количества проделанной работы. Сейчас склоняюсь к установке отдельной магнитолы.

У меня получился вполне приличный звук на Болеро. Ставить другую магнитолу — это испортить весь интерьер или потерять всю эргономику управления музыкой.

Все делают, так как считают нужным, построение системы это кастом, кто-то вообще шины ничем не прикрывает.
