Расшифровка предохранителей на авто
расшифровка предохранителей
Подсветка приборов и органов управления
Главное реле/реле зажигания
Муфта компрессора кондиционера
Топливный насос, катушки зажигания
POWER WINDOW RELAY
Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
Электрообогрев заднего стекла
Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)
Расшифровка предохранителей в моторном отсеке
А — пинцет для извлечения предохранителей
Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Блок управления АБС, исполнительный блок АБС
Электровентилятор климатической установки
Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Электрообогрев заднего стекла
Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Электростеклоподъемники (кроме двери водителя)
Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Цепь питания главного реле
Фары головного света, подсветка приборов и органов управления
Элекгростеклоподьемники (дверь водителя)
Цепь питания топливного насоса
Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ближний свет (левая фара)
Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Форсунки, система рециркуляции отработавших газов
Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Электропривод и электрообогрев зеркал заднего вида
Система центральной блокировки замков
Ближний свет (правая фара)
Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Расшифровка предохранителей в салоне
Электронный блок управления подушками безопасности
Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
Выключатель аварийной сигнализации, указатели поворота
Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*
Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
Блок управления АБС. исполнительный блок АБС
Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
Блок управления автоматической коробкой передач*
Выключатель аварийной сигнализации
Электронный блок управления противоугонной сигнализацией
Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
Часы, система климат-контроля*, выключатель кондиционера*
предохранители)
Многие Кулибины, наверно, и так шарят)) А вот у меня вчера вечером вдруг отказал климат и часы на приборке) вот нашёл сохраняю для себя, конечно, больше… Но может ещё кому пригодится))Обозначения на схемах предохранителей на японских автомобилях
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
и картиночка)
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация
2 — резерв
3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6 — ECU-IG (10A) — система впрыска топлива
7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10,11 — резерв
12 — OBD (7.5A) — система диагностики OBD-2
13 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14 — ST (5A) — система запуска
15 — D/L (30A) — центральный замок
16 — FOG (15A) — противотуманные фары
17 — S-HTR (15A) — (Seat Heater) подогрев сидений
18 — резерв
19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Расшифровка предохранителей и реле
В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.
Расшифровка блока предохранителей Ауди А6 С5

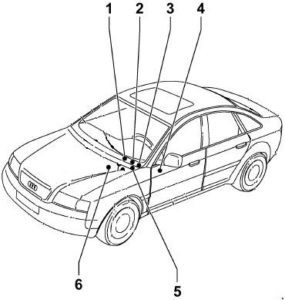

1. 3-х разъёмный монтажный блок.
2. 8-ми разъёмный монтажный блок.
3. Центральное распределительное устройство с блоком реле.
4. Основной блок предохранителей.
5. 13-ти разъемный монтажный блок.
6. Монтажный блок в водоотводящем коробе.
Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.
На крышке нанесена схема расположения предохранителей.
1. Обогреваемые форсунки омывателя стёкол 5А
2. Указатель поворота 10А
3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,
панели приборов). 5А
4. Освещение номерного знака 5А
5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),
катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их
моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,
автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке
(Парктроник), отопителя, системы навигации). 10А
6. Центральный замок 5А
7. Анти-блокировочная система тормозов (ABS) 10А
8. Телефон (сеть D) 5А
9. Обогрев зеркал 10А
10. Автоматический корректор света фар 5А
11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
12. Питание системы самодиагностики 10А
13. Сигналы торможения 10А
14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,
косметических зеркал, памяти электрически регулируемых сидений). 10А
15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и
электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
16. Электронная система стабилизации (ESP) 5А
17. Система навигации 10А
18. Фары головного света, дальний, правая сторона 10А
19. Фары головного света, дальний, левая сторона 10А
20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
22. Габаритные и стояночные огни, правая сторона 5А
23. Габаритные и стояночные огни, левая сторона 5А
24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
26. Обогрев заднего стекла 30А
27. Обогрев рулевого колеса 15А
28. Топливный насос, дополнительный насос дизеля 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. Электрический люк в крыше 20А
31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка
передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего
вида, тактовый клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система управления впрыском и зажиганием двигателя 15А
35. Штепсельный разъём для прицепа 30А
36. Противотуманные фары, задний противотуманный фонарь 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Аварийная сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная система/Система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. Контакты S (радио)
44. Обогрев сидений, автономный обогреватель 30А
Дополнительные места расположения предохранителей и реле
1. Реле малой мощности нагрева — J359
Реле усилителя тормозов — J569
2. Реле автономного отопителя — J8
Разделительное реле солнечной батареи — J354
3. Реле большой мощности нагрева — J360
A Не используется
B Не используется
C Предохранитель дополнительного нагревателя 2 — S143
Предохранитель гидравлического насоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (RS6 с левым рулем)
D Предохранитель дополнительного нагревателя — S109
Предохранитель топливного насоса — S81 (RS6 с правым рулем)
.
8-ми разъемный монтажный блок
Блок расположен по середине, ниже приведена его схема.
Центральное распределительное устройство с блоком реле
1. Реле звукового сигнала — J4
2. Реле разгрузки X контакта — J59
3. Реле гидронасоса понижающего демультипликатора — J555 (Allroad)
4. Реле топливного насоса — J17 (бензиновые двигатели)
Реле свечей накаливания — J52 (дизельные двигатели)
5. Реле стеклоочистителя и омывателя — J31
6. Реле стеклоочистителя и омывателя — J31
A Предохранитель регулировки рулевой колонки — S275
B Предохранитель задней шторки — S100
C Предохранитель блока управления охранной сигнализацией II — S181 (такси)
Предохранитель C — S204 (полицейские автомобили)
Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили)
Предохранитель блока управления многофункционального рулевого колеса — S326
13-ти разъемный монтажный блок
Все предохранители по маркам машин
Мы рады приветствовать Вас на интернет портале vsepredohraniteli.ru, представляющим из себя систематизированный каталог со схемами предохранителей, а также блоками реле, разгруппированный по маркам и моделям автомобилей.
Наш материал будет полезен Всем автомобилистам. Мы расскажем, где находятся предохранители, за что они отвечают, а так же чем и как правильно его заменить. Благодаря наличию расшифровки блоков реле, Вам не придется угадывать либо самому вручную перебирать их, что бы узнать какой отвечает за прикуриватель, а какой за свет фар либо подсветку салона. Теперь все схемы с видео инструкциями есть у нас на сайте.
Не всегда, что бы избавится от проблемы с автомобилем, надо обращаться на сервис. С помощью нашего материала, вы узнаете точное расположение требуемого предохранителя и самостоятельно его замените, а значит, сэкономите не малую сумму денег.
Воспользуйтесь нашим опытом в данной сфере, ознакомишь с рекомендациями в разделе «Советы». А если захотите поделиться своими знаниями, будем рады Вашим комментариям.
Почему перегорают предохранители?
Основной причиной почему перегорает предохранители, является превышение допустимой нагрузки. Это может быть связано с подключением дополнительного оборудования, коротким замыканием, износом проводки, окислением мест соединения и прочими причинами.
Если в автомобиле перестал работать один или несколько электрических приборов, то в первую очередь следует проверить целостность предохранителей.
Как проверить предохранитель?
Для этого, надо его извлечь из блока и визуально осмотреть предохранитель на целостность, если плавкий элемент внутри предохранителя поврежден, предохранитель перегорел и его надо заменить. Второй вариант — проверить мультиметром.
