Разъем под предохранитель авто
Как взять питание с блока предохранителей без вмешательства в проводку.
Добрый день, коллеги!
При подключении в автомобиле различных нештатных устройств, иногда возникает необходимость откуда-то взять питание 12В. Часто для этого вскрывают изоляцию штатной проводки автомобиля и подпаивают или подматывают свои провода с последующей изоляцией соединения. Это вполне приемлемый способ, но если автомобиль находится на гарантии, автовладелец рискует ее лишиться, если вмешательство в проводку будет обнаружено, например, во время планового ТО или гарантийного ремонта.
В то же время, в любом автомобиля есть как минимум один, а обычно несколько, штатных блоков предохранителей, которые дают нам прекрасный источник питания без необходимости вмешательства в проводку.
Для этих целей, заботливая промышленность Китайской Народной Республики освоила производство специальной вставки-ответвителя для автомобильных блоков предохранителей. Данный ответвитель состоит из контактной колодки под два стандартных автомобильных предохранителя и провода ответвления для подключения дополнительного потребителя. Я покупал вставки для предохранителей размерности «Mini», но в продаже есть и под предохранители других размеров (фото 1-4).
Чтобы подключиться к блоку предохранителей, извлекаем из него штатный предохранитель той цепи, к которой хотим подключиться, и переставляем его в нашу вставку. Рядом устанавливаем второй предохранитель, которым будем защищать подключаемого нового потребителя. При этом следует правильно сориентировать вставку в гнезде для штатного предохранителя, так как питание можно взять как ДО штатного предохранителя, так и ПОСЛЕ. Это может иметь значение для подключения мощных потребителей с большим током потребления, для которых штатный предохранитель не подходит по номиналу.
Штатный предохранитель будет защищать штатную цепь, как и раньше, а дополнительная цепь будет подключена через отдельный предохранитель. Идущий в комплекте предохранитель плохого качества, его лучше сразу заменить на нормальный (фото 5-6).

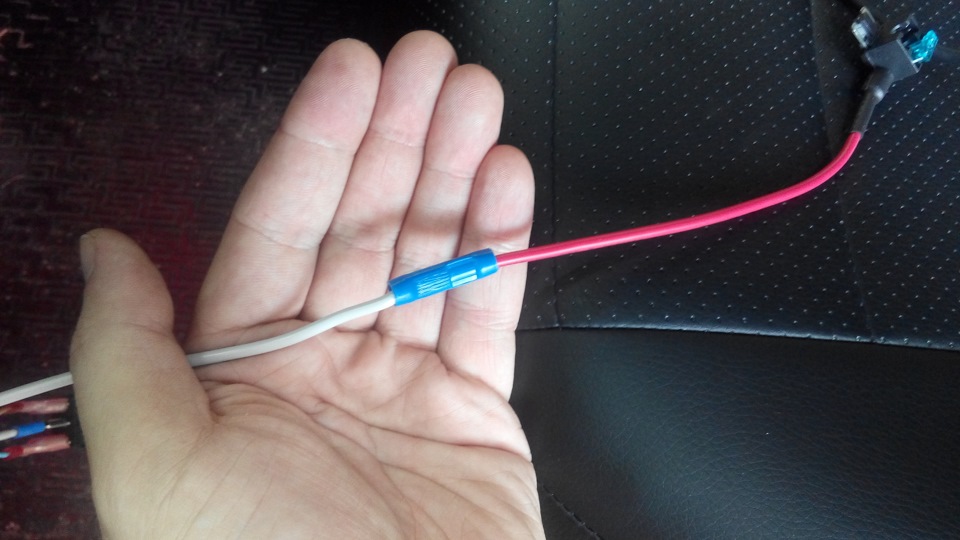

Устанавливаем вставку на место штатного предохранителя, и можем подключать к проводу ответвления наше новое устройство. Изначально, на проводе ответвления установлена цилиндрическая клемма под обжим провода, но для удобства демонтажа, я обычно заменяю клемму на электрический разъем (фото 7).
Таким образом можно подключить к блоку предохранителей сразу несколько дополнительных потребителей (фото 8-9). При необходимости, вся эта дополнительная проводка легко демонтируется без следа.
Есть у данной вставки и небольшой минус. Так как в штатном блоке предохранители и реле обычно располагаются близко друг к другу, то вставке могут помешать соседние предохранители или реле. В связи с этим, приходится подбирать точки подключения, чтобы ничто не мешало установке (фото 10). Во многих блоках предохранителей имеются неиспользованные или резервные цепи, которые прекрасно подходят для этих целей.
Ссылки на данную вставку в китайском интернет-магазине Aliexpress:
Бывают также просто ответвители от предохранителя (фото 11).
Ссылки в российском интернет-магазине 12VI (по отзывам в комментариях, качество хорошее):
Добавление новых гнезд в блок предохранителей
Как по-феншую правильно подключать новые ништяки потребители? Ответ общеизвестен — нужно воспользоваться свободным гнездом в блоке предохранителей, куда вставить новый провод с обжатой клеммой (маленькой или большой, не важно) и установить соответствующий предохранитель. Естественно, все с учетом того, должно или не должно напряжение на этой клемме зависеть от ключа в замке.

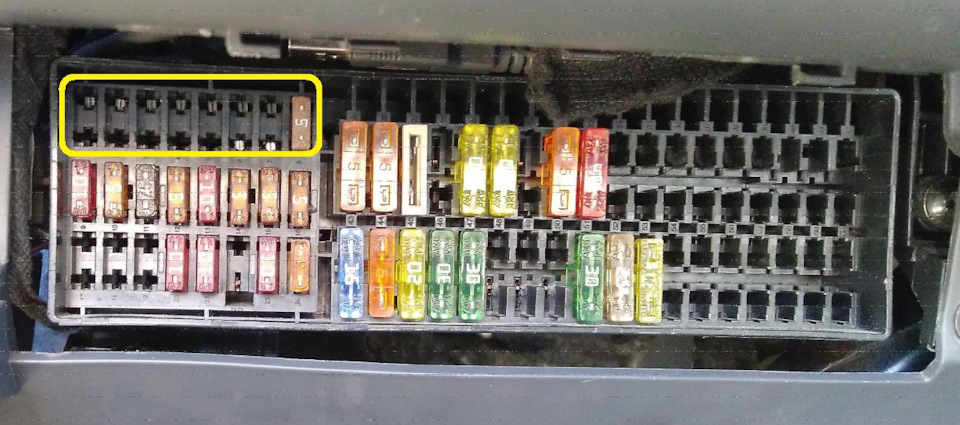

А что делать, если свободных клемм уже нет? У меня на Клемме 15 (которая обесточивается при извлечении ключа) уже просто нет свободных гнезд. Их было от силы штук 5 и все закончились. Даже пришлось колхозить и PLA на время подключить на предохранитель попогрейки водителя.

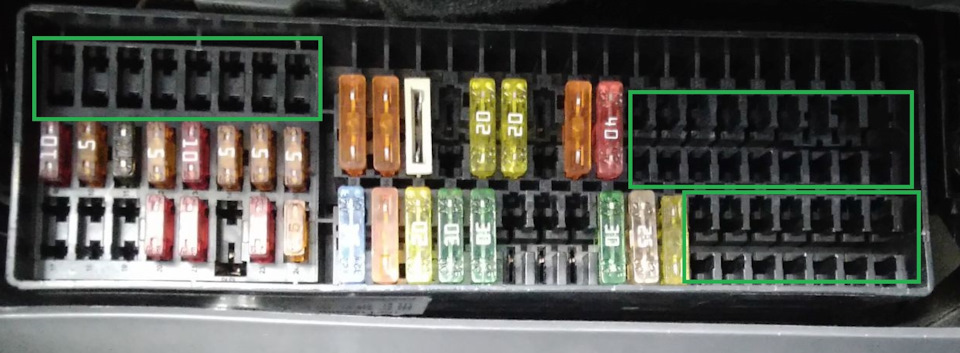

Внимательное изучение салонного блока предохранителей показало, что у него много свободных гнезд:

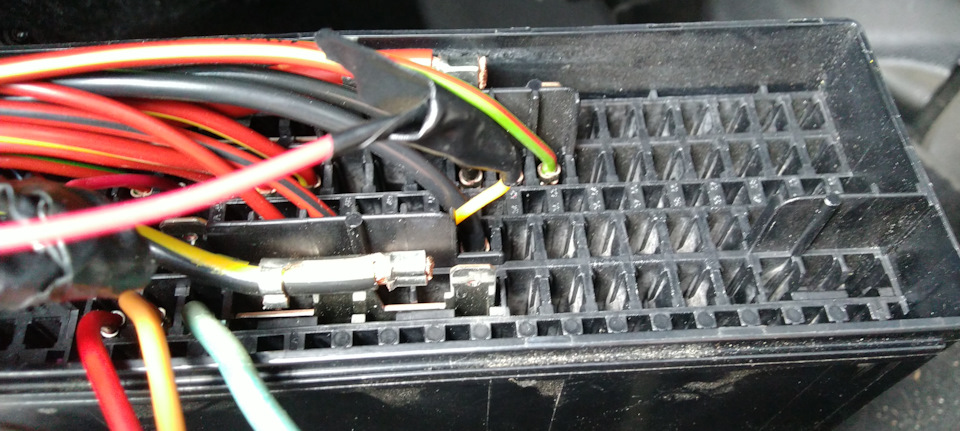

С обратной стороны имеем такую картину:
Сначала был куплен на разборке блок предохранителей в надежде извлечь из него шины и внедрить себе. Но идею пришлось отбросить, т.к. достать шину без повреждений корпуса блока оказалось нереально. Да и воткнуть ее в своем корпусе тоже некуда.
И тут пришло озарение — каждая штатная шина в блоке имеет стандартный «отросток» под самую обычную клемму 6.3 мм!
Осталось собрать свою «шину» и подключить.
На помощь пришел Али, где за смешные деньги был куплен комплект из 20 малых пинов:

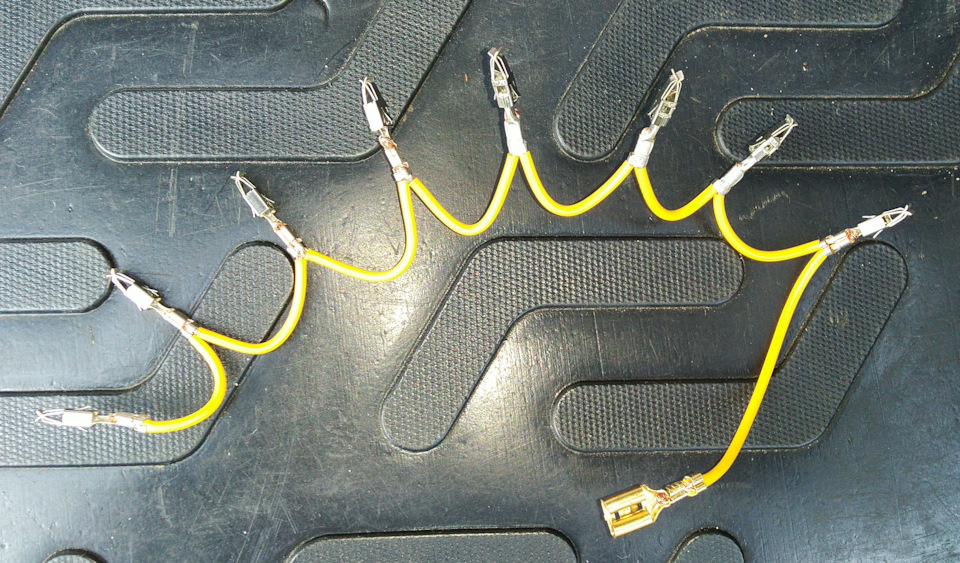

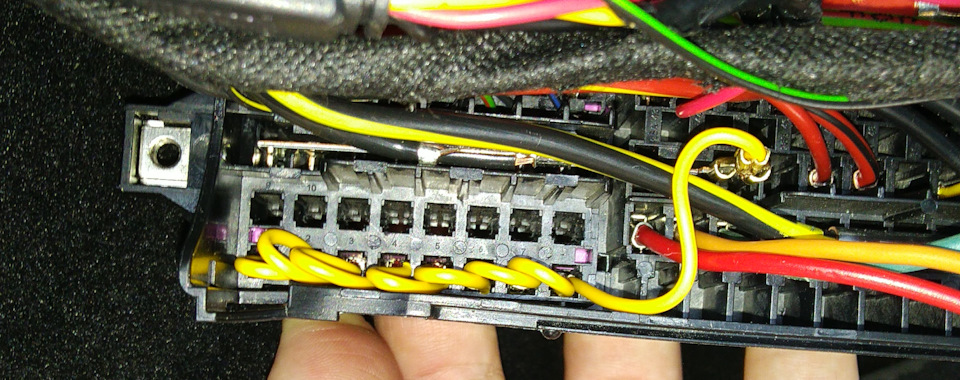

После этого был собран такой монстрик:
На эту конструкцию подключать буду только маломощных потребителей, потому за сечение желтого провода не переживаю.
Наверное, сделаю еще штук 5 больших, но уже проводом потолще.
PS. Есть штатные решения от VAG. Там нормального сечения провод и серьезная сплошная шина. Подсмотрено тут
Пугающий только ценник такого решения …
Адаптер предохранителя (для тех, кто берет «+» в блоке предохранителей)
Заказал из Китая несколько адаптеров предохранителей. Т.к. есть некоторые примочки, для которых беру «+» из подрулевого блока предохранителей.

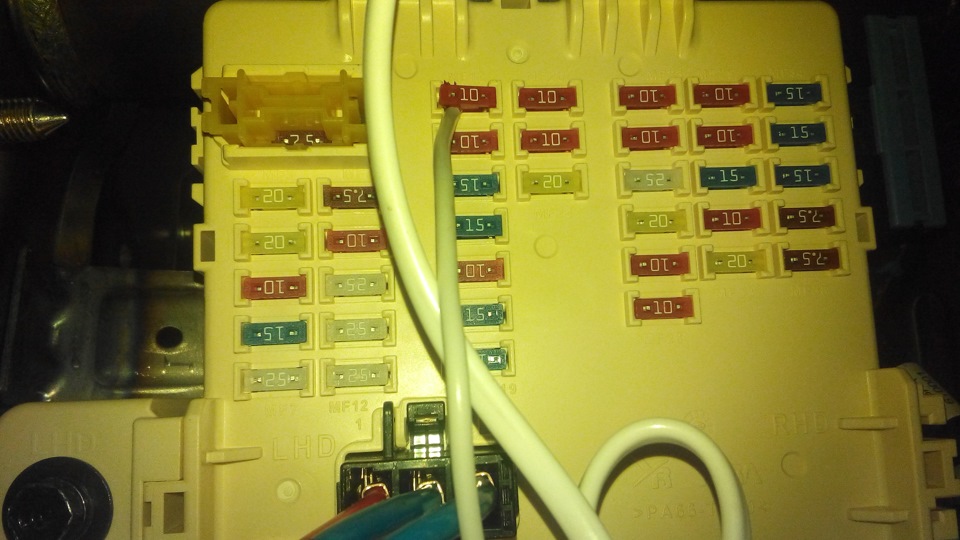

Раньше, чтобы взять «+», приходилось подсовывать провод от гаджета под предохранитель

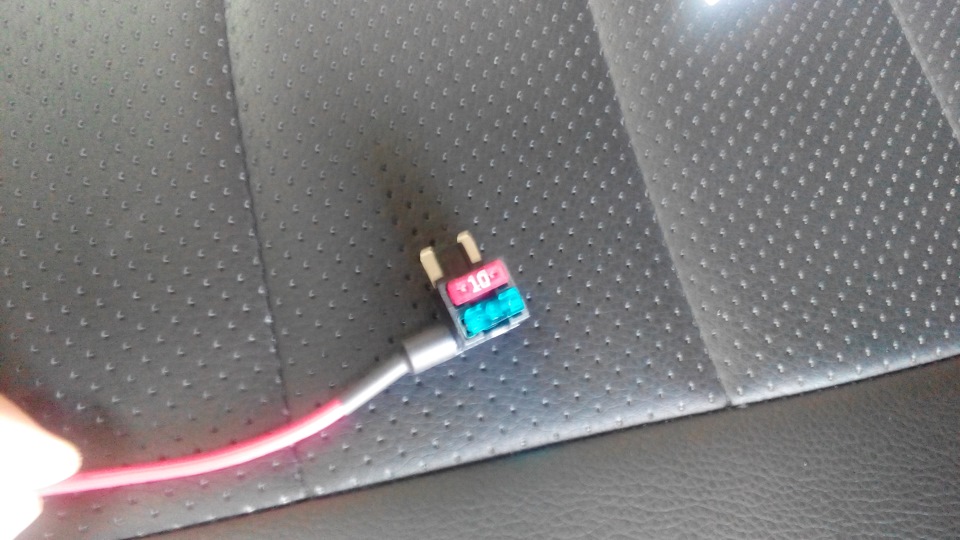

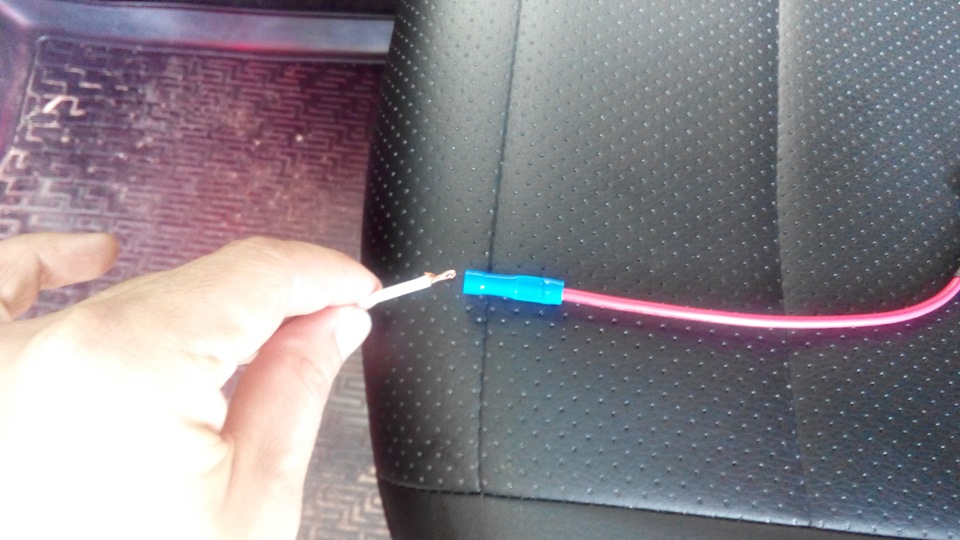

Теперь провод от гаджета вставляем в адаптер
Во второе гнездо адаптера вставляем предохранитель из нужного нам гнезда (в своем случае я взял постоянный «+» от подсветки салона)
Данный адаптер вставляем в освободившееся гнездо блока предохранителей. Контакт получаем надежный. Подключение аккуратное.
KIA Sportage 2014, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — аксессуары
Машины в продаже
Комментарии 51
привет, как адаптеры себя показали в эксплуатации? провод просто в разъем вставляешь и больше никаких манипуляций производить не надо?
Ссылкой не поделишься?
в тексте есть ссылка с Алиэкспресса
Подскажи. Красный предохранитель, я так понял это родной из блока предохранителей? Синий уже на твоё устройство, которое запитать надо. Верно? И если сгорит красный, то плюса на проводе не будет?
Спасибо автору. Собираюсь поставить такой на Mazda 6, обогрев лобового стекла. Поставил себе реле, предохранители, а обогрев захотел включать с стандартной кнопки, вместе с обогревом заднего. И вот реле будут включаться с такой штуки. Не хочу резать и портить штатную проводку, если естьтакая штукенция. Тем более провод с этого преда оказался глубоко внутри, а я уже завёл провод в блок
Простая схема подключения видеорегистратора в блок предохранителей почти любого авто
После установки нежданно нового регистратора (далее ВР) (описано тут) захотелось его и подключить по уму, освободив прикуриватель. Вынес в отдельную тему, может будет полезно не только Кашкаевцам, ибо все одинаково. А берут порой за это бешеные деньги, хотя все просто, как валенок.
Описываю все максимально просто и детально. Мне кажется, должен разобраться любой желающий.
Схема подойдет на 99,9% немецких, французских, японских, корейских, российских и др. не популярных марок авто ))) Почти убежден, что ваша не уникальна и все должно получиться ))))
Короче, через пару дней заказал комплект преобразователя и разветвителя с Али для подключения в блок предохранителя — давно хотел его купить, можно переносить в будущем в любую машину, т.к. легко снять (демонтаж/монтаж за 10 минут), и всегда по уму установка будет, свободны все прикуриватели, не нужно подключаться в плафон, а не все авто позволяют это сделать без глюков сигнализации потом (VAG-групп и т.д.) или замыкания в будущем, подключение будет без вмешательства в проводку авто, и даже самый ярый дилер не сможет вас снять с гарантии.
В общем виде для подключения видеорегистратора (ВР) в блок предохранителей даже совсем несведущему в электрике, но имеющему желание это сделать просто и самому, нужно иметь:
1. видеорегистратор, установленный уже в конкретном месте, с этой точки пойдет прокладка кабеля, которая будет крепиться по пути следования. Поэтому нужно изначально определиться с местом.
2. Найти в инструкции авто, где в салоне стоит блок предохранителей. Открыть крышку и найти предохранитель, который подписан, как АСС. В некоторых марках авто нет предохранителя ACC, поэтому при помощи мультиметра определяем предохранитель, на котором пропадает питание при выключении зажигания. Для этого включаем мультиметр в режим 20в и зажигание авто. Черный щуп на болт или кузов и красный щуп просто прикладываем в гнезда предохранителей и запоминаем в каких есть вольтаж. Потом выключаем зажигание. И проверяем по новой. Гнезда, где исчезли 12 в — подходят для нашей задачи.
3. Заказать на Али (уже есть и на Озоне…) инвертор (преобразователь) с 12 (или 12-36 и т.д.) вольт автомобиля на 5 вольт 2-3А регистратора (заменитель зарядки в прикуриватель простым языком) со штекером под ваш ВР (микро юсб, мини юсб, пальчик типа нокия). Чтобы убедиться, что характеристик заказываемого преобразователя хватит — сверьте их с надписями на зарядке в прикуриватель, которая обычно идет с регистратором, надписями на самом ВР или коробке. Нужно сверить показатели «IN» и «OUT.
Например, на вашей штатной зарядке в прикуриватель от ВР написано: IN:12v OUT:5v 2A. Значит инвертор с надписями: IN:12-36v OUT:5v 3A вам должен подойти. Если будет меньше — то регистратор может просто не включиться или не корректно работать. Преобразователь с показателями, например, IN:24-48v OUT:12v 2-5A вам не подойдет! Так как нет входящих (IN) нужных 12 вольт бортовой сети лег. авто, а выходящие значительно больше требуемых 5v. Есть авто, конечно, у которых может быть другой вольтаж, но это эксклюзивы, перепроверьте по книге, если у вас такой.
Чтобы правильно выбрать штекер инвертора посмотрите, какой родной провод со штекером идет к вашей модели ВР. См. ссылку ниже или ищите свой вариант инвертора (преобразователя) на просторах Алиэкспресс или радиорынке, радиомагазине. Цена на Али на них 3-4 доллара.
4. Провод с припаянной площадкой предохранителей (разветвитель предохранителя), чтобы инвертор красиво встал без вмешательства в штатную проводку (регик на своем отдельном предохранителе для страховки будет). См. ссылку ниже или ищите свой разветвитель на рынке и т.п. На Али на него цена 0,7-1,5 дол.
5. Дополнительный предохранитель на 2-5А для видеорегистратора (купите отдельно, если нет запасных, хотя купить блистер с запасными нужно, мало ли ночью перегорит предохранитель фар, или предохранитель печки зимой, для покупки нужного типа предохранителей выньте на заглушенном авто один и покажите в автомагазине, вам дадут нужный тип, потом верните его обратно перед заводкой авто (это я для совсем для несведущих) ))) ).
6. По желанию заказать или купить в ближайшем магазине тканевую противоскрипную ленту — обматать ею против брязганья блок и провод по всей скрытой длине проводки. Это не обязательно, но совсем по фен-шую )))
Я взял инвертор (он же преобразователь) у китайца с Али, но брендированного типа. Провод у него не сильно длинный — около 20 см, но его элементарно можно дорастить. Купить в любом строительном магазине провод типа ПВС двужильный с сечением 0.5 или 0.75.
Можно также для акустики. Но брать чистую медь. Ибо есть алюминиевые омедненные.
По крайней мере, на блоке есть надпись, кто делает, а у этого кого-то есть более-менее нормальный сайт с продукцией и онлайн-магазином. Имхо, как то надежнее, чем ноунейм из подвала или с рынка. Ссылка на магазин вот.
После наращивания 2 метров медного провода, скрутки и обмотки всего этого дела в изоленту либо термоусадку (предпочтительнее) для проводки у меня вышло вот так.
Подключаем инвертор в видеорегистратор, далее прокладываем его провод под потолком между лобовиком к левой стойке просто засовывая его туда чистыми ))) пальцами (там есть щель). Снимаем декоративную накладку левой стойки (у меня слева блок предохранителей потому что) — если не знаете, как ее снять погуглите, посмотрите в инструкции к авто, обычно она просто отщелкивается рукой с защелок, сломать почти нереально. Примерная схема ниже (может быть заглушка с болтом в центре накладки — нужно открутить).
Пускаем в левой стойке провод вдоль штатных проводов (можете стяжками к ним же фиксить), в зависимости от длины провода от регистратора до самого блока инвертора (коробочки в центре проводов) — крепим сам блок надежно, чтоб не болтался (болты, стяжки — что подходит в конкретном случае), по месту, куда он дотянулся. Если место неудачное — то прикиньте другое подвигав провод. Сам блок может и под потолком остаться, тогда его можно замотать изолентой-противоскрипкой, чтоб не бренчал при езде на ямках.
На конец инвертора (красный его провод (обычно! но посмотрите на инверторе что по цветам на всякий случай написано, см. картинку моего: черный: B-, красный: R+) нужно скрутить и покрыть изолентой (термоусадкой) для полного феншуя разветвитель с площадкой для предохранителей, о котором я писал выше (с площадкой для двух предохранителей, а не одного).
типы разветвителей предохранителей в зависимости от того, какие конкретно предохранители у вас в блоке (при заказе обращайте внимание, что у вас стоит):
Итоговый вид собранного инвертора и разветвителя предохранителя с типами штекеров для регистратора:
Рекомендую покупать именно парный проводок (для 2-х предохранителей)! чтобы развести предохранитель АСС и предохранитель регика на 2-5А) (ссылка), который скручивается с красным проводом инвертора (если длины текущей конструкции не хватает до блока, значит дорастите медным проводом с сечением минимум 0,5-0.75 есть в любом строймаге, на нужную длину), изолируются места пайки (скрутки) изолентой или термоусадкой.
Далее извлекается предохранитель из блока предохранителей с надписью ACC в блоке и на его место ставится данный проводок с двумя предохранителями по схеме, как на картинке выше. На регик я поставлю предохранитель на 2A, заказал упаковку за 1 доллар таких, ибо планирую подключать также ещё парочку региков, фото с артикулом предохранителя Kortex на 2А ниже, родной из АСС остается, как и был по номиналу с завода авто. Черный провод инвертора зачищаем или одеваем клемму и бросаем на (под) любой болт корпуса в блоке предохранителей (массу). Смотрите в блоке предохранителей болт типа на 10 — обычно крепит панель к кузову. Все.
Ток на предохранителе ACC (а значит и на регистратор) будет тогда, когда вы заведете авто (повернете ключ зажигания в положение АСС). Регистратор включится. Когда заглушите — регистратор выключится. Если нужно постоянная (24 часа) работа регистратора — то ищите предохранитель в блоке тестером при вынутом ключе зажигания, где есть 12 вольт на заглушенном авто, и устанавливаете туда проводок. Мне так не подходит, ибо есть риск разрядки АКБ, а я не сильно много и часто езжу, чтобы дозаряжать его нормально.
Вот и все! На истину в последней инстанции не претендую. Можете подключать, как вам хочется, хоть на солнечные батареи. Для меня этот способ оптимальный и простой с точки зрения реализации, нужно всего то купить 3 предмета и потратить 30 мин времени. Бюджет такого подключения — 4-5 долларов, если делать самому. Мне называли у нас цены на такое подключение как 30-50$, когда я несколько раз прозвонил ради прикола по номерам из интернета на такие услуги.
При перепечатке полной или частичной ссылка обязательна!
Конкретно для кашкая J11 подробности следующие:
Я преобразователь положил в плафон. Для этого снимаем светильник.
В пространство в сторону лобового стекла корпуса плафона закладываем преобразователь напряжения.
Провод от видеорегистратора пропустил к лобовому (у меня справа) и выпустил между потолком и стеклом.
Провод из преобразователя напряжения в блок предохранителей пропустил левее к лобовому и вдоль границы обивки потолка и лобовика пошел к обшивке левой стойки. Ее снимаем сверху просто отщелкнув. Пускаем провод по стойке и сняв крышку предохранителей и уплотнитель двери чтоб не мешал пропускаем к блоку предохранителей.
Вынимаем четвертый предохранитель на 10А и втыкаем в нее разветвитель с нашими предохранителями. Родной предохранитель на 10А оставляем, а на видеорегистратор ставим на 2-5А. Массу прикручиваем под болт на 10. Видно на рисунке.
