Ремни безопасности на старых авто
Ремни безопасности передние. Старые и новые.
Поменял ремни безопасности на новые, еще весной. Тонкостей немного, но они по незнанию ставят в тупик. Старые были грязные с потертостями и надрывами, пассажирский не фиксировался замком.

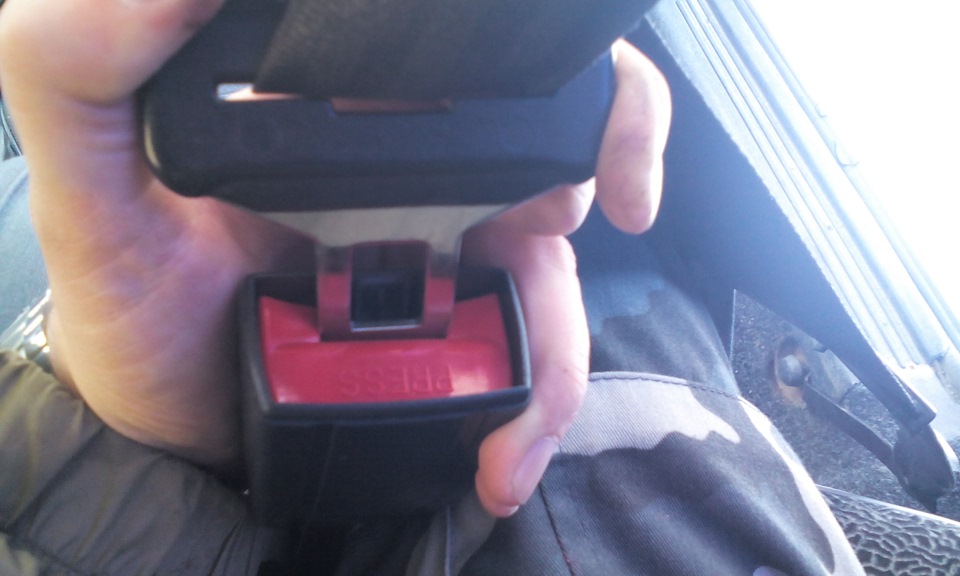

Наивно думал сначала поменять замок и забыть, но не тут то было, старый ремень в новый замок не лез.
С этого все и началось, как в анекдоте про котенка и пылесос: сначала шипел, а потом ничего — втянулся.
По-старому замки ремней крепятся на тоннель пола к специальному кронштейну и закрываются резиновым пыльником, конструктивно сами замки — трос и на нем замок.
Это самое главное отличие от новых, которые теперь универсальные — для всего модельного ряда самары до самары-2. По-новому замки крепятся к салазкам сидений, прикручиваются болтом к втулке-шарниру, соединяющей салазки и само сиденье. Это самая хитрая деталь — ее нигде не продают: ни в интернете, ни в рознице, в комплекте ремней ее нет. А нужно их две, иначе по-новому замки не поставить.
Пришлось ставить новое по старому. Встает без заморочек, кроме фатального недостатка — замки стоят наоборот: левый справа, а правый соответственно слева.

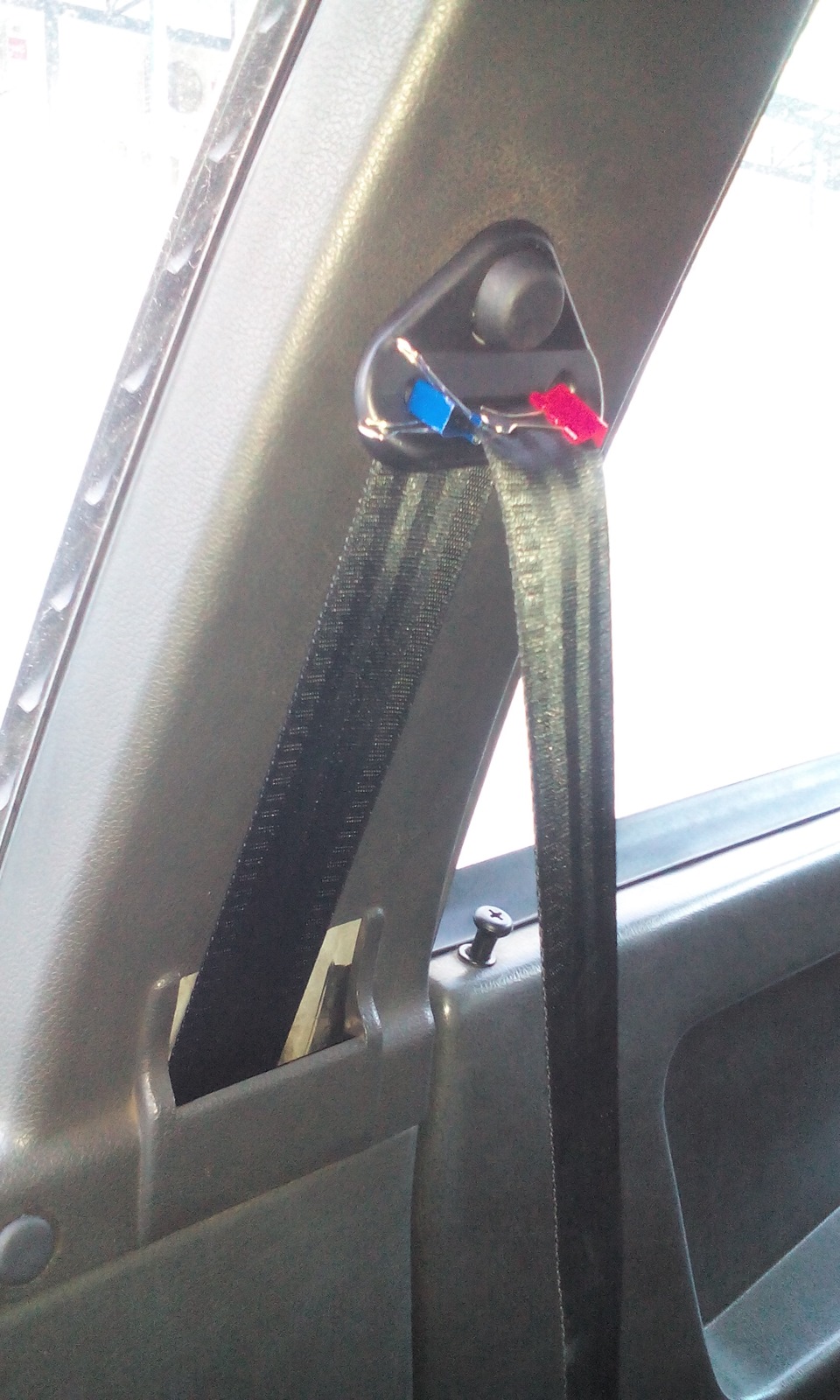

Остальная часть — сам ремень с катушкой принципиально ничем не отличаются от старых, разве что серьга, которой ремень прикручивается к полу стала короткой как на 2109-99. Установка сложностей не вызывает — открутил-прикрутил, я правда по незнанию выкинул пластмассовые зажимы(выглядят как трехзубая вилка), они нужны для предотвращения полной обратной смотки ремней. Без них при отстегивании ремень сматывается назад на катушку и натягивается, а от резкого торможения смотки частенько блокируется механизм — и ремень не вытягивается, пока его как следует не тряханет на кочке. Пришлось позаимствовать с работы парочку зажимов для бумаги.
Закладные гайки на кузове не простые, а золотые с дюймовой резьбой 7/16″ и болты соответственно тоже. Болты закаленные, чем попало их заменять нельзя — только баш на баш, это такая своеобразная защита от дурака.
Механизм разбирать и выкидывать из него «лишние» детали нельзя, только менять целиком. Есть «деятели», которые выкидывают шарик, блокирующий ремень при опрокидывании — «и так все работает», «он мешает ремень вытягивать, когда машина на горке стоит». Это те самые люди, которые пристегиваются перед постом ДПС «чтобы не оштрафовали», которые говорят «он все равно тебе не поможет при 120» и прочее остальное. Спорить с ними бесполезно — естественный отбор им судья)
Вот и все про замену старых ремней на новые.
Ремни безопасности в техническом регламенте о безопасности колесных транспортных средств
Добрый день, уважаемый читатель.
В этой статье речь пойдет об использовании ремней безопасности на механических транспортных средствах. На PDDMASTER.RU уже есть несколько статей, посвященных использованию ремней безопасности. Например, в статье «Ремень безопасности. Правила» рассматриваются правила дорожного движения, относящиеся к ремням, а также приводится перечень причин, по которым необходимо пристегиваться при посадке в автомобиль.
В отличие от статьи «Ремень безопасности. Правила», сегодня основное внимание будет сосредоточено не на том, кто и почему должен использовать ремни безопасности, а на том, какие транспортные средства должны быть оборудованы ремнями безопасности в соответствии с техническим регламентом о безопасности колесных транспортных средств.
Напомню, что технический регламент вступил в силу осенью прошлого года, однако некоторые его пункты не начали действовать до сих пор. Среди них есть и пункт, относящийся к установке на автомобиль ремней безопасности. Именно вопросы установки ремней безопасности и будут рассмотрены в этой статье.
Итак, в настоящее время дело с применением ремней безопасности ограничивается следующей статьей кодекса об административных правонарушениях:
влечет наложение административного штрафа в размере одной тысячи рублей.
В данном случае внимание следует обратить не на величину штрафа, а на фразу «если конструкцией транспортного средства предусмотрены ремни безопасности». Смысл этой фразы заключается в том, что в настоящее время допускается использовать транспортные средства, конструкцией которых не предусмотрены ремни безопасности.
4.1. В автобусах, используемых для перевозки пассажиров в междугородном сообщении, места для сидения должны быть оборудованы ремнями безопасности.
7.9. Отсутствуют ремни безопасности и (или) подголовники сидений, если их установка предусмотрена конструкцией транспортного средства или Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения.
Соответствие автомобиля этим требованиям проверяется при прохождении технического осмотра транспортного средства. На всякий случай напомню, что техосмотр был перенесен с 2011 на 2012 год, поэтому многим водителям в этом году его проходить не придется.
Итак, в настоящее время ремни безопасности необходимы, во-первых, тем автомобилям, конструкцией которых они предусмотрены, во-вторых, междугородним автобусам, независимо от их конструкции.
Требования к ремням безопасности с 1 января 2012 года
Начиная с 1 января 2012 года, начинает действовать пункт 7.23 приложения 7 к техническому регламенту:
7.23. Транспортные средства должны быть оснащены ремнями безопасности. В отношении ремней безопасности применяются требования пунктов 3.2.2 и 3.2.13 Приложения № 5 к настоящему техническому регламенту. Требования пункта 3.2.2 Приложения № 5 применяются с 1 января 2012 г.
Напомню, что приложение 7 относится к транспортным средствам, находящимся в обращении. Т.е. на соответствие пункту 7.23 будут проверяться автомобили во время плановых технических осмотров. Суть этого пункта заключается в том, что начиная с 1 января 2012 года абсолютно все транспортные средства должны будут оборудоваться ремнями безопасности.
Кроме того, в пункте 7.23 приводится ссылка на пункт 3.2.2 приложения 5 к техническому регламенту, в котором приводятся требования, предъявляемые к конструкции ремней безопасности транспортного средства, в зависимости от его категории.
Итак, для категории М1 технического регламента, которая соответствует категории B водительского удостоверения, минимальные требования следующие:
1. На всех местах для сидения, расположенных по направлению движения, должны использоваться трехточечные инерционные ремни безопасности, имеющие аварийное запирающее втягивающее устройство с повышенным уровнем чувствительности.
2. На местах, расположенных против направления движения, могут использоваться двухточечные ремни безопасности.
Наибольший интерес в данном случае представляет первый пункт. В настоящее время на дорогах России ездят миллионы автомобилей, не имеющих трехточечных инерционных ремней безопасности на всех сиденьях.
Если Вы являетесь владельцем подобного автомобиля, то будьте готовы к тому, что сразу же после нового года автомобиль придется переоборудовать. Хотя, вполне возможно, что этому вопросу в ГИБДД и не придадут особого значения.
Поговорим о «безопасности» старых автомобилей.
Довольно часто можно слышать различные заблуждения по поводу безопасности старых автомобилей. Чаще всего высказывания такого рода подкреплены аргументами в жанре: «Металл толстый», «Раньше для людей делали» и «При ударах почти не мнется». Только на самом деле прямое влияние на безопасности эти факторы не оказывают.
Итак, взглянем на автомобиль конструкции 50-ых годов прошлого века. Большинство автомобилей того времени представляли из себя большой, зачастую рамный, тяжелый рыдван. Таком понятие, как «сминаемые зоны» еще не вошло в повсеместный обиход. В салоне тоже нет ничего хорошего. Редко где присутствуют ремни безопасности, о травмобезопасных рулевых колонках тогда не задумывались.
Представим, что такой автомобиль, скажем, наша любимая 21-ая Волга, врезалась в неразрушимую стену на незначительной скорости. Положим, 30 км/ч.
Можно с уверенностью говорить, что при подобном столкновении с автомобилем ничего страшного не произойдет. Разве что бампер под замену, да крылья слегка поведет. В салоне же, пассажиры по инерции (так как ремней нет) встретятся с металлическим торпедо, но чтобы получить какие-либо тяжелые увечия, нужно иметь некую долю «удачи».
Теперь предположим, что аналогичную Волгу бьют об аналогичную стену, но уже на скорости 80 км/ч.
В данном случае автомобиль, конечно, повредится значительно сильнее. Возможно даже, что Волга сохранит относительную целостность кузова. НО! Стоит понимать, что энергия удара автомобиля большой массы на большой скорости о стену огромна. И вся эта энергия будет тратится на деформацию автомобиля. Только. Вот незадача. Сминаемых зон нет, да еще и огромная прочность кузова, которой так хвалятся хозяева старых авто. Сминается автомобиль как попало. В итоге мы имеем педали на сидении и руль в районе головы водителя, но зато капот не сильно замят.
О безопасности пешеходов говорить вообще глупо. Жесткий бампер, капот, да еще фауна на капоте.
Очевидно, что современный автомобиль, даже малого класса, будет значительно безопаснее любого автомобиля конструкции 50-ых, 60-ых и 70-ых годов, что было известно заранее. Технологии не стоят на месте и отрицать их глупо.
Конечно, не все так плохо. При езде на невысоких скоростях на старом большом автомобиле оборудованным ремнями безопасности вполне можно ощущать себя в безопасности.
Также не стоит забывать о массе автомобиля! Грубо говоря, если 24-ая Волга въедет в Аурис, то энергия удара будет гасится за счет несчастной японской машинки, которая отлично её погасит и пассажиры лишь слегка напугаются. А если на место японца поставить творение сумрачного узбекского гения в лице Матиза, то последствия для его экипажа будут значительно тяжелее.
Площадь соприкосновения ударяемых объектов тоже влияет на последствия. Столб нанесет больше бед, чем стена.
Итак, подведем итог:
Если вы движетесь на тяжелом прочном (даже рамном) автомобиле, то вам предпочтительнее биться о других участников потока, которые меньше вас по массе. Но биться о стену для вас категорически противопоказано.
Если вы едете на легком автомобиле, то бейтесь в стенку и остерегайтесь больших рыдванов. 🙂
История ремня безопасности (5 фото + 2 видео + 4 гиф)
В начале XIX века ремни безопасности предложил использовать английский изобретатель Джордж Кэйли (Sir George Cayley) – для самолётов. И в 1913 году ремень впервые применил Адольф Пегу (Célestin Adolphe Pégoud) – французский пионер авиации и один из первых исполнителей «мёртвой петли» (её он совершил через две недели после Нестерова).
Правда, 11 мая 1903 года изобретение «защитных автомобильных скоб» для пассажиров в транспортном средстве запатентовал и Гюстав-Дезире Лево (Gustave-Désiré Leveau). И в этом же году пятиточечный ремень безопасности изобрёл Луи Рено (Louis Renault).
Изобретатели изобретали, меняли, улучшали – а производители ни о каких ремнях и слышать не хотели. Во-первых, те были несовершенны, во-вторых, их надо было дополнительно крепить к сиденью. Первой машиной, изначально снабжённой ремнями безопасности, стала Tucker Torpedo в 1948 году. В 1959 году запатентованные трёхточечные ремни стали обязательной принадлежностью Volvo PV 544 и P120 Amazon, а через пару лет и многих автомобилей фирмы Saab.
Изобретателем трёхточечного ремня был авиационный инженер Volvo Нильс Болин (Nils Bohlin), который вначале работал в Saab. В 1985 году Германское патентное ведомство даже отметило это изобретение в числе восьми, принёсших человечеству самую большую пользу за последние 100 лет.
13 августа 1959 года с завода шведского автомобильного гиганта ‘Volvo’ вышел новенький автомобиль Volvo PV 544, оснащенный последней новинкой – трехточечными ремнями безопасности. Имя изобретателя этих чудо-ремней, спасших жизнь миллионам людей, так никогда и не прогремело на весь мир и известно лишь тем, кто специально интересовался этой темой. Действительно, швед Нильс Болин всегда был и оставался скромным инженером, который, как и многие гении, прежде всего интересовался собственно процессом изобретения, а не теми выгодами, которые это может ему принести.
Родился Нильс Ивар Болин (Nils Ivar Bohlin) в 1920 году в шведском городе Хернёсанд (Härnösand, Sweden). Диплом в области машиностроения Нильс получил в шведской школе Härnösand Läroverk в 1939 году, а в 1942-м он уже начал работать в качестве авиаконструктора в авиастроительной компании ‘Saab’. Именно тогда он сконцентрировал свое внимание на разработке и улучшении катапультируемых кресел.
В конце 1950-х Болин уже работал с автомобильным гигантом ‘Volvo’, где он числился инженером по безопасности. Именно здесь он и изобрел свои знаменитые трехточечные ремни безопасности, которые навсегда застолбили имя шведского изобретателя в истории автомобилестроения. Так, он работал над ремнем безопасности в течение года, и здесь ему очень пригодились навыки, полученные во время работы над катапультируемыми авиакреслами для ‘Saab’.
Патент на новый тип автомобильного ремня № 3043625 был получен в том же 1959-м, а спустя 10 лет, в 1969-м, Болин уже возглавлял Центральный научно-исследовательский отдел компании ‘Volvo’.
Сегодня трехточечный ремень безопасности стал стандартом для всех автомобилей, однако прошло какое-то время, пока водители во всем мире привыкли к нововведению и стали пользоваться им правильно. Чем же отличались новые, трехточечные ремни, от старых? Как оказалось, тем, что при столкновении они не давали водителю ‘клюнуть’ лицом вперед, а, коме того, новые ремни безопасности защелкивались одним кликом.
Он ушел из ‘Volvo’ в 1985 году. Известно, что Нильс был женат, и у них с женой (Majbrict Bohlin) было двое приемных детей, а позднее появилось много внуков.
Нильс Болин умер 26 сентября 2002 года, в возрасте 82 лет, от сердечного приступа; его похоронили в церкви Torpa Church в шведском городе Рамфалл (Ramfall).
Кстати, в Германии ремни со знаком «Gurt zum Anschnallen, Flugzeugbauart» впервые появились в 1957 году на серийных машинах Porsche и Mercedes-Benz W111. На других же немецких автомобилях официально утверждённый тип трёхточечных ремней безопасности появился 1 апреля 1961-го.
Появился – и вызвал бурю недовольства. Причём не только производителей (большинство автомобилей были не готовы к установке трёхточечных ремней), но и водителей, намертво «скованных одной цепью». Тем более что с 1967 года ремни безопасности стали устанавливаться и на задние сиденья автомобилей. Но с 1 января 1974 года установка ремней на новых немецких автомобилях стала обязательной. Хотя их применение оставалось всё ещё делом добровольным.
Добровольца долго уговаривали. В 1972 году появился инерционный механизм натяжения ремней, обеспечивающий пассажирам больше свободы и безопасности. У ремней появилась красная отстёгивающая «кнопка» американской модели. В стране прошла широкая кампания под лозунгом: Erst gurten, dann starten (Сначала пристегнись, потом стартуй). Тем не менее остановить «подвиг добровольца» смогли, как это чаще всего бывает, лишь деньги. С 1 августа 1984 года вождение без ремня безопасности стало наказуемым – штраф составлял 40 DM. И число пристегнувшихся водителей и пассажиров тут же взлетело к 90 процентам.
А надо было пристегиваться!
К этому времени Германия плелась в хвосте у стран, принявших закон об обязательном использовании ремней безопасности. Пионерами здесь стали Чехословакия (1969), Koт-д’Ивуар (1970), Япония (1971), Австралия, Бразилия и Новая Зеландия (1972). Швеция, между прочим, сделала использование ремней «обязаловкой» лишь в январе 1975-го.
Ну а в СССР обязательное применение ремней безопасности на передних сиденьях всех легковых автомобилей ввели в 1979-м. Хотя сами ремни внедрили ещё в 1969 году на 412-м «Москвиче» (в 1973 г. появилась отечественная разработка, автор – Леонид Оскарович Тедер, главный специалист эстонского завода «Норма», начавшего выпуск ремней), а с 1977-го – на «ГАЗ-24».
При столкновении или при экстренном торможении сила инерции настолько большая, что бросает человека вперед, а это грозит серьезными травмами. Ученые подсчитали, что небольшая «малолитражка» которая весит не более одной тонны при скорости 50 км/ч обладает кинетической энергией в 100 Дж. Во время столкновения эта энергия идет на деформацию передней части кузова. Деформация составляет от 30 до 50 см в зависимости от конструкции машины. При столкновении величина силы, которая воздействует на водителя и пассажиров, определяется по второму закону Ньютона по формуле F=ma, где m – это масса водителя в килограммах, а – ускорение или замедление в м/с2.
Давайте произведем простые расчеты. Если авто, которое двигается со скоростью 50 км/ч, сталкивается с неподвижным препятствием, а деформация передней части его кузова составляет 50 см, то величина замедления будет равна 385 м/с2. Если взять среднестатистического водителя, масса которого составляет 80 кг, то на него в этот момент будет воздействовать сила, равная 30800 ньютонов.
Что это значит? Это значит, что при столкновении масса водителя увеличивается в 40 раз! Вряд ли нужно объяснять, какие травмы можно получить при таком столкновении. Как минимум, не совместимые с жизнью.
ИСПОЛЬЗОВАНИЕ РЕМНЕЙ БЕЗОПАСНОСТИ ПОЗВОЛЯЕТ УМЕНЬШИТЬ РИСК ГИБЕЛИ:
● при лобовом столкновении в 2,3 раза
● при боковом столкновении в 1,8 раза
● при опрокидывании автомобиля в 5 раз
Московский автомобильно-дорожный институт провел исследования, которые позволили установить, что чаще всего пассажиры и водители легковых автомобилей получают травмы грудной клетки и головы. При этом источником травм людей, которые находятся за рулем, в 68% является рулевая колонка, в 28,5% – ветровое стекло, в 23,1% – приборный щиток, в 12,5% – боковая стойка и в 3% – крыша.
По своей конструкции все ремни безопасности делятся на поясные, диагональные и комбинированные. Если поясной и диагональный типы ремней не способны обеспечить полную фиксацию туловища, то комбинированный, включающий и поясную, и диагональную лямки, гарантирует полную безопасность. В свою очередь комбинированные трехточечные ремни бывают двух видов: инерционные и неинерционные. Инерционные ремни безопасности используются на всех современных автомобилях. Такие ремни втягиваются специальным устройством в непристегнутом состоянии.
Сегодня автопроизводители стараются максимально совершенствовать системы безопасности, включая и ремни. Сегодня большой популярностью пользуются ремни безопасности с преднатяжителями, сигналом для которых служит аварийное замедление машины. Они притягивают пассажиров и водителя к спинкам сидений и реагируют даже быстрее, чем подушки безопасности.
Английская компания TRL (Transport Research Laboratory) провела очень серьезное исследование и выяснила, почему же люди не пристегиваются ремнем безопасности. Эти данные позволят гораздо эффективнее пропагандировать использование этого нехитрого, но весьма эффективного средства спасения жизни.
Силен также страх сгореть в машине в случае ДТП – считается, что пристегнутый ремнем водитель при возгорании автомобиля не сможет быстро выбраться из салона и в итоге зажариться заживо. А вот если не пристегиваться, то пожар будет не страшен. Да и при падении машины в воду пристегнутый человек обязательно должен будет захлебнуться и утонуть. И не пристегнутый – выплывет.
У таксистов и дальнобойщиков есть свои страхи. Многие из них считают, что пристегиваясь ремнем они имеют больше шансов погибнуть от рук бандитов. Таксисты уверены, что при нападении грабителей они успеют быстро открыть дверь машины и выбежать на улицу. А если они пристегнуты, то их убьют.
Однако самое опасное заблуждение касается другого. Огромная часть шоферов искренне считают, что использование ремня не обязательно, если их машина оснащается подушками безопасности! А ведь при ДТП подушка способна нанести очень серьезные травмы не пристегнутому ремнем человеку.
Исследователи выяснили, что чаще всего ремнями безопасности не пользуются мужчины, особенно молодые. Кроме того, редко пристегиваются ремнями пассажиры задних рядов. Они почему-то искренне верят, что на втором ряду гораздо безопаснее при аварии, чем на передних сиденьях. Интересно также и то, что обычно водители отказываются от ремней в вечернее и ночное время. В этом случае автолюбители говорят, что на дорогах мало машин и, мол, можно расслабиться (при этом водители забывают, что в этом случае скорость автомобилей становится выше, и в результате тяжесть ДТП увеличивается).
Меняем ремни безопасности
Вопрос: Где продаются ленты?
Ответ: В онлайн магазине. Можно даже воспользоваться АлиЭкспресс. Как правило, оттуда ленты очень прочные, но по виду могут быть похуже, чем из официальных магазинов. Один метр хорошего цветного ремня обойдётся около 350 рублей.
Вопрос: А есть ли разница между товарами из онлайн магазинов и специализированных центров?
Ответ: По факту разницы нет, но здесь тот случай, когда лучше довериться официальным магазинам. Пускай шанс того, что из онлайн магазинов вам пришлют что-то некачественное, мал, но, если есть возможность, лучше обратиться в специализированный центр.
Вопрос: Стоит ли совершать замену на регулярной основе? Как масло, например.
Ответ: Разумеется, нужно проверять ремни безопасности, но не до фанатизма. Раз в несколько лет делайте осмотр, и, если проблемы, старайтесь их решить.
Основные причины неисправности инерционных ремней
Среди распространенных поломок, которые происходят при эксплуатации ремней безопасности и механизмов, которые управляют их работой, можно выделить следующие:
Конечно, существуют и другие проблемы, однако они менее распространены, а значит, риск столкнуться с такой поломкой в вашем автомобиле минимальный. Многие считают, что при некоторых поломках ездить можно и с неисправными ремнями, но, согласно правилам дорожного движения, в том случае, если транспортное средство эксплуатируется с неисправным механизмом ремней безопасности, на водителя может быть наложен административный штраф.
Неисправный механизм ремней безопасности
Кроме того, производитель автомобиля не несет ответственности за транспортное происшествие, даже если автомобиль находится на гарантийном обслуживании в случае, если владелец не обратился к специалистам по поводу замены ремней безопасности. Поэтому перед тем, как проводить ремонт ремней своими руками, необходимо понимать, что все изменения производятся, как говорится, на свой страх и риск.
Чаще всего, владельцы решаются на самостоятельный ремонт из-за весьма дорогого обслуживания. Например, замена ременного механизма или полная замена ремней на стандартном легковом автомобиле среднего класса обойдется владельцу не менее 15 тысяч рублей. Не каждый готов заплатить такие деньги, особенно если речь идет о простой поломке, например, необходимости смазки или замены шестеренки основного механизма.
Как снять передние ремни безопасности
Сначала откручивают два болта, расположенные внизу пластикового короба.
Затем плоской отверткой подцепляют и снимают заглушку. Под ней находится болт, который нужно открутить.
Сверху на пластиковом коробе остался еще один болт, который тоже нужно выкрутить. Далее раскручивают верхнее крепление.
Теперь нужно открыть пластиковое окошко на коробе и вытащить текстильный элемент вместе с катушкой.
Чтобы снять ремни на иномарке, например, автомобиле BMW, вначале нужно демонтировать пластиковые накладки. Они крепятся за счет четырех клипс, две из которых крепятся внизу. Другие две закреплены сверху.
Элементы крепежа откручиваются при помощи ключа TORX.
Затем нужно открутить болты фиксирующей металлической части. В данном случае можно открутить только один болт.
Пластиковую накладку снимают при помощи специнструмента. Также пластик можно поддеть обычной отверткой. Внутри окажется достаточно много пыли.
Теперь остается открутить нижний болт.
После откручивания болта ремень должен легко вытащиться.
Чтобы постирать ремень, извлеченный механизм нужно разобрать. Далее установка производится в обратном порядке.
Полезные видео по теме:
Как снять передние ремни безопасности на Фольксваген Поло
Как снять передние ремни безопасности на Тайота Камри
Как снять ремень безопасности на ВАЗ 2110, 2111, 2112
Пошагово расскажем, как снять ремень на моделях ВАЗа.
Сначала нужно отверткой поддеть и снять декоративные накладки нижнего и верхнего креплений ремня безопасности.
Под накладками будут болты, которые нужно открутить ключом на 17.
Далее снимается скоба верхнего крепления ремня.
Далее потребуется снять пластиковую накладку, чтобы освободить катушку. Для этого нужно открутить несколько саморезов на ней:
Далее необходимо снять катушку — она находится в нижней части стойки. Для этого ключом на 17 нужно открутить болт, удерживающий ее. После катушка просто извлекается.
Как вытянуть ремень безопасности из катушки
Когда все болты откручены, нужно правильно вытянуть ремень. Для этого нужно тянуть его, одновременно придерживая пальцем катушку. Чтобы вытянуть конец со стопором, необходимо потянуть посильнее.
Теперь необходимо аккуратно вытянуть ремешок из катушки, придерживая ее.
Вытягивание ремня безопасности из катушки
При этом нужно следить, чтобы не размоталась пружина. Для этого внутрь механизма ставится отвертка вместо стопора
Это очень важно, так как размотавшуюся пружину трудно поставить на место вручную
Стопор для катушки
Как вытянуть заклинивший ремень
Если при разборке не получается вытянуть ремешок, значит причина заключается в заклинивании механизма. В этом случае вытянуть его невозможно, ремень застревает и не двигается. Для решения проблемы достаточно использовать инструменты, которые есть в гараже у большинства автолюбителей.
Вначале потребуется открутить шурупы на нижней накладке средней дверной стойки (если шурупов на накладке нет, возможно, она просто держится на скобах/клипсах). После этого нужно снять накладку. Для этого ее достаточно приподнять и потянуть на себя. Далее нужно вытянуть ремень и застопорить механизм.
Снятие накладки центральной стойки
Следующим шагом необходимо выкрутить болт, за счет которого держится катушка. После откручивания ее можно будет легко снять.
Чтобы исключить случайное сматывание, ремешок закрепляют при помощи скрепки для бумаг. Катушку нужно потрясти, механизм должен затрястись
Важно запомнить, где он находится. Используя тонкую проволоку, важно выдавить выполненные из пластика пистоны
При снятии пистоны нужно придерживать, так как они могут упасть и потеряться.
Теперь можно шпицевой отверткой поддеть и снять крышку, расположенную со стороны механизма. Под крышкой должен находиться пластиковый короб с цилиндром, в середине которого находится металлический шарик. Здесь же будет закреплено коромысло блокировочного механизма. Короб нужно подцепить проволокой и вытащить.
Разобранная катушка ремня безопасности
Далее следует проверка
Важно проверить коромысло, которое должно свободно вращаться на оси. Если данный узел заедает, значит ось необходимо промыть и удалить забившуюся пыль
После проверки первичного механизма, нужно осмотреть основной. Он тоже находится под крышкой. Этот узел, выполненный из металла, находится под пластиковой шестерней. Вытащить шестерню из углубления можно без использования инструментов. В середине разъема должен находиться зубчатый эксцентрик.
После снимают скрепку с ремня, при этом придерживая его, чтобы предотвратить сматывание. Разъем основного механизма нужно очистить от загрязнений, которые часто вызывают заклинивание. Для этого его вначале аккуратно поливают бензином. Нужно взять катушку, одновременно придерживая направляющую. В это время правой рукой сматывать ремень, при этом стараясь стягивать его.
Необходимо сделать несколько резких рывков, чтобы механизм зафиксировался. После выполненных манипуляций ремень снова устанавливают на катушку. И снова его нужно несколько раз намотать, одновременно стягивая. Выполненные операции должны решить проблему с заклиниванием.
Подробнее и нагляднее о данном процессе в видео:
Возможные проблемы при снятии ремня и после него
Бывает, что водитель вытягивает ремень, а он совсем не стягивается. Скорее всего, причина вовсе не в неправильной установке узла. Наиболее часто такую проблему вызывает поломка находящейся внутри барабана пружины. Она является расходным материалом и легко заменяется.
Встречается и обратная ситуация, когда ремешок заклинивает и не вытягивается. Это означает, что сломался блокиратор внутреннего механизма. Подобные случаи часто происходят после ДТП. Тогда нужно следовать приведенной выше инструкции, в которой указано, что делать при заклинивании.
Если при снятии размоталась пружина, смотать ее обратно будет сложно. Но не обязательно сразу же менять ее на новую. Свернувшуюся пружину нужно намотать в том направлении, в которое направлена ее короткая часть.
Устройство и виды ремней безопасности
Данные приспособления различаются по числу точек крепления. Встречаются модификации от двухточечных до шеститочечных. Двухточечные встречаются в старых автомобилях, они закрепляются на талии с двух сторон от сидения. В современных машинах используются трехточечные ремни, равномерно распределяющие энергию движущегося тела. Остальные виды устанавливаются на спортивных болидах. Пятиточечные также крепятся к детским автокреслам.
Конструкция современного трехточечного ремня состоит из следующих элементов:
При неисправности одного из узлов механизма, необходимо как можно скорее устранить поломку. Но выполнить ремонт можно только после снятия ремня безопасности. Автомобилистам нередко приходится производить разборку данного элемента. Связано это с тем, что как и другие части салона, он со временем загрязняется. Чтобы постирать ремень, его нужно сначала отсоединить, и сделать это правильно.
Варианты ремонта
Меры по устранению неисправности напрямую зависят от причины поломки:
Устраняем неисправности ремня безопасности
В самом начале стоит оговориться, что ездить с неисправно работающим безопасности – это не только накладно (ведь доблестные автоинспекторы не дремлют и с радостью выпишут вам штраф за подобное правонарушение), но и самое главное – опасно для жизни.
Конечно, в случае поломки ремня безопасности вы можете обратиться в специализированное СТО, где мастера быстро и качественно проведут ремонтные работы. Однако вы можете сделать это и своими руками, к тому же с помощью наших советов это и вовсе будет легко и просто.
Неисправностей ремня есть большое количество, мы остановим свое внимание на самых распространенных проблемах и постараемся их устранить. Зачастую случается, что ремень не хочет закручиваться обратно
Знакомо? Сели в автомобиль, пристегнулись, доехали до пункта назначения, отстегнули ремень, а он так и остался в несобранном виде. Ситуация, надо признать, неприятная, но, к счастью, не безвыходная. Обычно причиной подобной поломки является вышедший из строя барабан, чтобы его заменить, вам необходимо снять обшивку. Однако часто для восстановления работоспособности барабана достаточно поставить на место пружину, которая зачастую из-за сильного напряжения просто вылетает. Согласитесь, все намного проще, чем можно было предположить
Только особо не расслабляйтесь и соблюдайте меры осторожности во время работы, иначе рискуете повредить руки, и в этом случае ремень безопасности, как бы это парадоксально не звучало, становится опасным
Зачастую случается, что ремень не хочет закручиваться обратно. Знакомо? Сели в автомобиль, пристегнулись, доехали до пункта назначения, отстегнули ремень, а он так и остался в несобранном виде. Ситуация, надо признать, неприятная, но, к счастью, не безвыходная. Обычно причиной подобной поломки является вышедший из строя барабан, чтобы его заменить, вам необходимо снять обшивку. Однако часто для восстановления работоспособности барабана достаточно поставить на место пружину, которая зачастую из-за сильного напряжения просто вылетает. Согласитесь, все намного проще, чем можно было предположить
Только особо не расслабляйтесь и соблюдайте меры осторожности во время работы, иначе рискуете повредить руки, и в этом случае ремень безопасности, как бы это парадоксально не звучало, становится опасным
Случается, что ремень начинает заклинивать. Для этого также необходимо снять обшивку и проверить исправность механизма, приводящего ремень в движение. Обычно достаточно лишь его очистить от грязи, после чего к нему возвращается былая работоспособность. Однако просто вытащить и прочистить механизм, как это делают в большинстве случаев, слишком трудоемко и довольно долго, поэтому лучше взять баллончик с особым красящим средством, впрыснуть его несколько раз в механизм и протянуть парочку раз ремень назад-вперед, таким нехитрым образом прочистятся головки механизма и ремень перестанет заклинивать.
Ремонт катушки ремней безопасности своими руками
Независимо от модели автомобиля, для того чтобы добраться до механизмов, которые отвечают за правильную работу ремней безопасности, необходимо снять пластиковую облицовку боковой панели. Практически на всех моделях она держится либо на клипсах сверху и снизу либо на болтах различного диаметра. Для доступа к облицовке необходимо отодвинуть сидение максимально вперед, либо снять его согласно инструкции (открутить несколько передних и задних болтов крепления и вынуть сидение из салазок).
Для соблюдения техники безопасности, особенно это касается автомобилей с боковыми аэрбегами, перед началом работ с катушкой ремня необходимо снять минусовую клемму с аккумулятора и по возможности контакты на подушки безопасности (можно увидеть по цвету проводов в электросхеме автомобиля). Делать это необходимо для того, чтобы не сработал пиропатрон, что может привести к травме. Катушка, как правило, закрыта пластиковым корпусом с надписью «Do not open», но для того, чтобы устранить причину поломки, ее все же необходимо открыть. Крепится этот пластиковый кожух на несколько болтов к стойке.
Снятие минусовой клеммы с аккумулятора
Если ремень безопасности плохо втягивается, то, может быть, просто слетела или повреждена пружина возвратного механизма. Если дело в пружине, ее можно заменить. На этапе замены следует быть осторожным, так как снять пружинный механизм несложно, а установить его обратно на катушку достаточно проблематично. Какой-либо определенной схемы установки нет, все зависит от модели и сложности механизма.
Еще одной частой причиной, при которой ремень не втягивается обратно, является износ металлической ленты натяжителя или обрыв стального уголка, который заправляет ленту в отверстие на валу. Из-за этого обрыва вал крутится вхолостую, то есть не наматывает на себя ленту. Если уголок оборвался не сильно, можно отогнуть ленту плоскогубцами и подправить ее положение, согнув кончик чуть ближе, чем это предусмотрено.
Что потребуется для ремонта?
По указанным выше причинам иногда не вытягивается ремень безопасности. Что делать? Помогут советы опытных автомехаников. В первую очередь придется разобрать обшивку и снять катушку. В некоторых моделях придется демонтировать сидения в том месте, где произошла поломка.
Для этого необходимо подготовить отвертки (плоские и крестообразные), а также накидные ключи. Их диаметр должен быть разным. Также следует приобрести универсальный смазочный материал. Сидения необходимо защитить от случайного попадания масла. Также потребуются салфетки и проволока.
Ремонт может быть простым и более сложным. В некоторых случаях приходится полностью менять катушку. Для некоторых моделей машин потребуется подготовить специальные инструменты. Но самостоятельный ремонт ремня безопасности поможет сэкономить довольно большие средства семейного бюджета.
В каких случаях требуется замена
Рассмотрим две причины:
